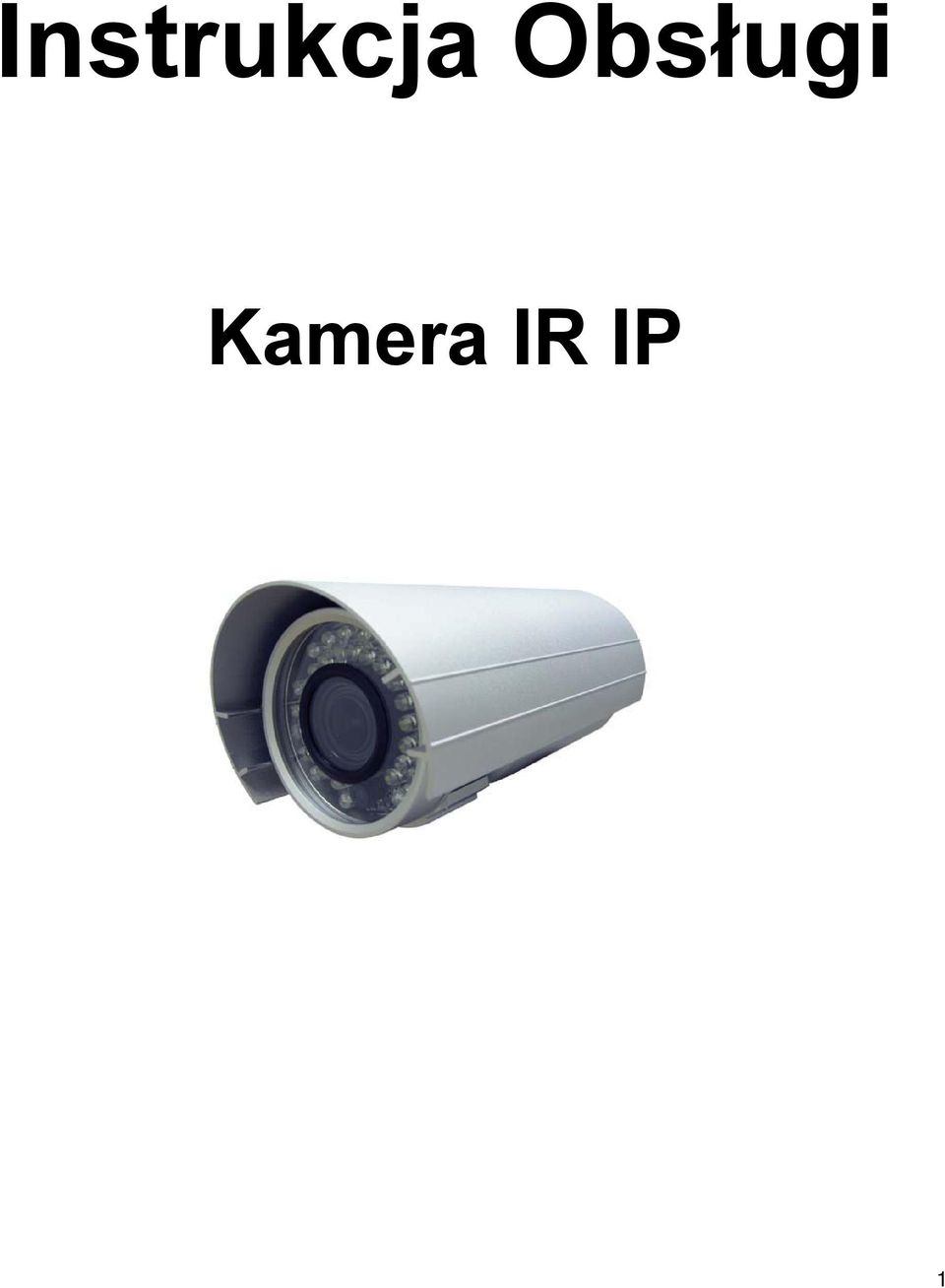

1 Instrukcja Obsługi Kamera IR IP 1

2 OSTRZEŻENIA W CELU ZREDUKOWANIA RYZYKA POŻARU LUB PORAŻENIA PRĄDEM NIE WOLNO WYSTAWIAĆ URZĄDZENIA NA KONTAKT Z WODĄ LUB WILGOCIĄ PRZEZ OTWORY WENTYLACYJNE URZĄDZENIA NIE WOLNO WPROWADZAĆ ŻADNYCH METALOWYCH PRZEDMIOTÓW LUB INNYCH, KTÓRE TAKŻE MOGĄ PRZEWODZIĆ PRĄD UWAGA PRAWA AUTORSKIE ZNAKI TOWAROWE WYMIENIANE W TEJ INSTRUKCJI ZOSTAŁY LEGALNIE ZAREJESTROWANIE I PRZYNALEŻĄ DO ICH ODPOWIENICH FIRM. 2

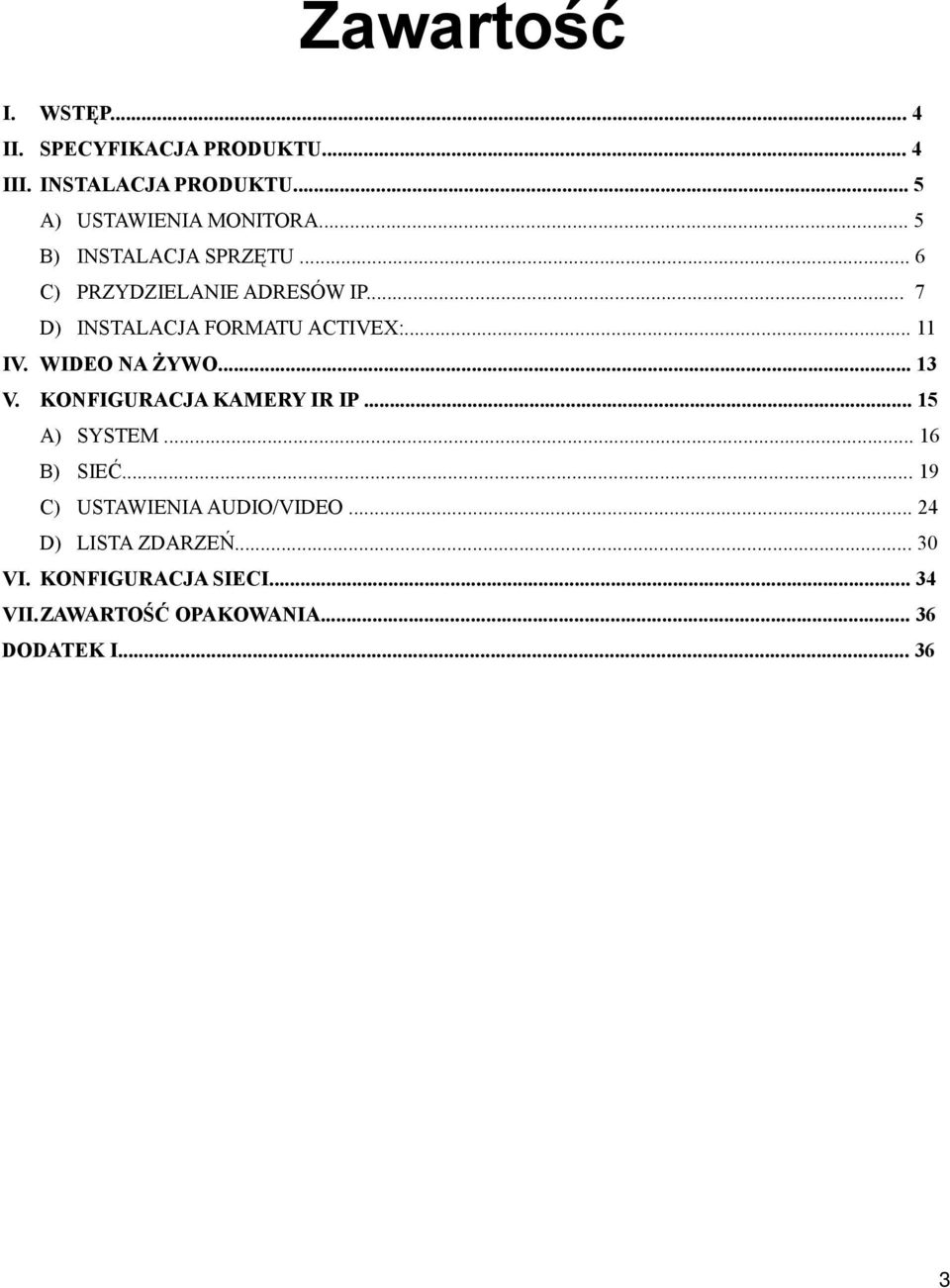

3 Zawartość I. WSTĘP... 4 II. SPECYFIKACJA PRODUKTU... 4 III. INSTALACJA PRODUKTU... 5 A) USTAWIENIA MONITORA... 5 B) INSTALACJA SPRZĘTU... 6 C) PRZYDZIELANIE ADRESÓW IP... 7 D) INSTALACJA FORMATU ACTIVEX: IV. WIDEO NA ŻYWO V. KONFIGURACJA KAMERY IR IP A) SYSTEM B) SIEĆ C) USTAWIENIA AUDIO/VIDEO D) LISTA ZDARZEŃ VI. KONFIGURACJA SIECI VII.ZAWARTOŚĆ OPAKOWANIA DODATEK I

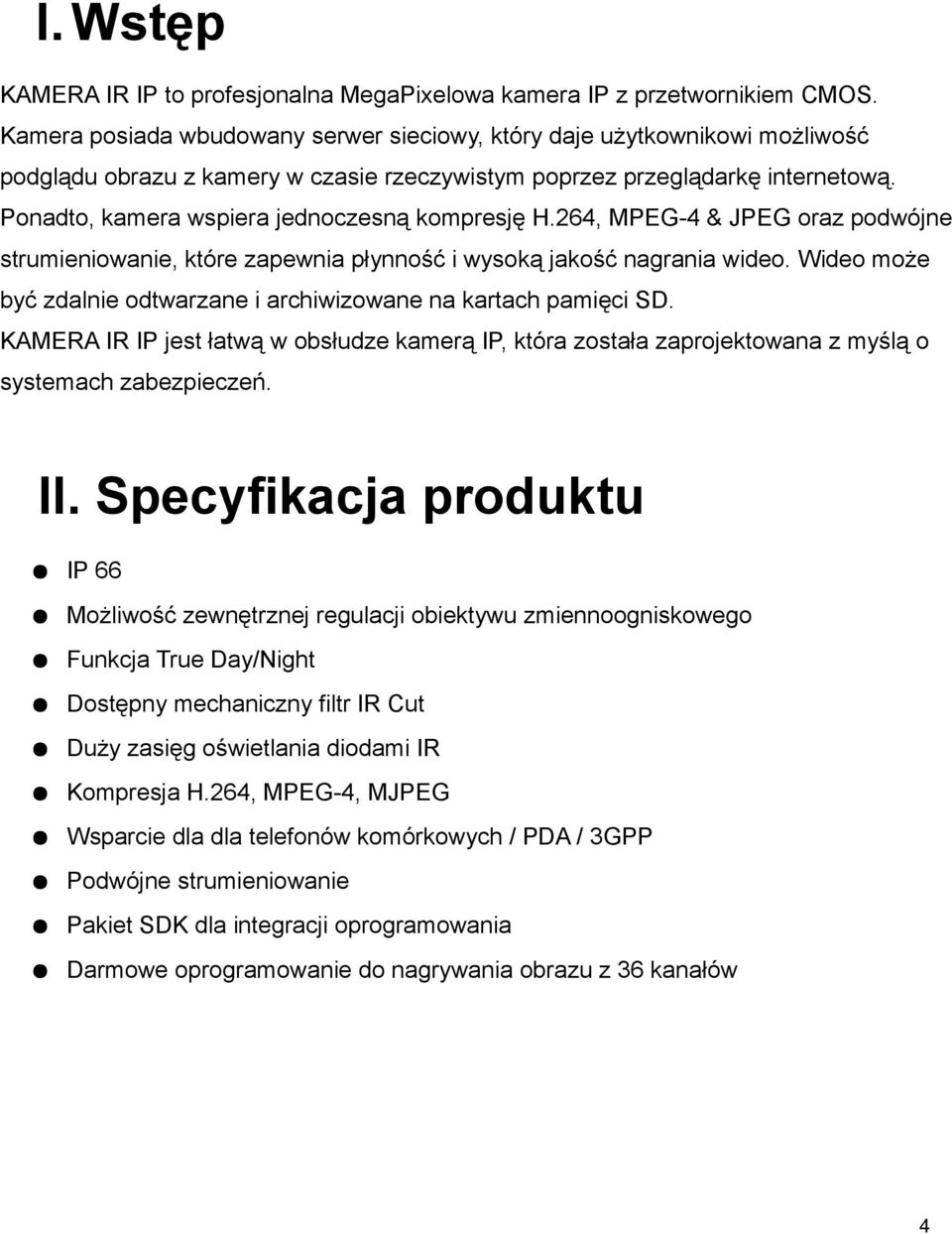

4 I. Wstęp KAMERA IR IP to profesjonalna MegaPixelowa kamera IP z przetwornikiem CMOS. Kamera posiada wbudowany serwer sieciowy, który daje użytkownikowi możliwość podglądu obrazu z kamery w czasie rzeczywistym poprzez przeglądarkę internetową. Ponadto, kamera wspiera jednoczesną kompresję H.264, MPEG-4 & JPEG oraz podwójne strumieniowanie, które zapewnia płynność i wysoką jakość nagrania wideo. Wideo może być zdalnie odtwarzane i archiwizowane na kartach pamięci SD. KAMERA IR IP jest łatwą w obsłudze kamerą IP, która została zaprojektowana z myślą o systemach zabezpieczeń. II. Specyfikacja produktu IP 66 Możliwość zewnętrznej regulacji obiektywu zmiennoogniskowego Funkcja True Day/Night Dostępny mechaniczny filtr IR Cut Duży zasięg oświetlania diodami IR Kompresja H.264, MPEG-4, MJPEG Wsparcie dla dla telefonów komórkowych / PDA / 3GPP Podwójne strumieniowanie Pakiet SDK dla integracji oprogramowania Darmowe oprogramowanie do nagrywania obrazu z 36 kanałów 4

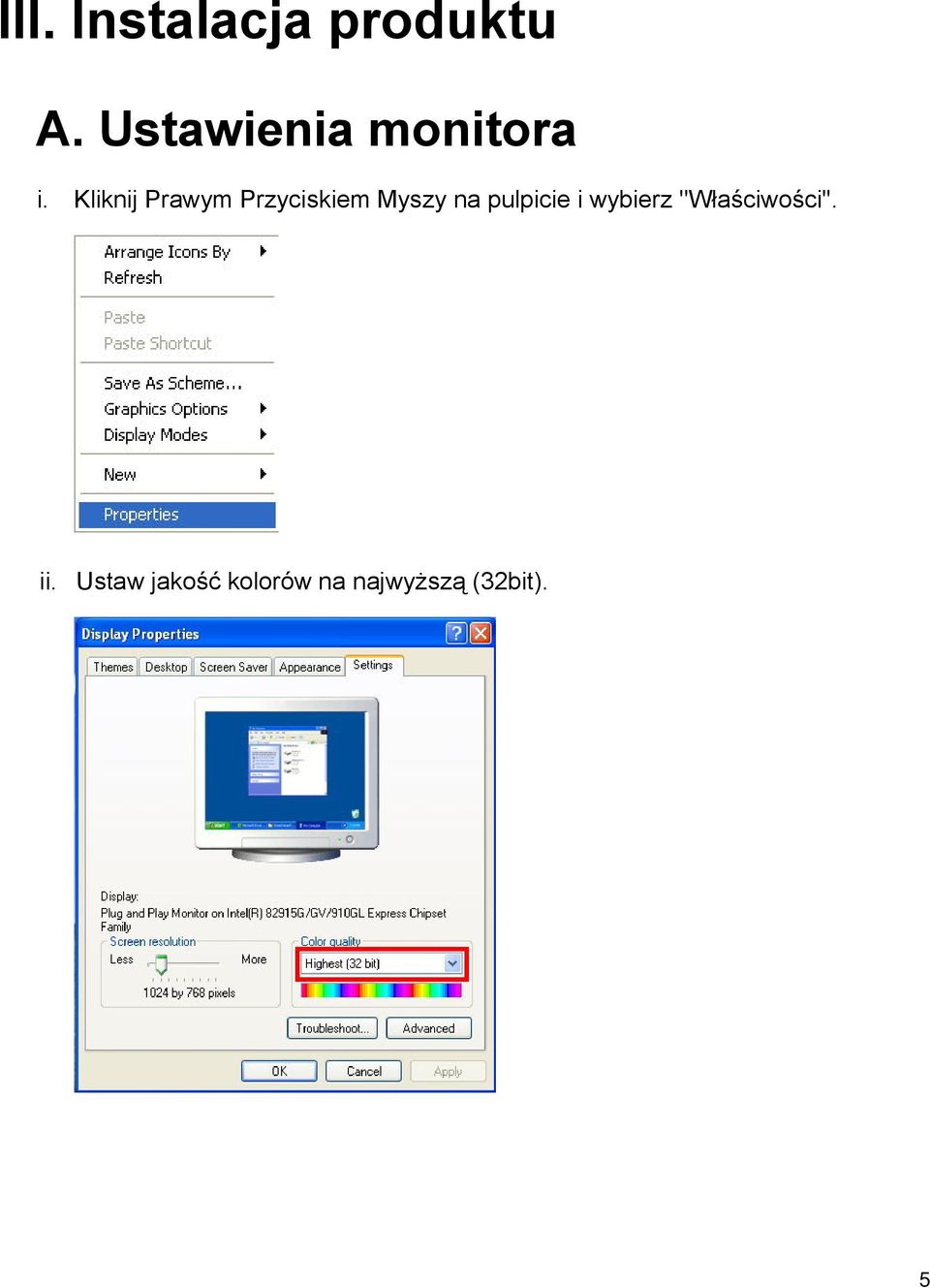

5 III. Instalacja produktu A. Ustawienia monitora i. Kliknij Prawym Przyciskiem Myszy na pulpicie i wybierz ''Właściwości''. ii. Ustaw jakość kolorów na najwyższą (32bit). 5

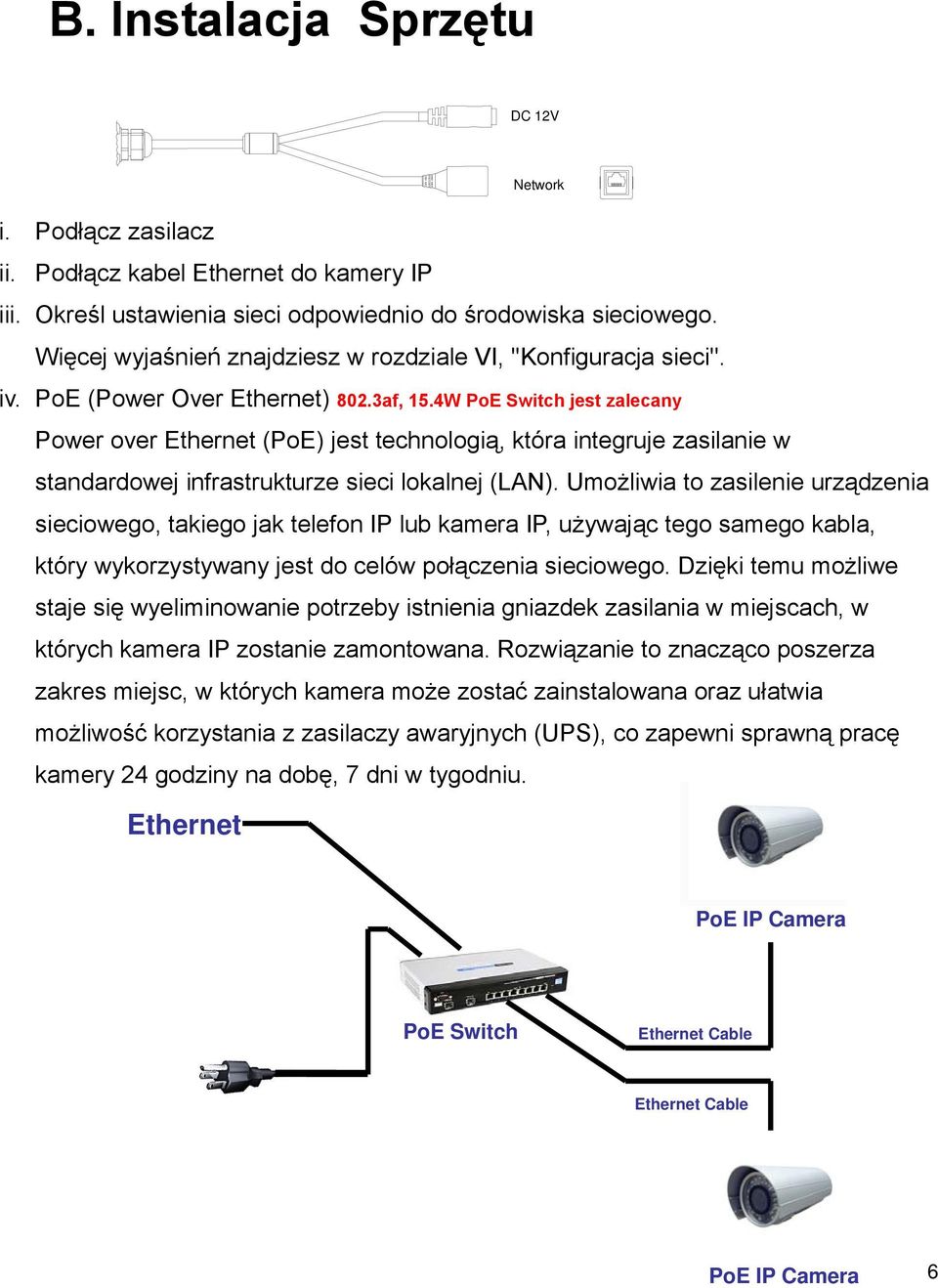

6 B. Instalacja Sprzętu DC 12V Network i. Podłącz zasilacz ii. Podłącz kabel Ethernet do kamery IP iii. Określ ustawienia sieci odpowiednio do środowiska sieciowego. Więcej wyjaśnień znajdziesz w rozdziale VI, ''Konfiguracja sieci''. iv. PoE (Power Over Ethernet) 802.3af, 15.4W PoE Switch jest zalecany Power over Ethernet (PoE) jest technologią, która integruje zasilanie w standardowej infrastrukturze sieci lokalnej (LAN). Umożliwia to zasilenie urządzenia sieciowego, takiego jak telefon IP lub kamera IP, używając tego samego kabla, który wykorzystywany jest do celów połączenia sieciowego. Dzięki temu możliwe staje się wyeliminowanie potrzeby istnienia gniazdek zasilania w miejscach, w których kamera IP zostanie zamontowana. Rozwiązanie to znacząco poszerza zakres miejsc, w których kamera może zostać zainstalowana oraz ułatwia możliwość korzystania z zasilaczy awaryjnych (UPS), co zapewni sprawną pracę kamery 24 godziny na dobę, 7 dni w tygodniu. Ethernet PoE IP Camera PoE Switch Ethernet Cable Ethernet Cable PoE IP Camera 6

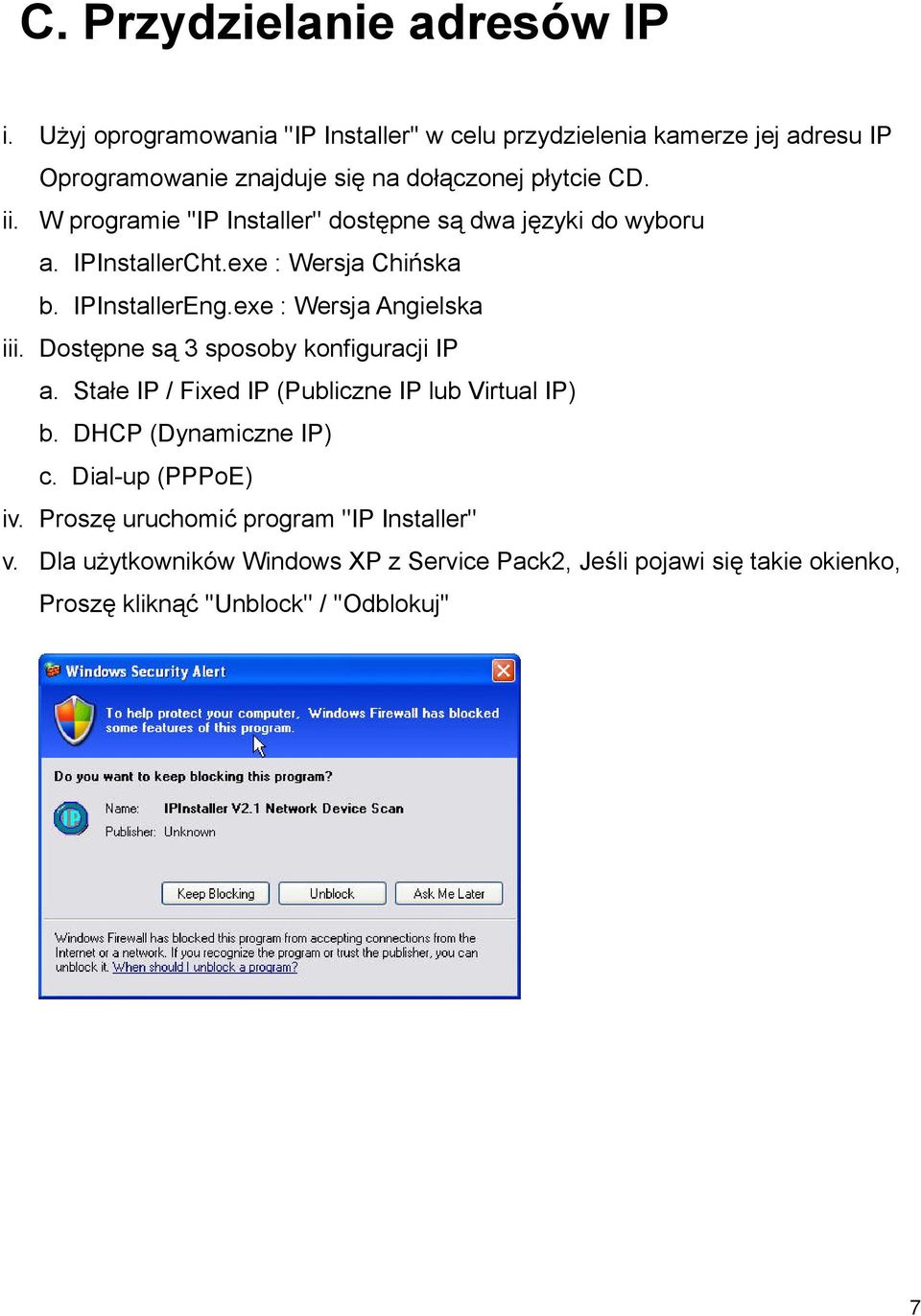

7 C. Przydzielanie adresów IP i. Użyj oprogramowania ''IP Installer'' w celu przydzielenia kamerze jej adresu IP Oprogramowanie znajduje się na dołączonej płytcie CD. ii. W programie ''IP Installer'' dostępne są dwa języki do wyboru a. IPInstallerCht.exe : Wersja Chińska b. IPInstallerEng.exe : Wersja Angielska iii. Dostępne są 3 sposoby konfiguracji IP a. Stałe IP / Fixed IP (Publiczne IP lub Virtual IP) b. DHCP (Dynamiczne IP) c. Dial-up (PPPoE) iv. Proszę uruchomić program ''IP Installer'' v. Dla użytkowników Windows XP z Service Pack2, Jeśli pojawi się takie okienko, Proszę kliknąć ''Unblock'' / ''Odblokuj'' 7

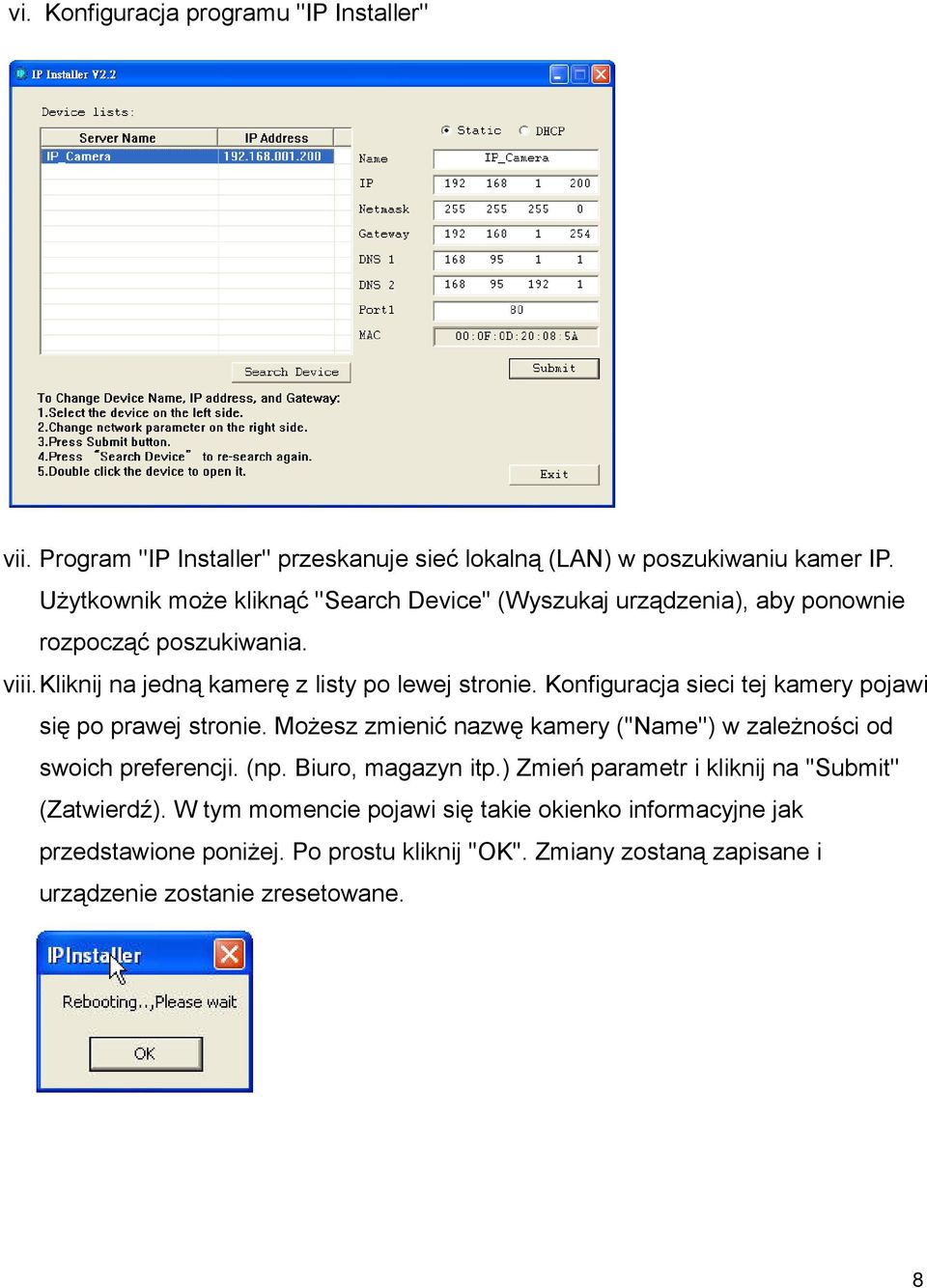

8 vi. Konfiguracja programu ''IP Installer'' vii. Program ''IP Installer'' przeskanuje sieć lokalną (LAN) w poszukiwaniu kamer IP. Użytkownik może kliknąć ''Search Device'' (Wyszukaj urządzenia), aby ponownie rozpocząć poszukiwania. viii.kliknij na jedną kamerę z listy po lewej stronie. Konfiguracja sieci tej kamery pojawi się po prawej stronie. Możesz zmienić nazwę kamery (''Name'') w zależności od swoich preferencji. (np. Biuro, magazyn itp.) Zmień parametr i kliknij na ''Submit'' (Zatwierdź). W tym momencie pojawi się takie okienko informacyjne jak przedstawione poniżej. Po prostu kliknij ''OK''. Zmiany zostaną zapisane i urządzenie zostanie zresetowane. 8

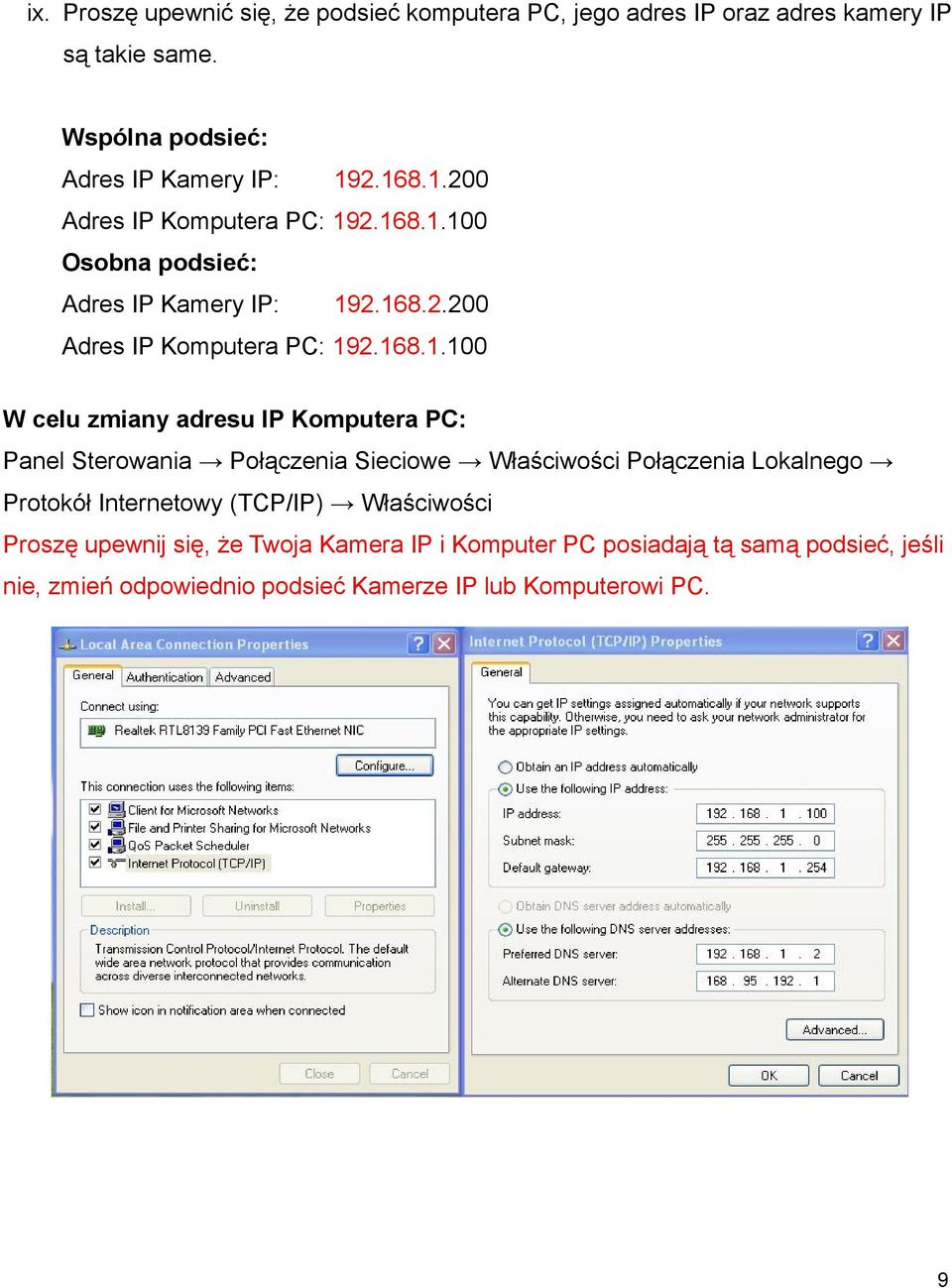

9 ix. Proszę upewnić się, że podsieć komputera PC, jego adres IP oraz adres kamery IP są takie same. Wspólna podsieć: Adres IP Kamery IP: Adres IP Komputera PC: Osobna podsieć: Adres IP Kamery IP: Adres IP Komputera PC: W celu zmiany adresu IP Komputera PC: Panel Sterowania Połączenia Sieciowe Właściwości Połączenia Lokalnego Protokół Internetowy (TCP/IP) Właściwości Proszę upewnij się, że Twoja Kamera IP i Komputer PC posiadają tą samą podsieć, jeśli nie, zmień odpowiednio podsieć Kamerze IP lub Komputerowi PC. 9

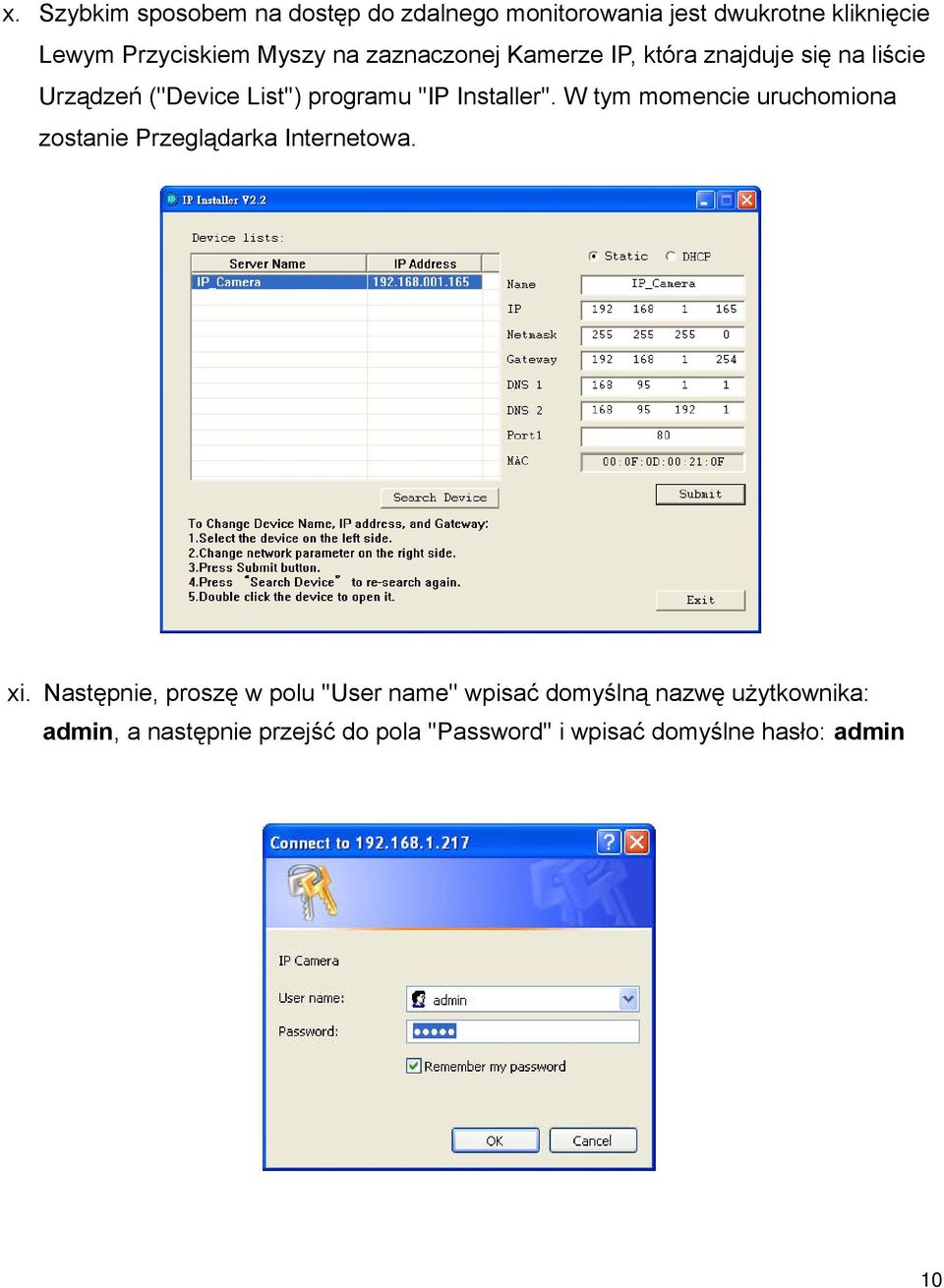

10 x. Szybkim sposobem na dostęp do zdalnego monitorowania jest dwukrotne kliknięcie Lewym Przyciskiem Myszy na zaznaczonej Kamerze IP, która znajduje się na liście Urządzeń (''Device List'') programu ''IP Installer''. W tym momencie uruchomiona zostanie Przeglądarka Internetowa. xi. Następnie, proszę w polu ''User name'' wpisać domyślną nazwę użytkownika: admin, a następnie przejść do pola ''Password'' i wpisać domyślne hasło: admin 10

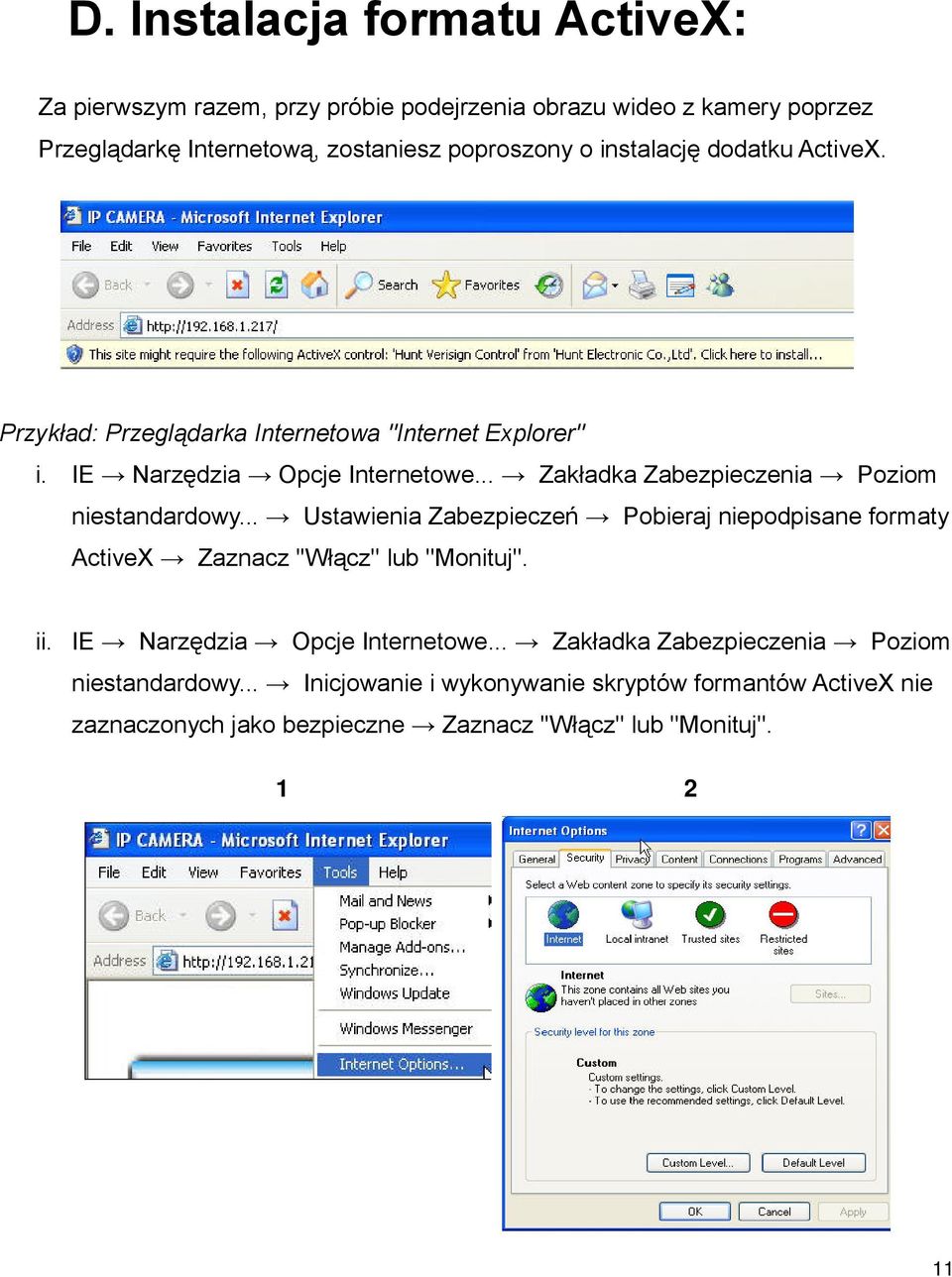

11 D. Instalacja formatu ActiveX: Za pierwszym razem, przy próbie podejrzenia obrazu wideo z kamery poprzez Przeglądarkę Internetową, zostaniesz poproszony o instalację dodatku ActiveX. Przykład: Przeglądarka Internetowa ''Internet Explorer'' i. IE Narzędzia Opcje Internetowe... Zakładka Zabezpieczenia Poziom niestandardowy... Ustawienia Zabezpieczeń Pobieraj niepodpisane formaty ActiveX Zaznacz ''Włącz'' lub ''Monituj''. ii. IE Narzędzia Opcje Internetowe... Zakładka Zabezpieczenia Poziom niestandardowy... Inicjowanie i wykonywanie skryptów formantów ActiveX nie zaznaczonych jako bezpieczne Zaznacz ''Włącz'' lub ''Monituj''

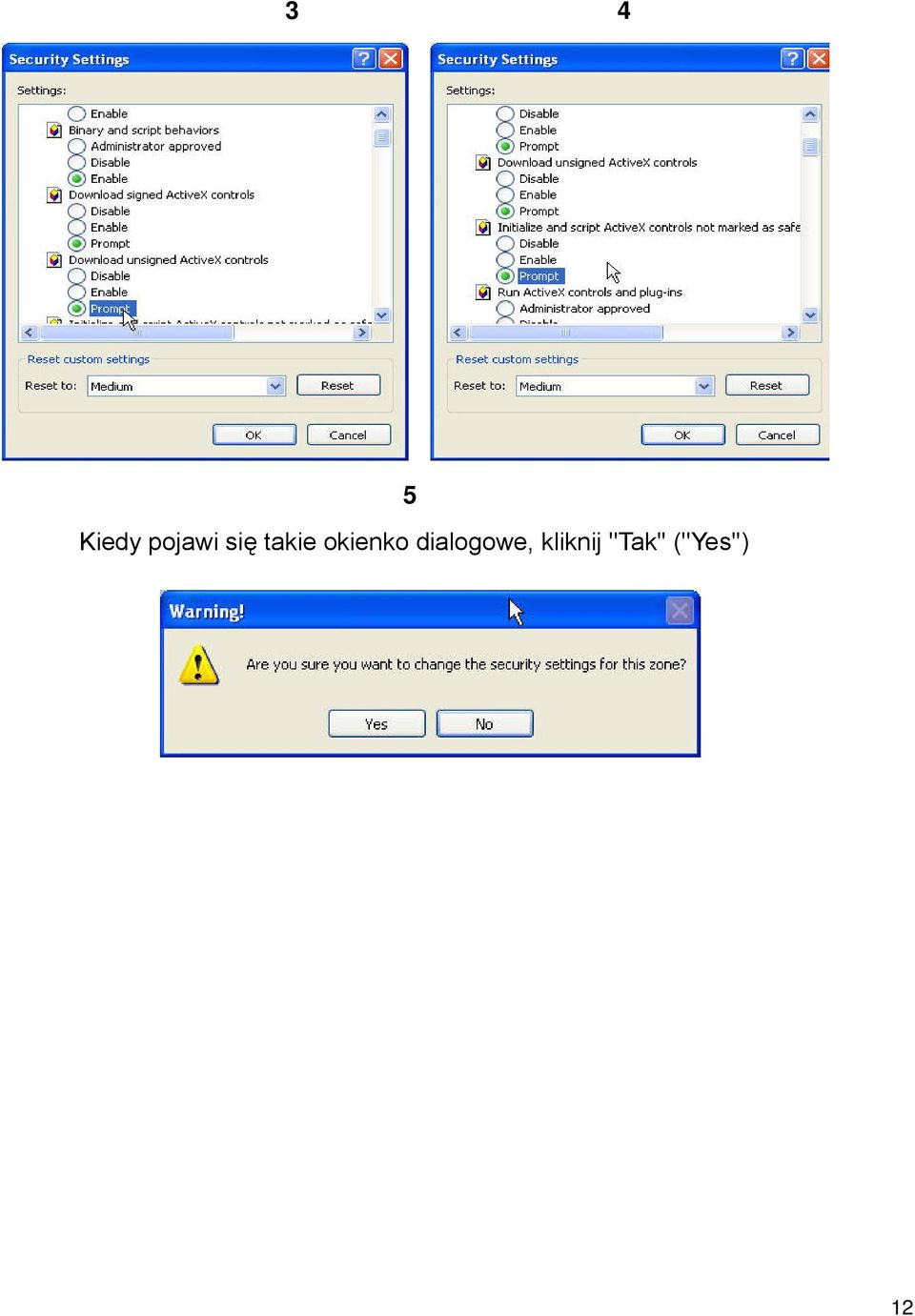

12 3 4 5 Kiedy pojawi się takie okienko dialogowe, kliknij ''Tak'' (''Yes'') 12

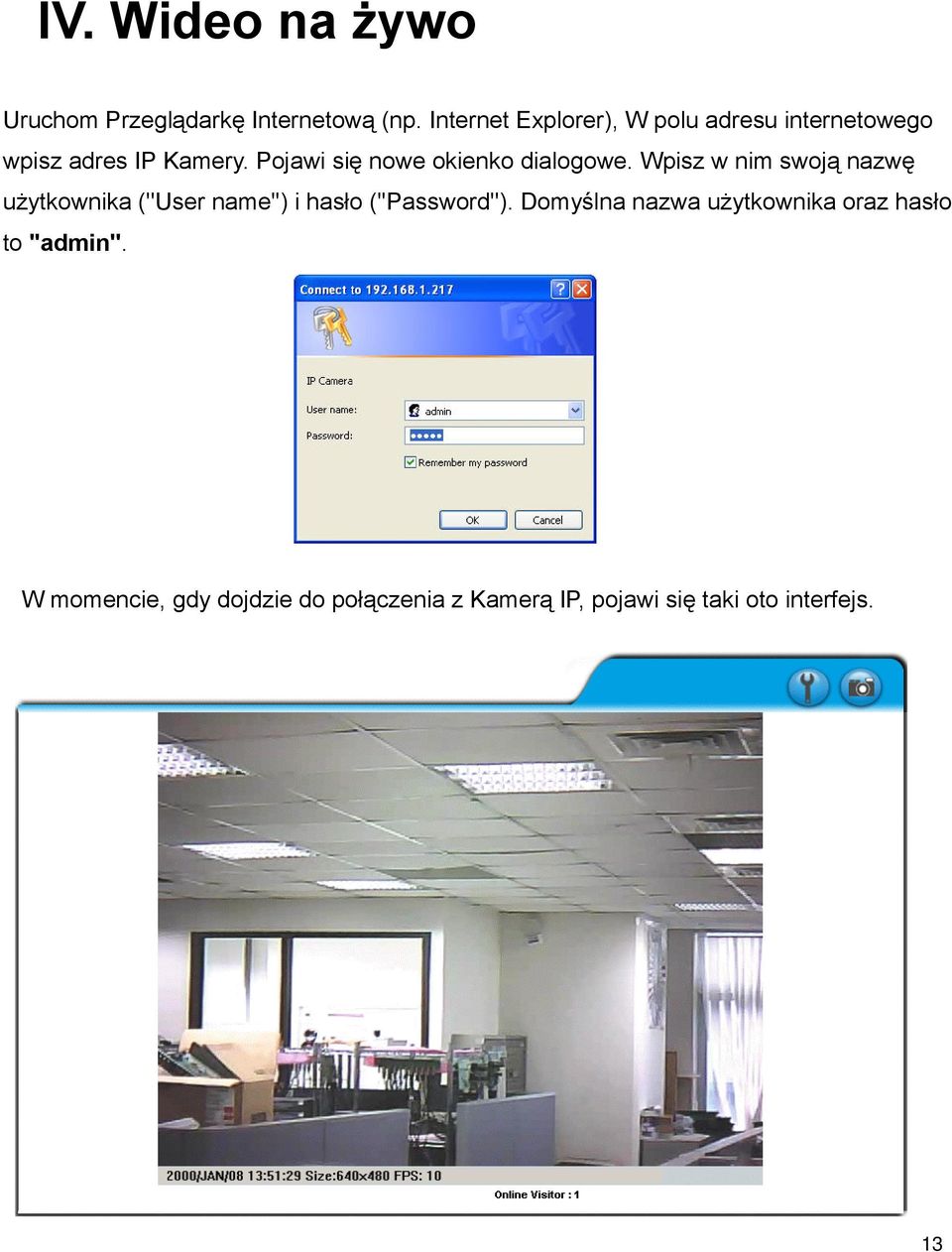

13 IV. Wideo na żywo Uruchom Przeglądarkę Internetową (np. Internet Explorer), W polu adresu internetowego wpisz adres IP Kamery. Pojawi się nowe okienko dialogowe. Wpisz w nim swoją nazwę użytkownika (''User name'') i hasło (''Password''). Domyślna nazwa użytkownika oraz hasło to ''admin''. W momencie, gdy dojdzie do połączenia z Kamerą IP, pojawi się taki oto interfejs. 13

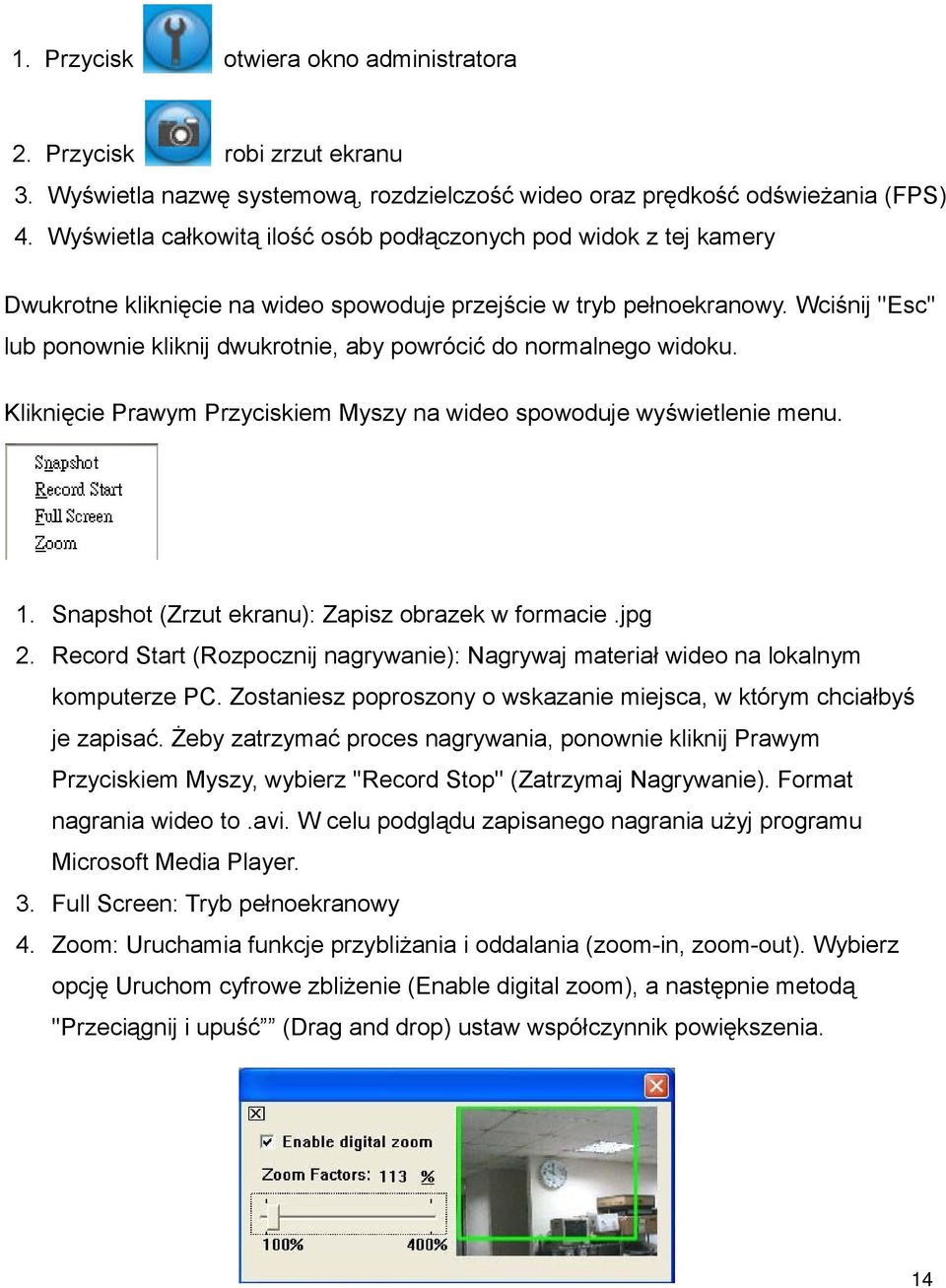

14 1. Przycisk otwiera okno administratora 2. Przycisk robi zrzut ekranu 3. Wyświetla nazwę systemową, rozdzielczość wideo oraz prędkość odświeżania (FPS) 4. Wyświetla całkowitą ilość osób podłączonych pod widok z tej kamery Dwukrotne kliknięcie na wideo spowoduje przejście w tryb pełnoekranowy. Wciśnij ''Esc'' lub ponownie kliknij dwukrotnie, aby powrócić do normalnego widoku. Kliknięcie Prawym Przyciskiem Myszy na wideo spowoduje wyświetlenie menu. 1. Snapshot (Zrzut ekranu): Zapisz obrazek w formacie.jpg 2. Record Start (Rozpocznij nagrywanie): Nagrywaj materiał wideo na lokalnym komputerze PC. Zostaniesz poproszony o wskazanie miejsca, w którym chciałbyś je zapisać. Żeby zatrzymać proces nagrywania, ponownie kliknij Prawym Przyciskiem Myszy, wybierz ''Record Stop'' (Zatrzymaj Nagrywanie). Format nagrania wideo to.avi. W celu podglądu zapisanego nagrania użyj programu Microsoft Media Player. 3. Full Screen: Tryb pełnoekranowy 4. Zoom: Uruchamia funkcje przybliżania i oddalania (zoom-in, zoom-out). Wybierz opcję Uruchom cyfrowe zbliżenie (Enable digital zoom), a następnie metodą ''Przeciągnij i upuść (Drag and drop) ustaw współczynnik powiększenia. 14

15 V. Konfiguracja Kamery IR IP Kliknij żeby przejść do okna administratora. Kliknij żeby powrócić do okna podglądu wideo na żywo. 15

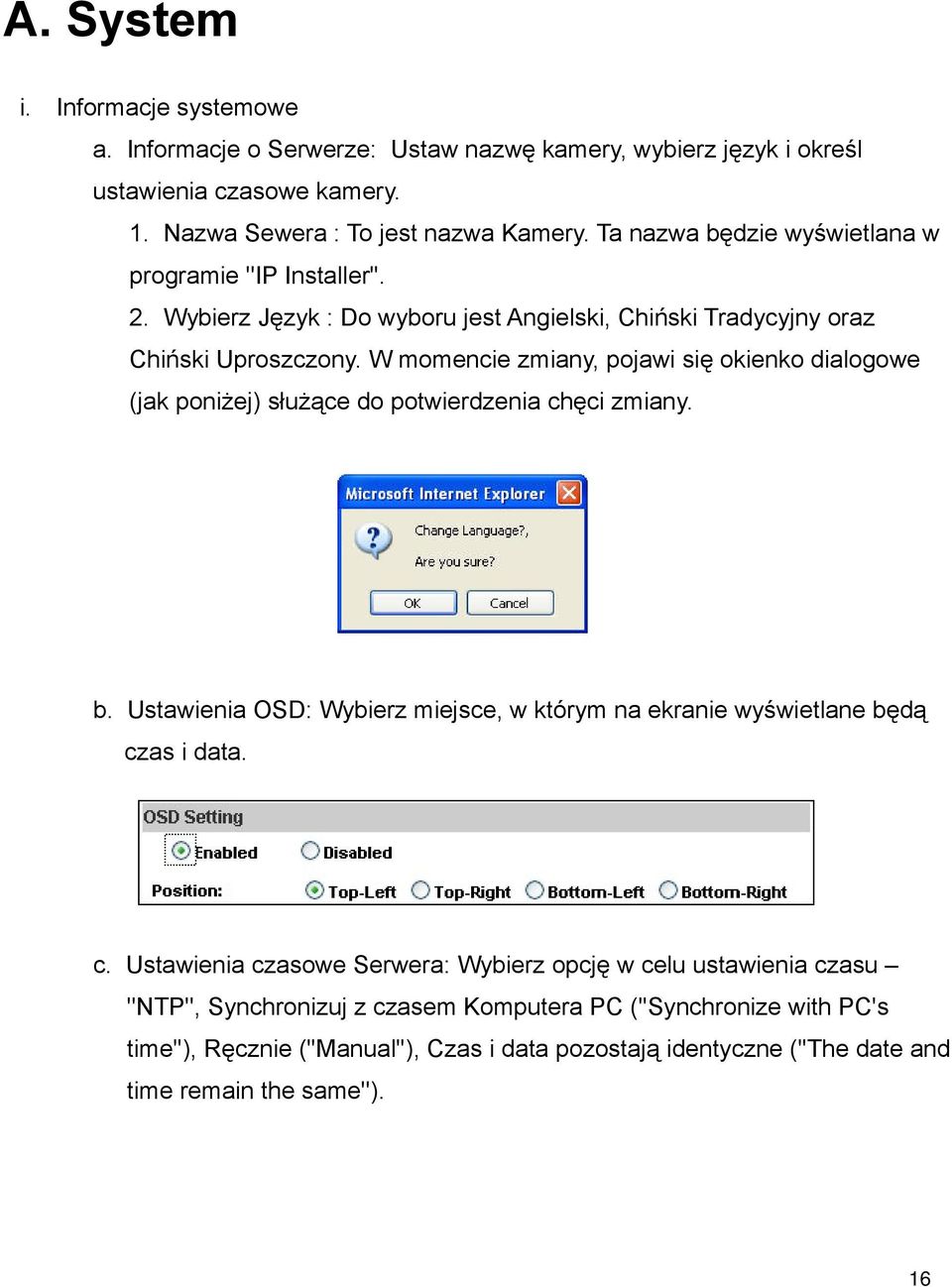

16 A. System i. Informacje systemowe a. Informacje o Serwerze: Ustaw nazwę kamery, wybierz język i określ ustawienia czasowe kamery. 1. Nazwa Sewera : To jest nazwa Kamery. Ta nazwa będzie wyświetlana w programie ''IP Installer''. 2. Wybierz Język : Do wyboru jest Angielski, Chiński Tradycyjny oraz Chiński Uproszczony. W momencie zmiany, pojawi się okienko dialogowe (jak poniżej) służące do potwierdzenia chęci zmiany. b. Ustawienia OSD: Wybierz miejsce, w którym na ekranie wyświetlane będą czas i data. c. Ustawienia czasowe Serwera: Wybierz opcję w celu ustawienia czasu ''NTP'', Synchronizuj z czasem Komputera PC (''Synchronize with PC's time''), Ręcznie (''Manual''), Czas i data pozostają identyczne (''The date and time remain the same''). 16

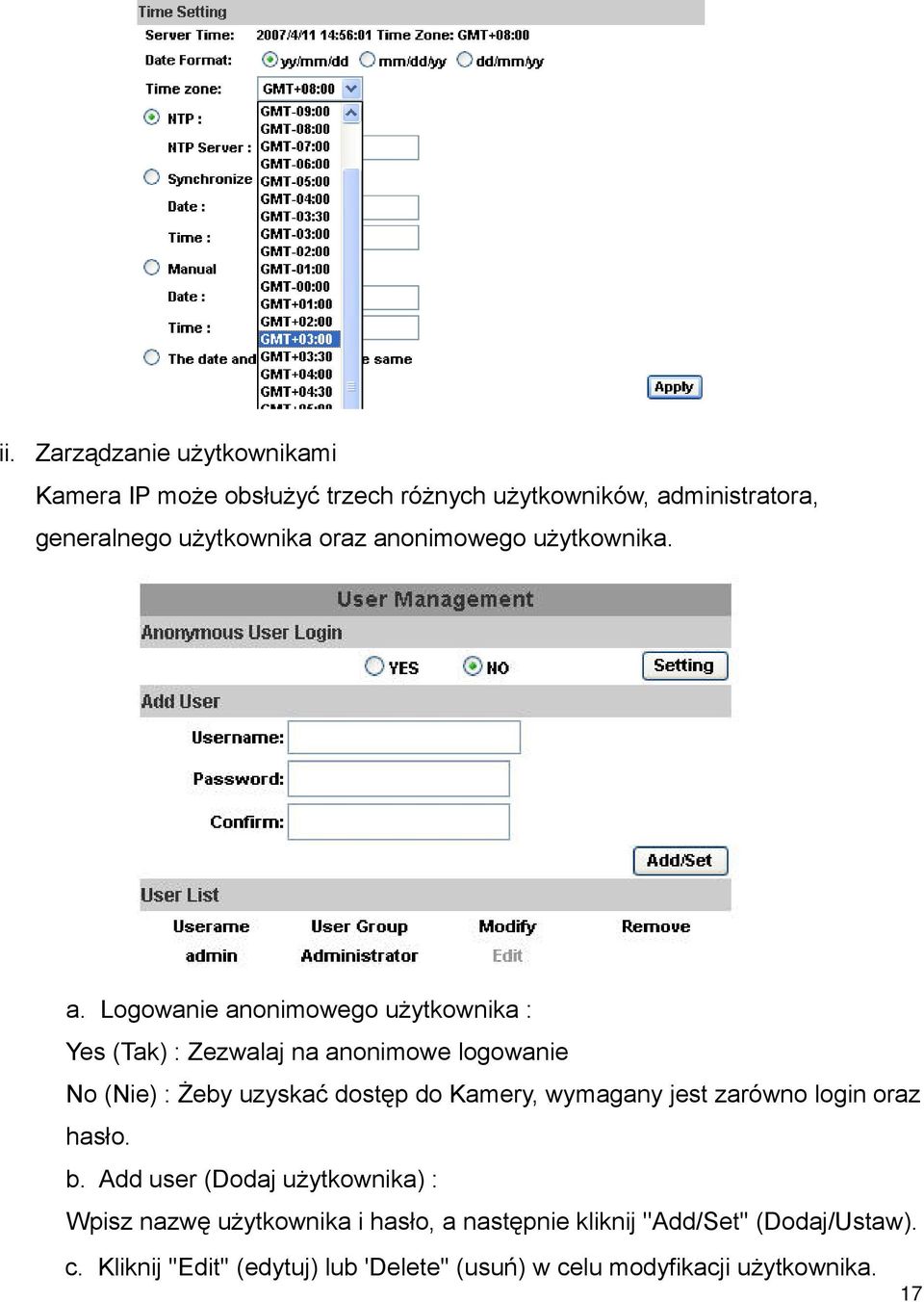

17 ii. Zarządzanie użytkownikami Kamera IP może obsłużyć trzech różnych użytkowników, administratora, generalnego użytkownika oraz anonimowego użytkownika. a. Logowanie anonimowego użytkownika : Yes (Tak) : Zezwalaj na anonimowe logowanie No (Nie) : Żeby uzyskać dostęp do Kamery, wymagany jest zarówno login oraz hasło. b. Add user (Dodaj użytkownika) : Wpisz nazwę użytkownika i hasło, a następnie kliknij ''Add/Set'' (Dodaj/Ustaw). c. Kliknij ''Edit'' (edytuj) lub 'Delete'' (usuń) w celu modyfikacji użytkownika. 17

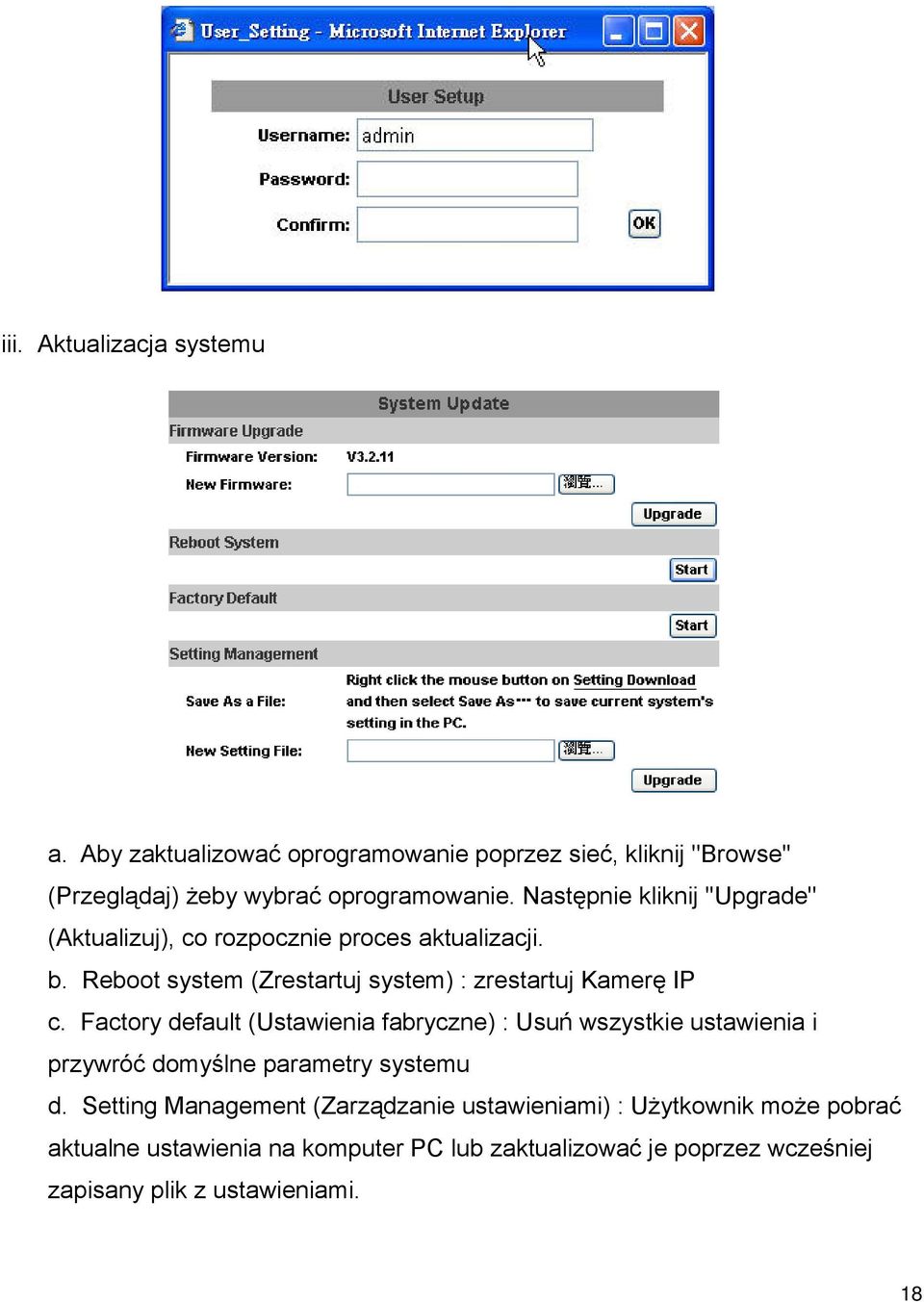

18 iii. Aktualizacja systemu a. Aby zaktualizować oprogramowanie poprzez sieć, kliknij ''Browse'' (Przeglądaj) żeby wybrać oprogramowanie. Następnie kliknij ''Upgrade'' (Aktualizuj), co rozpocznie proces aktualizacji. b. Reboot system (Zrestartuj system) : zrestartuj Kamerę IP c. Factory default (Ustawienia fabryczne) : Usuń wszystkie ustawienia i przywróć domyślne parametry systemu d. Setting Management (Zarządzanie ustawieniami) : Użytkownik może pobrać aktualne ustawienia na komputer PC lub zaktualizować je poprzez wcześniej zapisany plik z ustawieniami. 18

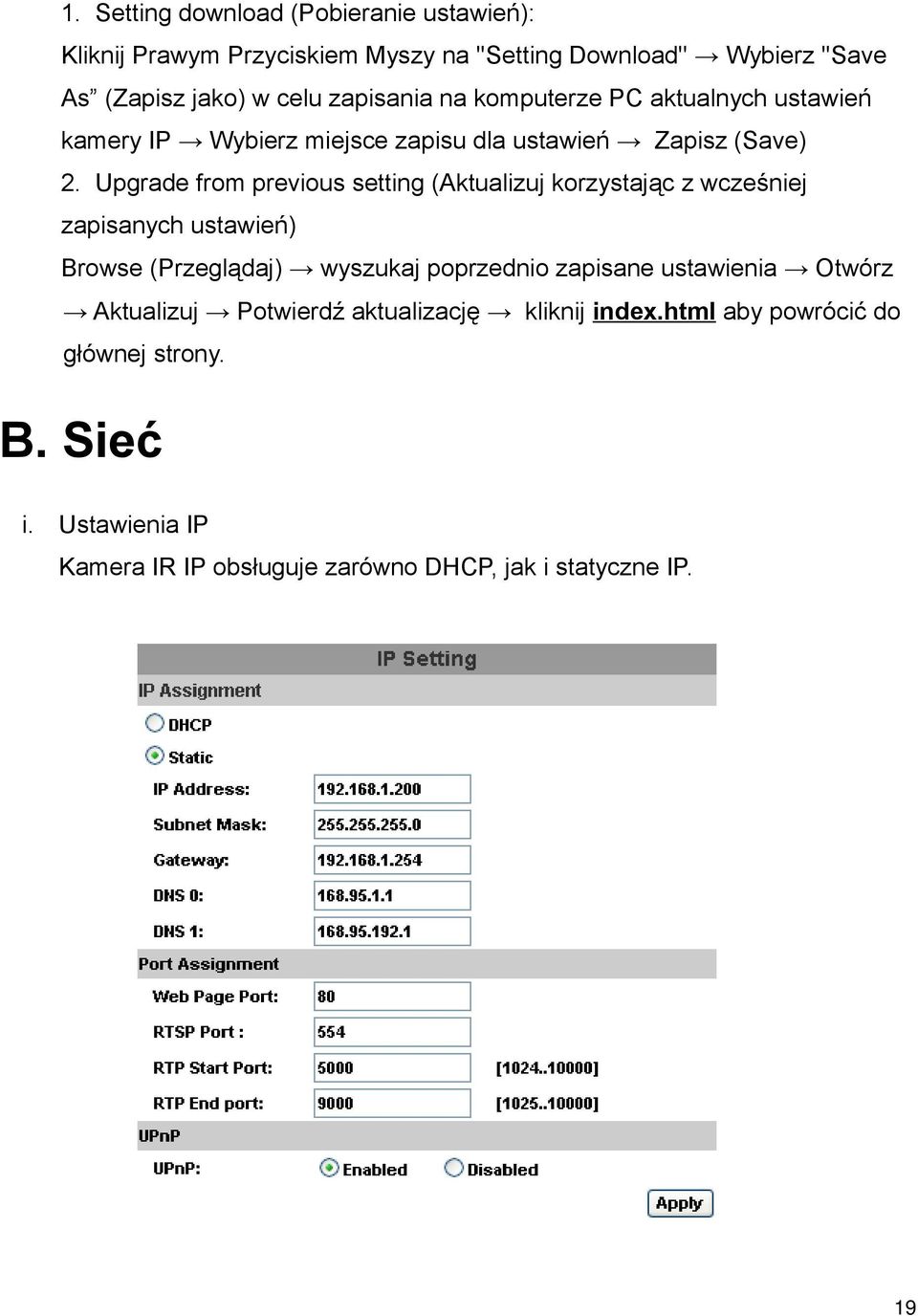

19 1. Setting download (Pobieranie ustawień): Kliknij Prawym Przyciskiem Myszy na ''Setting Download'' Wybierz ''Save As (Zapisz jako) w celu zapisania na komputerze PC aktualnych ustawień kamery IP Wybierz miejsce zapisu dla ustawień Zapisz (Save) 2. Upgrade from previous setting (Aktualizuj korzystając z wcześniej zapisanych ustawień) Browse (Przeglądaj) wyszukaj poprzednio zapisane ustawienia Otwórz Aktualizuj Potwierdź aktualizację kliknij index.html aby powrócić do głównej strony. B. Sieć i. Ustawienia IP Kamera IR IP obsługuje zarówno DHCP, jak i statyczne IP. 19

20 a. DHCP : Używając DHCP, Kamera IR IP automatycznie pozyska wszystkie wymagane ustawienia sieciowe. b. Static IP (Stałe IP) : Proszę ręcznie wpisać adres IP, maskę podsieci, bramę oraz adresy DNS. c. Port Assignment (Przydzielanie portów) : Użytkownik może napotkać konieczność przydzielenia osobnych portów w celu uniknięcia wystąpienia konfliktów podczas przydzielania adresów IP. 1. Web Page Port (Port strony www): Ustaw port komunikacyjny dla strony www i transmisji wideo (Domyślnie: 80) 2. RTSP Port / Real Time Streaming Port : Ustaw port na potrzeby transmisji. (Domyślnie: 554) 3. RTP Start and End Port : W trybie RTSP, można używać protokołu TCP i UDP dla połączenia. Połączenie TCP korzysta z portu RTSP (554). Połączenie UDP używa RTP Start and End Port. d UPnP Ta Kamera IP obsługuje UPnP, jeśli ta usługa jest włączona ta Twoim komputerze, kamera zostanie wykryta automatycznie i nowa ikona zostanie dodana do ''Moich Miejsc Sieciowych'' (My Network Places) Zauważ: UPnP musi być włączone na Twoim komputerze. W celu uaktywnienia UPnP należy kierować się poniższą procedurą: 1. Otwórz Panel Sterowania z Menu Start 2. Wybierz Dodaj/Usuń Programy 3. Wybierz Dodaj/Usuń składniki programu Windows i otwórz sekcję Usług Sieciowych 4. Kliknij na Szczegóły i wybierz UPnP żeby włączyć tę usługę 5. Nowa ikona urządzenia IP zostanie dodana do Moich Miejsc Sieciowych 6. Poprzez dwukrotne kliknięcie na ikonie urządzenia IP, użytkownik może uruchomić Przeglądarkę Internetową 20

21 ii. PPPoE : ii. PPPoE : Wybierz ''Enabled'' (Włączona) żeby korzystać z PPPoE Wpisz nazwę użytkownika (''Username'') i hasło (''Password'') dla potrzeb połączenia ADSL. Wyślij po wywołaniu (Send mail after dialled) : Podczas łączenia się z siecią Internet, wiadomość wysłana zostanie na sprecyzowany adres poczty . Dla ustawień poczty , proszę odwołać się do ustawień poczty i FTP (''Mail and FTP''). iii. DDNS : Kamera IR IP wspiera DDNS (Dynamiczny DNS) oraz Manual Built-in DDNS. a. DynDNS : 21

22 1. Proszę włączyć tę usługę 2. Wpisz nazwę serwera DynDNS, nazwę użytkownika oraz hasło. 3. Ustaw planową częstotliwość aktualizacji adresu IP 4. Kliknij ''Apply'' (Zastosuj) 5. Jeśli aktualizacja adresu IP zostanie ustawiona na dokonywaną zbyt często, adres IP może zostać zablokowany. Generalnie, zalecane jest takie ustawienie aktualizacji, aby była przeprowadzana każdego dnia (1440 minut). b. Usługa Camddns (Camddns service) : 1. Proszę włączyć tę usługę 2. Wpisz nazwę użytkownika 3. Domyślna częstotliwość aktualizacji adresu IP wynosi 5 minut 4. Kliknij ''Apply'' (Zastosuj) 22

23 c. DDNS Status 1. Aktualizowanie : Informacje o aktualizacji 2. Bezczynny : Zatrzymaj usługę 3. Pomyślna rejestracja DDNS, można teraz zalogować się poprzez użytkownika>.ddns.camddns.com : Zarejestrowano pomyślnie. 4. Aktualizacja nie powiodła się, nazwa jest już zarejestrowana : Nazwa użytkownika jest już używana. Proszę zmień ją. 5. Aktualizacja nie powiodła się, sprawdź proszę swoje połączenie internetowe : Nieudane połączenie z Internetem 6. Aktualizacja nie powiodła się, sprawdź proszę poprawność danych swojego konta : Serwer, nazwa użytkownika oraz hasło muszą być niepoprawne. 23

24 C. Ustawienia Audio/Video i. Ustawienia Obrazu ii. W celu uzyskania przejrzystego obrazu dostosuj Jasność (''Brightness''), Kontrast (''Contrast''), Barwę kolorów (''Hue'') oraz Nasycenie (''Saturation''). Jeśli zajdzie potrzeba kompensacji tylnego oświetlenia, włącz proszę funkcję Kompensacji Tylnego Oświetlenia (''Backlight Compensation'') Ta Kamera IP daje możliwość do zewnętrznego, ręcznego ustawienia obiektywu ze zmienną ogniskową. W celu przeprowadzenia tego procesu dostosuj poziom zbliżenia (''Zoom'') oraz ostrości (''Focus''). 24

25 iii. Ustawienia Video Użytkownik może wybrać opcję podwójnego strumieniowania w tym samym czasie: Ustawienia pojedynczego strumieniowania: Tryb Podstawowy (''Basic mode'') i Tryb Zaawansowany (''Advanced mode'') Ustawienia podwójnego strumieniowania: Tryb Podstawowy, Tryb Zaawansowany oraz Tryb 3GPP (Maksymalna częstotliwość odświeżania nagrania wideo dla obu strumieni jednocześnie wynosi 30 FPS) a. Tryb Podstawowy pojedynczego strumieniowania : Do wyboru są 4 opcje: NTSC i PAL SXGA 1280x1024 VGA 640x480 QVGA 320x240 QQVGA 160x Jakość : Dostępnych jest 5 poziomów ustawień: Najlepsze/ Wysokie/ Standardowe/ Średnie/ Niskie Im wyższa jakość, tym większy rozmiar pliku. Miej na uwadze jakość nagrania, wielkość pliku i możliwości przesyłu oferowane przez swoje połączenie internetowe. 3. Częstotliwość odświeżania wideo : Określana ilością klatek na sekundę. 4. Format nagrania wideo: H.264, MPEG4 lub JPEG. 5. Ścieżka RTSP : Nazwa wyjściowa dla ścieżki RTSP 25

26 b. Tryb Zaawansowany pojedynczego strumieniowania : 1. Rozdzielczość : Dostępne są 4 opcje do wyboru: NTSC i PAL SXGA 1280x1024 VGA 640x480 QVGA 320x240 QQVGA 160x Tryb kontroli Bitrate : Do wyboru jest zarówno CBR (Stały poziom Bitrate) oraz VBR (Zmienny poziom Bitrate). CBR : 32Kbps~4Mbps Zwiększ poziom CBR żeby zwiększyć jakość obrazu; analogicznie, zmniejsz poziom CBR, aby obniżyć jakość obrazu VBR : 1(Niski)~10(Wysoki) Stopień kompresji, Im większy stopień kompresji, tym mniejsza jakość obrazu; analogicznie, im mniejszy stopień kompresji, tym większa jakość uzyskiwanego obrazu. 3. Ilość klatek nagrania wideo Częstotliwość wyświetlania obrazu w klatkach na sekundę 4. Rozmiar GOP Oznacza ''Grupę Obrazów''. Im większy współczynnik GOP, tym lepsza jakość. 26

27 5. Format nagrania wideo : Do wyboru są następujące formaty: H.264, MPEG4 lub JPEG. 6. Ścieżka RTSP: Wyjściowa ścieżka komunikacji c. Tryb Podstawowy podwójnego strumieniowania : 1. Rozdzielczość : Do wyboru dostępne są 3 opcje: NTSC i PAL VGA 640x480 QVGA 350x240 QQVGA 160x Jakość : Dostępnych jest 5 opcji ustawień: Najlepsza/ Wysoka/ Standardowa/ Średnia/ Niska Im większa jakość, tym większy rozmiar pliku z nagraniem. Uwzględnij czynnik jakości wideo, jego rozmiar oraz możliwości przepustowości swojego łącza internetowego. 3. Ilość klatek nagrania wideo : Częstotliwość wyświetlania obrazu w klatkach na sekundę. Maksymalna wartość to 30 klatek na sekundę (przy rozdzielczości 1280x960 poziom FPS to 15) 4. Format nagrania wideo : Do wyboru są następujące formaty: H.264, MPEG4 lub JPEG 5. Ścieżka RTSP : Wyjściowa ścieżka komunikacji 27

28 d. Tryb Zaawansowany podwójnego strumieniowania : 1. Rozdzielczość : Do wyboru są 3 warianty: NTSC i PAL VGA 640x480 QVGA 350x240 QQVGA 160x Typ kontroli Bitrate Dostępna jest zarówno opcja CBR (Stała wartość Bitrate) oraz VBR (zmienna wartość Bitrate) CBR : 32Kbps~4Mbps (Im wyższa wartość CBR, tym lepsza jakość obrazu) VBR : 1~10 (Stopień kompresji) Ilość klatek nagrania wideo Częstotliwość wyświetlania obrazu w klatkach na sekundę 4. Rozmiar GOP Oznacza ''Grupę Obrazów''. Im większy współczynnik GOP, tym lepsza jakość. 5. Format nagrania wideo : Do wyboru są następujące formaty: H.264, MPEG4 lub JPEG. 6. Ścieżka RTSP: Wyjściowa ścieżka komunikacji 28

29 e. Tryb 3GPP podwójnego strumieniowania : Domyślną wartością 3GPP jest QQVGA, 128Kbps, 5FPS, GOP=1x FPS Zalecane ustawienia 3GPP: QQVGA, mniej niż 128Kbps, 5FPS, GOP=1x FPS lub 2x FPS, format MPEG4 Korzystając z 3GPP można osiągnąć do 10 FPS, w trybie 3GPP, wartość odświeżania połączonych dwóch strumieni wynosi 20 FPS 1. Ustalona Rozdzielczość : QQVGA 160x Typ kontroli Bitrate Dostępna jest zarówno opcja CBR (Stała wartość Bitrate) oraz VBR (Zmienna wartość Bitrate) CBR : 32Kbps~320bps (Im większa wartość CBR, tym lepsza jakość nagrania wideo) VBR : 1~10 (Stopień kompresji) 3. Ilość klatek nagrania wideo (Zalecane jest 5 FPS) Częstotliwość wyświetlania obrazu w klatkach na sekundę. 4. Rozmiar GOP Oznacza ''Grupę Obrazów''. Im większy współczynnik GOP, tym lepsza jakość. 29

30 5. Format nagrania wideo : Do wyboru są następujące formaty: H.264, MPEG4 lub JPEG. 6. 3GPP : Nazwa wyjściowa 3GPP D. Lista zdarzeń Kamera IR IP zapewnia różnorodne ustawienia zdarzeń. i. Ustawienia zdarzeń 30

31 a. Detekcja Ruchu Kamera IP obsługuje do trzech obszarów detekcji ruchu. Kiedy detekcja zostanie załączona, funkcja ta pozwoli na wysłanie nagrania wideo na wybrany adres poczty lub wskazany zdalny serwer FTP. W celu ustawienia obszaru detekcji, kliknij na ''Area Setting'' (Ustawienia Obszaru). Używając myszy wskaż i przeciągnij wybrany obszar. Analogicznie, powtórz czynność dla drugiego i trzeciego obszaru. b. Ustawienia nagrywanego pliku: Kamera IP umożliwia wybór 3 różnych rodzajów ustawień, które odrębnie wpływają na jakość i wielkość nagrywanego pliku. Gdy funkcja ruch/alarm (''motion/alarm'') jest włączona, dostępne są 3 różne sposoby zapisu nagrywanego pliku: 1. Plik AVI (Z ustawieniami nagrywanego pliku) 2. Multi-JPEG (Z ustawieniami nagrywanego pliku), tylko z formatem kompresji JPEG. 3. Single JPEG (pojedynczy plik z ustawieniami interwałów) c. Ustawienia czasu nagrywania: Funkcje Pre Alarm (nagrywanie przed załączeniem alarmu) i Post Alarm (nagrywanie po załączeniu alarmu) służące do określenia momentu rozpoczęcia i zakończenia nagrywania w sytuacji wykrycia ruchu. Zauważ: ustawienie momentu nagrywania według funkcji Pre/Post Alarm zależne jest od ustawień czasu nagrywania i wbudowanej w Kamerze IP pamięci Ram. Ograniczenia związane z ilością wbudowanej w Kamerze IP pamięci Ram mają wpływ na nagranie. W sytuacji, gdy w danym momencie przetwarzana jest za duża ilość informacji lub jakość nagrania wideo jest za wysoka, może to powodować spadki w liczbie klatek nagrania lub zmniejszenie czasu trwania nagrania uruchamianego po załączeniu alarmu (opcja Post alarm) 31

32 ii. Harmonogram a. Harmonogram : Określ ustawienia harmonogramu posługując się myszą. Ustalona data będzie wyświetlana w kolorze zielonym. b. Zrzut ekranu: Plik ze zrzutem ekranu może być wysłany poprzez i FTP. Dodatkowo, możliwe jest ustawienie interwałów, wedle których zrzuty ekranu będą zapisywane. Dostępny zakres czasowy wynosi 1~50000 sekund. iii. Poczta & FTP W celu przesłania nagrania wideo poprzez pocztę lub FTP, należy wcześniej skonfigurować te usługi. 32

33 iv. Lista Log'ów (rejestrów zdarzeń) Listę z plikami rejestrów zdarzeń można pogrupować na Logi systemowe (''System Logs''), Logi detekcji ruchu (''Motion Detection Logs'') oraz Logi I/O (''I/O Logs''). Dodatkowo, zarówno Logi systemowe, jak i Logi I/O nie utracą informacji w przypadku awarii zasilania. v. Karty SD Proszę umieścić kartę SD zanim zaczniesz korzystać z urządzenia. Upewnij się, że karta SD została wsunięta w całości. Zauważ : Korzystanie z karty SD może w lekkim stopniu oddziaływać na funkcjonowanie Kamery IP, np. wpływając na wartość odświeżania wideo. a. Odtwarzanie 1. W tym miejscu ukazana zostanie pojemność karty SD. Kliknij na datę z listy, a wyświetli się lista nagrań wideo. 33

34 2. Format wideo to AVI. Kliknij na wybranym nagraniu wideo w celu spowodowania jego odtworzenia w programie Microsoft Media Player. Żeby usunąć nagranie, zaznacz je, a następnie kliknij na przycisk Del. Kiedy karta SD będzie zapełniona, system automatycznie usunie najstarsze nagranie. VI. Konfiguracja Sieci i. Pierwszy sposób konfiguracji : a. Dostęp do Internetu : Modem ADSL lub modem kablowy b. Adres IP : Jeden stały adres IP lub jeden dynamiczny adres IP c. Tylko Kamera IR IP łączy się z siecią Internet d. Dla stałego adresu IP, ustaw Kamerze jej adres IP. Dla dynamicznego adresu IP, uruchom PPPoE. 34

35 ii. Drugi sposób konfiguracji : a. Dostęp do Internetu : Modem ADSL lub modem kablowy b. Adres IP : Więcej niż jeden stały adres IP oraz dynamiczny adres IP c. Zarówno Kamera IR IP, jak i Komputer PC łączą się z siecią Internet d. Wymagane urządzenia : Switch, Hub e. Dla stałego adresu IP, ustaw Kamerze oraz Komputerowi PC ich adresy IP. Dla dynamicznego adresu IP, uruchom PPPoE. iii. Trzeci sposób konfiguracji : a. Dostęp do Internetu : Modem ADSL lub modem kablowy b. Adres IP : Jeden stały adres IP lub jeden dynamiczny adres IP c. Zarówno Kamera IR IP, jak i Komputer PC łączą się z siecią Internet 35

36 d. Wymagana usługa: Współdzielenie adresu IP (''IP sharing'') e. Użyj wirtualnego adresu IP, ustaw przekierowywanie portów w opcjach współdzielenia adresu IP. VII. Zawartość opakowania i. Kamera IR IP ii. Zasilacz iii. Kabel Ethernet iv. Płyta CD (Instrukcja obsługi, program instalacyjny ''IP Installer'') Dodatek I Zalecane karty SD: SanDisk 128M SanDisk 256M SanDisk 512M SanDisk 1G SanDisk 2G SanDisk 4G Transcend 128M 80X Transcend 256M 80X Transcend 512M 80X Transcend 1G 80X Transcend 2G 80X Transcend 4G 80X 36
