Projekt budowlany rozbudowy instalacji wody, kanalizacji sanitarnej i deszczowej.

Transkrypt

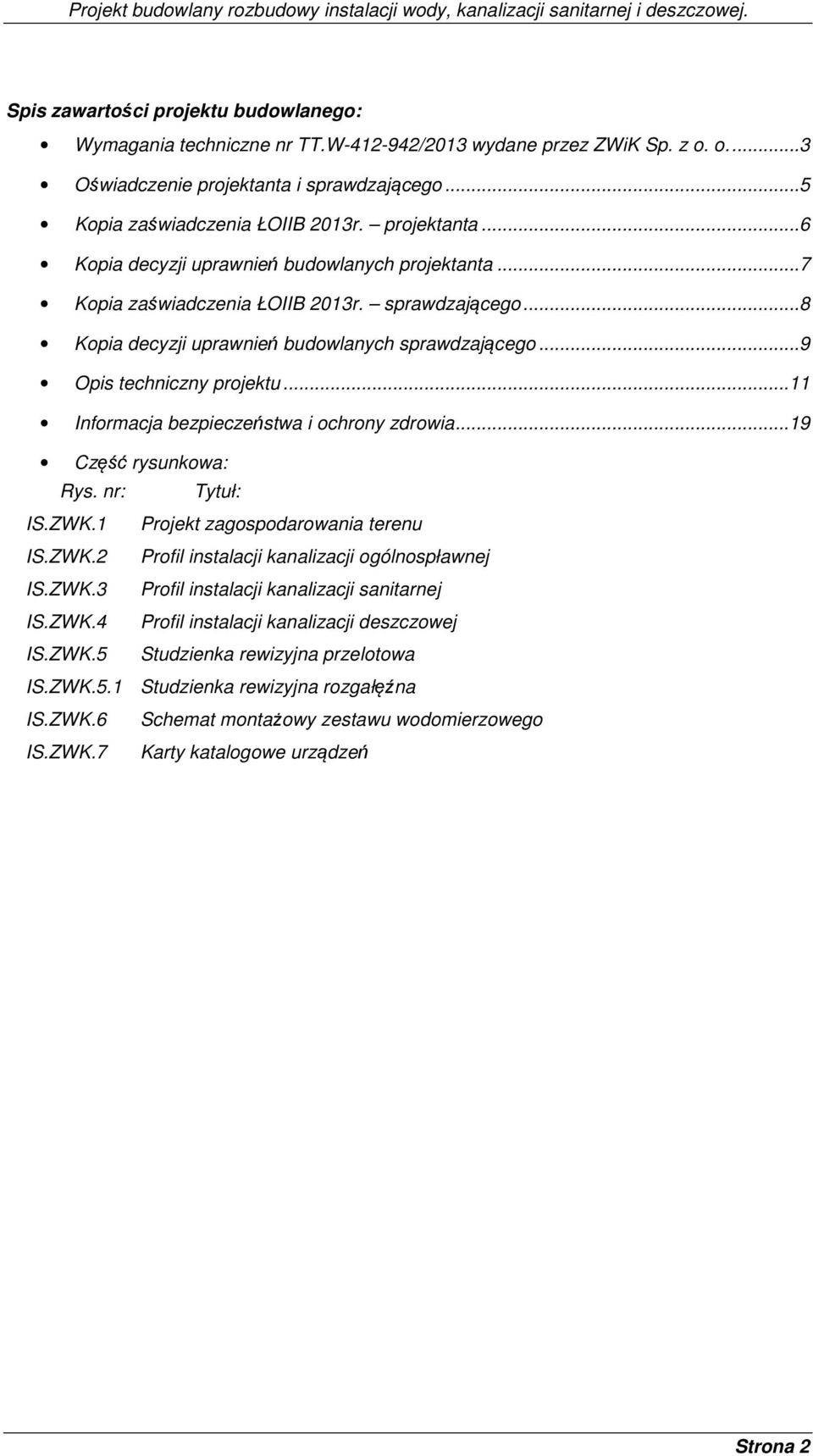

1 Spis zawartości projektu budowlanego: Wymagania techniczne nr TT.W /2013 wydane przez ZWiK Sp. z o. o Oświadczenie projektanta i sprawdzającego... 5 Kopia zaświadczenia ŁOIIB 2013r. projektanta... 6 Kopia decyzji uprawnień budowlanych projektanta... 7 Kopia zaświadczenia ŁOIIB 2013r. sprawdzającego... 8 Kopia decyzji uprawnień budowlanych sprawdzającego... 9 Opis techniczny projektu...11 Informacja bezpieczeństwa i ochrony zdrowia...19 Część rysunkowa: Rys. nr: Tytuł: IS.ZWK.1 Projekt zagospodarowania terenu IS.ZWK.2 Profil instalacji kanalizacji ogólnospławnej IS.ZWK.3 Profil instalacji kanalizacji sanitarnej IS.ZWK.4 Profil instalacji kanalizacji deszczowej IS.ZWK.5 Studzienka rewizyjna przelotowa IS.ZWK.5.1 Studzienka rewizyjna rozgałęźna IS.ZWK.6 Schemat montażowy zestawu wodomierzowego IS.ZWK.7 Karty katalogowe urządzeń Strona 2

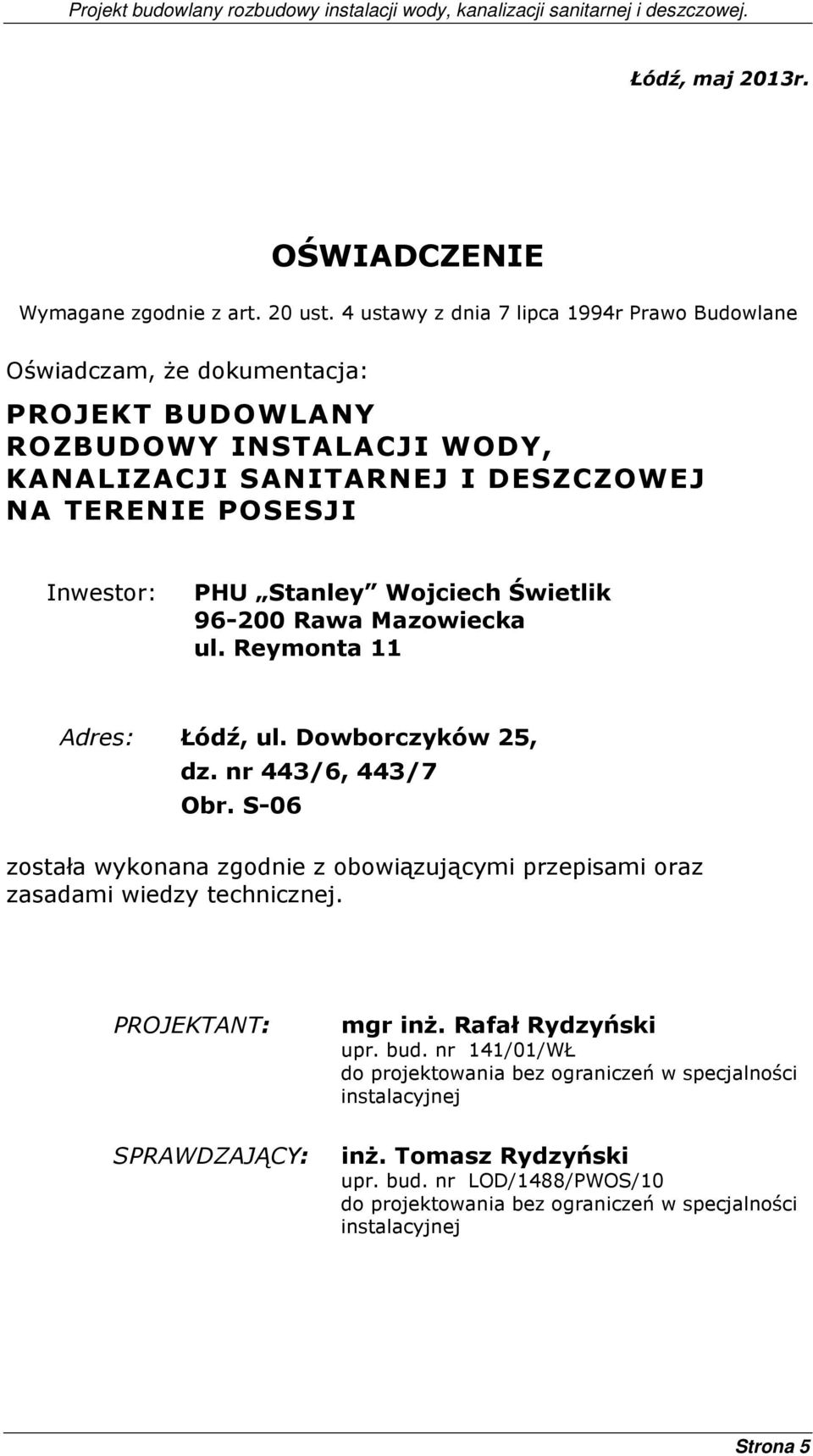

2 Łódź, maj 2013r. OŚWIADCZENIE Wymagane zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994r Prawo Budowlane Oświadczam, że dokumentacja: PROJEKT BUDOWLANY ROZBUDOWY INSTALACJI WODY, KANALIZACJI SANITARNEJ I DESZCZOWEJ NA TERENIE POSESJI Inwestor: PHU Stanley Wojciech Świetlik Rawa Mazowiecka ul. Reymonta 11 Adres: Łódź, ul. Dowborczyków 25, dz. nr 443/6, 443/7 Obr. S-06 została wykonana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: SPRAWDZAJĄCY: mgr inż. Rafał Rydzyński upr. bud. nr 141/01/WŁ do projektowania bez ograniczeń w specjalności instalacyjnej inż. Tomasz Rydzyński upr. bud. nr LOD/1488/PWOS/10 do projektowania bez ograniczeń w specjalności instalacyjnej Strona 5

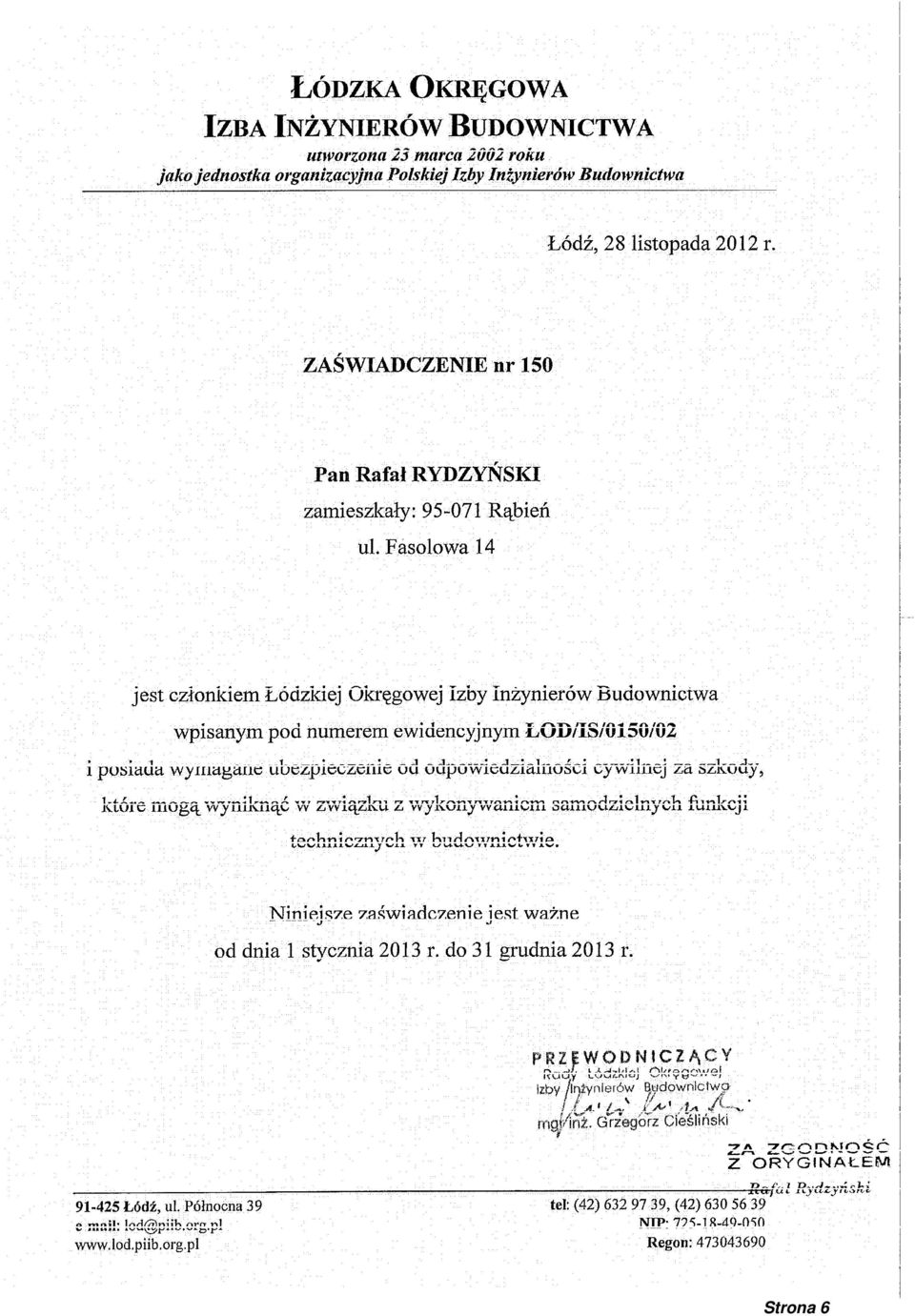

3 Strona 6

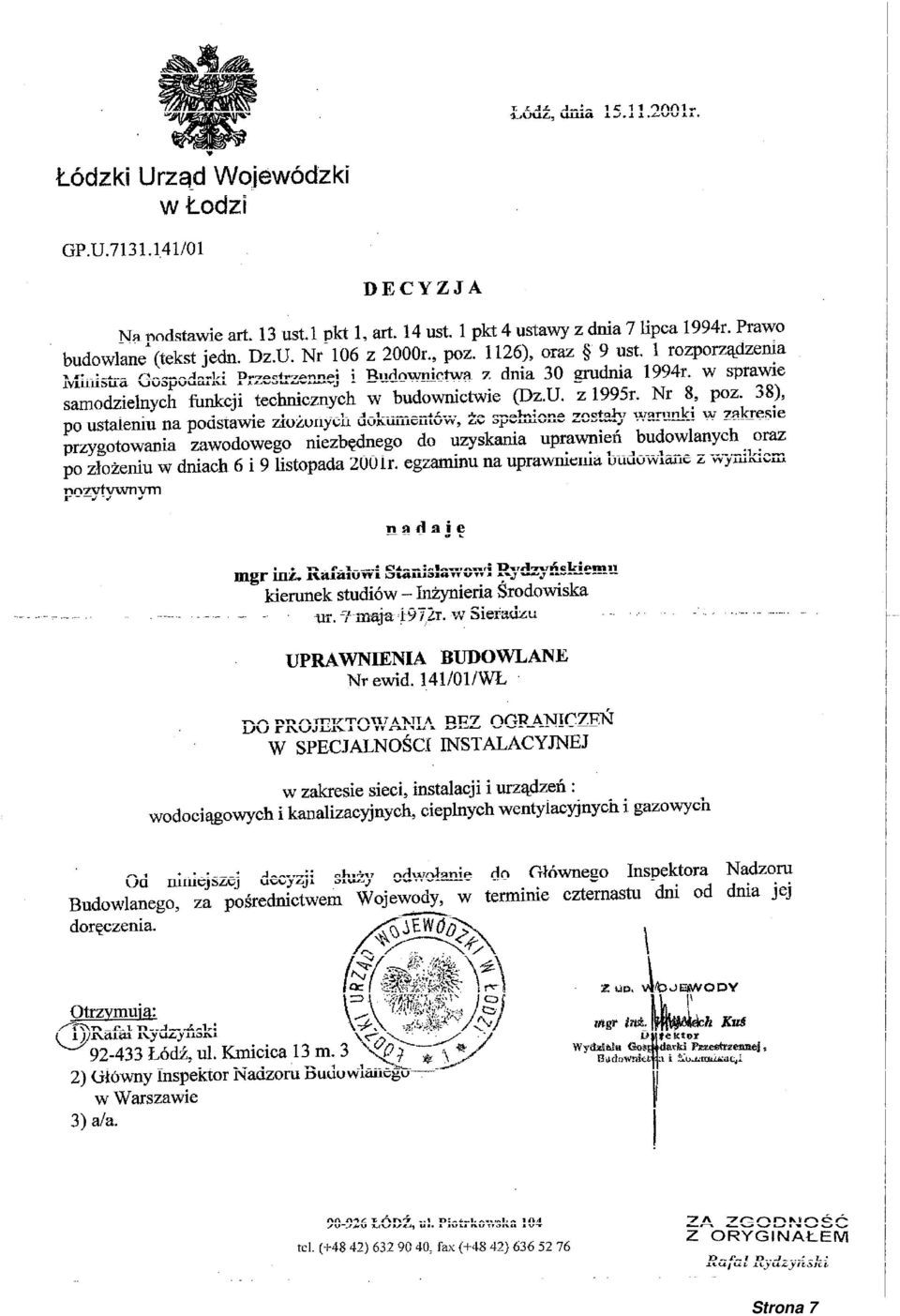

4 Strona 7

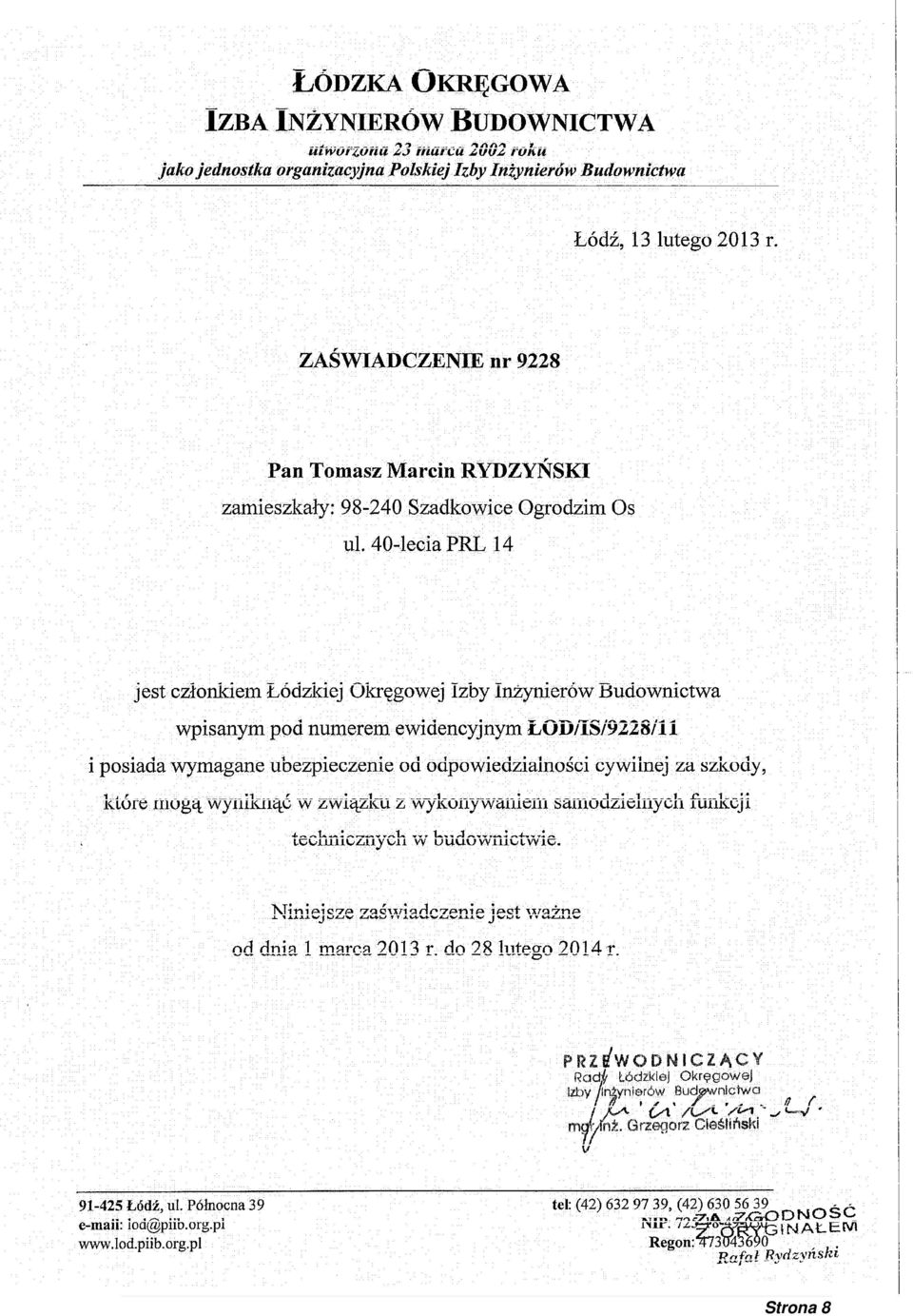

5 Strona 8

6 Strona 9

7 Strona 10

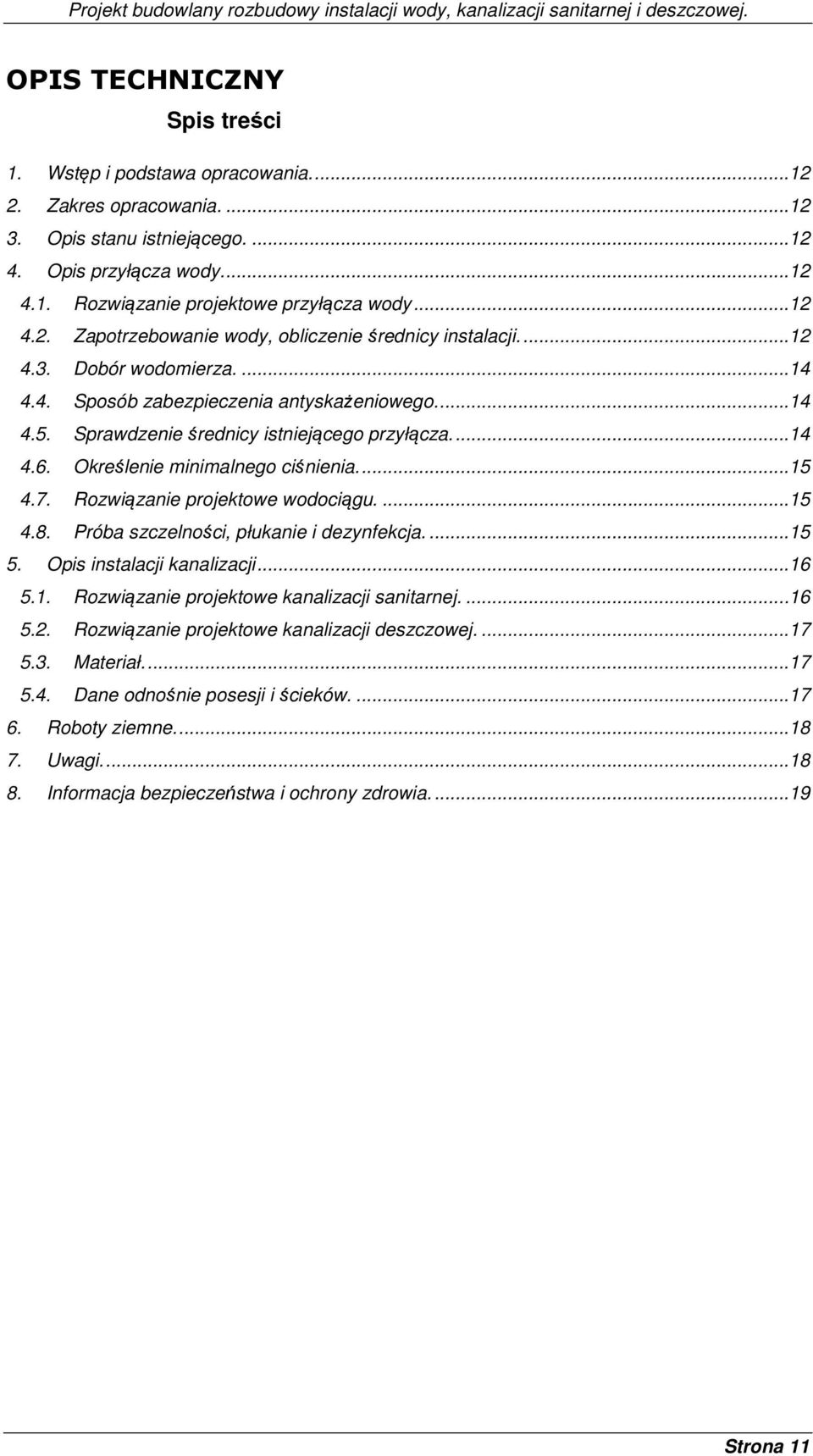

8 OPIS TECHNICZNY Spis treści 1. Wstęp i podstawa opracowania Zakres opracowania Opis stanu istniejącego Opis przyłącza wody Rozwiązanie projektowe przyłącza wody Zapotrzebowanie wody, obliczenie średnicy instalacji Dobór wodomierza Sposób zabezpieczenia antyskażeniowego Sprawdzenie średnicy istniejącego przyłącza Określenie minimalnego ciśnienia Rozwiązanie projektowe wodociągu Próba szczelności, płukanie i dezynfekcja Opis instalacji kanalizacji Rozwiązanie projektowe kanalizacji sanitarnej Rozwiązanie projektowe kanalizacji deszczowej Materiał Dane odnośnie posesji i ścieków Roboty ziemne Uwagi Informacja bezpieczeństwa i ochrony zdrowia Strona 11

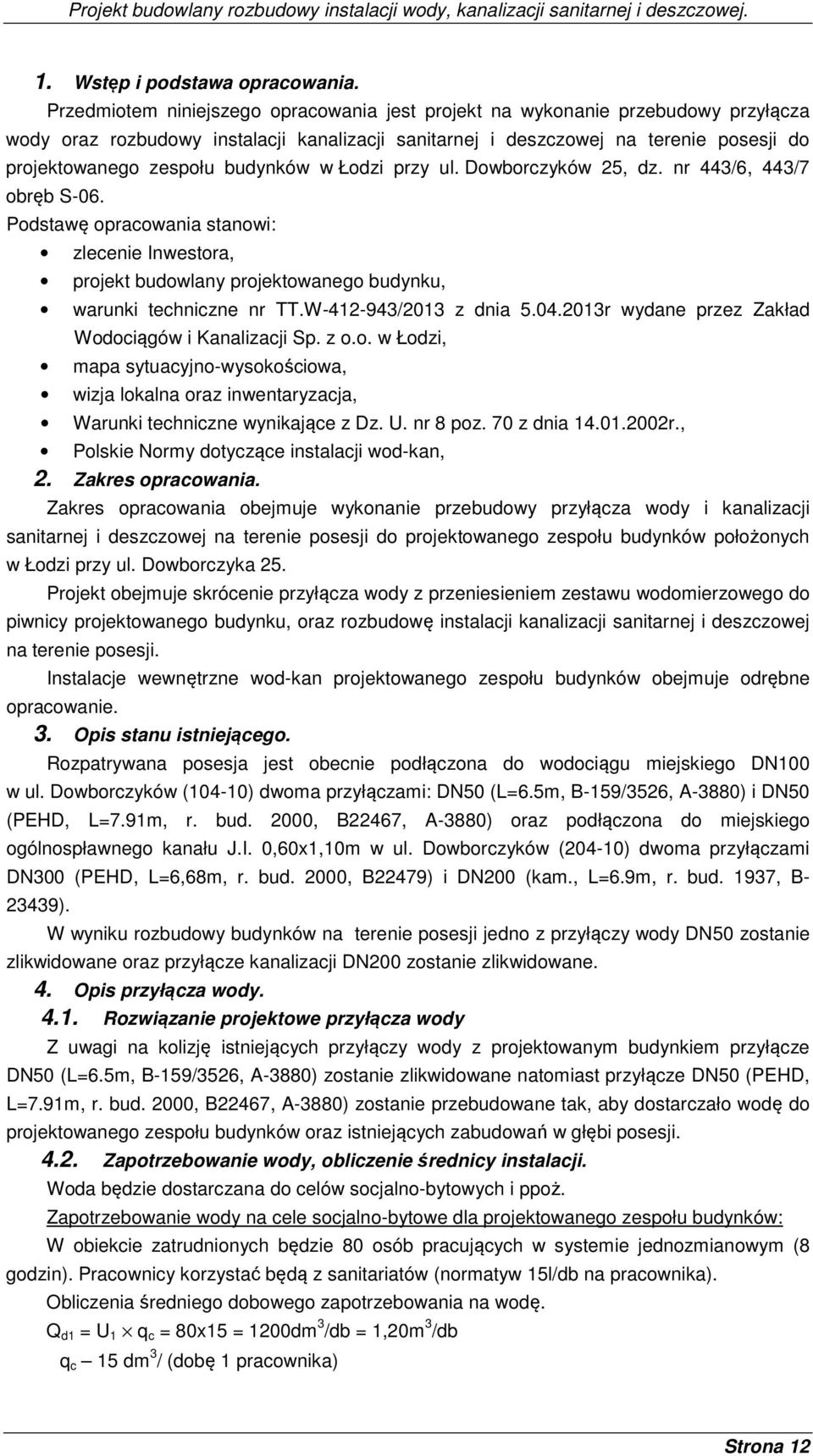

9 1. Wstęp i podstawa opracowania. Przedmiotem niniejszego opracowania jest projekt na wykonanie przebudowy przyłącza wody oraz rozbudowy instalacji kanalizacji sanitarnej i deszczowej na terenie posesji do projektowanego zespołu budynków w Łodzi przy ul. Dowborczyków 25, dz. nr 443/6, 443/7 obręb S-06. Podstawę opracowania stanowi: zlecenie Inwestora, projekt budowlany projektowanego budynku, warunki techniczne nr TT.W /2013 z dnia r wydane przez Zakład Wodociągów i Kanalizacji Sp. z o.o. w Łodzi, mapa sytuacyjno-wysokościowa, wizja lokalna oraz inwentaryzacja, Warunki techniczne wynikające z Dz. U. nr 8 poz. 70 z dnia r., Polskie Normy dotyczące instalacji wod-kan, 2. Zakres opracowania. Zakres opracowania obejmuje wykonanie przebudowy przyłącza wody i kanalizacji sanitarnej i deszczowej na terenie posesji do projektowanego zespołu budynków położonych w Łodzi przy ul. Dowborczyka 25. Projekt obejmuje skrócenie przyłącza wody z przeniesieniem zestawu wodomierzowego do piwnicy projektowanego budynku, oraz rozbudowę instalacji kanalizacji sanitarnej i deszczowej na terenie posesji. Instalacje wewnętrzne wod-kan projektowanego zespołu budynków obejmuje odrębne opracowanie. 3. Opis stanu istniejącego. Rozpatrywana posesja jest obecnie podłączona do wodociągu miejskiego DN100 w ul. Dowborczyków (104-10) dwoma przyłączami: DN50 (L=6.5m, B-159/3526, A-3880) i DN50 (PEHD, L=7.91m, r. bud. 2000, B22467, A-3880) oraz podłączona do miejskiego ogólnospławnego kanału J.I. 0,60x1,10m w ul. Dowborczyków (204-10) dwoma przyłączami DN300 (PEHD, L=6,68m, r. bud. 2000, B22479) i DN200 (kam., L=6.9m, r. bud. 1937, B ). W wyniku rozbudowy budynków na terenie posesji jedno z przyłączy wody DN50 zostanie zlikwidowane oraz przyłącze kanalizacji DN200 zostanie zlikwidowane. 4. Opis przyłącza wody Rozwiązanie projektowe przyłącza wody Z uwagi na kolizję istniejących przyłączy wody z projektowanym budynkiem przyłącze DN50 (L=6.5m, B-159/3526, A-3880) zostanie zlikwidowane natomiast przyłącze DN50 (PEHD, L=7.91m, r. bud. 2000, B22467, A-3880) zostanie przebudowane tak, aby dostarczało wodę do projektowanego zespołu budynków oraz istniejących zabudowań w głębi posesji Zapotrzebowanie wody, obliczenie średnicy instalacji. Woda będzie dostarczana do celów socjalno-bytowych i ppoż. Zapotrzebowanie wody na cele socjalno-bytowe dla projektowanego zespołu budynków: W obiekcie zatrudnionych będzie 80 osób pracujących w systemie jednozmianowym (8 godzin). Pracownicy korzystać będą z sanitariatów (normatyw 15l/db na pracownika). Obliczenia średniego dobowego zapotrzebowania na wodę. Q d1 = U 1 q c = 80x15 = 1200dm 3 /db = 1,20m 3 /db q c 15 dm 3 / (dobę 1 pracownika) Strona 12

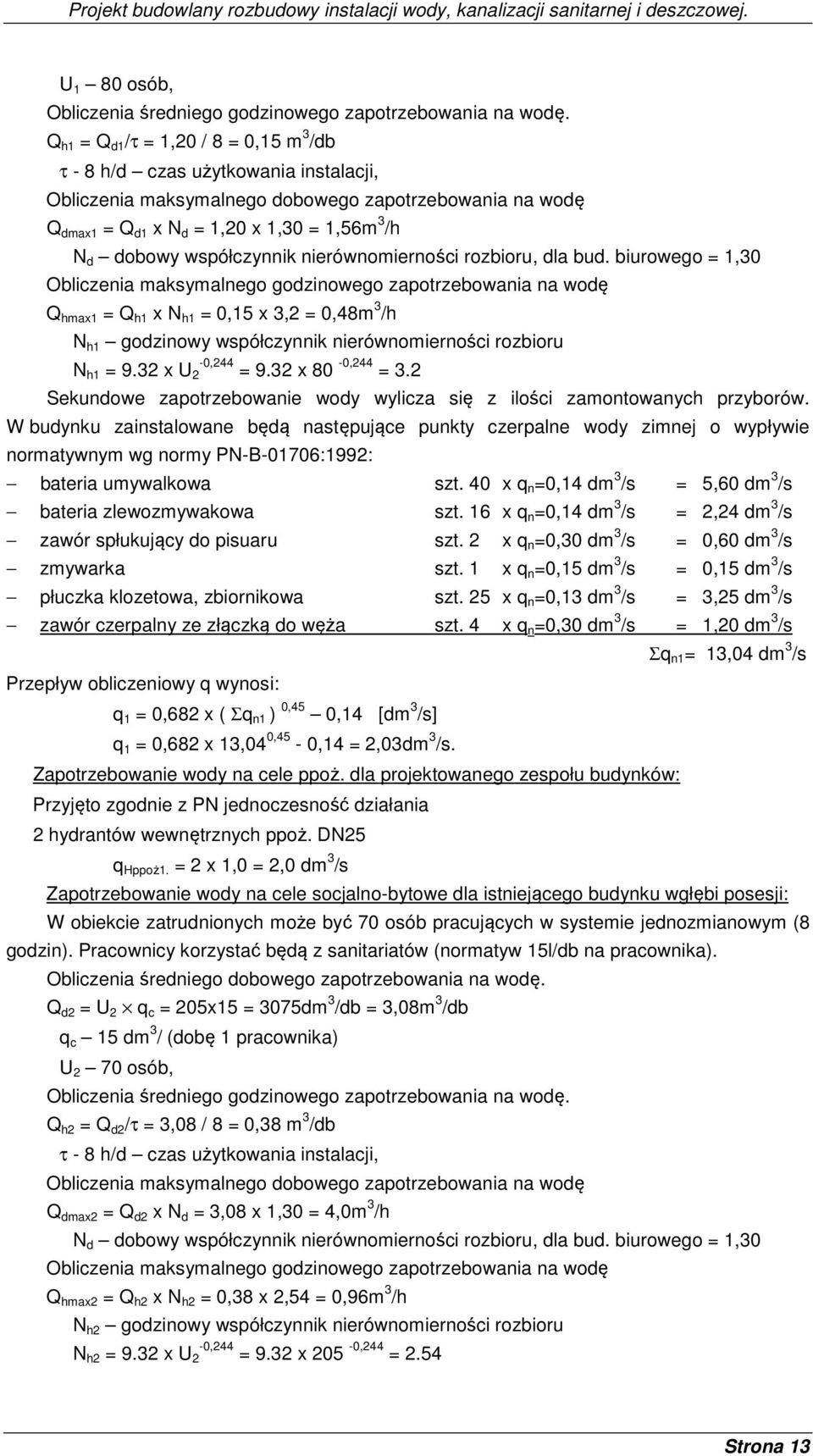

10 U 1 80 osób, Obliczenia średniego godzinowego zapotrzebowania na wodę. Q h1 = Q d1 /τ = 1,20 / 8 = 0,15 m 3 /db τ - 8 h/d czas użytkowania instalacji, Obliczenia maksymalnego dobowego zapotrzebowania na wodę Q dmax1 = Q d1 x N d = 1,20 x 1,30 = 1,56m 3 /h N d dobowy współczynnik nierównomierności rozbioru, dla bud. biurowego = 1,30 Obliczenia maksymalnego godzinowego zapotrzebowania na wodę Q hmax1 = Q h1 x N h1 = 0,15 x 3,2 = 0,48m 3 /h N h1 godzinowy współczynnik nierównomierności rozbioru N h1 = 9.32 x U -0,244 2 = 9.32 x 80-0,244 = 3.2 Sekundowe zapotrzebowanie wody wylicza się z ilości zamontowanych przyborów. W budynku zainstalowane będą następujące punkty czerpalne wody zimnej o wypływie normatywnym wg normy PN-B-01706:1992: bateria umywalkowa szt. 40 x q n =0,14 dm 3 /s = 5,60 dm 3 /s bateria zlewozmywakowa szt. 16 x q n =0,14 dm 3 /s = 2,24 dm 3 /s zawór spłukujący do pisuaru szt. 2 x q n =0,30 dm 3 /s = 0,60 dm 3 /s zmywarka szt. 1 x q n =0,15 dm 3 /s = 0,15 dm 3 /s płuczka klozetowa, zbiornikowa szt. 25 x q n =0,13 dm 3 /s = 3,25 dm 3 /s zawór czerpalny ze złączką do węża szt. 4 x q n =0,30 dm 3 /s = 1,20 dm 3 /s Σq n1 = 13,04 dm 3 /s Przepływ obliczeniowy q wynosi: q 1 = 0,682 x ( Σq n1 ) 0,45 0,14 [dm 3 /s] q 1 = 0,682 x 13,04 0,45-0,14 = 2,03dm 3 /s. Zapotrzebowanie wody na cele ppoż. dla projektowanego zespołu budynków: Przyjęto zgodnie z PN jednoczesność działania 2 hydrantów wewnętrznych ppoż. DN25 q Hppoż1. = 2 x 1,0 = 2,0 dm 3 /s Zapotrzebowanie wody na cele socjalno-bytowe dla istniejącego budynku wgłębi posesji: W obiekcie zatrudnionych może być 70 osób pracujących w systemie jednozmianowym (8 godzin). Pracownicy korzystać będą z sanitariatów (normatyw 15l/db na pracownika). Obliczenia średniego dobowego zapotrzebowania na wodę. Q d2 = U 2 q c = 205x15 = 3075dm 3 /db = 3,08m 3 /db q c 15 dm 3 / (dobę 1 pracownika) U 2 70 osób, Obliczenia średniego godzinowego zapotrzebowania na wodę. Q h2 = Q d2 /τ = 3,08 / 8 = 0,38 m 3 /db τ - 8 h/d czas użytkowania instalacji, Obliczenia maksymalnego dobowego zapotrzebowania na wodę Q dmax2 = Q d2 x N d = 3,08 x 1,30 = 4,0m 3 /h N d dobowy współczynnik nierównomierności rozbioru, dla bud. biurowego = 1,30 Obliczenia maksymalnego godzinowego zapotrzebowania na wodę Q hmax2 = Q h2 x N h2 = 0,38 x 2,54 = 0,96m 3 /h N h2 godzinowy współczynnik nierównomierności rozbioru N h2 = 9.32 x U -0,244 2 = 9.32 x 205-0,244 = 2.54 Strona 13

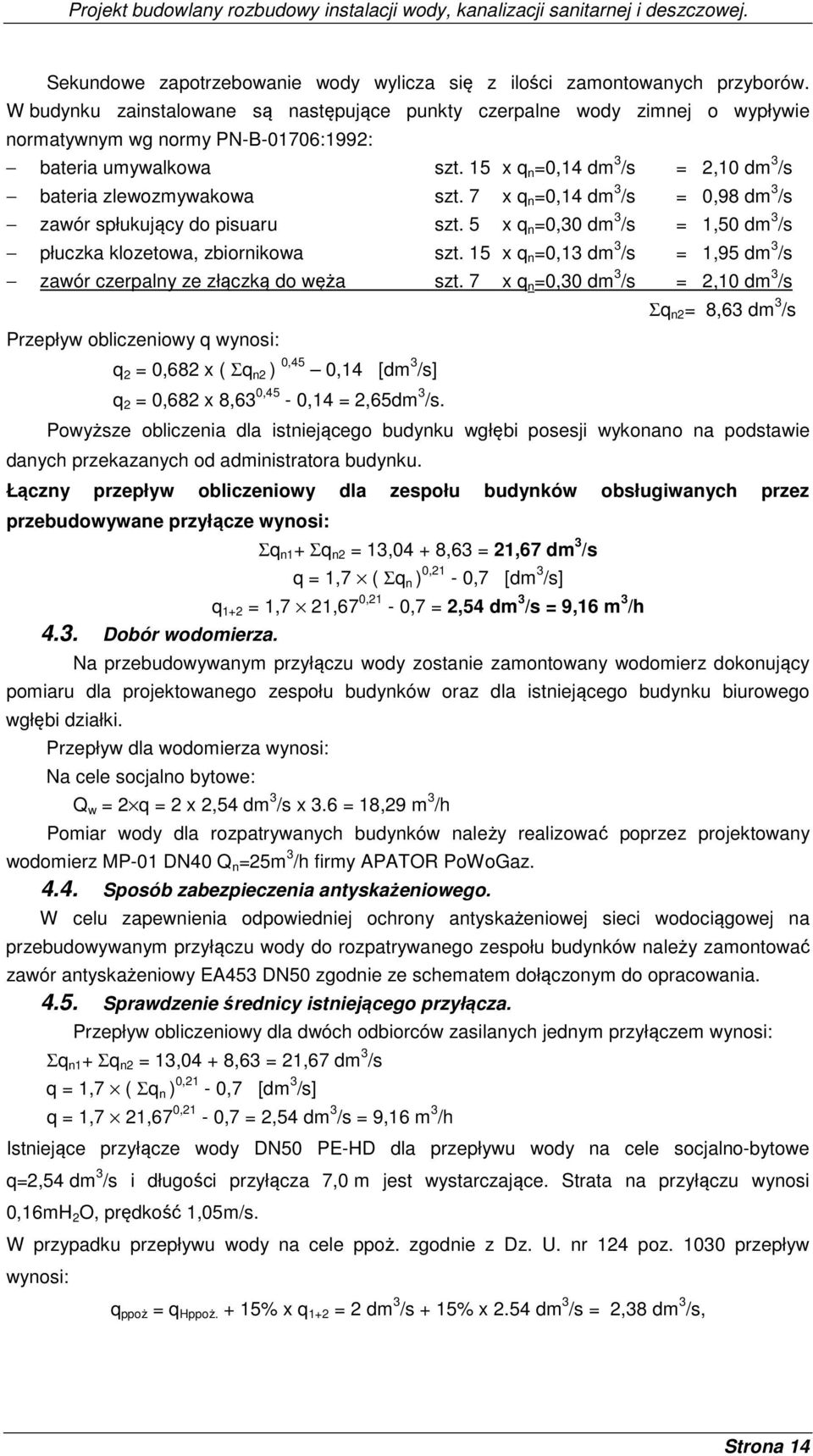

11 Sekundowe zapotrzebowanie wody wylicza się z ilości zamontowanych przyborów. W budynku zainstalowane są następujące punkty czerpalne wody zimnej o wypływie normatywnym wg normy PN-B-01706:1992: bateria umywalkowa szt. 15 x q n =0,14 dm 3 /s = 2,10 dm 3 /s bateria zlewozmywakowa szt. 7 x q n =0,14 dm 3 /s = 0,98 dm 3 /s zawór spłukujący do pisuaru szt. 5 x q n =0,30 dm 3 /s = 1,50 dm 3 /s płuczka klozetowa, zbiornikowa szt. 15 x q n =0,13 dm 3 /s = 1,95 dm 3 /s zawór czerpalny ze złączką do węża szt. 7 x q n =0,30 dm 3 /s = 2,10 dm 3 /s Przepływ obliczeniowy q wynosi: q 2 = 0,682 x ( Σq n2 ) 0,45 0,14 [dm 3 /s] q 2 = 0,682 x 8,63 0,45-0,14 = 2,65dm 3 /s. Σq n2 = 8,63 dm 3 /s Powyższe obliczenia dla istniejącego budynku wgłębi posesji wykonano na podstawie danych przekazanych od administratora budynku. Łączny przepływ obliczeniowy dla zespołu budynków obsługiwanych przez przebudowywane przyłącze wynosi: Σq n1 + Σq n2 = 13,04 + 8,63 = 21,67 dm 3 /s q = 1,7 ( Σq n ) 0,21-0,7 [dm 3 /s] q 1+2 = 1,7 21,67 0,21-0,7 = 2,54 dm 3 /s = 9,16 m 3 /h 4.3. Dobór wodomierza. Na przebudowywanym przyłączu wody zostanie zamontowany wodomierz dokonujący pomiaru dla projektowanego zespołu budynków oraz dla istniejącego budynku biurowego wgłębi działki. Przepływ dla wodomierza wynosi: Na cele socjalno bytowe: Q w = 2 q = 2 x 2,54 dm 3 /s x 3.6 = 18,29 m 3 /h Pomiar wody dla rozpatrywanych budynków należy realizować poprzez projektowany wodomierz MP-01 DN40 Q n =25m 3 /h firmy APATOR PoWoGaz Sposób zabezpieczenia antyskażeniowego. W celu zapewnienia odpowiedniej ochrony antyskażeniowej sieci wodociągowej na przebudowywanym przyłączu wody do rozpatrywanego zespołu budynków należy zamontować zawór antyskażeniowy EA453 DN50 zgodnie ze schematem dołączonym do opracowania Sprawdzenie średnicy istniejącego przyłącza. Przepływ obliczeniowy dla dwóch odbiorców zasilanych jednym przyłączem wynosi: Σq n1 + Σq n2 = 13,04 + 8,63 = 21,67 dm 3 /s q = 1,7 ( Σq n ) 0,21-0,7 [dm 3 /s] q = 1,7 21,67 0,21-0,7 = 2,54 dm 3 /s = 9,16 m 3 /h Istniejące przyłącze wody DN50 PE-HD dla przepływu wody na cele socjalno-bytowe q=2,54 dm 3 /s i długości przyłącza 7,0 m jest wystarczające. Strata na przyłączu wynosi 0,16mH 2 O, prędkość 1,05m/s. W przypadku przepływu wody na cele ppoż. zgodnie z Dz. U. nr 124 poz przepływ wynosi: q ppoż = q Hppoż. + 15% x q 1+2 = 2 dm 3 /s + 15% x 2.54 dm 3 /s = 2,38 dm 3 /s, Strona 14

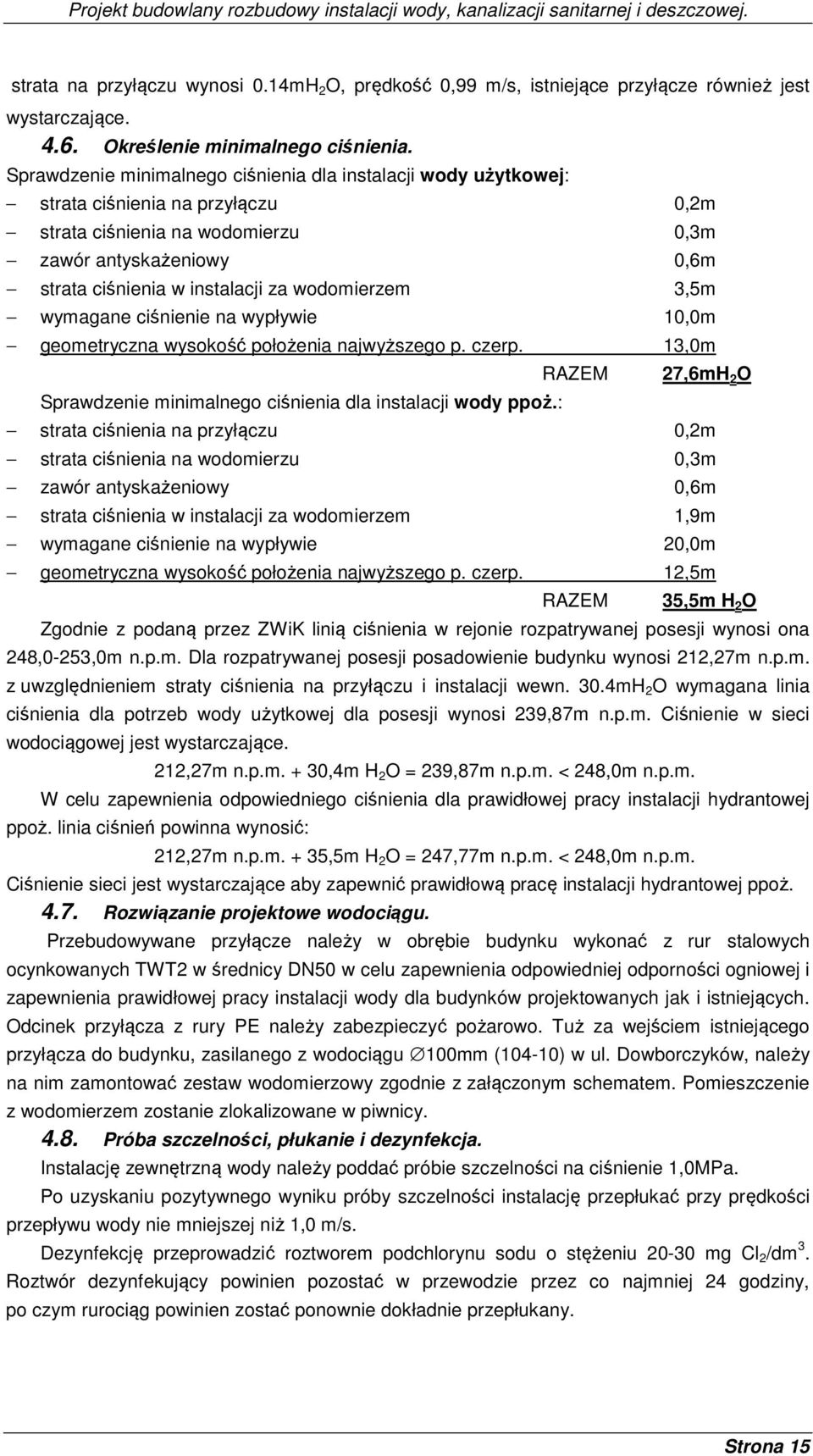

12 strata na przyłączu wynosi 0.14mH 2 O, prędkość 0,99 m/s, istniejące przyłącze również jest wystarczające Określenie minimalnego ciśnienia. Sprawdzenie minimalnego ciśnienia dla instalacji wody użytkowej: strata ciśnienia na przyłączu 0,2m strata ciśnienia na wodomierzu 0,3m zawór antyskażeniowy 0,6m strata ciśnienia w instalacji za wodomierzem 3,5m wymagane ciśnienie na wypływie 10,0m geometryczna wysokość położenia najwyższego p. czerp. 13,0m Sprawdzenie minimalnego ciśnienia dla instalacji wody ppoż.: RAZEM 27,6mH 2 O strata ciśnienia na przyłączu 0,2m strata ciśnienia na wodomierzu 0,3m zawór antyskażeniowy 0,6m strata ciśnienia w instalacji za wodomierzem 1,9m wymagane ciśnienie na wypływie 20,0m geometryczna wysokość położenia najwyższego p. czerp. 12,5m RAZEM 35,5m H 2 O Zgodnie z podaną przez ZWiK linią ciśnienia w rejonie rozpatrywanej posesji wynosi ona 248,0-253,0m n.p.m. Dla rozpatrywanej posesji posadowienie budynku wynosi 212,27m n.p.m. z uwzględnieniem straty ciśnienia na przyłączu i instalacji wewn. 30.4mH 2 O wymagana linia ciśnienia dla potrzeb wody użytkowej dla posesji wynosi 239,87m n.p.m. Ciśnienie w sieci wodociągowej jest wystarczające. 212,27m n.p.m. + 30,4m H 2 O = 239,87m n.p.m. < 248,0m n.p.m. W celu zapewnienia odpowiedniego ciśnienia dla prawidłowej pracy instalacji hydrantowej ppoż. linia ciśnień powinna wynosić: 212,27m n.p.m. + 35,5m H 2 O = 247,77m n.p.m. < 248,0m n.p.m. Ciśnienie sieci jest wystarczające aby zapewnić prawidłową pracę instalacji hydrantowej ppoż Rozwiązanie projektowe wodociągu. Przebudowywane przyłącze należy w obrębie budynku wykonać z rur stalowych ocynkowanych TWT2 w średnicy DN50 w celu zapewnienia odpowiedniej odporności ogniowej i zapewnienia prawidłowej pracy instalacji wody dla budynków projektowanych jak i istniejących. Odcinek przyłącza z rury PE należy zabezpieczyć pożarowo. Tuż za wejściem istniejącego przyłącza do budynku, zasilanego z wodociągu 100mm (104-10) w ul. Dowborczyków, należy na nim zamontować zestaw wodomierzowy zgodnie z załączonym schematem. Pomieszczenie z wodomierzem zostanie zlokalizowane w piwnicy Próba szczelności, płukanie i dezynfekcja. Instalację zewnętrzną wody należy poddać próbie szczelności na ciśnienie 1,0MPa. Po uzyskaniu pozytywnego wyniku próby szczelności instalację przepłukać przy prędkości przepływu wody nie mniejszej niż 1,0 m/s. Dezynfekcję przeprowadzić roztworem podchlorynu sodu o stężeniu mg Cl 2 /dm 3. Roztwór dezynfekujący powinien pozostać w przewodzie przez co najmniej 24 godziny, po czym rurociąg powinien zostać ponownie dokładnie przepłukany. Strona 15

13 Przed oddaniem instalacji do eksploatacji woda czerpana z niego winna odpowiadać warunkom określonym w Rozporządzeniu Ministra Zdrowia z dnia (Dz. U. Nr 203 poz. 1718). 5. Opis instalacji kanalizacji Do kanalizacji ogólnospławnej odprowadzane będą ścieki socjalno-bytowe oraz deszczowe z terenu posesji, za pośrednictwem istniejącego przyłącza DN300. Instalację kanalizacji w terenie wykonać z rur PVC-U klasy SN8 ze ścianką litą, DN , od projektowanej wewnętrznej instalacji kanalizacji sanitarnej i deszczowej w budynku do studni rewizyjnej SR1. Na odpływie ze studni SR1 w kierunku ul. Dwborczyków należy zamontować klapę zwrotną zamontowaną w kinecie studni SR1 o średnicy DN300. Studnia S1 jest studnia kontrolno pomiarową dla całej posesji Rozwiązanie projektowe kanalizacji sanitarnej. Do instalacji kanalizacji sanitarnej w terenie odprowadzone będą ścieki socjalno-bytowe. Instalację kanalizacji sanitarnej w terenie wykonać z rur PVC-U klasy SN8 ze ścianką litą, DN , od projektowanej wewnętrznej instalacji kanalizacji sanitarnej w budynku do studni rewizyjnej SR1. Rury PVC łączone na uszczelkę gumową. Rur PVC nie wolno zalewać betonem. Pozostałe szczegóły w części rysunkowej projektu. Przepływ obliczeniowy dla kanalizacji sanitarnej wg PN-EN Wartość równoważników odpływu dla przyborów sanitarnych w adaptowanym zespole budynków DU wynoszą: umywalka szt. 40 x 0,5 = 20,0 zlewozmywak szt. 16 x 0,8 = 12,8 pisuar z zaworem spłukującym szt. 2 x 0,5 = 1,0 zmywarka szt. 1 x 0,8 = 0,8 miska ustępowa szt. 25 x 2,0 = 50,0 wpust podłogowy Dn50 szt. 4 x 0,8 = 3,2 Przepływ obliczeniowy w instalacji kanalizacji sanitarnej wynosi: DU = 87,8 K = 0,5 dm 3 /s (odpływ charakterystyczny, zależny od przeznaczenia budynku) Q w = K DU 1/2 =0,5 87,8 1/2 Q w = 4,68 dm 3 /s Przejścia przewodu PVC przez ścianki studzienek wykonać w tulejach segmentowanych o odpowiedniej średnicy. Studzienki rewizyjne dla projektowanej kanalizacji zaprojektowano jako studnie betonowe o średnicy DN1200. Studzienki rewizyjne betonowe zaprojektowano z kręgów DN1200 z betonu B40 prefabrykat. Kręgi łączone na uszczelkę gumową. Wykonanie jako przejezdne. Połączenia poniżej 1,5m głębokości wykonać jak dla gruntów nawodnionych. Studzienkę wyposażyć w klamry złazowe żeliwne epoksydowane a dno wyprofilować dla danego typu studni w formie łączenia lub przelotu. Włazy studni D=600mm klasy D400. Projektowaną studzienkę rewizyjną należy zabezpieczyć przeciwwilgociowo dwukrotnie Abizolem P.+G. Pozostałe szczegóły w części rysunkowej projektu. Instalację kanalizacji sanitarnej przed zasypaniem zgłosić do powykonawczej inwentaryzacji geodezyjnej. Strona 16

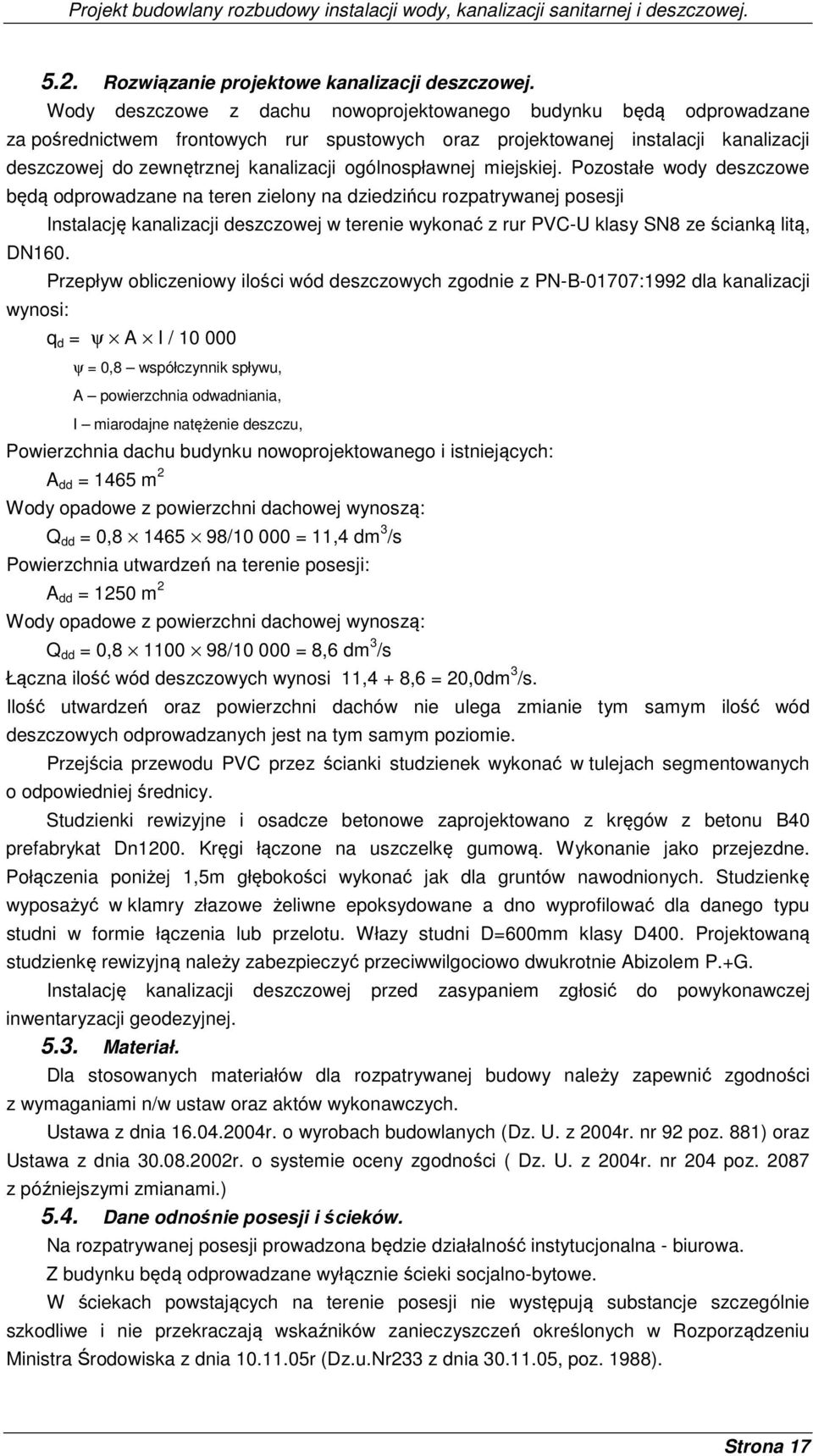

14 5.2. Rozwiązanie projektowe kanalizacji deszczowej. Wody deszczowe z dachu nowoprojektowanego budynku będą odprowadzane za pośrednictwem frontowych rur spustowych oraz projektowanej instalacji kanalizacji deszczowej do zewnętrznej kanalizacji ogólnospławnej miejskiej. Pozostałe wody deszczowe będą odprowadzane na teren zielony na dziedzińcu rozpatrywanej posesji DN160. wynosi: Instalację kanalizacji deszczowej w terenie wykonać z rur PVC-U klasy SN8 ze ścianką litą, Przepływ obliczeniowy ilości wód deszczowych zgodnie z PN-B-01707:1992 dla kanalizacji q d = ψ A I / ψ = 0,8 współczynnik spływu, A powierzchnia odwadniania, I miarodajne natężenie deszczu, Powierzchnia dachu budynku nowoprojektowanego i istniejących: A dd = 1465 m 2 Wody opadowe z powierzchni dachowej wynoszą: Q dd = 0, / = 11,4 dm 3 /s Powierzchnia utwardzeń na terenie posesji: A dd = 1250 m 2 Wody opadowe z powierzchni dachowej wynoszą: Q dd = 0, / = 8,6 dm 3 /s Łączna ilość wód deszczowych wynosi 11,4 + 8,6 = 20,0dm 3 /s. Ilość utwardzeń oraz powierzchni dachów nie ulega zmianie tym samym ilość wód deszczowych odprowadzanych jest na tym samym poziomie. Przejścia przewodu PVC przez ścianki studzienek wykonać w tulejach segmentowanych o odpowiedniej średnicy. Studzienki rewizyjne i osadcze betonowe zaprojektowano z kręgów z betonu B40 prefabrykat Dn1200. Kręgi łączone na uszczelkę gumową. Wykonanie jako przejezdne. Połączenia poniżej 1,5m głębokości wykonać jak dla gruntów nawodnionych. Studzienkę wyposażyć w klamry złazowe żeliwne epoksydowane a dno wyprofilować dla danego typu studni w formie łączenia lub przelotu. Włazy studni D=600mm klasy D400. Projektowaną studzienkę rewizyjną należy zabezpieczyć przeciwwilgociowo dwukrotnie Abizolem P.+G. Instalację kanalizacji deszczowej przed zasypaniem zgłosić do powykonawczej inwentaryzacji geodezyjnej Materiał. Dla stosowanych materiałów dla rozpatrywanej budowy należy zapewnić zgodności z wymaganiami n/w ustaw oraz aktów wykonawczych. Ustawa z dnia r. o wyrobach budowlanych (Dz. U. z 2004r. nr 92 poz. 881) oraz Ustawa z dnia r. o systemie oceny zgodności ( Dz. U. z 2004r. nr 204 poz z późniejszymi zmianami.) 5.4. Dane odnośnie posesji i ścieków. Na rozpatrywanej posesji prowadzona będzie działalność instytucjonalna - biurowa. Z budynku będą odprowadzane wyłącznie ścieki socjalno-bytowe. W ściekach powstających na terenie posesji nie występują substancje szczególnie szkodliwe i nie przekraczają wskaźników zanieczyszczeń określonych w Rozporządzeniu Ministra Środowiska z dnia r (Dz.u.Nr233 z dnia , poz. 1988). Strona 17

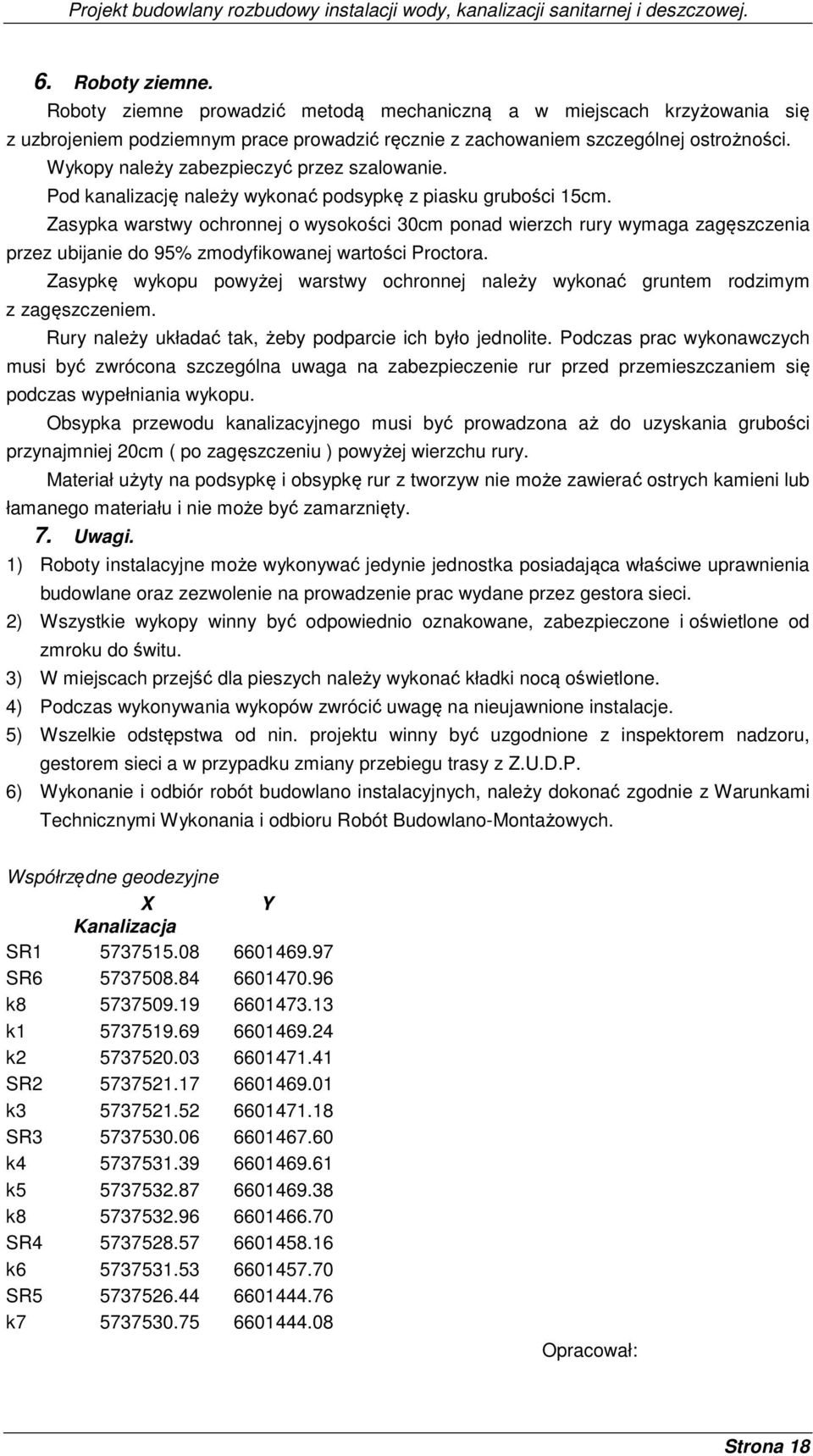

15 6. Roboty ziemne. Roboty ziemne prowadzić metodą mechaniczną a w miejscach krzyżowania się z uzbrojeniem podziemnym prace prowadzić ręcznie z zachowaniem szczególnej ostrożności. Wykopy należy zabezpieczyć przez szalowanie. Pod kanalizację należy wykonać podsypkę z piasku grubości 15cm. Zasypka warstwy ochronnej o wysokości 30cm ponad wierzch rury wymaga zagęszczenia przez ubijanie do 95% zmodyfikowanej wartości Proctora. Zasypkę wykopu powyżej warstwy ochronnej należy wykonać gruntem rodzimym z zagęszczeniem. Rury należy układać tak, żeby podparcie ich było jednolite. Podczas prac wykonawczych musi być zwrócona szczególna uwaga na zabezpieczenie rur przed przemieszczaniem się podczas wypełniania wykopu. Obsypka przewodu kanalizacyjnego musi być prowadzona aż do uzyskania grubości przynajmniej 20cm ( po zagęszczeniu ) powyżej wierzchu rury. Materiał użyty na podsypkę i obsypkę rur z tworzyw nie może zawierać ostrych kamieni lub łamanego materiału i nie może być zamarznięty. 7. Uwagi. 1) Roboty instalacyjne może wykonywać jedynie jednostka posiadająca właściwe uprawnienia budowlane oraz zezwolenie na prowadzenie prac wydane przez gestora sieci. 2) Wszystkie wykopy winny być odpowiednio oznakowane, zabezpieczone i oświetlone od zmroku do świtu. 3) W miejscach przejść dla pieszych należy wykonać kładki nocą oświetlone. 4) Podczas wykonywania wykopów zwrócić uwagę na nieujawnione instalacje. 5) Wszelkie odstępstwa od nin. projektu winny być uzgodnione z inspektorem nadzoru, gestorem sieci a w przypadku zmiany przebiegu trasy z Z.U.D.P. 6) Wykonanie i odbiór robót budowlano instalacyjnych, należy dokonać zgodnie z Warunkami Technicznymi Wykonania i odbioru Robót Budowlano-Montażowych. Współrzędne geodezyjne X Y Kanalizacja SR SR k k k SR k SR k k k SR k SR k Opracował: Strona 18

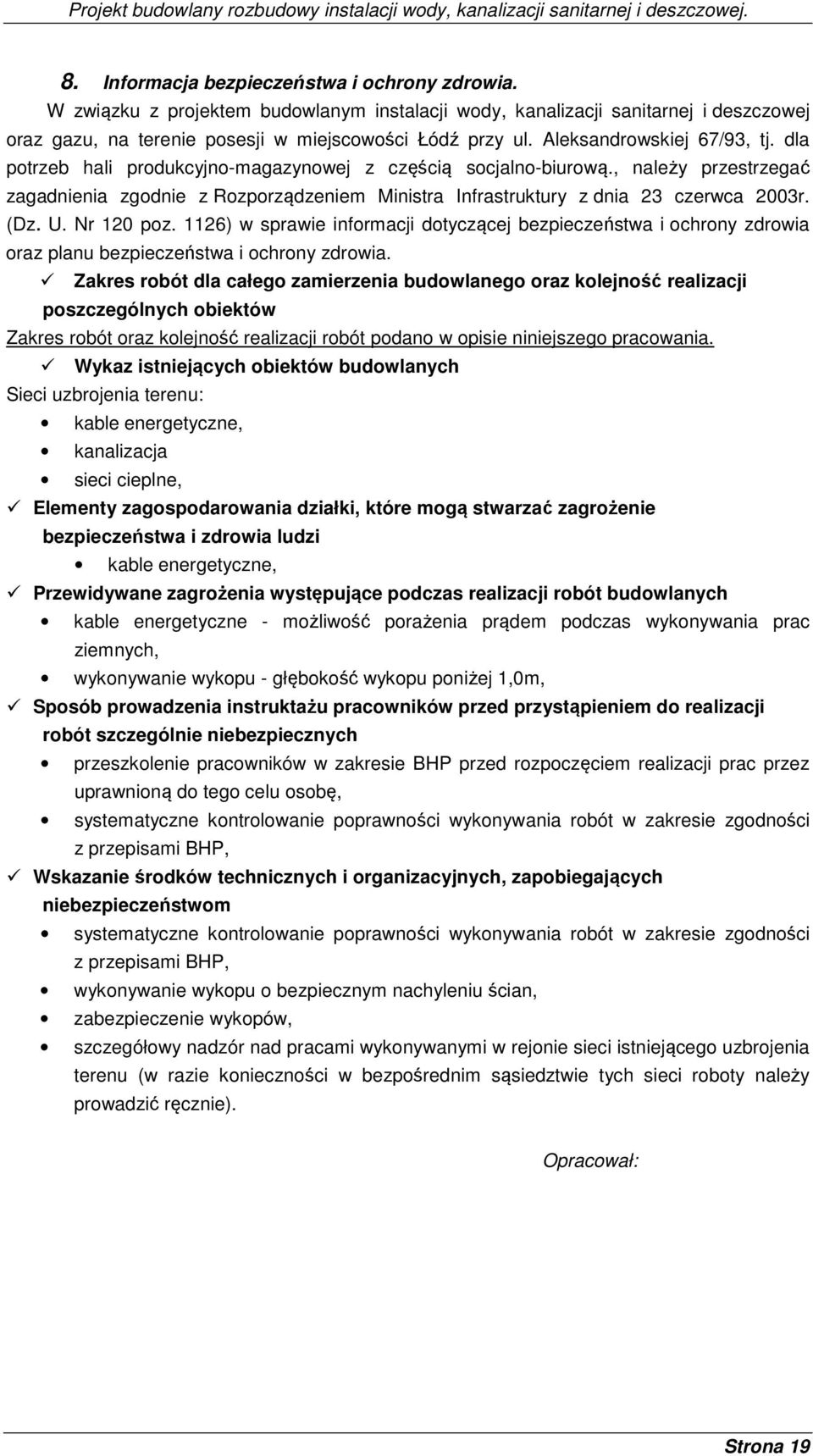

16 8. Informacja bezpieczeństwa i ochrony zdrowia. W związku z projektem budowlanym instalacji wody, kanalizacji sanitarnej i deszczowej oraz gazu, na terenie posesji w miejscowości Łódź przy ul. Aleksandrowskiej 67/93, tj. dla potrzeb hali produkcyjno-magazynowej z częścią socjalno-biurową., należy przestrzegać zagadnienia zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. (Dz. U. Nr 120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót oraz kolejność realizacji robót podano w opisie niniejszego pracowania. Wykaz istniejących obiektów budowlanych Sieci uzbrojenia terenu: kable energetyczne, kanalizacja sieci cieplne, Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi kable energetyczne, Przewidywane zagrożenia występujące podczas realizacji robót budowlanych kable energetyczne - możliwość porażenia prądem podczas wykonywania prac ziemnych, wykonywanie wykopu - głębokość wykopu poniżej 1,0m, Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych przeszkolenie pracowników w zakresie BHP przed rozpoczęciem realizacji prac przez uprawnioną do tego celu osobę, systematyczne kontrolowanie poprawności wykonywania robót w zakresie zgodności z przepisami BHP, Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom systematyczne kontrolowanie poprawności wykonywania robót w zakresie zgodności z przepisami BHP, wykonywanie wykopu o bezpiecznym nachyleniu ścian, zabezpieczenie wykopów, szczegółowy nadzór nad pracami wykonywanymi w rejonie sieci istniejącego uzbrojenia terenu (w razie konieczności w bezpośrednim sąsiedztwie tych sieci roboty należy prowadzić ręcznie). Opracował: Strona 19
