1 System CrossBoard innowacyjny system sterowania i zasilania WYGODNE ZAKUPY ONLINE! w biurze, jak i w podróży z aplikacji Live Phone INFORMACJA O DOSTĘPNOŚCI PRODUKTÓW z Centrum Logistycznego w Warszawie w SCHRACK STORE z Centrum Dystrybucyjnego w Guntramsdorf ENERGIA PRZEMYSŁ BUDOWNICTWO BEZPIECZEŃSTWO DANE KABLE OŚWIETLENIE FOTOWOLTAIKA

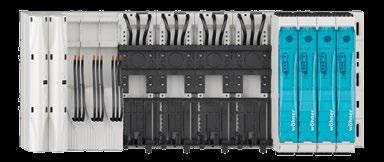

2 W System CrossBoard 2 w SCHRACK-INFO System CrossBoard to modułowe rozwiązanie do bezpiecznego, prostego i szybkiego rozdziału energii elektrycznej do 125A, szczególnie polecany w systemach sterowania i zasilania maszyn. System CrossBoard jest dostępny o szerokości 225mm oraz 405mm. Oba warianty współpracują z systemem 60Classic. Standardowy zestaw składa się z mniejszej lub większej wersji CrossBoard (225mm lub 405mm), modułu zasilania CRITO, trzech uniwersalnych adapterów EQUES dla różnych wartości prądu, hybrydowego softstartera MOTUS i hybrydowego przełącznika OMUS. Większa wersja CrossBoard o wymiarach 405x160mm. Mniejsza wersja CrossBoard o wymiarach 225x160mm.

3 W Zalety systemu CrossBoard w SCHRACK-INFO Bezpieczeństwo CrossBoard to wysoki poziom bezpieczeństwa i całkowita ochrona przed dotykiem części czynnych. Pozwala on na realizację rozdziału energii elektrycznej zgodnie z wymaganiami norm PN-EN oraz UL 508 o stopniu ochrony IP Szybkość CrossBoard jest systemem pozwalającym na znaczną oszczędność czasu. System można rozbudowywać zaraz po rozpakowaniu i zamontować na szynie TH35. Prostota Urządzenia oraz komponenty można w szybki i prosty sposób umieszczać na systemie CrossBoard. Montaż elementów jest zatrzaskowy i zapewnia solidne połączenie i dopasowanie. Konstrukcja systemu zapobiega występowaniu pomyłek łączeniowych. Kompatybilność Na systemie CrossBoard, przy użyciu adapterów CrossLink można zamontować komponenty dostosowane do standardowego system szyn 60Classic czy 60Compact. Jako system uniwersalny, CrossBoard jest systemem otwartym na komponenty innych producentów Żłobienia w systemie CrossBoard występują co 4,5mm. Oznacza to szybki i prosty montaż elementów o skoku zacisków 4,5mm lub 9 mm.

4 W System CrossBoard nowe, gotowe rozwiązanie 4 w SCHRACK-INFO CrossBoard to zupełnie nowy system, który łączy w sobie zalety systemu szyn wysokiej jakości, z tradycyjnym oprzewodowaniem na szynach TH 35. CrossBoard jest systemem dostarczanym jako kompletna całość, który można wyposażać w komponenty zaraz po rozpakowaniu. Te innowacyjne rozwiązanie oszczędza czas i pieniądze. Pełna ochrona przed dotykiem części czynnych, pozwala na pracę w zgodzie z obowiązującym prawem i przepisami BHP. W CrossBoard system stosowany na całym świecie UL 508 Sprawdzony i akceptowany na całym świecie system spełnia standard narzucony przez normy UL. Spełnienie warunków wymaganych dla rozdzielnic przemysłowych na rynku amerykańskim, zgodnie z normą UL508A, pozwala na uzyskanie akceptacji systemu na tym trudnym rynku. Prowadzi to nie tylko do łatwiejszego uzyskania homologacji, ale również do obniżenia kosztów. Zintegrowana osłona zapewnia skuteczną ochronę przed dotykiem Zintegrowane szyny zbiorcze

5 W System CrossBoard błyskawiczny montaż w SCHRACK-INFO Czas to pieniądz - dotyczy to również instalacji wyposażenia rozdzielnic. Z systemem CrossBoard montaż jest prosty i całkowicie beznarzędziowy. Dotyczy to zarówno montażu systemu CrossBoard w rozdzielnicy, jak i samych elementów wyposażenia na systemie CrossBoard. 5 W CrossBoard montaż systemu w Szyna TH 35 System CrossBoard jest dostarczany jako gotowy do montażu na szynie TH 35 w wersji wysokiej (35x15mm) lub płaskiej (35x7,5mm). w Płyta montażowa System CrossBoard może zostać przykręcony do płyty montażowej, dzięki dopasowanym otworom montażowym. w Montaż komponentów CrossBoard Komponenty mogą zostać zamontowane na systemie CrossBoard bez użycia narzędzi (na zatrzask ). Takie rozwiązanie pozwala na zapewnienie w jednej operacji połączenia mechanicznego i elektrycznego. w Demontaż komponentów CrossBoard Urządzenia mogą być w prosty sposób demontowane i ponownie instalowane w innym miejscu systemu CrossBoard. Ze względu na bezpieczeństwo, mechanizm zatrzaskowy należy zwolnić przy użyciu wkrętaka. Chroni to urządzenia przed niechcianym odłączeniem lub przemieszczeniem.

6 W System CrossBoard proste tworzenie systemów rozdziału mocy i sterowania 6 Instalacja systemu CrossBoard Tradycyjne oprzewodowanie to wyższy koszt pracy

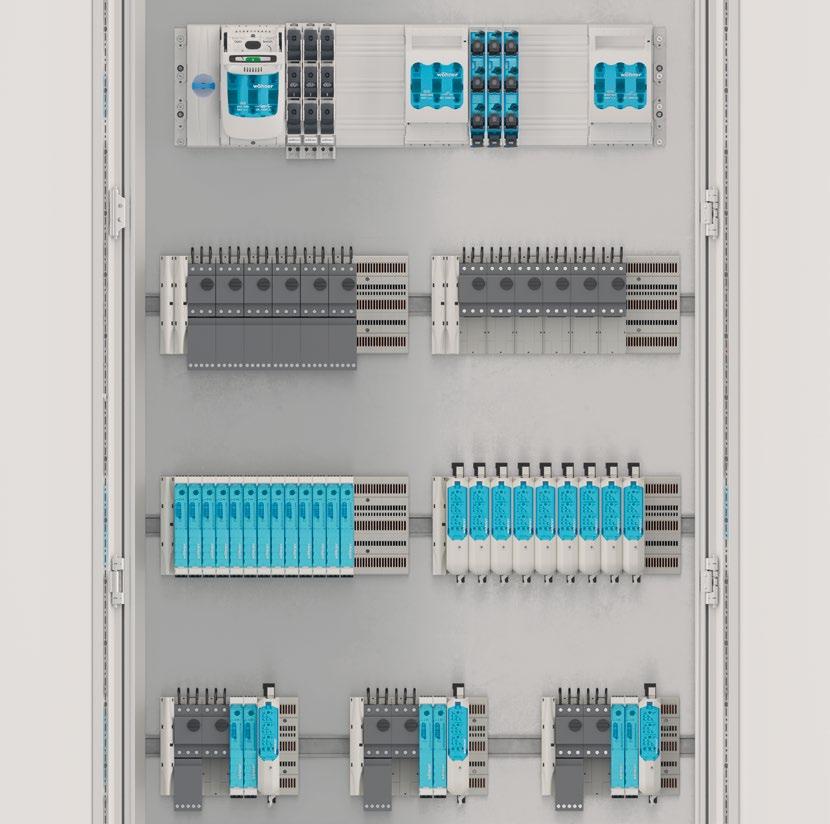

7 w SCHRACK-INFO CrossBoard jest platformą o prostej modułowej konstrukcji. Dzięki CrossBoard użytkownik wprowadza do systemu rozdziału mocy uporządkowanie, przy jednoczesnym zachowaniu elastyczności. Możliwe jest również zestawienie kilku modułów CrossBoard lub ich kombinacje z konwencjonalnymi systemami szyn. 7 CrossBoard to oszczędność czasu montażu. W porównaniu do urządzeń wymagających bezpośredniego oprzewodowania i podłączenia za pomocą standardowych zacisków. Instalacja przy pomocy CrossBoard jest nieporównywalnie szybsza. System CrossBoard może być zamontowany w rozdzielnicy, a następnie wyposażany w komponenty, bądź też instalowany jako kompletny system. CrossBoard znakomicie sprawdza się jako wyposażenie: rozdzielnic głównych lub lokalnych, układów sterowania maszyn elektrycznych czy sterowania systemami klimatyzacyjnymi. Zdecentralizowany rozdział mocy Łatwe dopasowanie do obudowy maszyny lub urządzenia Główny rozdział mocy

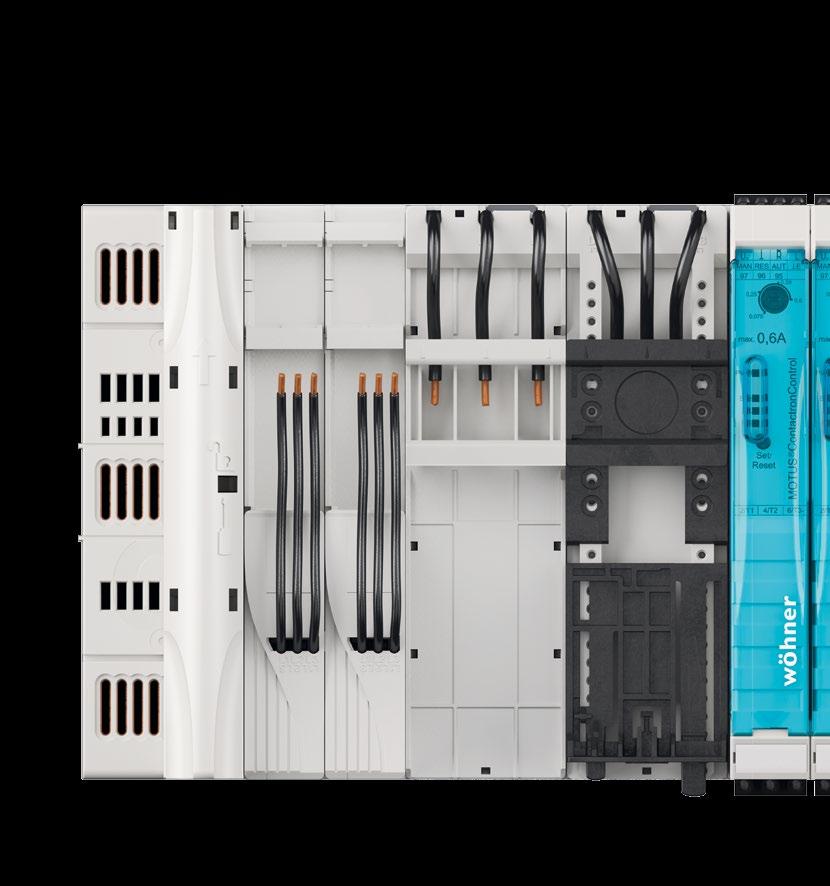

8 W System CrossBoard zestaw startowy 8 w SCHRACK-INFO Zestaw startowy CrossBoard składa się z jednostki bazowej, szeregu adapterów, hybrydowych softstarterów i wyłączników. w CrossBoard 225, CrossBoard 405 Płyta łączeniowa dla komponentów: Prąd znamionowy: 125A Szerokość: 225mm/405mm Wysokość: 160mm Wytrzymałość zwarciowa: Ipk=25kA Napięcie znamionowe (IEC): 690V AC/600V DC Napięcie znamionowe (UL): 600V AC/DC SI SI114050

9 w OMUS CrossBoard SI Hybrydowy wyłącznik OMUS jest przeznaczony do załączania odbiorów o charakterze rezystancyjnym. Technologia hybrydowa to mniejsze straty mocy i większa żywotność. Prąd ciągły do 25A Szerokość: 36mm 4 zintegrowane funkcje: zasilanie, zabezpieczenie z bezpiecznikami, monitorowanie, hybrydowa technologia załączania Możliwość przełączania w układzie 3-biegunowym lub 1-biegunowym Do 30 mln. cykli łączeniowych w EQUES CrossBoard Slim SI Adapter EQUES o szerokości 22,5mm może być wykorzystany do zasilania przekaźników kontrolnych lub pomiarowych. Obudowa zawiera miejsce do montażu wkładek bezpiecznikowych 10x38 lub Klasy CC. Prąd znamionowy: 16A Szerokość: 22,5mm Przekrój podłączeniowy: 2,5mm 2 Miejsce na wkładki bezpiecznikowe 10x38 lub klasy CC do 16A Montaż urządzeń na szynie montażowej 9 w CRITO CrossBoard SI Zasilanie systemu CrossBoard odbywa się przez moduł podłączeniowy CRITO. Prąd znamionowy: max 80A Szerokość: 22,5mm Zaciski podłączeniowe: 1,5-16 mm 2 Zatrzaskowa technologia montażu przewodów Osłona w zestawie w MOTUS CrossBoard SI361090, SI361100, SI Hybrydowy softstarter do 4kW. Do układów bezpośrednich i nawrotnych, do ochrony przed przeciążeniem i do wyłączenia awaryjnego. Powoduje znaczne zmniejszenie zapotrzebowania na okablowanie. 3 warianty: do 0,6A, do 2,4A oraz do 9A Szerokość: 22,5mm Hybrydowa technologia łączeniowa Do 30 mln. cykli łączeniowych w EQUES CrossBoard Basic EQUES adapter do montażu wyłączników silnikowych Prąd znamionowy: do 32A Szerokość: 45mm Montaż urządzeń na szynie montażowej Przewody podłączeniowe: 2,5mm 2, 6mm 2 w EQUES CrossBoard Comfort Adapter EQUES CrossBoard Comfort do montażu softstarterów różnych producentów. Prąd znamionowy: do 45A Szerokość: 45mm Możliwość montażu urządzeń na szynie montażowej Przewody podłączeniowe: 2,5mm 2, 4mm 2, 6mm 2 lub 10mm 2 Akcesoria do montażu styczników SI326660, SI SI326680, SI326760, SI326840, SI326920

10 W System CrossBoard nieograniczone możliwości 10 w SCHRACK-INFO System CrossBoard o modułowej konstrukcji może być łatwo dostosowany do konkretnych wymagań i potrzeb. Dzięki temu system zapewnia dużą elastyczność przy montażu i eksploatacji. Moduł CRITO umożliwia doprowadzenie zasilania do systemu CrossBoard. Wyłączniki silnikowe i softstartery mogą zostać podłączone przy użyciu adapterów EQUES. Odbiory o charakterze rezystancyjnym mogą być kontrolowane za pomocą hybrydowego wyłącznika OMUS. Hybrydowy Softstart MOTUS steruje silnikami elektrycznymi do 4kW bezpośrednio z systemu CrossBoard. Konfiguracja 1 System CrossBoard w połączeniu z adapterami o szerokości 22,5 i 45mm oraz systemem MOTUS. Konfiguracja 2 Prosta konstrukcja dla wyłączników silnikowych ze stycznikami. Konfiguracja 3 CrossBoard rozwiązanie dla układów klimatyzacji. Konfiguracja 4 CrossBoard w połączeniu z systemem MOTUS dla napędów elektrycznych

11 W Elementy systemu CrossBoard OPIS CrossBoard Podstawa CrossBoard, ochrona przed dotykiem, technologia CrossLink PRĄD ZNAMIONOWY WYMIARY DOSTĘPNOŚĆ NR KATALOGOWY CrossBoard A 225 x 160mm SI CrossBoard A 405 x 160mm SI CRITO CrossBoard Moduł podłączeniowy - zasilający, 3 polowy, zatrzaskowy, z osłoną, technologia CrossLink 1,5-16mm 2 max. 80A 22,5 x 160mm SI EQUES CrossBoard Slim Adapter wąski, z podstawą bezpiecznikową 10x38, technologia CrossLink 2,5mm 2 (AWG14) 16A 22,5 x 160mm SI EQUES CrossBoard Basic Adapter z szynami TH 35, bez możliwości regulowania szyn, technologia CrossLink 2,5mm 2 (AWG14) 16A 45 x 160mm SI mm 2 (AWG10) 32A 45 x 160mm SI EQUES CrossBoard Comfort Adapter z regulowanymi szynami TH35, technologia CrossLink 2,5mm 2 (AWG14) 16A 45 x 160mm SI mm 2 (AWG12) 25A 45 x 160mm SI mm 2 (AWG10) 32A 45 x 160mm SI mm 2 (AWG8) 45A 45 x 160mm SI Akcesoria do EQUES CrossBoard Comfort Szyna montażowa 45mm 45mm SI Element pozycjonujący do styczników i wyłączników silnikowych wielkości 0 i 00 45mm SI Element pozycjonujący do wyłączników silnikowych serii BE5 45mm SI MOTUS CrossBoard Softstart do silników, z funkcją rewersyjną, technologia CrossLink MOTUS softstart, 0,6A 0,075-0,6A 22,5 x 160mm SI MOTUS softstart, 2,4A 0,18-2,4A 22,5 x 160mm SI MOTUS softstart, 9,0A 1,5-9A 22,5 x 160mm SI OMUS CrossBoard Wyłącznik do obciążeń rezystancjach, technologia CrossLink OMUS wyłącznik, IEC 125A 36 x 160mm SI OMUS wyłącznik, UL 125A 36 x 160mm SI produkt dostępny z Centrum Logistycznego w Warszawie produkt dostępny w SCHRACK STORE produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży)

12 Proste i szybkie projektowanie Pobierz za darmo WERYFIKACJA PRZYROSTU TEMPERATURY PEŁNA DOKUMENTACJA PROJEKTOWANIE ZGODNOŚĆ Z NORMAMI Zgodnie z PN-EN Projektuj instalacje szybko, wygodnie i zgodnie z PN-EN Poznaj bezpłatne programy: Schrack CAD znacznie ułatwia projektowanie instalacji w środowisku CAD. To bezpłatna nakładka na AutoCAD lub BricsCAD do projektowania instalacji elektrycznych, teletechnicznych, oświetlanych oraz automatyki. Schrack DESIGN to program autonomiczny, niewymagający środowiska CAD. Pozwala szybko i wygodnie wykonywać projekty standardowych rozdzielnic w oparciu o asortyment Schrack Technik oraz innych producentów. CENTRALA WIEDEŃ SCHRACH TECHNIK GMBH Seybelgasse 13, a-1230 Wien TEL. +43 (01) info@schrack.com CENTRUM LOGISTYCZNE I KOMPETENCYJNE DLA POLSKI SCHRACK TECHNIK POLSKA SP. Z O.O. ul. Staniewicka 5, Warszawa Prologis Park Warszawa II, Budynek 2 TEL / FAX / kontakt@schrack.pl F-CROS-PL7
