WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE 6 ka

Transkrypt

1 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE 6 ka W WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE A, SERIA BCFO INFORMACJE OGÓLNE 82 BC Wskaźnik położenia styków głównych, wskaźnik wyzwolenia Czułe na prąd przemienny sinusoidalny i prąd pulsacyjny stały (typ A) Dowolna pozycja montażu Dowolna podłączenia zasilania Podczas używania wyłączników różnicowoprądowych należy dobezpieczyć je bezpiecznikiem o podanym prądzie znamionowym wydrukowanym na urządzeniu. W WSKAZÓWKI Wyłącznik 4-biegunowy może być zastosowany jako 3-biegunowy (wykorzystujemy zaciski 1-2, 3-4, 5-6) lub 2-biegunowy (1-2, 5-6). Dla sprawnego działania zaleca się testowanie wyłącznika raz w miesiącu za pomocą przycisku T (TEST). Test wyłącznika sprawdza tylko działanie wyłącznika (na prąd upływu). Nie zastępuje to wykonania niezbędnych pomiarów (rezystancji uziemienia RE, rezystancji izolacji). W NORMA IEC/EN W AKCESORIA Styki pomocnicze Styki sygnałowe Moduł zdalnego sterowania (FSA) Oszynowanie Osłony zacisków W DANE TECHNICZNE Napięcie znamionowe: 230/400 V AC 4-biegunowy, 230 V AC 2-biegunowy, 50 Hz Temperatura pracy: -25 C do +40 C Maks. dobezpieczenie: In = 16 A Przeciążenie: 10 A gg/gl Zwarcie: 63 A gg/gl In = A 25 A gg/gl 63 A gg/gl In = 63 A 40 A gg/gl 63 A gg/gl In = 80 A 50 A gg/gl 80 A gg/gl In = 100 A 63 A gg/gl 100 A gg/gl Dla wyłączników BCF0-VF In = 40 A 40 A gg/gl 80 A gg/gl zawierających dobezpieczenie * ) In = 63 A 63 A gg/gl 80 A gg/gl Zdolność zwarciowa: 6/10 ka, z dobezpieczeniem 63 A gl, patrz nadruk Zaciski: windowe dwustronne, 1 35 mm 2 pojedynczy, 2 x 16 mm 2 wielożyłowy Ochrona przed dotykiem bezpośrednim: zgodne z VBG 4 Znamionowy prąd upływu: 30 ma, 100 ma, 300 ma, 500 ma (inne na życzenie) Trwałość: elektryczna łączeń, mechaniczna łączeń Ilość lamp: maks. 20 EVG na fazę, maks. 60 na wyłącznik Montaż: na szynie TH 35 (zgodnie z EN 50022) Odporność udarowa: > 250 A (8/20 μs) > 3 ka (8/20 μs) typ G > 5 ka (8/20 μs) typ S Czas wyzwalania: bezzwłoczny min. 10 ms zwłoki, krótkozwłoczne (typ G) min. 40 ms zwłoki, selektywne (typ S) Stopień ochrony: IP40 oraz pokrywa IP20 * ) Wyłącznik może być zabezpieczony przed przeciążeniami wkładką gl o wartości prądu znamionowego równej prądowi znamionowego wyłącznika różnicowoprądowego W WYMIARY I SCHEMATY 2 4N N T T H H T T N N

2 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE 6 ka W WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE SERII BCFO 6 ka W TYP AC, WYTRZYMAŁOŚĆ UDAROWA 250 A (8/20 μs), 6 ka 4271 PRĄD ZNAMIONOWY / WYM (SxWxG) mm OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ILOŚĆ BIEGUNÓW / PRĄD UPŁYWU 25 A / 2 / 0,03 A 35 x 80 x 76 1 BCFO 25/2/ BC A / 2 / 0,1 A 35 x 80 x 76 1 BCFO 25/2/ BC A / 2 / 0,3 A 35 x 80 x 76 1 BCFO 25/2/ BC A / 2 / 0,03 A 35 x 80 x 76 1 BCFO 40/2/ BC A / 2 / 0,1 A 35 x 80 x 76 1 BCFO 40/2/ BC A / 2 / 0,3 A 35 x 80 x 76 1 BCFO 40/2/ BC A / 2 / 0,03 A 35 x 80 x 76 1 BCFO 63/2/ BC A / 2 / 0,1 A 35 x 80 x 76 1 BCFO 63/2/ BC A / 2 / 0,3 A 35 x 80 x 76 1 BCFO 63/2/ BC A / 4 / 0,03 A 70 x 80 x 76 1 BCFO 25/4/ BC A / 4 / 0,1 A 70 x 80 x 76 1 BCFO 25/4/ BC A / 4 / 0,3 A 70 x 80 x 76 1 BCFO 25/4/ BC A / 4 / 0,03 A 70 x 80 x 76 1 BCFO 40/4/ BC A / 4 / 0,1 A 70 x 80 x 76 1 BCFO 40/4/ BC A / 4 / 0,3 A 70 x 80 x 76 1 BCFO 40/4/ BC A / 4 / 0,03 A 70 x 80 x 76 1 BCFO 63/4/ BC A / 4 / 0,1 A 70 x 80 x 76 1 BCFO 63/4/ BC A / 4 / 0,3 A 70 x 80 x 76 1 BCFO 63/4/ BC W TYP A, WYTRZYMAŁOŚĆ UDAROWA 250 A (8/20 μs), 6 ka 4271 Do zabezpieczenia w szczególnych przypadkach przed prądami stałymi pulsacyjnymi PRĄD ZNAMIONOWY / WYM (SxWxG) mm OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ILOŚĆ BIEGUNÓW / PRĄD UPŁYWU 25 A / 2 / 0,03 A 35 x 80 x 76 1 BCFO 25/2/ BC A / 2 / 0,3 A 35 x 80 x 76 1 BCFO 25/2/ BC A / 2 / 0,03 A 35 x 80 x 76 1 BCFO 40/2/ BC A / 2 / 0,3 A 35 x 80 x 76 1 BCFO 40/2/ BC A / 2 / 0,03 A 35 x 80 x 76 1 BCFO 63/2/ BC A / 2 / 0,3 A 35 x 80 x 76 1 BCFO 63/2/ BC A / 4 / 0,03 A 70 x 80 x 76 1 BCFO 25/4/ BC A / 4 / 0,1 A 70 x 80 x 76 1 BCFO 25/4/ BC A / 4 / 0,3 A 70 x 80 x 76 1 BCFO 25/4/ BC A / 4 / 0,03 A 70 x 80 x 76 1 BCFO 40/4/ BC A / 4 / 0,3 A 70 x 80 x 76 1 BCFO 40/4/ BC A / 4 / 0,03 A 70 x 80 x 76 1 BCFO 63/4/ BC A / 4 / 0,3 A 70 x 80 x 76 1 BCFO 63/4/ BC Logistycznego w Warszawie Dystrybucyjnego w Guntramsdorf produkt dostępny w STORE BRAK produkt na zamówienie (warunki realizacji IKONKI wg uzgodnień z Działem Sprzedaży)

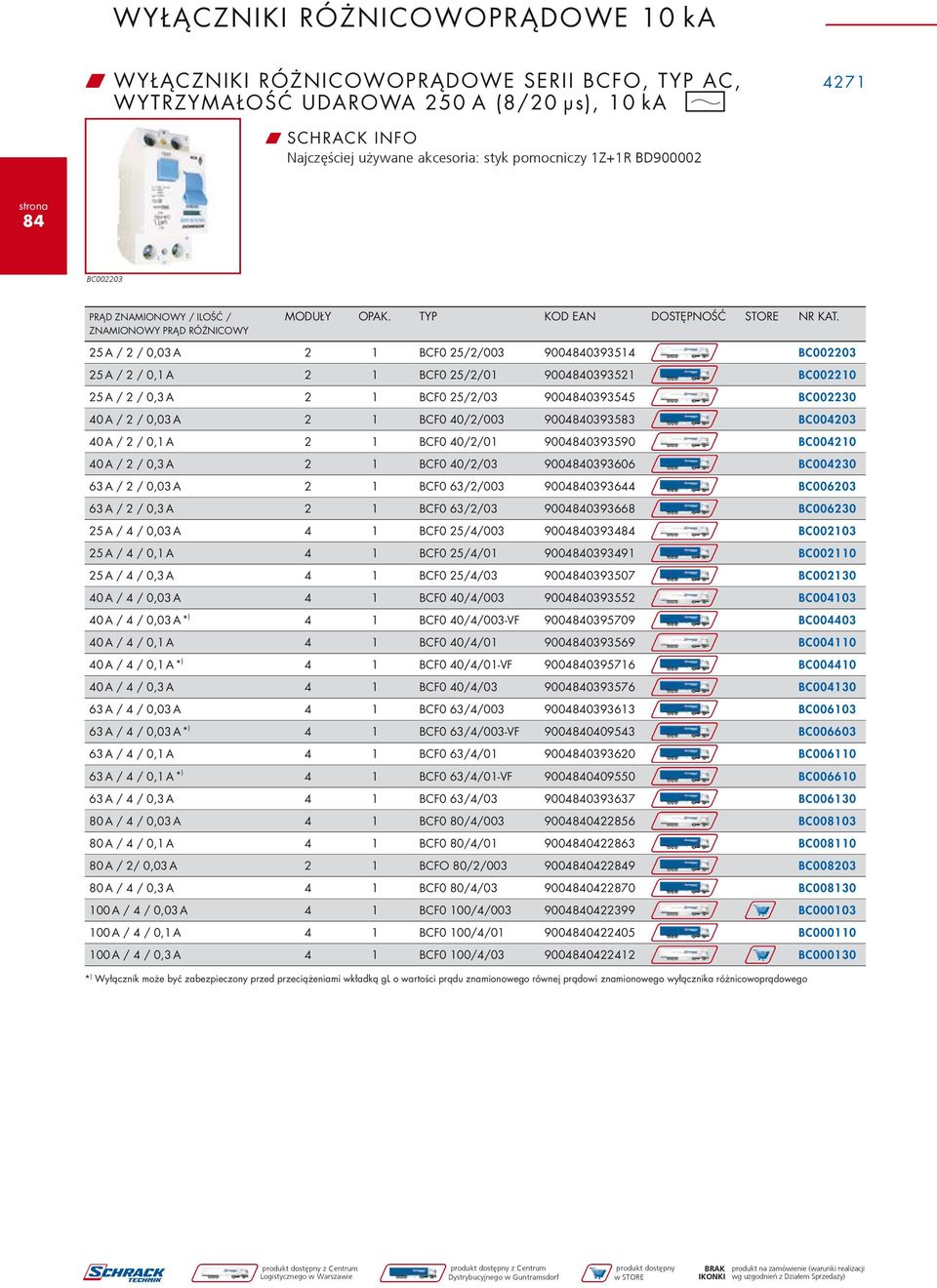

3 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE 10 ka W WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE SERII BCFO, TYP AC, 4271 WYTRZYMAŁOŚĆ UDAROWA 250 A (8/20 μs), 10 ka Najczęściej używane akcesoria: styk pomocniczy 1Z+1R BD BC PRĄD ZNAMIONOWY / ILOŚĆ / MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ZNAMIONOWY PRĄD RÓŻNICOWY 25 A / 2 / 0,03 A 2 1 BCF0 25/2/ BC A / 2 / 0,1 A 2 1 BCF0 25/2/ BC A / 2 / 0,3 A 2 1 BCF0 25/2/ BC A / 2 / 0,03 A 2 1 BCF0 40/2/ BC A / 2 / 0,1 A 2 1 BCF0 40/2/ BC A / 2 / 0,3 A 2 1 BCF0 40/2/ BC A / 2 / 0,03 A 2 1 BCF0 63/2/ BC A / 2 / 0,3 A 2 1 BCF0 63/2/ BC A / 4 / 0,03 A 4 1 BCF0 25/4/ BC A / 4 / 0,1 A 4 1 BCF0 25/4/ BC A / 4 / 0,3 A 4 1 BCF0 25/4/ BC A / 4 / 0,03 A 4 1 BCF0 40/4/ BC A / 4 / 0,03 A * ) 4 1 BCF0 40/4/003-VF BC A / 4 / 0,1 A 4 1 BCF0 40/4/ BC A / 4 / 0,1 A * ) 4 1 BCF0 40/4/01-VF BC A / 4 / 0,3 A 4 1 BCF0 40/4/ BC A / 4 / 0,03 A 4 1 BCF0 63/4/ BC A / 4 / 0,03 A * ) 4 1 BCF0 63/4/003-VF BC A / 4 / 0,1 A 4 1 BCF0 63/4/ BC A / 4 / 0,1 A * ) 4 1 BCF0 63/4/01-VF BC A / 4 / 0,3 A 4 1 BCF0 63/4/ BC A / 4 / 0,03 A 4 1 BCF0 80/4/ BC A / 4 / 0,1 A 4 1 BCF0 80/4/ BC A / 2/ 0,03 A 2 1 BCFO 80/2/ BC A / 4 / 0,3 A 4 1 BCF0 80/4/ BC A / 4 / 0,03 A 4 1 BCF0 100/4/ BC A / 4 / 0,1 A 4 1 BCF0 100/4/ BC A / 4 / 0,3 A 4 1 BCF0 100/4/ BC * ) Wyłącznik może być zabezpieczony przed przeciążeniami wkładką gl o wartości prądu znamionowego równej prądowi znamionowego wyłącznika różnicowoprądowego Logistycznego w Warszawie Dystrybucyjnego w Guntramsdorf produkt dostępny w STORE BRAK produkt na zamówienie (warunki realizacji IKONKI wg uzgodnień z Działem Sprzedaży)

4 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE 10 ka W WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE SERII BCFO, 4271 TYP AC, WYTRZYMAŁOŚĆ UDAROWA 3 ka (8/20 μs), ZWŁOKA CZASOWA 10 ms, TYP G, 10 ka Ochrona zgodnie z ÖVE-ÖNORM , , gdzie występuje ryzyko uszkodzenia sprzętu, uszkodzenia ciała oraz wystąpienia fałszywych alarmów. Najczęściej używane akcesoria: styk pomocniczy 1Z+1R BD BC PRĄD ZNAMIONOWY / ILOŚĆ / MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ZNAMIONOWY PRĄD RÓŻNICOWY 25 A / 2 / 0,03 A 2 1 BCF0 25/2/003-G BC A / 2 / 0,1 A 2 1 BCF0 25/2/01-G BC A / 2 / 0,03 A 2 1 BCF0 40/2/003-G BC A / 2 / 0,1 A 2 1 BCF0 40/2/01-G BC A / 4 / 0,03 A 4 1 BCF0 40/4/003-G BC A / 4 / 0,03 A * ) 4 1 BCF040/4/003-VF-G BC A / 4 / 0,1 A 4 1 BCF0 40/4/01-G BC A / 4 / 0,1 A * ) 4 1 BCF040/0/01-VF-G BC A / 4 / 0,03 A 4 1 BCF0 63/4/003-G BC A / 4 / 0,03 A * ) 4 1 BCF0 63/4/003-VF-G BC A / 4 / 0,1 A 4 1 BCF0 63/4/01-G BC A / 4 / 0,1 A 4 1 BCF0 63/4/01-G BC A / 4 / 0,03 A * ) 4 1 BCF0 80/4/003-G BC A / 4 / 0,03 A 4 1 BCF0 100/4/003-G BC * ) Wyłącznik może być zabezpieczony przed przeciążeniami wkładką gl o wartości prądu znamionowego równej prądowi znamionowego wyłącznika różnicowoprądowego ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca Logistycznego w Warszawie Dystrybucyjnego w Guntramsdorf produkt dostępny w STORE BRAK produkt na zamówienie (warunki realizacji IKONKI wg uzgodnień z Działem Sprzedaży)

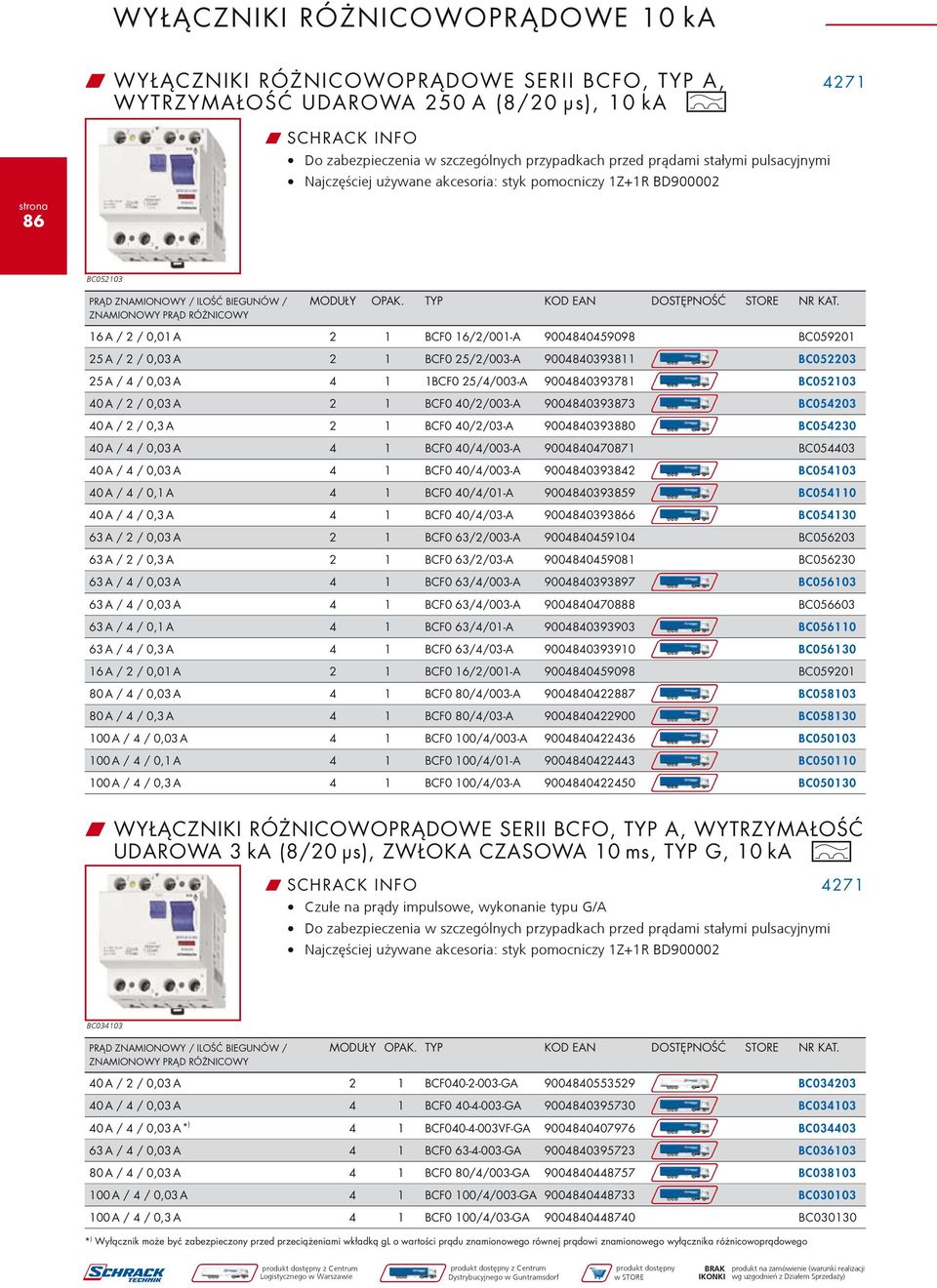

5 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE 10 ka W WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE SERII BCFO, TYP A, 4271 WYTRZYMAŁOŚĆ UDAROWA 250 A (8/20 μs), 10 ka Do zabezpieczenia w szczególnych przypadkach przed prądami stałymi pulsacyjnymi Najczęściej używane akcesoria: styk pomocniczy 1Z+1R BD BC PRĄD ZNAMIONOWY / ILOŚĆ BIEGUNÓW / MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ZNAMIONOWY PRĄD RÓŻNICOWY 16 A / 2 / 0,01 A 2 1 BCF0 16/2/001-A BC A / 2 / 0,03 A 2 1 BCF0 25/2/003-A BC A / 4 / 0,03 A 4 1 1BCF0 25/4/003-A BC A / 2 / 0,03 A 2 1 BCF0 40/2/003-A BC A / 2 / 0,3 A 2 1 BCF0 40/2/03-A BC A / 4 / 0,03 A 4 1 BCF0 40/4/003-A BC A / 4 / 0,03 A 4 1 BCF0 40/4/003-A BC A / 4 / 0,1 A 4 1 BCF0 40/4/01-A BC A / 4 / 0,3 A 4 1 BCF0 40/4/03-A BC A / 2 / 0,03 A 2 1 BCF0 63/2/003-A BC A / 2 / 0,3 A 2 1 BCF0 63/2/03-A BC A / 4 / 0,03 A 4 1 BCF0 63/4/003-A BC A / 4 / 0,03 A 4 1 BCF0 63/4/003-A BC A / 4 / 0,1 A 4 1 BCF0 63/4/01-A BC A / 4 / 0,3 A 4 1 BCF0 63/4/03-A BC A / 2 / 0,01 A 2 1 BCF0 16/2/001-A BC A / 4 / 0,03 A 4 1 BCF0 80/4/003-A BC A / 4 / 0,3 A 4 1 BCF0 80/4/03-A BC A / 4 / 0,03 A 4 1 BCF0 100/4/003-A BC A / 4 / 0,1 A 4 1 BCF0 100/4/01-A BC A / 4 / 0,3 A 4 1 BCF0 100/4/03-A BC W WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE SERII BCFO, TYP A, WYTRZYMAŁOŚĆ UDAROWA 3 ka (8/20 μs), ZWŁOKA CZASOWA 10 ms, TYP G, 10 ka 4271 Czułe na prądy impulsowe, wykonanie typu G/A Do zabezpieczenia w szczególnych przypadkach przed prądami stałymi pulsacyjnymi Najczęściej używane akcesoria: styk pomocniczy 1Z+1R BD BC PRĄD ZNAMIONOWY / ILOŚĆ BIEGUNÓW / MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ZNAMIONOWY PRĄD RÓŻNICOWY 40 A / 2 / 0,03 A 2 1 BCF GA BC A / 4 / 0,03 A 4 1 BCF GA BC A / 4 / 0,03 A * ) 4 1 BCF VF-GA BC A / 4 / 0,03 A 4 1 BCF GA BC A / 4 / 0,03 A 4 1 BCF0 80/4/003-GA BC A / 4 / 0,03 A 4 1 BCF0 100/4/003-GA BC A / 4 / 0,3 A 4 1 BCF0 100/4/03-GA BC * ) Wyłącznik może być zabezpieczony przed przeciążeniami wkładką gl o wartości prądu znamionowego równej prądowi znamionowego wyłącznika różnicowoprądowego Logistycznego w Warszawie Dystrybucyjnego w Guntramsdorf produkt dostępny w STORE BRAK produkt na zamówienie (warunki realizacji IKONKI wg uzgodnień z Działem Sprzedaży)

6 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE 10 ka W WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE SERII BCFO, SELEKTYWNE, 4271 TYP A, WYTRZYMAŁOŚĆ UDAROWA 5 ka (8/20 μs), TYP S, 10 ka Zastosowanie jako główny wyłącznik różnicowoprądowy, selektywny z następnymi po nim wyłącznikami. Jeśli IΔn wynosi 1/3 prądu znamionowego upływu, zwłoka czasowa wyzwalania 40 ms Do zabezpieczenia w szczególnych przypadkach przed prądami stałymi pulsacyjnymi Najczęściej używane akcesoria: styk pomocniczy 1Z+1R BD BC PRĄD ZNAMIONOWY / ILOŚĆ BIEGUNÓW / MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ZNAMIONOWY PRĄD RÓŻNICOWY 40 A / 4 / 0,1 A 4 1 BCF0 40/4/01-SA BC A / 4 / 0,1 A * ) 4 1 BCF0 40/4/01-SA-UF BC A / 4 / 0,3 A 4 1 BCF0 40/4/03-SA BC A / 4 / 0,1 A 4 1 BCF0 63/4/01-SA BC A / 4 / 0,1 A * ) 4 1 BCF0 63/4/01-SA BC A / 4 / 0,3 A 4 1 BCF0 63/4/03-SA BC A / 4 / 0,3 A * ) 4 1 BCF0 63/4/03-SA BC A / 4 / 0,3 A 4 1 BCF0 80/4/03-SA BC A / 4 / 0,3 A 4 1 BCF0 100/4/03-SA BC * ) Wyłącznik może być zabezpieczony przed przeciążeniami wkładką gl o wartości prądu znamionowego równej prądowi znamionowego wyłącznika różnicowoprądowego ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! SKLEP INTERNETOWY ZE SCHRACK NAVIGATOR SKLEP.SCHRACK.PL Łatwa nawigacja i wybór z blisko produktów Proste i szybkie zamawianie on-line 24 godziny na dobę Informacja o dostępności asortymentu na magazynie Największy asortyment i najszybsza dostawa w miejsce budowy Pełna informacja techniczna na temat produktów Logistycznego w Warszawie Dystrybucyjnego w Guntramsdorf produkt dostępny w STORE BRAK produkt na zamówienie (warunki realizacji IKONKI wg uzgodnień z Działem Sprzedaży)

7 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE W DANE TECHNICZNE WYŁĄCZNIKÓW RÓŻNICOWOPRĄDOWYCH BCF0 W CHARAKTERYSTYKA WYZWALANIA 99,,

8 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE W STRATY MOCY WYŁĄCZNIKÓW SERII PRIORI TYP NR KATALOGOWY In [A] IΔn [ma] TYP P [W] V-BCP0 40/4/003-G/A BCP A / G 3,8 V-BCP0 63/4/003-G/A BCP A / G 8,5 V-BCP0 80/4/003-G/A BCP A / G 12,9 100 V-BCP0 63/4/03-G/A BCP A / G 8,5 V-BCP0 80/4/03-G/A BCP A / G 12,9 V-BCP0 63/4/003-R BCPR A / R 8,5 V-BCP0 40/4/03-S/A BCP A / S 3,8 V-BCP0 63/4/03-S/A BCP A / S 8,5 V-BCP0 80/4/03-S/A BCP A / S 12,9 V-BCP0 U-40/4/003-G/A BCP A / G 3,8 W STRATY MOCY WYŁĄCZNIKÓW SERII BCFO TYP In [A] IΔn [ma] TYP P [W] BCFO-25/2/ AC 1,3 BCFO-25/2/ , 300, 500 AC 2,0 BCFO-25/2/ A 1,3 BCFO-25/2/ , 300 A 2,0 BCFO-25/2/ , 100 G 1,3 BCFO-40/2/ AC 5,8 BCFO-40/2/ , 300, 500 AC 5,4 BCFO-40/2/ A 5,8 BCFO-40/2/ , 300, 500 A 5,4 BCFO-40/2/ , 100 G 5,8 BCFO-40/2/ S 5,8 BCFO-40/2/ S 5,4 BCFO-63/2/ AC 9,7 BCFO-63/2/ , 300, 500 AC 7,2 BCFO-63/2/ A 9,7 BCFO-63/2/ , 300, 500 A 7,2 BCFO-25/4/ AC 3,1 BCFO-25/4/ , 300, 500 AC 2,8 BCFO-25/4/ A 3,1 BCFO-25/4/ , 300, 500 A 2,8 BCFO-25/4/ , 300 S 2,8 BCFO-25/4/ S/A 2,8 BCFO-40/4/ AC 9,6 BCFO-40/4/ , 300, 500 AC 8,4 BCFO-40/4/ A 9,6 BCFO-40/4/ , 300, 500 A 8,4 BCFO-40/4/ G 9,6 BCFO-40/4/ G 8,4 BCFO-40/4/ G/A 9,6 BCFO-40/4/ , 300 S 8,4 BCFO-40/4/ , 300 S/A 8,4 BCFO-63/4/ AC 13,4 BCFO-63/4/ , 300, 500 AC 10,5 BCFO-63/4/ , 100, 300, 500 A 10,5 BCFO-63/4/ G 13,4 BCFO-63/4/ G 10,5 BCFO-63/4/ G/A 13,4 BCFO-63/4/ , 300 S 10,5 BCFO-63/4/ , 300 S/A 10,5 BCFO-40/4/..-VF AC 5,4 BCFO-40/4/..-VF AC 4,2 BCFO-40/4/..-VF A 4,2 BCFO-40/4/..-VF G 5,4 BCFO-40/4/..-VF G/A 5,4 BCFO-40/4/..-VF , 300 S/A 4,2 BCFO-40/4/..-U , 300 U 8,4 BCFO-40/4/..-U/VF , 300 U 4,2 BCFO-63/4/..-U/VF , 300 U 10,5

9 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE W SCHEMATY ELEKTRYCZNE WYŁĄCZNIKÓW SERII PRIORI L1 L2 L3 N L1 L2 L3 L1 L2 L3 Zasilanie L1 L2 L3 L N N 3p+N N N 3p N N 3p N N 3p N N 1p+N N 101 L1 L2 L3 N 3p + N (230/400 V) L1 L2 L3 3-fazowe obciążenie bez N (400 V faza-faza AC) L1 L2 L3 N Odbiory L1 L2 L3 Niedozwolone! 3-fazowe obciążenie bez N (400 V faza-faza AC) L N 1 + N (230 V) 1p + N (230 V) W SYGNALIZACJA I DODATKOWY STYK W WYŁĄCZNIKACH SERII PRIORI W WYMIARY WYŁĄCZNIKÓW SERII PRIORI I SERII BCF0 W INSTALACJA WYŁĄCZNIKÓW SERII PRIORI I SERII BCF0 Wymiary (szer. x wys. x głęb.): 70 x 80 x 63 mm Masa: 0,32 kg Stopień ochrony: IP40 Specjalny sposób montażu: na szynę TH 35 wg EN 50022

10 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE W WPŁYW TEMPERATURY OTOCZENIA NA DOPUSZCZALNY CIĄGŁY PRĄD [A] SERIA BCF0 Wykonanie Temperatura środowiska 16 A 16 A 25 A 25 A 40 A 40 A 63 A 63 A 80 A 80 A 100 A 100 A o o o o o UWAGA: Bardzo ważne jest zapewnienie takich warunków, aby te wartości nie zostały przekroczone. Wyłączniki różnicowoprądowe 16 A i 25 A w temperaturze 60 C nie mogą być używane. W UWAGA Po naciśnięciu przycisku testu T jest tylko testowany człon różnicowoprądowy wyłącznika. Test ten nie zastępuje pomiaru rezystancji uziemienia ani pomiaru rezystancji izolacji, które muszą być wykonywane niezależnie. W SCHEMAT POŁĄCZEŃ SERII BCF0 Masa: Ochrona: 2-biegunowy: 0,22 kg 4-biegunowy: 0,32 kg IP40 lub IP20 ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

11 WYŁĄCZNIKI RÓŻNICOWOPRĄDOWE W CHARAKTERYSTYKA WYZWALANIA DLA WYŁĄCZNIKÓW SERII KOMFORT FI Charakterystyka wyzwalania dla zintegrowanego wyzwalacza termicznego, dla komfort FI-H Maks. możliwy bezpiecznik 63 A gl Czas zadziałania [s] prąd I [A] FI-H 40/4/ FI-H 40/4/01... Czas zadziałania przy symetrycznym obciążeniu i w temperaturze pokojowej W PRZEKROJE PODŁĄCZENIOWE Zacisk 35 mm 2 przekrój kabla liczba pojedynczych przewodów sztywnych typu pojedynczy drut Cu przekrój kabla kombinacje różnych przekrojów przewodów typu linka Cu względem siebie możliwe kombinacje (przewody bez tulejki) przekrój kabla liczba pojedynczych przewodów sztywnych typu przewód wielożyłowy Cu + dozwolone niedozwolone Do przewodów miedzianych jednoi wielodrutowych kombinacje nie są dozwolone! przekrój kabla liczba pojedynczych przewodów elastycznych typu linka Cu * bez tulejki ** z tulejkami
