1 W PRZEKAŹNIKI CZASOWE I KONTROLI SERIA 5 PRZEKAŹNIKI MODUŁOWE 440 SERIA 6 PRZEKAŹNIKI PRZEMYSŁOWE

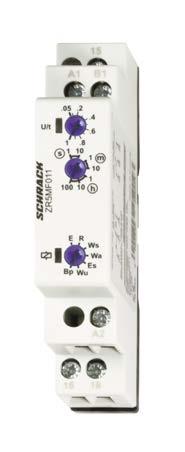

2 W PRZEKAŹNIKI CZASOWE W SERIA 5 PRZEKAŹNIKI MODUŁOWE WSKAŹNIK PRACY SZEROKI ZAKRES CZASOWY 50 ms 100 h WIELE FUNKCJI SZEROKOŚĆ: 45 mm WIELE NAPIĘĆ: 12 lub 24 V AC/DC 240 V AC/DC W SERIA 6 PRZEKAŹNIKI PRZEMYSŁOWE 441 WYKONANIE PRZEMYSŁOWE SZEROKOŚĆ: 22,5 mm WIELE FUNKCJI: Kontrola kolejności faz i zaniku fazy Monitoring przewodu neutralnego Funkcja okna określenie zakresu kontroli Zakres częstotliwości: 16,6 400 Hz Przekaźnik termistorowy Możliwe nastawy opóźnienia zadziałania styków Przedział nastawy czasu w przekaźnikach czasowych: 1 s do 30 dni

3 W PRZEKAŹNIK CZASOWY SERWISOWY, SERIA 5, ZR5B0025 ZR5B0025 W SCHRACK INFO Zawiera generator impulsów; 2 czasy z wieloma funkcjami do wyboru 7 zakresów regulacyjnych dla nastaw czasu Szeroki zakres napięć pracy 2 styki przełączne Szerokość modułu: 35 mm Format obudowy: modułowy W FUNKCJE lp Pulsowanie asymetryczne od pauzy li Pulsowanie asymetryczne od stanu ON ER Opóźnione załączenie sterowane stykiem S EWu Pojedyncze opóźnienie załączenia iwyłączenia jeden cykl EWs Pojedyncze opóźnienie załączenia iwyłączenia jeden cykl sterowane stykiem S WsWa Cykl t1/t2 ze sterowaniem stykiem S Wt Pulsowanie z analizą zmiany stanu styku sterującego W ZAKRESY NASTAW CZASU Czas maks. na skali Zakres regulacyjny nastaw 1 s 50 ms 1 s 10 s 500 ms 10 s 1 min 3 s 1 min 10 min 30 s 10 min 1 h 3 min 1 h 10 h 30 min 10 h 100 h 5 h 100 h Żądana funkcja czasowa musi zostać wybrana w stanie beznapięciowym. 464 w WYMIARY (mm) w SCHEMAT POŁĄCZEŃ ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! W SCHRACK STORE ZNAJDZIESZ WSZYSTKO, CO JEST POTRZEBNE DLA TWOJEJ INSTALACJI Fachowe doradztwo Szybka i profesjonalna obsługa 1000 produktów dostępnych z półki

4 W PRZEKAŹNIK CZASOWY SERWISOWY, SERIA 5, ZR5B0025 kontynuacja w OPIS FUNKCJI Pulsowanie asymetryczne od pauzy ( lp ) Z chwilą przyłożenia napięcia zasilającego U zaczyna się odliczanie nastawionego czasu t1 (zielona dioda LED U/t miga powoli). Gdy upłynie nastawiony czas t1, styk R przełącza się w pozycję On (żółta dioda LED świeci) i rozpoczyna się odmierzanie czasu t2 (zielona dioda LED U/t miga szybko). Po upływie czasu t2 wyjście przekaźnikowe R przełącza się w pozycję Off (żółta dioda LED nie świeci). Przełączanie wyjścia przekaźnikowego R będzie kontynuowane w takt obu nastawionych czasów t1 i t2 tak długo, aż napięcie zasilające ulegnie odłączeniu. Pulsowanie asymetryczne od stanu załączonego ( li ) Z chwilą przyłożenia napięcia zasilającego U następuje załączenie wyjścia przekaźnikowego R w pozycję On (żółta dioda LED świeci) i zaczyna się odmierzanie nastawionego czasu t1 (zielona dioda LED U/t miga wolno). Gdy upłynie nastawiony czas t1, styk R przełącza się w pozycję Off (żółta dioda LED nie świeci) i rozpoczyna się odmierzanie czasu t2 (zielona dioda LED U/t miga szybko). Po upływie czasu t2 wyjście przekaźnikowe R przełącza się znowu w pozycję On (żółta dioda LED świeci). Przełączanie wyjścia przekaźnikowego R będzie kontynuowane w takt obu nastawionych czasów t1 i t2 tak długo, aż napięcie zasilające ulegnie odłączeniu. Opóźnione załączenie sterowane stykiem S ( ER ) Napięcie zasilające U musi być stale przyłożone do przekaźnika (zielona dioda LED U/t świeci). Zamknięcie styku sterowania S wyzwala start odmierzania nastawionego czasu t1 (zielona dioda LED U/t miga wolno). Po upływie nastawionego czasu t1 wyjście przekaźnikowe R przełącza się w pozycję On (żółta dioda LED świeci). Kiedy styk S zostaje otwarty, zaczyna się odmierzanie czasu t2 (zielona dioda LED U/t miga szybko). Gdy upłynie czas t2, styk R wyjścia przekaźnikowego przełącza się w pozycję Off (żółta dioda LED nie świeci). Jeżeli styk S zostanie otwarty przed upływem czasu t1, to czas który upłynął do tego momentu zostaje zresetowany, a funkcja zrestartowana dla kolejnego cyklu. Pojedyncze opóźnienie załączenia i wyłączenia jeden cykl ( EWu ) Z chwilą przyłożenia napięcia zasilającego U startuje odmierzanie nastawionego czasu t1 (zielona dioda LED U/t miga wolno). Po upływie czasu t1 wyjście przekaźnikowe R przełącza się w pozycję On (żółta dioda LED świeci) i rozpoczyna się odmierzanie nastawionego czasu t2 (zielona dioda LED U/t miga szybko). Po upływie czasu t2 styk R samoczynnie przełącza się w pozycję Off (żółta dioda LED nie świeci). Jeżeli nastąpi przerwa w zasilaniu przekaźnika napięciem U, to czas który do tego momentu upłynął zostaje zresetowany, a przekaźnik zrestartowany i gotowy do realizacji cyklu pracy od początku, gdy tylko powróci napięcie zasilające U. 465 Pojedyncze opóźnienie załączenia i wyłączenia jeden cykl sterowane stykiem S ( EWs ) Napięcie zasilające U musi być stale przyłożone do przekaźnika (zielona dioda LED U/t świeci). Po zamknięciu styku S startuje odmierzanie nastawionego czasu t1 (zielona dioda LED U/t miga wolno). Po upływie czasu t1 wyjście przekaźnikowe R przełącza się w pozycję On (żółta dioda LED świeci) i zaczyna się odmierzanie czasu t2 (zielona dioda LED U/t miga szybko). Po upływie czasu t2 styk R samoczynnie przełącza się w pozycję Off (żółta dioda LED nie świeci). W czasie odmierzania danego interwału czasowego, styk sterujący S może być przestawiany dowolnie wiele razy, ale nie spowoduje restartu przekaźnika. Następny cykl można rozpocząć (działając stykiem S) dopiero wtedy, gdy poprzedni został wcałości zrealizowany (i dalej podawane jest napięcie zasilające U). Cykl t1 / t2 ze sterowaniem stykiem S ( WsWa ) Napięcie zasilające U musi być stale przyłożone do przekaźnika (zielona dioda LED U/t świeci). Gdy styk sterujący S zostaje zamknięty, wyjście przekaźnikowe R przełącza się w pozycję On (żółta dioda LED świeci) i startuje odmierzanie nastawionego czasu t1 (zielona dioda LED U/t miga wolno). Po upływie czasu t1 wyjście R samoczynnie przełącza się w pozycję Off (żółta dioda nie świeci). Jeżeli styk S zostanie otwarty, wyjście R ponownie przełącza się w pozycję On (żółta dioda świeci) i zaczyna się odmierzanie nastawionego czasu t2 (zielona dioda LED U/t miga szybko). Po upływie czasu t2 wyjście przekaźnikowe R wraca do pozycji Off (żółta dioda nie świeci). W czasie tego czasu styk S można przełączać wielokrotnie. Pulsowanie sekwencyjne z analizą zmiany stanu styku sterującego S ( Wt ) Z chwilą przyłożenia napięcia zasilającego U startuje odmierzanie nastawionego czasu t1 (zielona dioda LED U/t miga wolno), a wyjście przekaźnikowe R przełącza się w pozycję On (żółta dioda LED świeci). Gdy upłynie czas t1, rozpoczyna się odmierzanie czasu t2 (zielona dioda LED U/t miga szybko). Ażeby wyjście R pozostało w pozycji On, styk sterujący S musi zostać zamknięty i ponownie otwarty we właśnie upływającym czasie t2. Jeżeli to się nie uda, to wyjście przekaźnikowe R przełączy się w pozycję Off (żółta dioda LED nie świeci), a wszystkie następne impulsy podawane za pomocą styku S będą ignorowane. Aby zrestartować tę funkcję, napięcie zasilające U musi zostać odłączone i przyłożone ponownie.

5 W PRZEKAŹNIK CZASOWY SERWISOWY, SERIA 5, ZR5B0025 kontynuacja 4570 W DANE TECHNICZNE 466 SYGNALIZACJA Zielona dioda LED U/t ON: obecność napięcia zasilającego Zielona dioda LED U/t powoli migająca: wskazuje upływ czasu t1 Zielona dioda LED U/t szybko migająca: wskazuje upływ czasu t2 Żółta dioda LED R ON lub OFF: sygnalizuje pozycję wyjścia przekaźnikowego R DANE MECHANICZNE Obudowa z tw. sztucznego samogasnącego, stopień ochrony: IP 40 Zamocowanie na szynie TS 35: zgodnie z EN Ochrona przed dotykiem bezpośrednim VBG 4 (wymagane PZ1), stopień ochrony: IP 20 Pozycja (orientacja) montażowa: dowolna Moment dokręcania śrub: maks. 1 Nm Podłączenie do zacisków: 1 x od 0,5 do 2,5 mm 2 z/bez końcówki kablowej 1 x 4 mm 2 bez końcówki kablowej 2 x od 0,5 do 1,5 mm 2 z/bez końcówki kablowej 2 x 2,5 mm 2 bez końcówki kablowej OBWÓD WEJŚCIOWY Napięcie zasilające: zaciski: A1(+) A2 Modele ZR5B0025: V AC/DC Tolerancja napięcia: od 12 V 10% do 240 V +10% Pobór mocy: 6 VA (2 W) Cykl pracy: 100% Czas resetu: 100 ms Tętnienia resztkowe DC: 10% Odpad styków dla spadku napięcia: > 30% wartości minimalnej napięcia zasilającego Kategoria przepięciowa: III (zgodnie z IEC ) Wytrzymałość przepięciowa: 4 kv WYJŚCIE Styki: 2 bezpotencjałowe styki przełączne Napięcie znamionowe: 250 V AC Zdolność łączeniowa: 2000 VA (8 A / 250 V) Zabezpieczenie przeciwprzeciążeniowe: bezpiecznik bezzwłoczny 8 A Żywotność mechaniczna: 20 x 10 6 cykli łączeniowych Żywotność elektryczna: 2 x 10 5 cykli łączeniowych dla obciążeń rezyst VA Częstość łączenia: maks. 60/min przy obciążeniach rezyst. 100 VA maks. 6/min przy obciążeniach rezyst VA (zgodnie z IEC ) Kategoria przepięciowa: III (zgodnie z IEC ) Wytrzymałość przepięciowa: 4 kv WEJŚCIE STERUJĄCE Wejście potencjałowe: zaciski: A1 B1 Obciążalność: tak Maksymalna długość przewodu: 10 m Poziom wyzwalania (czułość): dopasowywany automatycznie do zasilania Min. szerokość impulsu sterującego: DC: 50 ms / AC: 100 ms DOKŁADNOŚĆ Dokładność podstawowa: ±1% wartości końcowej zakresu regulacyjnego Dokładność wartości nastawionej: < 5% wartości końcowej zakresu regulacyjnego Powtarzalność: < 0,5% lub ± 5 ms Wpływ napięcia: Wpływ temperatury: 0,01%/ C WARUNKI OTOCZENIA Temperatura otoczenia: 25 C do +55 C (zgodnie z IEC 68 1) Temperatura składowania: 25 C do +70 C Temperatura transportowania: 25 C do +70 C Wilgotność względna powietrza: 15% do 85% (wg IEC , klasa 3K3) Stopień zanieczyszczenia: 2; w stanie zamontowanym: 3 (odpowiada IEC 664-1) Odporność na wibracje: Hz przy amplitudach do 0,35 mm (odpowiada IEC ) Odporność udarowa mechaniczna: 15 g dla 11 ms (zgodnie z IEC ) MASA Opakowanie jednostkowe: 106 g OPIS OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Przekaźnik czasowy serwisowy ZR5B0025 produkt dostępny z Centrum Logistycznego w Warszawie produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf produkt dostępny w STORE BRAK produkt na zamówienie (warunki realizacji IKONKI wg uzgodnień z Działem Sprzedaży)
