POLEGAJĄCEGO NA URUCHOMIENIU KOPALNI KRUSZYWA NATURALNEGO /PIASKU/ ZE ZŁOŻA BROSZKI W KAT. C 1

Transkrypt

1 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Sieradz, ul. Ogrodowa 2 B /1 (43) ; kom enviro-projekt@go2.pl KARTA INFORMACYJNA PRZEDSIĘWZIĘCIA POLEGAJĄCEGO NA URUCHOMIENIU KOPALNI KRUSZYWA NATURALNEGO /PIASKU/ ZE ZŁOŻA BROSZKI W KAT. C 1 Inwestor: Grzegorz Jakóbczak Górka Klonowska 3B Klonowa Opracował: mgr inż. Hanna Szymanowicz mgr Marzena Kosatka Luty 2014 r.

2 Spis treści 2 1. RODZAJ, SKALA I USYTUOWANIE PRZEDSIĘWZIĘCIA POWIERZCHNIA ZAJMOWANEJ NIERUCHOMOŚCI, A TAKŻE OBIEKTU BUDOWLANEGO ORAZ DOTYCHCZASOWY SPOSÓB ICH WYKORZYSTYWANIA I POKRYCIA NIERUCHOMOŚCI SZATĄ ROŚLINNĄ Charakterystyka przyrodnicza terenu planowanej inwestycji Wstęp Fauna Spis faunistyczny i florystyczny zaobserwowanych gatunków Chronione gatunki oraz siedliska i gatunki NATURA RODZAJ TECHNOLOGII EWENTUALNE WARIANTY PRZEDSIĘWZIĘCIA PRZEWIDYWANE ILOŚCI WYKORZYSTYWANEJ WODY, SUROWCÓW, MATERIAŁÓW, PALIW ORAZ ENERGII ROZWIĄZANIA CHRONIĄCE ŚRODOWISKO RODZAJE I PRZEWIDYWANE ILOŚCI WPROWADZANYCH DO ŚRODOWISKA SUBSTANCJI LUB ENERGII PRZY ZASTOSOWANIU ROZWIĄZAŃ CHRONIĄCYCH ŚRODOWISKO Oddziaływanie inwestycji na stan powietrza atmosferycznego Emisje hałasu Standardy jakości środowiska akustycznego Kwalifikacja akustyczna terenów Emisja hałasu na etapie realizacji inwestycji Emisja hałasu na etapie eksploatacji inwestycji Źródła komunikacyjne - transport Metodyka oceny hałasu Oddziaływanie na środowisko gruntowo-wodne Teoretyczne zapotrzebowanie na wodę do celów socjalno bytowych Wytwarzanie odpadów MOŻLIWE TRANSGRANICZNE ODDZIAŁYWANIE NA ŚRODOWISKO OBSZARY PODLEGAJĄCE OCHRONIE NA PODSTAWIE USTAWY Z DNIA 16 KWIETNIA 2004 R. O OCHRONIE PRZYRODY, ZNAJDUJĄCE SIĘ W ZASIĘGU ZNACZĄCEGO ODDZIAŁYWANIA PRZEDSIĘWZIĘCIA...48

3 3 Spis tabel Tabela 1 Parametry jakościowe kopaliny piasek...13 Tabela 6 Spis faunistyczny i florystyczny zaobserwowanych gatunków...19 Tabela 3 Dopuszczalne poziomy hałasu w środowisku...30 Tabela 4 Rodzaje odpadów przewidzianych do wytworzenia...47 Tabela 5 Sposób magazynowania odpadów przewidzianych do wytworzenia na terenie kopalni...47 Tabela 6 Lista pomników przyrody znajdujących się na terenie Gminy Złoczew (stan na r.)...49 Tabela 7 Lista użytków ekologicznych znajdujących się na terenie Gminy Złoczew (stan na r.)...53 Spis rysunków Rysunek 1 Wypis z rejestru gruntów dla działek 36/1 i 37/1...4 Rysunek 2 Najbliższe otoczenie działek objętych inwestycją wraz z oznaczeniem najbliżej usytuowanych terenów chronionych...6 Rysunek 3 Oznaczenie na mapie ewidencyjnej lokalizacji działek objętych inwestycją (kolor żółty) i zasięgu złoża (kolor czerwony)...8 Rysunek 4 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I)...11 Rysunek 5 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II)...12 Rysunek 6 Lokalizacja inwestycji na tle sieci drogowej i osadniczej...14 Rysunek 7 Działki objęte inwestycją wraz ze zinwentaryzowanymi obszarami...16 Rysunek 8 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I)...25 Rysunek 9 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II)...26 Rysunek 10 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant I. Pora dnia h o =1,5 m...38 Rysunek 11 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant I. Pora dnia h o = 4,0 m...40 Rysunek 12 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant II. Pora dnia h o =1,5 m...43 Rysunek 14 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant II. Pora dnia h o = 4,0 m...45 Rysunek 15 Lokalizacja inwestycji na tle najbliższych form ochrony przyrody...48

4 4 Karta informacyjna przedsięwzięcia Karta informacyjna przedsięwzięcia sporządzona zgodnie z art. 3 ust. 1 pkt. 5 ustawy z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (tekst jednolity Dz. U Nr 0, poz. 1235) zawiera podstawowe informacje o planowanym przedsięwzięciu, w szczególności dane: 1. Rodzaj, skala i usytuowanie przedsięwzięcia Rodzaj przedsięwzięcia Kopalnia kruszywa naturalnego /piasku/ ze złoża Broszki w kat. C 1. Zgodnie z rozporządzeniem Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U Nr 213 poz.1397 ze zm.) przedmiotową inwestycję kwalifikujemy zgodnie z 3 ust. 1 pkt 40 jako wydobywanie kopalin ze złoża metodą odkrywkową inne niż wymienione w 2 ust. 1 pkt 27 lit. a: a) bez względu na powierzchnię obszaru górniczego: - na terenie gruntów leśnych lub w odległości nie większej niż 100 m od nich, - w odległości nie większej niż 250 m od terenów, o których mowa w art. 113 ust. 2 pkt 1 ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. z 2008 r. Nr 25, poz. 150 z późn. zm.). Zgodnie z wypisem z rejestru gruntów: Rysunek 1 Wypis z rejestru gruntów dla działek 36/1 i 37/1 teren przedmiotowych działek stanowi: dla działki 36/1 w części R grunty orne VI klasy bonitacyjnej (2,41 ha), Ps pastwiska trwałe V klasy bonitacyjnej (0,44 ha), Ls lasy i grunty leśne

5 IV klasy bonitacyjnej (0,06 ha), Ls lasy i grunty leśne V klasy bonitacyjnej (1,49 ha), Ls lasy i grunty leśne VI klasy bonitacyjnej (0,31 ha). Dla działki 37/1 w części Ps pastwiska trwałe V klasy bonitacyjnej (0,37 ha), Ls lasy i grunty leśne V klasy bonitacyjnej (0,5 ha), Ls lasy i grunty leśne VI klasy bonitacyjnej (0,21 ha), N - nieużytki (1,00 ha). Tereny otaczające działki przewidziane pod inwestycje stanowią w całości lub częściowo tereny leśne. Najbliżej położony budynek chroniony akustycznie, dla którego dopuszczalny poziom hałasu wynosi 40 db dla pory nocy to teren zabudowy mieszkaniowej (numer ew. działki 8/4, obręb Broszki) znajdujący się w odległości 70 m od terenu planowanej inwestycji. Najbliższy teren zabudowy zagrodowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 45 db dla pory nocy, znajduje się w odległości 150 m na południe od terenu planowanej inwestycji na działce o numerze ewidencyjnym 192 obręb Dąbrowa Wielka. 5

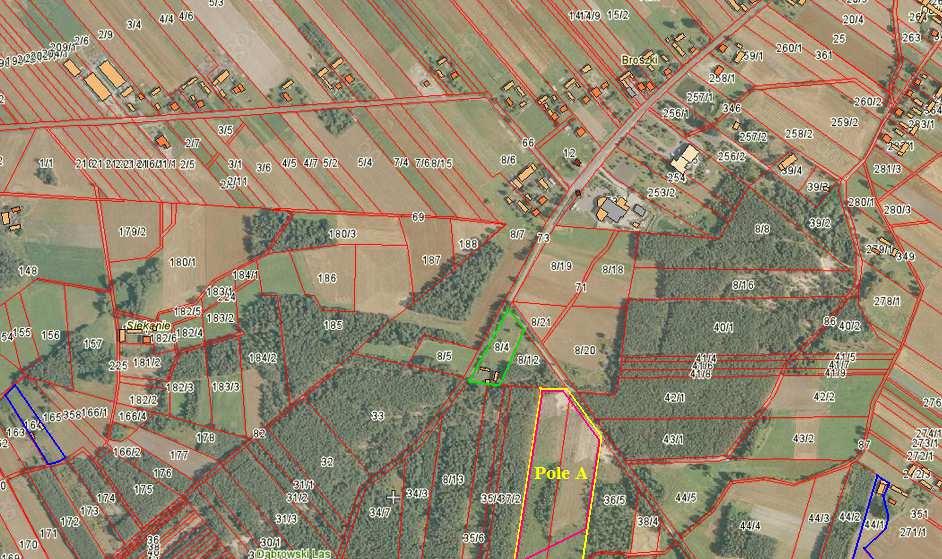

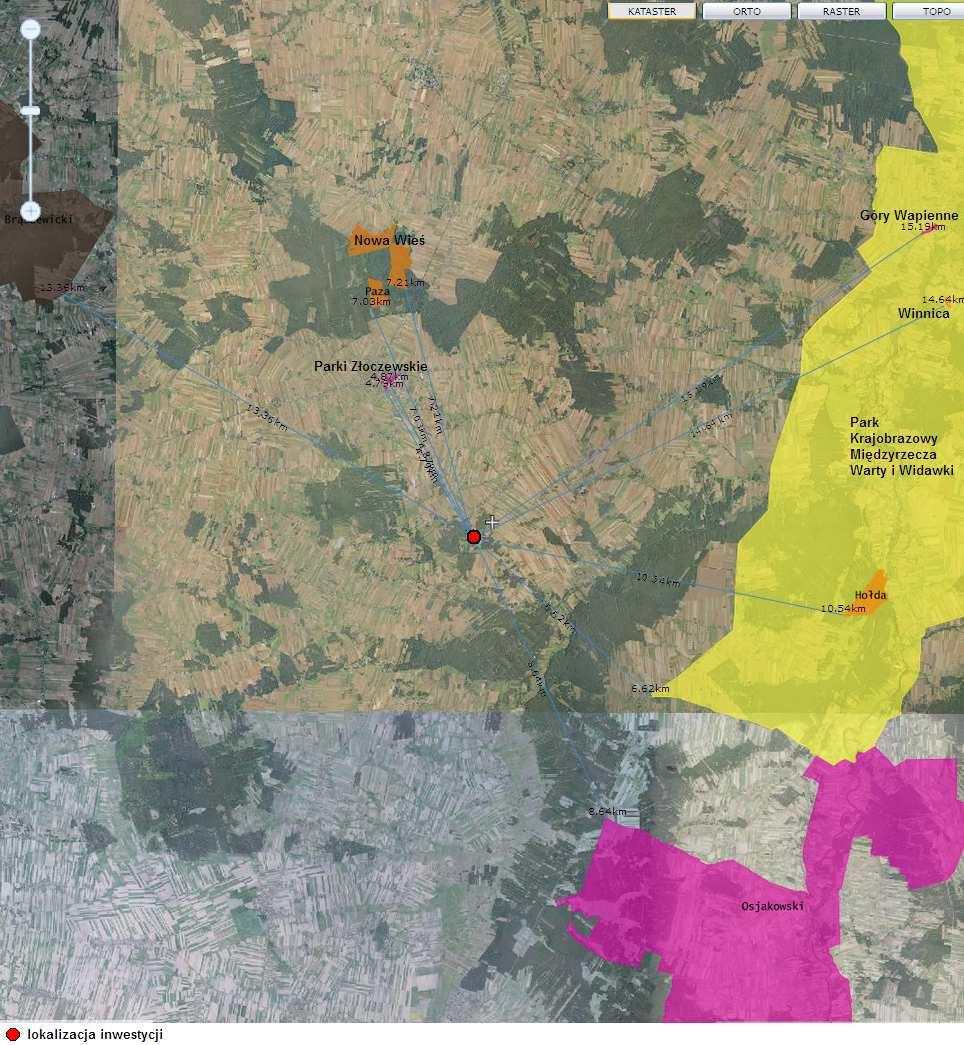

6 6 Rysunek 2 Najbliższe otoczenie działek objętych inwestycją wraz z oznaczeniem najbliżej usytuowanych terenów chronionych W pobliżu planowanego przedsięwzięcia (tj. w promieniu do 0,5 km) nie występują miejsca planowanego wydobywania kopalin metodą odkrywkową. Planowane do realizacji przedsięwzięcie zostało zaklasyfikowane zgodnie z 3.1 rozporządzenia Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących

7 znacząco oddziaływać na środowisko (Dz. U Nr 213, poz.1397 ze zm.) i należy do przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko, dla którego obowiązek przeprowadzenia oceny oddziaływania przedsięwzięcia na środowisko może być wymagany. 7 Skala przedsięwzięcia W związku z realizacją przedsięwzięcia nie powstaną obiekty budowlane. Na terenie inwestycji będą pracowały: 2 koparko-ładowarki. Praca wykonywana będzie w godzinach od 6.00 do przez 6 dni w tygodniu. Na terenie kopalni będą zatrudnione 2 osoby do obsługi koparko-ładowarek. Wywóz wydobytego kruszywa piasku odbywał się będzie przy użyciu 150 wywrotek. Usytuowanie przedsięwzięcia Planowane do realizacji przedsięwzięcie będzie usytuowane na działkach o nr ewid. 36/1 i 37/1, obręb 3 Broszki, w gminie Złoczew. Lokalizację przedmiotowych działek przedstawia rysunek 2 i 3.

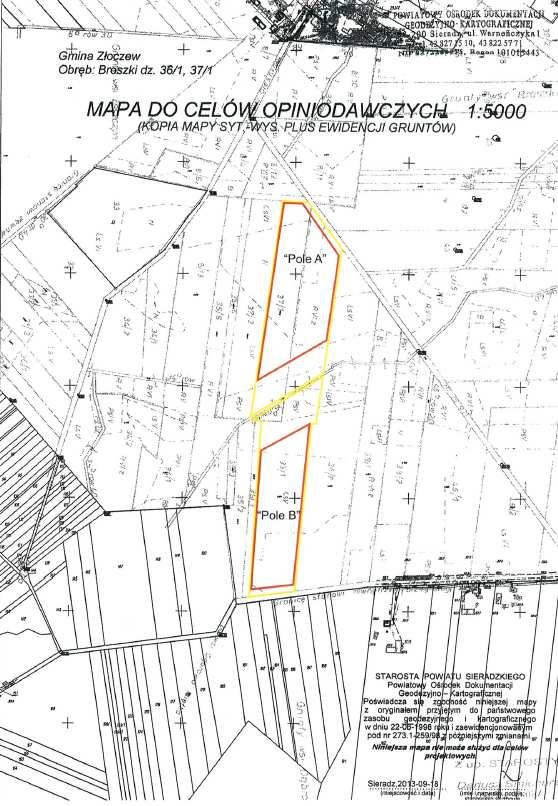

8 8 Rysunek 3 Oznaczenie na mapie ewidencyjnej lokalizacji działek objętych inwestycją (kolor żółty) i zasięgu złoża (kolor czerwony)

9 2. Powierzchnia zajmowanej nieruchomości, a także obiektu budowlanego oraz dotychczasowy sposób ich wykorzystywania i pokrycia nieruchomości szatą roślinną 9 W związku z przebiegającym przez teren działek rowem wydzielono w obrębie złoża 2 pola znajdujące się na działkach: - Pole A nr 36/1 i 37/1 - Pole B nr 36/1. Powierzchnia działek, na których planowana jest przedmiotowa inwestycja, zgodnie z wypisem z rejestru gruntów wynosi: - działka o nr ewid. 36/1 powierzchnia 4,71 ha, - działka o nr ewid. 37/1 powierzchnia 2,08 ha. Złoże kruszywa naturalnego /piasku/ Broszki w kat. C 1 znajduje się na gruntach obrębu 3 Broszki w gminie Złoczew, w odległości ok. 4,8 km w kierunku południowo-wschodnim od centrum Złoczewa. Obszar złoża położony jest w obrębie Wysoczyzny Złoczewskiej (wg podziału J.Kondrackiego). Łączna powierzchnia działek objętych inwestycją wynosi 6,79 ha. Powierzchnia udokumentowanego złoża wynosi 5,1 ha, w tym: Pole A 2,85 ha Pole B 2,25 ha. Otoczenie działek objętych inwestycją stanowią tereny rolnicze (pola uprawne) oraz lasy. W najbliższym sąsiedztwie brak jest zabudowań mieszkalnych oraz budynków gospodarczych. Na działce objętej inwestycją nie występują formy ochrony przyrody w rozumieniu ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody (Dz. U Nr 92, poz. 880 ze zm.). W dniu r. wystąpiono z pismem o wypis z uproszczonego planu urządzenia lasu dla przedmiotowych działek (kopia wypisu w załączeniu), w którym to wskazano: Działka nr 36/1 Powierzchnia 2,16 ha. Wydzielenie 2 px Powierzchnia 1,23 ha, drzewostan o składzie gatunkowym 10 So w wieku 9 lat, przestoje Db w wieku 26 i 41 lat, o wskaźniku zadrzewienia 0,7, zwarciu pełnym, bonitacja I. Przeciętna wysokość Db 7 m dla 26 lat, Db 9 m dla 41 lat. Przeciętna pierśnica Db 8 cm dla 26 lat, Db 14 cm dla 41 lat. Zasobność grubizny dla całej powierzchni Db 2 m 3. Wydzielenie 2 w - Powierzchnia 0,32 ha, drzewostan o składzie gatunkowym 10 Ol w wieku 46 lat, o wskaźniku zadrzewienia 0,8, zwarciu umiarkowanym, bonitacja III. Przeciętna wysokość dla Ol 17 m. Przeciętna pierśnica dla Ol 8 cm. Zasobność grubizny w przeliczeniu na 1 ha Ol 181 m 3. Wydzielenie 2 o - Powierzchnia 0,04 ha, drzewostan o składzie gatunkowym 10 Ol w wieku 16 lat, o wskaźniku zadrzewienia 0,8, zwarciu pełnym, bonitacja II. Przeciętna wysokość dla Ol 8 m. Zasobność grubizny w przeliczeniu na 1 ha

10 Ol 0 m 3.Wydzielenie 2 d - Powierzchnia 0,26 ha. Zrąb nieodnowiony w momencie sporządzania uproszczonego planu urządzania lasu. Wydzielenie 2 d - Powierzchnia 0,31 ha. Halizna w momencie sporządzania uproszczonego planu urządzania lasu. Działka nr 37/1 Powierzchnia 2,08 ha. Wydzielenie 2 w - 10 Powierzchnia 0,13 ha, drzewostan o składzie gatunkowym 10 Ol w wieku 46 lat, o wskaźniku zadrzewienia 0,8, zwarciu umiarkowanym, bonitacja III. Przeciętna wysokość dla Ol 17 m. Przeciętna pierśnica dla Ol 8 cm. Zasobność grubizny w przeliczeniu na 1 ha Ol 181 m 3. Wydzielenie 2 c - Powierzchnia 0,75 ha, drzewostan o składzie gatunkowym 10 So, mjsc. Brz w wieku 46 lat, o wskaźniku zadrzewienia 0,9, zwarciu umiarkowanym, bonitacja II. Przeciętna wysokość dla So 14 m. Przeciętna pierśnica dla So 16 cm. Zasobność grubizny w przeliczeniu na 1 ha So 166 m 3.Wydzielenie 2 p - Powierzchnia 1,20 ha, drzewostan o składzie gatunkowym 10 So w wieku 8 lat, mjsc. Db w wieku 16 lat, o wskaźniku zadrzewienia 0,8, zwarciu pełnym, bonitacja I. Zasobność grubizny w przeliczeniu na 1 ha So 0. W ramach planowanego przedsięwzięcia inwestor rozpatruje dwa warianty wywozu kruszywa z kopalni. W wariancie I przewiduje się oddzielny wjazd i wyjazd dla Pola A, jak i Pola B :

11 11 Rysunek 4 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I) W wariancie II planuje się budowę niewielkiego mostku nad rowem rozdzielającym Pole A i Pole B i ostateczny wyjazd i wjazd na kopalnie w północnej części Pola A :

12 12 Rysunek 5 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II) Kopalinę główną stanowi kruszywo naturalne piasek. Nadzór górniczy nad kopalnią należy do Okręgowego Urzędu Górniczego w Kielcach. Koncesję na wydobywanie kruszywa wydaje Marszałek Województwa Łódzkiego. Złoże jest częściowo zawodnione, miąższość warstwy zawodnionej wynosi średnio w Polu A 4,8 m, w Polu B 4,0 m. Poziom wodonośny: Głębokość: od 1,0 do 4,8 m p.p.t. tj. na rzędnych od 165,6 do 166,9 m n.p.m., w tym: - Pole A od 1,2 do 4,8 m p.p.t. tj. na rzędnych od 166,6 do 166,9 m n.p.m. - Pole B od 1,0 do 2,0 m p.p.t. tj. na rzędnych od 165,6 do 166,4 m n.p.m.

13 Możliwym zagrożeniem środowiska przez wydobywanie i przeróbkę kopaliny będzie zmiana naturalnej konfiguracji terenu. Złoże nie było dotychczas eksploatowane. Brak zagrożenia tąpnięciami, metanowego, wybuchami pyłów, pyłowego, czy wodnego. Stratygrafia spągu i stropu kopaliny to plejstocen. Podtyp kopaliny piasek. Kopaliny towarzyszące nie występują. Forma pokładowa. Obliczona wielkość zasobów bilansowych to łącznie ton, w tym Pole A ton, Pole B ton. Parametry jakościowe omawianej kopaliny przedstawiono w poniższej tabeli: Tabela 1 Parametry jakościowe kopaliny piasek Parametry Wartość Wartość Wartość średnia Jednostka min. max. ważona Zawartość pyłów 4,0 4,8 4,3 % mineralnych o średnicy poniżej 0,063 mm Zawartość pyłów 4,2 5,0 4,5 % mineralnych o średnicy poniżej 0,075 mm Zawartość ziaren o średnicy < 2,0 mm 99,4 100,0 99,7 % 13 Grubość nakładu: - Pole A min. 0,1 m; max. 0,1 m, średnio 0,1 m; - Pole B min. 0,1 m; max. 0,1 m, średnio 0,1 m; Ogółem złoże - min. 0,1 m; max. 0,1 m, średnio 0,1 m. Miąższość złoża: - Pole A min. 6,9 m; max. 8,9 m, średnio 7,5 m; - Pole B min. 4,9 m; max. 5,9 m, średnio 5,4 m; Ogółem złoże - min. 4,9 m; max. 8,9 m, średnio 6,4 m. Głębokość spągu złoża: - Pole A min. 7,0 m; max. 9,0 m, średnio 7,6 m; - Pole B min. 5,0 m; max. 6,0 m, średnio 5,5 m; Ogółem złoże - min. 5,0 m; max. 9,0 m, średnio 6,5 m. Litologia skał otaczających złoże to: humus, piasek drobnoziarnisty z domieszką piasku pylastego, piasek pylasty, pył piaszczysty. Możliwe kierunki zastosowania kopaliny to budownictwo drogowe i ogólne. Lokalizację złoża w stosunku do sieci drogowej i osadniczej przedstawia poniższy rysunek:

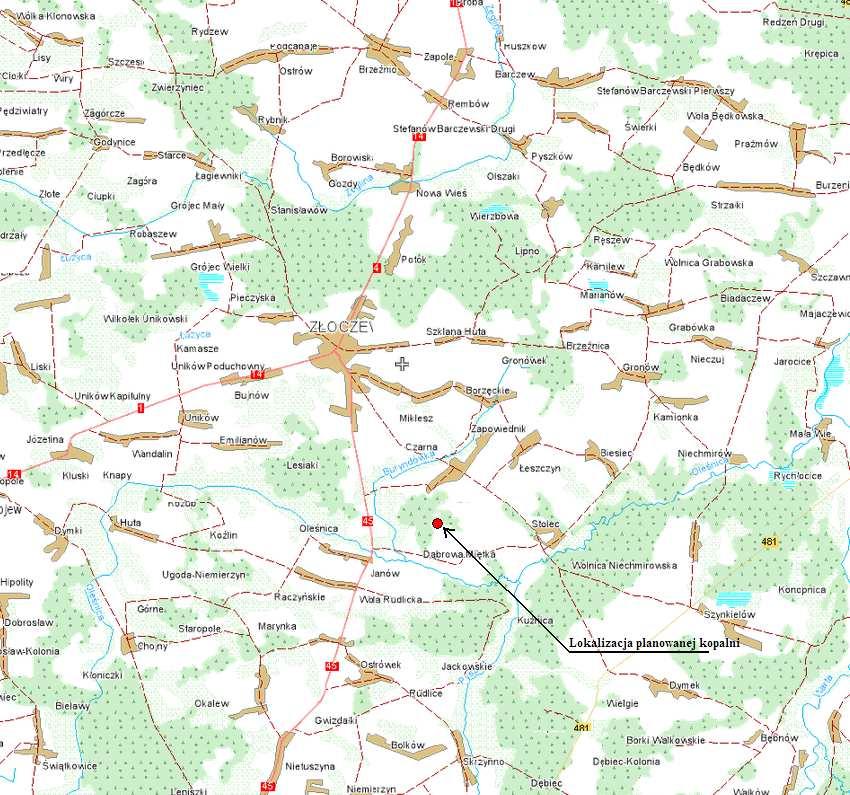

14 14 Rysunek 6 Lokalizacja inwestycji na tle sieci drogowej i osadniczej Obszar udokumentowanego złoża leży w południowo-wschodniej części Wysoczyzny Złoczewskiej (według J. Kondrackiego). Teren jest mało urozmaicony pod względem morfologicznym. Północno-zachodnią część złoża stanowi skraj wydmy rozciągającej się w kierunku z południowego-zachodu na północny-wschód. Pozostały teren jest lekko falisty, łagodnie opadający w kierunku południowym. Przez centralną część działek przepływa rów o nr ewid. 35, będący dopływem rzeki Burdynówki. W północno-zachodniej części działki nr 37/1 i w północno-wschodniej części działki nr 36/1 znajdują się niewielkie, stare wyrobiska poeksploatacyjne o głębokości ok. 2,0 3,0 m p.p.t. z których w dawnych latach okoliczni mieszkańcy wydobywali piasek na dziko na własne potrzeby.

15 2.1. Charakterystyka przyrodnicza terenu planowanej inwestycji Wstęp Celem opracowania było zinwentaryzowanie terenu planowanej inwestycji ze szczególnym zwróceniem uwagi na strukturę gatunkową i wiekową oraz udział procentowy występujących na działkach objętych inwestycją drzew oraz obecnych tu roślin i zwierząt objętych ochroną gatunkową. Inwestycja zlokalizowana będzie na działkach o nr ewid. 36/1 i 37/1, obręb 3 Broszki, gmina Złoczew. Zgodnie z podziałem fizycznogeograficznym Polski (Kondracki 2002) opisywany obszar leży w mezoregionie zwanym Wysoczyzną Złoczewską, należącym do makroregionu Nizin Południowowielkopolskich w podprowincji Nizin Środkowopolskich w prowincji Niżu Środkowoeuropejskiego Zakres opracowania i metodyka Przedmiotem opracowania jest charakterystyka przyrodnicza terenu planowanej inwestycji. Prace terenowe wykonano w październiku 2013 roku. Dokonano również powtórnych oględzin terenu w lutym 2014 r. Badania prowadzono metodą marszrutową. Teren badań obejmował działki przewidziane pod inwestycje. Przedmiotem zainteresowania były w szczególności zbiorowiska (siedliska), które mogą być identyfikowane jako tzw. siedliska przyrodnicze będące przedmiotem zainteresowania Wspólnoty (Rozporządzenie Ministra Środowiska z dnia 13 kwietnia 2010 r. w sprawie siedlisk przyrodniczych oraz gatunków będących przedmiotem zainteresowania Wspólnoty, a także kryteriów wyboru obszarów kwalifikujących się do uznania lub wyznaczenia jako obszary Natura 2000 (Dz. U Nr 77, poz. 510 ze zm.) oraz inne cenne typy siedlisk przyrodniczych. W trakcie inwentaryzacji główny nacisk położono na inwentaryzację siedlisk oraz gatunków chronionych, to znaczy znajdujących się na listach chronionych gatunków roślin i zwierząt, listach z załączników do dyrektyw (Dyrektywa Rady 92/43/EWG z dnia 21 maja 1992 roku w sprawie ochrony siedlisk przyrodniczych oraz dzikiej fauny i flory), a także gatunków rzadkich i zagrożonych w skali kraju i regionu Charakterystyka szaty roślinnej W celu ułatwienia opisu składu gatunkowego działek objętych inwestycją, inwentaryzowany teren podzielono na trzy obszary, co pokazano na rysunku poniżej:

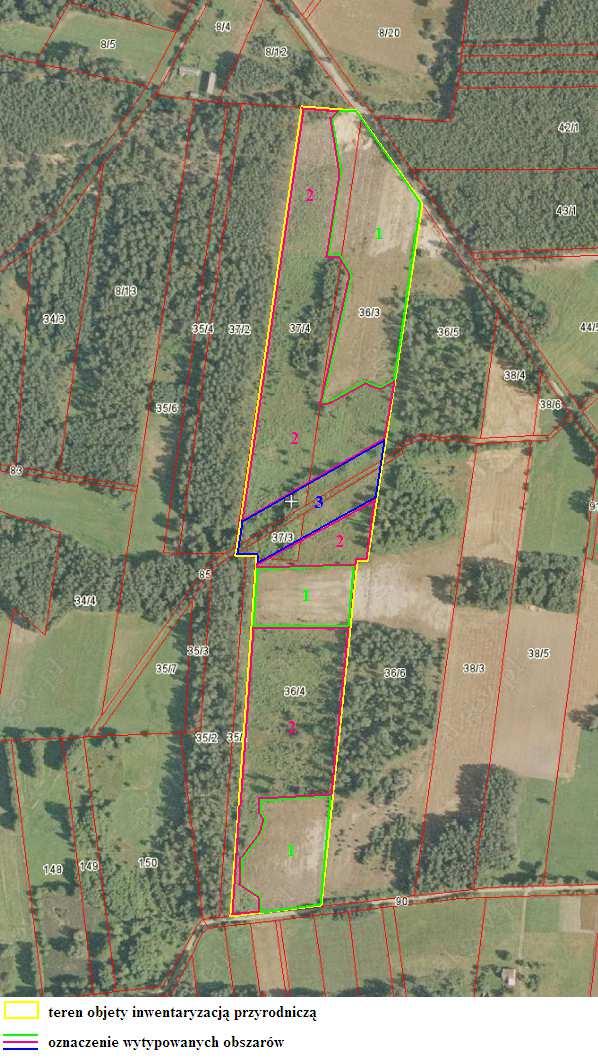

16 16 Rysunek 7 Działki objęte inwestycją wraz ze zinwentaryzowanymi obszarami Po przeprowadzonej inwentaryzacji, można stwierdzić występowanie 3 rodzajów obszarów/stref na badanym terenie. Obszar 1 Obszar ten charakteryzuje się bardzo ubogą szatą roślinną. Można dostrzec tu pojedyncze kępy szczotlichy siwej (Corynephorus canescens L.), zauważono także: - trzcinnika piaskowego (Calamagrostis epigejos (L.) Roth), - życicę trwałą (Lolium perenne L.),

17 - krwawnika pospolitego (Achillea millefolium L.); - jastrzębca kosmaczka (Hieracium pilosella L.); - tasznika pospolitego (Capsella bursa pastoris); - konyzę kanadyjską (Conyza canadensis (L.); - jeżynę (Rubus L). Znikomy udział humusu nie stwarza dobrych warunków do rozwoju wyższych roślin naczyniowych. Na badanym obszarze zauważono typowe gatunki sucholubne, odporne na okresowy brak wody. Skład gatunkowy wskazanego terenu świadczy o rozpoczynającej się, powolnej sukcesji. Obszar 2 Wskazany obszar pokryty jest w części roślinnością charakterystyczną dla terenów zalesionych boru sosnowego świeżego, w pozostałej części (dominującej) wskazaną strefę stanowią tereny trawiaste, bez krzewów czy drzew. W opisywanym obszarze odnotowano przedstawicieli z gatunku: - Sosna zwyczajna (Pinus sylvestris L.); - pojedyncze egzemplarze Brzozy brodawkowatej (Betula pendula Roth); - Borówka czarna (Vaccinium myrtillus L.); - Borówka brusznica (Vaccinium vitis-idaea L.); - Dąb szypułkowy (Quercus robur L.); - Bielistka siwa (Leucobryum glaucum); - Szczaw polny (Rumex acetosella L.); - Rokietnik pospolity (Pleurozium schreberi); - Konyza kanadyjska (Conyza canadensis (L.); - Jastrzębiec kosmaczek (Hieracium pilosella L.); - Wrzos pospolity (Calluna vulgaris); - Jeżyna (Rubus L.); - Orlica pospolita (Pteridium aquilinum (L.) - Trzcinnik piaskowy (Calamagrostis epigejos (L.) Roth), - Życica trwała (Lolium perenne L.); - Krwawnik pospolity (Achillea millefolium L.). Opisywany teren stanowi pozostałości ekosystemu leśnego. Jedynie na skrajach opisywanego obszaru znajdują się większe skupiska drzew, w których dominuje wysokopienna sosna zwyczajna (Pinus sylvestris L.). Na podstawie przeprowadzonej wizji terenowej i zinwentaryzowanych gatunków stwierdzono, iż wcześniej ekosystem ten stanowił bór sosnowy świeży. Siedlisko to zajmuje tereny piaszczyste o cienkiej warstwie próchnicy. W luźnym drzewostanie dominuje sosna zwyczajna (Pinus sylvestris) z udziałem pojedynczych egzemplarzy brzozy brodawkowatej (Betula pendula) i dębu szypułkowego (Quercus robur L.). W warstwie podszytowej znajduje się brzoza brodawkowata (Betula pendula), miejscami widoczne są podrosty dębu (Quercus robur L.). Na 17

18 warstwę runa, składają się głównie Borówka czarna (Vaccinium myrtillus L.) i Borówka brusznica (Vaccinium vitis-idaea L.), miejscami widoczny Wrzos pospolity (Calluna vulgaris). Warstwa runa nie jest bujna. Skład runa świadczy o występowaniu podłoża kwaśnego. Opisywany bór występuje na piaskach polodowcowych. Zwarcie drzewostanu tam gdzie tworzy skupiska, to ok. 60% (+/-10). Obszar 3 Do obszaru 3 zakwalifikowano rów wraz z jego najbliższym otoczeniem. W trakcie inwentaryzacji rów wypełniony był wodą. Ze względu na niską temperaturę był zamarznięty, a na jego powierzchni można było zauważyć tropy przemieszczających się tędy drobnej zwierzyny. Dojście do rowu jest utrudnione ze względu na bujnie występującą tu jeżynę (Rubus sp.) oraz kilkuletnie podrosty olszy czarnej (Alnus glutinosa). Na skarpach tego niewielkiego rowu nie odnotowano bujnej roślinności. W postaci niewielkich zbiorowisk i kęp odnaleźć można: pałkę wodną (Typha L.), sit rozpierzchły (Juncus effusus L.), a miejscami skupiska rokietnika pospolitego (Pleurozium schreberi). Wysoko nad opisany rów wybijają się pojedyncze stanowiska dębu szypułkowego (Quercus robur L.). Tak skąpy skład gatunkowy wskazanego ekosystemu wynika z dużego zacienienia powodowanego przez masowo występujące podrosty olszy czarnej (Alnus glutinosa) i jeżyny (Rubus sp.). W okolicach rowu zauważono także skarłowaciałych przedstawicieli dzikiego bzu (Sambucus L.). 18 Zaobserwowany skład gatunkowy świadczy o kwaśnym podłożu. Większość odnotowanych roślin, to rośliny azotolubne. Bliskość terenów mieszkaniowych oraz pól uprawnych może przyczyniać się do zakwaszania opisanych terenów. Inwestor rozpatruje dwa warianty przedsięwzięcia. W przypadku wyboru wariantu I rów, jak i jego najbliższa okolica nie zostaną naruszone, a tym samym nie dojdzie do zniszczenia występujących tam roślin. Zniszczeniu ulegną natomiast odnotowane płaty roślinności w pozostałych, opisanych obszarach ze względu na konieczność usunięcia nadkładu. Wariant II różni się tym, że w przypadku jego wyboru, zniszczeniu ulegnie środkowa część opisanego powyżej obszaru 3 w związku z koniecznością wybudowania przejazdu (w formie mostku nad rowem) dla pojazdów wywożących kruszywo z Pola B. Eksploatacja kopalni piasku zawsze będzie wiązała się ze zniszczeniem roślinności występującej na działkach objętych taką inwestycją. Należy jednak pamiętać, że w świetle obowiązującego prawa inwestor jest zobligowany do przeprowadzenia działań rekultywacyjnych. Rekultywacja obszarów pogórniczych z jednej strony zrekompensuje niekorzystne zmiany powodowane działalnością wydobywczą, a z drugiej może stać się początkiem nowego, często bardziej atrakcyjnego sposobu zagospodarowania terenu. Cechą charakterystyczną eksploatacji kruszyw naturalnych są znaczące przeobrażenia w krajobrazie. Kopalnie zajmują duże obszary, a ponadto w wielu przypadkach eksploatacja prowadzona jest spod lustra wody, ponieważ następuje naturalne wypełnienie wodą wyrobiska podczas wydobywania kopaliny. Skutkiem są

19 pozostałości w postaci zawodnionych wyrobisk, które niejednokrotnie opanowywane są przez roślinność wodną, co prowadzi do powstawania nowych ekosystemów. Rekultywacja terenów pogórniczych jest tym etapem działalności górniczej, która z jednej strony rekompensuje niekorzystne zmiany powodowane działalnością górniczą, a z drugiej w wielu przypadkach jest początkiem nowego, często bardziej atrakcyjnego sposobu zagospodarowania terenu Fauna Na inwentaryzowanym terenie zauważono tropy sarny europejskiej Capreolus capreolus oraz 3 przedstawicieli tego gatunku przemieszczających się w kierunku wschodnim. W koronach drzew na działce objętej wnioskiem nie zaobserwowano gniazd ptaków. Sąsiedztwo terenów rolnych oraz bliskość siedzib ludzkich nie sprzyja osiedlaniu się zwierząt na terenie przedmiotowych działek. Teren inwestycji stanowi raczej miejsce przemieszczania się dzikich zwierząt w kierunku rozleglejszych terenów leśnych celem schronienia się i gniazdowania, bądź też w kierunku terenów rolnych celem poszukiwania pokarmu Spis faunistyczny i florystyczny zaobserwowanych gatunków Tabela 2 Spis faunistyczny i florystyczny zaobserwowanych gatunków Lp. Nazwa polska Nazwa łacińska Fauna 1. Sarna europejska Capreolus capreolus Flora 2. Szczotlicha siwa Corynephorus canescens L. 3. Trzcinnik piaskowy Calamagrostis epigejos L. 4. Życica trwała Lolium perenne L. 5. Krwawnik pospolity Achillea millefolium L. 6. Jastrzębiec kosmaczek Hieracium pilosella L. 7. Tasznik pospolity Capsella bursa pastoris 8. Konyza kanadyjska Conyza canadensis L. 9. Sosna zwyczajna Pinus sylvestris L. 10. Brzoza brodawkowata Betula pendula Roth 11. Borówka czarna Vaccinium myrtillus L. 12. Borówka brusznica Vaccinium vitis-idaea L. 13. Dąb szypułkowy Quercus robur L. 14. Bielistka siwa Leucobryum glaucum 15. Szczaw polny Rumex acetosella L. 16. Rokietnik pospolity Pleurozium schreberi 17. Wrzos pospolity Calluna vulgaris 18. Jeżyna Rubus L. 19. Orlica pospolita Pteridium aquilinum L. 20. Trzcinnik piaskowy Calamagrostis epigejos L. 21. Olsza czarna Alnus glutinosa 22. Pałka wodna Typha L. 23. Sit rozpierzchły Juncus effusus L. 24. Dziki bez Sambucus L.

20 Chronione gatunki oraz siedliska i gatunki NATURA 2000 Ochrona gatunkowa jest jedną z prawnych form ochrony przyrody w Polsce (Ustawa z dnia 16 kwietnia 2004 r. o ochronie przyrody Dz. U Nr 92, poz. 880 ze zm.). Lista gatunków roślin chronionych stanowi załącznik do Rozporządzenia Ministra Środowiska z dnia 5 stycznia 2012 r. w sprawie ochrony gatunkowej roślin (Dz. U Nr 0, poz. 81). Na badanym terenie odnotowano stanowiska dwóch roślin chronionych, objętych ochroną częściową, tj. Bielistki siwej (Leucobryum glaucum) i Rokietnika pospolitego (Pleurozium schreberi). Rokietnik pospolity (Pleurozium schreberi) należy do gatunków dziko występujących roślin objętych ochroną częściową, które mogą być pozyskiwane przez ręczny zbiór darni. Oba odnotowane gatunki mchów stanowią ok. 5 % pokrycia opisanych działek. Bielistka siwa (Leucobryum glaucum) znajduje się na liście roślin będących przedmiotem zainteresowania Wspólnoty, lecz nie wymaga ochrony w formie wyznaczenia obszaru Natura 2000 oraz nie jest gatunkiem o znaczeniu priorytetowym. Siedliska przyrodnicze w Dyrektywie Siedliskowej definiowane są jako: obszary lądowe lub wodne wyodrębniane w oparciu o cechy geograficzne, abiotyczne i biotyczne, zarówno całkowicie naturalne, jak i półnaturalne. Na opisywanym terenie nie odnotowano żadnego spośród typów siedlisk przyrodniczych wymienionych w załączniku I Dyrektywy Rady 92/43/EWG, jak również gatunków rzadkich, bądź zagrożonych Podsumowanie Prace związane z przygotowaniem terenu pod kopalnię będą polegały na wycince drzew z przeważającej części badanego terenu oraz zhołdowaniu wierzchniej warstwy gruntu. Uruchomienie odkrywkowej kopalni piasku nieodzownie wiąże się z koniecznością podjęcia takich działań. Należy mieć na uwadze, że po zakończeniu eksploatacji opisywanej inwestycji nastąpi rekultywacja tych terenów. Przyczyni się ona w znacznym stopniu do przywrócenia poprzedniego charakteru tego miejsca. Realizacja przedmiotowej inwestycji na działkach zlokalizowanych w bezpiecznej odległości od terenów zabudowy zagrodowej i mieszkaniowej oraz rozległych terenów leśny, gdzie może przebywać większa zwierzyna, nie powinna negatywnie wpłynąć na życie mieszkańców najbliżej położonej miejscowości Broszki oraz miejsca życia i żerowanie potencjalnej fauny jaka może występować na pobliskich terenach, ani zmniejszyć ich lokalnych populacji. Planowana inwestycja, ze względu na najbliższe sąsiedztwo i bezpieczne oddalenie od terenów chronionych akustycznie, bez problemu wpisze się w krajobraz tamtejszego terenu. Po całkowitym zakończeniu prac rekultywacyjnych teren poeksploatacyjny właściwie wkomponowany będzie w otaczający krajobraz. Planowany sposób rekultywacji znacznie poprawi walory otaczającego krajobrazu. Monotonny, płaski krajobraz zostanie urozmaicony uformowanymi zbiornikami wodnymi.

21 Planowana inwestycja usytuowana będzie w granicach opisywanych działek (o nr ewid. 36/1 i 37/1) i w związku z tym nie spowoduje zniszczeń płatów roślinności naturalnej znajdującej się na działkach sąsiednich. Z punktu widzenia ochrony szaty roślinnej omawianego obszaru, mogącej tu występować tu potencjalnie fauny oraz konieczności przeprowadzenia rekultywacji tego terenu po zakończeniu eksploatacji kopalni, nie ma przeciwwskazań do realizacji inwestycji. Dokumentacja fotograficzna inwentaryzowanego terenu została załączona na nośniku elektronicznym Rodzaj technologii Złoże kruszywa naturalnego /piasku/ Broszki rozpoznane zostało w kategorii C 1. W Polu A wysokości bezwzględne wahają się od 166,7 m n.p.m. w części południowo-zachodniej do 175,5 m n.p.m. w części południowo-zachodniej do 175,5 m n.p.m. w części północno-zachodniej. W Polu B wysokości wahają się od 166,5 m n.p.m. w części południowo-zachodniej do 168,6 m n.p.m. w części północno-wschodniej. Deniwelacje terenu wynoszą ok. 8,8 m w Polu A i ok. 2,1 m w Polu B. Stopień rozpoznania złoża spełnia wymagania Rozporządzenia Ministra Środowiska z dnia 22 grudnia 2011 r. w sprawie dokumentacji geologicznej złoża kopaliny (Dz. U Nr 291, poz. 1712). Granice złoża określono na podstawie danych z wyrobisk rozpoznawczych, dostosowują ich przebieg do granic działek, do których przysługuje tytuł prawny, zachowując 10-metrowy pas ochronny dla dróg przebiegających w północno-wschodniej części Pola A i południowej części Pola B oraz 50-metrowy pas ochronny dla rowu przebiegającego w południowej części Pola A i północnej części Pola B. We wschodniej, zachodniej i północno-zachodniej części granica dokumentowanego złoża pokrywa się z granicą działek, do których przysługuje tytuł prawny. Pod względem fizyczno-geograficznym obszar dokumentowanego złoża leży w południowowschodniej części Wysoczyzny Złoczewskiej (wg J. Kondrackiego). Budowa geologiczna oraz współczesna rzeźba rejonu złoża jest wynikiem procesów morfogenetycznych, jakie zachodziły na terenie Polski w okresie plejstocenu. Główne rysy budowy i rzeźby ukształtowały się w czasie zlodowacenia środkowopolskiego. Jak wynika z Przeglądowej Mapy Geologicznej Polski w skali 1: omawiany obszar budują piaski eoliczne, piaski eoliczne w wydmach oraz piaski i żwiry wodnolodowcowe na glinach zwałowych. Rejon udokumentowanego złoża zbudowany jest głównie z utworów piaszczystych piasków drobnoziarnistych, miejscami w spągu z domieszką piasku pylastego. W trakcie prowadzenia prac wiertniczych nawiercono zwierciadło wody gruntowej na głębokości od 1,2 m do 4,8 m p.p.t. w Polu A, tj. na rzędnych 166,6 166,9 m n.p.m., a w Polu B na głębokości od 1,0 do 2,0 m p.p.t., tj. na rzędnych 165,6-166,4 m n.p.m. Okresowe wahania swobodnego zwierciadła wody gruntowej wymuszone zmianami warunków atmosferycznych mogą

22 wynosić ok. 1,0 m. Zakładana eksploatacja surowca do rzędnej od 160,8 do 162,4 m n.p.m. będzie się odbywała w warstwie suchej i zawodnionej. Budowa geologiczna, forma i kształt złoża, stosunki wodne, a także ukształtowanie terenu i stan zagospodarowania na sąsiednich obszarach decydują w głównej mierze o tym, że warunki eksploatacji złoża Broszki można określić jako mało skomplikowane. Eksploatacja będzie prowadzona metodą odkrywkową, systemem ścianowym, wyrobiskiem wgłębnym. Rozpocznie się w obrębie Pola A. Nachylenie skarp roboczych wyniesie ok. 60 o. Nachylenie skarp poeksploatacyjnych wniesie ok. 45 o. W ramach prowadzonych prac przygotowawczych należy wykonać następujące czynności: - wytyczyć granice nowego obszaru i terenu górniczego, - oznakować rejon złoża tablicami ostrzegawczymi i informacyjnymi, - zdjąć nadkład z części złoża przeznaczonej do eksploatacji w pierwszej kolejności. Nadkład nad złożem stanowi gleba o miąższości 0,1 m. Średnia miąższość nadkładu dla poszczególnych pól i całego złoża wynosi 0,1 m. Nadkład z terenu przeznaczonego do eksploatacji usuwany i gromadzony będzie sukcesywnie w miarę postępu eksploatacji na tymczasowe zwałowiska w zasięgu terenu górniczego poza granicą udokumentowanego złoża, a częściowo na złożu. Nadkład zwałowany będzie przy użyciu 2 koparko-ładowarek. Nakład zhołdowany na zwałowiskach zostanie wykorzystany do przyszłej rekultywacji terenów poeksploatacyjnych. Kubatura nadkładu zalegającego nad złożem wynosi m 3, w tym: - Pole A m 3, - Pole B m 3. Miąższość złoża W Polu A miąższość złoża wynosi od 6,9 m do 8,9 m średnio 7,5 m. W Polu B miąższość złoża wynosi od 4,9 m do 5,9 m średnio 5,4 m. Ogółem miąższość złoża wynosi od 4,9 m do 8,9 m średnio 6,4 m. Złoże udokumentowane jest w warstwie suchej i zawodnionej. Warstwa podłożowa stanowią ją w Polu B pyły piaszczyste, a w Polu A tożsame genetycznie i litologicznie z warstwą złożową utwory piaszczyste, ponieważ granica udokumentowania jest granicą sztuczną wynikająca z głębokości prowadzonego rozpoznania. Szczegółowy sposób prowadzenia przyszłych robót przygotowawczych i eksploatacyjnych będzie przedstawiony w projekcie zagospodarowania złoża, a warunki bezpiecznego prowadzenia robót górniczych określi plan ruchu zakładu górniczego. Po zakończeniu działalności górniczej przeprowadzona zastanie rekultywacja terenów poeksploatacyjnych. Kierunek rekultywacji przyszłych terenów poeksploatacyjnych zostanie uzgodniony ze Starostwem Powiatowym w Sieradzu. Przewiduje się, że teren zostanie zrekultywowany w kierunku wodno-leśnym lub wodno-rolnym. 22

23 W budowie geologicznej złoża udział biorą utwory plejstoceńskie wykształcone w postaci utworów piaszczystych piasków drobnoziarnistych, miejscami w spągu z domieszką piasku pylastego. W celu określenia rodzaju i jakości kopaliny w złożu wykonano badania makroskopowe, na podstawie, których wytypowano próby do badań laboratoryjnych. Podstawowe parametry jakościowe przedstawiają się następująco: Zawartość pyłów mineralnych o Ø poniżej 0,063 mm waha się od 4,0 % do 4,8 % - średnio wynosi 4,3 %; Zawartość pyłów mineralnych o Ø poniżej 0,075 mm waha się od 4,2 % do 5,0 % - średnio wynosi 4,5 %; Zawartość ziaren o Ø poniżej 2,0 mm wynosi od 99,4 % do 100 % - średnio 99,7 %; Zawartość siarki całkowitej w przeliczeniu na SO 3 jest niewielka i wynosi od 0,02 do 0,03; Gęstość nasypowa w stanie zagęszczonym od 1,67 t/m 3 do 1,68 t/m 3 średnio 1,68 t/m 3 ; Wskaźnik piaskowy waha się od 69,0 do 73,0 średnio 71,0; Zanieczyszczenia obce brak; Zanieczyszczenia organiczne barwa wzorcowa. Przeprowadzone badania pozwoliły określić podstawowe parametry jakościowe kruszywa. W celu określenia przydatności kruszywa do poszczególnych asortymentów robót należy przeprowadzić oddzielne badania kwalifikacyjne w odniesieniu do poszczególnych norm. Kruszywo będzie wykorzystywane do celów budownictwa drogowego i ogólnego. Działalność górnicza polegająca na eksploatacji kruszywa naturalnego ze złoża Broszki w kat. C 1 niewątpliwie będzie miała wpływ na środowisko, jednak ze względu na charakter i zagospodarowanie terenu, na którym znajduje się złoże, jak i sposób planowanej eksploatacji, stopień jej konfliktowości względem środowiska będzie niewielki. Jedynym widocznym elementem będzie zmiana konfiguracji terenu. To czasowe odkształcenie będzie odnosić się do okresu prowadzenia działalności wydobywczej. Po wyeksploatowaniu kopaliny wyrobisko będzie zrekultywowane, co znacznie zniweluje ujemne skutki powstałe w środowisku. W złożu nie wydzielono zasobów pozabilansowych. Całe zasoby złoża stanowią zasoby bilansowe w kategorii C 1. Zasoby złoża według stanu na dzień r. wynoszą m 3, tj ton, w tym: W Polu A m 3, tj ton, W Polu B m 3 tj tony. Granicę pionową złoża wyznaczają: - w Polu A : o o o Od strony północno-wschodniej 10-metrowy pas ochronny dla drogi, Od strony południowej 50-metrowy pas ochronny dla rowu, Od strony wschodniej, zachodniej i północno-zachodniej granica działek, do których inwestorowi przysługuje tytuł prawny. 23

24 - w Polu B : o o o Od strony północnej 50-metrowy pas ochronny dla rowu, Od strony południowej 10-metrowy pas ochronny dla drogi, Od strony wschodniej i zachodniej granica działek, do których inwestorowi przysługuje tytuł prawny. Granice poziomą górną stanowi strop warstwy piaszczystej. Granicę pozioma dolną stanowi spąg warstwy piaszczystej w Polu B oraz głębokość od 7,0 do 10,0 m p.p.t. w Polu A uznana przez inwestora za granicę eksploatacji. Spąg złoża waha się od rzędnej 160,8 do 162,2 m n.p.m. w Polu A i od rzędnej 160,8 do 162,4 m n.p.m. w Polu B. Warunki ochrony złoża kopaliny Eksploatacja złoża kopaliny powinna być dostosowana do warunków geologiczno-górniczych i wyposażenia technicznego kopalni, tak aby zachowane były odpowiednie parametry (np. poziomy eksploatacyjne, skarpy stałe i robocze) zapewniające bezpieczeństwo powszechne, bezpieczeństwo zatrudnionej załogi, geotechniczne i ciągłości ruchu. Kopalina zalegająca w złożu będzie wydobywana tylko pod kierownictwem i dozorem osób posiadających odpowiednie kwalifikacje, zgodnie z zasadami techniki górniczej, racjonalnej gospodarki złożem, ochroną środowiska i z zachowaniem przepisów dotyczących bezpieczeństwa i higieny pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w odkrywkowych zakładach górniczych. Podstawowe wymagania dla ochrony złoża: Prawidłowe usunięcie nakładu od warstwy złożowej w sposób uniemożliwiający zanieczyszczenie stropowych partii złoża, Zwałowanie nakładu (traktowanego jako materiał dla przyszłej rekultywacji wyrobiska poeksploatacyjnego) na zwałowiska w wyznaczone miejsca na terenie górniczym, Udostępnienie złoża wykopem udostępniającym i eksploatacja kopaliny wyrobiskiem wgłębnym, Prowadzenie prawidłowej, racjonalnej eksploatacji kopaliny, minimalizującej straty eksploatacyjne w dnie wyrobiska, tj. wydobycie do spągu złoża, Nie pozostawianie nie wybranych partii złoża gorszej jakości lecz użycie ich w ostateczności do rekultywacji technicznej wyrobiska, Formowanie bezpiecznych skarp stałych wyrobiska, Prawidłowe zaprojektowanie zabiegów rekultywacyjnych i ustalenie kierunku rekultywacji Ewentualne warianty przedsięwzięcia Zmiana lokalizacji planowanego przedsięwzięcia nie jest zasadna, ze względu na fakt, że na opisywanym obszarze udokumentowano istnienie pokładu kruszywa naturalnego piasku,

25 które inwestor chce wydobywać. Nie przewiduje się innych wariantów lokalizacyjnych planowanego przedsięwzięcia. Możliwym jest natomiast wybór różnych wariantów wywozu kruszywa z kopalni, co przestawiono poniżej: Wariant I W wariancie I przewiduje się oddzielny wjazd i wyjazd dla Pola A, jak i Pola B, jak na rysunku poniżej: 25 Rysunek 8 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I)

26 Wariant II W wariancie II planuje się budowę niewielkiego mostku nad rowem rozdzielającym Pole A i Pole B i ostateczny wyjazd i wjazd na kopalnie w północnej części Pola A : 26 Rysunek 9 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II)

27 5. Przewidywane ilości wykorzystywanej wody, surowców, materiałów, paliw oraz energii 27 Szacunkowe ilości wykorzystanych surowców, materiałów, paliw i energii: Woda będzie wykorzystywana jedynie na potrzeby socjalno-bytowe pracowników. Teren inwestycji nie będzie wyposażony w instalacje wodociągową, czy kanalizację. Woda będzie dostarczana w bańkach plastikowych. Wyliczenie potrzebnej ilości wody przedstawiono w rozdz. 7. Surowce jedynie etap eksploatacji przedsięwzięcia będzie generował zapotrzebowanie na surowce - paliwo i wodę. W przypadku wyboru wariant II, niezbędnym działaniem będzie budowa mostku nad rowem. Do tego celu przewiduje się użycie takich materiałów jak: piasek, woda, stal, cement. Paliwa nie przewiduje się korzystania ze źródeł ciepła w okresie realizacji i eksploatacji przedsięwzięcia. Zapotrzebowanie na olej napędowy będą generowały wywrotki (150 pojazdów), wywożące piasek z kopalni. Ilość zużytego paliwa nie jest w tej chwili możliwa do oszacowania. W trakcie procesu inwestycyjnego nie przewiduje się zapotrzebowania na energię elektryczną. Na etapie eksploatacji przedsięwzięcia ze względu na przyjęty czas pracy od 6.00 do przewiduje się możliwość użycia agregatu prądotwórczego do celów oświetlenia eksploatowanego złoża (prawdopodobnie w okresie jesiennozimowym). 6. Rozwiązania chroniące środowisko Ze względu na profil działalności omawianego przedsięwzięcia minimalizacja wytwarzanych odpadów będzie możliwa dzięki: odpowiedniemu gospodarowaniu tymi odpadami, bezpiecznemu przechowywaniu i przekazywaniu do dalszego zagospodarowania wyspecjalizowanej firmie posiadającej pozwolenie na prowadzenie tego typu działalności. Zmniejszenie emisji substancji i pyłów do powietrza osiągnięte zostanie poprzez minimalizację emisji wtórnej, co wiąże się z dbałością o utrzymanie w odpowiednim stanie zarówno terenu kopalni jak i terenu komunikacji wewnętrznej. Bardzo istotnym elementem ochrony atmosfery jest dostosowanie prędkości pojazdów do panujących warunków atmosferycznych, co w znacznym stopniu zminimalizuje unos pyłu. od: Emisja hałasu do środowiska oraz jego ograniczanie uzależnione jest znacznej mierze sposobu załadunku piasku na pojazdy go wywożące,

28 pracy urządzeń na terenie kopalni (2 koparko-ładowarek, wywrotek), eksploatacja prowadzona będzie w godzinach od 6 00 do Gospodarka ściekowa na omawianym terenie dla potrzeb socjalnych pracownika będzie wykorzystana przenośna toaleta (typu toi-toi), której konserwacją, a także powstającymi ściekami będzie zajmowała się firma serwisująca Rodzaje i przewidywane ilości wprowadzanych do środowiska substancji lub energii przy zastosowaniu rozwiązań chroniących środowisko 7.1 Oddziaływanie inwestycji na stan powietrza atmosferycznego Eksploatacja przedmiotowej inwestycji nie będzie znacząco oddziaływała na stan powietrza atmosferycznego. Zanieczyszczenie powietrza pyłem mineralnym i emisją spalin z silników pracujących pojazdów będzie miało charakter lokalny, rozproszony i krótkotrwały. 7.2 Emisje hałasu Niniejsze opracowanie zawiera analizę oddziaływania na klimat akustyczny przedsięwzięcia polegającego na wydobywaniu kopalin ze złoża kruszywa naturalnego Broszki w kat. C 1. Opracowanie sporządzone, na potrzeby Karty Informacyjnej Przedsięwzięcia, pozwoli na określenie warunków akustycznych jakie będą panowały po oddaniu do eksploatacji planowanego przedsięwzięcia oraz ustalenie czy przewidywane źródła hałasu nie spowodują przekroczenia dopuszczalnych poziomów dźwięku w środowisku. Zakres prac obejmuje: Analizę materiałów przekazanych przez inwestora; Inwentaryzację źródeł hałasu (typ źródła, miejsce powstawania, czas pracy itp.); Wykonanie modelu obliczeniowego; Wykonanie obliczeń zasięgu hałasu; Tereny chronione akustycznie wyznaczono na podstawie: - mapy sytuacyjno-wysokościowej w skali 1: zdjęć satelitarnych w GEOPORTALU ( - klasyfikacji akustycznej wydanej przez organ gminy Standardy jakości środowiska akustycznego Obowiązujące obecnie prawo krajowe w zakresie hałasu wprowadza podwójny system ocen, który wprowadza rozróżnienie na (art. 112a ustawy Prawo ochrony środowiska): prowadzenie długookresowej polityki w zakresie ochrony środowiska przed hałasem, w szczególności do sporządzania map akustycznych,

29 ustalanie i kontrola warunków korzystania ze środowiska. Dla obu tych obszarów działań stosowane są inne wskaźniki oceny hałasu. Do celów prowadzenia długookresowej polityki w zakresie ochrony środowiska przed hałasem, mają zastosowanie wskaźniki: wskaźniki: L DWN długookresowy średni poziom dźwięku A wyrażony w decybelach (db), wyznaczony w ciągu wszystkich dób roku, z uwzględnieniem pory dnia (rozumianej jako przedział czasu od godz do godz ), pory wieczoru (rozumianej jako przedział czasu od godz do godz ), oraz pory nocy (rozumianej jako przedział czasu od godz do godz. 6.00), L N długookresowy średni poziom dźwięku A wyrażony w decybelach (db), wyznaczony w ciągu wszystkich pór nocy w roku (rozumianej jako przedział czasu od godz do godz. 6.00). Dla potrzeb ustalenia i kontroli warunków korzystania ze środowiska, mają zastosowanie L AeqD równoważny poziom hałasu dla pory dnia, rozumianej jako przedział czasu od godz do godz (przedział czasu odniesienia równy 16 godzinom dla hałasu drogowego), L AeqN równoważny poziom hałasu dla pory nocy, rozumianej jako przedział czasu od godz do godz (przedział czasu odniesienia równy 8 godzinom dla hałasu drogowego). Standardy jakości środowiska w zakresie emisji hałasu, określone są przez dopuszczalne poziomy hałasu. Dopuszczalne poziomy hałasu od przemysłu dla terenów prawnie chronionych przed hałasem, określone w obowiązującym rozporządzeniu Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U Nr 0, poz. 112) zamieszczono w tabeli poniżej. Dopuszczalne poziomy hałasu zależą od rodzaju źródła oraz funkcji i przeznaczenia terenu. Rodzaje terenów powinny być określone na podstawie miejscowych planów zagospodarowania przestrzennego (mpzp) bądź w przypadku braku mpzp na podstawie stanu faktycznego. 29

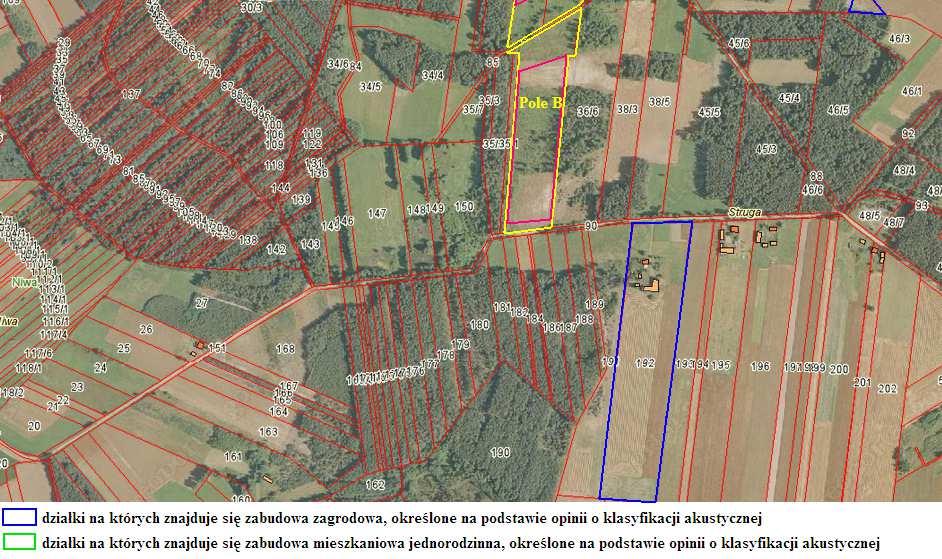

30 30 Tabela 3 Dopuszczalne poziomy hałasu w środowisku Kwalifikacja akustyczna terenów Teren, na którym Inwestor zamierza zlokalizować przedmiotowe przedsięwzięcie, to działki o nr ewid. 36/1 i 37/1, położone w miejscowości Broszki, w gminie Złoczew. W dniu r., znak: RK , Burmistrz Miasta Złoczew wydał opinię o klasyfikacji akustycznej dla terenów inwestycji jak i terenów zlokalizowanych wokół planowanej inwestycji. Zgodnie z ww. dokumentem: Dla działek w obrębie Broszki nr ewid. 36/1 i 37/1 planowanych pod wydobycie kopalin ze złoża kruszywa naturalnego (piasku) Broszki oraz najbliższych terenów przylegających do działek informuje, że dla tych obszarów brak jest miejscowego planu zagospodarowania przestrzennego. Na podstawie art. 115 ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U Nr 164, poz. 1027) oraz rozporządzenia Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. Nr 120, poz. 826 ze zm.), określam następujące faktyczne zagospodarowanie i wykorzystanie terenu inwestycji oraz

31 standardy jakości środowiska akustycznego, najbliżej położonych terenów usytuowanych w przewidywanym (potencjalnym) zasięgu oddziaływania akustycznego instalacji objętej obowiązkiem uzyskania decyzji o środowiskowych uwarunkowaniach, tj. wydobycie kopalin ze złoża kruszywa naturalnego (piasku) Broszki. Charakterystyka terenu, na którym zlokalizowane będzie przedsięwzięcie: - działki o nr ewid. 36/1 i 37/1 użytkowane są jako pastwiska i tereny leśne, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie akustycznej nie ma określonych norm dotyczących hałasu. Charakterystyka terenów chronionych akustycznie zlokalizowanych wokół planowanej inwestycji: - tereny położone na wschód od planowanej inwestycji wykorzystywane są, jako pastwiska i tereny leśne, które zgodnie z rozporządzeniem nie podlegają ochronie akustycznej. Najbliżej położony na wschód budynek chroniony akustycznie to teren zabudowy zagrodowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 45 db dla pory nocy. Teren ten znajduje się w odległości 300 m na wschód od terenu planowanej inwestycji na działce o nr ewid. 44/1 obręb Broszki. - tereny położone na zachód od planowanej inwestycji wykorzystywane są, jako tereny rolnicze pastwiska i las, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie akustycznej. Najbliżej położony na zachód budynek chroniony akustycznie to teren zabudowy zagrodowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 45 db dla pory nocy. Budynek ten znajduje się w odległości 650 m na zachód od terenu planowanej inwestycji na działce o numerze ewidencyjnym 164 obręb Kolonia Broszki. - tereny położone na północ od planowanej inwestycji wykorzystywane są, jako tereny rolnicze i las, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie akustycznej. Najbliżej położony na północ budynek chroniony akustycznie to teren zabudowy mieszkaniowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 40 db dla pory nocy. Budynek ten znajduje się w odległości 70 m na północ od terenu planowanej inwestycji na działce o nr ewidencyjnym 8/4 obręb Broszki. - tereny położone na południe od planowanej inwestycji wykorzystywane są jako tereny rolnicze pastwiska i las, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie akustycznej. Najbliżej położony budynek chroniony akustycznie to teren zabudowy zagrodowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 45 db dla pory nocy. Budynek ten znajduje się w odległości 150 m na południe od terenu planowanej inwestycji na działce o numerze ewidencyjnym 192 obręb Dąbrowa Wielka. Najbliżej położony budynek chroniony akustycznie, dla którego dopuszczalny poziom hałasu wynosi 40 db dla pory nocy to teren zabudowy mieszkaniowej (numer ew. działki 8/4, obręb Broszki) znajdujący się w odległości 70 m od terenu planowanej inwestycji. 31

32 Emisja hałasu na etapie realizacji inwestycji Zasadniczo, uruchomienie planowanego przedsięwzięcia nie wymaga przeprowadzenia żadnych prac budowlanych na etapie realizacji inwestycji. Jedyne działania jakie zostaną podjęte polegać będą na zdjęciu wierzchniej warstwy nakładu, który wykorzystany zostanie do usypania skarp. Skarpa spełni rolę naturalnego ekranu akustycznego, ograniczając oddziaływanie akustyczne inwestycji, na tereny chronione, podczas eksploatacji przedsięwzięcia. Prace związane ze zdjęciem wierzchniej warstwy (nakładu), przeprowadzone zostaną za pomocą koparkoładowarki i powinny potrwać kilka dni, co z kolei nie powinno być uciążliwe dla mieszkańców wsi Broszki. Należy jednak zadbać aby wszelkiego rodzaju pracę prowadzone były wyłącznie w godzinach pory dziennej tj. od 6:00 do 22:00. Wykonawca inwestycji powinien dysponować nowoczesnym sprzętem oraz zadbać o dobry stan techniczny maszyn i urządzeń poprzez systematyczną ich konserwację (smarowanie, dokręcanie śrub i elementów drgających itp.) Emisja hałasu na etapie eksploatacji inwestycji Przedmiotem działalności przedsięwzięcia będzie wydobycie kopalin ze złóż kruszywa naturalnego - piasku. Wydobyty materiał wywożony będzie z terenu przedsięwzięcia przy pomocy 400 wywrotek. Kopalnia pracować będzie w godzinach pory dziennej od 6:00 do 22:00. Głównymi źródłami hałasu na etapie eksploatacji z terenu inwestycji będą: źródła komunikacyjne transport związany z wywozem wydobytego surowca; ruchome źródła instalacyjne 2 koparko-ładowarki do załadunku wydobytego surowca na samochody Źródła komunikacyjne - transport Źródła komunikacyjne źródłem hałasu komunikacyjnego będą przejazdy pojazdów związane z wywozem wydobytego surowca, ruch samochodów odbywał się będzie wyłącznie w godzinach pory dziennej 6:00-22:00. Samochody poruszające się po terenie inwestycji będą powodować hałas, zgodny z normą PN-92-S-0451 Pojazdy samochodowe i motorowery, Dopuszczalny poziom hałasu zewnętrznego, Wymagania i badania, tak więc hałas emitowany przez te pojazdy nie powinien przekraczać wartości podanych w tabeli poniżej. Pojazdy ciężarowe: - jazda po terenie 84,0 db

33 Kategorie pojazdów 33 Dopuszczalny poziom hałasu zewnętrznego Symbol określenie db (A) M N pojazdy samochodowe mające co najmniej cztery koła i przeznaczone do przewozu osób: pojazdy samochodowe ciężarowe, w tym również ciągniki siodłowe, balastowe i zespołu pojazdów przeznaczonych do przewozu ładunków oraz samochody specjalizowane i specjalne: M1 - samochody osobowe 77 M2 - autobusy o maksymalnej masie całkowitej nie większej niż 5t, w tym: a) o maksymalnej masie całkowitej nie większej niż 2t 78 b) o maksymalnej masie całkowitej większej niż 2t, ale nie przekraczającej 3,5t c) o maksymalnej masie całkowitej większej niż 3,5t, ale nie przekraczającej 5t i maksymalnej mocy silnika N max < 150 kw 80 N max >= 150 kw 83 M3 - autobusy o maksymalnej masie całkowitej większej niż 5t mające silniki o mocy maksymalnej N max < 150 kw 80 N max >= 150 kw 83 N1 - pojazdy samochodowe ciężarowe o maksymalnej masie całkowitej nie większej niż 3,5t w tym: a) o maksymalnej masie całkowitej nie większej niż 2t 78 b) o maksymalnej masie całkowitej większej niż 2t, ale nie przekraczającej 3,5t N2 i N3 - pojazdy samochodowe ciężarowe o maksymalnej masie całkowitej większej niż 3,5t z silnikami o maksymalnej mocy N max < 75 kw kw <= N max < 150 kw 83 N max > 150 kw 84 Zgodnie z instrukcją ITB338 pojazdy poruszające się po drogach wewnętrznych z punktu widzenia propagacji hałasu stanowią punktowe, ruchome źródła hałasu. Trasę przejazdów podzielono na segmenty. Pojazd poruszał się będzie z prędkością 10 km/h to jest 2,7 m/s. Zastępcze źródła dźwięku charakteryzujące przejazd pojazdów oznaczono zp Ze względu na ilość źródeł, wyjściowy poziom mocy akustycznej pojazdów wyniesie 100,1 db. Źródło usytuowano na wysokości h = 0,5 m, gdyż na takiej wysokości lokalizowane jest źródło punktowe we francuskiej metodzie obliczeniowej NMPB-Routes-96, zalecanej do stosowania w obliczeniach hałasu drogowego w krajach Unii Europejskiej dyrektywą 2002/49/WE. W ciągu 8 godzin odniesienia, po terenie poruszało się będzie 100 pojazdów Ruchome źródła instalacyjne: 1) Charakterystyka ogólna podczas pracy każdej z kopalni użytkowane będą: 2 koparko-ładowarki.

34 jako ruchome źródło instalacyjne do obliczeń przyjęto 2 koparko-ładowarki. poziom mocy akustycznej koparki, jako dla urządzeń poruszających się na gąsienicach, przyjęto na poziomie LW = 103 db (na podstawie Rozporządzeniem Ministra Gospodarki z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz. U Nr 263, poz ze zm.), stacjonarnym źródłem hałasu będzie agregat prądotwórczy, dla którego moc akustyczną przyjęto na poziomie Lwa = 96 db (na podstawie Rozporządzeniem Ministra Gospodarki z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz. U Nr 263, poz ze zm.)), urządzenia eksploatacyjne pracują wyłącznie w porze dziennej; do obliczeń przyjęto najbardziej niekorzystną sytuacje ciągła praca koparkoładowarek, agregatu oraz pozostałych ruchomych źródeł instalacyjnych. źródła punktowe usytuowano na wysokości 1,5 m (koparko-ładowarki), agregat 0,5 m nad powierzchnią terenu Metodyka oceny hałasu Ocenę oddziaływania inwestycji na środowisko przeprowadzono metodą obliczeniową Metodyka obliczeń Analizę akustyczną wykonano za pomocą oprogramowania LEQ Professional. LEQ Professional to specjalistyczne narzędzie komputerowe służące do modelowania i analizy hałasu. Umożliwia ona modelowanie propagacji dźwięku w przestrzeni otwartej, z uwzględnieniem czynników takich jak: powierzchnia terenu (rzeźba i pokrycie), lokalizacja budynków i innych przeszkód, tłumienie dźwięku np. na fasadzie budynków czy przez grunt, wpływ warunków meteorologicznych. Obliczenia emisji hałasu przeprowadzono w oparciu o model propagacji dźwięku określony normą PN-ISO Akustyka. Tłumienie dźwięku podczas propagacji w przestrzeni otwartej. Ogólna metoda obliczeniowa. Metoda ta jest zalecana w krajach Unii Europejskiej do obliczeń emisji hałasu przemysłowego dyrektywą 2002/49/WE z dnia 25 czerwca 2002 r. Według normy PN-ISO 9613 niepewność wyniku obliczeń wynosi ±1 db dla odległości do 100 m i ±3 db dla odległości od 100 m do 1000 m.

35 Parametry obliczeń Na podstawie PN-ISO Akustyka. Tłumienie dźwięku podczas propagacji w przestrzeni otwartej. Ogólna metoda obliczeniowa oraz European Commission Working Group. Assessment of Exposure to Noise (WG-AEN). Good Practice Guide for Strategic Noise Mapping and the Production of Associated Data on Noise Exposure ustalono następujące parametry obliczeń: warunki meteorologiczne: - temperatura 10 o C - wilgotność 70% raster siatki 10x15 m; wysokość rastra 1,5 m i 4 m Dane wyjściowe do analizy obliczeniowej Na podstawie danych przekazanych przez inwestora, ewidencyjnych map terenu oraz ortofotomap sporządzono model terenu wraz z najbliższym otoczeniem. Do modelu wprowadzono dane dotyczące usytuowania najbliższej zabudowy, terenów zielonych oraz lokalizacji i parametrów źródeł hałasu Ocena oddziaływania akustycznego Ocena hałasu została wykonana na podstawie porównania wyznaczonych wskaźników hałasu dla pory dnia (L AeqD ) z wartościami dopuszczalnymi poziomu hałasu przemysłowego na terenach zabudowy zagrodowej Wyniki obliczeń w punktach Na obszarze planowanej inwestycji i wokół niej dominują tereny leśne i rolne, dla których ustawodawca nie określił dopuszczalnego poziomu hałasu. Najbliższe tereny chronione akustycznie, tj. tereny zabudowy mieszkaniowej jednorodzinnej, dla których dopuszczalne poziomy hałasu wynoszą L AeqD = 50 db dla pory dnia oraz L AeqN = 40 db dla pory nocy, znajdują się w odległości około 70 m na północny - zachód na działce o nr ewid. 8/4 i tereny zabudowy zagrodowej (zlokalizowane na działce o nr ewid. 192 w odległości ok. 150 m od miejsca inwestycji), dla których zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 55 db dla pory dnia i 45 db dla pory nocy i nie będą narażone na ponadnormatywne oddziaływanie hałasowe, o czym świadczy rozkład izofon na mapie terenu przedsięwzięcia Mapa rozkładu hałasu Dla terenów położonych w pobliżu inwestycji wyznaczono mapy zasięgu hałasu w porze dnia. Mapy wykreślono w siatce z krokiem 10x15 m, na wysokości 1,5 m i 4 m.

36 Dane przyjęte do obliczeń Wariant I Program Leq Professional 6.x - Wydruk danych Źródła punktowe Nr,Symbol,X[m],Y[m],Z[m],PmA[dB] 1,KOP-ŁAD,1061.3,1459.9, 1.5, ,AGREG,1034.9,1251.4, 0.5, ,KOP-ŁAD,1016.4, 982.1, 1.5, ,zp-,1048.0,1323.0, 0.5, ,zp-,1048.2,1328.2, 0.5, ,zp-,1048.4,1333.3, 0.5, ,zp-,1048.7,1338.5, 0.5, ,zp-,1048.9,1343.7, 0.5, ,zp-,1049.1,1348.8, 0.5, ,zp-,1049.3,1354.0, 0.5, ,zp-,1049.6,1359.1, 0.5, ,zp-,1049.8,1364.3, 0.5, ,zp-,1050.0,1369.5, 0.5, ,zp-,1050.2,1374.6, 0.5, ,zp-,1050.5,1379.8, 0.5, ,zp-,1050.7,1385.0, 0.5, ,zp-,1050.9,1390.1, 0.5, ,zp-,1051.1,1395.3, 0.5, ,zp-,1051.4,1400.4, 0.5, ,zp-,1051.6,1405.6, 0.5, ,zp-,1051.8,1410.8, 0.5, ,zp-,1052.0,1415.9, 0.5, ,zp-,1052.3,1421.1, 0.5, ,zp-,1052.5,1426.3, 0.5, ,zp-,1052.7,1431.4, 0.5, ,zp-,1052.9,1436.6, 0.5, ,zp-,1053.2,1441.8, 0.5, ,zp-,1053.4,1446.9, 0.5, ,zp-,1053.6,1452.1, 0.5, ,zp-,1053.8,1457.2, 0.5, ,zp-,1054.1,1462.4, 0.5, ,zp-,1054.3,1467.6, 0.5, ,zp-,1054.5,1472.7, 0.5, ,zp-,1054.7,1477.9, 0.5, ,zp-,1055.0,1483.1, 0.5, ,zp-,1055.2,1488.2, 0.5, ,zp-,1055.4,1493.4, 0.5, ,zp-,1055.6,1498.6, 0.5, ,zp-,1055.9,1503.7, 0.5, ,zp-,1056.1,1508.9, 0.5, ,zp-,1056.3,1514.0, 0.5, ,zp-,1056.5,1519.2, 0.5, ,zp-,1056.8,1524.4, 0.5, ,zp-,1057.0,1529.5, 0.5, ,zp-,1057.2,1534.7, 0.5, ,zp-,1057.4,1539.9, 0.5, ,zp-,1057.7,1545.0, 0.5, ,zp-,1057.9,1550.2, 0.5, ,zp-,1058.1,1555.3, 0.5, ,zp-,1058.3,1560.5, 0.5, ,zp-,1058.6,1565.7, 0.5, ,zp-,1058.8,1570.8, 0.5, ,zp-,1059.0,1576.0, 0.5, ,zp-,1014.0,1127.0, 0.5, ,zp-,1013.7,1122.0, 0.5, ,zp-,1013.3,1117.1, 0.5,

37 57,zp-,1013.0,1112.1, 0.5, ,zp-,1012.7,1107.2, 0.5, ,zp-,1012.4,1102.2, 0.5, ,zp-,1012.0,1097.2, 0.5, ,zp-,1011.7,1092.3, 0.5, ,zp-,1011.4,1087.3, 0.5, ,zp-,1011.1,1082.4, 0.5, ,zp-,1010.7,1077.4, 0.5, ,zp-,1010.4,1072.4, 0.5, ,zp-,1010.1,1067.5, 0.5, ,zp-,1009.8,1062.5, 0.5, ,zp-,1009.4,1057.6, 0.5, ,zp-,1009.1,1052.6, 0.5, ,zp-,1008.8,1047.7, 0.5, ,zp-,1008.4,1042.7, 0.5, ,zp-,1008.1,1037.7, 0.5, ,zp-,1007.8,1032.8, 0.5, ,zp-,1007.5,1027.8, 0.5, ,zp-,1007.1,1022.9, 0.5, ,zp-,1006.8,1017.9, 0.5, ,zp-,1006.5,1012.9, 0.5, ,zp-,1006.2,1008.0, 0.5, ,zp-,1005.8,1003.0, 0.5, ,zp-,1005.5, 998.1, 0.5, ,zp-,1005.2, 993.1, 0.5, ,zp-,1004.9, 988.1, 0.5, ,zp-,1004.5, 983.2, 0.5, ,zp-,1004.2, 978.2, 0.5, ,zp-,1003.9, 973.3, 0.5, ,zp-,1003.6, 968.3, 0.5, ,zp-,1003.2, 963.3, 0.5, ,zp-,1002.9, 958.4, 0.5, ,zp-,1002.6, 953.4, 0.5, ,zp-,1002.2, 948.5, 0.5, ,zp-,1001.9, 943.5, 0.5, ,zp-,1001.6, 938.6, 0.5, ,zp-,1001.3, 933.6, 0.5, ,zp-,1000.9, 928.6, 0.5, ,zp-,1000.6, 923.7, 0.5, ,zp-,1000.3, 918.7, 0.5, ,zp-,1000.0, 913.8, 0.5, ,zp-, 999.6, 908.8, 0.5, ,zp-, 999.3, 903.8, 0.5, ,zp-, 999.0, 898.9, 0.5, ,zp-, 998.7, 893.9, 0.5, ,zp-, 998.3, 889.0, 0.5, ,zp-, 998.0, 884.0, 0.5, Pasy zieleni Nr,X1[m],Y1[m],X2[m],Y2[m],X3[m],Y3[m],X4[m],Y4[m],ho[m],h[m] 1, 947.0,1180.0, 879.0,1190.0, 947.0,1618.0,1013.0,1594.0, 0.0, , 908.0,1174.0, 895.0, 863.0, 950.0, 873.0, 963.0,1166.0, 0.0, 17.0

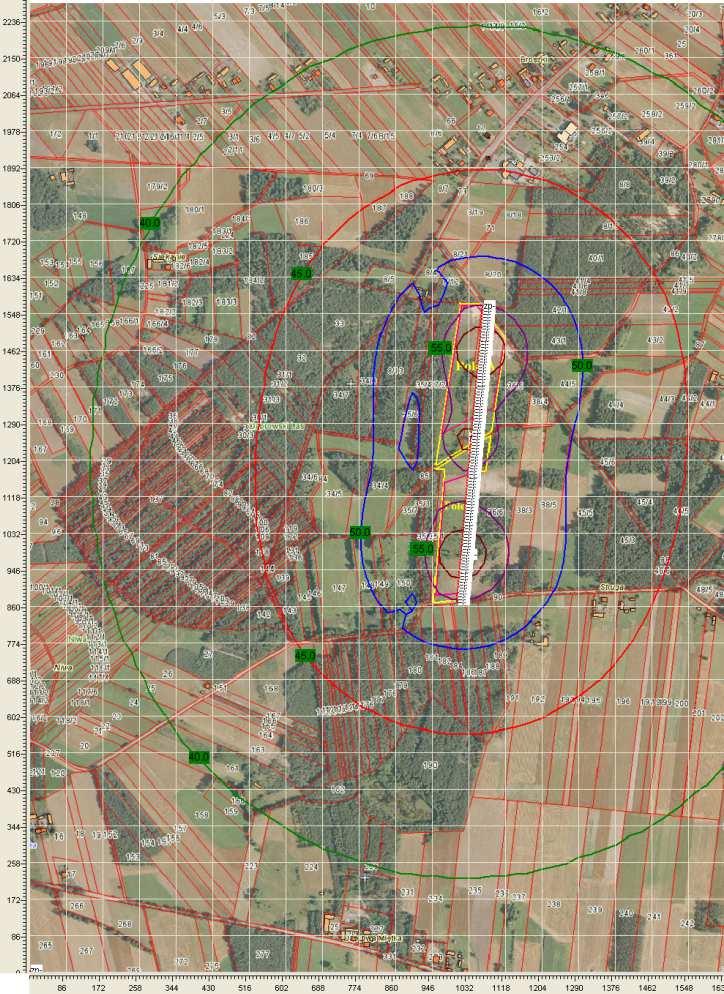

38 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Rysunek 10 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant I. Pora dnia h o =1,5 m

39 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Program LEQ Professional 6 dla Windows - Wydruk wyników Lp. X [m] Y [m] z [m] Leq Koniec============== 4.0 ===== 6 OFT-P 4.0

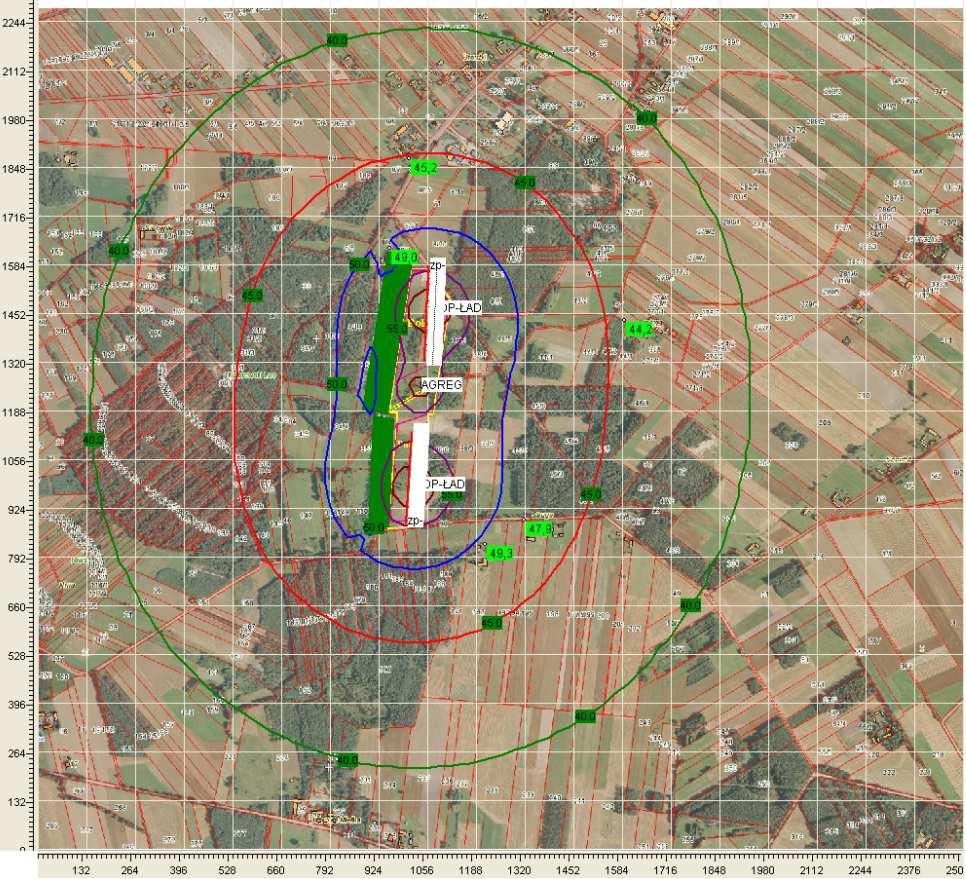

40 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Rysunek 11 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant I. Pora dnia h o = 4,0 m

41 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Wariant II Program Leq Professional 6.x - Wydruk danych Źródła punktowe Nr,Symbol,X[m],Y[m],Z[m],PmA[dB] 1,KOP-ŁAD,1061.3,1459.9, 1.5, ,AGREG,1034.9,1251.4, 0.5, ,KOP-ŁAD,1016.4, 982.1, 1.5, ,zp-,1048.0,1323.0, 0.5, ,zp-,1048.2,1328.2, 0.5, ,zp-,1048.4,1333.3, 0.5, ,zp-,1048.7,1338.5, 0.5, ,zp-,1048.9,1343.7, 0.5, ,zp-,1049.1,1348.8, 0.5, ,zp-,1049.3,1354.0, 0.5, ,zp-,1049.6,1359.1, 0.5, ,zp-,1049.8,1364.3, 0.5, ,zp-,1050.0,1369.5, 0.5, ,zp-,1050.2,1374.6, 0.5, ,zp-,1050.5,1379.8, 0.5, ,zp-,1050.7,1385.0, 0.5, ,zp-,1050.9,1390.1, 0.5, ,zp-,1051.1,1395.3, 0.5, ,zp-,1051.4,1400.4, 0.5, ,zp-,1051.6,1405.6, 0.5, ,zp-,1051.8,1410.8, 0.5, ,zp-,1052.0,1415.9, 0.5, ,zp-,1052.3,1421.1, 0.5, ,zp-,1052.5,1426.3, 0.5, ,zp-,1052.7,1431.4, 0.5, ,zp-,1052.9,1436.6, 0.5, ,zp-,1053.2,1441.8, 0.5, ,zp-,1053.4,1446.9, 0.5, ,zp-,1053.6,1452.1, 0.5, ,zp-,1053.8,1457.2, 0.5, ,zp-,1054.1,1462.4, 0.5, ,zp-,1054.3,1467.6, 0.5, ,zp-,1054.5,1472.7, 0.5, ,zp-,1054.7,1477.9, 0.5, ,zp-,1055.0,1483.1, 0.5, ,zp-,1055.2,1488.2, 0.5, ,zp-,1055.4,1493.4, 0.5, ,zp-,1055.6,1498.6, 0.5, ,zp-,1055.9,1503.7, 0.5, ,zp-,1056.1,1508.9, 0.5, ,zp-,1056.3,1514.0, 0.5, ,zp-,1056.5,1519.2, 0.5, ,zp-,1056.8,1524.4, 0.5, ,zp-,1057.0,1529.5, 0.5, ,zp-,1057.2,1534.7, 0.5, ,zp-,1057.4,1539.9, 0.5, ,zp-,1057.7,1545.0, 0.5, ,zp-,1057.9,1550.2, 0.5, ,zp-,1058.1,1555.3, 0.5, ,zp-,1058.3,1560.5, 0.5, ,zp-,1058.6,1565.7, 0.5, ,zp-,1058.8,1570.8, 0.5, ,zp-, 995.0, 863.0, 0.5, ,zp-, 995.9, 877.7, 0.5, ,zp-, 996.8, 892.3, 0.5, ,zp-, 997.6, 907.0, 0.5, ,zp-, 998.5, 921.6, 0.5, 62.7

42 58,zp-, 999.4, 936.3, 0.5, ,zp-,1000.3, 950.9, 0.5, ,zp-,1001.1, 965.6, 0.5, ,zp-,1002.0, 980.2, 0.5, ,zp-,1002.9, 994.9, 0.5, ,zp-,1003.8,1009.5, 0.5, ,zp-,1004.7,1024.2, 0.5, ,zp-,1005.5,1038.8, 0.5, ,zp-,1006.4,1053.5, 0.5, ,zp-,1007.3,1068.1, 0.5, ,zp-,1008.2,1082.8, 0.5, ,zp-,1009.0,1097.4, 0.5, ,zp-,1009.9,1112.1, 0.5, ,zp-,1010.8,1126.8, 0.5, ,zp-,1011.7,1141.4, 0.5, ,zp-,1012.6,1156.1, 0.5, ,zp-,1013.4,1170.7, 0.5, ,zp-,1014.3,1185.4, 0.5, ,zp-,1015.2,1200.0, 0.5, ,zp-,1016.1,1214.7, 0.5, ,zp-,1016.9,1229.3, 0.5, ,zp-,1017.8,1244.0, 0.5, ,zp-,1018.7,1258.6, 0.5, ,zp-,1019.6,1273.3, 0.5, ,zp-,1020.4,1287.9, 0.5, ,zp-,1021.3,1302.6, 0.5, ,zp-,1022.2,1317.2, 0.5, ,zp-,1023.1,1331.9, 0.5, ,zp-,1024.0,1346.6, 0.5, ,zp-,1024.8,1361.2, 0.5, ,zp-,1025.7,1375.9, 0.5, ,zp-,1026.6,1390.5, 0.5, ,zp-,1027.5,1405.2, 0.5, ,zp-,1028.3,1419.8, 0.5, ,zp-,1029.2,1434.5, 0.5, ,zp-,1030.1,1449.1, 0.5, ,zp-,1031.0,1463.8, 0.5, ,zp-,1031.9,1478.4, 0.5, ,zp-,1032.7,1493.1, 0.5, ,zp-,1033.6,1507.7, 0.5, ,zp-,1034.5,1522.4, 0.5, ,zp-,1035.4,1537.0, 0.5, ,zp-,1036.2,1551.7, 0.5, ,zp-,1037.1,1566.3, 0.5, ,zp-,1038.0,1581.0, 0.5, ,zp-,1039.0,1584.0, 0.5, Pasy zieleni Nr,X1[m],Y1[m],X2[m],Y2[m],X3[m],Y3[m],X4[m],Y4[m],ho[m],h[m] 1, 947.0,1180.0, 879.0,1190.0, 947.0,1618.0,1013.0,1594.0, 0.0, , 908.0,1174.0, 895.0, 863.0, 950.0, 873.0, 963.0,1166.0, 0.0, 17.

43 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Rysunek 12 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant II. Pora dnia h o =1,5 m

44 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Program LEQ Professional 6 dla Windows - Wydruk wyników Lp. X [m] Y [m] z [m] Leq Koniec============== 4.0 ===== 6 OFT-P 4.0

45 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Rysunek 13 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant II. Pora dnia h o = 4,0 m

46 Przedsięwzięcie Kopalnia kruszywa naturalnego /piasku/ ze złoża Małków XI w kat. C 1 Inwestor Rafał Wrzosek, ul. Sieradzka 51, Brąszewice Lokalizacja - działka o nr ewid. 280/1, obręb 25 Małków, gm. Warta Podsumowanie Podstawą do oceny uciążliwości akustycznej inwestycji jest wyznaczony analitycznie, w oparciu o przyjęte wartości mocy akustycznych źródeł oraz zagospodarowanie terenu, poziom dźwięku emitowanego do środowiska z analizowanej inwestycji. Na podstawie przeprowadzonej analizy wyciągnąć można następujące wnioski: o o o Planowana inwestycja nie wpłynie na pogorszenie klimatu akustycznego na terenach chronionych akustycznie. Zasięg hałasu o poziomie 55 db w porze dnia, w czasie eksploatacji inwestycji, nie obejmuje swoim oddziaływaniem terenów chronionych akustycznie. Projektowana inwestycja nie będzie uciążliwa dla środowiska pod względem hałasu. 7.2 Oddziaływanie na środowisko gruntowo-wodne W związku z eksploatacją inwestycji nie przewiduje się odprowadzania wód opadowych i roztopowych do systemu kanalizacyjnego, będą one bezpośrednio wsiąkały w złoże, co nie przyczyni się do zmiany stosunków wodnych na gruntach przyległych. Planowana inwestycja nie wpłynie na jakość wód powierzchniowych i podziemnych i nie spowoduje ich zanieczyszczenia. Eksploatacja będzie prowadzona w warstwie suchej i zawodnionej. Nie naruszy to reżimu wód i nie wpłynie na stosunki wodne w sąsiedztwie złoża oraz nie pogorszy warunków wegetacji roślin na sąsiednich terenach. Występujący poziom wodonośny w opisywanym złożu posiada zwierciadło swobodne, co oznacza, że jego poziom jest zależny od głównie od warunków atmosferycznych i ciśnienia atmosferycznego, a nie od ilości planowanego do wydobycia piasku Teoretyczne zapotrzebowanie na wodę do celów socjalno bytowych Zapotrzebowanie na wodę wykorzystywaną do celów socjalno-bytowych obliczono w oparciu o normy określone w rozporządzeniu Ministra Infrastruktury z dnia 14 stycznia 2002 r. w sprawie określenia przeciętnych norm zużycia wody (Dz. U r. Nr 8, poz. 70). Współczynniki nierównomierności przyjęto: N d - 1,1 (zgodnie z literaturą Gospodarka wodnościekowa na obszarach niezurbanizowanych - A. J. Królikowski). Przy obliczeniach uwzględniono: przeciętne normy zużycia wody w usługach dla grupy odbiorców: Zakład pracy, z wyjątkiem określonych w lp. 43 o jednostkowe zapotrzebowanie dla jednego zatrudnionego wynosi o przyjęto 15 dm 3 /osoba doba Liczba pracowników na terenie opisywanej kopalni piasku to 2 osoby. Przewidywane zapotrzebowanie na wodę przedstawia się następująco: Q d śr = 2 osoby 15 dm 3 = 0,030 [ m 3 / j.o. dobę ]

47 Q d.max. = 0,030 m 3 / d 1,1 = 0,033 [m 3 /d] gdzie: N d współczynnik nierównomierności dobowej Q dśr - jest to średnie dobowe zapotrzebowanie na wodę jako przeciętne z dobowych wartości zapotrzebowania na wodę w ciągu roku [m 3 /d] Q d. max. - maksymalne dobowe zapotrzebowanie na wodę, czyli największe z przewidywanych wartości dobowego zapotrzebowania na wodę w ciągu roku [ m 3 /d] Zapotrzebowanie na wodę dla pracownika omawianej kopalni nie powinno przekroczyć Q d,max. - 0,033 [m 3 /d]. Miesięczne zapotrzebowanie na wodę (przy założeniu, że obiekt funkcjonuje 24 dni w miesiącu) wyniesie ok. 0,8 [m 3 ] Wytwarzanie odpadów Eksploatacja przedmiotowej inwestycji nie będzie generowała powstawania dużej ilości odpadów. Na terenie kopalni, w związku z obecnością 2 pracowników, będą powstawać odpady komunalne. Koparko-ładowarki i pojazdy wywożące kruszywo z kopalni będą serwisowane w autoryzowanym warsztacie. W związku z eksploatacją przedsięwzięcia będą powstawały masy ziemne stanowiące nadkład, czyli wierzchnią warstwę zdjętą z powierzchni złoża w celu umożliwienia wydobycia pokładu piasku. Nakład z terenu przeznaczonego do eksploatacji będzie usuwany sukcesywnie w miarę postępu eksploatacji i składowany na tymczasowe zwałowiska w zasięgu terenu górniczego częściowo poza granicą udokumentowanego złoża, a częściowo w miarę potrzeb na złożu. Nakład zhołdowany na zwałowiskach zostanie wykorzystany do przyszłej rekultywacji terenów poeksploatacyjnych. Zgodnie z ustawą z dnia 14 grudnia 2012 roku o odpadach (Dz. U Nr 0, poz. 21 ze zm.) art. 2 pkt 11) powstające masy ziemne lub skalne przemieszczane w związku z realizacją inwestycji ( ), które następnie będą (jak określono w dokumentacji geologicznej złoża kruszywa naturalnego /piasku/ Broszki w kat C 1 ) wykorzystane do rekultywacji terenów objętych inwestycją, nie traktujemy jako odpady. W przypadku wywożenia nakładu poza teren kopalni, należy go traktować wtedy jako odpad. Tabela 4 Rodzaje odpadów przewidzianych do wytworzenia KOD GRUPA, PODGRUPA, RODZAJ ODPADU Inne odpady komunalne Niesegregowane (zmieszane) odpady komunalne Tabela 5 Sposób magazynowania odpadów przewidzianych do wytworzenia na terenie kopalni Lp. GRUPA, KOD PODGRUPA, RODZAJ ODPADU Niesegregowane (zmieszane) odpady komunalne SPOSÓB POSTĘPOWANIA Gromadzone będą w sposób selektywny w pojemniku odpornym na działanie zgromadzonych w nich odpadów i zabezpieczonym przed działaniem czynników atmosferycznych. Odbierane będą przez koncesjonowaną firmę.

48 7. Możliwe transgraniczne oddziaływanie na środowisko 48 W rozpatrywanym przedsięwzięciu inwestycyjnym brak jest oddziaływań o zasięgu transgranicznym. 8. Obszary podlegające ochronie na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody, znajdujące się w zasięgu znaczącego oddziaływania przedsięwzięcia Formy ochrony przyrody zlokalizowane w pobliżu planowanej inwestycji: Rysunek 14 Lokalizacja inwestycji na tle najbliższych form ochrony przyrody
