1 Sieradz, ul. Ogrodowa 2 B /1 (43) ; kom enviro-projekt@go2.pl RAPORT ODDZIAŁYWANIA NA ŚRODOWISKO PRZEDSIĘWZIĘCIA POLEGAJĄCEGO NA URUCHOMIENIU KOPALNI KRUSZYWA NATURALNEGO /PIASKU/ ZE ZŁOŻA BROSZKI W KAT. C 1 Inwestor: Grzegorz Jakóbczak Górka Klonowska 3B Klonowa Opracował: mgr inż. Hanna Szymanowicz mgr Marzena Kosatka Lipiec 2014 r. ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

2 SPIS TREŚCI 2 1 PODSTAWA PRAWNA OPRACOWANIA, WYKORZYSTANE MATERIAŁY I ŹRÓDŁA INFORMACJI CEL, PRZEDMIOT ORAZ FORMALNA PODSTAWA OPRACOWANIA OPIS PLANOWANEGO PRZEDSIĘWZIĘCIA CHARAKTERYSTYKA PRZEDSIĘWZIĘCIA I WARUNKI UŻYTKOWANIA TERENU W FAZIE BUDOWY I EKSPLOATACJI LUB UŻYTKOWANIA Klasyfikacja przedsięwzięcia Uwarunkowania wynikające z planu zagospodarowania przestrzennego Lokalizacja przedsięwzięcia GŁÓWNE CECHY CHARAKTERYSTYCZNE PROCESÓW PRODUKCYJNYCH Charakterystyka przedsięwzięcia ETAPY FUNKCJONOWANIA PRZEDSIĘWZIĘCIA Etap przygotowania terenu do eksploatacji Prognoza emisji substancji zanieczyszczających powietrze Emisja hałasu Emisja substancji powstawanie odpadów podczas realizacji inwestycji Oddziaływanie na środowisko gruntowo wodne w fazie przygotowania terenu do eksploatacji piasku Etap budowy nowego obiektu PRZEWIDYWANE RODZAJE I ILOŚCI ZANIECZYSZCZEŃ, WYNIKAJĄCE Z FUNKCJONOWANIA PLANOWANEGO PRZEDSIĘWZIĘCIA Analiza oddziaływania na stan czystości powietrza atmosferycznego w fazie eksploatacji Oddziaływanie gospodarki wodno ściekowej w fazie eksploatacji Teoretyczne zapotrzebowanie na wodę do celów socjalno - bytowych Emisja hałasu na etapie eksploatacji Standardy jakości środowiska akustycznego Kwalifikacja akustyczna terenów Emisja hałasu na etapie eksploatacja inwestycji Źródła komunikacyjne - transport Metodyka oceny hałasu Metodyka obliczeń Parametry obliczeń Dane wyjściowe do analizy obliczeniowej Ocena oddziaływania akustycznego Wyniki obliczeń w punktach Mapa rozkładu hałasu Dane przyjęte do obliczeń Podsumowanie Opis oddziaływania gospodarki odpadowej w czasie eksploatacji przedsięwzięcia Wyszczególnienie rodzajów i ilości odpadów przewidzianych do wytworzenia w ciągu roku Wyszczególnienie rodzajów odpadów przewidzianych do wytworzenia, z uwzględnieniem ich podstawowego składu chemicznego i właściwości Wskazanie sposobu zapobiegania powstawaniu odpadów lub ograniczania ilości odpadów i ich negatywnego oddziaływania na środowisko Opis dalszego sposobu gospodarowania odpadami, z uwzględnieniem zbierania, transportu i przetwarzania odpadów Wskazanie miejsca i sposobu oraz rodzaju magazynowanych odpadów ETAP LIKWIDACJI PRZEDSIĘWZIĘCIA OPIS ELEMENTÓW PRZYRODNICZYCH ŚRODOWISKA, OBJĘTYCH ZAKRESEM PRZEWIDYWANEGO ODDZIAŁYWANIA PLANOWANEGO PRZEDSIĘWZIĘCIA NA ŚRODOWISKO, W TYM ELEMENTÓW ŚRODOWISKA OBJĘTYCH OCHRONĄ NA PODSTAWIE USTAWY Z DNIA 16 KWIETNIA 2004 R. O OCHRONIE PRZYRODY POŁOŻENIE GEOGRAFICZNE RZEŹBA TERENU I SUROWCE MINERALNE WARUNKI HYDROGRAFICZNE I HYDROGEOLOGICZNE GLEBY WARUNKI KLIMATYCZNE...55 ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

3 4.6 DEMOGRAFIA CHARAKTERYSTYKA PRZYRODNICZA TERENU PLANOWANEJ INWESTYCJI Wstęp Zakres opracowania i metodyka Charakterystyka szaty roślinnej Fauna Spis faunistyczny i florystyczny zaobserwowanych gatunków Chronione gatunki oraz siedliska i gatunki NATURA Podsumowanie FORMY OCHRONY PRZYRODY I OBSZARY NATURA Pomniki przyrody Użytki ekologiczne Rezerwaty Parki Krajobrazowe Zespoły przyrodniczo-krajobrazowe Obszar Chronionego Krajobrazu OPIS ISTNIEJĄCYCH W SĄSIEDZTWIE LUB W BEZPOŚREDNIM ZASIĘGU ODDZIAŁYWANIA PLANOWANEGO PRZEDSIĘWZIĘCIA ZABYTKÓW CHRONIONYCH NA PODSTAWIE PRZEPISÓW O OCHRONIE ZABYTKÓW I OPIECE NAD ZABYTKAMI OBIEKTY W REJESTRZE ZABYTKÓW OBIEKTY W EWIDENCJI KONSERWATORSKIEJ OPIS PRZEWIDYWANYCH SKUTKÓW DLA ŚRODOWISKA W PRZYPADKU NIEPODEJMOWANIA PRZEDSIĘWZIĘCIA OPIS ANALIZOWANYCH WARIANTÓW WARIANT PROPONOWANY PRZEZ WNIOSKODAWCĘ ORAZ RACJONALNY WARIANT ALTERNATYWNY WARIANT NAJKORZYSTNIEJSZY DLA ŚRODOWISKA OCENA TRAFNOŚCI WYBORU LOKALIZACJI Z UWAGI NA POŁOŻENIE WZGLĘDEM FORM OCHRONY PRZYRODY OCENA TRAFNOŚCI WYBORU LOKALIZACJI Z UWAGI NA WALORY SIEDLISKOWE TERENU OKREŚLENIE PRZEWIDYWANEGO ODDZIAŁYWANIA NA ŚRODOWISKO ANALIZOWANYCH WARIANTÓW, W TYM RÓWNIEŻ W PRZYPADKU WYSTĄPIENIA POWAŻNEJ AWARII PRZEMYSŁOWEJ, A TAKŻE MOŻLIWEGO TRANSGRANICZNEGO ODDZIAŁYWANIA NA ŚRODOWISKO UZASADNIENIE PROPONOWANEGO PRZEZ WNIOSKODAWCĘ WARIANTU ZE WSKAZANIEM JEGO ODDZIAŁYWANIA NA ŚRODOWISKO ODDZIAŁYWANIE NA LUDZI, ROŚLINY, ZWIERZĘTA, GRZYBY I SIEDLISKA PRZYRODNICZE, WODĘ I POWIETRZE Emisja hałasu Emisja do powietrza Emisja odpadów Oddziaływanie na rośliny, zwierzęta, grzyby i siedliska przyrodnicze Oddziaływanie na wodę ODDZIAŁYWANIE NA POWIERZCHNIĘ ZIEMI Z UWZGLĘDNIENIEM RUCHÓW MASOWYCH ZIEMI, KLIMAT, KRAJOBRAZ Oddziaływanie na powierzchnię ziemi z uwzględnieniem ruchów masowych ziemi Oddziaływanie na klimat Oddziaływanie na dobra materialne Oddziaływanie na krajobraz ODDZIAŁYWANIE NA ZABYTKI I KRAJOBRAZ KULTUROWY, OBJĘTE ISTNIEJĄCĄ DOKUMENTACJĄ, W SZCZEGÓLNOŚCI REJESTREM LUB EWIDENCJĄ ZABYTKÓW WZAJEMNE ODDZIAŁYWANIE MIĘDZY POSZCZEGÓLNYMI ELEMENTAMI ŚRODOWISKA OPIS METOD PROGNOZOWANIA ZASTOSOWANYCH PRZEZ WNIOSKODAWCĘ ORAZ OPIS PRZEWIDYWANYCH ZNACZĄCYCH ODDZIAŁYWAŃ PLANOWANEGO PRZEDSIĘWZIĘCIA NA ŚRODOWISKO, OBEJMUJĄCY BEZPOŚREDNIE, POŚREDNIE, WTÓRNE, SKUMULOWANE, KRÓTKO- ŚREDNIO- I DŁUGOTERMINOWE, STAŁE I CHWILOWE ODDZIAŁYWANIA NA ŚRODOWISKO WYNIKAJĄCE Z: OPIS PRZEWIDYWANYCH DZIAŁAŃ MAJĄCYCH NA CELU ZAPOBIEGANIE, OGRANICZANIE LUB KOMPENSACJĘ PRZYRODNICZĄ NEGATYWNYCH ODDZIAŁYWAŃ NA 3 ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

4 ŚRODOWISKO W SZCZEGÓLNOŚCI NA CELE I PRZEDMIOT OCHRONY OBSZARU NATURA 2000 ORAZ INTEGRALNOŚĆ TEGO OBSZARU JEŻELI PLANOWANE PRZEDSIĘWZIĘCIE JEST ZWIĄZANE Z UŻYCIEM INSTALACJI, PORÓWNANIE PROPONOWANEJ TECHNOLOGII Z TECHNOLOGIĄ SPEŁNIAJĄCĄ WYMAGANIA, O KTÓRYCH MOWA W ART. 143 USTAWY Z DNIA 27 KWIETNIA 2001 R. PRAWO OCHRONY ŚRODOWISKA WSKAZANIE, CZY DLA PLANOWANEGO PRZEDSIĘWZIĘCIA JEST KONIECZNE USTANOWIENIE OBSZARU OGRANICZONEGO UŻYTKOWANIA W ROZUMIENIU PRZEPISÓW USTAWY Z DNIA 27 KWIETNIA 2001 R. PRAWO OCHRONY ŚRODOWISKA ORAZ OKREŚLENIE GRANIC TAKIEGO OBSZARU, OGRANICZEŃ W ZAKRESIE PRZEZNACZENIA TERENU, WYMAGAŃ TECHNICZNYCH DOT. OBIEKTÓW BUDOWLANYCH I SPOSOBÓW KORZYSTANIA Z NICH PRZEDSTAWIENIE ZAGADNIEŃ W FORMIE GRAFICZNEJ PRZEDSTAWIENIE ZAGADNIEŃ W FORMIE KARTOGRAFICZNEJ W SKALI ODPOWIADAJĄCEJ PRZEDMIOTOWI I SZCZEGÓŁOWOŚCI ANALIZOWANYCH W RAPORCIE ZAGADNIEŃ ANALIZA MOŻLIWYCH KONFLIKTÓW SPOŁECZNYCH ZWIĄZANYCH Z PLANOWANYM PRZEDSIĘWZIĘCIEM PRZEDSTAWIENIE PROPOZYCJI MONITORINGU ODDZIAŁYWANIA PLANOWANEGO PRZEDSIĘWZIĘCIA NA ETAPIE JEGO BUDOWY I EKSPLOATACJI LUB UŻYTKOWANIA, W SZCZEGÓLNOŚCI NA CELE I PRZEDMIOT OCHRONY OBSZARU NATURA 2000 ORAZ INTEGRALNOŚĆ TEGO OBSZARU WSKAZANIE TRUDNOŚCI WYNIKAJĄCYCH Z NIEDOSTATKÓW TECHNIKI LUB LUK WE WSPÓŁCZESNEJ WIEDZY, JAKIE NAPOTKANO OPRACOWUJĄC RAPORT STRESZCZENIE W JĘZYKU NIESPECJALISTYCZNYM INFORMACJI ZAWARTYCH W RAPORCIE, W ODNIESIENIU DO KAŻDEGO ELEMENTU RAPORTU NAZWISKA OSÓB SPORZĄDZAJĄCYCH RAPORT ŹRÓDŁA INFORMACJI STANOWIĄCE PODSTAWĘ DO SPORZĄDZENIA RAPORTU ZAŁĄCZNIKI SPIS RYSUNKÓW Rysunek 1 Położenie działek objętych inwestycją na tle obowiązującego Studium uwarunkowań i kierunków zagospodarowania przestrzennego Miasta i Gminy Złoczew...9 Rysunek 2 Wypis z rejestru gruntów dla działek 36/1 i 37/ Rysunek 3 Oznaczenie na mapie ewidencyjnej lokalizacji działek objętych inwestycją (kolor żółty) i zasięgu złoża (kolor czerwony)...11 Rysunek 4 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I)...13 Rysunek 5 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II alternatywny)...14 Rysunek 6 Lokalizacja inwestycji na tle sieci drogowej i osadniczej...16 Rysunek 7 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant I. Pora dnia h o =1,5 m...37 Rysunek 8 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant I. Pora dnia h o = 4,0 m...39 Rysunek 9 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant II. Pora dnia h o =1,5 m...42 Rysunek 10 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant II. Pora dnia h o = 4,0 m...44 Rysunek 11 Lokalizacja pojemnika na odpady o kodzie Rysunek 12 Lokalizacja inwestycji na tle Gminy Złoczew...49 Rysunek 13 Lokalizacja inwestycji względem najbliższych wód powierzchniowych...51 Rysunek 14 Lokalizacja inwestycji na tle GZWP...52 ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

5 Rysunek 15 Lokalizacja inwestycji na tle JCWPd Rysunek 16 Zmiany w liczbie ludności w latach w mieście i gminie Złoczew. Opracowanie: Marcin Świtała...56 Rysunek 17 Działki objęte inwestycją wraz ze zinwentaryzowanymi obszarami...57 Rysunek 18 Lokalizacja inwestycji na tle najbliższych form ochrony przyrody...62 Rysunek 19 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I)...73 Rysunek 20 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II)...74 Rysunek 21 Oznaczenie na mapie ewidencyjnej lokalizacji działek objętych inwestycją (kolor żółty) i zasięgu złoża (kolor czerwony)...83 Rysunek 22 Lokalizacja inwestycji na tle najbliższych form ochrony przyrody...91 Rysunek 23 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I)...98 Rysunek 24 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II)...99 SPIS TABEL Tabela 1 Parametry jakościowe kopaliny piasek...15 Tabela 2 Wartość dopuszczalne gwarantowanego poziomu mocy akustycznej urządzeń używanych na zewnątrz pomieszczeń...23 Tabela 3 Hałas emitowany przez pojazdy zgodnie z normą PN-92-S Tabela 4 Dopuszczalne poziomy hałasu w środowisku...29 Tabela 5 Zestawienie rodzajów odpadów i ich ilości przewidzianych do wytworzenia w związku z eksploatacją przedmiotowej inwestycji...45 Tabela 6 Miejsce magazynowania oraz sposób postępowania z odpadami powstającymi w związku z prowadzoną działalnością...47 Tabela 7 Rodzaje i ilości odpadów przewidzianych do wytworzenia w procesie likwidacji omawianej inwestycji...48 Tabela 8 Dodatkowe rodzaje i ilości odpadów przewidzianych do wytworzenia w procesie likwidacji omawianej inwestycji wariant II (alternatywny)...48 Tabela 9 Charakterystyka JCWPd Tabela 10 Spis faunistyczny i florystyczny zaobserwowanych gatunków...60 Tabela 11 Lista pomników przyrody znajdujących się na terenie Gminy Złoczew (stan na r.)...62 Tabela 12 Lista użytków ekologicznych znajdujących się na terenie Gminy Złoczew (stan na r.)...63 Tabela 13 Obiekty w rejestrze zabytków nieruchomych...68 Tabela 14 Obiekty w ewidencji konserwatorskiej w dziale architektura i budownictwo...68 Tabela 15 Lista pomników przyrody znajdujących się na terenie Gminy Złoczew (stan na r.)...92 Tabela 16 Lista użytków ekologicznych znajdujących się na terenie Gminy Złoczew (stan na r.)...93 Tabela 17 Obiekty w rejestrze zabytków nieruchomych...94 Tabela 18 Obiekty w ewidencji konserwatorskiej w dziale architektura i budownictwo ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

6 1 Podstawa prawna opracowania, wykorzystane materiały i źródła informacji Podstawy prawne, źródła informacji oraz wytyczne do sporządzenia niniejszego raportu znajdują się w następujących aktach prawnych oraz publikacjach regulujących poszczególne aspekty ochrony środowiska: 1. Ustawa z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (t.j. Dz. U Nr 0, poz. 1235) 2. Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (tekst jednolity Dz. U Nr 0, poz. 1232) 3. Ustawa z dnia 13 września 1996 r. o utrzymaniu czystości i porządku w gminach (t.j. Dz. U Nr 0, poz. 1399) 4. Ustawa z dnia 21 sierpnia 1997 r. o ochronie zwierząt (t.j. Dz. U Nr 0, poz. 856) 5. Ustawa z dnia 16 kwietnia 2004 r. o ochronie przyrody (tekst jednolity Dz. U Nr 0, poz. 627 ze zm.) 6. Ustawa z dnia 18 lipca 2001 r. Prawo wodne (tekst jednolity Dz. U Nr 0, poz. 145 ze zm.) 7. Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U Nr 0 poz. 647 ze zm.) 8. Ustawa z dnia 14 grudnia 2012 r. o odpadach (tekst jednolity Dz. U Nr 0, poz. 21 ze zm.) 9. Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz. U Nr 112, poz. 1206) 10. Rozporządzenie Ministra Środowiska z 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (t.j. Dz. U Nr 0, poz. 112) 11. Rozporządzenie Ministra Gospodarki z dnia 10 października 2013 r. w sprawie rodzajów i ilości substancji niebezpiecznych, których znajdowanie się w zakładzie decyduje o zaliczeniu go do zakładu o zwiększonym ryzyku albo zakładu o dużym ryzyku wystąpienia poważnej awarii przemysłowej (Dz. U Nr 0, poz. 1479) 12. Rozporządzenie Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko ( Dz. U Nr 213, poz ze zm.) 13. Rozporządzenie Ministra Gospodarki z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz. U Nr 263, poz ze zm.) 14. Studium uwarunkowań i kierunków zagospodarowania Miasta i Gminy Złoczew 15. Plan rozwoju Lokalnego Miasta i Gminy Złoczew 16. Instrukcje nr 308 i 338 ITB 17. Instrukcje, oferty producentów maszyn i urządzeń technicznych 18. PN-ISO Akustyka. Tłumienie dźwięku podczas propagacji w przestrzeni otwartej. Ogólna metoda obliczeniowa. 19. PN-N Hałas środowiskowy, metody pomiaru i oceny hałasu przemysłowego 20. PN-79/T Mierniki poziomu dźwięku. Ogólne wymagania i badania 21. Metody pomiaru hałasu zewnętrznego w środowisku. PIOŚ Warszawa 1992 r. 22. Informacje uzyskane od inwestora 23. Mapy sytuacyjne 24. Wizja lokalna 25. Literatura fachowa. 6 ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

7 7 2 Cel, przedmiot oraz formalna podstawa opracowania Inwestor w ramach podejmowanego przedsięwzięcia planuje uruchomienie kopalni kruszywa naturalnego /piasku/ ze złoża Broszki w kat. C 1, na działkach o nr ewid. 36/1 i 37/1 w miejscowości Broszki (obręb 3 Broszki), gmina Złoczew. Celem inwestora będzie wydobycie kruszywa naturalnego piasku, a potem zbywanie go innym podmiotom do celów budownictwa drogowego i ogólnego. W dniu 07 maja 2014 r. Burmistrz Miasta Złoczew postanowieniem znak: RK.6040.II BK nałożyła na Inwestora obowiązek przeprowadzenia oceny oddziaływania na środowisko dla planowanego przedsięwzięcia i określiła zakres raportu. Zakres niniejszego raportu dostosowany został do postanowienia Burmistrz Miasta Złoczew i wymagań art. 66 ust. 1 ustawy z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (tekst jednolity Dz. U Nr 0, poz. 1235) oraz zgodny jest z Rozporządzeniem Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U Nr 213, poz ze zm.). 3 Opis planowanego przedsięwzięcia 3.1 Charakterystyka przedsięwzięcia i warunki użytkowania terenu w fazie budowy i eksploatacji lub użytkowania Klasyfikacja przedsięwzięcia Zgodnie z rozporządzeniem Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U Nr 213 poz.1397 ze zm.) przedmiotową inwestycję kwalifikujemy zgodnie z 3 ust. 1 pkt 40 jako wydobywanie kopalin ze złoża metodą odkrywkową inne niż wymienione w 2 ust. 1 pkt 27 lit. a: a) bez względu na powierzchnię obszaru górniczego: - na terenie gruntów leśnych lub w odległości nie większej niż 100 m od nich, - w odległości nie większej niż 250 m od terenów, o których mowa w art. 113 ust. 2 pkt 1 ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. z 2008 r. Nr 25, poz. 150 z późn. zm.). W pobliżu planowanego przedsięwzięcia (tj. w promieniu do 0,5 km) nie występują miejsca planowanego wydobywania kopalin metodą odkrywkową. Planowane do realizacji przedsięwzięcie zostało zaklasyfikowane zgodnie z 3.1 rozporządzenia Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U Nr 213, poz.1397 ze zm.) i należy do przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko. ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

8 Uwarunkowania wynikające z planu zagospodarowania przestrzennego Gmina Złoczew nie posiada Miejscowego Planu Zagospodarowania Przestrzennego dla analizowanego terenu. Analizowany obszar gminy posiada Studium uwarunkowań i kierunków zagospodarowania przestrzennego Miasta i Gminy Złoczew. Zgodnie z zapisami obowiązującego studium tereny przeznaczone pod planowaną inwestycję oznaczone są, jako: tereny rolne, pastwiska, tereny leśne i nieużytki. Usytuowanie działek objętych planowaną inwestycją na tle obowiązującego Studium pokazano na poniższym rysunku: ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

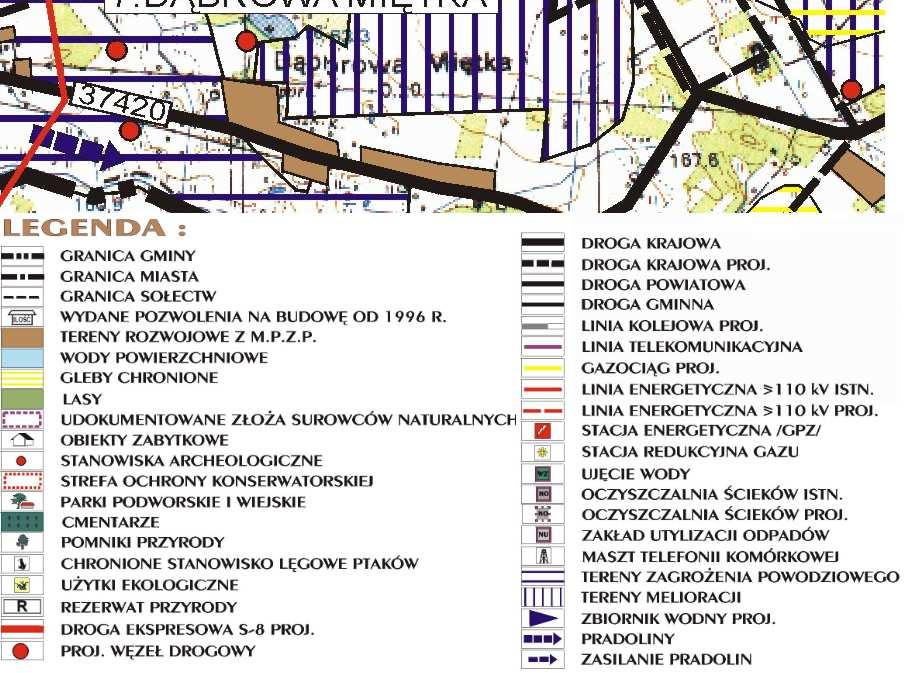

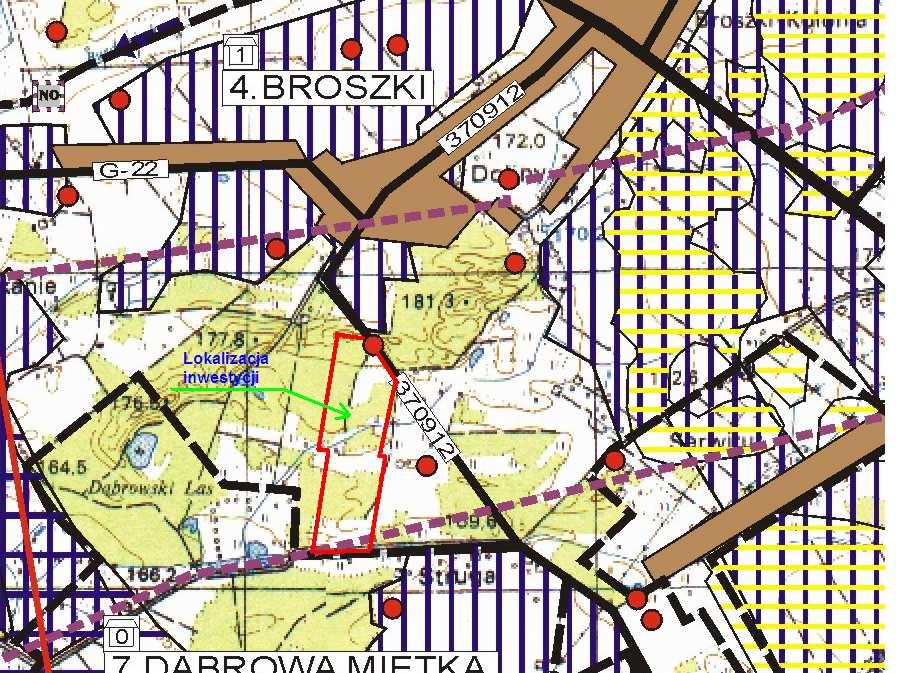

9 9 Rysunek 1 Położenie działek objętych inwestycją na tle obowiązującego Studium uwarunkowań i kierunków zagospodarowania przestrzennego Miasta i Gminy Złoczew ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

10 10 Zgodnie z wypisem z rejestru gruntów: Rysunek 2 Wypis z rejestru gruntów dla działek 36/1 i 37/1 teren przedmiotowych działek stanowi: dla działki 36/1 w części R grunty orne VI klasy bonitacyjnej (2,41 ha), Ps pastwiska trwałe V klasy bonitacyjnej (0,44 ha), Ls lasy i grunty leśne IV klasy bonitacyjnej (0,06 ha), Ls lasy i grunty leśne V klasy bonitacyjnej (1,49 ha), Ls lasy i grunty leśne VI klasy bonitacyjnej (0,31 ha). Dla działki 37/1 w części Ps pastwiska trwałe V klasy bonitacyjnej (0,37 ha), Ls lasy i grunty leśne V klasy bonitacyjnej (0,5 ha), Ls lasy i grunty leśne VI klasy bonitacyjnej (0,21 ha), N - nieużytki (1,00 ha). Tereny otaczające działki przewidziane pod inwestycje stanowią w całości lub częściowo tereny leśne. ENVIRO-Projekt M. Szymanowicz tel ; tel. kom

11 3.1.3 Lokalizacja przedsięwzięcia Planowane do realizacji przedsięwzięcie będzie usytuowane na działkach o nr ewid. 36/1 i 37/1, obręb 3 Broszki, w gminie Złoczew. Lokalizację przedmiotowych działek przedstawia poniższy rysunek: Rysunek 3 Oznaczenie na mapie ewidencyjnej lokalizacji działek objętych inwestycją (kolor żółty) i zasięgu złoża (kolor czerwony)

12 12 W związku z przebiegającym przez teren działek rowem wydzielono w obrębie złoża 2 pola znajdujące się na działkach: - Pole A nr 36/1 i 37/1 - Pole B nr 36/1. Powierzchnia działek, na których planowana jest przedmiotowa inwestycja, zgodnie z wypisem z rejestru gruntów wynosi: - działka o nr ewid. 36/1 powierzchnia 4,71 ha, - działka o nr ewid. 37/1 powierzchnia 2,08 ha. Złoże kruszywa naturalnego /piasku/ Broszki w kat. C 1 znajduje się na gruntach obrębu 3 Broszki w gminie Złoczew, w odległości ok. 4,8 km w kierunku południowo-wschodnim od centrum Złoczewa. Obszar złoża położony jest w obrębie Wysoczyzny Złoczewskiej (wg podziału J.Kondrackiego). Łączna powierzchnia działek objętych inwestycją wynosi 6,79 ha. Powierzchnia udokumentowanego złoża wynosi 5,1 ha, w tym: Pole A 2,85 ha Pole B 2,25 ha. Otoczenie działek objętych inwestycją stanowią tereny rolnicze (pola uprawne) oraz lasy. W najbliższym sąsiedztwie brak jest zabudowań mieszkalnych oraz budynków gospodarczych. Na działce objętej inwestycją nie występują formy ochrony przyrody w rozumieniu ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody (Dz. U Nr 92, poz. 880 ze zm.). W dniu r. wystąpiono z pismem o wypis z uproszczonego planu urządzenia lasu dla przedmiotowych działek, w którym to wskazano: Działka nr 36/1 Powierzchnia 2,16 ha. Wydzielenie 2 px Powierzchnia 1,23 ha, drzewostan o składzie gatunkowym 10 So w wieku 9 lat, przestoje Db w wieku 26 i 41 lat, o wskaźniku zadrzewienia 0,7, zwarciu pełnym, bonitacja I. Przeciętna wysokość Db 7 m dla 26 lat, Db 9 m dla 41 lat. Przeciętna pierśnica Db 8 cm dla 26 lat, Db 14 cm dla 41 lat. Zasobność grubizny dla całej powierzchni Db 2 m 3. Wydzielenie 2 w - Powierzchnia 0,32 ha, drzewostan o składzie gatunkowym 10 Ol w wieku 46 lat, o wskaźniku zadrzewienia 0,8, zwarciu umiarkowanym, bonitacja III. Przeciętna wysokość dla Ol 17 m. Przeciętna pierśnica dla Ol 8 cm. Zasobność grubizny w przeliczeniu na 1 ha Ol 181 m 3. Wydzielenie 2 o - Powierzchnia 0,04 ha, drzewostan o składzie gatunkowym 10 Ol w wieku 16 lat, o wskaźniku zadrzewienia 0,8, zwarciu pełnym, bonitacja II. Przeciętna wysokość dla Ol 8 m. Zasobność grubizny w przeliczeniu na 1 ha Ol 0 m 3.Wydzielenie 2 d - Powierzchnia 0,26 ha. Zrąb nieodnowiony w momencie sporządzania uproszczonego planu urządzania lasu. Wydzielenie 2 d - Powierzchnia 0,31 ha. Halizna w momencie sporządzania uproszczonego planu urządzania lasu. Działka nr 37/1 Powierzchnia 2,08 ha. Wydzielenie 2 w - Powierzchnia 0,13 ha, drzewostan o składzie gatunkowym 10 Ol w wieku 46 lat, o wskaźniku zadrzewienia 0,8, zwarciu umiarkowanym, tel (43) ; kom ;

13 13 bonitacja III. Przeciętna wysokość dla Ol 17 m. Przeciętna pierśnica dla Ol 8 cm. Zasobność grubizny w przeliczeniu na 1 ha Ol 181 m 3. Wydzielenie 2 c - Powierzchnia 0,75 ha, drzewostan o składzie gatunkowym 10 So, mjsc. Brz w wieku 46 lat, o wskaźniku zadrzewienia 0,9, zwarciu umiarkowanym, bonitacja II. Przeciętna wysokość dla So 14 m. Przeciętna pierśnica dla So 16 cm. Zasobność grubizny w przeliczeniu na 1 ha So 166 m 3.Wydzielenie 2 p - Powierzchnia 1,20 ha, drzewostan o składzie gatunkowym 10 So w wieku 8 lat, mjsc. Db w wieku 16 lat, o wskaźniku zadrzewienia 0,8, zwarciu pełnym, bonitacja I. Zasobność grubizny w przeliczeniu na 1 ha So 0. W ramach planowanego przedsięwzięcia inwestor rozpatruje dwa warianty wywozu kruszywa z kopalni. W wariancie I przewiduje się oddzielny wjazd i wyjazd dla Pola A, jak i Pola B : Rysunek 4 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant I) tel (43) ; kom ;

14 14 W wariancie II planuje się budowę niewielkiego mostku nad rowem rozdzielającym Pole A i Pole B i ostateczny wyjazd i wjazd na kopalnie w północnej części Pola A : Rysunek 5 Kierunek przemieszczania się pojazdów wywożących kruszywo z kopalni (wariant II alternatywny) Kopalinę główną stanowi kruszywo naturalne piasek. Nadzór górniczy nad kopalnią należy do Okręgowego Urzędu Górniczego w Kielcach. Koncesję na wydobywanie kruszywa wydaje Marszałek Województwa Łódzkiego. Złoże jest częściowo zawodnione, miąższość warstwy zawodnionej wynosi średnio w Polu A 4,8 m, w Polu B 4,0 m. Poziom wodonośny: Głębokość: od 1,0 do 4,8 m p.p.t. tj. na rzędnych od 165,6 do 166,9 m n.p.m., w tym: tel (43) ; kom ;

15 - Pole A od 1,2 do 4,8 m p.p.t. tj. na rzędnych od 166,6 do 166,9 m n.p.m. - Pole B od 1,0 do 2,0 m p.p.t. tj. na rzędnych od 165,6 do 166,4 m n.p.m. Możliwym zagrożeniem środowiska przez wydobywanie i przeróbkę kopaliny będzie zmiana naturalnej konfiguracji terenu. Złoże nie było dotychczas eksploatowane. Brak zagrożenia tąpnięciami, metanowego, wybuchami pyłów, pyłowego, czy wodnego. Stratygrafia spągu i stropu kopaliny to plejstocen. Podtyp kopaliny piasek. Kopaliny towarzyszące nie występują. Forma pokładowa. Obliczona wielkość zasobów bilansowych to łącznie ton, w tym Pole A ton, Pole B ton. Parametry jakościowe omawianej kopaliny przedstawiono w poniższej tabeli: Tabela 1 Parametry jakościowe kopaliny piasek Parametry Wartość Wartość Wartość średnia Jednostka min. max. ważona Zawartość pyłów 4,0 4,8 4,3 % mineralnych o średnicy poniżej 0,063 mm Zawartość pyłów 4,2 5,0 4,5 % mineralnych o średnicy poniżej 0,075 mm Zawartość ziaren o średnicy < 2,0 mm 99,4 100,0 99,7 % 15 Grubość nakładu: - Pole A min. 0,1 m; max. 0,1 m, średnio 0,1 m; - Pole B min. 0,1 m; max. 0,1 m, średnio 0,1 m; Ogółem złoże - min. 0,1 m; max. 0,1 m, średnio 0,1 m. Miąższość złoża: - Pole A min. 6,9 m; max. 8,9 m, średnio 7,5 m; - Pole B min. 4,9 m; max. 5,9 m, średnio 5,4 m; Ogółem złoże - min. 4,9 m; max. 8,9 m, średnio 6,4 m. Głębokość spągu złoża: - Pole A min. 7,0 m; max. 9,0 m, średnio 7,6 m; - Pole B min. 5,0 m; max. 6,0 m, średnio 5,5 m; Ogółem złoże - min. 5,0 m; max. 9,0 m, średnio 6,5 m. Litologia skał otaczających złoże to: humus, piasek drobnoziarnisty z domieszką piasku pylastego, piasek pylasty, pył piaszczysty. Możliwe kierunki zastosowania kopaliny to budownictwo drogowe i ogólne. Lokalizację złoża w stosunku do sieci drogowej i osadniczej przedstawia poniższy rysunek: tel (43) ; kom ;

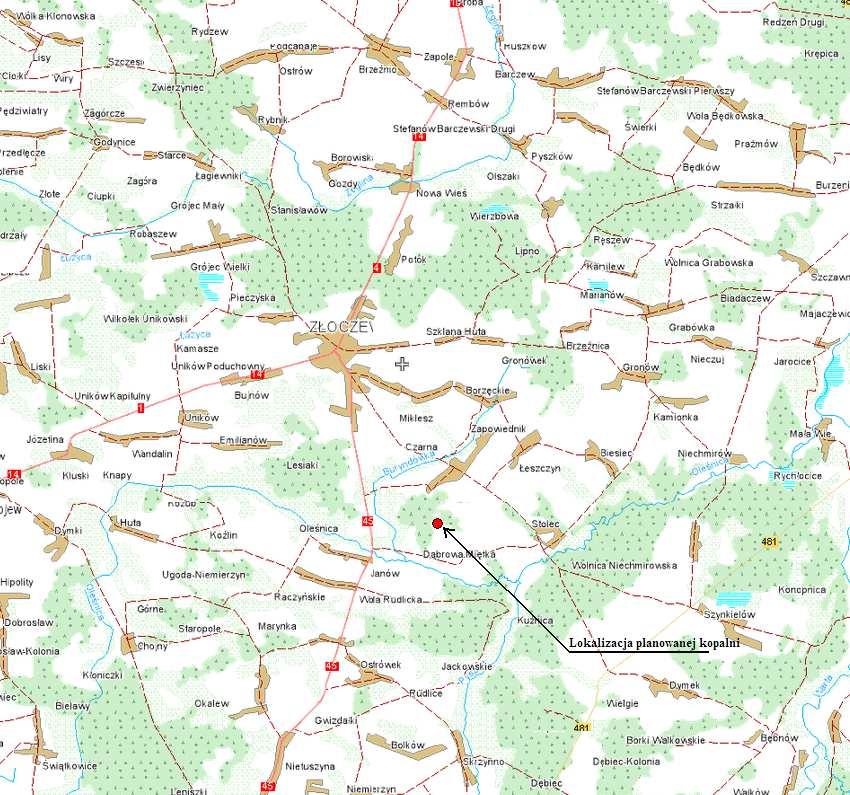

16 16 Rysunek 6 Lokalizacja inwestycji na tle sieci drogowej i osadniczej Obszar udokumentowanego złoża leży w południowo-wschodniej części Wysoczyzny Złoczewskiej (według J. Kondrackiego). Teren jest mało urozmaicony pod względem morfologicznym. Północnozachodnią część złoża stanowi skraj wydmy rozciągającej się w kierunku z południowego-zachodu na północny-wschód. Pozostały teren jest lekko falisty, łagodnie opadający w kierunku południowym. Przez centralną część działek przepływa rów o nr ewid. 35, będący dopływem rzeki Burdynówki. W północno-zachodniej części działki nr 37/1 i w północno-wschodniej części działki nr 36/1 znajdują się niewielkie, stare wyrobiska poeksploatacyjne o głębokości ok. 2,0 3,0 m p.p.t. z których w dawnych latach okoliczni mieszkańcy wydobywali piasek na dziko na własne potrzeby. tel (43) ; kom ;

17 3.2 Główne cechy charakterystyczne procesów produkcyjnych Charakterystyka przedsięwzięcia Złoże kruszywa naturalnego /piasku/ Broszki rozpoznane zostało w kategorii C 1. W Polu A wysokości bezwzględne wahają się od 166,7 m n.p.m. w części południowo-zachodniej do 175,5 m n.p.m. w części południowo-zachodniej do 175,5 m n.p.m. w części północno-zachodniej. W Polu B wysokości wahają się od 166,5 m n.p.m. w części południowo-zachodniej do 168,6 m n.p.m. w części północno-wschodniej. Deniwelacje terenu wynoszą ok. 8,8 m w Polu A i ok. 2,1 m w Polu B. Na terenie inwestycji będą pracowały: 2 koparko-ładowarki. Praca wykonywana będzie w godzinach od 6.00 do przez 6 dni w tygodniu. Na terenie kopalni będą zatrudnione 2 osoby do obsługi koparko-ładowarek. Wywóz wydobytego kruszywa piasku odbywał się będzie przy użyciu 150 wywrotek. Stopień rozpoznania złoża spełnia wymagania Rozporządzenia Ministra Środowiska z dnia 22 grudnia 2011 r. w sprawie dokumentacji geologicznej złoża kopaliny (Dz. U Nr 291, poz. 1712). Granice złoża określono na podstawie danych z wyrobisk rozpoznawczych, dostosowują ich przebieg do granic działek, do których przysługuje tytuł prawny, zachowując 10-metrowy pas ochronny dla dróg przebiegających w północno-wschodniej części Pola A i południowej części Pola B oraz 50-metrowy pas ochronny dla rowu przebiegającego w południowej części Pola A i północnej części Pola B. We wschodniej, zachodniej i północno-zachodniej części granica dokumentowanego złoża pokrywa się z granicą działek, do których przysługuje tytuł prawny. Pod względem fizyczno-geograficznym obszar dokumentowanego złoża leży w południowowschodniej części Wysoczyzny Złoczewskiej (wg J. Kondrackiego). Budowa geologiczna oraz współczesna rzeźba rejonu złoża jest wynikiem procesów morfogenetycznych, jakie zachodziły na terenie Polski w okresie plejstocenu. Główne rysy budowy i rzeźby ukształtowały się w czasie zlodowacenia środkowopolskiego. Jak wynika z Przeglądowej Mapy Geologicznej Polski w skali 1: omawiany obszar budują piaski eoliczne, piaski eoliczne w wydmach oraz piaski i żwiry wodnolodowcowe na glinach zwałowych. Rejon udokumentowanego złoża zbudowany jest głównie z utworów piaszczystych piasków drobnoziarnistych, miejscami w spągu z domieszką piasku pylastego. W trakcie prowadzenia prac wiertniczych nawiercono zwierciadło wody gruntowej na głębokości od 1,2 m do 4,8 m p.p.t. w Polu A, tj. na rzędnych 166,6 166,9 m n.p.m., a w Polu B na głębokości od 1,0 do 2,0 m p.p.t., tj. na rzędnych 165,6-166,4 m n.p.m. Okresowe wahania swobodnego zwierciadła wody gruntowej wymuszone zmianami warunków atmosferycznych mogą wynosić ok. 1,0 m. Zakładana eksploatacja surowca do rzędnej od 160,8 do 162,4 m n.p.m. będzie się odbywała w warstwie suchej i zawodnionej. tel (43) ; kom ;

18 18 Budowa geologiczna, forma i kształt złoża, stosunki wodne, a także ukształtowanie terenu i stan zagospodarowania na sąsiednich obszarach decydują w głównej mierze o tym, że warunki eksploatacji złoża Broszki można określić jako mało skomplikowane. Eksploatacja będzie prowadzona metodą odkrywkową, systemem ścianowym, wyrobiskiem wgłębnym. Rozpocznie się w obrębie Pola A. Nachylenie skarp roboczych wyniesie ok. 60 o. Nachylenie skarp poeksploatacyjnych wniesie ok. 45 o. W ramach prowadzonych prac przygotowawczych należy wykonać następujące czynności: - wytyczyć granice nowego obszaru i terenu górniczego, - oznakować rejon złoża tablicami ostrzegawczymi i informacyjnymi, - zdjąć nadkład z części złoża przeznaczonej do eksploatacji w pierwszej kolejności. Nadkład nad złożem stanowi gleba o miąższości 0,1 m. Średnia miąższość nadkładu dla poszczególnych pól i całego złoża wynosi 0,1 m. Nadkład z terenu przeznaczonego do eksploatacji usuwany i gromadzony będzie sukcesywnie w miarę postępu eksploatacji na tymczasowe zwałowiska w zasięgu terenu górniczego poza granicą udokumentowanego złoża, a częściowo na złożu. Nadkład zwałowany będzie przy użyciu 2 koparko-ładowarek. Nakład zhołdowany na zwałowiskach zostanie wykorzystany do przyszłej rekultywacji terenów poeksploatacyjnych. Kubatura nadkładu zalegającego nad złożem wynosi m 3, w tym: - Pole A m 3, - Pole B m 3. Miąższość złoża W Polu A miąższość złoża wynosi od 6,9 m do 8,9 m średnio 7,5 m. W Polu B miąższość złoża wynosi od 4,9 m do 5,9 m średnio 5,4 m. Ogółem miąższość złoża wynosi od 4,9 m do 8,9 m średnio 6,4 m. Złoże udokumentowane jest w warstwie suchej i zawodnionej. Warstwa podłożowa stanowią ją w Polu B pyły piaszczyste, a w Polu A tożsame genetycznie i litologicznie z warstwą złożową utwory piaszczyste, ponieważ granica udokumentowania jest granicą sztuczną wynikająca z głębokości prowadzonego rozpoznania. Szczegółowy sposób prowadzenia przyszłych robót przygotowawczych i eksploatacyjnych będzie przedstawiony w projekcie zagospodarowania złoża, a warunki bezpiecznego prowadzenia robót górniczych określi plan ruchu zakładu górniczego. Po zakończeniu działalności górniczej przeprowadzona zastanie rekultywacja terenów poeksploatacyjnych. Kierunek rekultywacji przyszłych terenów poeksploatacyjnych zostanie uzgodniony ze Starostwem Powiatowym w Sieradzu. Przewiduje się, że teren zostanie zrekultywowany w kierunku wodno-leśnym lub wodno-rolnym. W budowie geologicznej złoża udział biorą utwory plejstoceńskie wykształcone w postaci utworów piaszczystych piasków drobnoziarnistych, miejscami w spągu z domieszką piasku pylastego. W celu określenia rodzaju i jakości kopaliny w złożu wykonano badania makroskopowe, tel (43) ; kom ;

19 19 na podstawie, których wytypowano próby do badań laboratoryjnych. Podstawowe parametry jakościowe przedstawiają się następująco: Zawartość pyłów mineralnych o Ø poniżej 0,063 mm waha się od 4,0 % do 4,8 % - średnio wynosi 4,3 %; Zawartość pyłów mineralnych o Ø poniżej 0,075 mm waha się od 4,2 % do 5,0 % - średnio wynosi 4,5 %; Zawartość ziaren o Ø poniżej 2,0 mm wynosi od 99,4 % do 100 % - średnio 99,7 %; Zawartość siarki całkowitej w przeliczeniu na SO 3 jest niewielka i wynosi od 0,02 do 0,03; Gęstość nasypowa w stanie zagęszczonym od 1,67 t/m 3 do 1,68 t/m 3 średnio 1,68 t/m 3 ; Wskaźnik piaskowy waha się od 69,0 do 73,0 średnio 71,0; Zanieczyszczenia obce brak; Zanieczyszczenia organiczne barwa wzorcowa. Przeprowadzone badania pozwoliły określić podstawowe parametry jakościowe kruszywa. W celu określenia przydatności kruszywa do poszczególnych asortymentów robót należy przeprowadzić oddzielne badania kwalifikacyjne w odniesieniu do poszczególnych norm. Kruszywo będzie wykorzystywane do celów budownictwa drogowego i ogólnego. Działalność górnicza polegająca na eksploatacji kruszywa naturalnego ze złoża Broszki w kat. C 1 niewątpliwie będzie miała wpływ na środowisko, jednak ze względu na charakter i zagospodarowanie terenu, na którym znajduje się złoże, jak i sposób planowanej eksploatacji, stopień jej konfliktowości względem środowiska będzie niewielki. Jedynym widocznym elementem będzie zmiana konfiguracji terenu. To czasowe odkształcenie będzie odnosić się do okresu prowadzenia działalności wydobywczej. Po wyeksploatowaniu kopaliny wyrobisko będzie zrekultywowane, co znacznie zniweluje ujemne skutki powstałe w środowisku. W złożu nie wydzielono zasobów pozabilansowych. Całe zasoby złoża stanowią zasoby bilansowe w kategorii C 1. Zasoby złoża według stanu na dzień r. wynoszą m 3, tj ton, w tym: W Polu A m 3, tj ton, W Polu B m 3 tj tony. Granicę pionową złoża wyznaczają: - w Polu A : o Od strony północno-wschodniej 10-metrowy pas ochronny dla drogi, o Od strony południowej 50-metrowy pas ochronny dla rowu, o Od strony wschodniej, zachodniej i północno-zachodniej granica działek, do których inwestorowi przysługuje tytuł prawny. - w Polu B : o Od strony północnej 50-metrowy pas ochronny dla rowu, o Od strony południowej 10-metrowy pas ochronny dla drogi, tel (43) ; kom ;

20 20 o Od strony wschodniej i zachodniej granica działek, do których inwestorowi przysługuje tytuł prawny. Granice poziomą górną stanowi strop warstwy piaszczystej. Granicę pozioma dolną stanowi spąg warstwy piaszczystej w Polu B oraz głębokość od 7,0 do 10,0 m p.p.t. w Polu A uznana przez inwestora za granicę eksploatacji. Spąg złoża waha się od rzędnej 160,8 do 162,2 m n.p.m. w Polu A i od rzędnej 160,8 do 162,4 m n.p.m. w Polu B. Warunki ochrony złoża kopaliny Eksploatacja złoża kopaliny powinna być dostosowana do warunków geologiczno-górniczych i wyposażenia technicznego kopalni, tak aby zachowane były odpowiednie parametry (np. poziomy eksploatacyjne, skarpy stałe i robocze) zapewniające bezpieczeństwo powszechne, bezpieczeństwo zatrudnionej załogi, geotechniczne i ciągłości ruchu. Kopalina zalegająca w złożu będzie wydobywana tylko pod kierownictwem i dozorem osób posiadających odpowiednie kwalifikacje, zgodnie z zasadami techniki górniczej, racjonalnej gospodarki złożem, ochroną środowiska i z zachowaniem przepisów dotyczących bezpieczeństwa i higieny pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w odkrywkowych zakładach górniczych. Podstawowe wymagania dla ochrony złoża: Prawidłowe usunięcie nakładu od warstwy złożowej w sposób uniemożliwiający zanieczyszczenie stropowych partii złoża, Zwałowanie nakładu (traktowanego jako materiał dla przyszłej rekultywacji wyrobiska poeksploatacyjnego) na zwałowiska w wyznaczone miejsca na terenie górniczym, Udostępnienie złoża wykopem udostępniającym i eksploatacja kopaliny wyrobiskiem wgłębnym, Prowadzenie prawidłowej, racjonalnej eksploatacji kopaliny, minimalizującej straty eksploatacyjne w dnie wyrobiska, tj. wydobycie do spągu złoża, Nie pozostawianie nie wybranych partii złoża gorszej jakości lecz użycie ich w ostateczności do rekultywacji technicznej wyrobiska, Formowanie bezpiecznych skarp stałych wyrobiska, Prawidłowe zaprojektowanie zabiegów rekultywacyjnych i ustalenie kierunku rekultywacji. 3.3 Etapy funkcjonowania przedsięwzięcia Omawiane zamierzenie inwestycyjne znajduje się na etapie uzyskania decyzji o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia. W związku z powyższym należy określić oddziaływanie przedsięwzięcia na etapie: przygotowania terenu do eksploatacji; eksploatacji przedsięwzięcia; likwidacji przedsięwzięcia. tel (43) ; kom ;

21 3.3.1 Etap przygotowania terenu do eksploatacji 21 W fazie przygotowania terenu pod wydobycie piasku oddziaływanie na środowisko występuje w niedługim okresie czasu i jedynie w porze dziennej. Przygotowanie terenu będzie polegało na: - wytyczeniu granic obszaru i terenu górniczego, - oznakowaniu rejonu złoża tablicami ostrzegawczymi i informacyjnymi, - zdjęciu nadkładu z części złoża przeznaczonej do eksploatacji w pierwszej kolejności. Ze względu na fakt, iż teren inwestycji jest porośnięty drzewami konieczne jest ich usunięcie. Usuwanie drzew będzie prowadzone poza sezonem lęgowym ptaków, tj. w okresie od połowy października do końca lutego, tj. zgodnie z zapisami zawartymi w Rozporządzeniu Ministra Środowiska z dnia 12 października 2011 r. w sprawie ochrony gatunkowej zwierząt (Dz. U Nr 237, poz. 1419). W trakcie prowadzonych prac inwestor podejmie szereg kroków w celu zabezpieczenia drzew nie przewidzianych do wycinki, t.j. w obrębie rowu (w odległości do 50 m od osi rowu) oraz względem drzew rosnących bezpośrednio przy granicy, na działkach sąsiednich: - zabezpieczyć strefę korzeniową wyznaczyć strefę ochronną systemu korzeniowego na podstawie obrysu korony, powiększając ją o 1 m, - zapobiegać powstawaniu urazów mechanicznych oraz ubytków wody na skutek prowadzenia wykopów drzewa należy usuwać w terminie od 16 października do końca lutego, jeśli nastapi koniecznośc obcięcia korzeni, prowadzić prostopadle do osi korzenia, powstałą ranę zabezpieczyć odpowiednimi preparatami, nie prowadzić prac w bardzo niskich temperaturach ze względu na ryzyko przemrożenia korzeni, - prace ziemne w strefie korzeniowej nie przeprowadzać dłużej niż 3 tygodnie w jednym miejscu, - w przypadku przerw w pracy, wykopy należy zasypać lub przykryć korzenie matami słomianymi, aby przeciwdziałać ich wysychaniu, czy przemrożeniu, - gdy prace prowadzone są zimą (wystepuja niskie temperatury) korzenie należy zabezpieczać przed mrozem przykrywając je na matami słomianymi lub owijając jutą, - do zasypywania korzeni wykorzystywać tylko wierzchnią, urodzajną glebę, a nie ziemię z dna wykopu, - nie lokalizować obsługi komunikacyjnej w strefie korzeniowej drzew, - w przypadku ryzyka uszkodzenia pni drzew oszalować pnie lub wygrodzić. W fazie przygotowania terenu do eksploatacji piasku możemy mówić o następujących typach oddziaływania na środowisko: emisja substancji zanieczyszczających powietrze (emisja wtórna rozproszona); emisja hałasu sprzętu pracującego na kopalni i transportowego; emisja substancji do środowiska powstawanie odpadów; oddziaływanie na środowisko gruntowo-wodne. tel (43) ; kom ;

22 Prognoza emisji substancji zanieczyszczających powietrze W trakcie prowadzonych prac związanych z przygotowaniem terenu do eksploatacji piasku, źródłem emisji będą prace związane ze zdjęciem wierzchniej warstwy gruntu nakładu i usuwaniem drzew. Z uwagi na swój charakter zaliczają się one do źródeł emisji niezorganizowanej, a wielkość emitowanych zanieczyszczeń do powietrza jest uzależniona od wielu czynników poczynając od rodzaju, stanu technicznego urządzeń i sprzętu, a kończąc na warunkach klimatycznych. W wyniku prowadzonych prac do powietrza emitowane będą głównie substancje zawarte w spalinach tj. dwutlenek azotu, tlenek węgla, dwutlenek siarki, mieszanina węglowodorów, niewielkie ilości pyłu z prowadzonych robót. Biorąc pod uwagę wielkość inwestycji można stwierdzić, że uciążliwości dla środowiska i ludzi występujące w trakcie przygotowania terenu do eksploatacji piasku będą miały zasięg lokalny ograniczający się bezpośrednio do terenu złoża, a ze względu na krótkotrwały czas realizacji, emisja zanieczyszczeń do powietrza nie będzie stanowiła istotnego zagrożenia dla środowiska Emisja hałasu Prace związane z przygotowaniem terenu do eksploatacji piasku wykonywane będą przy użyciu sprzętu mechanicznego, który będzie nowoczesny i zabezpieczony przed wszelkiego rodzaju wyciekami oraz posiadał będzie aktualny przegląd techniczny. Największa emisja na tym etapie to hałas powstający podczas pracy urządzeń mechanicznych (koparko-ładowarka). Wartość dopuszczalnego gwarantowanego poziomu mocy akustycznej wyżej wskazanego urządzenia zgodna będzie z rozporządzeniem Ministra Gospodarki z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz. U Nr 263, poz ze zm.) i nie będzie przekraczać wartości podanych w załączniku do Rozporządzenia Ministra Gospodarki z dnia 15 lutego 2006 r. (Dz. U Nr 32, poz. 223) zmieniające powyższe rozporządzenie, co przedstawiono poniżej. tel (43) ; kom ;

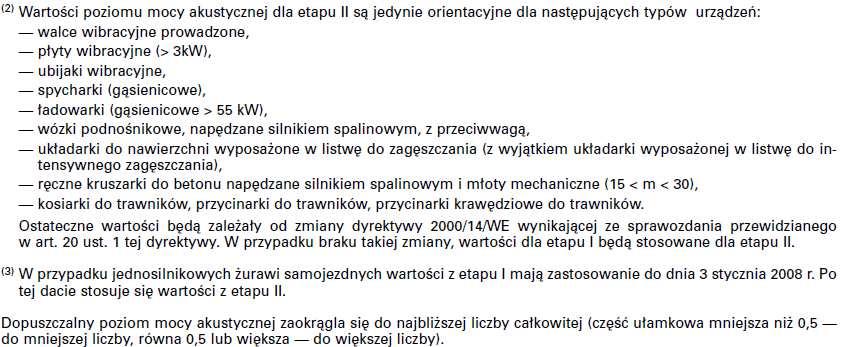

23 23 Tabela 2 Wartość dopuszczalne gwarantowanego poziomu mocy akustycznej urządzeń używanych na zewnątrz pomieszczeń Hałas emitowany przez samochody ciężarowe poruszające się po terenie omawianej nieruchomości zgodny będzie z polską Normą PN-92-S-0451 Pojazdy samochodowe i motorowery. Dopuszczalny poziom hałasu zewnętrznego. Wymagania i badania i nie będzie przekraczać wartości podanych w tabeli poniżej. tel (43) ; kom ;

24 24 Tabela 3 Hałas emitowany przez pojazdy zgodnie z normą PN-92-S-0451 Kategorie pojazdów Dopuszczalny poziom hałasu zewnętrznego Symbol określenie db (A) M N pojazdy samochodowe mające co najmniej cztery koła i przeznaczone do przewozu osób: pojazdy samochodowe ciężarowe, w tym również ciągniki siodłowe, balastowe i zespołu pojazdów przeznaczonych do przewozu ładunków oraz samochody specjalizowane i specjalne: M1 - samochody osobowe 77 M2 - autobusy o maksymalnej masie całkowitej nie większej niż 5t, w tym: a) o maksymalnej masie całkowitej nie większej niż 2t 78 b) o maksymalnej masie całkowitej większej niż 2t, ale nie przekraczającej 3,5t c) o maksymalnej masie całkowitej większej niż 3,5t, ale nie przekraczającej 5t i maksymalnej mocy silnika N max < 150 kw 80 N max >= 150 kw 83 M3 - autobusy o maksymalnej masie całkowitej większej niż 5t mające silniki o mocy maksymalnej N max < 150 kw 80 N max >= 150 kw 83 N1 - pojazdy samochodowe ciężarowe o maksymalnej masie całkowitej nie większej niż 3,5t w tym: a) o maksymalnej masie całkowitej nie większej niż 2t 78 b) o maksymalnej masie całkowitej większej niż 2t, ale nie przekraczającej 3,5t N2 i N3 - pojazdy samochodowe ciężarowe o maksymalnej masie całkowitej większej niż 3,5t z silnikami o maksymalnej mocy: N max < 75 kw kw <= N max < 150 kw 83 N max > 150 kw Czas pracy związany z przygotowaniem terenu do prowadzenia nowej inwestycji obejmuje kilka dni nadkład będzie zdejmowany z wyprzedzeniem ok m. Efektywny czas wykorzystania sprzętu to około cztery do ośmiu godzin dziennie. Krótkotrwałe występowanie prac, pozwala przypuszczać, że etap ten nie wpłynie negatywnie na stan środowiska. Należy pamiętać, iż hałas związany z robotami budowlanymi nie podlega normalizacji. Zaleca się jednak taką organizację pracy, aby maksymalnie ograniczyć jego uciążliwe oddziaływanie na okolicznych mieszkańców. W tym celu należy: korzystać z maszyn, urządzeń budowlanych i środków transportu, których stan techniczny nie budzi zastrzeżeń, zadbać o dobry stan technicznym maszyn i urządzeń poprzez systematyczną ich konserwację (smarowanie, dokręcanie śrub i elementów drgających itp.), wyłączać silniki pojazdów w trakcie postoju Emisja substancji powstawanie odpadów podczas realizacji inwestycji W związku z przygotowaniem terenu pod eksploatację piasku nie będą powstawały odpady. Nakład, stanowiący wierzchnią warstwę gruntu, będzie czasowo magazynowany w obrębie tel (43) ; kom ;

25 25 obszaru przewidzianego pod eksploatację, a następnie zostanie wykorzystywany do rekultywacji terenów wyeksploatowanych. Zgodnie z zapisami art. 2 pkt 11 ustawy z 14 grudnia 2012 r. o odpadach (Dz. U Nr 0, poz. 21 ze zm.) przepisów ustawy nie stosuje się do mas ziemnych lub skalnych przemieszczanych w związku z wydobywaniem kopalin ze złóż, jeżeli koncesja na wydobywanie kopalin ze złóż lub plan ruchu zakładu górniczego zatwierdzony decyzją, o których mowa w ustawie z dnia 9 czerwca 2011 r. Prawo geologiczne i górnicze (Dz. U. Nr 163, poz. 981) lub miejscowy plan zagospodarowania przestrzennego dla terenu górniczego określają warunki i sposób ich zagospodarowania. W związku z tym masy ziemne w postaci nakładu jeżeli po zakończeniu eksploatacji zostaną wykorzystane do prac rekultywacyjnych, to nie będą stanowiły odpadu. Odpadem natomiast byłyby gdyby zostały przekazane innemu posiadaczowi w celu jego dalszego zagospodarowania Oddziaływanie na środowisko gruntowo wodne w fazie przygotowania terenu do eksploatacji piasku Etap polegający na przygotowaniu terenu do ekploatacji nie będzie wywoływał negatywnych oddziaływań na warunki wodne tego regionu. Nie nastąpi ingerencja w warstwy wodonośne Etap budowy nowego obiektu W związku z realizacją przedsięwzięcia nie powstaną obiekty budowlane. Na terenie inwestycji zlokalizowany zostanie jedynie kontener socjalno-biurowy i przenośna kabina sanitarna. W przypadku wyboru wariantu II (alternatywnego) budowa będzie związana z posadowieniem betonowwego mostku nad rowem. Parametry techniczne mostu zostaną sprezyowane na etapie projektu. Planuje się most o prostej konstrukcji betonowej, zbrojony. Ze względu na ochronę tamtejszego eksosytemu planuje się budowę mostu z gotowych elementów, aby czas jego wznoszenia był jak najkrótszy. 3.4 Przewidywane rodzaje i ilości zanieczyszczeń, wynikające z funkcjonowania planowanego przedsięwzięcia W okresie eksploatacji przedsięwzięcia należy uwzględnić: oddziaływanie na stan czystości powietrza atmosferycznego; wpływ na środowisko gruntowo-wodne; emisję hałasu; emisję zanieczyszczeń do środowiska w postaci odpadów. Szacuje się, że na etapie ekploatacji zostaną wykorzystane następujące ilości wykorzystanych surowców, materiałów, paliw i energii: tel (43) ; kom ;

26 26 Woda będzie wykorzystywana jedynie na potrzeby socjalno-bytowe pracowników. Teren inwestycji nie będzie wyposażony w instalacje wodociągową, czy kanalizację. Woda będzie dostarczana w bańkach plastikowych. Wyliczenie potrzebnej ilości wody przedstawiono w jednym z rodziałów poniżej. Surowce jedynie etap eksploatacji przedsięwzięcia będzie generował zapotrzebowanie na surowce - paliwo i wodę. W przypadku wyboru wariantu II, niezbędnym działaniem będzie budowa mostku nad rowem. Do tego celu przewiduje się użycie takich materiałów jak: piasek, woda, stal, cement. Paliwa nie przewiduje się korzystania ze źródeł ciepła w okresie realizacji i eksploatacji przedsięwzięcia. Zapotrzebowanie na olej napędowy będą generowały wywrotki (150 pojazdów), wywożące piasek z kopalni. Ilość zużytego paliwa nie jest w tej chwili możliwa do oszacowania. W trakcie procesu inwestycyjnego nie przewiduje się zapotrzebowania na energię elektryczną. Na etapie eksploatacji przedsięwzięcia ze względu na przyjęty czas pracy od 6.00 do przewiduje się możliwość użycia agregatu prądotwórczego do celów oświetlenia eksploatowanego złoża (prawdopodobnie w okresie jesiennozimowym) Analiza oddziaływania na stan czystości powietrza atmosferycznego w fazie eksploatacji Eksploatacja przedmiotowej inwestycji nie będzie znacząco oddziaływała na stan powietrza atmosferycznego. Zanieczyszczenie powietrza pyłem mineralnym i emisją spalin z silników pracujących pojazdów będzie miało charakter lokalny, rozproszony i krótkotrwały. Teren planowanej kopalni, na którym będzie odbywała się eksploatacja kruszywa, jest otoczony terenami leśnymi, chroniącymi jednocześnie przed wiatrem. Wydobyte kruszywo będzie bezpośrednio ładowane na samochody je wywożące. Przy załadunku kruszywa na wywrotki, będą stosowane techniki ograniczające unos pyłu takie jak: zmniejszenie wysokości, z której następuje zrzut materiału, całkowite zamykanie chwytaka/szczęk po nabraniu materiału, przerwanie załadunku w przypadku silnego wiatru itp. Ponad to inwestor w celu ograniczenia unosu pyłu, w trakcie upalnych dni, będzie zraszał drogi wewnętrzne na terenie kopalni wodą pochodzącą z obszaru złoża. Woda będzie pobierana pompą zatapialną i przy użyciu zraszacza rozprowadzana po trasie przejazdu pojazdów. Kierowcy będą dostosowywali prędkość pojazdów do panujących warunków atmosferycznych, co także przyczyni się do ograniczenia negatywnych oddziaływań powstających w związku z ich przemieszczaniem się, po terenie kopalni. Kopalina będzie wydobywana i transportowana w stanie naturalnej wilgotności, a pojazdy wywożące urobek będą przykrywane plandekami, co pozwoli uniknąć pylenia i rozsypywania kruszywa. tel (43) ; kom ;

27 3.4.2 Oddziaływanie gospodarki wodno ściekowej w fazie eksploatacji W związku z eksploatacją inwestycji nie przewiduje się odprowadzania wód opadowych i roztopowych do systemu kanalizacyjnego, będą one bezpośrednio wsiąkały w złoże, co nie przyczyni się do zmiany stosunków wodnych na gruntach przyległych. Planowana inwestycja nie wpłynie na jakość wód powierzchniowych i podziemnych i nie spowoduje ich zanieczyszczenia. Eksploatacja będzie prowadzona w warstwie suchej i zawodnionej. Nie naruszy to reżimu wód i nie wpłynie na stosunki wodne w sąsiedztwie złoża oraz nie pogorszy warunków wegetacji roślin na sąsiednich terenach. Występujący poziom wodonośny w opisywanym złożu posiada zwierciadło swobodne, co oznacza, że jego poziom jest zależny od głównie od warunków atmosferycznych i ciśnienia atmosferycznego, a nie od ilości planowanego do wydobycia piasku Teoretyczne zapotrzebowanie na wodę do celów socjalno - bytowych Zapotrzebowanie na wodę wykorzystywaną do celów socjalno-bytowych obliczono w oparciu o normy określone w rozporządzeniu Ministra Infrastruktury z dnia 14 stycznia 2002 r. w sprawie określenia przeciętnych norm zużycia wody (Dz. U r. Nr 8, poz. 70). Współczynniki nierównomierności przyjęto: N d - 1,1 (zgodnie z literaturą Gospodarka wodnościekowa na obszarach niezurbanizowanych - A. J. Królikowski). Przy obliczeniach uwzględniono: przeciętne normy zużycia wody w usługach dla grupy odbiorców: Zakład pracy, z wyjątkiem określonych w lp. 43 o jednostkowe zapotrzebowanie dla jednego zatrudnionego wynosi przyjęto 15 dm 3 /osoba doba Liczba pracowników na terenie opisywanej kopalni piasku to 2 osoby. Przewidywane zapotrzebowanie na wodę przedstawia się następująco: Q d śr = 2 osoby 15 dm 3 = 0,030 [ m 3 / j.o. dobę ] Q d.max. = 0,030 m 3 / d 1,1 = 0,033 [m 3 /d] gdzie: N d współczynnik nierównomierności dobowej Q dśr - jest to średnie dobowe zapotrzebowanie na wodę jako przeciętne z dobowych wartości zapotrzebowania na wodę w ciągu roku [m 3 /d] Q d. max. - maksymalne dobowe zapotrzebowanie na wodę, czyli największe z przewidywanych wartości dobowego zapotrzebowania na wodę w ciągu roku [ m 3 /d] Zapotrzebowanie na wodę dla pracowników omawianej kopalni nie powinno przekroczyć Q d,max. - 0,033 [m 3 /d]. Miesięczne zapotrzebowanie na wodę (przy założeniu, że obiekt funkcjonuje 24 dni w miesiącu) wyniesie ok. 0,8 [m 3 ] Emisja hałasu na etapie eksploatacji Niniejsze opracowanie zawiera analizę oddziaływania na klimat akustyczny przedsięwzięcia polegającego na wydobywaniu kopaliny ze złoża kruszywa naturalnego Broszki w kat. C 1. Opracowanie sporządzone, na potrzeby Karty Informacyjnej Przedsięwzięcia, pozwoli na określenie warunków akustycznych jakie będą panowały po oddaniu do eksploatacji planowanego tel (43) ; kom ;

28 28 przedsięwzięcia oraz ustalenie czy przewidywane źródła hałasu nie spowodują przekroczenia dopuszczalnych poziomów dźwięku w środowisku. Zakres prac obejmuje: Analizę materiałów przekazanych przez inwestora; Inwentaryzację źródeł hałasu (typ źródła, miejsce powstawania, czas pracy itp.); Wykonanie modelu obliczeniowego; Wykonanie obliczeń zasięgu hałasu; Tereny chronione akustycznie wyznaczono na podstawie: - mapy sytuacyjno-wysokościowej w skali 1: zdjęć satelitarnych w GEOPORTALU ( - klasyfikacji akustycznej wydanej przez organ gminy Standardy jakości środowiska akustycznego Obowiązujące obecnie prawo krajowe w zakresie hałasu wprowadza podwójny system ocen, który wprowadza rozróżnienie na (art. 112a ustawy Prawo ochrony środowiska): prowadzenie długookresowej polityki w zakresie ochrony środowiska przed hałasem, w szczególności do sporządzania map akustycznych, ustalanie i kontrola warunków korzystania ze środowiska. Dla obu tych obszarów działań stosowane są inne wskaźniki oceny hałasu. Do celów prowadzenia długookresowej polityki w zakresie ochrony środowiska przed hałasem, mają zastosowanie wskaźniki: L DWN długookresowy średni poziom dźwięku A wyrażony w decybelach (db), wyznaczony w ciągu wszystkich dób roku, z uwzględnieniem pory dnia (rozumianej jako przedział czasu od godz do godz ), pory wieczoru (rozumianej jako przedział czasu od godz do godz ), oraz pory nocy (rozumianej jako przedział czasu od godz do godz. 6.00), L N długookresowy średni poziom dźwięku A wyrażony w decybelach (db), wyznaczony w ciągu wszystkich pór nocy w roku (rozumianej jako przedział czasu od godz do godz. 6.00). Dla potrzeb ustalenia i kontroli warunków korzystania ze środowiska, mają zastosowanie wskaźniki: L AeqD równoważny poziom hałasu dla pory dnia, rozumianej jako przedział czasu od godz do godz (przedział czasu odniesienia równy 16 godzinom dla hałasu drogowego), L AeqN równoważny poziom hałasu dla pory nocy, rozumianej jako przedział czasu od godz do godz (przedział czasu odniesienia równy 8 godzinom dla hałasu drogowego). tel (43) ; kom ;

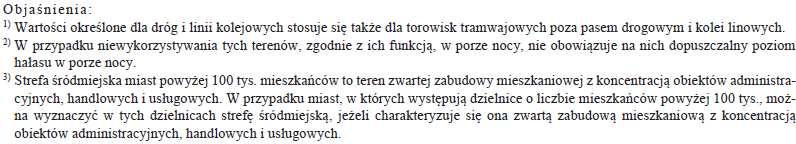

29 29 Standardy jakości środowiska w zakresie emisji hałasu, określone są przez dopuszczalne poziomy hałasu. Dopuszczalne poziomy hałasu od przemysłu dla terenów prawnie chronionych przed hałasem, określone w obowiązującym rozporządzeniu Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (t. j. Dz. U Nr 0, poz. 112) zamieszczono w tabeli poniżej. Dopuszczalne poziomy hałasu zależą od rodzaju źródła oraz funkcji i przeznaczenia terenu. Rodzaje terenów powinny być określone na podstawie miejscowych planów zagospodarowania przestrzennego (mpzp) bądź w przypadku braku mpzp na podstawie stanu faktycznego. Tabela 4 Dopuszczalne poziomy hałasu w środowisku Kwalifikacja akustyczna terenów Teren, na którym Inwestor zamierza zlokalizować przedmiotowe przedsięwzięcie, to działki o nr ewid. 36/1 i 37/1, położone w miejscowości Broszki, w gminie Złoczew. W dniu r., znak: RK , Burmistrz Miasta Złoczew wydał opinię o klasyfikacji akustycznej dla terenów inwestycji jak i terenów zlokalizowanych wokół planowanej inwestycji. Zgodnie z ww. dokumentem: tel (43) ; kom ;

30 30 Dla działek w obrębie Broszki nr ewid. 36/1 i 37/1 planowanych pod wydobycie kopalin ze złoża kruszywa naturalnego (piasku) Broszki oraz najbliższych terenów przylegających do działek informuje, że dla tych obszarów brak jest miejscowego planu zagospodarowania przestrzennego. Na podstawie art. 115 ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U Nr 164, poz. 1027) oraz rozporządzenia Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. Nr 120, poz. 826 ze zm.), określam następujące faktyczne zagospodarowanie i wykorzystanie terenu inwestycji oraz standardy jakości środowiska akustycznego, najbliżej położonych terenów usytuowanych w przewidywanym (potencjalnym) zasięgu oddziaływania akustycznego instalacji objętej obowiązkiem uzyskania decyzji o środowiskowych uwarunkowaniach, tj. wydobycie kopalin ze złoża kruszywa naturalnego (piasku) Broszki. Charakterystyka terenu, na którym zlokalizowane będzie przedsięwzięcie: - działki o nr ewid. 36/1 i 37/1 użytkowane są jako pastwiska i tereny leśne, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie akustycznej nie ma określonych norm dotyczących hałasu. Charakterystyka terenów chronionych akustycznie zlokalizowanych wokół planowanej inwestycji: - tereny położone na wschód od planowanej inwestycji wykorzystywane są, jako pastwiska i tereny leśne, które zgodnie z rozporządzeniem nie podlegają ochronie akustycznej. Najbliżej położony na wschód budynek chroniony akustycznie to teren zabudowy zagrodowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 45 db dla pory nocy. Teren ten znajduje się w odległości 300 m na wschód od terenu planowanej inwestycji na działce o nr ewid. 44/1 obręb Broszki. - tereny położone na zachód od planowanej inwestycji wykorzystywane są, jako tereny rolnicze pastwiska i las, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie akustycznej. Najbliżej położony na zachód budynek chroniony akustycznie to teren zabudowy zagrodowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 45 db dla pory nocy. Budynek ten znajduje się w odległości 650 m na zachód od terenu planowanej inwestycji na działce o numerze ewidencyjnym 164 obręb Kolonia Broszki. - tereny położone na północ od planowanej inwestycji wykorzystywane są, jako tereny rolnicze i las, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie akustycznej. Najbliżej położony na północ budynek chroniony akustycznie to teren zabudowy mieszkaniowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 40 db dla pory nocy. Budynek ten znajduje się w odległości 70 m na północ od terenu planowanej inwestycji na działce o nr ewidencyjnym 8/4 obręb Broszki. - tereny położone na południe od planowanej inwestycji wykorzystywane są jako tereny rolnicze pastwiska i las, które zgodnie z wyżej wymienionym rozporządzeniem nie podlegają ochronie tel (43) ; kom ;

31 31 akustycznej. Najbliżej położony budynek chroniony akustycznie to teren zabudowy zagrodowej, dla którego zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 45 db dla pory nocy. Budynek ten znajduje się w odległości 150 m na południe od terenu planowanej inwestycji na działce o numerze ewidencyjnym 192 obręb Dąbrowa Wielka. Najbliżej położony budynek chroniony akustycznie, dla którego dopuszczalny poziom hałasu wynosi 40 db dla pory nocy to teren zabudowy mieszkaniowej (numer ew. działki 8/4, obręb Broszki) znajdujący się w odległości 70 m od terenu planowanej inwestycji Emisja hałasu na etapie eksploatacja inwestycji Przedmiotem działalności przedsięwzięcia będzie wydobycie kopalin ze złóż kruszywa naturalnego - piasku. Wydobyty materiał wywożony będzie z terenu przedsięwzięcia przy pomocy 150 wywrotek. Kopalnia pracować będzie w godzinach pory dziennej od 6:00 do 22:00. Głównymi źródłami hałasu na etapie eksploatacji z terenu inwestycji będą: źródła komunikacyjne transport związany z wywozem wydobytego surowca; ruchome źródła instalacyjne 2 koparko-ładowarki do załadunku wydobytego surowca na samochody Źródła komunikacyjne - transport Źródła komunikacyjne: źródłem hałasu komunikacyjnego będą przejazdy pojazdów związane z wywozem wydobytego surowca, ruch samochodów odbywał się będzie wyłącznie w godzinach pory dziennej 6:00-22:00. Samochody poruszające się po terenie inwestycji będą powodować hałas, zgodny z normą PN-92-S-0451 Pojazdy samochodowe i motorowery, Dopuszczalny poziom hałasu zewnętrznego, Wymagania i badania, tak więc hałas emitowany przez te pojazdy nie powinien przekraczać wartości podanych w tabeli poniżej. Pojazdy ciężarowe: - jazda po terenie 84,0 db Kategorie pojazdów Dopuszczalny poziom hałasu zewnętrznego Symbol określenie db (A) M pojazdy samochodowe mające co najmniej cztery koła i przeznaczone do przewozu osób: M1 - samochody osobowe 77 M2 - autobusy o maksymalnej masie całkowitej nie większej niż 5t, w tym: a) o maksymalnej masie całkowitej nie większej niż 2t 78 b) o maksymalnej masie całkowitej większej niż 2t, ale nie 79 tel (43) ; kom ;

32 przekraczającej 3,5t c) o maksymalnej masie całkowitej większej niż 3,5t, ale nie przekraczającej 5t i maksymalnej mocy silnika N max < 150 kw 80 N max >= 150 kw 83 M3 - autobusy o maksymalnej masie całkowitej większej niż 5t mające silniki o mocy maksymalnej N max < 150 kw 80 N max >= 150 kw N pojazdy samochodowe ciężarowe, w tym również ciągniki siodłowe, balastowe i zespołu pojazdów przeznaczonych do przewozu ładunków oraz samochody specjalizowane i specjalne: N1 - pojazdy samochodowe ciężarowe o maksymalnej masie całkowitej nie większej niż 3,5t w tym: a) o maksymalnej masie całkowitej nie większej niż 2t 78 b) o maksymalnej masie całkowitej większej niż 2t, ale nie przekraczającej 3,5t N2 i N3 - pojazdy samochodowe ciężarowe o maksymalnej masie całkowitej większej niż 3,5t z silnikami o maksymalnej mocy N max < 75 kw kw <= N max < 150 kw N max > 150 kw 84 Zgodnie z instrukcją ITB338 pojazdy poruszające się po drogach wewnętrznych z punktu widzenia propagacji hałasu stanowią punktowe, ruchome źródła hałasu. Trasę przejazdów podzielono na segmenty. Pojazd poruszał się będzie z prędkością 10 km/h to jest 2,7 m/s. Zastępcze źródła dźwięku charakteryzujące przejazd pojazdów oznaczono zp Ze względu na ilość źródeł, wyjściowy poziom mocy akustycznej pojazdów wyniesie 100,1 db. Źródło usytuowano na wysokości h = 0,5 m, gdyż na takiej wysokości lokalizowane jest źródło punktowe we francuskiej metodzie obliczeniowej NMPB-Routes-96, zalecanej do stosowania w obliczeniach hałasu drogowego w krajach Unii Europejskiej dyrektywą 2002/49/WE. W ciągu 8 godzin odniesienia, po terenie poruszało się będzie 100 pojazdów. Ruchome źródła instalacyjne: 1) Charakterystyka ogólna podczas pracy każdej z kopalni użytkowane będą: 2 koparko-ładowarki. jako ruchome źródło instalacyjne do obliczeń przyjęto 2 koparko-ładowarki. poziom mocy akustycznej koparki, jako dla urządzeń poruszających się na gąsienicach, przyjęto na poziomie LW = 103 db (na podstawie Rozporządzeniem Ministra Gospodarki z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz. U Nr 263, poz ze zm.), tel (43) ; kom ;

33 33 stacjonarnym źródłem hałasu będzie agregat prądotwórczy, dla którego moc akustyczną przyjęto na poziomie Lwa = 96 db (na podstawie Rozporządzeniem Ministra Gospodarki z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz. U Nr 263, poz ze zm.)), urządzenia eksploatacyjne pracują wyłącznie w porze dziennej, do obliczeń przyjęto najbardziej niekorzystną sytuacje ciągła praca koparko-ładowarek, agregatu oraz pozostałych ruchomych źródeł instalacyjnych, źródła punktowe usytuowano na wysokości 1,5 m (koparko-ładowarki), agregat 0,5 m nad powierzchnią terenu Metodyka oceny hałasu Ocenę oddziaływania inwestycji na środowisko przeprowadzono metodą obliczeniową Metodyka obliczeń Analizę akustyczną wykonano za pomocą oprogramowania LEQ Professional. LEQ Professional to specjalistyczne narzędzie komputerowe służące do modelowania i analizy hałasu. Umożliwia ona modelowanie propagacji dźwięku w przestrzeni otwartej, z uwzględnieniem czynników takich jak: powierzchnia terenu (rzeźba i pokrycie), lokalizacja budynków i innych przeszkód, tłumienie dźwięku np. na fasadzie budynków czy przez grunt, wpływ warunków meteorologicznych. Obliczenia emisji hałasu przeprowadzono w oparciu o model propagacji dźwięku określony normą PN-ISO Akustyka. Tłumienie dźwięku podczas propagacji w przestrzeni otwartej. Ogólna metoda obliczeniowa. Metoda ta jest zalecana w krajach Unii Europejskiej do obliczeń emisji hałasu przemysłowego dyrektywą 2002/49/WE z dnia 25 czerwca 2002 r. Według normy PN-ISO 9613 niepewność wyniku obliczeń wynosi ±1 db dla odległości do 100 m i ±3 db dla odległości od 100 m do 1000 m Parametry obliczeń Na podstawie PN-ISO Akustyka. Tłumienie dźwięku podczas propagacji w przestrzeni otwartej. Ogólna metoda obliczeniowa oraz European Commission Working Group. Assessment of Exposure to Noise (WG-AEN). Good Practice Guide for Strategic Noise Mapping and the Production of Associated Data on Noise Exposure ustalono następujące parametry obliczeń: warunki meteorologiczne: o temperatura 10 o C o wilgotność 70% tel (43) ; kom ;

34 raster siatki 10x15 m; RAPORT ODDZIAŁYWANIA NA ŚRODOWISKO 34 wysokość rastra 1,5 m i 4 m Dane wyjściowe do analizy obliczeniowej Na podstawie danych przekazanych przez inwestora, ewidencyjnych map terenu oraz ortofotomap sporządzono model terenu wraz z najbliższym otoczeniem. Do modelu wprowadzono dane dotyczące usytuowania najbliższej zabudowy, terenów zielonych oraz lokalizacji i parametrów źródeł hałasu Ocena oddziaływania akustycznego Ocena hałasu została wykonana na podstawie porównania wyznaczonych wskaźników hałasu dla pory dnia (L AeqD ) z wartościami dopuszczalnymi poziomu hałasu przemysłowego na terenach zabudowy zagrodowej Wyniki obliczeń w punktach Na obszarze planowanej inwestycji i wokół niej dominują tereny leśne i rolne, dla których ustawodawca nie określił dopuszczalnego poziomu hałasu. Najbliższe tereny chronione akustycznie, tj. tereny zabudowy mieszkaniowej jednorodzinnej, dla których dopuszczalne poziomy hałasu wynoszą L AeqD = 50 db dla pory dnia oraz L AeqN = 40 db dla pory nocy, znajdują się w odległości około 70 m na północny - zachód na działce o nr ewid. 8/4 i tereny zabudowy zagrodowej (zlokalizowane na działce o nr ewid. 192 w odległości ok. 150 m od miejsca inwestycji), dla których zgodnie z w/w rozporządzeniem dopuszczalny poziom hałasu wynosi 55 db dla pory dnia i 45 db dla pory nocy i nie będą narażone na ponadnormatywne oddziaływanie hałasowe, o czym świadczy rozkład izofon na mapie terenu przedsięwzięcia Mapa rozkładu hałasu Dla terenów położonych w pobliżu inwestycji wyznaczono mapy zasięgu hałasu w porze dnia, ponieważ tylko wtedy kopalnia będzie eksploatowana. Mapy wykreślono w siatce z krokiem 10x15 m, na wysokości 1,5 m i 4 m Dane przyjęte do obliczeń Wariant I Program Leq Professional 6.x - Wydruk danych Źródła punktowe Nr,Symbol,X[m],Y[m],Z[m],PmA[dB] 1,KOP-ŁAD,1061.3,1459.9, 1.5, ,AGREG,1034.9,1251.4, 0.5, ,KOP-ŁAD,1016.4, 982.1, 1.5, ,zp-,1048.0,1323.0, 0.5, ,zp-,1048.2,1328.2, 0.5, ,zp-,1048.4,1333.3, 0.5, ,zp-,1048.7,1338.5, 0.5, ,zp-,1048.9,1343.7, 0.5, ,zp-,1049.1,1348.8, 0.5, ,zp-,1049.3,1354.0, 0.5, ,zp-,1049.6,1359.1, 0.5, 58.3 tel (43) ; kom ;

35 12,zp-,1049.8,1364.3, 0.5, ,zp-,1050.0,1369.5, 0.5, ,zp-,1050.2,1374.6, 0.5, ,zp-,1050.5,1379.8, 0.5, ,zp-,1050.7,1385.0, 0.5, ,zp-,1050.9,1390.1, 0.5, ,zp-,1051.1,1395.3, 0.5, ,zp-,1051.4,1400.4, 0.5, ,zp-,1051.6,1405.6, 0.5, ,zp-,1051.8,1410.8, 0.5, ,zp-,1052.0,1415.9, 0.5, ,zp-,1052.3,1421.1, 0.5, ,zp-,1052.5,1426.3, 0.5, ,zp-,1052.7,1431.4, 0.5, ,zp-,1052.9,1436.6, 0.5, ,zp-,1053.2,1441.8, 0.5, ,zp-,1053.4,1446.9, 0.5, ,zp-,1053.6,1452.1, 0.5, ,zp-,1053.8,1457.2, 0.5, ,zp-,1054.1,1462.4, 0.5, ,zp-,1054.3,1467.6, 0.5, ,zp-,1054.5,1472.7, 0.5, ,zp-,1054.7,1477.9, 0.5, ,zp-,1055.0,1483.1, 0.5, ,zp-,1055.2,1488.2, 0.5, ,zp-,1055.4,1493.4, 0.5, ,zp-,1055.6,1498.6, 0.5, ,zp-,1055.9,1503.7, 0.5, ,zp-,1056.1,1508.9, 0.5, ,zp-,1056.3,1514.0, 0.5, ,zp-,1056.5,1519.2, 0.5, ,zp-,1056.8,1524.4, 0.5, ,zp-,1057.0,1529.5, 0.5, ,zp-,1057.2,1534.7, 0.5, ,zp-,1057.4,1539.9, 0.5, ,zp-,1057.7,1545.0, 0.5, ,zp-,1057.9,1550.2, 0.5, ,zp-,1058.1,1555.3, 0.5, ,zp-,1058.3,1560.5, 0.5, ,zp-,1058.6,1565.7, 0.5, ,zp-,1058.8,1570.8, 0.5, ,zp-,1059.0,1576.0, 0.5, ,zp-,1014.0,1127.0, 0.5, ,zp-,1013.7,1122.0, 0.5, ,zp-,1013.3,1117.1, 0.5, ,zp-,1013.0,1112.1, 0.5, ,zp-,1012.7,1107.2, 0.5, ,zp-,1012.4,1102.2, 0.5, ,zp-,1012.0,1097.2, 0.5, ,zp-,1011.7,1092.3, 0.5, ,zp-,1011.4,1087.3, 0.5, ,zp-,1011.1,1082.4, 0.5, ,zp-,1010.7,1077.4, 0.5, ,zp-,1010.4,1072.4, 0.5, ,zp-,1010.1,1067.5, 0.5, ,zp-,1009.8,1062.5, 0.5, ,zp-,1009.4,1057.6, 0.5, ,zp-,1009.1,1052.6, 0.5, ,zp-,1008.8,1047.7, 0.5, ,zp-,1008.4,1042.7, 0.5, ,zp-,1008.1,1037.7, 0.5, ,zp-,1007.8,1032.8, 0.5, ,zp-,1007.5,1027.8, 0.5, tel (43) ; kom ;

36 75,zp-,1007.1,1022.9, 0.5, ,zp-,1006.8,1017.9, 0.5, ,zp-,1006.5,1012.9, 0.5, ,zp-,1006.2,1008.0, 0.5, ,zp-,1005.8,1003.0, 0.5, ,zp-,1005.5, 998.1, 0.5, ,zp-,1005.2, 993.1, 0.5, ,zp-,1004.9, 988.1, 0.5, ,zp-,1004.5, 983.2, 0.5, ,zp-,1004.2, 978.2, 0.5, ,zp-,1003.9, 973.3, 0.5, ,zp-,1003.6, 968.3, 0.5, ,zp-,1003.2, 963.3, 0.5, ,zp-,1002.9, 958.4, 0.5, ,zp-,1002.6, 953.4, 0.5, ,zp-,1002.2, 948.5, 0.5, ,zp-,1001.9, 943.5, 0.5, ,zp-,1001.6, 938.6, 0.5, ,zp-,1001.3, 933.6, 0.5, ,zp-,1000.9, 928.6, 0.5, ,zp-,1000.6, 923.7, 0.5, ,zp-,1000.3, 918.7, 0.5, ,zp-,1000.0, 913.8, 0.5, ,zp-, 999.6, 908.8, 0.5, ,zp-, 999.3, 903.8, 0.5, ,zp-, 999.0, 898.9, 0.5, ,zp-, 998.7, 893.9, 0.5, ,zp-, 998.3, 889.0, 0.5, ,zp-, 998.0, 884.0, 0.5, Pasy zieleni Nr,X1[m],Y1[m],X2[m],Y2[m],X3[m],Y3[m],X4[m],Y4[m],ho[m],h[m] 1, 947.0,1180.0, 879.0,1190.0, 947.0,1618.0,1013.0,1594.0, 0.0, , 908.0,1174.0, 895.0, 863.0, 950.0, 873.0, 963.0,1166.0, 0.0, 17.0 tel (43) ; kom ;

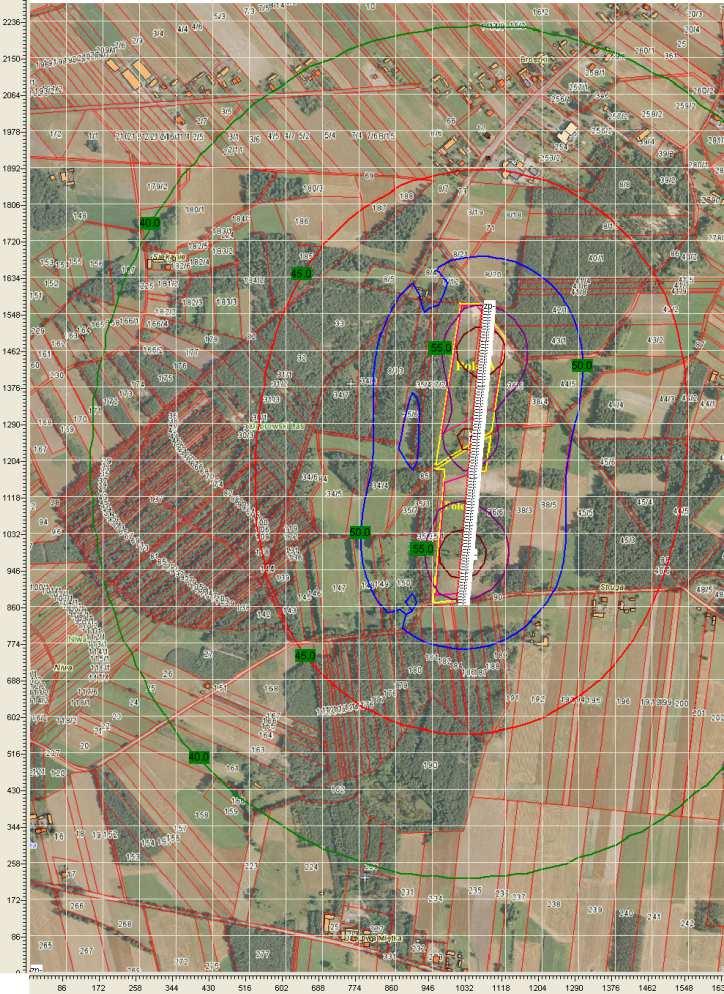

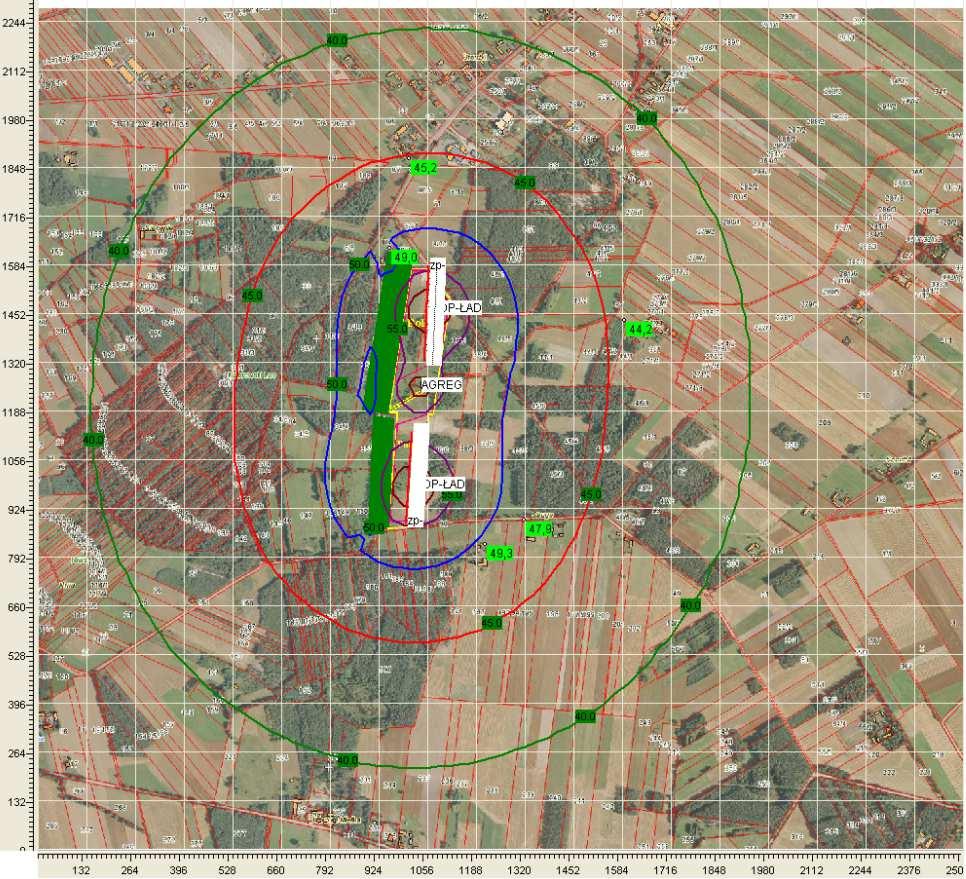

37 Rysunek 7 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant I. Pora dnia h o =1,5 m

38 Program LEQ Professional 6 dla Windows - Wydruk wyników Lp. X [m] Y [m] z [m] Leq Koniec============== 4.0 ===== 6 OFT-P 4.0

39 Rysunek 8 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant I. Pora dnia h o = 4,0 m

40 Wariant II Program Leq Professional 6.x - Wydruk danych Źródła punktowe Nr,Symbol,X[m],Y[m],Z[m],PmA[dB] 1,KOP-ŁAD,1061.3,1459.9, 1.5, ,AGREG,1034.9,1251.4, 0.5, ,KOP-ŁAD,1016.4, 982.1, 1.5, ,zp-,1048.0,1323.0, 0.5, ,zp-,1048.2,1328.2, 0.5, ,zp-,1048.4,1333.3, 0.5, ,zp-,1048.7,1338.5, 0.5, ,zp-,1048.9,1343.7, 0.5, ,zp-,1049.1,1348.8, 0.5, ,zp-,1049.3,1354.0, 0.5, ,zp-,1049.6,1359.1, 0.5, ,zp-,1049.8,1364.3, 0.5, ,zp-,1050.0,1369.5, 0.5, ,zp-,1050.2,1374.6, 0.5, ,zp-,1050.5,1379.8, 0.5, ,zp-,1050.7,1385.0, 0.5, ,zp-,1050.9,1390.1, 0.5, ,zp-,1051.1,1395.3, 0.5, ,zp-,1051.4,1400.4, 0.5, ,zp-,1051.6,1405.6, 0.5, ,zp-,1051.8,1410.8, 0.5, ,zp-,1052.0,1415.9, 0.5, ,zp-,1052.3,1421.1, 0.5, ,zp-,1052.5,1426.3, 0.5, ,zp-,1052.7,1431.4, 0.5, ,zp-,1052.9,1436.6, 0.5, ,zp-,1053.2,1441.8, 0.5, ,zp-,1053.4,1446.9, 0.5, ,zp-,1053.6,1452.1, 0.5, ,zp-,1053.8,1457.2, 0.5, ,zp-,1054.1,1462.4, 0.5, ,zp-,1054.3,1467.6, 0.5, ,zp-,1054.5,1472.7, 0.5, ,zp-,1054.7,1477.9, 0.5, ,zp-,1055.0,1483.1, 0.5, ,zp-,1055.2,1488.2, 0.5, ,zp-,1055.4,1493.4, 0.5, ,zp-,1055.6,1498.6, 0.5, ,zp-,1055.9,1503.7, 0.5, ,zp-,1056.1,1508.9, 0.5, ,zp-,1056.3,1514.0, 0.5, ,zp-,1056.5,1519.2, 0.5, ,zp-,1056.8,1524.4, 0.5, ,zp-,1057.0,1529.5, 0.5, ,zp-,1057.2,1534.7, 0.5, ,zp-,1057.4,1539.9, 0.5, ,zp-,1057.7,1545.0, 0.5, ,zp-,1057.9,1550.2, 0.5, ,zp-,1058.1,1555.3, 0.5, ,zp-,1058.3,1560.5, 0.5, ,zp-,1058.6,1565.7, 0.5, ,zp-,1058.8,1570.8, 0.5, ,zp-, 995.0, 863.0, 0.5, ,zp-, 995.9, 877.7, 0.5, ,zp-, 996.8, 892.3, 0.5, ,zp-, 997.6, 907.0, 0.5, ,zp-, 998.5, 921.6, 0.5, ,zp-, 999.4, 936.3, 0.5, ,zp-,1000.3, 950.9, 0.5, 62.7

41 60,zp-,1001.1, 965.6, 0.5, ,zp-,1002.0, 980.2, 0.5, ,zp-,1002.9, 994.9, 0.5, ,zp-,1003.8,1009.5, 0.5, ,zp-,1004.7,1024.2, 0.5, ,zp-,1005.5,1038.8, 0.5, ,zp-,1006.4,1053.5, 0.5, ,zp-,1007.3,1068.1, 0.5, ,zp-,1008.2,1082.8, 0.5, ,zp-,1009.0,1097.4, 0.5, ,zp-,1009.9,1112.1, 0.5, ,zp-,1010.8,1126.8, 0.5, ,zp-,1011.7,1141.4, 0.5, ,zp-,1012.6,1156.1, 0.5, ,zp-,1013.4,1170.7, 0.5, ,zp-,1014.3,1185.4, 0.5, ,zp-,1015.2,1200.0, 0.5, ,zp-,1016.1,1214.7, 0.5, ,zp-,1016.9,1229.3, 0.5, ,zp-,1017.8,1244.0, 0.5, ,zp-,1018.7,1258.6, 0.5, ,zp-,1019.6,1273.3, 0.5, ,zp-,1020.4,1287.9, 0.5, ,zp-,1021.3,1302.6, 0.5, ,zp-,1022.2,1317.2, 0.5, ,zp-,1023.1,1331.9, 0.5, ,zp-,1024.0,1346.6, 0.5, ,zp-,1024.8,1361.2, 0.5, ,zp-,1025.7,1375.9, 0.5, ,zp-,1026.6,1390.5, 0.5, ,zp-,1027.5,1405.2, 0.5, ,zp-,1028.3,1419.8, 0.5, ,zp-,1029.2,1434.5, 0.5, ,zp-,1030.1,1449.1, 0.5, ,zp-,1031.0,1463.8, 0.5, ,zp-,1031.9,1478.4, 0.5, ,zp-,1032.7,1493.1, 0.5, ,zp-,1033.6,1507.7, 0.5, ,zp-,1034.5,1522.4, 0.5, ,zp-,1035.4,1537.0, 0.5, ,zp-,1036.2,1551.7, 0.5, ,zp-,1037.1,1566.3, 0.5, ,zp-,1038.0,1581.0, 0.5, ,zp-,1039.0,1584.0, 0.5, Pasy zieleni Nr,X1[m],Y1[m],X2[m],Y2[m],X3[m],Y3[m],X4[m],Y4[m],ho[m],h[m] 1, 947.0,1180.0, 879.0,1190.0, 947.0,1618.0,1013.0,1594.0, 0.0, , 908.0,1174.0, 895.0, 863.0, 950.0, 873.0, 963.0,1166.0, 0.0, 17. tel (43) ; kom ;

42 Rysunek 9 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia Wariant II. Pora dnia h o =1,5 m

43 Program LEQ Professional 6 dla Windows - Wydruk wyników Lp. X [m] Y [m] z [m] Leq Koniec============== 4.0 ===== 6 OFT-P 4.0

44 Rysunek 10 Mapa zasięgu hałasu generowanego w czasie eksploatacji planowanego przedsięwzięcia z uwzględnieniem punktów referencyjnych zlokalizowanych na granicy najbliższych terenów chronionych akustycznie. Wariant II. Pora dnia h o = 4,0 m Podsumowanie Podstawą do oceny uciążliwości akustycznej inwestycji jest wyznaczony analitycznie, w oparciu o przyjęte wartości mocy akustycznych źródeł oraz zagospodarowanie terenu, poziom dźwięku emitowanego do środowiska z analizowanej inwestycji. Na podstawie przeprowadzonej analizy wyciągnąć można następujące wnioski: o o o Planowana inwestycja nie wpłynie na pogorszenie klimatu akustycznego na terenach chronionych akustycznie. Zasięg hałasu o poziomie 55 db w porze dnia, w czasie eksploatacji inwestycji, nie obejmuje swoim oddziaływaniem terenów chronionych akustycznie. Projektowana inwestycja nie będzie uciążliwa dla środowiska pod względem hałasu.

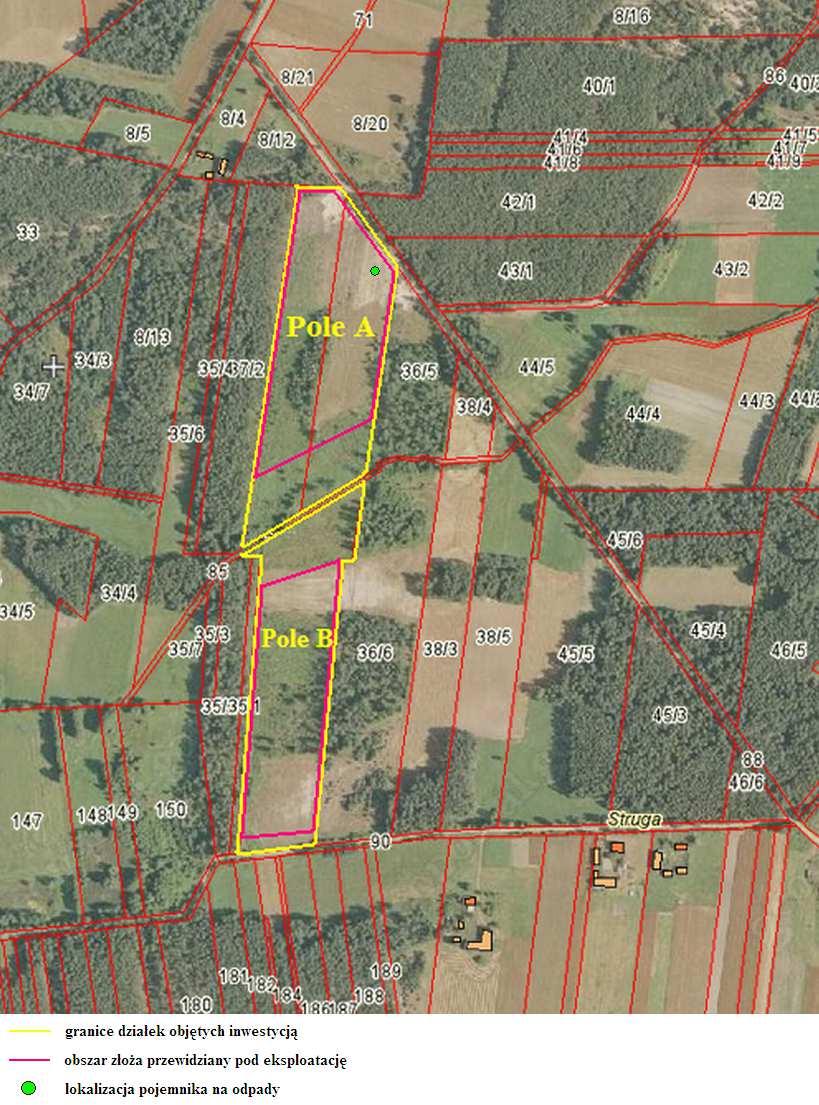

45 Opis oddziaływania gospodarki odpadowej w czasie eksploatacji przedsięwzięcia Zgodnie z art. 3 ust. 1 pkt 32 ustawy z dnia 14 grudnia 2012 r. o odpadach (Dz. U Nr 0, poz. 21 ze zm.) przez wytwórcę odpadów rozumie się każdego, którego działalność lub bytowanie powoduje powstawanie odpadów (pierwotny wytwórca odpadów) oraz każdego, kto przeprowadza wstępną obróbkę, mieszanie lub inne działania powodujące zmianę charakteru lub składu tych odpadów ( ). W związku z eksploatacją przedmiotowej inwestycji na terenie przedsięwzięcia będzie dochodziło do magazynowania powstających odpadów, natomiast ich dalszym zagospodarowaniem będzie zajmowały się firmy zewnętrzne działajace zgodnie z gminnym system odbioru i zagospodarowania odpadów Wyszczególnienie rodzajów i ilości odpadów przewidzianych do wytworzenia w ciągu roku Eksploatacja przedmiotowej inwestycji nie będzie generowała powstawania dużej ilości odpadów. Na terenie kopalni, w związku z obecnością 2 pracowników, będą powstawać odpady komunalne. Koparko-ładowarki i pojazdy wywożące kruszywo z kopalni będą serwisowane w autoryzowanym warsztacie. W związku z eksploatacją przedsięwzięcia będą powstawały masy ziemne stanowiące nadkład, czyli wierzchnią warstwę zdjętą z powierzchni złoża w celu umożliwienia wydobycia pokładu piasku. Nakład z terenu przeznaczonego do eksploatacji będzie usuwany sukcesywnie w miarę postępu eksploatacji i składowany na tymczasowe zwałowiska w zasięgu terenu górniczego częściowo poza granicą udokumentowanego złoża, a częściowo w miarę potrzeb na złożu. Nakład zhołdowany na zwałowiskach zostanie wykorzystany do przyszłej rekultywacji terenów poeksploatacyjnych. Zgodnie z ustawą z dnia 14 grudnia 2012 roku o odpadach (Dz. U Nr 0, poz. 21 ze zm.) art. 2 pkt 11) powstające masy ziemne lub skalne przemieszczane w związku z realizacją inwestycji ( ), które następnie będą (jak określono w dokumentacji geologicznej złoża kruszywa naturalnego /piasku/ Broszki w kat C 1 ) wykorzystane do rekultywacji terenów objętych inwestycją, nie traktujemy jako odpady. W przypadku wywożenia nakładu poza teren kopalni, należy go traktować wtedy jako odpad. Tabela 5 Zestawienie rodzajów odpadów i ich ilości przewidzianych do wytworzenia w związku z eksploatacją przedmiotowej inwestycji KOD GRUPA, PODGRUPA, RODZAJ ODPADU ILOŚĆ (Mg/ROK) 20 Odpady komunalne łącznie z frakcjami gromadzonymi selektywnie Inne odpady komunalne Niesegregowane (zmieszane) odpady komunalne 0,200

46 Wyszczególnienie rodzajów odpadów przewidzianych do wytworzenia, z uwzględnieniem ich podstawowego składu chemicznego i właściwości Charakterystyka wytwarzanych odpadów z uwzględnieniem ich podstawowego składu chemicznego oraz ich właściwości przedstawia się następująco: Niesegregowane (zmieszane) odpady komunalne kod Odpady te będą miały skład zbliżony do odpadów pochodzących z gospodarstw domowych. W ich skład wchodziły będą opakowania po napojach, papier, resztki żywności Wskazanie sposobu zapobiegania powstawaniu odpadów lub ograniczania ilości odpadów i ich negatywnego oddziaływania na środowisko Ograniczenie negatywnego oddziaływania wytwarzanych odpadów na środowisko będzie możliwe dzięki bezpiecznemu ich magazynowaniu i przekazywaniu do dalszego zagospodarowania firmie działającej na terenie gminy i posiadającej zezwolenie na prowadzenie działalności związanej z odbieraniem odpadów komunalnych i ich dalszym zagospodarowaniem Opis dalszego sposobu gospodarowania odpadami, z uwzględnieniem zbierania, transportu i przetwarzania odpadów Każdy, kto podejmuje działania powodujące lub mogące powodować powstawanie odpadów, powinien takie działania planować, projektować i prowadzić przy użyciu takich sposobów produkcji lub form usług oraz surowców i materiałów, aby w pierwszej kolejności zapobiegać powstawaniu odpadów lub ograniczać ilość odpadów i ich negatywne oddziaływanie na życie i zdrowie ludzi oraz na środowisko, w tym przy wytwarzaniu produktów, podczas i po zakończeniu ich użycia. Sposobem ograniczenia negatywnego oddziaływania na środowisko powstających odpadów będzie odpowiedni sposób ich magazynowania, a następnie przekazania innym posiadaczom odpadów, w celu przetworzenia. Na terenie przedmiotowej inwestycji będzie dochodziło do magazynowania odpadów, co zgodnie z art. 3 ust. 1 pkt 5 ustawy o odpadach (Dz. U Nr 0, poz. 21 ze zm.) oznacza czasowe przechowywanie odpadów obejmujące wstępne magazynowanie odpadów przez ich wytwórcę ( ). Zbieranie i zagospodarowanie odpadów będzie prowadzone przez firmę zewnętrzną zgodnie z gminnym systemem gospodarki odpadami Wskazanie miejsca i sposobu oraz rodzaju magazynowanych odpadów Na terenie opisywanego przedsięwzięcia wytwarzane odpady będą magazynowane w wyznaczonym i odpowiednio do tego przygotowanym miejscu.

47 47 Tabela 6 Miejsce magazynowania oraz sposób postępowania z odpadami powstającymi w związku z prowadzoną działalnością Lp. GRUPA, KOD PODGRUPA, RODZAJ ODPADU Niesegregowane (zmieszane) odpady komunalne MIEJSCE I SPOSÓB POSTĘPOWANIA Z MAGAZYNOWANYMI ODPADAMI Magazynowane będą w pojemniku odpornym na działanie zgromadzonych w nim odpadów i zabezpieczonym przed działaniem czynników atmosferycznych i zwierząt. Odbierane będą przez firmę działającą na terenie gminy, zgodnie z gminnym systemem gospodarki odpadami. Jak wynika z informacji zawartych w powyższej tabeli wytworzone, podczas przedmiotowej działalności odpady będą czasowo magazynowane przed ich transportem i dalszym zagospodarowaniem. Podstawowym warunkiem zorganizowania właściwej gospodarki odpadami będzie zapewnienie warunków czasowego ich magazynowania (tj. odpowiedni pojemnik na gromadzenie odpadów) oraz złożenie odpowiedniej deklaracji do Urzędu Miasta i Gminy Złoczew. Uwzględniając wytyczne przedstawione w niniejszym opracowaniu należy stwierdzić, że sposób postępowania z odpadami, jakie będą powstawać w trakcie prowadzenia opisywanej działalności, będzie właściwie zorganizowany. Miejsce magazynowania przewidzianych do wytwarzania odpadów zostało wskazane na poniższym rysunku: Rysunek 11 Lokalizacja pojemnika na odpady o kodzie

48 Etap likwidacji przedsięwzięcia W momencie podjęcia decyzji o likwidacji omawianego przedsięwzięcia należy, zapoznać się z obowiązującymi przepisami prawa w czasie, kiedy likwidacja będzie dokonywana i zgodnie z nałożonymi obowiązkami przez ustawodawcę, zgłosić rozbiórkę, uzyskać stosowne pozwolenie, a następnie przygotować obiekt do fizycznej likwidacji wykonując następujące czynności: zakończyć eksploatację przedmiotowej inwestycji, dokonać przetransportowania urządzeń do siedziby inwestora, dokonać demontażu kontenera socjalno-biurowego, przenośnej toalety i pojemnika na odpady, przekazać posiadane odpady odbiorcom mającym stosowne zezwolenia, przeprowadzić rekultywację terenu zgodnie z wymaganymi standardami. W przypadku zakończenia eksploatacji kopalni piasku odpadami, jakie powstaną będą: Tabela 7 Rodzaje i ilości odpadów przewidzianych do wytworzenia w procesie likwidacji omawianej inwestycji Kod Grupa, podgrupa, rodzaj odpadu Ilość [Mg] Niesegregowane (zmieszane) odpady komunalne 0,016 W przypadku wariantu II (alternatywnego), ze względu na likwidację betonowego mostu, zostaną wytworzone także: Tabela 8 Dodatkowe rodzaje i ilości odpadów przewidzianych do wytworzenia w procesie likwidacji omawianej inwestycji wariant II (alternatywny) Kod Grupa, podgrupa, rodzaj odpadu Ilość [Mg] Odpady betonu oraz gruz betonowy z rozbiórek i remontów Żelazo i stal 30 Odpady wyszczególnione w powyższych tabelach będą przekazane do dalszego zagospodarowania przedsiębiorstwu odbierającemu odpady komunalne z tego terenu, tj. z terenu gminy Złoczew oraz do obiorców posiadających stosowne zezwolenia. Faza likwidacji obiektu powoduje krótkotrwałe oddziaływanie na środowisko z uwagi na ograniczony czas demontażu i prac rekultywacyjnych, a po zakończeniu prac całkowicie zniknie. Podobnie jak przy etapie przygotowania terenu do eksploatacji, etap likwidacji obiektu powoduje: emisję hałasu do środowiska, emisję substancji zanieczyszczających do powietrza (emisja wtórna rozproszona), emisję odpadów do środowiska. Wielkość emisji hałasu, emisji pyłów i gazów pochodzących ze spalania paliw w pojazdach będzie porównywalna z etapem przygotowania terenu do eksploatacji, dlatego nie przytacza się ponownie tych samych wartości i opisów. Likwidacja omawianej inwestycji w chwili obecnej nie jest przewidywana.

49 49 4 Opis elementów przyrodniczych środowiska, objętych zakresem przewidywanego oddziaływania planowanego przedsięwzięcia na środowisko, w tym elementów środowiska objętych ochroną na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody Przy opracowywaniu poniższej części raportu oddziaływania na środowisko, opierano się w znacznym stopniu na Studium uwarunkowań i kierunków zagospodarowania przestrzennego Miasta i Gminy Złoczew. 4.1 Położenie geograficzne Rysunek 12 Lokalizacja inwestycji na tle Gminy Złoczew Gmina Złoczew jest jedną z 25 gmin miejsko wiejskich w województwie łódzkim oraz jedną z 584 gmin o tym charakterze w całej Polsce. Jest jedną z 11 gmin należących do powiatu

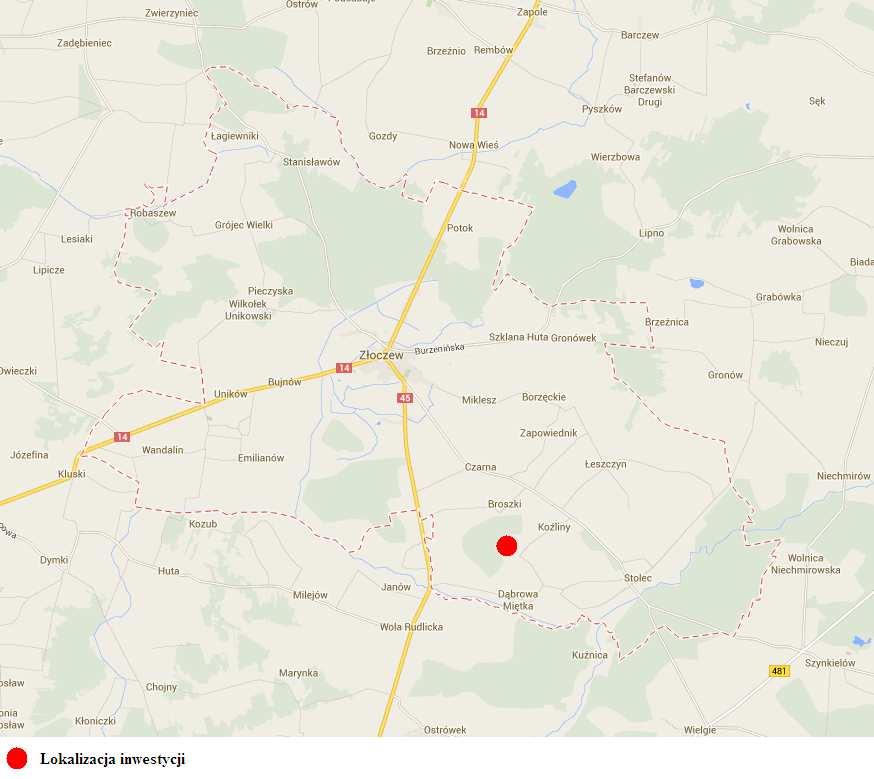

50 50 sieradzkiego, w tym jedną z 3 o charakterze miejsko wiejskim. Gmina Złoczew jest jedną z mniejszych gmin w powiecie sieradzkim i zajmuje powierzchnię 118,02 km². Miasto i Gmina Złoczew graniczy: - od północy z gminami: Brąszewice i Brzeźnio, - od wschodu z gminą Burzenin, - od południa z gminami: Konopnica, Ostrówek i Lututów, - od zachodu z gminą Klonowa. Struktura administracyjno-terytorialna gminy składa się z 21 sołectw oraz z miasta Złoczewa. Makrogospodarcze funkcje gminy ukierunkowane są na rolnictwo i obsługę rolnictwa z elementami przetwórstwa i produkcji. Broszki zajmują powierzchnię 590,8 ha. Położone są 4 km od Złoczewa przy szosie do Szynkielowa. W skład sołectwa wchodzą obok wsi także przysiółki: Broszki Kolonia, Doliny, Koźliny, Lipiny, Siekanie. W sołectwie Broszki mieszka 425 osób. 4.2 Rzeźba terenu i surowce mineralne Gmina Złoczew położona jest na Wysoczyźnie Złoczewskiej stanowiącej część Niziny Południowowielkopolskiej. Jest to równina morenowa położona na fragmencie międzyrzecza górnej Prosny i górnej Warty między kotlinami Grabowską i Sieradzką. Przebiega tutaj dział wodny III rzędu. Powierzchnię kształtują ostańce moren czołowych i kemów zlodowacenia warciańskiego. Urozmaicenie powierzchni jest niewielkie, gdyż deniweleta pionowa zamyka się w przedziale ca 20 m ( m. n.p.m.). Omawiany obszar, jak cała Polska środkowa, podlegał w czwartorzędzie dwukrotnie zlodowaceniom: południowopolskiemu, które objęło obszar całej Polski oraz środkowopolskiemu, podczas którego lód skandynawski rozprzestrzeniał się w kierunku południowym po północny skraj Wyżyny Krakowsko - Częstochowskiej i Kielecko - Sandomierskiej. Współczesna powierzchnia omawianego terenu zbudowana jest głównie z utworów pochodzenia lodowcowego oraz nieco młodszych osadów eolicznych i rzecznych pochodzących z okresu czwartorzędowego. Pod nimi występują utwory trzeciorzędowe powstałe w warunkach sedymentacji lądowej jako osady wietrzeliskowe, rzeczne i jeziorne. Pod tą nieciągłą serią trzeciorzędową znajdują się skały mezozoiczne przeważnie pochodzenia morskiego z jury i kredy. Po zakończeniu sedymentacji mezozoicznej utwory te podlegały w trzeciorzędzie deformacjom tektonicznym, a ich powierzchnia była niszczona przez wietrzenie, erozję rzeczną i procesy krasowe. W gminie występują udokumentowane złoża surowców mineralnych: złoże gazu ziemnego Uników, złoże węgla brunatnego Złoczew oraz złoże kruszywa naturalnego (zaniechane) Grójec Mały. W okolicy Złoczewa występuje złoże węgla brunatnego o zasobach szacowanych na 550 mln ton. Pokłady mioceńskiego węgla występują wśród iłów, mułków i piasków wypełniających zapadlisko tektoniczne o głębokości około 270 m, powstałe w wapieniach górnojurajskich. Złoże rozciąga się wąskim pasem o szerokości m na przestrzeni około

51 51 10 km od południowego-zachodu (miejscowość Janów) do północnego-wschodu (miejscowość Kamionka). 4.3 Warunki hydrograficzne i hydrogeologiczne Wody powierzchniowe Rysunek 13 Lokalizacja inwestycji względem najbliższych wód powierzchniowych Układ hydrograficzny regionu jest odzwierciedleniem rozmieszczenia dawnych lobów lodowcowych i pochodzi z ostatniej schyłkowej fazy stadium zlodowacenia Warty. Główną rzekę obszaru stanowi Warta, która płynie z południa na północ. Przez jego centralną część przebiega również w kierunku południkowym dział wodny III-go rzędu Prosna Warta, dzieląc obszar na dwie zbliżone powierzchniowo części. Rozpatrywany obszar leży w zlewni Warty. Obszar planowanej inwestycji jest odwadniany przez urządzenia melioracji szczegółowej, które odprowadzają wody przede wszystkim w kierunku południowo-zachodnim. Najbliższymi rzekami względem planowanej inwestycją są: - rzeka Oleśnica oddalona ok. 1,58 km w kierunku południowym;

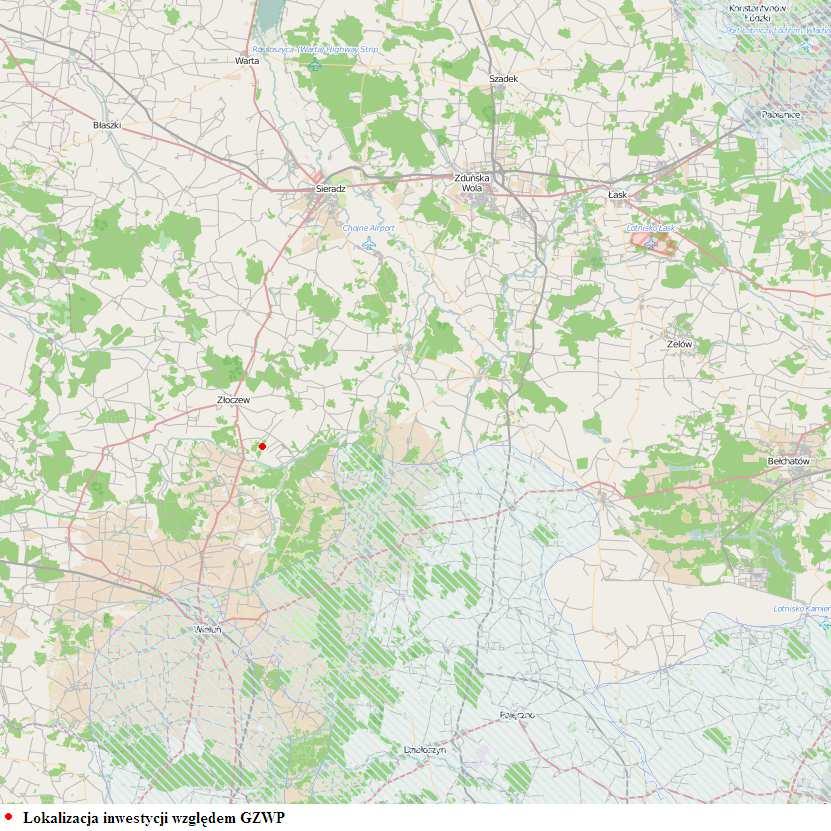

52 52 - rzeka Burdynówka oddalona ok. 1,11 km w kierunku południowo-zachodnim; - rz. Pyszna oddalona ok. 3,49 km w kierunku południowo-wschodnim. Wody podziemne Rysunek 14 Lokalizacja inwestycji na tle GZWP Źródło: Przedmiotowa inwestycja nie znajduje się w obszarze GZWP. Charakter inwestycji oraz sposób jej realizacji i eksploatacji nie będzie miał wpływu na stan ilościowy i jakościowy wód podziemnych. Zgodnie z zapisami zawartymi w Planie gospodarowania wodami na obszarze dorzecza Odry, jednolita część wód podziemnych (JCWPd) oznacza określoną objętość wód podziemnych występującą w obrębie warstwy wodonośnej lub zespołu warstw wodonośnych.

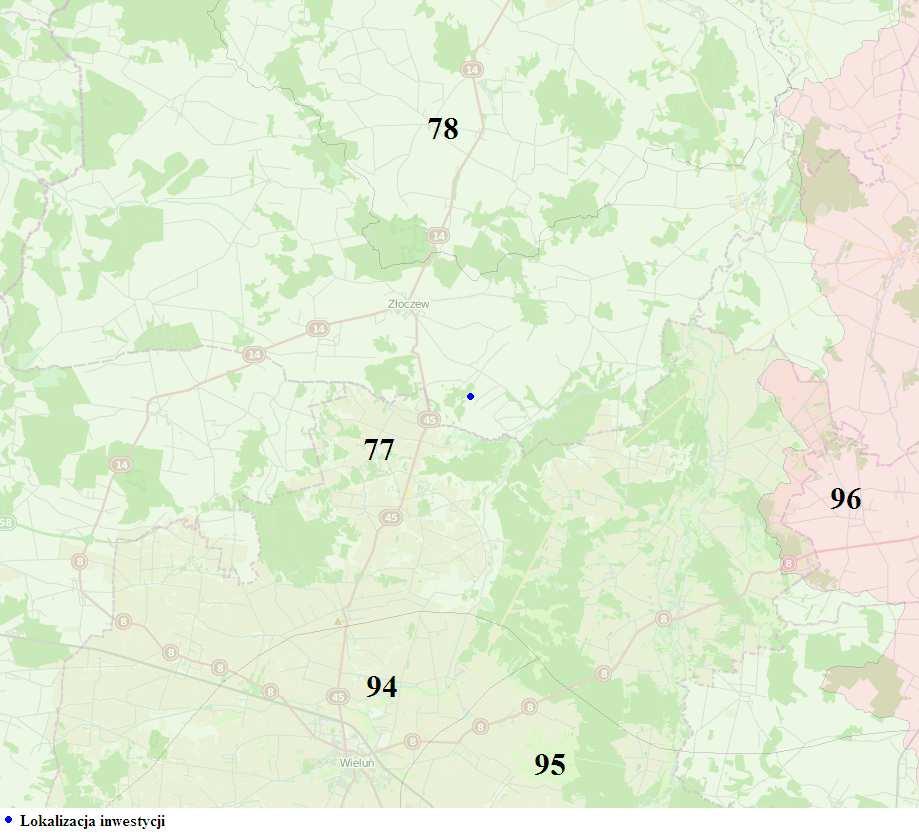

53 53 W wyniku podziału obszaru Polski JCWPd wyznaczono 161 JCWPd. Na obszarze dorzecza Odry występują 64 JCWPd. Planowana inwestycja znajduje się na obszarze regionu wodnego Warty, w dorzeczu Odry (kod 6000) i należy do jednolitych części wód podziemnych pod nazwą 77, europejski kod JCWPd - PLGW Ekoregion Równiny Centralne. Stan ilościowy - dobry, stan chemiczny- dobry. Ocena ryzyka zagrożony. Derogacje: 4(5) 1. Planowana eksploatacja złoża (w. brunatny) Złoczew i brak możliwosci likwidacji kopalni przed wyeksploatowaniem złoża ze względów gospodarczych. Źródło: Rysunek 15 Lokalizacja inwestycji na tle JCWPd 77 Tabela 9 Charakterystyka JCWPd 77 JCWPd 77 Powierzchnia km 2 Region Warty Województwo opolskie, łódzkie, wielkopolskie Głębokość występowania wód słodkich Ok. 570 m

54 54 Symbol całej JCWPd uwzględniający wszystkie profile Q wody porowe w utworach piaszczystych, M wody porowe w utworach piaszczystych, J wody szczelinowo-porowe w utworach węglanowych Cecha szczególna JCWPd brak GZWP występujące w obrębie JCWPd 150 Qp, 151 Cr, 303 Qp, 310 Qk, 311 Qdk Przedmiotowa inwestycja nie przyczyni się do zmiany ilościowej i jakościowej wód powierzchniowych gminy. Nie będzie miała także wpływu na wody podziemne znajdujące się na terenie gminy. W trakcie prowadzenia prac wiertniczych nawiercono zwierciadło wody gruntowej na głębokości od 1,2 m do 4,8 m p.p.t. w Polu A, tj. na rzędnych 166,6 166,9 m n.p.m., a w Polu B na głębokości od 1,0 do 2,0 m p.p.t., tj. na rzędnych 165,6-166,4 m n.p.m. Okresowe wahania swobodnego zwierciadła wody gruntowej wymuszone zmianami warunków atmosferycznych mogą wynosić ok. 1,0 m. Zakładana eksploatacja surowca do rzędnej od 160,8 do 162,4 m n.p.m. będzie się odbywała w warstwie suchej i zawodnionej. Zasobność warstwy zależy głównie od intensywności i długotrwałości opadów atmosferycznych. W trakcie eksploatacji nie planuje się poboru tych wód i przemieszczania ich poza obręb kopalni. Będą wykorzystywane, w miarę takiej potrzeby do zraszania ciągów komunikacyjnych, w celu wyeliminowania pylenia w trakcie gorących i wietrznych dni. Działania te nie przyczynią się do pogorszenia ilości i jakości tych wód. Występowanie opisywanych wód w postaci zwierciadła swobodnego pozwala stwierdzić, że działalność związana z uruchomieniem kopalni nie przyczyni się do obniżenia poziomu wód gruntowych na terenach sąsiednich. 4.4 Gleby Na terenie gminy Złoczew występują głównie gleby bielicowe i rdzawe. Makrostrukturalne użytkowanie przestrzeni terenu gminy (wg danych z końca maja 1999 roku) przedstawia się następująco: Grunty orne ha... 53,04 % Sady ha... 0,35 % Łąki ha... 10,41 % Pastwiska ha... 3,99 % Lasy i grunty leśne ha... 24,93 % Pozostałe grunty ha... 7,28 % Razem: ha ,00 % Źródło: Rocznik Statystyczny Województwa Łódzkiego, Łódź 2000 Użytki rolne wynoszą więc ha, co stanowi 67,79 % ogólnej powierzchni gminy. Lasy zajmują około 25 % powierzchni gminy i są mało zróżnicowane siedliskowo. Nie dostrzega się znaczących zmian w działalności rolniczej. Obok hodowli występuje uprawa. Te dwa rodzaje działalności są zazwyczaj powiązane. Obserwujemy, że struktura upraw w Gminie Złoczew jest bardzo stabilna i nie wykazuje tendencji do radykalnych zmian.

55 55 Na terenie gminy Złoczew dominują gospodarstwa małoobszarowe, co skutkuje niską produktywnością oraz słaba rentownością. Mimo występującego rozdrobnienia gospodarstw zachodzące procesy koncentracji ziemi mogą poprawić strukturę obszarową gospodarstw indywidualnych. Obecna sytuacja w rolnictwie, sprzyja dzięki m.in. dotacjom unijnym dokonywaniu zmian w dotychczasowym tradycyjnym gospodarowaniu. Istnieją możliwości przekształcania działalność rolniczej w agroturystyczną oraz produkcję zdrowej żywności, czy też przetwórstwa owocowego. Pozarolniczym źródłem utrzymania ludności Złoczewskiej jest prowadzenie działalności gospodarczej. 4.5 Warunki klimatyczne Pod względem klimatycznym obszar ten, nie wyróżnia się spośród otaczających go terenów. Położony jest w obszarze łódzkiej dzielnicy klimatycznej, która charakteryzuje się typowym klimatem przejściowym pomiędzy klimatem morskim, a kontynentalnym. Okres wegetacyjny kształtuje się w granicach dni. Położenie Gminy w centralnej Polsce sprzyja napływaniu wielu różnych mas powietrza, przy czym przeważającą część stanowią wpływy równoleżnikowe powodujące cyrkulację atmosfery. Roczna suma opadów jest mniejsza niż 600 mm rocznie. Najwięcej opadów odnotowuje się w lipcu, a najmniej w styczniu. Liczba dni mroźnych waha się od 30 do 50, a z przymrozkami od 100 do 118 dni. Pokrywa śnieżna utrzymuje się przez dni w roku. Średnia roczna temperatura kształtuje się na poziomie 7,5-8,0 C. Dominują wiatry z kierunku zachodniego. 4.6 Demografia Ludność powiatu sieradzkiego w roku to osób. Gęstość zaludnienia w powiecie wynosi 83 osoby/km 2. Liczba ludności gminy Złoczew liczy w 2007 roku mieszkańców. Gęstość zaludnienia to 70 osób/km 2. Liczba ludności w powiecie systematycznie maleje. Natomiast w mieście i gminie Złoczew od lat obserwujemy delikatną tendencję wzrostową liczby ludności. Chociaż, nie da się ukryć, że na obszarze gminy występują tendencję do migracji. Ma ona charakter najczęściej zarobkowy. Ludzie przenoszą się do większych miast i wyjeżdżają za granicę w celu poszukiwania większych możliwości rozwoju. W gminie Złoczew podobnie jak w całym powiecie sieradzkim od wielu lat mamy ujemny przyrost naturalny i ujemne saldo migracji. dane z roczników statystycznych US w Łodzi na dzień r. dane na dzień r.

56 Liczba ludności Miasto Gmina Liczba ludności ogółem Rysunek 16 Zmiany w liczbie ludności w latach w mieście i gminie Złoczew. Opracowanie: Marcin Świtała 4.7 Charakterystyka przyrodnicza terenu planowanej inwestycji Wstęp Celem opracowania było zinwentaryzowanie terenu planowanej inwestycji ze szczególnym zwróceniem uwagi na strukturę gatunkową i wiekową oraz udział procentowy występujących na działkach objętych inwestycją drzew oraz obecnych tu roślin i zwierząt objętych ochroną gatunkową. Inwestycja zlokalizowana będzie na działkach o nr ewid. 36/1 i 37/1, obręb 3 Broszki, gmina Złoczew. Zgodnie z podziałem fizycznogeograficznym Polski (Kondracki 2002) opisywany obszar leży w mezoregionie zwanym Wysoczyzną Złoczewską, należącym do makroregionu Nizin Południowowielkopolskich w podprowincji Nizin Środkowopolskich w prowincji Niżu Środkowoeuropejskiego Zakres opracowania i metodyka Przedmiotem opracowania jest charakterystyka przyrodnicza terenu planowanej inwestycji. Prace terenowe wykonano w październiku 2013 roku i maju 2014 roku. Badania prowadzono metodą marszrutową. Teren badań obejmował działki przewidziane pod inwestycje. Przedmiotem zainteresowania były w szczególności zbiorowiska (siedliska), które mogą być identyfikowane jako tzw. siedliska przyrodnicze będące przedmiotem zainteresowania Wspólnoty (Rozporządzenie Ministra Środowiska z dnia 13 kwietnia 2010 r. w sprawie siedlisk przyrodniczych oraz gatunków będących przedmiotem zainteresowania Wspólnoty, a także kryteriów wyboru obszarów kwalifikujących się do uznania lub wyznaczenia jako obszary Natura 2000 (Dz. U Nr 77, poz. 510 ze zm.) oraz inne cenne typy siedlisk przyrodniczych. W trakcie inwentaryzacji główny nacisk położono na inwentaryzację siedlisk oraz gatunków chronionych, to znaczy znajdujących się na

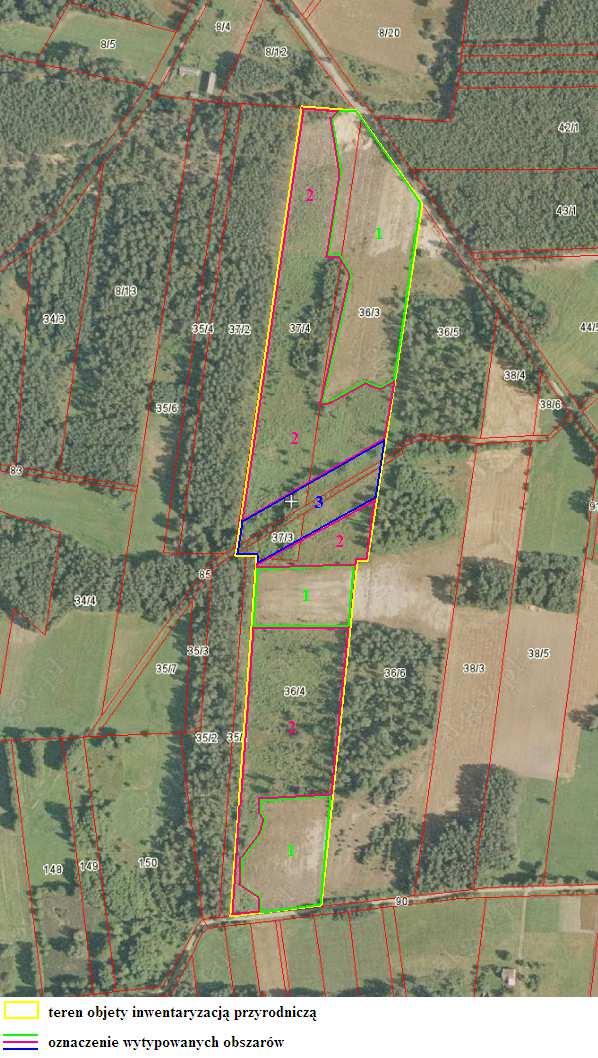

57 57 listach chronionych gatunków roślin i zwierząt, listach z załączników do dyrektyw (Dyrektywa Rady 92/43/EWG z dnia 21 maja 1992 roku w sprawie ochrony siedlisk przyrodniczych oraz dzikiej fauny i flory), a także gatunków rzadkich i zagrożonych w skali kraju i regionu Charakterystyka szaty roślinnej W celu ułatwienia opisu składu gatunkowego działek objętych inwestycją, inwentaryzowany teren podzielono na trzy obszary, co pokazano na rysunku poniżej: Rysunek 17 Działki objęte inwestycją wraz ze zinwentaryzowanymi obszarami Po przeprowadzonej inwentaryzacji, można stwierdzić występowanie 3 rodzajów obszarów/stref na badanym terenie. Obszar 1 Obszar ten charakteryzuje się bardzo ubogą szatą roślinną. Można dostrzec tu pojedyncze kępy szczotlichy siwej (Corynephorus canescens L.), zauważono także: - trzcinnika piaskowego (Calamagrostis epigejos (L.) Roth), - życicę trwałą (Lolium perenne L.),
