1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12,OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11)62744 (13) Y1 (51) IntCI. H02H 9/06 ( ) H05K 5/00 ( ) H01R 12/00 ( ) (54) Urządzenie ochronne przeciwprzepięciowe, zwłaszcza do linii telekomunikacyjnych (43) Zgłoszenie ogłoszono: BUP 03/05 (73) Uprawniony z prawa ochronnego: HSK Data Ltd. Sp. z o.o., Kraków, PL (72) Twórca(y) wzoru użytkowego: (45) O udzieleniu prawa ochronnego ogłoszono: WUP 11/06 Andrzej Kubicz, Kraków, PL Krzysztof Siwek, Kraków, PL CM (O

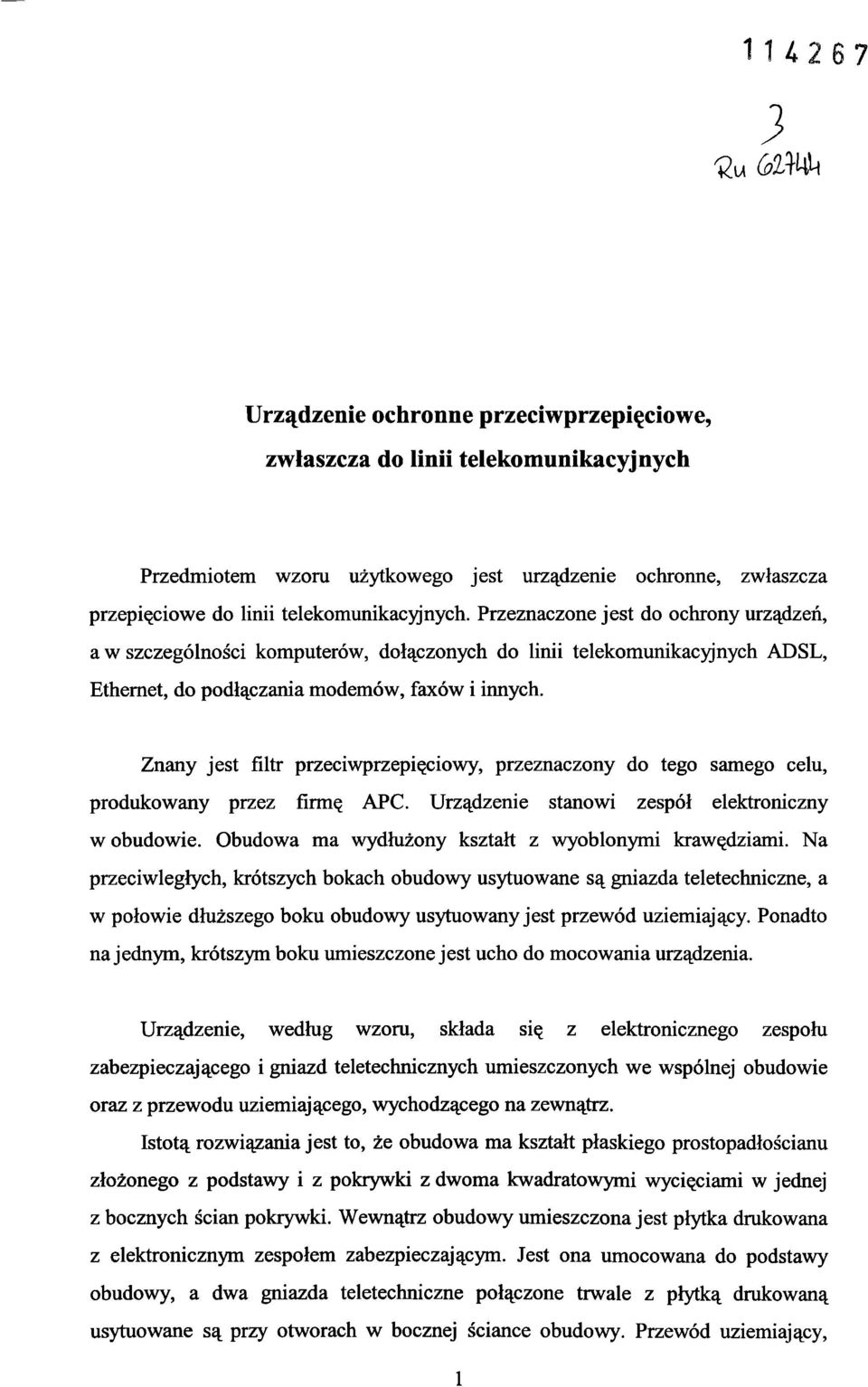

2 1 U267 ; Urządzenie ochronne przeciwprzepięciowe, zwłaszcza do linii telekomunikacyjnych Przedmiotem wzoru użytkowego jest urządzenie ochronne, zwłaszcza przepięciowe do linii telekomunikacyjnych. Przeznaczone jest do ochrony urządzeń, a w szczególności komputerów, dołączonych do linii telekomunikacyjnych ADSL, Ethernet, do podłączania modemów, faxów i innych. Znany jest filtr przeciwprzepięciowy, przeznaczony do tego samego celu, produkowany przez firmę APC. Urządzenie stanowi zespół elektroniczny w obudowie. Obudowa ma wydłużony kształt z wyoblonymi krawędziami. Na przeciwległych, krótszych bokach obudowy usytuowane są gniazda teletechniczne, a w połowie dłuższego boku obudowy usytuowany jest przewód uziemiający. Ponadto na jednym, krótszym boku umieszczone jest ucho do mocowania urządzenia. Urządzenie, według wzoru, składa się z elektronicznego zespołu zabezpieczającego i gniazd teletechnicznych umieszczonych we wspólnej obudowie oraz z przewodu uziemiającego, wychodzącego na zewnątrz. Istotą rozwiązania jest to, że obudowa ma kształt płaskiego prostopadłościanu złożonego z podstawy i z pokrywki z dwoma kwadratowymi wycięciami w jednej z bocznych ścian pokrywki. Wewnątrz obudowy umieszczona jest płytka drukowana z elektronicznym zespołem zabezpieczającym. Jest ona umocowana do podstawy obudowy, a dwa gniazda teletechniczne połączone trwale z płytką drukowaną usytuowane są przy otworach w bocznej ściance obudowy. Przewód uziemiający, 1

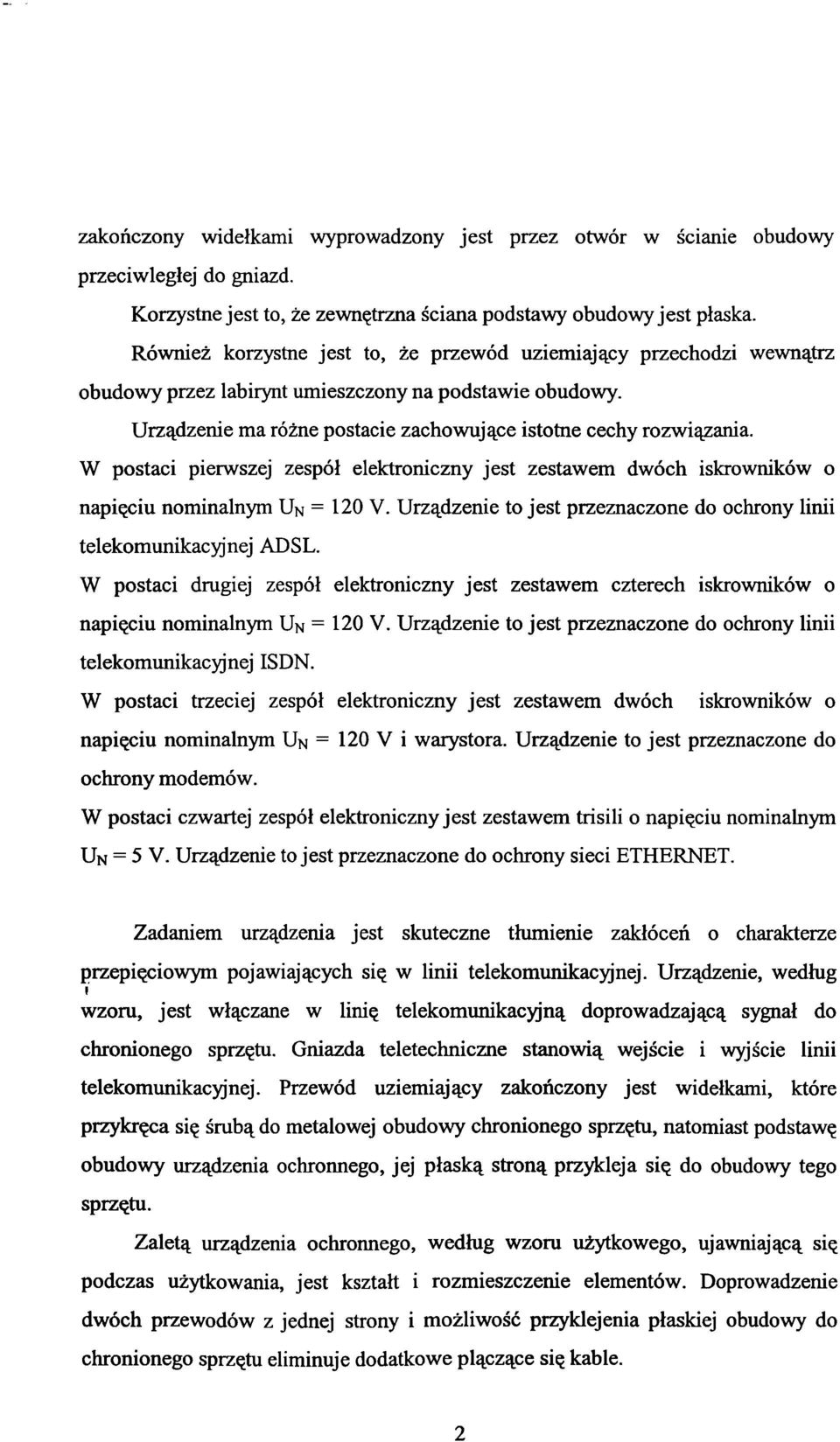

3 zakończony widełkami wyprowadzony jest przez otwór w ścianie obudowy przeciwległej do gniazd. Korzystne jest to, że zewnętrzna ściana podstawy obudowy jest płaska. Również korzystne jest to, że przewód uziemiający przechodzi wewnątrz obudowy przez labirynt umieszczony na podstawie obudowy. Urządzenie ma różne postacie zachowujące istotne cechy rozwiązania. W postaci pierwszej zespół elektroniczny jest zestawem dwóch iskrowników o napięciu nominalnym Un = 120 V. Urządzenie to jest przeznaczone do ochrony linii telekomunikacyjnej ADSL. W postaci drugiej zespół elektroniczny jest zestawem czterech iskrowników o napięciu nominalnym Un = 120 V. Urządzenie to jest przeznaczone do ochrony linii telekomunikacyjnej ISDN. W postaci trzeciej zespół elektroniczny jest zestawem dwóch iskrowników o napięciu nominalnym Un = 120 V i warystora. Urządzenie to jest przeznaczone do ochrony modemów. W postaci czwartej zespół elektroniczny jest zestawem trisili o napięciu nominalnym Un = 5 V. Urządzenie to jest przeznaczone do ochrony sieci ETHERNET. Zadaniem urządzenia jest skuteczne tłumienie zakłóceń o charakterze przepięciowym pojawiających się w linii telekomunikacyjnej. Urządzenie, według i wzoru, jest włączane w linię telekomunikacyjną doprowadzającą sygnał do chronionego sprzętu. Gniazda teletechniczne stanowią wejście i wyjście linii telekomunikacyjnej. Przewód uziemiający zakończony jest widełkami, które przykręca się śrubą do metalowej obudowy chronionego sprzętu, natomiast podstawę obudowy urządzenia ochronnego, jej płaską stroną przykleja się do obudowy tego sprzętu. Zaletą urządzenia ochronnego, według wzoru użytkowego, ujawniającą się podczas użytkowania, jest kształt i rozmieszczenie elementów. Doprowadzenie dwóch przewodów z jednej strony i możliwość przyklejenia płaskiej obudowy do chronionego sprzętu eliminuje dodatkowe plączące się kable. 2

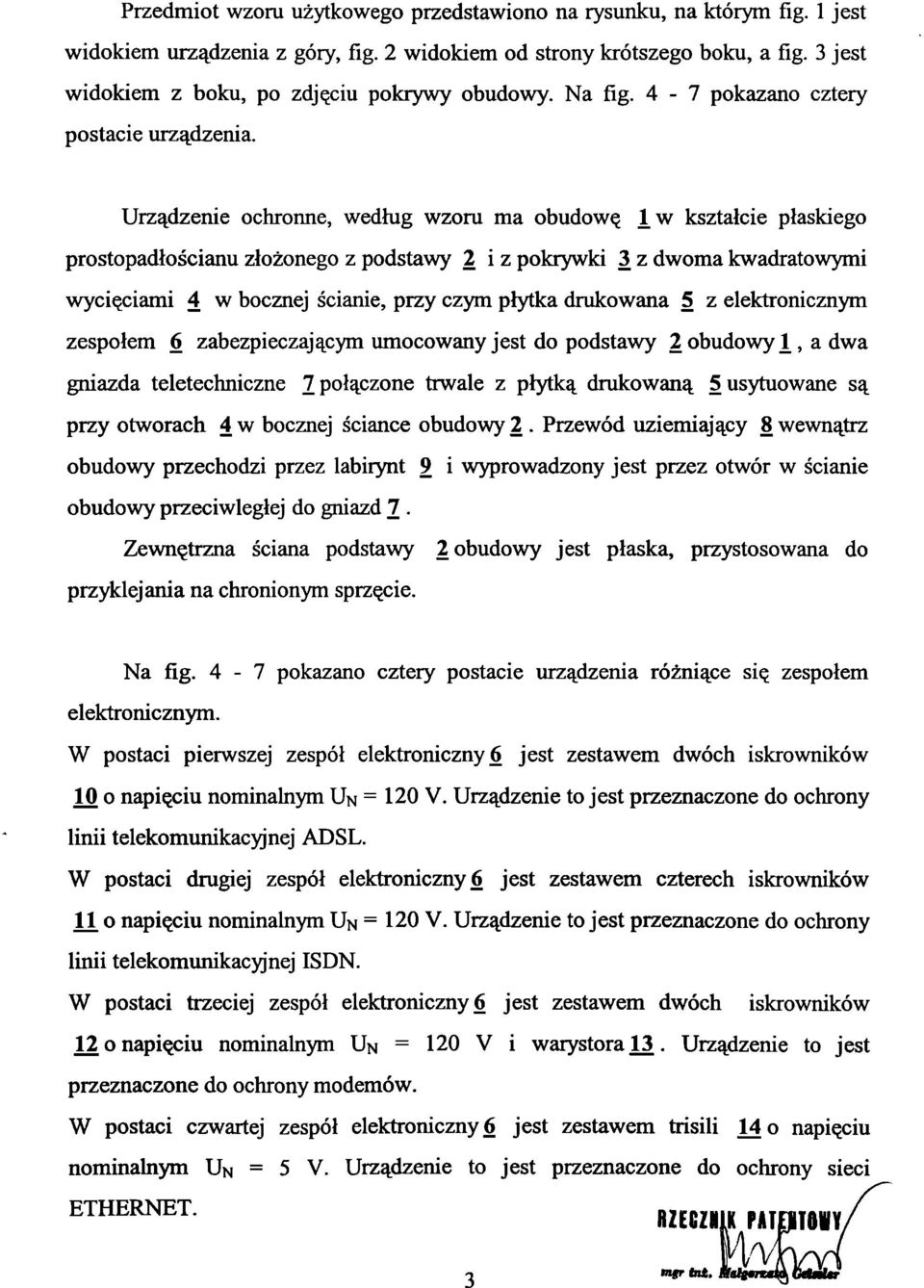

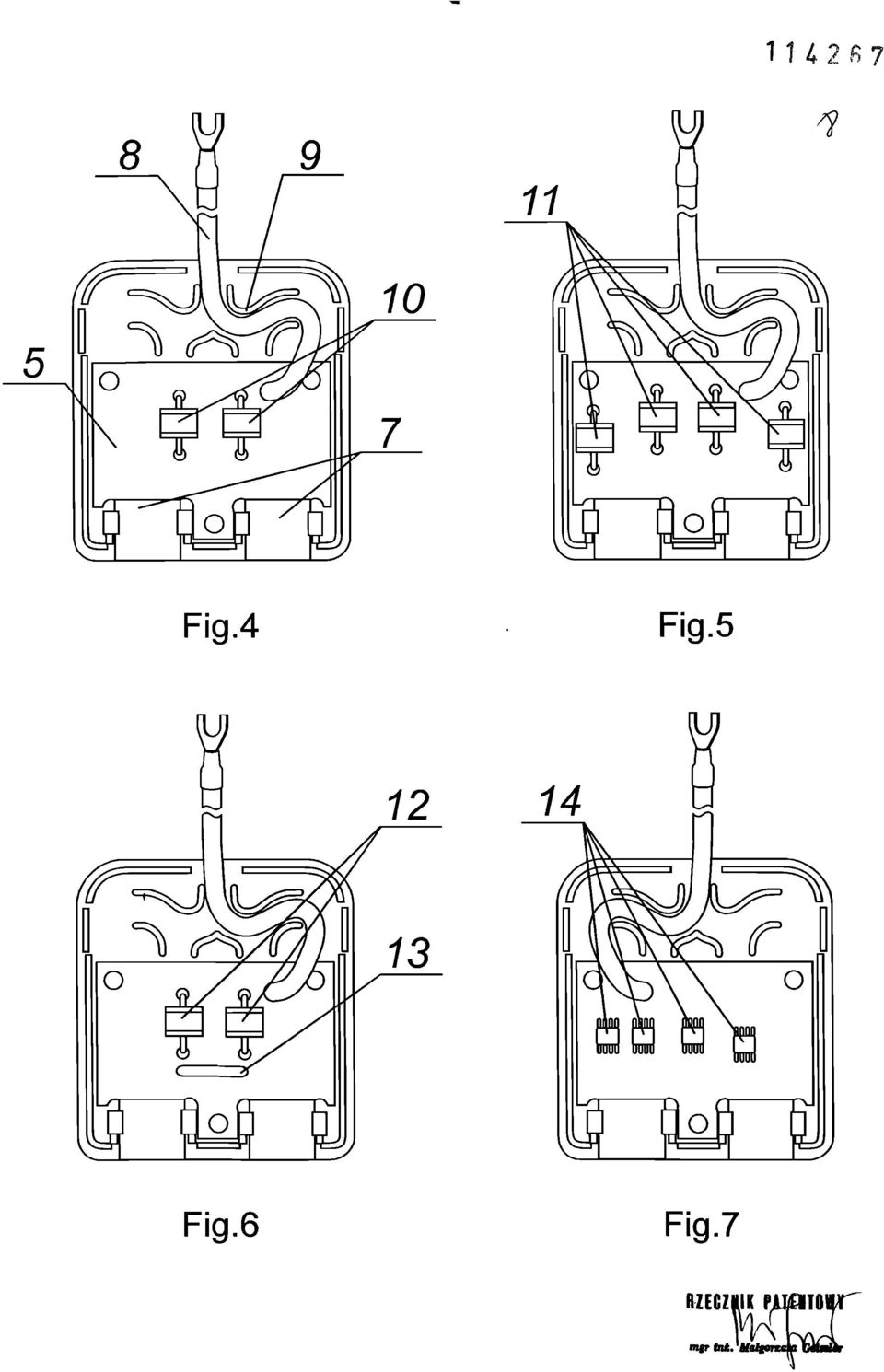

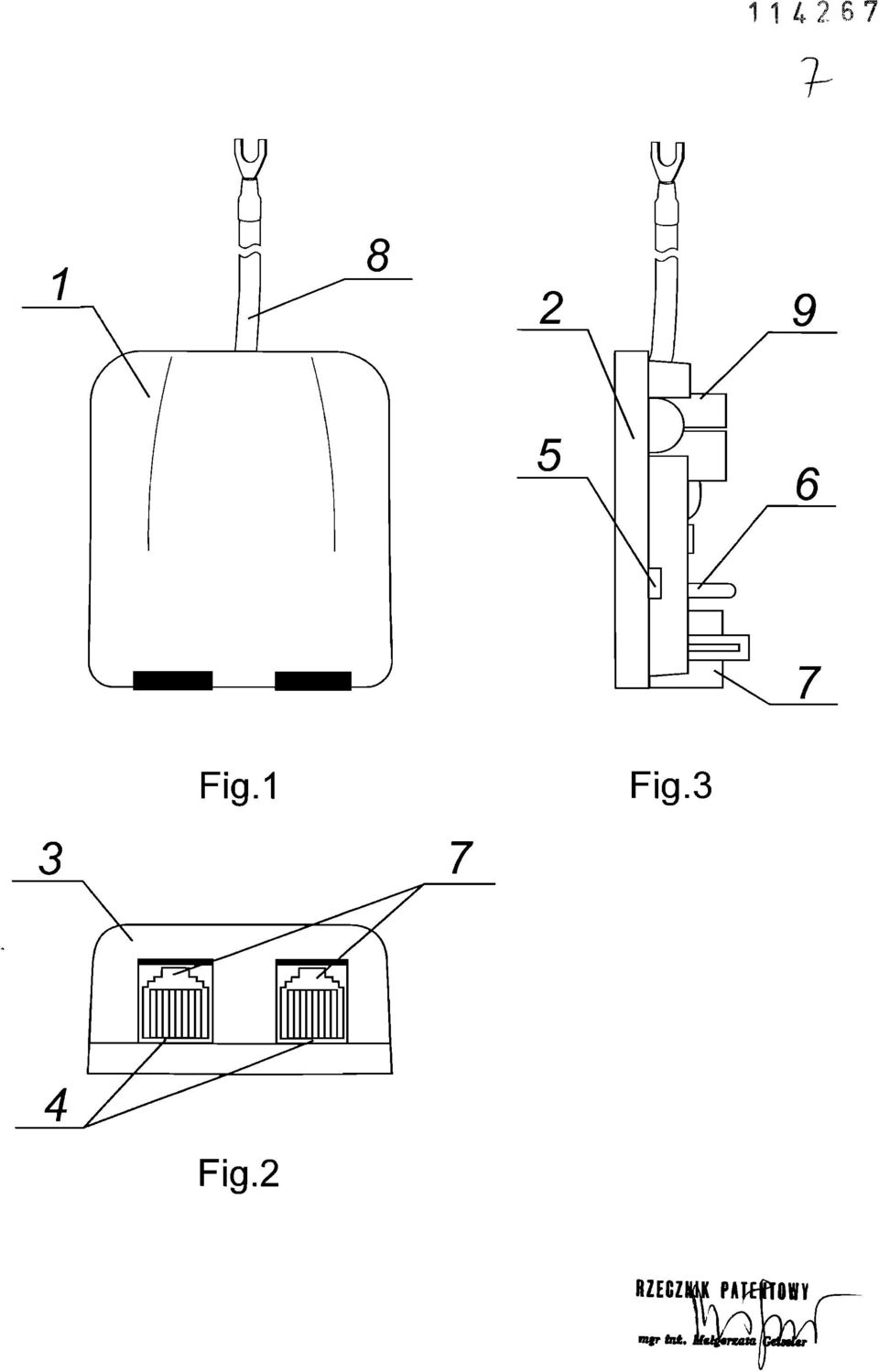

4 Przedmiot wzoru użytkowego przedstawiono na rysunku, na którym fig. 1 jest widokiem urządzenia z góry, fig. 2 widokiem od strony krótszego boku, a fig. 3 jest widokiem z boku, po zdjęciu pokrywy obudowy. Na fig. 4-7 pokazano cztery postacie urządzenia. Urządzenie ochronne, według wzoru ma obudowę 1, w kształcie płaskiego prostopadłościanu złożonego z podstawy 2 i z pokrywki 3 z dwoma kwadratowymi wycięciami 4 w bocznej ścianie, przy czym płytka drukowana 5 z elektronicznym zespołem 6 zabezpieczającym umocowany jest do podstawy 2 obudowy 1., a dwa gniazda teletechniczne 7 połączone trwale z płytką drukowaną 5 usytuowane są przy otworach 4 w bocznej ściance obudowy 2. Przewód uziemiający 8 wewnątrz obudowy przechodzi przez labirynt 9 i wyprowadzony jest przez otwór w ścianie obudowy przeciwległej do gniazd 7. Zewnętrzna ściana podstawy 2 obudowy jest płaska, przystosowana do przyklejania na chronionym sprzęcie. Na fig. 4-7 pokazano cztery postacie urządzenia różniące się zespołem elektronicznym. W postaci pierwszej zespół elektroniczny 6 jest zestawem dwóch iskrowników 10 o napięciu nominalnym Un = 120 V. Urządzenie to jest przeznaczone do ochrony linii telekomunikacyjnej ADSL. W postaci drugiej zespół elektroniczny 6 jest zestawem czterech iskrowników 11 o napięciu nominalnym Un = 120 V. Urządzenie to jest przeznaczone do ochrony linii telekomunikacyjnej ISDN. W postaci trzeciej zespół elektroniczny 6 jest zestawem dwóch iskrowników 12 o napięciu nominalnym Un = 120 V i warystora 13. Urządzenie to jest przeznaczone do ochrony modemów. W postaci czwartej zespół elektroniczny 6 jest zestawem trisili 14 o napięciu nominalnym Un = 5 V. Urządzenie to jest przeznaczone do ochrony sieci ETHERNET. KUZimPATE1T0WY/ mgrtnt,i. Małgi

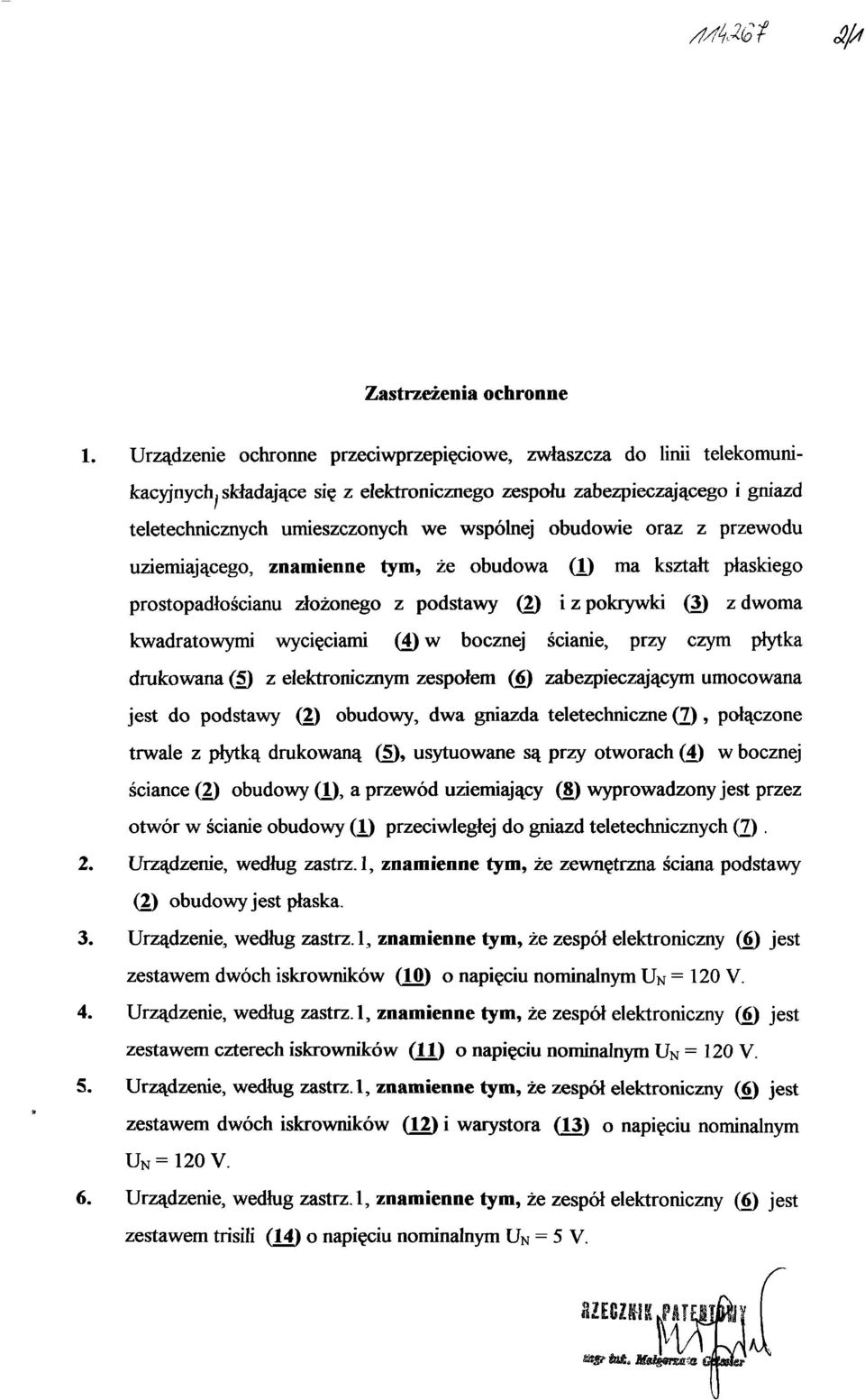

5 /f/fwt Zastrzeżenia ochronne Urządzenie ochronne przeciwprzepięciowe, zwłaszcza do linii telekomuni kacyjnych, składające się z elektronicznego zespołu zabezpieczającego i gniazd teletechnicznych umieszczonych we wspólnej obudowie oraz z przewodu uziemiającego, znamienne tym, że obudowa (D ma kształt płaskiego prostopadłościanu złożonego z podstawy (2) i z pokrywki (3) z dwoma kwadratowymi wycięciami (4) w bocznej ścianie, przy czym płytka drukowana (5) z elektronicznym zespołem (6) zabezpieczającym umocowana jest do podstawy (2) obudowy, dwa gniazda teletechniczne (7), połączone trwale z płytką drukowaną (5), usytuowane są przy otworach (4) w bocznej ściance (2) obudowy Q), a przewód uziemiający (8) wyprowadzony jest przez otwór w ścianie obudowy (1) przeciwległej do gniazd teletechnicznych (7). Urządzenie, według zastrz.l, znamienne tym, że zewnętrzna ściana podstawy (2) obudowy jest płaska. zestawem dwóch iskrowników (10) o napięciu nominalnym UN = 120 V. zestawem czterech iskrowników (11) o napięciu nominalnym Un = 120 V. zestawem dwóch iskrowników (12) i warystora (13) o napięciu nominalnym UN=120V. zestawem trisili (14) o napięciu nominalnym UN = 5 V. IZECZMKJlTEjyfil
