Instrukcja obsługi. Kultywator ścierniskowy. Super / Special Special. Cenius T Cenius T

Transkrypt

1 Instrukcja obsługi az Kultywator ścierniskowy Cenius T Cenius T Super / Special Special MG4720 BAG Printed in Germany pl Przed pierwszym uruchomieniem przeczytać i przestrzegać instrukcję obsługi! Przechowywać do wykorzystania w przyszłości!

2 NIE MOŻNA Czytać instrukcji obsługi nieuważnie i pobieżnie a potem się tym kierować; nie wystarczy od innych słyszeć, że maszyna jest dobra i na tym polegać przy zakupie oraz wierzyć, że teraz wszystko stanie się samo. Użytkownik doprowadzi wtedy do szkód nie tylko dla siebie samego, lecz także do powstania usterki, której przyczynę zrzuci na maszynę zamiast na siebie. Aby być pewnym sukcesu, należy wniknąć w sedno rzeczy względnie zapoznać się z przeznaczeniem każdego z zespołów maszyny i posługiwaniem się nim. Dopiero wtedy można być zadowolonym z siebie i z maszyny. Celem niniejszej instrukcji jest tego osiągnięcie. Leipzig-Plagwitz Cenius BAG

3 Dane identyfikacyjne Dane identyfikacyjne Prosimy wpisać tutaj dane identyfikacyjne maszyny. Dane identyfikacyjne znajdą Państwo na tabliczce znamionowej. Numer identyfikacyjny maszyny: (dziesięciomiejscowy) Typ: Cenius Rok budowy: Masa podstawowa kg: Dopuszczalna masa całkowita kg: Maksymalny załadunek kg: Producent-Adres AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Tel.: + 49 (0) amazone@amazone.de Części zamienne-zamawianie Listy części zamiennych znajdują się w portalu części zamiennych pod adresem Zamówienia należy kierować do dealera AMAZONE. Formalności dotyczące Instrukcji obsługi Numer dokumentu: MG4720 Data utworzenia: Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2015 Wszystkie prawa zastrzeżone. Przedruk i sporządzanie wyciągów tylko za pisemnym zezwoleniem AMAZONEN-WERKE H. DREYER GmbH & Co. KG. Cenius BAG

4 Przedmowa Przedmowa Szanowni Klienci, Zdecydowali się Państwo na nasz wysokiej jakości produkt z bogatej palety wyrobów AMAZONEN-WERKE, H. DREYER GmbH & Co. KG. Dziękujemy za pokładane w nas zaufanie. Przy otrzymaniu maszyny prosimy ustalić, czy nie wystąpiły uszkodzenia w transporcie i czy nie ma braków części! Prosimy sprawdzić kompletację dostarczonej maszyny włącznie z zamówionym wyposażeniem specjalnym na podstawie listu wysyłkowego. Tylko natychmiastowa reklamacja prowadzi do likwidacji szkód! Przed pierwszym uruchomieniem maszyny prosimy przeczytać niniejszą instrukcję obsługi, a szczególnie informacje dotyczące bezpieczeństwa. Po starannym przeczytaniu mogą Państwo w pełni wykorzystać zalety swojej nowo zakupionej maszyny. Prosimy zatroszczyć się o to, by wszystkie osoby obsługujące maszynę przeczytały niniejszą instrukcję obsługi przed jej uruchomieniem. Przy ewentualnych pytaniach lub problemach, prosimy czytać instrukcję obsługi lub po prostu do nas zadzwonić. Regularne przeglądy i konserwacje oraz terminowa wymiana części zużytych lub uszkodzonych podnosi trwałość Państwa maszyny. Użytkownik-ocena Szanowne panie, szanowni panowie, nasze instrukcje obsługi są regularnie aktualizowane. Dzięki propozycjom ich poprawy pomogą Państwo stworzyć instrukcję bardziej przyjazną użytkownikowi. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Tel.: + 49 (0) amazone@amazone.de 4 Cenius BAG

5 Spis treści 1 Wskazówki dla użytkownika Przeznaczenie dokumentów Podawanie kierunków w instrukcji obsługi Stosowane opisy Ogólne wskazówki dotyczące bezpieczeństwa Obowiązki i odpowiedzialność Przedstawienie symboli bezpieczeństwa Czynności organizacyjne Urządzenia zabezpieczające i osłony Nieformalne czynności dotyczące zabezpieczeń Wyszkolenie pracowników Czynności zabezpieczające w normalnej pracy Zagrożenia ze strony resztek energii Konserwacje i naprawy, usuwanie usterek Zmiany konstrukcyjne Części zamienne, zużywalne oraz materiały pomocnicze Czyszczenie i utylizacja Miejsce pracy użytkownika Znaki ostrzegawcze i pozostałe oznaczenia maszyny Rozmieszczenie znaków ostrzegawczych i pozostałych oznaczeń Zagrożenia związane z niestosowaniem się do przepisów bezpieczeństwa Bezpieczna praca Wskazówki dotyczące bezpieczeństwa użytkownika Ogólne przepisy bezpieczeństwa i higieny pracy Instalacja hydrauliczna Instalacja elektryczna Maszyny zaczepiane Czyszczenie, konserwacja i naprawy Załadunek i rozładunek Opis produktu Przegląd zespołów Urządzenia zabezpieczające i osłony Wyposażenie techniczne do ruchu po drogach publicznych Użytkowanie zgodne z przeznaczeniem Strefy zagrożenia i miejsca niebezpieczne Tabliczka znamionowa i oznaczenie CE Dane techniczne Wymagane wyposażenie ciągnika Dane dotyczące emisji hałasu Budowa i działanie Zęby Redlice Redlice C-Mix Zespół redlic Zespół równający Talerze krańcowe / Zęby krawędziowe Wały Hydraulika-przyłącza Dołączanie węży - przewodów hydraulicznych Odłączanie węży - przewodów hydraulicznych Cenius BAG

6 Spis treści 5.9 Podwozie Belka pociągowa Wspornik postojowy Koła prowadzące (opcja) Zagarniacz tylny (opcja) Siewnik do poplonów GreenDrill Sicherheitskette für Maschinen ohne Bremsanlage Uruchomienie Kontrola przydatności ciągnika Wyliczenie rzeczywistych wartości dla całkowitem masy ciągnika, obciążenia osi ciągnika oraz nośności opon a także wymaganego, minimalnego balastu Warunki pracy ciągnika z maszynami zawieszanymi Maszyny bez własnego układu hamulcowego Zabezpieczenie ciągnika / maszyny przed niezamierzonym przetoczeniem Do- i odłączanie maszyny Dołączanie maszyny Odłączanie maszyny Ustawienia Głębokość robocza zębów Mechaniczne ustawianie głębokości Hydrauliczne ustawianie głębokości Głębokość robocza zespołu równającego Regulacja mechaniczna głębokości roboczej zespołu równającego Ustawienie zgarniaczy Regulacja kół prowadzących Jazdy transportowe Zmiana pozycji roboczej na pozycję transportową Praca maszyną Zmiana pozycji transportowej na pozycję roboczą Praca Jazda na nawrotach Usterki Czyszczenie, konserwacja i naprawy Czyszczenie Smarowanie maszyny (praca warsztatowa) Plan konserwacji zestawienie Montaż i demontaż zębów (praca warsztatowa) Wymiana redlic Wymiana redlic Vario-Clip Wymiana redlic C-Mix Wymiana sprężyn naciągowych zabezpieczenia przeciążeniowego (praca w warsztacie) Montaż i demontaż segmentów talerzy (praca warsztatowa) Wymiana talerzy (praca warsztatowa) Połączenie zębów Połączenie walców Połączenie wspornika talerzy Siłowniki hydrauliczne składania Cenius BAG

7 Spis treści Opony / koła Ciśnienie powietrza w oponach Montaż opon (praca warsztatowa) Instalacja hydrauliczna (praca warsztatowa) Oznakowanie węży hydraulicznych Okresy konserwacji Kryteria inspekcyjne dla węży - przewodów hydraulicznych Zamontowanie i wymontowanie węży - przewodów hydraulicznych Sworznie dźwigni dolnych Schemat hydrauliki Śruby - momenty dociągania Cenius BAG

8 Wskazówki dla użytkownika 1 Wskazówki dla użytkownika Rozdział o wskazówkach dla użytkownika dostarcza informacji o posługiwaniu się instrukcją obsługi. 1.1 Przeznaczenie dokumentów Niniejsza instrukcja obsługi opisuje obsługę i konserwację maszyny. podaje ważne wskazówki dla bezpiecznego i efektywnego obchodzenia się z maszyną. jest składową częścią maszyny i ma być zawsze przewożona w maszynie lub ciągniku. chronić ją do używania w przyszłości. 1.2 Podawanie kierunków w instrukcji obsługi Wszystkie kierunki podawane w tej instrukcji widziane są zawsze w kierunku jazdy. 1.3 Stosowane opisy Czynności obsługowe i reakcje Czynności wykonywane przez personel obsługujący przedstawione są w postaci numerowanej listy. Zachować podaną kolejność kroków. Reakcja na każdorazową czynność jest w podanym przypadku oznakowana strzałką. Przykład: 1. Czynność obsługowa krok 1 Reakcja maszyny na czynność obsługową 1 2. Czynność obsługowa krok 2 Wypunktowania Wypunktowania bez wymuszonej kolejności przedstawiane są w postaci listy punktowej. Przykład: Punkt 1 Punkt 2 Cyfry pozycji w ilustracjach Cyfry w nawiasach okrągłych wskazują na pozycje w ilustracjach. Pierwsza cyfra wskazuje ilustrację a cyfra druga pozycję na ilustracji. Przykład (Rys. 3/6): Rysunek 3 Pozycja 6 8 Cenius BAG

9 2 Ogólne wskazówki dotyczące bezpieczeństwa Ogólne wskazówki dotyczące bezpieczeństwa Rozdział ten zawiera wskazówki ważne dla bezpiecznego posługiwania się maszyną. 2.1 Obowiązki i odpowiedzialność Przestrzeganie wskazówek w instrukcji obsługi Znajomość podstawowych wskazówek dotyczących bezpieczeństwa oraz przepisów bezpieczeństwa jest warunkiem do bezpiecznej i bezawaryjnej pracy maszyny. Obowiązek użytkownika Użytkownik zobowiązuje się dopuścić do pracy maszyną i przy niej, wyłącznie personelu, który zaznajomiony jest z podstawowymi przepisami BHP i o zapobieganiu wypadkom przy pracy. jest przeszkolony w zakresie pracy z maszyną i przy niej. przeczytał i zrozumiał niniejszą instrukcję obsługi. Użytkownik zobowiązuje się wszystkie znaki ostrzegawcze na maszynie utrzymywać w stanie czytelnym. wymieniać uszkodzone znaki ostrzegawcze. Otwarte pytania prosimy kierować do producenta. Obowiązek użytkownika Wszystkie osoby zatrudnione przy pracy z / na maszynie, zobowiązują się przed rozpoczęciem pracy przestrzegać obowiązujących przepisów bezpieczeństwa pracy i zapobiegania wypadkom, przeczytać i przestrzegać zasady z rozdziału "Ogólne wskazówki dotyczące bezpieczeństwa" w tej instrukcji. przeczytać rozdział "Znaki ostrzegawcze oraz pozostałe oznaczenia na maszynie" (strona 18) w tej instrukcji i podczas pracy maszyną przestrzegać wskazówek bezpieczeństwa zawartych w znakach ostrzegawczych. zapoznać się z maszyną. przeczytać w instrukcji obsługi rozdziały ważne dla wykonania zadań roboczych. Jeśli personel obsługowy stwierdzi, że któryś z zespołów nie spełnia technicznych warunków bezpiecznej pracy, to wszelkie usterki w tym zakresie należy niezwłocznie usunąć. Jeśli nie należy to do zadań personelu obsługującego lub nie dysponuje on odpowiednią wiedzą fachową, to braki muszą zostać zgłoszone osobie zarządzającej gospodarstwem (kierownikowi). Cenius BAG

10 Ogólne wskazówki dotyczące bezpieczeństwa Zagrożenia przy posługiwaniu się maszyną Maszyna zbudowana jest zgodnie ze stanem techniki i regułami bezpieczeństwa technicznego. Jednakże przy użytkowaniu maszyny mogą powstawać zagrożenia i wpływy niekorzystne dla zdrowia i życia personelu obsługującego i osób trzecich, dla samej maszyny, dla innych wartości rzeczowych. Maszyny należy używać tylko zgodnie z jej przeznaczeniem. w stanie nienagannego bezpieczeństwa technicznego. Niezwłocznie usuwać usterki, jakie mogą niekorzystnie wpływać na stan bezpieczeństwa technicznego. Gwarancja i odpowiedzialność Obowiązujące są nasze "Ogólne warunki sprzedaży i dostaw". Są one do dyspozycji użytkownika najpóźniej od chwili zawarcia umowy. Świadczenia gwarancyjne i pretensje z tytułu odpowiedzialności za szkody osób i straty rzeczowe są wykluczone, jeżeli szkody powstały z jednego lub więcej wymienionych poniżej powodów: używanie maszyny niezgodnego z jej przeznaczeniem. nieumiejętne montowanie, uruchomienie, praca i konserwacja maszyny. praca maszyną z uszkodzonymi urządzeniami zabezpieczającymi z niewłaściwie założonymi lub nieprawidłowo działającymi urządzeniami zabezpieczającymi i osłonami. nieprzestrzeganie wskazówek instrukcji obsługi dotyczących uruchomienia, pracy i konserwacji. dokonywanie samowolnych zmian w budowie maszyny. wadliwa obserwacja tych części maszyny, które ulegają zeszlifowaniu. nieumiejętne wykonanie naprawy. przypadki katastrof na skutek działania ciał obcych lub siły wyższej. 10 Cenius BAG

11 2.2 Przedstawienie symboli bezpieczeństwa Ogólne wskazówki dotyczące bezpieczeństwa Wskazówki dotyczące bezpieczeństwa oznakowane są trójkątem ostrzegawczym i słowem sygnalizującym. Słowo sygnalizujące (NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, OSTROŻNIE) opisuje ciężar grożącego niebezpieczeństwa i ma następujące znaczenie: NIEBEZPIECZEŃSTWO oznacza bezpośrednie niebezpieczeństwo z wysokim ryzykiem śmierci lub ciężkich zranień ciała (utrata części ciała lub długotrwałe jego uszkodzenie), jeśli nie będzie się temu zapobiegać. Nieprzestrzeganie tej wskazówki grozi utratą życia lub ciężkim zranieniem ciała. OSTRZEŻENIE oznacza możliwe zagrożenie ze średnim ryzykiem śmierci lub (ciężkiego) uszkodzenia ciała, jeśli nie będzie się temu zapobiegać. Nieprzestrzeganie tej wskazówki grozi utratą życia lub ciężkim zranieniem ciała. OSTROŻNIE oznacza zagrożenie o niewielkim ryzyku, które może powodować lekkie lub średnio ciężkie uszkodzenia ciała albo szkody rzeczowe, jeśli nie będzie się temu zapobiegać. WAŻNE oznacza zobowiązanie do specjalnego zachowania się lub czynności dla umiejętnego obchodzenia się z maszyną. Nieprzestrzeganie tej wskazówki prowadzić może do uszkodzenia maszyny lub otoczenia. WSKAZÓWKA oznacza szczególnie przydatne podczas użytkowania maszyny informacje. Te wskazówki pomogą Państwu optymalnie wykorzystać wszystkie funkcje waszej maszyny. Cenius BAG

12 Ogólne wskazówki dotyczące bezpieczeństwa 2.3 Czynności organizacyjne Użytkownik musi mieć do dyspozycji wymagane wyposażenie ochrony osobistej takie, jak np: okulary ochronne bezpieczne obuwie robocze ubranie ochronne środki do ochrony skóry, itd. Instrukcja obsługi zawsze musi znajdować się w miejscu pracy maszyny! musi być zawsze dostępna dla użytkownika i personelu konserwującego! Regularnie sprawdzać wszystkie istniejące zabezpieczenia! 2.4 Urządzenia zabezpieczające i osłony Przed każdym uruchomieniem maszyny wszystkie urządzenia zabezpieczające i osłony muszą być prawidłowo założone i gotowe do działania. Regularnie sprawdzać wszystkie zabezpieczenia i osłony. Niesprawne urządzenia zabezpieczające Niesprawne lub zdemontowane urządzenia zabezpieczające i osłony mogą prowadzić do sytuacji niebezpiecznych. 2.5 Nieformalne czynności dotyczące zabezpieczeń Obok wszystkich wskazówek dotyczących bezpieczeństwa z tej instrukcji obsługi należy przestrzegać ogólnie obowiązujących narodowych reguł zapobiegania wypadkom i ochrony środowiska. Podczas jazdy po drogach publicznych należy przestrzegać obowiązujących przepisów Prawa o ruchu drogowym. 12 Cenius BAG

13 Ogólne wskazówki dotyczące bezpieczeństwa 2.6 Wyszkolenie pracowników Pracować na i z maszyną może tylko wyszkolony w tym zakresie personel. Należy jasno określić uprawnienia personelu do obsługi, napraw maszyny i jej konserwacji. Personel będący w trakcie szkolenia może pracować na i z maszyną tylko pod nadzorem osoby doświadczonej w tym zakresie. Czynność Osoby Osoba specjalnie wyszkolona w tym zakresie 1) Osoba poinstruowana 2) Osoby o specjalnym wykształceniu fachowym (specjalistyczny warsztat) 3) Przeładunek/transport X X X Uruchomienie -- X -- Ustawianie, wyposażanie X Praca -- X -- Konserwacja X Poszukiwanie i usuwanie usterek -- X X Utylizacja X Legenda: X..dozwolone --..niedozwolone 1) 2) 3) Osoba, która może przejmować specyficzne zadania i wykonywać je poprzez odpowiednio wykwalifikowaną firmę. Użytkownik poinstruowany to taki, który został przeszkolony w zakresie spoczywających na nim zadań i możliwych zagrożeń jakie występują przy nieumiejętnym zachowaniu się oraz przeszkolony w zakresie stosowania koniecznych zabezpieczeń i czynności ochronnych. Osoby o specjalnym wykształceniu fachowym (fachowcy). Mogą one na podstawie swojej wiedzy fachowej i wykształcenia i znajomości obowiązujących przepisów same ocenić przeznaczoną do wykonania pracę oraz możliwe zagrożenia. Uwaga: Kwalifikacje równowartościowe z wykształceniem fachowym można osiągnąć także przez wieloletnie wykonywanie czynności w określonym zakresie prac. Wszystkie prace konserwacyjne i naprawcze muszą być wykonywane przez wyspecjalizowany warsztat, gdy oznaczone są dopiskiem "Praca warsztatowa". Personel takiego warsztatu dysponuje niezbędną wiedzą i właściwymi środkami (narzędzia, podnośniki, podpory, itp.) do umiejętnego i bezpiecznego wykonania prac konserwacyjnych i naprawczych. Cenius BAG

14 Ogólne wskazówki dotyczące bezpieczeństwa 2.7 Czynności zabezpieczające w normalnej pracy Maszyny używać tylko wtedy, gdy wszystkie zabezpieczenia i osłony są w pełni sprawne. Co najmniej raz dziennie sprawdzać maszynę pod względem widocznych z zewnątrz uszkodzeń oraz sprawności działania urządzeń zabezpieczających i osłon. 2.8 Zagrożenia ze strony resztek energii Należy pamiętać, że na maszynie występują resztki energii mechanicznej, hydraulicznej, pneumatycznej i elektrycznej / elektronicznej. Podczas szkolenia personelu należy dokonać odpowiednich czynności. Szczegółowe wskazówki zostaną podane ponownie w odnośnych rozdziałach tej instrukcji. 2.9 Konserwacje i naprawy, usuwanie usterek Przepisowe prace nastawcze, konserwacyjne i inspekcyjne należy wykonywać we właściwych terminach. Wszystkie czynniki robocze takie, jak sprężone powietrze i hydraulikę należy zabezpieczyć przed przypadkowym uruchomieniem. Przy wymianie dużych zespołów maszyny należy je właściwie zabezpieczyć na urządzeniach podnośnikowych. Regularnie sprawdzać połączenia śrubowe pod kątem ich zamocowania, a w razie potrzeby dokręcić je. Po zakończeniu prac konserwacyjnych sprawdzić funkcjonowanie wszelkich urządzeń zabezpieczających Zmiany konstrukcyjne Bez zezwolenia AMAZONEN-WERKE nie mogą Państwo dokonywać żadnych zmian ani przeróbek maszyny. Dotyczy to również prac spawalniczych na elementach nośnych. Wszelkiego rodzaju przebudowy i przeróbki maszyny wymagają pisemnego zezwolenia AMAZONEN-WERKE. Stosować wyłącznie części i wyposażenia dopuszczone do stosowania przez AMAZONEN-WERKE po to, aby wydane zaświadczenie homologacyjne zgodne z przepisami narodowymi zachowało swoją ważność. Pojazdy posiadające urzędową homologację lub związane z tymi pojazdami urządzenia i wyposażenie muszą znajdować się w stanie zgodnym z warunkami świadectwa homologacyjnego lub zgodnego z przepisami prawa o ruchu drogowym zaświadczenia o dopuszczeniu pojazdu do ruchu drogowego. 14 Cenius BAG

15 Ogólne wskazówki dotyczące bezpieczeństwa OSTRZEŻENIE Zagrożenie przez zgniecenie, przycięcie, pochwycenie, wciągnięcie i pchnięcie przy pęknięciu części nośnych. Kategorycznie zabrania się wiercenia na ramie lub podwoziu. rozwiercania otworów znajdujących się na ramie lub podwoziu. spawania na częściach nośnych Części zamienne, zużywalne oraz materiały pomocnicze Części maszyny nie znajdujące się w nienagannym stanie technicznym należy wymieniać natychmiast. Aby świadectwo homologacyjne zachowało swą ważność, należy używać wyłącznie oryginalnych lub dopuszczonych do stosowania przez AMAZONEN-WERKE części zamiennych i ścieralnych. Przy stosowaniu części zamiennych i zużywalnych pochodzących od innych producentów nie gwarantuje się, że są one skonstruowane bez zastrzeżeń i spełniają wymogi bezpieczeństwa. AMAZONEN-WERKE nie przejmują żadnej odpowiedzialności za szkody wynikłe ze stosowania nie dopuszczonych do stosowania części zamiennych, zużywalnych lub materiałów pomocniczych Czyszczenie i utylizacja Używane środki i materiały stosować i utylizować umiejętnie, a szczególnie przy pracach i urządzeniach układu smarowania oraz przy czyszczeniu za pomocą rozpuszczalników Miejsce pracy użytkownika Użytkownik może obsługiwać maszynę wyłącznie z fotela kierowcy w ciągniku. Cenius BAG

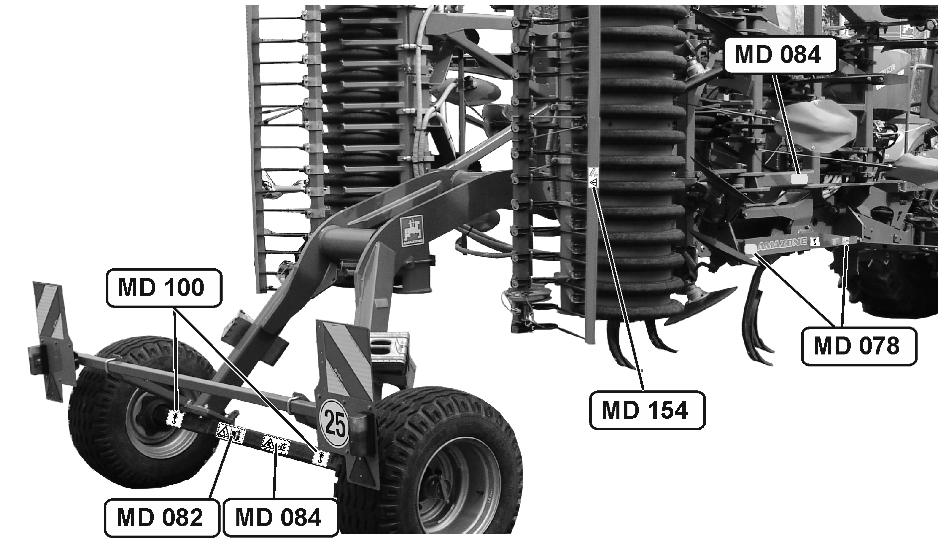

16 Ogólne wskazówki dotyczące bezpieczeństwa 2.13 Znaki ostrzegawcze i pozostałe oznaczenia maszyny Rozmieszczenie znaków ostrzegawczych i pozostałych oznaczeń Poniższe ilustracje pokazują rozmieszczenie znaków ostrzegawczych na maszynie. Rys. 1 Rys Cenius BAG

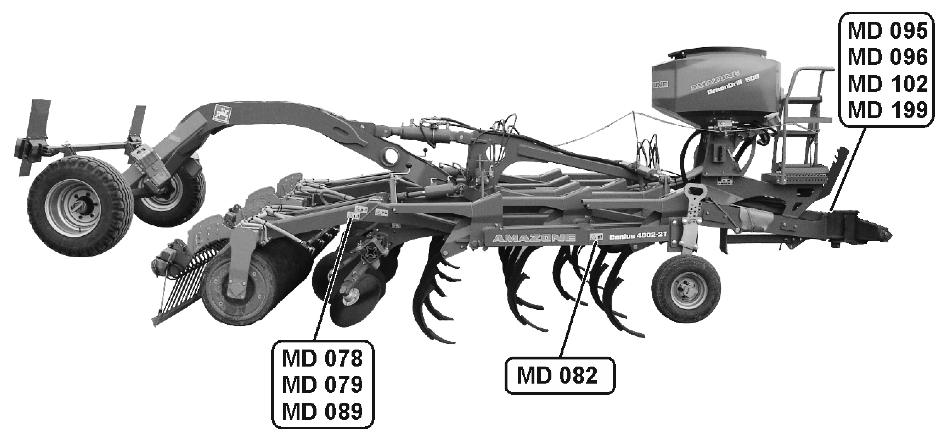

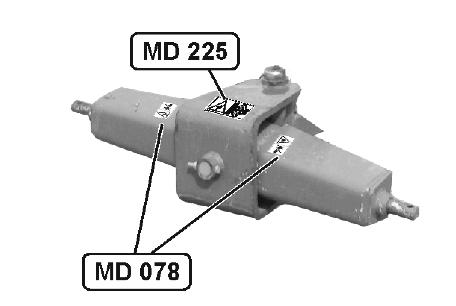

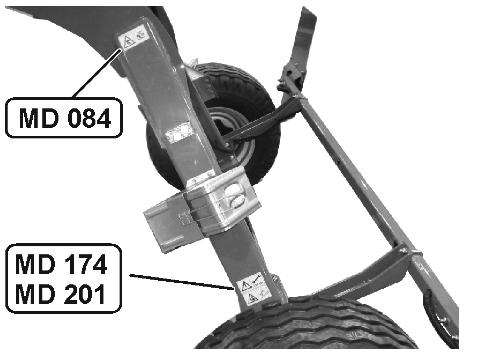

17 Ogólne wskazówki dotyczące bezpieczeństwa Rys. 3 Rys. 4 Wszystkie znaki ostrzegawcze na maszynie utrzymywać zawsze w stanie czystym i dobrze czytelnym! Nieczytelne znaki ostrzegawcze wymienić. Znaki ostrzegawcze zamawiać u sprzedawcy na podstawie numerów katalogowych (np. MD 075). Cenius BAG

18 Ogólne wskazówki dotyczące bezpieczeństwa Znaki ostrzegawcze - budowa Znaki ostrzegawcze oznaczają niebezpieczne miejsca na maszynie i ostrzegają przed zagrożeniami. W takich miejscach zawsze istnieją stałe lub nieoczekiwanie występujące zagrożenia. Znak ostrzegawczy składa się z 2 pól: Pole 1 pokazuje obrazowo opis zagrożenia otoczony trójkątnym symbolem bezpieczeństwa. Pole 2 pokazuje obrazowo wskazówkę pozwalającą zapobiec zagrożeniu. Znaki ostrzegawcze - objaśnienie Kolumna Numer katalogowy i objaśnienie zawiera opis znajdującego się obok znaku ostrzegawczego. Opis znaku jest zawsze taki sam i dokonywany jest w następującej kolejności: 1. Opis zagrożenia. Na przykład: Zagrożenie rozcięciem lub odcięciem! 2. Skutki nieprzestrzegania wskazówki (ek) zapobiegającej niebezpieczeństwu. Na przykład: Spowodowanie ciężkiego zranienia palców lub dłoni. 3. Wskazówka (ki) jak zapobiec niebezpieczeństwu. Na przykład: Części maszyny dotykać tylko wtedy, gdy całkowicie się zatrzymają. 18 Cenius BAG

19 Ogólne wskazówki dotyczące bezpieczeństwa Numer katalogowy i objaśnienie Znak ostrzegawczy MD 078 Zagrożenie przygniecenia palców lub dłoni spowodowane przez dostępne, ruchome części maszyny! Zagrożenie to może spowodować bardzo ciężkie obrażenia z utratą części ciała włącznie. Nigdy nie sięgać w obręb zagrożenia gdy pracuje silnik ciągnika i przyłączony jest wałek przekaźnikowy / instalacja hydrauliczna / instalacja elektroniczna. MD 079 Zagrożenie ze strony wyrzucanych przez maszynę materiałów lub ciał obcych spowodowane przebywaniem w niebezpiecznej strefie w pobliżu maszyny! Zagrożenie takie może powodować ciężkie obrażenia całego ciała. Zachować wystarczająco bezpieczny odstęp od niebezpiecznej strefy w pobliżu maszyny. Zwrócić uwagę aby tak długo, jak pracuje silnik ciągnika, wszystkie osoby zachowywały wystarczająco duży, bezpieczny odstęp od strefy zagrożenia maszyny.. MD 082 Niebezpieczeństwo upadku, spowodowane jazdą na stopniach lub platformach! Niebezpieczeństwo to może spowodować najcięższe obrażenia ze skutkiem śmiertelnym włącznie. Wchodzenie na poruszającą się maszynę lub jazda ludzi na poruszającej się maszynie jest zabroniona. Zakaz ten dotyczy także maszyn z powierzchniami do wchodzenia i platformami. Zwracać uwagę, aby nikt nie jechał na maszynie. Cenius BAG

20 Ogólne wskazówki dotyczące bezpieczeństwa MD 084 Niebezpieczeństwo przygniecenia całego ciała przez poruszające się z góry na dół części maszyny! Zagrożenie to powoduje najcięższe obrażenia całego ciała do śmiertelnych włącznie. Przebywanie ludzi w obrębie składania się ruchomych części maszyny jest zabronione. Przed opuszczeniem elementów maszyny należy usunąć ludzi z zakresu rozkładania się tych części. MD 089 Niebezpieczeństwo przygniecenia całego ciała w strefie pod wiszącym ciężarem / częściami maszyny! Takie zagrożenie może powodować najcięższe obrażenia ciała do śmiertelnych włącznie. Przebywanie ludzi pod wiszącym ciężarem / częściami maszyny jest zabronione. Zachować wystarczająco bezpieczny odstęp od wiszącego ciężaru / części maszyny. Zwrócić uwagę, aby wszystkie osoby znajdowały się w wystarczająco dużej, bezpiecznej odległości wiszącego ciężaru / części maszyny. Usunąć ludzi z niebezpiecznej strefy wiszącego ciężaru / części maszyny. MD 095 Przed uruchomieniem maszyny przeczytać a następnie przestrzegać zawarte w tej instrukcji obsługi wskazówki dotyczące bezpieczeństwa! 20 Cenius BAG

21 Ogólne wskazówki dotyczące bezpieczeństwa MD 096 Zagrożenie ze strony wydostającego się pod wysokim ciśnieniem oleju hydraulicznego, spowodowane przez nieszczelne przewody i węże hydrauliczne! Zagrożenie to może powodować najcięższe obrażenia całego ciała ze skutkiem śmiertelnym włącznie, jeśli wydostający się pod wysokim ciśnieniem olej hydrauliczny przebije skórę i wniknie do ciała. Nigdy nie próbować uszczelniania nieszczelnych węży i przewodów hydraulicznych za pomocą dłoni lub palców. Przed rozpoczęciem prac konserwacyjnych i naprawczych węży oraz przewodów hydraulicznych, przeczytać i przestrzegać wskazówki z instrukcji obsługi. W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza. MD 100 Piktogram ten pokazuje punkty mocowania urządzeń dźwigowych przy załadunku maszyny. MD 102 Zagrożenie przy wykonywaniu na maszynie takich prac, jak montaż, ustawianie, usuwanie usterek, czyszczenie, konserwacja i naprawy spowodowane niezamierzonym uruchomieniem ciągnika oraz przetoczeniem ciągnika i maszyny! Zagrożenia takie mogą spowodować ciężkie obrażenia ciała ze skutkiem śmiertelnym włącznie. Zabezpieczyć ciągnik i maszynę przed wszystkimi czynnościami, które mogą powodować niezamierzone uruchomienie oraz przetoczenie maszyny. Zależnie od wykonania zamierzonych czynności przeczytać odpowiedni rozdział w instrukcji obsługi. MD 114 Piktogram ten pokazuje punkt smarowania Cenius BAG

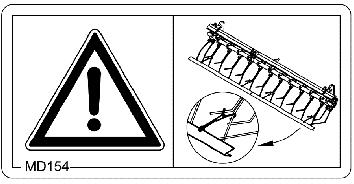

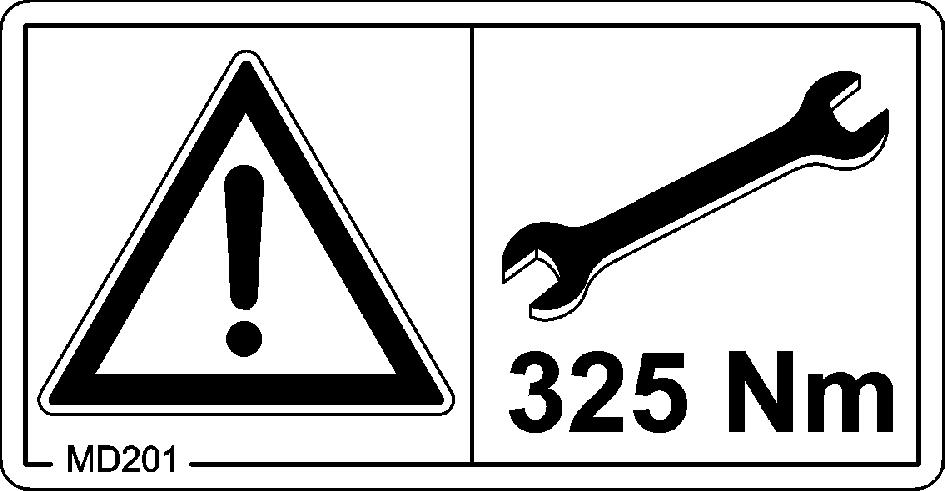

22 Ogólne wskazówki dotyczące bezpieczeństwa MD 154 Zagrożenie spowodowane przekłuciem lub ukłuciem innych uczestników ruchu w trakcie jazdy transportowej z niezabezpieczonymi, ostrymi zębami zgarniacza! Takie zagrożenie może powodować najcięższe obrażenia ciała do śmiertelnych włącznie. Jazdy transportowe bez prawidłowo zamontowanej listwy zabezpieczającej w ruchu drogowym są zabronione. Przed rozpoczęciem jazdy transportowej zamontować dołączoną listwę zabezpieczającą w ruchu drogowym MD 174 Niebezpieczeństwo niezamierzonego przemieszczenia się maszyny! Zagrożenie to powoduje najcięższe obrażenia całego ciała do śmiertelnych włącznie. Przed odłączeniem maszyny od ciągnika zabezpieczyć ją przed przypadkowym przemieszczeniem. Wykorzystać do tego celu hamulec postojowy i / albo podłożyć klin (y) pod koła jezdne. MD199 Maksymalne ciśnienie robocze instalacji hydraulicznej wynosi 210 bar. MD 201 Moment dokręcenia połączenia śrubowego wynosi 325 Nm. 22 Cenius BAG

23 Ogólne wskazówki dotyczące bezpieczeństwa MD225 Zagrożenie przygniecenia całego ciała spowodowane przebywaniem w obrębie rozkładania dyszli pomiędzy ciągnikiem a doczepianą maszyną! Powoduje najcięższe obrażenia całego ciała, do śmiertelnych włącznie. Zabrania się przebywania w strefie zagrożenia pomiędzy ciągnikiem a maszyną, kiedy pracuje silnik ciągnika i ciągnik nie został zabezpieczony przed niezamierzonym potoczeniem się. Należy poprosić osoby przebywające w strefie zagrożenia pomiędzy ciągnikiem a maszyną o opuszczenie tego miejsca, kiedy pracuje silnik ciągnika i ciągnik nie został zabezpieczony przed niezamierzonym potoczeniem się Zagrożenia związane z niestosowaniem się do przepisów bezpieczeństwa Niezastosowanie się do przepisów dotyczących bezpieczeństwa może spowodować zagrożenie zarówno dla ludzi jak też dla maszyny i środowiska. może prowadzić do utraty praw do wszelkich roszczeń odszkodowawczych. Nieprzestrzeganie przepisów dotyczących bezpieczeństwa może przykładowo pociągać za sobą następujące zagrożenia: Zagrożenie dla ludzi w związku z niezabezpieczeniem obszaru pracy. Odmowa działania ważnych funkcji maszyny. Niezachowanie prawidłowych metod konserwacji i naprawy maszyny. Zagrożenie dla osób spowodowane działaniem czynników mechanicznych i chemicznych. Zagrożenie dla środowiska związane z wyciekiem oleju hydraulicznego Bezpieczna praca Poza przepisami bezpieczeństwa zawartymi w niniejszej instrukcji obowiązują również narodowe przepisy bezpieczeństwa i higieny pracy oraz zapobiegania wypadkom. Należy stosować się do zaleceń dotyczących bezpieczeństwa umieszczonych na znakach ostrzegawczych na maszynie. W przypadku poruszania się po drogach publicznych należy przestrzegać odpowiednich przepisów ruchu drogowego. Cenius BAG

24 Ogólne wskazówki dotyczące bezpieczeństwa 2.16 Wskazówki dotyczące bezpieczeństwa użytkownika OSTRZEŻENIE Zagrożenie przygnieceniem, obcięciem, pochwyceniem, wciągnięciem i uderzenie na skutek nieprzestrzegania zasad bezpieczeństwa w ruchu drogowym i w pracy! Przed uruchomieniem maszyny sprawdzić maszynę i ciągnik pod względem bezpieczeństwa w ruchu drogowym i w pracy! Ogólne przepisy bezpieczeństwa i higieny pracy Poza zaleceniami zawartymi w niniejszej instrukcji obsługi należy przestrzegać również innych, obowiązujących przepisów bezpieczeństwa pracy i zapobiegania wypadkom! Umieszczone na maszynie znaki ostrzegawcze i pozostałe oznaczenia podają ważne wskazówki dotyczące bezpiecznej pracy maszyną. Przestrzeganie tych wskazówek służy Waszemu bezpieczeństwu! Przed ruszeniem z miejsca i przed rozpoczęciem pracy sprawdzić otoczenie maszyny (dzieci)! Dbać o zachowanie dobrej widoczności! Jazda i transport ludzi na maszynie jest zabroniony! Sposób jazdy należy dobrać tak, aby w każdej sytuacji w pełni panować nad ciągnikiem z dołączoną do niego maszyną. Uwzględnić przy tym swoje osobiste umiejętności, warunki toru jazdy, ruchu na drodze, widoczność i pogodę, właściwości jezdne ciągnika oraz wpływ zawieszonej na nim lub zaczepionej do niego maszyny. Do- i odłączanie maszyny Łączyć i transportować maszynę można tylko z takim ciągnikiem, który jest do tego odpowiedni. Przy dołączaniu maszyn do trzypunktowej hydrauliki ciągnika kategorie zaczepu ciągnika i maszyny muszą być zgodne! Maszynę dołączać zgodnie z przepisami na przeznaczonych do tego zespołach! Przez dołączenie maszyny z przodu / z tyłu ciągnika nie mogą zostać przekroczone dopuszczalna masa całkowita ciągnika dopuszczalne obciążenie osi ciągnika dopuszczalna nośność ogumienia ciągnika Przed dołączeniem i odłączeniem maszyny od ciągnika zabezpieczyć ciągnik i maszynę przed przypadkowym przetoczeniem. Podczas dojazdu ciągnikiem do dołączanej maszyny przebywanie ludzi między ciągnikiem a maszyną jest zabronione! Przeszkolony pomocnik może, jako osoba wskazująca, znajdować się tylko obok pojazdów a wejść między nie może dopiero po ich całkowitym zatrzymaniu. 24 Cenius BAG

25 Ogólne wskazówki dotyczące bezpieczeństwa Dźwignię sterującą hydrauliką ciągnika zabezpieczyć w pozycji, jaka wyklucza przypadkowe podnoszenie lub opuszczanie zanim maszyna nie zostanie dołączona do trzypunktowego układu zawieszenia hydraulicznego, lub nie będzie od niego odłączona! Przy do- i odłączaniu maszyny podpory (jeśli są) ustawić we właściwej pozycji (bezpieczeństwo odstawiania)! Przy używaniu urządzeń podpierających istnieje niebezpieczeństwo zranienia w miejscach przygniecenia lub przycięcia! Przy dołączaniu i odłączaniu maszyny do ciągnika należy być szczególnie ostrożnym! W punktach dołączania między maszyną a ciągnikiem znajdują się miejsca przygniecenia i przycięcia! Przy uruchamianiu trzypunktowej hydrauliki ciągnika przebywanie między ciągnikiem a maszyną jest zabronione! Dołączone przewody zasilające muszą bez naprężeń, załamań i tarcia poddawać się wszystkim ruchom maszyny podczas jazdy na zakrętach. nie mogą ocierać o części obce. Linki zwalniające szybkozłącza muszą luźno zwisać i nie mogą w żadnej pozycji niczego samoczynnie uruchamiać! Odłączoną maszynę ustawiać zawsze w sposób gwarantujący jej stabilne bezpieczeństwo! Praca maszyną Przed rozpoczęciem pracy należy zapoznać się ze wszystkimi układami i elementami obsługi maszyny oraz ich działaniem. Podczas pracy jest na to za późno! Nosić ubranie ściśle przylegające! Luźne ubranie zwiększa niebezpieczeństwo uchwycenia i owinięcia się odzieży na wałkach napędowych! Maszynę uruchamiać tylko wtedy, gdy wszystkie urządzenia zabezpieczające są zamontowane i znajdują się w pozycji chroniącej! Zwracać uwagę na maksymalną ładowność dołączonej maszyny i dopuszczalne obciążenia osi i zaczepu ciągnik! W koniecznych wypadkach jechać ze zbiornikiem napełnionym tylko częściowo. Przebywanie ludzi w roboczym zasięgu maszyny jest zabronione! Zabronione jest przebywanie ludzi w obrębie obracania się i składania maszyny! Na częściach napędzanych (np. hydraulicznie) znajdują się miejsca, których dotykanie grozi ucięciem lub zmiażdżeniem! Części maszyny uruchamiane siłami obcymi można załączać tylko wtedy, gdy ludzie znajdują się w bezpiecznej odległości od maszyny! Przed pozostawieniem ciągnika go przed niezamierzonym uruchomieniem i przetoczeniem. W tym celu opuścić maszynę na ziemię zaciągnąć hamulec postojowy wyłączyć silnik ciągnika wyjąć kluczyk ze stacyjki. Cenius BAG

26 Ogólne wskazówki dotyczące bezpieczeństwa Transport maszyny Podczas jazdy po drogach publicznych należy przestrzegać obowiązujących przepisów Prawa o ruchu drogowym! Przed rozpoczęciem jazdy transportowej sprawdzić prawidłowość dołączenia przewodów zasilających sprawność, czystość i działanie instalacji oświetleniowej układ hamulcowy i hydrauliczny pod względem widocznych usterek czy hamulec postojowy jest całkowicie zwolniony działanie układu hamulcowego. Zawsze zwracać uwagę na wystarczającą zdolność kierowania i hamowania ciągnikiem! Zamontowana na ciągniku lub dołączona do niego maszyna oraz obciążniki przednie i tylne wpływają na właściwości jezdne oraz na zdolność kierowania i hamowania ciągnika. W koniecznych przypadkach stosować obciążniki przodu ciągnika! Przednia oś ciągnika musi dźwigać co najmniej 20% masy własnej ciągnika po to, aby zachowana była pełna zdolność kierowania. Obciążniki przednie i tylne zawsze mocować zgodnie z przepisami i w przewidzianych do tego celu miejscach! Zwracać uwagę na maksymalną ładowność dołączonej maszyny i dopuszczalne obciążenia osi i zaczepu ciągnika! Ciągnik musi zapewnić przepisowe opóźnienie przy hamowaniu załadowanym zespołem (ciągnik plus zawieszona / zaczepiona maszyna)! Zdolność hamowania należy sprawdzić przed rozpoczęciem jazdy! Podczas jazdy na zakrętach z zawieszoną lub zaczepioną maszyną uwzględnić zachodzenie maszyny i jej bezwładność! Przed rozpoczęciem jazdy w transporcie uważać na wystarczające zblokowanie dolnych dźwigni zaczepu ciągnika jeśli maszyna zamocowana jest na TUZ! Przed rozpoczęciem jazdy transportowej wszystkie odchylane części maszyny ustawić w pozycji transportowej! Przed rozpoczęciem jazdy transportowej zabezpieczyć odchylane części maszyny w pozycji transportowej przed zmianami pozycji powodującymi zagrożenia. Wykorzystać przewidziane do tego celu zabezpieczenia transportowe! Przed rozpoczęciem jazdy transportowej zaryglować dźwignię obsługującą hydraulikę TUZ przed niezamierzonym podnoszeniem lub opuszczaniem dołączonej maszyny! Przed rozpoczęciem jazdy transportowej sprawdzić, czy wymagane wyposażenie transportowe jak np. oświetlenie, urządzenia ostrzegawcze i zabezpieczenia jest prawidłowo zamontowane na maszynie! Przed rozpoczęciem transportu sprawdzić wzrokowo czy sworznie dźwigni górnej i dźwigni dolnych zaczepu są za pomocą sprężystych, składanych zawleczek, zabezpieczone przed wysunięciem. Prędkość jazdy zawsze dopasować do panujących warunków! 26 Cenius BAG

27 Instalacja hydrauliczna Ogólne wskazówki dotyczące bezpieczeństwa Przed zjazdem z góry zawsze włączać niższy bieg! Przed rozpoczęciem jazdy transportowe zawsze wyłączać rozdzielne hamowanie na koła (zaryglować ze sobą pedały hamulca)! Instalacja hydrauliczna znajduje się pod wysokim ciśnieniem! Zwracać uwagę na prawidłowe przyłączanie węży hydraulicznych! Dołączając przewody hydrauliczne do układu hydraulicznego ciągnika należy uważać, by układ nie był pod ciśnieniem zarówno od strony ciągnika, jak i od strony maszyny! Zabrania się blokowania części ustawiających w ciągniku, służących do bezpośredniego wykonywania hydraulicznych lub elektrycznych ruchów części składowych, np. składania, przechylania i przesuwania. Odpowiedni ruch musi być automatycznie zatrzymywany, gdy zwolniony zostanie zespół sterujący tym ruchem. Nie dotyczy to zespołów, których ruchy są stałe, lub regulowane są automatycznie, albo ze względu na ich funkcje wymagają pozycji pływającej lub ciśnieniowej. Przed rozpoczęciem prac na instalacji hydraulicznej opuścić maszynę zlikwidować ciśnienie w hydraulice wyłączyć silnik ciągnika zaciągnąć hamulec postojowy wyjąć kluczyk ze stacyjki. Węże hydrauliczne należy przynajmniej raz w roku poddawać kontroli przez fachowy serwis! Węże hydrauliczne wymieniać w wypadku ich uszkodzenia lub zestarzenia! Używać wyłącznie oryginalnych węży hydraulicznych AMAZONE! Okres użytkowania przewodów hydraulicznych nie może przekroczyć okresu sześciu lat, wliczając ewentualny, najwyżej dwuletni okres ich magazynowania. Również przy prawidłowym magazynowaniu i dopuszczalnym obciążeniu przewody i połączenia ulegają naturalnemu zestarzeniu, dlatego też ich okres przechowywania i użytkowania jest ograniczony. Niezależnie od tego okres użytkowania można ustalić uwzględniając doświadczenia w tym zakresie, a zwłaszcza możliwość potencjalnych niebezpieczeństw. Dla przewodów i połączeń hydraulicznych z materiałów termoplastycznych odpowiednie okresy mogą być inne od podanych. Nigdy nie próbować uszczelniania nieszczelnych węży i przewodów hydraulicznych za pomocą dłoni lub palców. Wydostające się pod wysokim ciśnieniem płyny (olej hydrauliczny) mogą przez skórę wniknąć do ciała i spowodować ciężkie zranienia! W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza. Niebezpieczeństwo infekcji. Przy poszukiwaniu miejsc wycieków posługiwać się odpowiednimi środkami pomocniczymi, z powodu możliwego niebezpieczeństwa infekcji. Cenius BAG

28 Ogólne wskazówki dotyczące bezpieczeństwa Instalacja elektryczna Maszyny zaczepiane Podczas prac na instalacji elektrycznej akumulator (biegun ujemny) musi być odłączony! Używać tylko przepisowych bezpieczników. Przy użyciu zbyt silnych bezpieczników instalacja elektryczna zostanie zniszczona - niebezpieczeństwo pożaru! Uważać na właściwą kolejność dołączania akumulatora najpierw przyłączać biegun dodatni a potem ujemny! Przy odłączaniu najpierw odłączać biegun ujemny a potem dodatni! Na dodatni biegun akumulatora stosować przewidzianą do tego osłonę. Przy zwarciu z masą istnieje niebezpieczeństwo eksplozji! W pobliżu akumulatora nie używać urządzeń iskrzących ani otwartego płomienia! Maszyna może być wyposażona w komponenty i części elektryczne i elektroniczne, których działanie może być niewłaściwe w przypadku zakłóceń pola elektromagnetycznego pochodzących z innych urządzeń. Takie zakłócenia mogą doprowadzić do zagrożeń dla osób w razie niezastosowania się do następujących przepisów bezpieczeństwa. W przypadku instalacji dodatkowych urządzeń i / lub układów w urządzeniu, z przyłączeniem do instalacji pokładowej, użytkownik sam ponosi odpowiedzialność za sprawdzenie, czy instalacja nie powoduje zakłóceń urządzeń elektronicznych pojazdu lub innych układów. Należy pamiętać przede wszystkim o tym, by dodatkowo instalowane części elektryczne i elektroniczne były zgodne z dyrektywą europejską 2004/108/EWG oraz posiadały oznaczenie CE. Zwracać uwagę na dopuszczalne możliwości kombinacji zaczepu ciągnika i zaczepu maszyny! Maszynę łączyć z ciągnikiem tylko w dopuszczalnych kombinacjach (ciągnik i dołączona maszyna). Przy maszynach jednoosiowych zwrócić uwagę na maksymalnie dopuszczalne pionowe obciążenie zaczepu ciągnika! Zawsze zwracać uwagę na wystarczającą zdolność kierowania i hamowania ciągnikiem! Zawieszona na ciągniku lub zaczepiona do niego maszyna wpływają na właściwości jezdne oraz na zdolność kierowania i hamowania ciągnikiem a w szczególności dotyczy to maszyn jednoosiowych pionowo obciążających zaczep ciągnika! Wysokość dyszla pociągowego przy zaczepach ciągnika obciążanych pionowo może ustawiać jedynie wyspecjalizowany warsztat! 28 Cenius BAG

29 Ogólne wskazówki dotyczące bezpieczeństwa Czyszczenie, konserwacja i naprawy Czyszczenie, konserwację i naprawę maszyny należy wykonywać tylko przy wyłączonym napędzie wyłączonym silniku ciągnika kluczyku wyjętym ze stacyjki odłączonej od maszyny wtyczce komputera pokładowego! Regularnie sprawdzać zamocowanie a jeśli to konieczne, dociągać nakrętki i śruby! Przed rozpoczęciem czyszczenia, konserwacji i napraw maszyny należy zabezpieczyć uniesioną maszynę względnie uniesione części maszyny przed niezamierzonym opuszczeniem! Przy wymianie części roboczych z ostrzami należy stosować odpowiednie narzędzia montażowe i założyć rękawice ochronne! Oleje, smary i filtry utylizować zgodnie z przepisami! Przed rozpoczęciem elektrycznych prac spawalniczych na ciągniku lub dołączonej do niego maszynie należy odłączyć przewody alternatora i akumulatora! Wymieniane części muszą co najmniej odpowiadać założonym wymaganiom technicznym stawianym przez AMAZONEN- WERKE! Można to osiągnąć stosując oryginalne części zamienne AMAZONE! Cenius BAG

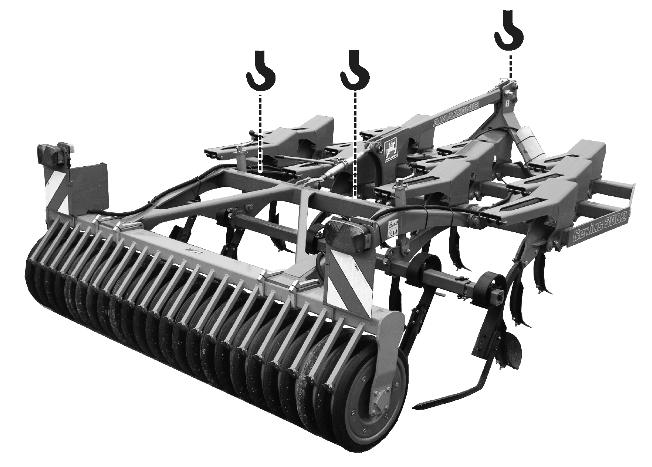

30 Załadunek i rozładunek 3 Załadunek i rozładunek OSTRZEŻENIE Zagrożenia przez przygniecenie na skutek nieprzewidzianego upadku zawieszonej na dźwigniku maszyny przy jej załadunku i rozładunku! Stosować wyłącznie takie środki podnoszące (liny, pasy, łańcuchy itd.), których minimalny udźwig każdego z nich jest większy, niż całkowita masa maszyny (patrz dane techniczne). Środki podnoszące mocować wyłącznie w / na oznaczonych punktach ich mocowania. Nigdy nie wchodzić pod podwieszony, niezabezpieczony ciężar. STROŻNIE Minimalny udźwig każdego zawiesia pasowego musi wynosić 3000 kg! Maszyna posiada 4 punkty mocowania urządzeń dźwigowych. Wymagana długość zawiesia pasowego z przodu: 4000 mm Wymagana długość zawiesia pasowego z tyłu: 5500mm Rys Cenius BAG

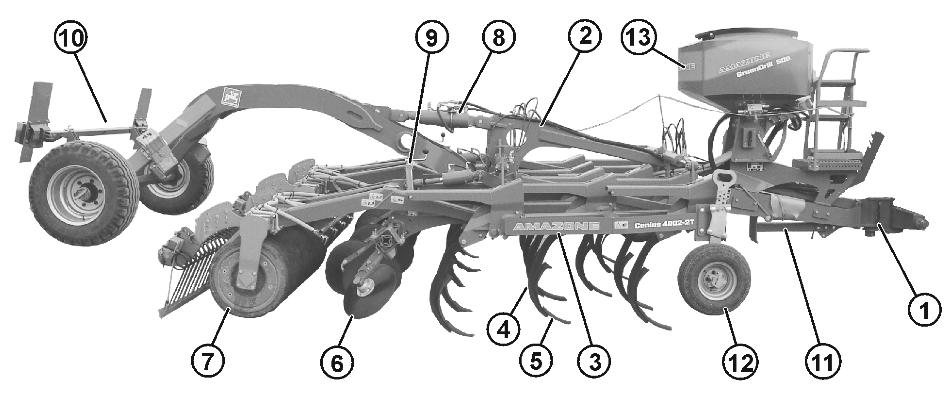

31 Opis produktu 4 Opis produktu Ten rozdział podaje obszerny opis budowy maszyny zawiera oznaczenia poszczególnych zespołów i części ustawiających. Rozdział ten należy przeczytać w miarę możliwości bezpośrednio przy maszynie. W ten sposób optymalnie zapoznają się Państwo z maszyną. 4.1 Przegląd zespołów Rys. 6 (1) Dyszel z belką pociągową (2) Stała część środkowa ramy (3) Hydraulicznie składane wysięgniki ramy (4) Trzyrządowe pole zębów (5) Redlice (6) Zespół równający ze sprężystymi zębami / z zespołem talerzy drążonych (7) Jeden walec na jeden wysięgnik (8) Regulacja zębów na głębokość (mechaniczny lub hydrauliczny) (9) Regulacja zespołu równającego na głębokość (10) Podwozie wychylne (11) Wspornik postojowy (12) Koła prowadzące (opcja) (13) Siewnik do poplonów GreenDrill (opcja) Cenius BAG

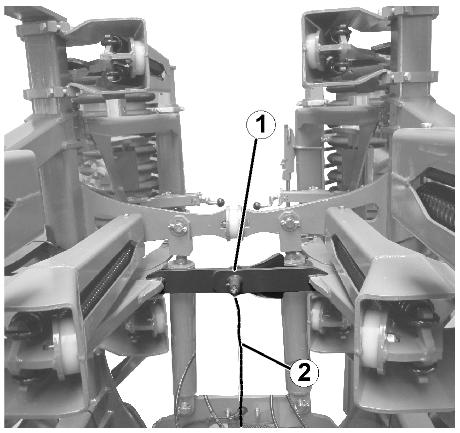

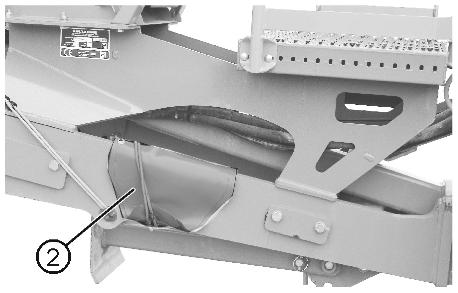

32 Opis produktu 4.2 Urządzenia zabezpieczające i osłony Rys. 7 Obustronne osłony do przykrycia przednich, dolnych zębów w czasie transportu (1) Zęby zabezpieczone (2) Osłony w pozycji parkowania Automatycznie blokujące się, mechaniczne zabezpieczenie przed niezamierzonym rozłożeniem maszyny. (1) Maszyna złożona i zabezpieczona (2) Lina do odblokowywania z traktora. Rys. 8 Rys Cenius BAG

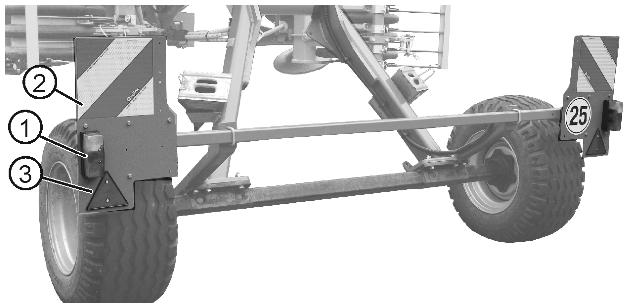

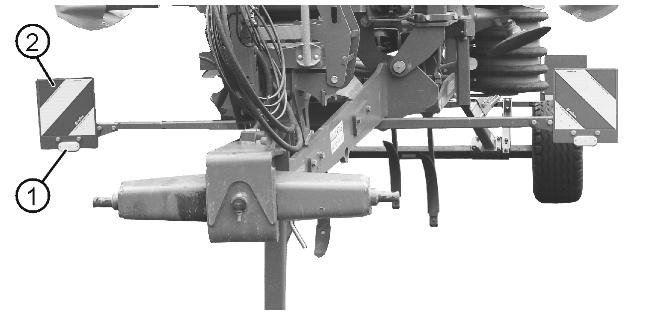

33 Opis produktu 4.3 Wyposażenie techniczne do ruchu po drogach publicznych Rys. 10 (1) Światła pozycyjne, światła hamowania, kierunkowskazy, czerwone światła odblaskowe. (2) Tablice ostrzegawcze (3) Światła odblaskowe Rys. 11 (1) przednie światła pozycyjne (2) przednie tablice ostrzegawcze po dwa reflektory boczne po lewej i prawej stronie (bez rysunku). Dla Francji dodatkowo po jednej tablicy ostrzegawczej po bokach. Instalację oświetleniową przyłączyć wtyczką do 7 biegunowego gniazda w ciągniku. Cenius BAG

34 Opis produktu 4.4 Użytkowanie zgodne z przeznaczeniem Kultywator ścierniskowy Cenius zbudowany jest do wykonywania wyłącznie zwykłych prac w rolnictwie. dołączany jest do dolnych dźwigni zaczepu ciągnika i obsługiwany jest przez jedną osobę. Pokonywane mogą by pochyłości i zbocza w linii warstwic w kierunku jazdy w lewo 15 % w kierunku jazdy w prawo 15 % w linii opadania w górę zbocza 15 % w dół zbocza 15 % Do zgodnego z przeznaczeniem użycia maszyny należy także: przestrzeganie wszystkich wskazówek instrukcji obsługi. zachowanie czasu przeglądów i konserwacji. stosowanie wyłącznie oryginalnych części zamiennych AMAZONE. Inne użycie maszyny, niż opisane powyżej jest zabronione i traktowane będzie jako niezgodne z przeznaczeniem. Za szkody wynikłe z użycia maszyny niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie jej użytkownik, AMAZONEN-WERKE nie przejmuj żadnej odpowiedzialności. 34 Cenius BAG

35 Opis produktu 4.5 Strefy zagrożenia i miejsca niebezpieczne Strefą zagrożenia jest otoczenie maszyny, w którym ludzie mogą być osiągalni przez ruchy warunkowane czynnościami roboczymi maszyny i jej narzędzi roboczych przez materiały i obce ciała wyrzucone przez maszynę przez nieprzewidziane opuszczenie podniesionych narzędzi roboczych przez nieprzewidziane przetoczenie ciągnika i maszyny W niebezpiecznych miejscach maszyny istnieją zagrożenia występujące stale lub występujące nieoczekiwanie. Znaki ostrzegawcze oznaczają takie miejsca i ostrzegają przez niebezpieczeństwami, których konstrukcyjnie nie można zlikwidować. Obowiązują tu specjalne przepisy bezpieczeństwa z odpowiednich rozdziałów. W strefie zagrożenia maszyny nie mogą przebywać ludzie, tak długo, jak przy dołączonym wałku przekaźnikowym / instalacji hydraulicznej, pracuje silnik ciągnika. tak długo, jak ciągnik i maszyna nie są zabezpieczone przed niezamierzonym uruchomieniem i nieprzewidzianym przetoczeniem. Osoba obsługująca maszynę może przemieszczać ją lub dokonywać przestawiania narzędzi roboczych z pozycji transportowej do pozycji roboczej i z pozycji roboczej do pozycji transportowej, gdy w strefie zagrożenia maszyny nie przebywają ludzie. Strefy zagrożenia występują: między ciągnikiem a maszyną, w szczególności przy do- i odłączaniu maszyny w obrębie poruszających się części na maszynie znajdującej się w ruchu. w strefie rozkładania i składania wysięgników pod uniesionymi, niezabezpieczonymi maszynami lub częściami maszyn przy rozkładaniu i składaniu wysięgników w pobliżu przewodów napowietrznych sieci elektrycznych, w przypadku ich dotknięcia. Cenius BAG

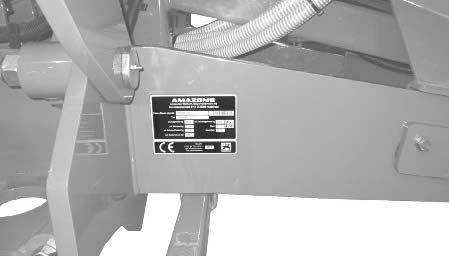

36 Opis produktu 4.6 Tabliczka znamionowa i oznaczenie CE Tabliczka znamionowa oraz znak CE znajdują się na ramie. Na tabliczce znamionowej podane są: Numer identyfikacyjny pojazdu / Numer identyfikacyjny maszyny: Typ Masa podstawowa kg Dop. pionowe obciążenie zaczepu kg Dop. obciążenie osi tylnej kg Dop. ciśnienie systemowe bar Dop. masa całkowita kg Zakład Rok modelowy Rys Cenius BAG

37 Opis produktu 4.7 Dane techniczne Cenius Super / Special T T Szerokość robocza [mm] 4000 Szerokość transportowa [mm] 3000 Wysokość transportowa [mm] 7700 Długość całkowita [mm] 3250 Maksymalna prędkość transportowa [km/h] Rozstaw zębów [mm] 286 Liczba zębów 14 Liczba rzędów zębów 3 Maksymalna głębokość robocza Zabezpieczenie przeciążeniowe zębów: Cenius Super Cenius Special Zespół równający: Talerze drążone Średnica talerzy Alternatywnie sprężyste zęby [mm] [mm] Sprężyna naciągowa Śruba ścinająca Gładkie460 Zębate 460 Prędkość robocza [km/h] Odległość punktu ciężkości Kategoria III Cenius BAG

38 Opis produktu Masa podstawowa (masa własna) T T Cenius T Super Special Maszyna podstawowa [kg] Dop. masa całkowita [kg] 6000 Dop. pionowe obciążenie zaczepu [kg] 2700 Dop. obciążenie osi tylnej [kg] 3300 Wyposażenie Talerze drążone [kg] 265 Sprężyste zęby [kg] 205 Wał strunowy SW 520 mm [kg] mm [kg] 480 Zębaty wał Campbella PW [kg] 700 Wał tandemowy TW [kg] 700 Klinowy wał pierścieniowy Wał z pierścieniami tnącymi KW [kg] 680 RW [kg] 740 Tarcze krawędziowe [kg] 90 Krawędziowy element sprężynowy [kg] 60 Zestaw redlic Redlica obracalna, wąska, ścierniskowa [kg] 31 Gęsiostópka Redlica ścierniskowa System VarioClip Zagarniacz tylny [kg] 150 Regulacja głębokości mechaniczna hydrauliczna [kg] Koła prowadzące [kg] 95 Oświetlenia [kg] 60 Masa podstawowa (masa własna) jest sumą maszyny podstawowej i zamontowanego wyposażenia maszyny. 38 Cenius BAG

39 Opis produktu 4.8 Wymagane wyposażenie ciągnika Do zgodnej z przeznaczeniem pracy maszyny ciągnik musi spełniać następujące warunki: Moc silnika ciągnika od 120 kw (160 KM) Elektryka Napięcie akumulatora: 12 V (Volt) Gniazdo oświetlenia: 7-biegunowe Hydraulika Maksymalne ciśnienie robocze: 210 bar Wydatek pompy ciągnika: Co najmniej 15 l/min przy 150 bar Olej hydrauliczny maszyny: HLP68 DIN Zespoły sterowania: patrz strona 52. Olej hydrauliczny maszyny nadaje się do kombinacji z olejem obwodów hydraulicznych wszystkich dostępnych na rynku ciągników. Zawieszenie na TUZ Dolne dźwignie TUZ ciągnika muszą posiadać haki. 4.9 Dane dotyczące emisji hałasu Emisja hałasu w miejscu pracy (poziom hałasu) wynosi 74 db(a), mierzony w stanie pracy, przy zamkniętej kabinie, na wysokości uszu kierowcy ciągnika. Przyrząd pomiarowy: OPTAC SLM 5. Poziom hałasu zależy w największym stopniu od używanego pojazdu. Cenius BAG

40 Budowa i działanie 5 Budowa i działanie Rozdział ten informuje o budowie maszyny i działaniu poszczególnych jej części. Rys. 13 Zawieszany gruber talerzowy Cenius przeznaczony jest do Składa się z obróbki ścierniska uprawy nieodwracającej glebę przygotowania gleby do siewu. trzyrzędowego pola zębów sprężystych. dwurzędowej talerzówki. ciągnionego wału ugniatającego. Zęby Cenius Super wyposażone są w zabezpieczenie przeciążeniowe ze sprężynami naciągowymi. Zęby Cenius Special wyposażone są w śruby ścinające. 40 Cenius BAG

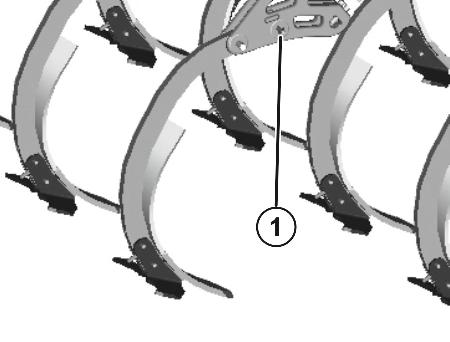

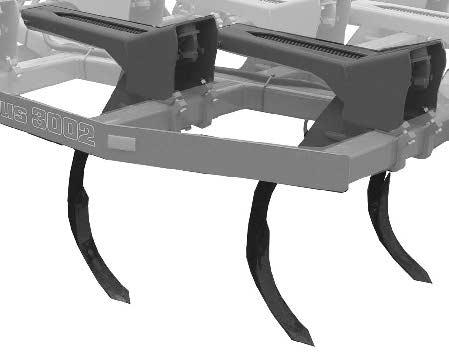

41 Budowa i działanie 5.1 Zęby Cenius 02 Super: zęby z zabezpieczeniem przeciążeniowym z dwoma sprężynami naciągowymi. Zabezpieczenie przeciążeniowe składa się z dwóch sprężyn naciągowych i pozwala na odchylanie się zębów przy ich przeciążeniu. Rys. 14 Cenius 02 Special: zęby z zabezpieczeniem przeciążeniowym ze śrubą ścinającą. W razie przeciążenia śruba ścinająca ulega ścięciu (Rys. 15/1) i konieczna jest jej wymiana. Użyć właściwej śruby ścinającej: M12 x albo M12 x Cenius 03 Special: zęby z zabezpieczeniem przeciążeniowym ze śrubą ścinającą. Rys. 15 W razie przeciążenia śruba ścinająca ulega ścięciu (Rys. 16/1) i konieczna jest jej wymiana. Użyć właściwej śruby ścinającej: M12 x Rys. 16 Cenius BAG

42 Budowa i działanie Zapasowe śruby ścinające do zębów zamocowane na ramie w Cenius Special. Rys. 17 Regulacja na głębokość Regulacji zębów na głębokość dokonuje się przy pomocy walca. Ustawianie głębokości roboczej, patrz strona Cenius BAG

43 Budowa i działanie 5.2 Redlice Zęby Cenius mogą być wyposażone w różne redlice: Redlica ścierniskowa: stosowana przy płytkiej uprawie ściernisk do wymieszania z glebą niedomłotów i słomy. Redlica obracalna: stosowana przy średniej głębokości struktury gruzełkowatej; dobre wmieszanie masy organicznej. Redlica wąska: stosowana przy podstawowym spulchnianiu na głębokości struktury gruzełkowatej. Przy głębokim spulchnianiu w dolnej warstwie gleby pozostają bryły. Redlica szeroka: stosowana uniwersalnie do płytkich i średnich głębokości roboczych od 8 do 15cm. Gęsiostópka: płytkie, powierzchniowe uprawki ścierniskowe na głębokość 3-8 cm. Rys. 18 (1) Redlica ostro zakończona (2) Redlica obracalna (3) Gęsiostópka (290 mm) (4) Redlica ścierniskowa (5) Redlica wąska Vario-Clip (75 mm) (6) Redlica szeroka Vario-Clip (110 mm) (7) Redlica ścierniskowa Vario-Clip (220 mm) (8) Redlica ścierniskowa Vario-Clip (170 mm) Wersji Cenius 03 nie można wyposażyć w system redlic Vario-Clip. Przy zróżnicowanych warunkach miejscowych z częstą wymianą redlic zaleca się korzystanie z systemu wymiany redlic Vario-Clip. Uchwyt redlicy jest zamocowany na zębach na stałe, korpus redlicy można wymieniać w prosty sposób. Cenius BAG

44 Budowa i działanie Sposób pracy Głębokość robocza Redlica ścierniskowa 3 8 cm Redlica obracalna 5 10cm Redlica wąska 25cm 44 Cenius BAG

45 Budowa i działanie 5.3 Redlice C-Mix Zęby mogą być wyposażone w różne redlice: Rys. 19 (1) Blacha prowadząca z lewej (80 lub 100 mm) (2) Blacha prowadząca z prawej (80 lub 100 mm) (3) Redlica C-Mix 80 mm (4) Redlica C-Mix 100 mm (5) Gęsiostópka 320 mm (z blachą prowadzącą 100 mm) (6) Redlica skrzydełkowa 350 mm (redlica C-Mix z oddzielnie zamontowanymi skrzydłami) (7) Redlica C-Mix HD 80 mm z płytkami ze stopu twardego zwiększającymi trwałość OSTROŻNIE Niebezpieczeństwo pęknięcia redlic! Nie odstawiać nigdy maszyny z redlicami na utwardzonym podłożu! Cenius BAG

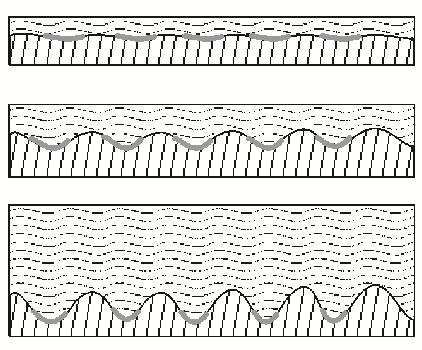

46 Budowa i działanie Gęsiostópka 320 mm Sposób pracy Głębokość robocza 3-10 cm Redlica skrzydełkowa 8-12 cm C-Mix 100 mm cm C-Mix 80 mm C-Mix HD 80 mm cm 5.4 Zespół redlic Rys. 20 Na rysunku przedstawiono zalecane, fabryczne ustawienie redlic. Indywidualne ustawienie jest jednak możliwe. 46 Cenius BAG

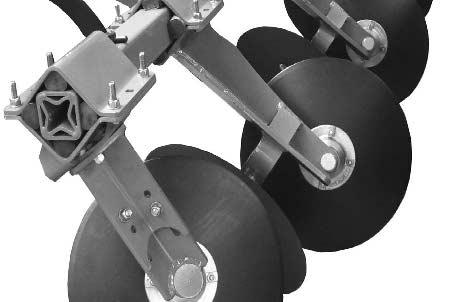

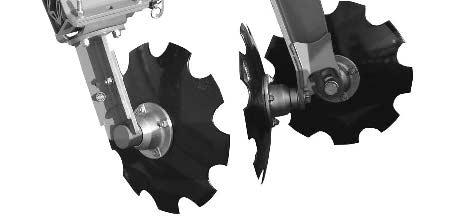

47 Budowa i działanie 5.5 Zespół równający Jako element równający służą: zespół talerzy drążonych lub zespół sprężystych zębów. Talerze Talerze mieszają, rozdrabniają i wyrównują glebę. Bezobsługowe ułożyskowanie talerzy stanowią dwurzędowe, skośne łożyska kulkowe ze ślizgowymi pierścieniami uszczelniającymi i napełnieniem olejem. Talerze wyposażone są zabezpieczenie gumowymi elementami sprężystymi przed przeciążeniami. Po pokonaniu przeszkody zęby sprężyste powracają z powrotem do pozycji roboczej. Rys. 21 Zamiast gładkich talerzy w maszynie mogą zostać zamontowane zębate talerze. Sprężyste zęby Sprężyste zęby równają glebę. Sprężyste zęby są wyposażone w zabezpieczenie przeciążeniowe ze stali sprężynowej. Po pokonaniu przeszkody talerze powracają z powrotem z pozycję roboczą. Rys. 22 Regulacja na głębokość Głębokość roboczą zespołu równającego ustawia się niezależnie od głębokości roboczej zębów. Ustawianie głębokości roboczej, patrz strona 70. Rys. 23 Cenius BAG

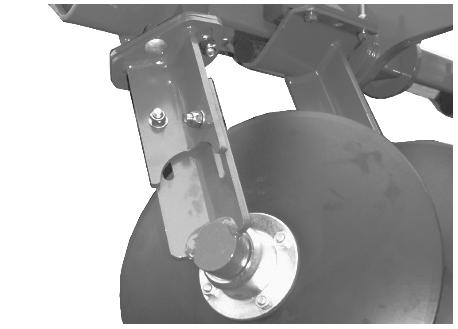

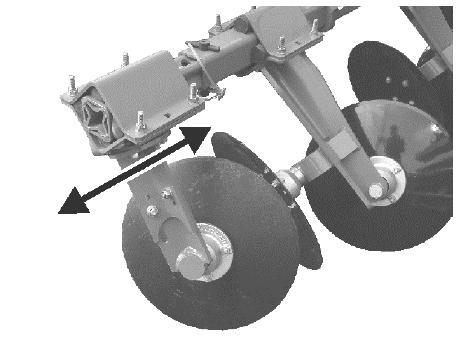

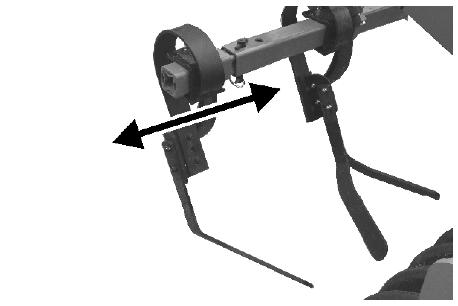

48 Budowa i działanie 5.6 Talerze krańcowe / Zęby krawędziowe Wyciągane talerze krańcowe (Rys. 25) / zęby krawędziowe (Rys. 24) przygotowują pole bez tworzenia bocznych zwałowań gleby. Zamiast okrągłych talerzy w maszynie mogą zostać zamontowane zębate talerze. Oba talerze krawędziowe/zęby krawędziowe na czas jazdy transportowej całkowicie wsunąć, zamocować sworzniem i zabezpieczyć składaną zawleczką. Na czas pracy talerze krawędziowe/zęby krawędziowe mogą być zamocowane w różnych otworach. Rys. 24 Rys. 25 Przestawialne talerze krańcowe Przestawialne talerze krańcowe (Rys. 26) (opcja) można przestawiać podłużnie a poprzez ich obrócenie, dopasować kąt wnikania w glebę. Rys Cenius BAG

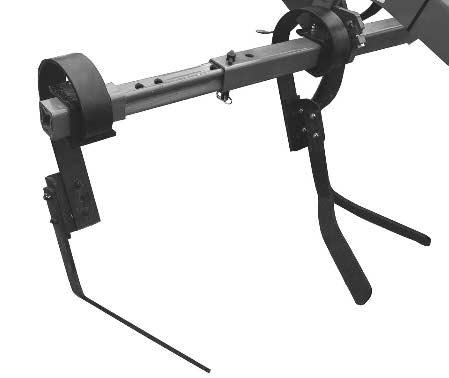

49 Budowa i działanie Zęby krawędziowe z zabezpieczeniem przeciążeniowym (1) Sprężyna stalowa zabezpieczenia przeciążeniowego (2) Elementy gumowe zabezpieczenia przeciążeniowego Rys. 27 Talerze krawędziowe można również zamontować w układzie zębów. Zęby krawędziowe można również zamontować w układzie talerzy. Cenius BAG

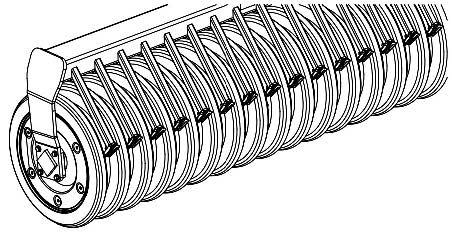

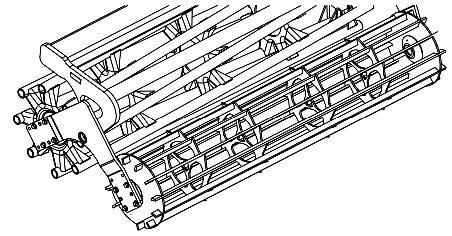

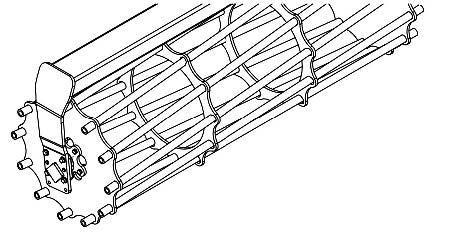

50 Budowa i działanie 5.7 Wały Wał przejmuje prowadzenie głębokościowe narzędzi. Wał tandemowy TW520/380 Elementy wału tandemowego: przedni wał rurowy zamontowany w górnej grupie otworów. tylny wał strunowy zamontowany w dolnej grupie otworów. Ma doskonałe właściwości kruszenia grud ziemi. Wał strunowy SW520 SW600 Do słabszej rekonsolidacji gleby dostępny jest wał strunowy. Jest on wyposażony w doskonały napęd własny. Klinowy wał pierścieniowy KW580 z regulowanym zgarniaczem. Doskonale nadaje się do gleb średnich. Zębaty wał Campbella PW 600 Doskonale nadaje się do gleb średnich i ciężkich. Wał z pierścieniami tnącymi RW600 Wał z pierścieniami tnącymi posiada regulowaną belkę nożową. Unoszenie belki nożowej przy zwiększonym udziale masy organicznej zmniejsza ryzyko zapchania. Doskonale nadaje się do gleb średnich i ciężkich. Nie nadaje się do gleb skalistych Rys Cenius BAG

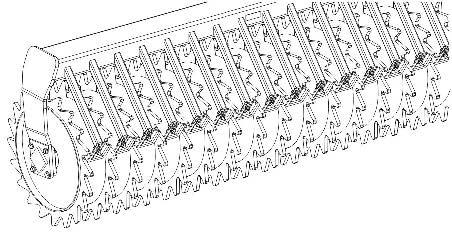

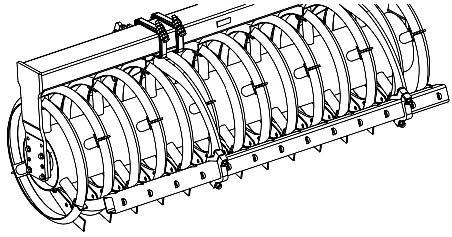

51 Budowa i działanie Wał z pierścieniami tnącymi z belką nożową Rys. 29 (1) Podniesiona belka nożowa (2) Opuszczona belka nożowa (3) Śruba regulacyjna z nakrętką kontrującą Po regulacji zabezpieczyć połączenie gwintowane nakrętką kontrującą! (1) Śruby mocujące uchwyty nożowe. (2) Śruba zderzakowa noża W razie przeciążenia śruby mocujące uchwyt nożowy zrywają się. Można je na krótki czas zastąpić śrubą zderzakową. Śruba mocująca: Śruba grzybkowa X A2G. Rys. 30 Ryzyko zapchania po ponownym zamontowaniu ramion belki nożowej. Ramiona belki nożowej należy zamontować przy ramie wału w taki sposób, aby nie były one ustawione na drodze przenoszenia gleby zespołu równającego. Cenius BAG

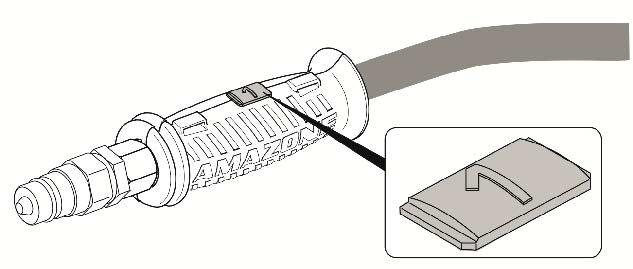

52 Budowa i działanie 5.8 Hydraulika-przyłącza Wszystkie węże hydrauliczne wyposażone są w uchwyty. Na uchwytach znajdują się barwne oznaczenia liczbowe lub literowe umożliwiające przyporządkowanie poszczególnych funkcji hydraulicznych przewodów ciśnieniowych zespołu sterującego ciągnika! Odpowiednikiem tych oznaczeń są foliowe znaczniki na maszynie informujące o poszczególnych funkcjach hydraulicznych. W zależności od funkcji hydraulicznej konieczne jest korzystanie z różnych sposobów sterowania zespołu sterującego ciągnika. Załączony na stałe, do stałego obiegu oleju Naciskany, wysterowanie do chwili wykonania czynności Położenie pływające, swobodny przepływ oleju w zespole sterującym Oznakowanie Funkcja Zespół sterujacy ciągnika żółty Podwozie/ dyszel do pozycji roboczej do pozycji transportowej działający dwukierunko wo niebieska Maszyna Rozkładanie Składanie działający dwukierunko wo zielony Głębokość robocza (opcja) Zwiększanie Zmniejszanie działający dwukierunko wo natur Głębokość robocza zespołu równającego Zwiększanie Zmniejszanie działający dwukierunko wo 52 Cenius BAG

53 Budowa i działanie OSTRZEŻENIE Niebezpieczeństwo infekcji ze strony wydostającego się pod wysokim ciśnieniem oleju hydraulicznego! Do- i odłączając przewody hydrauliczne do układu hydraulicznego ciągnika należy uważać, by układ nie był pod ciśnieniem zarówno od strony ciągnika, jak i od strony maszyny! W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza Dołączanie węży - przewodów hydraulicznych OSTRZEŻENIE Niebezpieczeństwo przygniecenia, przycięcia, pochwycenia, wciągnięcia i uderzenia przez błędne funkcje hydrauliki przy nieprawidłowym dołączeniu węży hydraulicznych! Przy dołączaniu węży hydraulicznych zwracać uwagę na barwne oznakowanie przyłączy hydrauliki. Pamiętać, że dopuszczalne ciśnienie robocze oleju hydraulicznego wynosi maksimum 200 bar. Przed dołączeniem maszyny do hydrauliki swojego ciągnika sprawdzić zgodność oleju w układach hydrauliki maszyny i ciągnika. Nie mieszać olejów mineralnych z olejami Bio. Wtyki szybkozłączy hydraulicznych wkładać w gniazda szybkozłączy tak, aż wyczuwalnie się zaryglują. Miejsca przyłączania węży hydrauliki sprawdzać pod względem prawidłowości i szczelności. Podłączone hydrauliczne przewody elastyczne podczas jazdy na zakrętach muszą poddawać się wszystkim ruchom bez naprężeń, załamań lub tarcia. nie mogą ocierać się o inne części. 1. Zespół sterujący w ciągniku ustawić w pozycji pływającej (pozycja neutralna). 2. Wtyki szybkozłączy hydraulicznych należy przed dołączeniem oczyścić. 3. Przewód (-dy) hydrauliczny (-ne) połączyć z zespołem sterowania w ciągniku Odłączanie węży - przewodów hydraulicznych 1. Zespół sterujący w ciągniku ustawić w pozycji pływającej (pozycja neutralna). 2. Odryglować szybkozłącze hydrauliczne w gnieździe hydrauliki ciągnika. 3. Zabezpieczyć gniazda hydrauliczne kołpakami ochronnymi przed zabrudzeniem. 4. Wtyki szybkozłączy hydraulicznych zamocować w złączach parkowania.. Cenius BAG

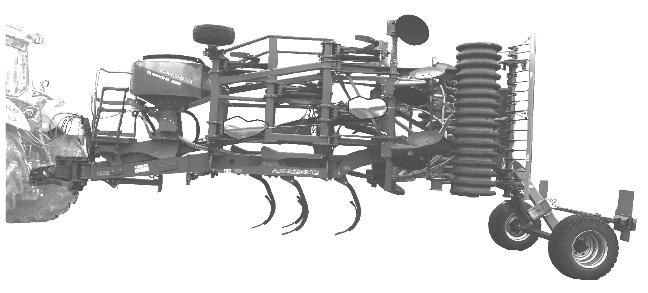

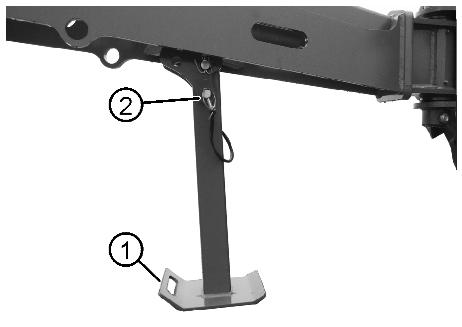

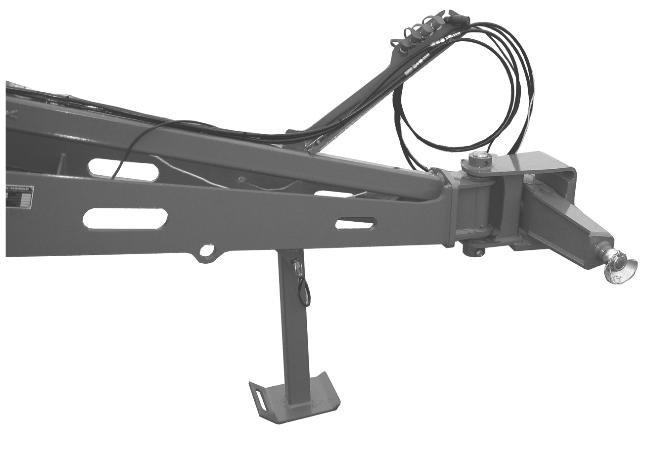

54 Budowa i działanie 5.9 Podwozie Podwozie wysoko odchylone, maszyna w pozycji roboczej. Rys. 31 Podwozie opuszczone Rys Belka pociągowa Rys. 33 Połączenie maszyny z ciągnikiem dokonywane jest przez belkę pociągową kategorii III 54 Cenius BAG

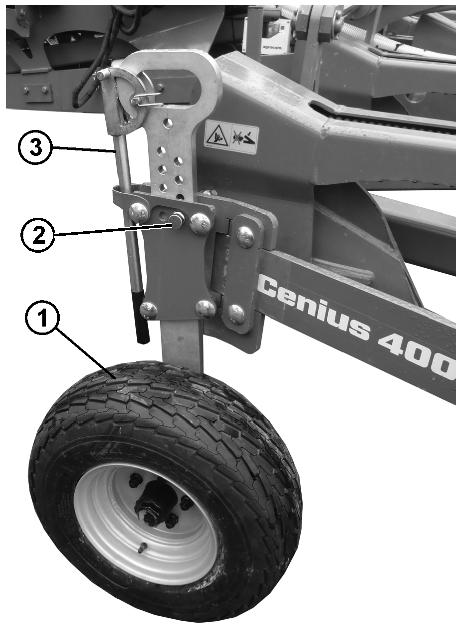

55 Budowa i działanie OSTRZEŻENIE Ryzyko wypadku spowodowane rozłączeniem się połączenia między maszyną i ciągnikiem! Koniecznie zastosować kuliste tuleje z kieszenią wychwytującą i wbudowaną składaną zawleczką Wspornik postojowy Rys. 34/ (1) Uchwyt (2) Sworzeń Podczas pracy lub transportu: Wspornik w uniesionej pozycji zamocowany sworzniem i zabezpieczony składaną zawleczką. Przy odłączonej maszynie: Wspornik w opuszczonej pozycji zamocowany sworzniem i zabezpieczony składaną zawleczką Rys Koła prowadzące (opcja) Koła prowadzące redukują kołysanie się maszyny wokół osi podłużnej podczas pracy. Koła prowadzące ustawić za pomocą grupy otworów w taki sposób, aby przemieszczały się na wysokości ok. 1 do 3 cm nad podłożem. OSTRZEŻENIE Uszkodzenie maszyny. Nigdy nie opierać całej masy maszyny na kołach prowadzących (np. przy ustawieniu pływającym dolnych dźwigni zaczepu podczas pracy). Niezbędne ciśnienie w oponach: 6,5 bara. (1) Koło prowadzące (2) Sworzeń mocujący do regulacji wysokości (3) Dźwignia mimośrodowa do regulacji wysokości Rys. 35 Cenius BAG

56 Budowa i działanie 5.13 Zagarniacz tylny (opcja) Zgarniacz tylny nie może być stosowany w maszynach z wałem z pierścieniami tnącymi RW600 lub wałem tandemowym TW520/380. Zagarniacz tylny służy do kruszenia i równania gleby. Intensywność roboczą można regulować, przekładając sworznie w grupie otworów. Sworznie zabezpieczyć składaną zawleczką. (1) Sworzeń mocujący do regulacji intensywności roboczej. Sworzeń mocujący założyć w taki sposób, aby zagarniacz przylegał i mógł swobodnie odchylać się do tyłu. (2) Pozycja sworznia mocującego do blokowania zagarniacza precyzyjnego na czas jazdy transportowej. (3) Przed jazdą transportową zamontować listwę zabezpieczającą w ruchu drogowym. (4) Wysokość zagarniacza ustawić bezluzowo w zależności od systemu zagarniacza Rys. 36 System zagarniaczy Hi Do wałów: SW520, SW600, PW600, KW580, RW600, UW580 Ustawienia dokonać przy wszystkich elementach regulacyjnych w identyczny sposób. W celu wyłączenia z użycia zagarniacz unieść i zamocować. Na czas pracy listwy zabezpieczające w ruchu drogowym zamocować na wale. Rys Cenius BAG

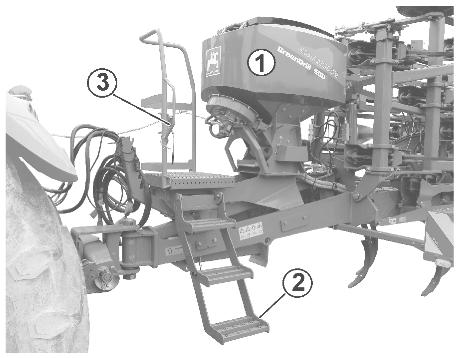

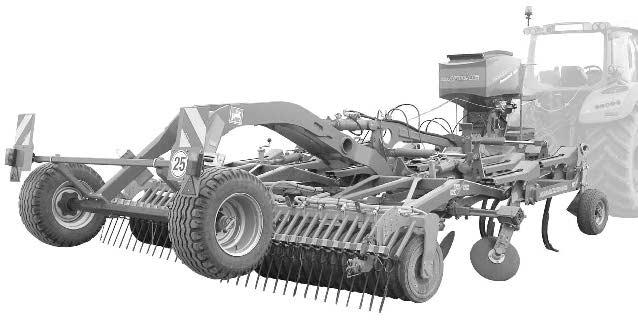

57 Budowa i działanie 5.14 Siewnik do poplonów GreenDrill Siewnik do poplonów GreenDrill umożliwia wysiew nasion drobnych oraz wysiewkę międzyplonową w trakcie uprawy roli broną. (1) GreenDrill (2) Składana drabinka (3) Składana zawleczka do zabezpieczenia składanej drabinki Patrz też instrukcja obsługi GreenDrill. Rys Sicherheitskette für Maschinen ohne Bremsanlage Je nach landesspezifischer Regelung sind Maschinen ohne Bremsanlage mit einer Sicherheitskette ausgerüstet. Die Sicherheitskette ist vor der Fahrt an eine geeignete Stelle des Traktors vorschriftsmäßig zu montieren. Rys. 39 Cenius BAG

58 Uruchomienie 6 Uruchomienie W tym rozdziale znajdą Państwo informacje dotyczące uruchomienia swojej maszyny o tym, jak można sprawdzić, czy mogą Państwo dołączyć maszynę do swojego ciągnika. Przed uruchomieniem maszyny jej użytkownik musi przeczytać i zrozumieć instrukcję obsługi. Przestrzegać wskazówek z rozdziału "Wskazówki bezpieczeństwa dla użytkownika", od strony 24 przy Do- i odłączaniu maszyny Transporcie maszyny Pracy maszyną Maszynę łączyć i transportować tylko z ciągnikiem, który się do tego nadaje! Ciągnik i maszyna muszą odpowiadać obowiązującym w kraju użytkowania maszyny przepisom Prawa o Ruchu Drogowym. Posiadacz pojazdu (przedsiębiorca) oraz kierowca pojazdu (obsługujący) są odpowiedzialni za przestrzeganie przepisów prawa dotyczących poruszania się po drogach publicznych. OSTRZEŻENIE Niebezpieczeństwo przygniecenia, obcięcia, wciągnięcia i pochwycenia w obrębie elementów uruchamianych hydraulicznie lub elektrycznie. Zabrania się blokowania części ustawiających w ciągniku, służących do bezpośredniego wykonywania hydraulicznych lub elektrycznych ruchów części składowych, np. składania, przechylania i przesuwania. Odpowiedni ruch musi być automatycznie zatrzymywany, gdy zwolniony zostanie zespół sterujący tym ruchem. Nie dotyczy to zespołów, których ruchy są stałe, lub regulowane są automatycznie, albo ze względu na ich funkcje wymagają pozycji pływającej lub ciśnieniowej. 58 Cenius BAG

59 Uruchomienie 6.1 Kontrola przydatności ciągnika OSTRZEŻENIE Przy niezgodnym z przeznaczeniem użyciem ciągnika istnieje niebezpieczeństwo złamania, niedostatecznej stabilności oraz niewystarczającej zdolności kierowania i hamowania ciągnikiem! Przed doczepieniem maszyny do ciągnika lub zawieszeniam maszyny na ciągniku sprawdzić przydatność swojego ciągnika do tego celu. Maszynę mogą Państwo łączyć tylko z takimi ciągnikami, które się do tego celu nadają. Należy wykonać próbę hamowania, aby skontrolować, czy ciągnik osiąga wymagane opóźnienia hamowania także z zaczepioną / zawieszoną maszyną. Warunkami określającymi przydatność ciągnika są w szczególności: dopuszczalna masa całkowita dopuszczalne obciążenia osi dopuszczalne pionowe obciążenie w punkcie zaczepienia do ciągnika nośność zamontowanych w ciągniku opon dopuszczalny masa zaczepianych maszyn musi być wystarczająco duża Informacje te znajdą Państwo na tabliczce znamionowej albo w dokumentach lub instrukcji obsługi ciągnika. Przednia oś ciągnika musi być zawsze obciążona przez co najmniej 20% masy własnej ciągnika. Ciągnik musi osiągać zakładane przez jego producenta opóźnienia hamowania także z doczepioną lub zawieszoną na nim maszyną Wyliczenie rzeczywistych wartości dla całkowitem masy ciągnika, obciążenia osi ciągnika oraz nośności opon a także wymaganego, minimalnego balastu Dopuszczalna masa całkowita ciągnika, jak podana jest w dokumentach pojazdu, musi być większa od niż suma masy własnej ciągnika masy balastu i całkowitej masy zawieszonej maszyny lub masy pionowego obciążenia zaczepu przez maszynę zaczepianą. Niniejsza wskazówka obowiązuje tylko w Niemczech. Jeśli zachowanie obciążeń osi i / albo dopuszczalnej masy całkowitej jest mimo wykorzystania wszystkich wymaganych możliwości nie osiągnięte, można na podstawie zaświadczenia wydanego przez urzędowego rzeczoznawcę z dziedziny techniki pojazdów w uzgodnieniu z producentem ciągnika udzielić przez władze krajowe specjalnego, wyjątkowego zezwolenia zgodnie z 70 Prawa o Ruchu Drogowym oraz wymaganego zezwolenia zgodnie z 29 ustęp 3 Prawa o Ruchu Drogowym. Cenius BAG

60 Uruchomienie Dane konieczne do wyliczenia Rys. 40 T L [kg] Masa własna ciągnika T V [kg] Nacisk na przednią oś pustego ciągnika T H [kg] Nacisk na tylną oś pustego ciągnika G H [kg] Całkowita masa dołączonej z tyłu maszyny lub obciążnika tylnego G V [kg] Całkowita masa maszyny zamontowanej z przodu lub obciążnika przedniego a [m] Odległość między środkiem ciężkości urządzenia zawieszonego z przodu / obciążenia z przodu a środkiem osi przedniej (suma a 1 + a 2 ) patrz Instrukcja Obsługi ciągnika lub dowód rejestracyjny patrz dane techniczne maszyny lub obciążnika tylnego patrz dane techniczne maszyny montowanej czołowo lub obciążnika przedniego patrz dane techniczne ciągnika i maszyny montowanej czołowo lub obciążnika przedniego albo zmierzyć a 1 [m] Odległość od środka przedniej osi do środka przyłączy na dźwigniach dolnych a 2 [m] Odległość od środka przyłącza dźwigni dolnych do środka ciężkości dołączonej maszyny lub obciążnika przedniego (odstęp punktu ciężkości) patrz Instrukcja Obsługi ciągnika lub zmierzyć patrz dane techniczne ciągnika i maszyny montowanej czołowo lub obciążnika przedniego albo zmierzyć b [m] Rozstaw osi ciągnika patrz Instrukcja Obsługi lub dowód rejestracyjny ciągnika lub zmierzyć c [m] Odstęp od środka tylnej osi do środka przyłącza na dźwigniach dolnych patrz Instrukcja Obsługi lub dowód rejestracyjny ciągnika lub zmierzyć 60 Cenius BAG

61 Wyliczenie wymaganego minimalnego balastowania przodu G V min ciągnika dla zachowania zdolności kierowania Uruchomienie G F = c TV b + 0,2 TL b a b H V min + Wynik obliczenia minimalnego obciążenia G V min, jakie jest wymagane z przodu ciągnika należy wpisać do tabeli (rozdział ) Obliczenie rzeczywistego nacisku na oś przednią T V tat T V tat G = V ( a + b) + T b V b F H c Wynik obliczenia rzeczywistego obciążenia osi przedniej oraz dopuszczalne obciążenie podane w instrukcji obsługi ciągnika należy wpisać do tabeli (rozdział ) Obliczenie rzeczywistego ciężaru całkowitego kombinacji ciągnika i maszyny G = G + T + F tat V L H Wynik obliczenia rzeczywistego ciężaru całkowitego oraz ciężar dopuszczalny podany w instrukcji obsługi ciągnika należy wpisać do tabeli (rozdział ) Obliczenie rzeczywistego nacisku na oś tylną T H tat T H tat = G tat T V tat Wynik obliczenia rzeczywistego obciążenia osi tylnej oraz dopuszczalne obciążenie osi tylnej podane w instrukcji obsługi ciągnika należy wpisać do tabeli (rozdział ) Nośność ogumienia Do tabeli (rozdział ) należy wpisać dwukrotną wartość (dwie opony) dopuszczalnej nośności opon (patrz dokumenty wydane przez producenta opon). Cenius BAG

62 Uruchomienie Tabela Wartość rzeczywista zgodnie z obliczeniem Wartość dopuszczalna zgodnie z instrukcją ciągnika Podwójna dopuszczalna nośność opon (dwie opony) Minimalne balastowanie przód / tył / kg Masa całkowita kg kg -- Nacisk na oś przednią kg kg kg Nacisk na oś tylną kg kg kg Z dowodu rejestracyjnego swojego ciągnika spisać dopuszczalne wartości dla całkowitej masy ciągnika, obciążenia osi i nośności ogumienia. Rzeczywiste wartości muszą być mniejsze lub równe ( ) wartościom dopuszczalnym! OSTRZEŻENIE Niebezpieczeństwo przygniecenia, przycięcia, pochwycenia, wciągnięcia i uderzenia na skutek niewystarczającej stabilności oraz niewystarczającej zdolności kierowania i hamowania ciągnika! Dołączenie maszyny do ciągnika ustalonego na podstawie dokonanych przeliczeń jest zabronione, jeśli nawet tylko jedna z rzeczywistych, wyliczonych wartości jest większa od wartości dopuszczalnej. na ciągniku nie jest zamocowany obciążnik przedni (jeśli jest konieczny) do uzyskania wymaganego, minimalnego balastowania przodu (G V min ). 62 Cenius BAG

63 Uruchomienie Ciągnik należy wybalastować obciążnikami przodu lub tyłu także wtedy, gdy przekroczone zostało obciążenie tylko jednej z osi. Przypadki szczególne: Jeśli poprzez masę maszyny zawieszonej z przodu ciągnika (GV) nie zostało osiągnięte minimalne wybalastowanie przodu (GV min), należy dodatkowo zamontować obciążniki przodu ciągnika! Jeśli poprzez masę maszyny zawieszonej z tyłu ciągnika (GH) nie zostało osiągnięte minimalne wybalastowanie tyłu (GH min), należy dodatkowo zamontować obciążniki tyłu ciągnika! Warunki pracy ciągnika z maszynami zawieszanymi OSTRZEŻENIE Niebezpieczeństwo złamania części składowych przy pracy z niedopuszczalnymi kombinacjami urządzeń łączących! Uważać, aby urządzenie łączące w ciągniku spełniało warunki w zakresie rzeczywistego pionowego obciążenia zaczepu zmienione przez pionowe obciążenie zaczepu obciążenie osi oraz masa ciągnika znajdowały się w obrębie dopuszczalnych granic. W razie wątpliwości, dokonać przeważenia. statyczne, rzeczywiste obciążenie osi tylnej nie przekraczało dopuszczalnego obciążenia osi tylnej zachowana była dopuszczalna całkowita masa ciągnika nie zostały przekroczone dopuszczalne nośności ogumienia ciągnika Maszyny bez własnego układu hamulcowego OSTRZEŻENIE Zagrożenie przygnieceniem, obcięciem, pochwyceniem, wciągnięciem i uderzenie na skutek niewystarczającej zdolności hamowania ciągnika! Ciągnik musi osiągać zakładane przez jego producenta opóźnienia hamowania także z doczepioną maszyną. Jeśli maszyna nie posiada własnego układu hamulcowego, rzeczywista masa ciągnika musi być większa lub równa ( ) rzeczywistej masie doczepionej maszyny. W niektórych krajach obowiązują inne przepisy. Przykładowo w Rosji masa ciągnika musi być dwa razy większa od masy doczepionej do niego maszyny. maksymalna dopuszczalna prędkość jazdy wynosi 25 km/h, w Rosji 10 km/h. Cenius BAG

64 Uruchomienie 6.2 Zabezpieczenie ciągnika / maszyny przed niezamierzonym przetoczeniem OSTRZEŻENIE Niebezpieczeństwo przygniecenia, przycięcia, obcięcia, pochwycenia, owinięcia, wciągnięcia, pochwycenia i uderzenia przy wykonywaniu czynności na maszynie, przez niezamierzone opuszczenie podniesionej, niezabezpieczonej maszyny przez hydraulikę TUZ ciągnika niezamierzone opuszczenie podniesionych, niezabezpieczonych części maszyny niezamierzone uruchomienie i niezamierzone przetoczenie kombinacji ciągnik - maszyna. Zabezpieczyć ciągnik i maszynę przed wszystkimi czynnościami, które mogą powodować niezamierzone uruchomienie oraz przetoczenie maszyny. Zabronione jest wykonywanie na maszynie wszelkich czynności takich jak np. prace montażowe, ustawianie, usuwanie usterek, czyszczenie i konserwacja oraz dokonywanie napraw gdy maszyna jest napędzana. tak długo, jak przy dołączonym wałku przekaźnikowym / instalacji hydraulicznej, pracuje silnik ciągnika. gdy kluczyk włożony jest do stacyjki i silnik ciągnika przy dołączonym wałku przekaźnikowym / instalacji hydraulicznej, może zostać przypadkowo uruchomiony. gdy ciągnik i maszyna nie są zabezpieczone przed przetoczeniem swoimi hamulcami postojowymi gdy ruchome części maszyny nie są zablokowane przez nieprzewidzianymi ruchami. Szczególnie przy takich pracach istnieje niebezpieczeństwo kontaktu z niezabezpieczonymi częściami. 1. Opuścić uniesioną maszynę / uniesione, niezabezpieczone części maszyny. W ten sposób zapobiegnie się nieprzewidzianemu opuszczeniu. 2. Wyłączyć silnik ciągnika. 3. Wyjąć kluczyk ze stacyjki. 4. Zaciągnąć hamulec postojowy ciągnika. 5. Zabezpieczyć maszynę przed niezamierzonym przetoczeniem (tylko maszyny zaczepiane) na równym terenie za pomocą klinów podkładanych pod koła i hamulcem postojowym (jeśli jest). na silnie nierównym terenie lub na pochyłościach za pomocą klinów podkładanych pod koła i hamulcem postojowym. 64 Cenius BAG

65 Do- i odłączanie maszyny 7 Do- i odłączanie maszyny Przy dołączaniu i dołączaniu maszyn przestrzegać wskazówek z rozdziału "Wskazówki bezpieczeństwa dla użytkownika", strona 24. OSTRZEŻENIE Niebezpieczeństwo przygniecenia przez przypadkowe uruchomienie i niezamierzone przetoczenie ciągnika i maszyny podczas do- i odłączania maszyny! Przed wejściem między ciągnik i maszynę w celu jej do- lub odłączenia należy zabezpieczyć ciągnik i maszynę przed przypadkowym uruchomieniem i niezamierzonym przetoczeniem, patrz strona 64. OSTRZEŻENIE Niebezpieczeństwo przygniecenia i uderzenia między tyłem ciągnika a maszyną podczas jej do- i odłączania! Zabrania się uruchamiania hydrauliki TUZ ciągnika tak długo, jak między tyłem ciągnika a maszyną znajdują się ludzie. Elementy ustalające hydrauliki TUZ ciągnika uruchamiać tylko z przewidzianego do tego celu miejsca obok ciągnika. nigdy nie uruchamiać TUZ jeśli ktokolwiek znajduje się w strefie zagrożenia między ciągnikiem a maszyną. Cenius BAG

66 Do- i odłączanie maszyny 7.1 Dołączanie maszyny OSTRZEŻENIE Niebezpieczeństwo przygniecenia i / lub uderzenia w strefie między ciągnikiem a maszyną podczas dołączania maszyny! Przed dojechaniem do maszyny należy usunąć wszystkie osoby ze strefy zagrożenia między ciągnikiem a maszyną. Przeszkolony pomocnik może, jako osoba wskazująca, znajdować się tylko obok pojazdów a wejść między nie może dopiero po ich całkowitym zatrzymaniu. OSTRZEŻENIE Niebezpieczeństwo przygniecenia, przycięcia, pochwycenia, wciągnięcia i uderzenia zagrażające ludziom, gdy maszyna odłączy się w niezamierzony sposób od ciągnika! Należy w przepisowy sposób wykorzystywać do łączenia ciągnika i maszyny przewidziane do tego celu zespoły. Przy dołączaniu maszyny do hydrauliki TUZ należy uważać, aby kategorie zaczepu ciągnika i maszyny były bezwzględnie ze sobą zgodne. Do dołączania maszyny wykorzystywać wyłącznie sworznie dźwigni górnej i dźwigni dolnych dostarczone wraz z maszyną. Przy każdym dołączaniu maszyny do ciągnika sprawdzać sworznie dźwigni górnej i dźwigni dolnych pod względem widocznych braków. Przy wyraźnych śladach wytarcia należy sworznie dźwigni górnej i dźwigni dolnych wymienić. Sworznie dźwigni górnej i dźwigni dolnych należy za pomocą składanych zawleczek zabezpieczyć przed rozłączeniem w punktach ich mocowania na ramie TUZ. Przed ruszeniem z miejsca sprawdzić wzrokowo, czy haki dźwigni górnej i dźwigni dolnych są prawidłowo zaryglowane. OSTRZEŻENIE Przy niezgodnym z przeznaczeniem użyciem ciągnika istnieje niebezpieczeństwo złamania, niedostatecznej stabilności oraz niewystarczającej zdolności kierowania i hamowania ciągnikiem! Maszynę mogą Państwo łączyć tylko z takimi ciągnikami, które się do tego celu nadają. Patrz rozdział "Kontrola przydatności ciągnika", strona 59. OSTRZEŻENIE Niebezpieczeństwo spowodowane brakiem energii zasilania między ciągnikiem a maszyną na skutek uszkodzenia przewodów zasilających! Przy dołączaniu przewodów zasilających zwracać uwagę na prawidłowy przebieg tych przewodów. Przewody zasilające muszą przy wszystkich ruchach zawieszanej lub zaczepianej maszyny swobodnie przebiegać bez naprężeń, załamań lub tarcia. nie mogą ocierać o części obce. 66 Cenius BAG

67 Do- i odłączanie maszyny 1. Zamocować tuleje kuliste za pomocą sworzni dźwigni dolnych maszyny. 2. Kuliste tuleje zawsze zabezpieczać składanymi zawleczkami przed niezamierzonym rozłączeniem. 3. Przed dojechaniem do maszyny należy usunąć wszystkie osoby ze strefy zagrożenia między ciągnikiem a maszyną. 4. Przed podłączeniem maszyny do ciągnika najpierw podłączyć przewody zasilające do ciągnika 4.1Ciągnikiem dojechać do maszyny tak, aby między ciągnikiem a maszyną pozostawało nieco wolnej przestrzeni (ok. 25 cm). 4.2Zabezpieczyć ciągnik przed przypadkowym uruchomieniem i niezamierzonym przetoczeniem. 4.3Kuppeln Sie die Versorgungsleitungen mit dem Traktor 4.4 Haki dolnych dźwigni zaczepu ciągnika ustawić tak, aby znajdowały się równo z punktami dołączania maszyny. 5. Cofnąć ciągnikiem dalej do maszyny tak, aby dolne punkty zaczepu maszyny automatycznie uchwyciły haki dolnych dźwigni ciągnika. Hak dźwignie dolne rygluje się automatycznie. 6. Przed ruszeniem z miejsca sprawdzić wzrokowo, czy haki dźwigni górnej i dźwigni dolnych są prawidłowo zaryglowane. 7. Unieść wspornik. 8. Wyjąć kliny. Cenius BAG

68 Do- i odłączanie maszyny 7.2 Odłączanie maszyny NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń spowodowane pęknięciem redlicy i odrzuceniem części redlicy! Nie parkować maszyny na zębach! Złożoną maszynę odstawić podwoziem i wspornikiem na poziomej powierzchni o twardym podłożu. Przy odłączaniu maszyny musi przed maszyną pozostać tak dużo wolnego miejsca, aby ciągnik mógł do ponownego dołączenia swobodnie i dokładnie dojechać do maszyny. 1. Zabezpieczyć ciągnik przed przypadkowym uruchomieniem i przetoczeniem, od strony Opuścić wspornik. 3. Maszynę odłączać od ciągnika w następujący sposób: 3.1 Odciążyć dźwignie dolne. 3.2 Odryglować i odłączyć z fotela w ciągniku haki dźwigni dolnych. 3.3 Przestawić ciągnik o ok. 25 cm do przodu. Powstała wolna przestrzeń między ciągnikiem a maszyną umożliwia lepszy dostęp do odłączenia wałka przekaźnikowego i przewodów zasilających. 3.4 Zabezpieczyć ciągnik przed przypadkowym uruchomieniem i przetoczeniem. 3.5 Odłączyć przewody zasilające. 68 Cenius BAG

69 Ustawienia 8 Ustawienia OSTRZEŻENIE 8.1 Głębokość robocza zębów Niebezpieczeństwo przygniecenia, przycięcia, obcięcia, pochwycenia, owinięcia, wciągnięcia, pochwycenia i uderzenia przez niezamierzone opuszczenie podniesionej, niezabezpieczonej maszyny przez hydraulikę TUZ ciągnika. niezamierzone opuszczenie podniesionych, niezabezpieczonych części maszyny. niezamierzone uruchomienie i niezamierzone przetoczenie kombinacji ciągnik - maszyna. Przed rozpoczęciem dokonywania ustawień maszyny należy zabezpieczyć ciągnik i maszynę przed niezamierzonym uruchomieniem i przetoczeniem, patrz strona 64. Podczas regulacji głębokości roboczej zębów przestawiany jest również zespół równający. Cenius BAG

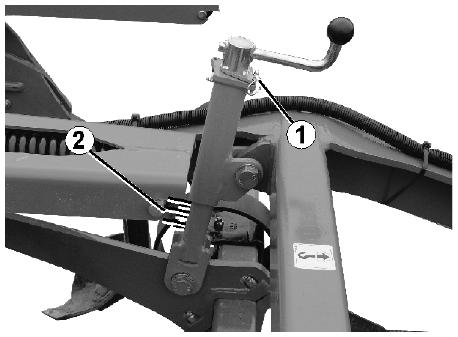

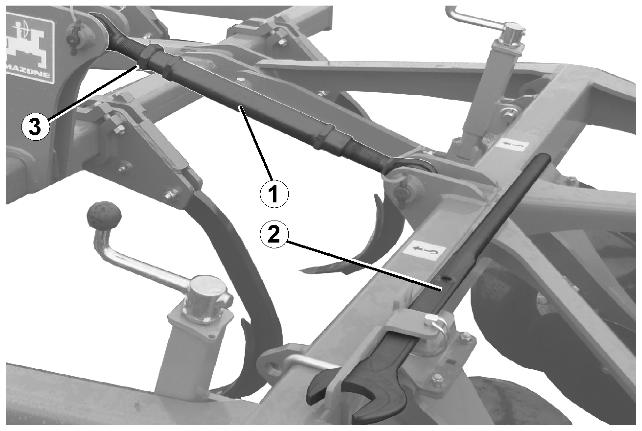

70 Ustawienia Mechaniczne ustawianie głębokości Rys. 41 (1) Wrzeciono (2) Narzędzie do ustawiania długości wrzeciona (w pozycji parkowania) (3) Nakrętka kontrująca Regulacji głębokości roboczej zębów dokonuje się poprzez zmianę długości wrzeciona za pomocą narzędzia. 1. Poluzować nakrętkę kontrującą. 2. Ustawić długość wrzeciona. skrócenie wrzeciona zwiększenie głębokości roboczej wydłużanie wrzeciona zmniejszenie głębokości roboczej 3. Ponownie dokręcić nakrętkę. 4. Po użyciu narzędzie ustawić z powrotem w pozycji parkowania i zabezpieczyć wtyczką składaną. Ustawić identyczną długość obu wrzecion. Jeśli śruba obraca się przy dokręcaniu nakrętki kontrującej, unieść maszynę, aby obciążyć śrubę przez wał. 70 Cenius BAG

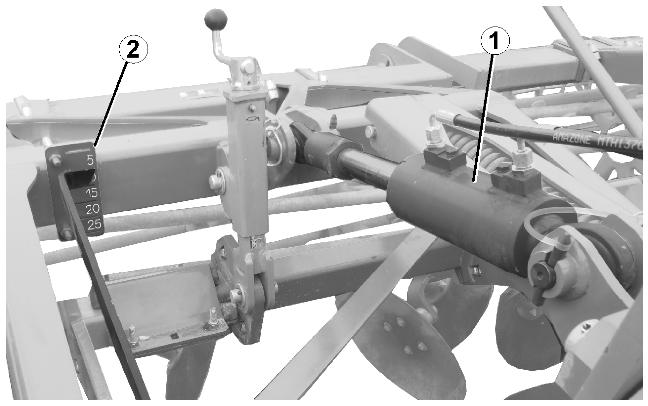

71 Ustawienia Hydrauliczne ustawianie głębokości Rys. 42 (1) Hydrauliczne ustawianie głębokości (2) Skala ze wskazówkami pokazująca głębokość roboczą Wartości skali nie oddają ustawionej głębokości roboczej w cm. Ustawienie głębokości roboczej następuje poprzez zespół sterujący ciągnika zielony. Cenius BAG

72 Ustawienia 8.2 Głębokość robocza zespołu równającego Jeśli zespół równający pozostawia bruzdy za wałem: Głębokość robocza zespołu równającego za duża. Jeśli zęby pozostawiają bruzdy za wałem: Głębokość robocza zespołu równającego za mała Regulacja mechaniczna głębokości roboczej zespołu równającego Dopasowanie głębokości roboczej zespołu równającego do głębokości roboczej zębów możliwe jest za pomocą korbki. 1. Pociągnąć składaną zawleczkę (Rys. 43/1). 2. Ustawić głębokość roboczą przy pomocy korbki. 3. Zabezpieczyć ustawienie za pomocą składanej zawleczki. Obrócić korbkę w prawo. Mniejsza głębokość robocza. Obrócić korbkę w lewo. Większa głębokość robocza. Rys. 43 W taki sam sposób dokonać regulacji głębokości przy wszystkich zespołach regulacyjnych. Skala umieszczona przy zespołach regulacyjnych ułatwia orientację (Rys. 43/2). 72 Cenius BAG

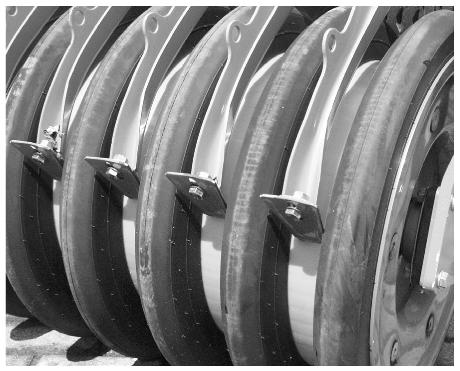

73 Ustawienia 8.3 Ustawienie zgarniaczy Zgarniacze są ustawione fabrycznie. Aby dopasować ustawienie do warunków pracy należy: 1. Zluzować połączenia śrubowe. 2. Ustawić zgarniacze w podłużnych otworach. 3. Dociągnąć śruby. Klinowy wał pierścieniowy Odstęp między zgarniaczami a pierścieniami pośrednimi ustawić tak, aby nie był mniejszy, niż 10 mm, gdyż inaczej wystąpi nadmierne ścieranie. Zębaty wał Campbella Rys. 44 Ustawić odstęp między zgarniaczami a płaszczem wału wynoszący 1 mm. Obracając wał, sprawdzić, czy odstęp 1 mm jest wszędzie zachowany. Zgarniacze z powłoką z węglików spiekanych nie mogą stykać się z płaszczem wału. 8.4 Regulacja kół prowadzących Koła prowadzące ustawić za pomocą grupy otworów w taki sposób, aby przemieszczały się na wysokości ok. 1 do 3 cm nad podłożem. 1. Przestawić dźwignię mimośrodową z pozycji parkowania. 2. Włożyć sworzeń dźwigni mimośrodowej do oporu w odpowiedni otwór w grupie otworów i odciążyć sworzeń zabezpieczający. 3. Usunąć sworzeń zabezpieczający. 4. Ustawić koło prowadzące poprzez uniesienie lub opuszczenie dźwigni. 5. Zamontować sworzeń zabezpieczający i zabezpieczyć składaną zawleczką. 6. Ustawić dźwignię mimośrodową z powrotem w pozycji parkowania i zabezpieczyć. Ustawić identyczną wysokość obu kół prowadzących. Rys. 45 Cenius BAG

74 Jazdy transportowe 9 Jazdy transportowe Podczas jazd transportowych przestrzegać wskazówek z rozdziału "Wskazówki bezpieczeństwa dla użytkownika", strona 26. Przed rozpoczęciem jazdy transportowej sprawdzić prawidłowość dołączenia przewodów zasilających sprawność, czystość i działanie instalacji oświetleniowej układ hamulcowy i hydrauliczny pod względem widocznych usterek działanie układu hamulcowego. Podczas jazd transportowych przestrzegać dopuszczalnej prędkości maksymalnej wynoszącej 25 km/h! OSTRZEŻENIE Niebezpieczeństwo przygniecenia, przycięcia, pochwycenia, wciągnięcia i uderzenia przez niezamierzone odłączenie się zawieszonej / zaczepionej maszyny! Przed rozpoczęciem transportu sprawdzić wzrokowo czy sworznie dźwigni górnej / dźwigni dolnych zaczepu są za pomocą sprężystych, składanych zawleczek, zabezpieczone przed wysunięciem. OSTRZEŻENIE Niebezpieczeństwo przygniecenia, przycięcia, obcięcia, pochwycenia, owinięcia, wciągnięcia, pochwycenia i uderzenia przy nieprzewidzianym ruchu maszyny. Przed wykonaniem jazdy transportowej zabezpieczyć maszynę przed niezamierzonymi ruchami. OSTRZEŻENIE Zagrożenie przygnieceniem, przycięciem, pochwyceniem, wciągnięciem lub uderzeniem na skutek niewystarczającej stabilności maszyny i jej wywrócenia. Sposób jazdy należy dobrać tak, aby w każdej sytuacji w pełni panować nad ciągnikiem z dołączoną do niego maszyną. Uwzględnić przy tym swoje osobiste umiejętności, warunki toru jazdy, ruchu na drodze, widoczność i pogodę, właściwości jezdne ciągnika oraz wpływ zawieszonej na nim lub zaczepionej do niego maszyny. Przed rozpoczęciem jazdy transportowej zablokować boczne ruchy dolnych dźwigni zaczepu ciągnika tak, aby dołączona do niego maszyna nie odbijała podczas jazdy na boki. 74 Cenius BAG

75 Jazdy transportowe OSTRZEŻENIE Przy niezgodnym z przeznaczeniem użyciem ciągnika istnieje niebezpieczeństwo złamania, niedostatecznej stabilności oraz niewystarczającej zdolności kierowania i hamowania ciągnikiem! Zagrożenie to powoduje najcięższe obrażenia do śmiertelnych włącznie. Zwracać uwagę na maksymalną ładowność dołączonej maszyny i dopuszczalne obciążenia osi i pionowe obciążenia zaczepu ciągnika! W koniecznych wypadkach jechać ze zbiornikiem napełnionym tylko częściowo. OSTRZEŻENIE Niebezpieczeństwo upadku z maszyny przy niedozwolonej jeździe na maszynie! Wchodzenie / jazda ludzi na poruszającej się maszynie jest zabroniona. NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń podczas przejazdów transportowych z nadmierną szerokością. Wsunąć zewnętrzne tarcze krawędziowe/zęby krawędziowe i zabezpieczyć! Gęsiostópki/redlice skrzydełkowe: zewnętrzny uchwyt zębów zamontować możliwie najbliżej środka, aby nie przekroczyć dopuszczalnej szerokości transportowej. GreenDrill: W pozycji transportowej podnieść drabinkę. Cenius BAG

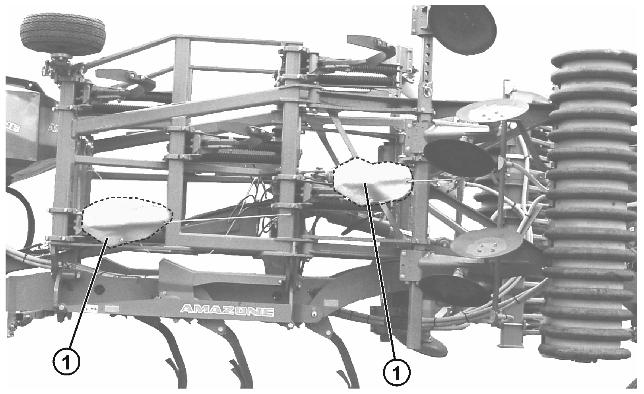

76 Jazdy transportowe 9.1 Zmiana pozycji roboczej na pozycję transportową 1. Uruchomić zespół sterujący żółty. Unieść maszynę za pomocą podwozia. 2. Podnieść dolne dźwignie zaczepu ciągnika. 3. Ustawić obie tarcze krawędziowe w pozycji transportowej. 4. Uruchomić zespół sterujący zielony. Złożyć maszynę. 5. Oba dolne zęby (z lewej i prawej strony) przykryć osłonami (1). Rys. 46: Cenius w pozycji transportowej. Rys. 46 Zagarniacz tylny (opcja) OSTRZEŻENIE Przed złożeniem maszyny Zamontować listwę zabezpieczającą w ruchu drogowym (Rys. 47/3). Ryzyko odniesienia obrażeń w przypadku braku zachowania dopuszczalnej szerokości transportowej. Zablokować zęby sworzniami mocującymi (Rys. 47/1) w pozycji 2. Rys Cenius BAG

77 Praca maszyną 10 Praca maszyną OSTRZEŻENIE Podczas pracy maszyną należy przestrzegać wskazówek z rozdziału "Wskazówki dotyczące bezpieczeństwa użytkownika", od strony 24. Uważać na znaki ostrzegawcze na maszynie. Znaki ostrzegawcze podają Wam ważne dla bezpiecznej pracy maszyną informacje. Przestrzeganie tych wskazówek służy Waszemu bezpieczeństwu! 10.1 Zmiana pozycji transportowej na pozycję roboczą 1. uruchomić zespół sterujący żółty. Unieść maszynę za pomocą podwozia. 2. Podnieść dolne dźwignie zaczepu ciągnika. 3. Osłony obu dolnych zębów ustawić w pozycji parkowania (Rys. 46). 4. pociągnąć linę do odblokowywania zabezpieczenia przed niezamierzonym rozłożeniem i jednocześnie uruchomić zespół sterujący zielony. Rozłożyć maszynę. 5. Ustawić obie tarcze krawędziowe/zęby krawędziowe w pozycji roboczej. 6. uruchomić zespół sterujący żółty. Opuścić maszynę za pomocą podwozia. 7. Opuścić dolne dźwignie zaczepu ciągnika 10.2 Praca Maszyna dołączona jest do ciągnika. Ustawiona jest głębokość robocza zębów i brony talerzowej. Maszyna znajduje się w pozycji roboczej. Należy unikać cofania ciągnikiem z opuszczoną maszyną! Maszynę należy ustawić pokrętłami dolnych dźwigni i ściągaczem dźwigni górnej tak, aby rama maszyny znajdowała się podczas pracy równolegle do podłoża zarówno wzdłużnie jak też poprzecznie! Dolnych dźwigni zaczepu ciągnika nie ustawiać w pozycji pływającej. Cenius BAG

78 Usterki 10.3 Jazda na nawrotach Przy ciasnych zakrętach należy unieść maszynę, aby uniknąć poprzecznego obciążania narzędzi roboczych! Opuszczenie maszyny po wykonaniu nawrotu powinno nastąpić wtedy, gdy kierunek jej ustawienie będzie zgodne z kierunkiem pracy! 11 Usterki Usterka Talerze / rzędy zębów zapchały się materiałem roślinnym. Na wał nasuwa się gleba. Sposób usunięcia Unieść maszynę i ponownie ją opuścić. Unieść maszynę i ponownie ją opuścić. Zmniejszyć głębokość roboczą. Wał ugniatający zapycha się. Dosunąć zgarniacze. 78 Cenius BAG

79 Czyszczenie, konserwacja i naprawy 12 Czyszczenie, konserwacja i naprawy OSTRZEŻENIE Niebezpieczeństwo przygniecenia, przycięcia, obcięcia, pochwycenia, owinięcia, wciągnięcia, pochwycenia i uderzenia przez niezamierzone opuszczenie podniesionej, niezabezpieczonej maszyny przez hydraulikę TUZ ciągnika. niezamierzone opuszczenie podniesionych, niezabezpieczonych części maszyny. niezamierzone uruchomienie i niezamierzone przetoczenie kombinacji ciągnik - maszyna. Przed rozpoczęciem czyszczenia maszyny, konserwacji lub usuwania usterek należy zabezpieczyć ciągnik i maszynę przed przypadkowym uruchomieniem i niezamierzonym przetoczeniem, patrz strona 64. OSTRZEŻENIE Przy konserwacji, naprawach i opiece nad maszyną przestrzegać rozdziału "Wskazówki bezpieczeństwa dla użytkownika" na stronie 29, Podczas prac konserwacyjnych na uniesionej maszynie zawsze stosować odpowiednie wsporniki zabezpieczające. Sprawdzać działanie instalacji oświetleniowej! Przy pracach naprawczych zakończonych malowaniem należy wymieniać tabliczki ze wskazówkami umieszczone na maszynie! Zeszlifowane i uszkodzone części należy wymienić. Należy stosować tylko oryginalne części zamienne! Wszystkie oznakowane punkty smarowania należy smarować odpowiednio do planu smarowania (na stronie 81), względnie smarować w punktach ślizgu i przegubach! Po zakończeniu pracy należy czyścić narzędzia robocze! Cenius BAG

80 Czyszczenie, konserwacja i naprawy 12.1 Czyszczenie Szczególnie starannie nadzorować przewody i węże układu hamulcowego, pneumatycznego i hydraulicznego! Nigdy nie dopuszczać do kontaktu przewodów hamulcowych, pneumatycznych i węży hydraulicznych z benzyną, naftą lub olejami mineralnymi. Po oczyszczeniu maszyny należy ją przesmarować, w szczególności po czyszczeniu myjnią wysokociśnieniową / wytwornicą pary wodnej lub rozpuszczalnikami smarów. Przy stosowaniu i usuwaniu rozpuszczalników przestrzegać obowiązujących przepisów prawa. Czyszczenie myjnią wysokociśnieniową / wytwornicą pary Przy czyszczeniu maszyny myjnią wysokociśnieniową / wytwornicą pary, należy bezwarunkowo przestrzegać następujących punktów: Nie czyścić żadnych części elektrycznych. Nie czyścić żadnych części chromowanych. Nigdy nie kierować strumienia czyszczącego dyszy myjni wysokociśnieniowej/wytwornicy pary bezpośrednio na punkty smarowania, łożyska, tabliczkę znamionową, symbole ostrzegawcze i folie samoprzylepne. Zawsze zachowywać minimum 300 mm odstęp między dyszą czyszczącą myjni wysokociśnieniowej / wytwornicy pary a maszyną. Nastawione ciśnienie myjni wysokociśnieniowej/wytwornicy pary nie może przekraczać 120 barów. Przy posługiwaniu się myjniami wysokociśnieniowymi przestrzegać zasad bezpieczeństwa Smarowanie maszyny (praca warsztatowa) Przesmarować wszystkie smarowniczki (uszczelki utrzymywać w stanie czystym). Maszynę smarować w podanych odstępach czasu. Punkty smarowania maszyny oznakowane są naklejkami z folii (Rys. 48). Przed smarowaniem maszyny starannie oczyścić smarownicę i smarowniczki, aby do łożysk nie dostały się zanieczyszczenia. Całkowicie wycisnąć z łożysk zanieczyszczony smar i zastąpić go nowym. Rys Cenius BAG

81 Czyszczenie, konserwacja i naprawy Środki smarne Do smarowania stosować należy uniwersalne smary zmydlone litem z dodatkami EP. Firma Oznakowanie środków smarnych Normalne warunki pracy Ekstremalne warunki pracy ARAL Aralub HL 2 Aralub HLP 2 FINA Marson L2 Marson EPL-2 ESSO Beacon 2 Beacon EP 2 SHELL Retinax A Tetinax AM Plan smarowania Nazwa Liczba Termin smarowania [h] 1 Łożyska wysięgników Wrzeciono / Siłownik hydrauliczny głębokości zębów Korbka Jarzmo tylne Wysięgnika Siłownik hydrauliczny wysięgnika Belka pociągowa Belka pociągowa Wał tandemowy 4 50 Rys. 49 Cenius BAG

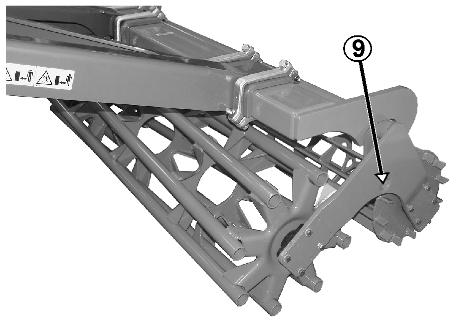

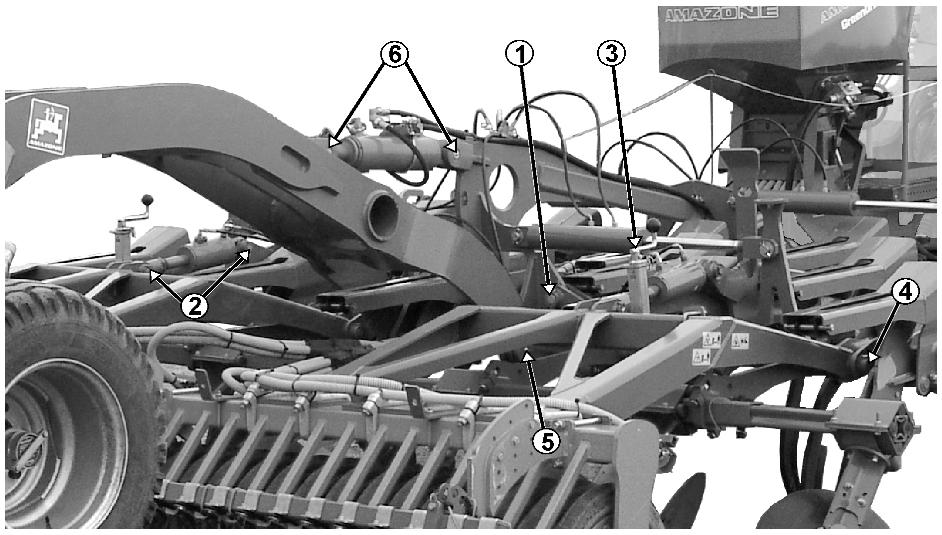

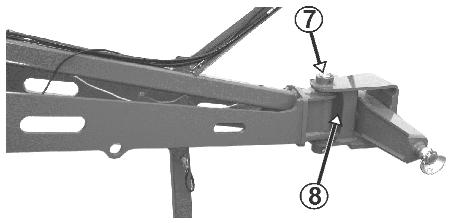

82 Czyszczenie, konserwacja i naprawy Rys. 50 Rys Cenius BAG

83 Czyszczenie, konserwacja i naprawy 12.3 Plan konserwacji zestawienie Prace konserwacyjne i przeglądy wykonywać w okresach przypadających jako pierwsze. Pierwszeństwo mają okresy czasu, przebiegi lub przeglądy wymienione w ewentualnie dostarczonej dokumentacji obcej. Po pierwszej jeździe pod obciążeniem Element Praca konserwacyjna patrz strona Połączenie zębów Kontrola połączenia śrubowego 87 Instalacja hydrauliczna Kontrola braków Kontrola szczelności Koła Kontrola nakrętek szpilek kół 87 Praca warsztatowa 83 X Co tydzień / co każde 50 godzin pracy Element Praca konserwacyjna patrz strona Praca warsztatowa Instalacja hydrauliczna Kontrola braków 83 X Połączenie zębów Kontrola połączenia śrubowego 87 Połączenie walców Kontrola połączenia śrubowego 87 Połączenie wspornika talerzy Kontrola połączenia śrubowego 87 Zgarniacz przy wale Kontrola odstępu 73 Koła Sprawdzić ciśnienie powietrza Kontrola nakrętek szpilek kół 87 Co kwartał / 200 godzin pracy Element Prace konserwacyjne patrz strona Praca warsztatowa Siłowniki hydrauliczne składania Kontrola połączenia śrubowego 87 Cenius BAG

84 Czyszczenie, konserwacja i naprawy W razie potrzeby Element Praca konserwacyjna patrz strona Redlice Wymiana 85 Praca warsztatowa Zęby Wymiana 84 Zabezpieczenie przeciążeniowe Super Talerze XL041 Segmenty talerzy Wymiana sprężyn naciągowych 86 Kontrola zużycia - wymieniać przy minimalnej średnicy 360mm Wymiana 86 X 86 X Sworznie dźwigni dolnych Wymiana 92 X 12.4 Montaż i demontaż zębów (praca warsztatowa) Cenius Special (1) Śruba ścinająca M12 OSTROŻNIE (2) Śruba mocująca M20: maksymalny moment dokręcenia śruby: 210 Nm. W przeciwnym razie zabezpieczenie ścinane nie będzie zapewnione. Zęby i redlice maszyny Cenius można wymieniać na polu. W tym celu należy tylko lekko podnieść maszynę, tak aby zminimalizować zagrożenie niezamierzonym opuszczeniem. Rys Cenius BAG

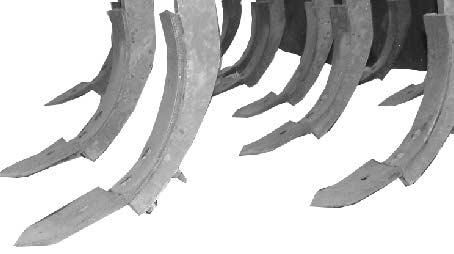

85 Czyszczenie, konserwacja i naprawy 12.5 Wymiana redlic OSTROŻNIE Przy wymianie redlic należy zachować szczególną ostrożność! Zapobiec obracaniu się śrub w czworokątach. Niebezpieczeństwo zranienia o ostre krawędzie! Rys Wymiana redlic Vario-Clip W celu wymontowania redlicy Vario-Clip (Rys. 54/1) należy za pomocą wybijaka wybić kołek rozprężny (Rys. 54/2) do dołu i zdjąć redlicę do przodu. W celu zamontowania redlicy Vario-Clip nasunąć redlicę i zabezpieczyć ją kołkiem rozprężnym. OSTROŻNIE Redlice zbudowane są z materiału utwardzanego. Jeśli przy demontażu używany będzie młotek, to jego uderzenie może odłamać czubek redlicy i spowodować poważne obrażenia ciała! Bezwarunkowo zakładać okulary ochronne i rękawice ochronne! Rys Wymiana redlic C-Mix Podczas wymiany redlic przestrzegać poniższego: Zamontować redlice bez szczeliny równolegle do blachy prowadzącej. W razie potrzeby ustawić redlice we właściwej pozycji za pomocą młotka gumowego lub z tworzywa sztucznego. Moment dokręcenia śrub: 145 Nm. Po 5 godzinach użytkowania skontrolować, czy połączenia śrubowe są dobrze dokręcone. Rys. 55 Cenius BAG

86 Czyszczenie, konserwacja i naprawy 12.6 Wymiana sprężyn naciągowych zabezpieczenia przeciążeniowego (praca w warsztacie) OSTROŻNIE Cenius Super: Jako zabezpieczenie przeciążeniowe zębów służą każdorazowo 2 sprężyny naciągowe o dużym naprężeniu. Do montażu i demontażu sprężyn naciągowych należy koniecznie używać narzędzia. W innym wypadku istnieje niebezpieczeństwo zranienia! Zamawianie przyrządu demontażowego w serwisie / u dystrybutora: Nr art (do Cenius i Centaur, hydr.) Nr art (do Cenius, mech.) Przy wymianie sprężyny wymienić również sworzeń sprężysty. Śruby mocujące przy zębach wymienić na śrubę ISO X Montaż i demontaż segmentów talerzy (praca warsztatowa) Przy demontażu elementów sprężystych (segmenty talerzy) uważać na ich naprężenie! Stosować odpowiednie narzędzia robocze! Do montażu i demontażu segmentów talerzy należy, jako narzędzia pomocnicze, zastosować długie śruby! Rys Wymiana talerzy (praca warsztatowa) Minimalna średnica talerzy: 360 mm. Wymiany talerzy dokonuje się przy na wysięgnikach przy rozłożonej maszynie, na części środkowej przy złożonej maszynie, W celu wymiany talerza odkręcić cztery śruby a po jego wymianie ponownie je dociągnąć. Rys Cenius BAG

87 Czyszczenie, konserwacja i naprawy 12.9 Połączenie zębów Sprawdzić, czy połączenie śrubowe połączenia zębów jest prawidłowo zamocowane. Wymagany moment dociągania: 210 Nm Rys Połączenie walców Sprawdzić, czy połączenie śrubowe połączenia zębów jest prawidłowo zamocowane. Wymagany moment dociągania: 210 Nm W celu prawidłowego zamocowania walców obejmy zaciskowe i ich połączenia śrubowe muszą być zamontowane zgodnie z rys. 43. Rys Połączenie wspornika talerzy Sprawdzić, czy połączenie śrubowe połączenia zębów jest prawidłowo zamocowane. Wymagany moment dociągania: 210 Nm Rys Siłowniki hydrauliczne składania Sprawdzić zamocowanie łożyska sworznia siłownika hydraulicznego. Jeżeli zamocowanie nie jest stabilne, zabezpieczyć tłoczysko za pomocą (wysokowytrzymałego) preparatu zabezpieczającego do śrub i dokręcić nakrętki kontrujące momentem 300 Nm. Cenius BAG

88 Czyszczenie, konserwacja i naprawy Opony / koła Regularnie sprawdzać ogumienie podwozia pod względem uszkodzeń i zamocowania na felgach! Wymagane ciśnienie powietrza w oponach. Opony podwozia: 3,0 bar Koła kopiujące 6,5 bar Wymagany moment dociągania nakrętek / szpilek kół: 350 Nm Regularnie kontrolować Zamocowanie nakrętek kół. Ciśnienie powietrza w oponach. Stosować wyłącznie zalecane przez nas opony i felgi. Prace naprawcze na ogumieniu mogą być wykonywane wyłącznie przez wyspecjalizowany w tym zakresie personel i za pomocą odpowiednich narzędzi montażowych! Montaż opon wymaga odpowiedniej wiedzy oraz zastosowania prawidłowych narzędzi montażowych! Wózek podnośnikowy należy podstawiać tylko pod oznakowane punkty ustawiania! Ciśnienie powietrza w oponach Wymagane ciśnienie powietrza w oponach zależne jest od wielkości opon. udźwigu opon. prędkości jazdy. Trwałość opon zmniejsza się na skutek przeciążenia. zbyt niskiego ciśnienia powietrza. zbyt wysokiego ciśnienia powietrza. Ciśnienie powietrza należy regularnie sprawdzać przy zimnym ogumieniu, czyli przed rozpoczęciem jazdy. Różnica ciśnienia powietrza w oponach kół jednej osi nie może być większa, niż 0,1 bar. Przy szybkiej jeździe lub w gorących warunkach pogodowych ciśnienie powietrza może zwiększyć się o 1 bar. Nie wolno wtedy w żadnym wypadku redukować ciśnienia w oponach, gdyż po ich ochłodzeniu będzie ono zbyt niskie. 88 Cenius BAG

89 Czyszczenie, konserwacja i naprawy Montaż opon (praca warsztatowa) Przed założeniem nowych / innych opon należy usunąć ślady rdzy pojawiające się na felgach w miejscach przylegania opon. Podczas jazdy korozja może spowodować uszkodzenia felg. Przy montażu nowych opon zawsze stosować nowe zaworki do opon bęzdętkowych lub używać dętek. Na zaworki opon zawsze nakręcać osłonki uszczelniające. Cenius BAG

90 Czyszczenie, konserwacja i naprawy Instalacja hydrauliczna (praca warsztatowa) OSTRZEŻENIE Niebezpieczeństwo infekcji na skutek wniknięcia do ciała oleju wydostającego się pod wysokim ciśnieniem z instalacji hydraulicznej! Prace na instalacji hydraulicznej może wykonywać tylko specjalistyczny warsztat! Przed rozpoczęciem prac na instalacji hydraulicznej należy zlikwidować panujące w niej ciśnienie! Przy poszukiwaniu wycieków bezwzględnie posługiwać się odpowiednimi środkami pomocniczymi! Nigdy nie próbować uszczelniania nieszczelnych węży i przewodów hydraulicznych za pomocą dłoni lub palców. Wydostające się pod wysokim ciśnieniem płyny (olej hydrauliczny) mogą przez skórę wniknąć do ciała i spowodować ciężkie zranienia! W wypadku zranienia olejem hydraulicznym natychmiast udać się do lekarza. Niebezpieczeństwo infekcji! Przy dołączaniu węży hydraulicznych do instalacji hydraulicznej ciągnika uważać, aby instalacja hydrauliczna ciągnika oraz dołączanej maszyny była bez ciśnienia! Uważać na prawidłowe przyłączenie węży hydraulicznych. Regularnie sprawdzać wszystkie przewody hydrauliczne i ich złącza pod względem uszkodzenia i zanieczyszczenia. Węże hydrauliczne należy przynajmniej raz w roku poddawać kontroli przez fachowy serwis! Węże hydrauliczne wymieniać w wypadku ich uszkodzenia lub zestarzenia! Używać wyłącznie oryginalnych węży hydraulicznych AMAZONE! Okres użytkowania przewodów hydraulicznych nie może przekroczyć okresu sześciu lat, wliczając ewentualny, najwyżej dwuletni okres ich magazynowania. Również przy prawidłowym magazynowaniu i dopuszczalnym obciążeniu przewody i połączenia ulegają naturalnemu zestarzeniu, dlatego też ich okres przechowywania i użytkowania jest ograniczony. Niezależnie od tego okres użytkowania można ustalić uwzględniając doświadczenia w tym zakresie, a zwłaszcza możliwość potencjalnych niebezpieczeństw. Dla przewodów i połączeń hydraulicznych z materiałów termoplastycznych odpowiednie okresy mogą być inne od podanych. Zużyte oleje należy utylizować zgodnie z przepisami. W sprawach związanych z utylizacją oleju należy kontaktować się z dostawcą oleju! Oleje hydrauliczne należy przechowywać tak, aby dzieci nie miały do nich dostępu! Uważać, aby oleje hydrauliczne nie przedostawały się do gleby i do wody! 90 Cenius BAG

91 Czyszczenie, konserwacja i naprawy Oznakowanie węży hydraulicznych Oznakowanie armatury dostarcza następujących informacji: Rys. 61/... (1) Oznaczenie producenta węża - przewodu hydraulicznego (A1HF) (2) Data produkcji węża - przewodu hydraulicznego (04 / 02 = rok / miesiąc = Luty 2004) (3) Maksymalne dopuszczalne ciśnienie robocze (210 BAR). Rys Okresy konserwacji Po pierwszych 10 godzinach pracy a następnie co każde 50 godzin pracy 1. Sprawdzić szczelność wszystkich części instalacji hydraulicznej. 2. Jeśli to konieczne, dociągnąć złącza śrubunków. Przed każdym uruchomieniem 1. Sprawdzić węże - przewody hydrauliczne pod względem widocznych braków. 2. Zlikwidować miejsca otarć węży - przewodów hydraulicznych. 3. Natychmiast wymienić przetarte lub uszkodzone węże - przewody hydrauliczne Kryteria inspekcyjne dla węży - przewodów hydraulicznych Dla własnego bezpieczeństwa należy przestrzegać następujących kryteriów inspekcyjnych! Węże - przewody hydrauliczne należy wymieniać, jeśli podczas kontroli stwierdzi się następujące kryteria inspekcyjne: Uszkodzenia warstwy zewnętrznej aż do wkładu (np. miejsca otarć, przecięć, rysy). Sparciała warstwa zewnętrzna (tworzenie się rys na materiale węży). Deformacje, które nie odpowiadają naturalnemu kształtowi węży - przewodów. W stanie bezciśnieniowym oraz pod ciśnieniem lub przy zginaniu (np. rozdzielanie się warstw, powstawanie pęcherzy, miejsca zgnieceń, miejsca załamań). Miejsca nieszczelne. Uszkodzenia lub deformacje armatury węży (źle wpływające na szczelność); niewielkie uszkodzenia powierzchni nie stanowią powodu do wymiany. Wydostawanie się węży z armatury. Korozja armatury, zmniejszająca jej funkcje i trwałość. Nieprzestrzeganie wymagań montażowych. Cenius BAG
