System Wczesnego Ostrzegania przed skutkami sztormów

Transkrypt

1 System Wczesnego Ostrzegania przed skutkami sztormów Schemat i koncepcja działania Natalia Brzezowska Uniwersytet Szczecioski Instytut Nauk o Morzu

2

3 Moduł obserwacji Moduł obserwacji, w którym gromadzone są danie niezbędne do modelowania numerycznego, opisującego parametry hydro-meteorologiczne (pomiary falowania, pomiary wiatru, pomiary pływów) oraz pomiary morfologii

4 Pomiary GPS RTK University Uniwersytet of Szczecin INoM, Szczecioski, Laboratory Instytut of Remote Nauk o Morzu, Sensing Zakład and Marine Teledetekcji Cartography, i Kartografii Poland Morskiej (USZ)

5 LiDAR

6 Echosonda

7 Mareografy Dane z mareografów w Dziwnowie listopad 2009 m 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0-0, port falochron

8 Moduł prognozy Moduł prognozy, składający się z numerycznych modeli prognoz: pogody, falowania, wezbrao i morfologii.

9 Model ekohydrodynamiczny poziom morza Model M3D UG (Uniwersytet Gdaoski) Format danych: plik *.txt Aktualizacja: 1/dzieo Prognoza: 48 godz. Serwer

10 Model falowania Model falowania WAM (ICM) Wysokośd fali znacznej - Hs Okres fali - Tp Kierunek fali Dir Aktualizacja: 1/dzieo Prognoza: 84 godz. Serwer

11 Model morfologiczny -XBeach

12 Moduł wspomagania decyzji Moduł wspomagania decyzji, zawierający narzędzia (tj. Wskaźniki Oddziaływania Sztormu) w celu wspierania podejmowania decyzji.

13 Wskaźniki Oddziaływania Sztormu Wskaźnik 1: zalewanie plaży Wskaźnik 2: erozja wydmy Wskaźnik 3: przelanie przez wydmę/ przerwanie wydmy Skala barwna Stopieo zagrożenia brak danych brak zagrożenia małe zagrożenie średnie zagrożenie duże zagrożenie Skala barwna Stopieo zagrożenia brak danych brak zagrożenia małe zagrożenie średnie zagrożenie duże zagrożenie Skala barwna Stopieo zagrożenia brak danych brak zagrożenia małe zagrożenie średnie zagrożenie duże zagrożenie

14 Moduł ostrzegania Moduł ostrzegania, gdzie zagrożenia definiowane są w zależności od lokalnych wartości progowych.

15 Profil reprezentatywny

16 Moduł wizualizacji Moduł wizualizacji, wyświetlający informacje on-line w celu wspomagania decyzji użytkowników koocowych.

17 Schemat Systemu Dane wejściowe Poziom morza Falowanie Morfologia Model Xbeach Wskaźniki Oddziaływania Sztormu (WOS) Zalewanie plaży Erozja wydmy Przelanie/przerwanie wydmy Porównanie wyników modelu Xbeach z wartościami wskaźników oddziaływania sztormu (WOS) Urząd Morski Władzie gminy Przewidywane skutki oddziaływania sztormu publikowane na stronie Internetowej

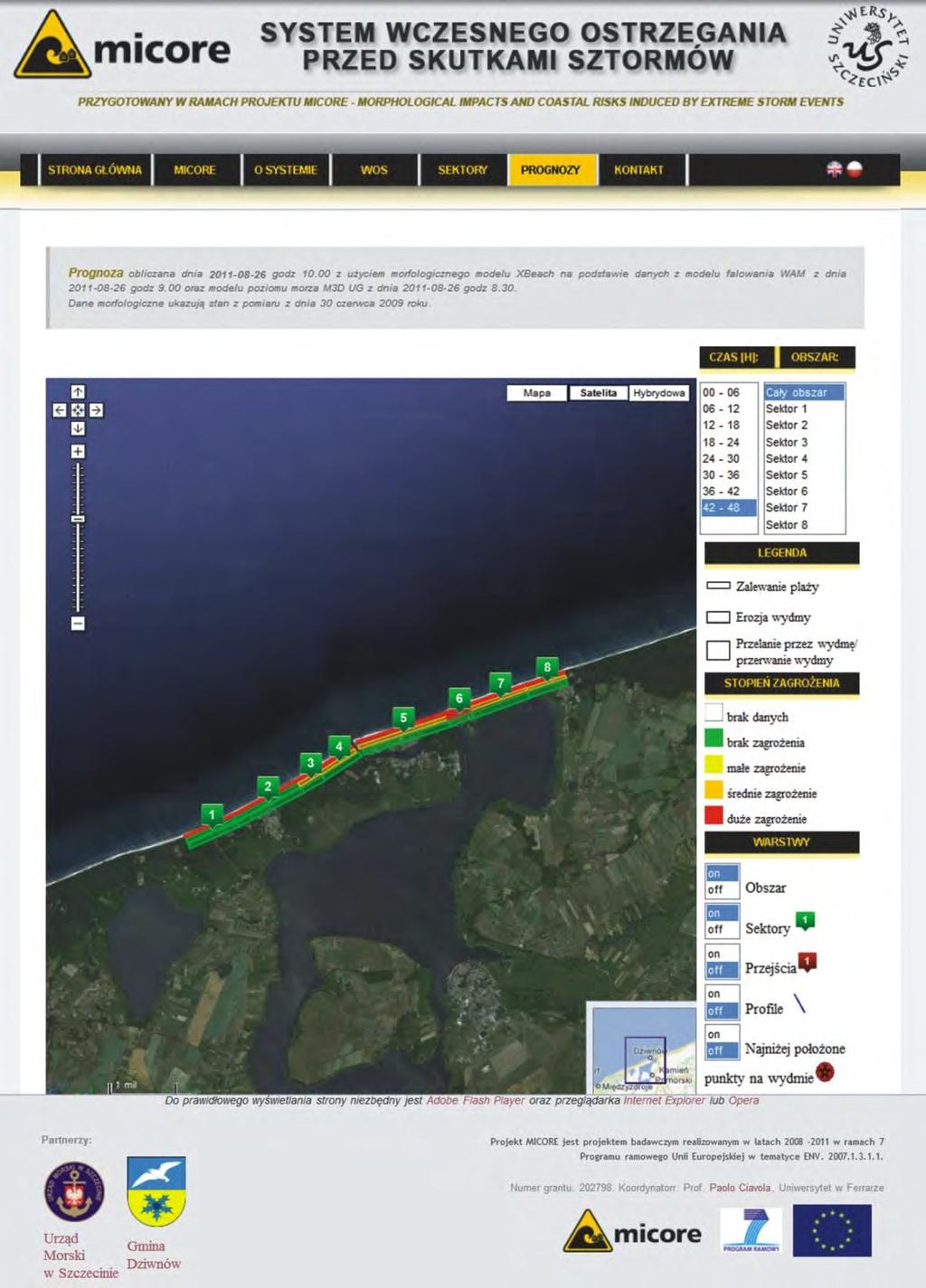

18 Strona internetowa Systemu

19 Podział na sektory
