1 Monitoring brzegu za pomocą kamery video o wysokiej rozdzielczości Paweł Andrzejewski Uniwersytet Szczecioski Instytut Nauk o Morzu Zakład Teledetekcji i Kartografii Morskiej z wykorzystaniem materiałów M. Vousdoukas

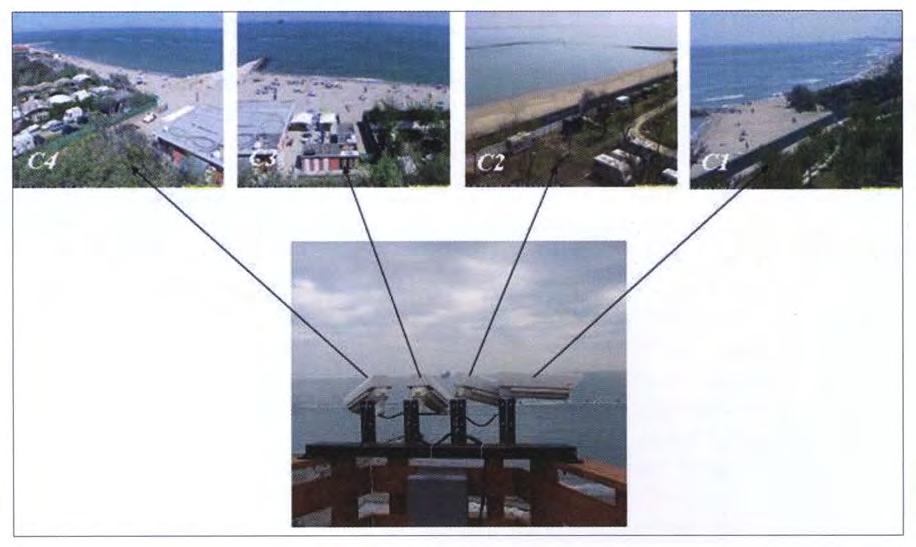

2 Rys historyczny wykorzystania kamer video do obserwacji zmienności brzegu - Pierwsze próby z wykorzystaniem kamer analogowych (przełom lat 70 i 80) - Unowocześnianie systemu, zastosowanie technik cyfrowych (ok. 1985) - Powstanie pierwszego, opartego o linię poleceo programu komputerowego do przetwarzania obrazów z kamer video (1992) - Pierwszy w pełni zautomatyzowany system ARGUS (1992) - Druga generacja ARGUS (2002) z zastosowaniem kamer cyfrowych - Trzecia wersja ARGUS (2005)

3

4 Typy obrazów w systemach do monitoringu brzegu - Snapshot - TIMEX - Sigma / Variance - Obrazy zrektyfikowane obu powyższych typów - Timestack

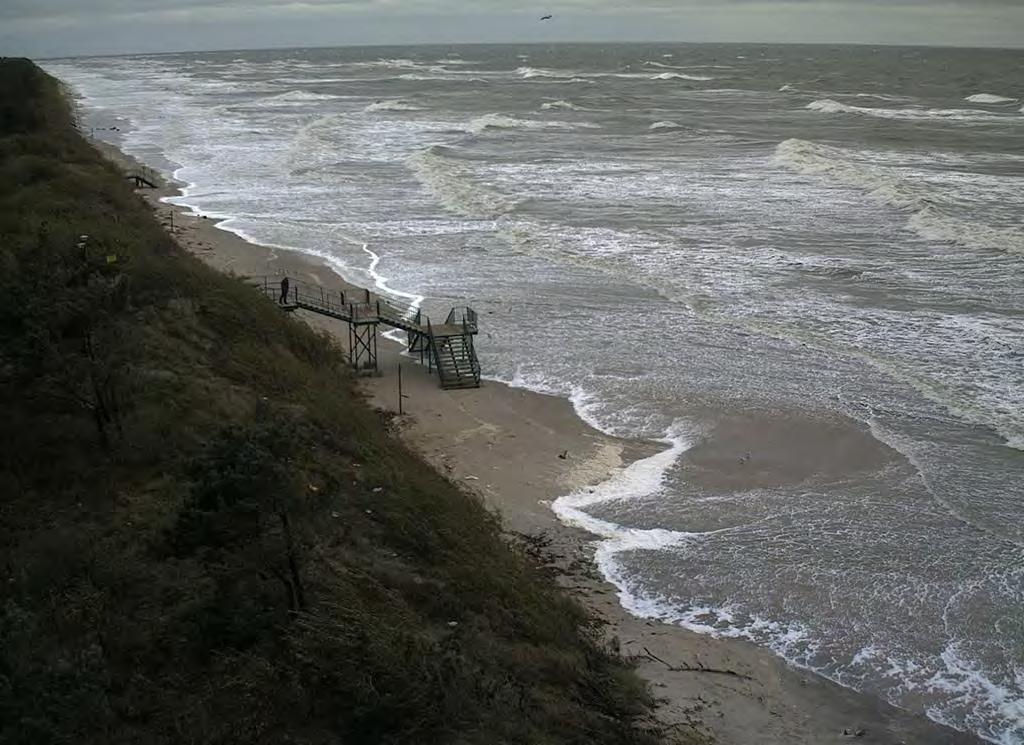

5 SNAPSHOT

6 TIMEX Uśredniona wartośd pixela

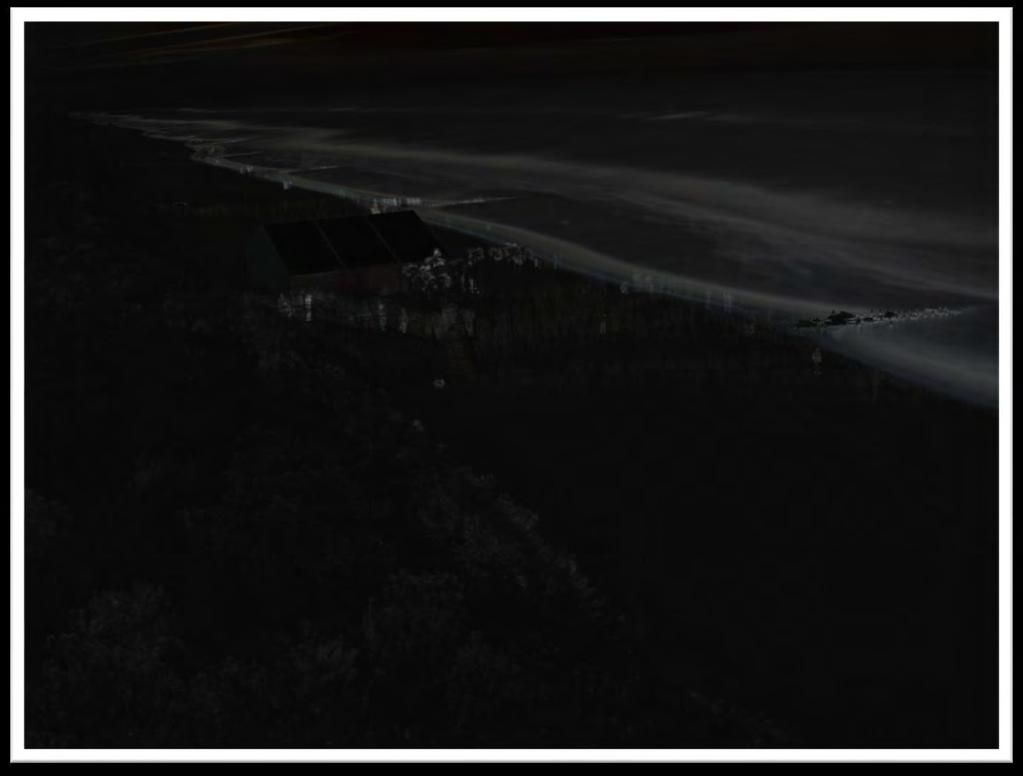

7 SIGMA / VARIANCE Obraz zmienności wartości pixela

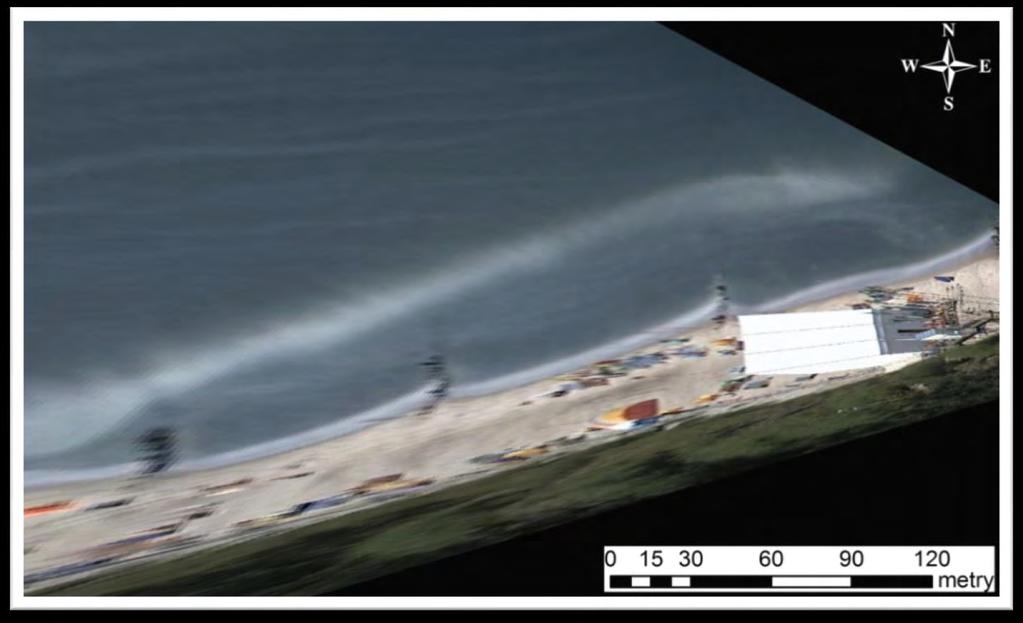

8 Obrazy zrektyfikowane +georeferencje

9 Obrazy zrektyfikowane +georeferencje

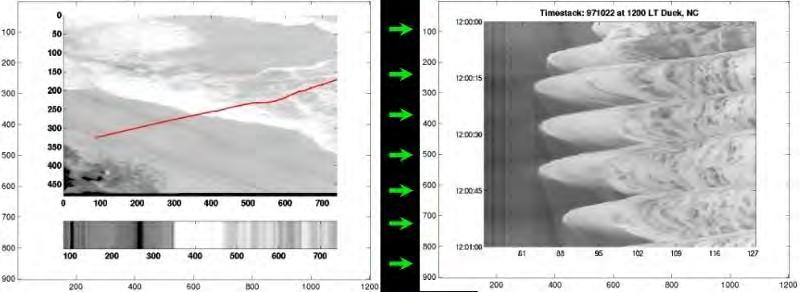

10 Timestack

11 System Uniwersytetu Szczecioskiego - Jedna kamera Mobotix M12 Sec Day&Night - Rozdzielczośd max 2048x1536px (dzieo) - W pełnej rozdzielczości do 1fps - Komputer do codziennej, zautomatyzowanej obróbki zdjęd - Zautomatyzowane tworzenie obrazów TIMEX i VARIANCE - Obecnie praca nad automatycznym usuwaniem dystorsji, georektyfikacją i rozpoznawaniem stref załamania fali oraz położenia linii brzegowej.

12 Ana Nobre Silva / Michaliss Vousdoukas

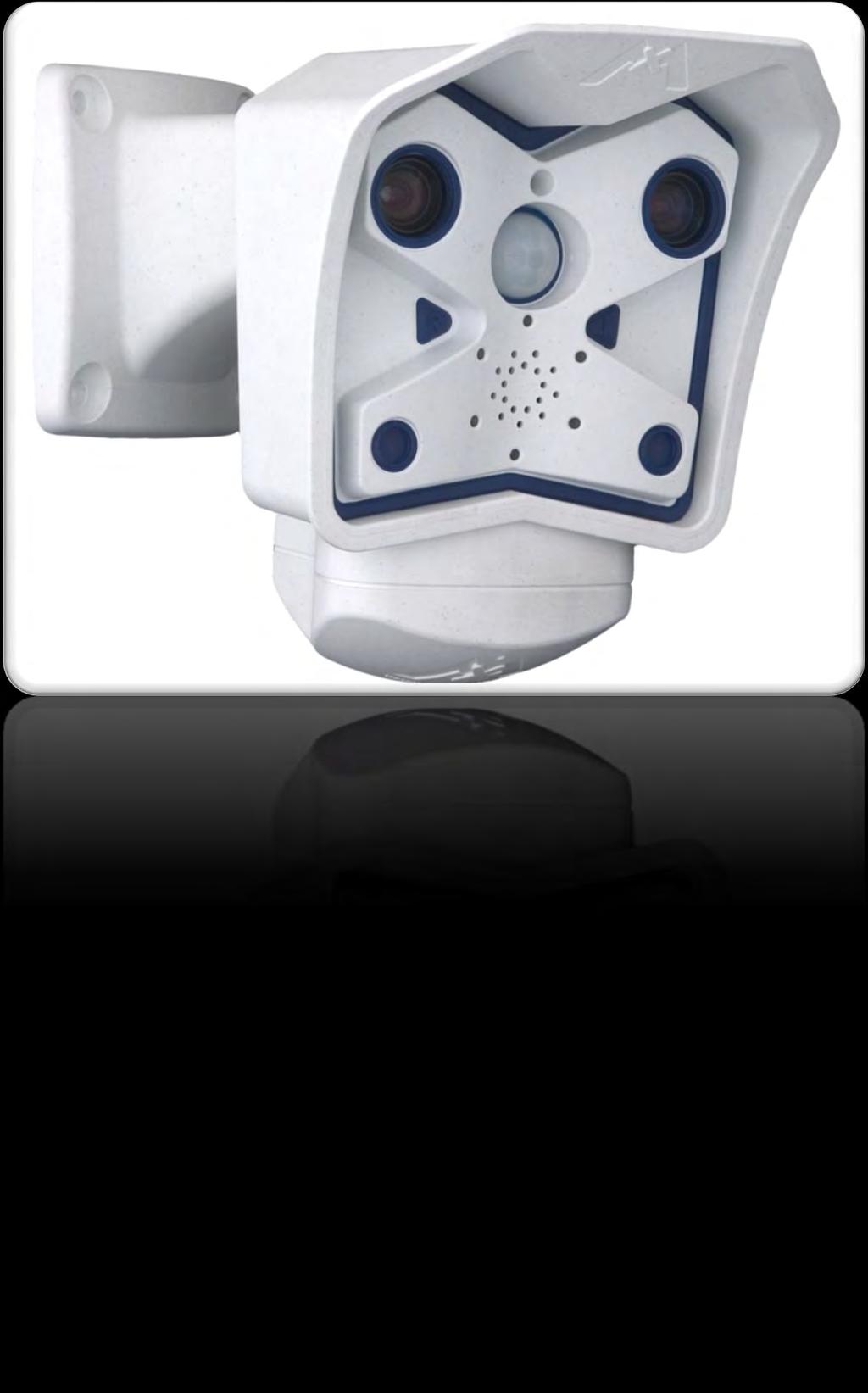

13 Mobotix M12 Sec Day&Night

14 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Kalibracja modeli - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających

15 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Przemieszczanie się wałów rewowych - Kalibracja modeli - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających

16

17 Data i godzina : : : : : : :00 Siła Siła Powierzchnia plaży Kierunek Stan Stan Ciśnienie wiatru wiatru w [m²] wiatru morza OD morza DO atmosferyczne OD DO Stan wody E Z W W W W W

18

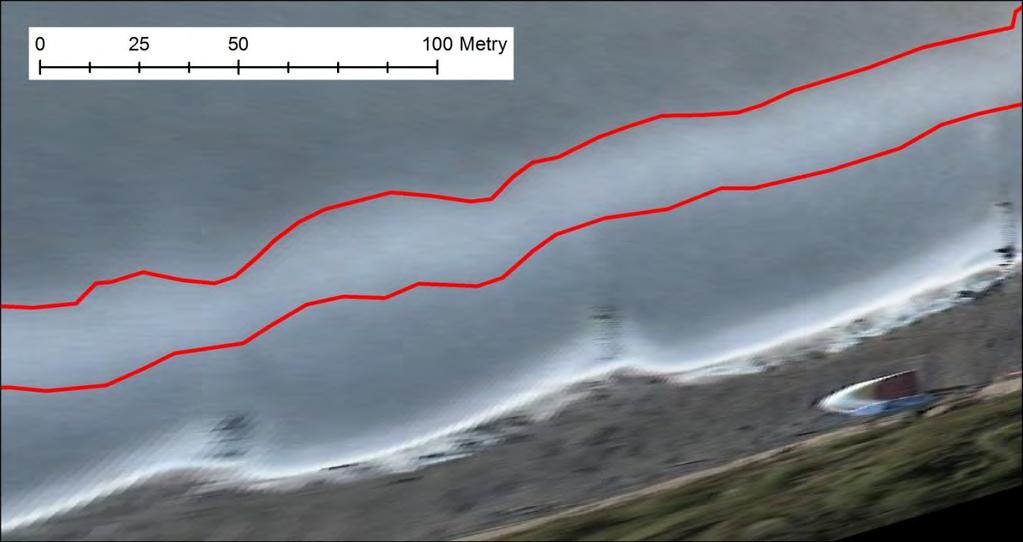

19 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Przemieszczanie się wałów rewowych - Kalibracja modeli - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających

20 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Zmiennośd położenia linii brzegowej - Kalibracja modeli - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających

21 :20

22 :30

23 :40

24 :50

25 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Zmiennośd położenia linii brzegowej - Kalibracja modeli - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających

26 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających

27 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Kalibracja modeli - Detekcja prądów rozrywających

28 Zasięg nabiegania fali na brzeg w poszczególnych dniach Ilośd wystąpieo Zasięg nabiegania fali w [m]

29

30

31 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Kalibracja modeli - Detekcja prądów rozrywających

32 Przykłady zastosowania kamer video do analiz zmienności strefy brzegowej - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Kalibracja modeli - Analiza stref załamania i nabiegania fal na brzeg

33

34

35
