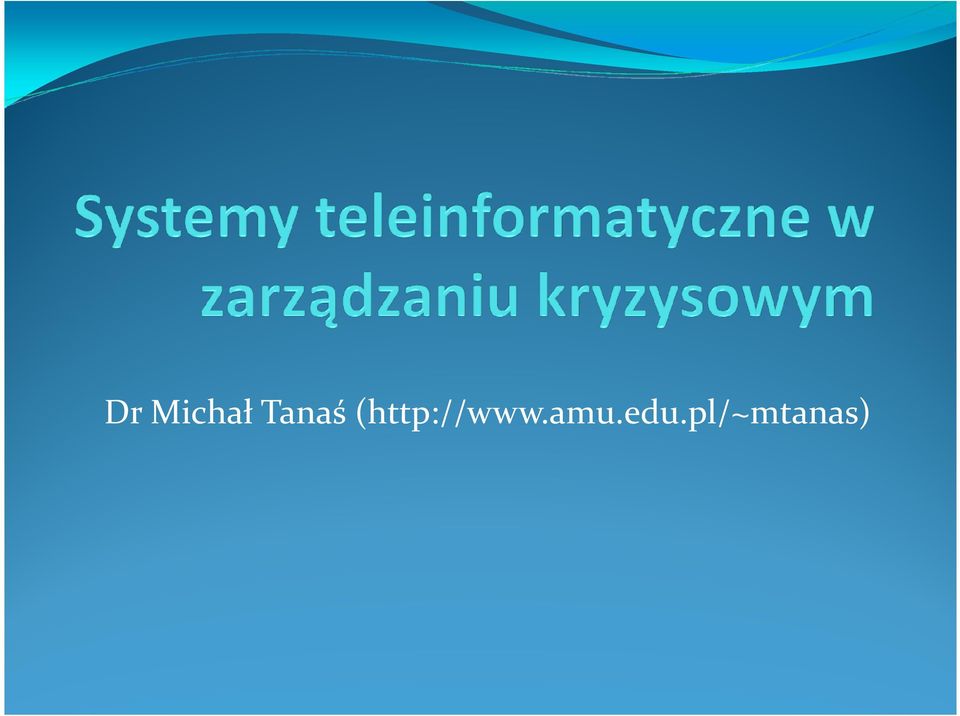

Dr Michał Tanaś(

Transkrypt

1 Dr Michał Tanaś(

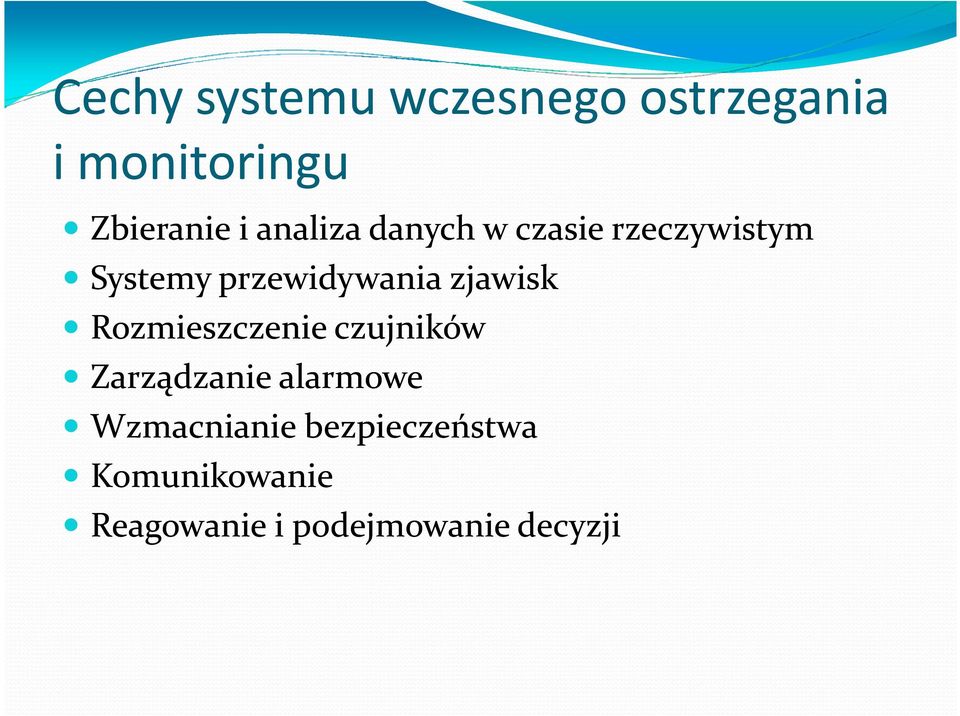

2 Cechy systemu wczesnego ostrzegania i monitoringu Zbieranie i analiza danych w czasie rzeczywistym Systemy przewidywania zjawisk Rozmieszczenie czujników Zarządzanie alarmowe Wzmacnianie bezpieczeństwa Komunikowanie Reagowanie i podejmowanie decyzji

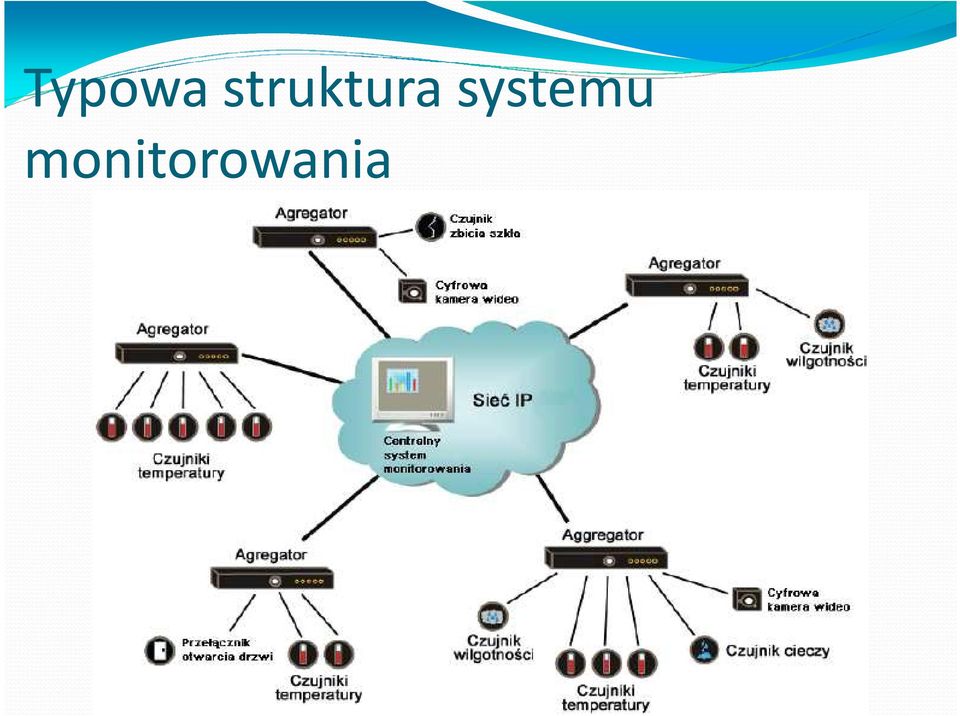

3 Typowa struktura systemu monitorowania

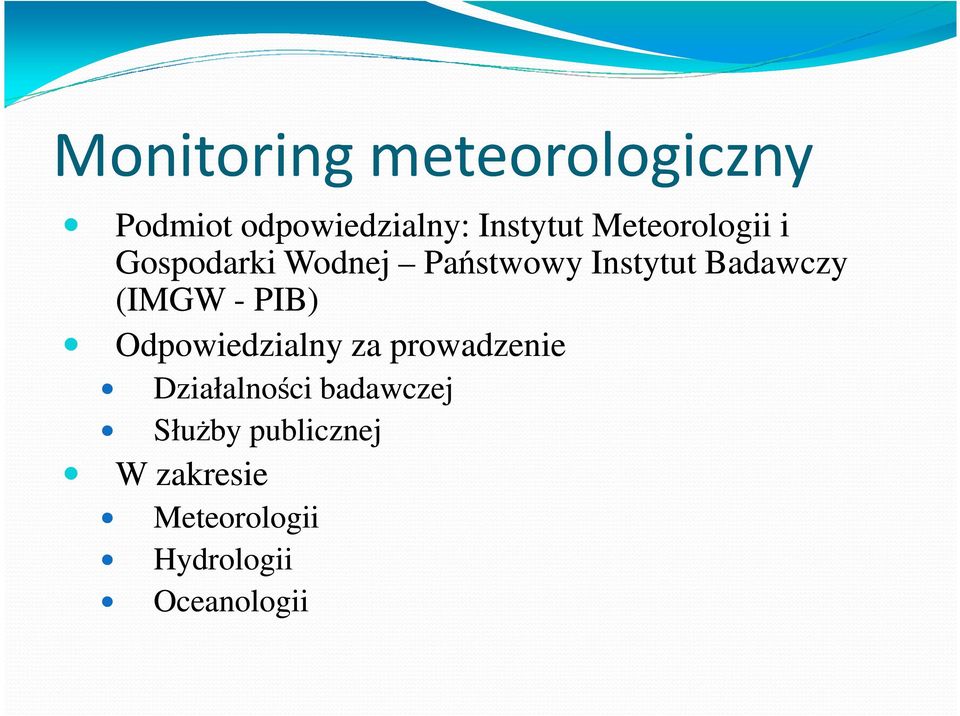

4 Podmiot odpowiedzialny: Instytut Meteorologii i Gospodarki Wodnej Państwowy Instytut Badawczy (IMGW - PIB) Odpowiedzialny za prowadzenie Działalności badawczej Służby publicznej W zakresie Meteorologii Hydrologii Oceanologii

5 Zadania IMGW Prowadzenie prac naukowo-badawczych Utrzymywanie sieci obserwacyjno-pomiarowej Prowadzenie systematycznych obserwacji i pomiarów Zbieranie, przetwarzanie, przechowywanie i udostępnianie danych pomiarowych Opracowywanie i rozpowszechnianie prognoz i ostrzeżeń Ocena stanu technicznego budowli hydrotechnicznych

6 Infrastruktura IMGW system SMOK (System Monitoringu i Osłony Kraju) Około 2000 punktów pomiarowych (stałych i mobilnych) służących do pomiaru: Temperatury Ciśnienia Wilgotności Ilości opadów Siły i kierunku wiatru Poziomu wód Przepływów w rzekach

7 Infrastruktura IMGW - system SMOK 8 radarów meteorologicznych (impulsowych) do śledzenia opadów, w szczególności: położenia intensywności rodzaju

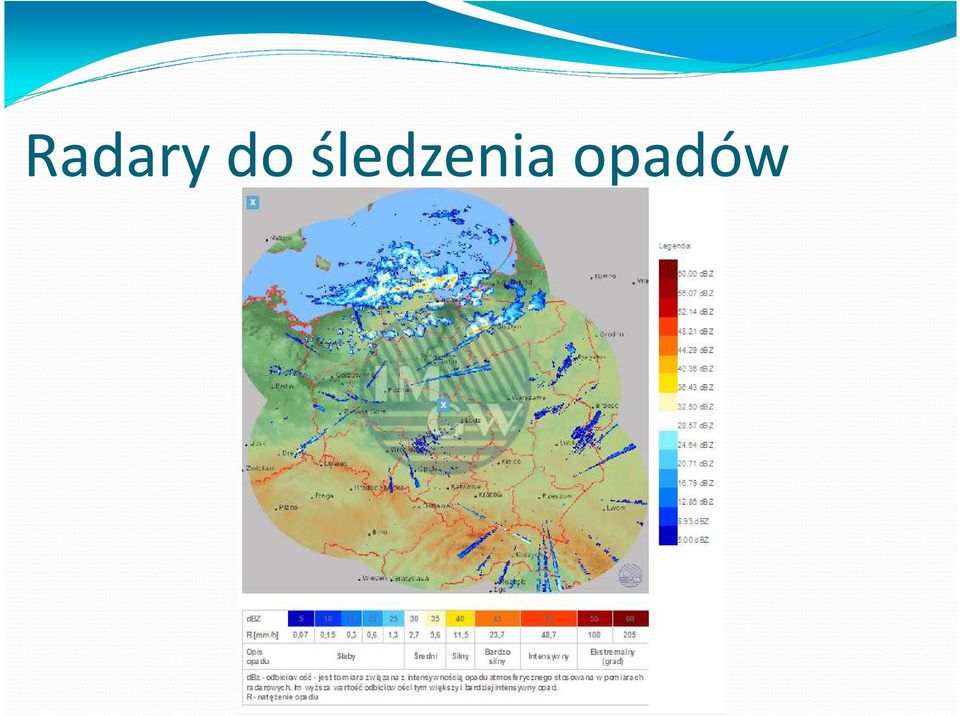

8 Radary do śledzenia opadów

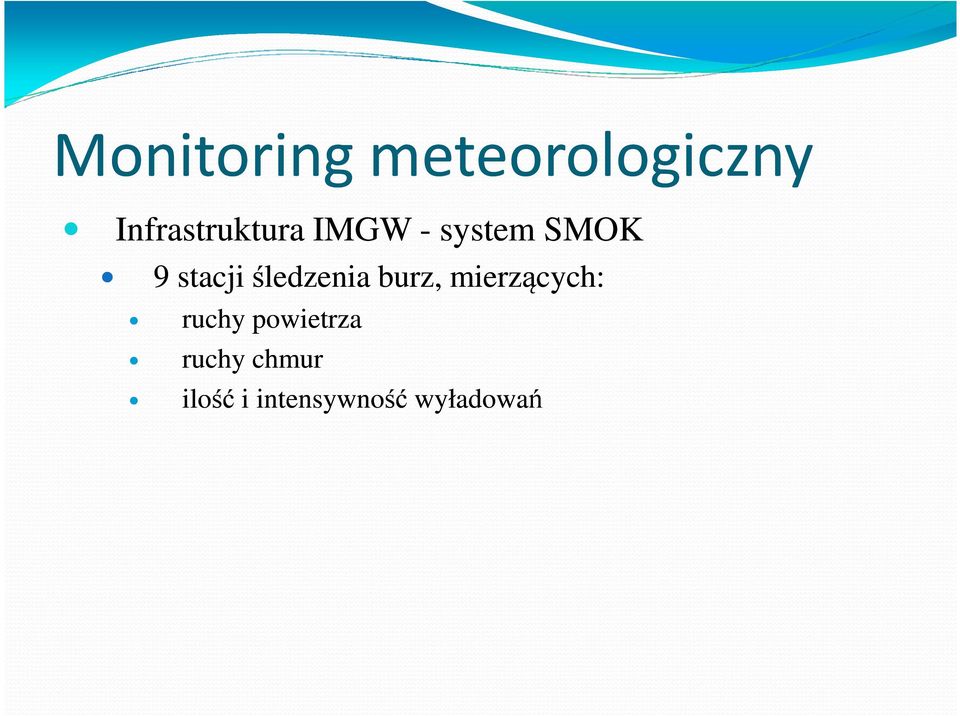

9 Infrastruktura IMGW - system SMOK 9 stacji śledzenia burz, mierzących: ruchy powietrza ruchy chmur ilość i intensywność wyładowań

10 Infrastruktura IMGW - system SMOK 9 stacji śledzenia burz, wykorzystujących m.in. Radary dopplerowskie do śledzenia chmur Macierze fazowe (phased array) do śledzenia zawirowań atmosferycznych Lidary do pomiarów przezroczystości powietrza Sodary (sonary działające w powietrzu) do pomiarów ruchu powietrza

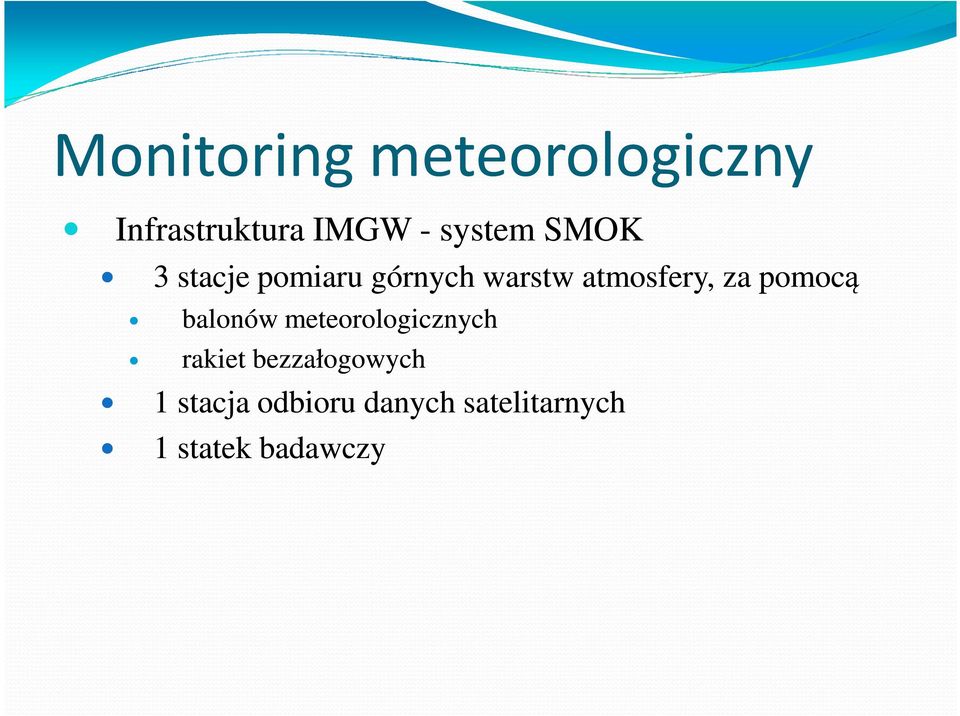

11 Infrastruktura IMGW - system SMOK 3 stacje pomiaru górnych warstw atmosfery, za pomocą balonów meteorologicznych rakiet bezzałogowych 1 stacja odbioru danych satelitarnych 1 statek badawczy

12 Zobrazowanie satelitarne

13 Infrastruktura IMGW - system SMOK Własna sieć WAN (Wide Area Network) Integrująca ośrodki regionalne. Służąca do przesyłania danych pomiarowych. Posiadająca wyjścia do Internetu Włączona w Globalny System Telekomunikacyjny Światowej Organizacji Meteorologicznej (GTS-WMO).

14 Globalny System Telekomunikacyjny Światowej Organizacji Meteorologicznej (GTS-WMO) W jego skład wchodzą Światowa sieć ośrodków wymiany danych meteorologicznych Sieć telekomunikacyjna łącząca ośrodki Aplikacje służące do wymiany danych meteorologicznych

15 Globalny System Telekomunikacyjny Światowej Organizacji Meteorologicznej (GTS-WMO) Działa na zasadzie podaj dalej (store & forward) Podobnie jak poczta elektroniczna Nie wymaga zatem ciągłego utrzymywania łączności Typowa droga komunikatu poprzez GTS-WMO Światowa sieć ośrodków wymiany danych meteorologicznych Sieć telekomunikacyjna łącząca ośrodki Aplikacje służące do wymiany danych meteorologicznych

16

17 Globalny System Telekomunikacyjny Światowej Organizacji Meteorologicznej (GTS-WMO) Typowa droga informacji poprzez GTS-WMO Punkt pomiarowy wysyła dane do lokalnej stacji zbiorczej Lokalna stacja zbiorcza wysyła dane do regionalnej stacji zbiorczej Regionalna stacja zbiorcza przekazuje dane do ośrodka centralnego Ośrodek centralny rozsyła informacje Do pozostałych ośrodków regionalnych wszystkie. Do ośrodków centralnych innych krajów z wybranych stacji (w Polsce 15). Do sąsiednich państw na podstawie umów dwustronnych.

18

19 Infrastruktura IMGW - system SMOK podsystem POK (Podsystem Obsługi Klienta) Udostępnia informacje meteorologiczne podmiotom zewnętrznym (w stosunku do IMGW) Umożliwia dostęp poprzez Komutowane łącza telefoniczne (modemy wdzwaniane ) Dzierżawione łącza telekomunikacyjne Internet

20 Infrastruktura IMGW - system SMOK podsystem POK (Podsystem Obsługi Klienta) Z systemu POK mogą korzystać: Jednostki administracji państwowej i służby publiczne Otrzymują prognozy (wszystkie) Otrzymują ostrzeżenia (wszystkie) Posiadają dostęp do surowych danych pomiarowych Mogą przesyłać wyniki własnych obserwacji

21 Infrastruktura IMGW - system SMOK podsystem POK (Podsystem Obsługi Klienta) Z systemu POK mogą korzystać: Inni zarejestrowani (uprawnieni) użytkownicy Otrzymują te prognozy, które ich dotyczą Otrzymują te ostrzeżenia, które ich dotyczą Mogą przesyłać wyniki własnych obserwacji Nie mają dostępu do surowych danych pomiarowych

22 Infrastruktura IMGW - system SMOK podsystem POK (Podsystem Obsługi Klienta) Z systemu POK mogą korzystać: Użytkownicy anonimowi (dostęp publiczny) Mają dostęp do opublikowanych prognoz Mają dostęp do opublikowanych ostrzeżeń Nie mogą przesyłać wyników własnych obserwacji Nie mają dostępu do surowych danych pomiarowych

23 Infrastruktura IMGW - system SMOK podsystem POK (Podsystem Obsługi Klienta)

24 Udostępniane prognozy Jednostkom administracji państwowej: Prognoza 48-godzinna dwa razy na dobę Prognoza 120-godzinna raz na dobę Ostrzeżenia w razie potrzeby Publicznie Prognoza 72-godzinna raz na dobę Ostrzeżenia w razie potrzeby

25 Stopnie zagrożenia: Stopień 0 (zielony) normalny stan meteorologiczny, brak niebezpiecznych zjawisk. Stopień 1 (żółty) przewidywane są zjawiska meteorologiczne mogące powodować: Szkody materialne Możliwe zagrożenie życia Utrudnienie prowadzenia działalności

26 Stopnie zagrożenia: Stopień 2 (pomarańczowy) przewidywane są zjawiska meteorologiczne mogące powodować: Znaczne szkody materialne Zagrożenie życia Duże utrudnienie prowadzenia działalności Stopień 3 (czerwony) przewidywane są zjawiska meteorologiczne mogące powodować: Katastrofalne szkody materialne Zagrożenie życia Uniemożliwienie prowadzenia działalności

27 Zjawiska przed którymi ostrzega IMGW: Wiatr Roztopy Upał Mróz Opady deszczu Opady śniegu Burze Burze z gradem

28 Zjawiska przed którymi ostrzega IMGW tylko 2 i 3 stopnie ostrzeżeń Zawieje i zamiecie śnieżne Silna mgła Mgła intensywnie osadzająca szadź

29 Zjawiska przed którymi ostrzega IMGW tylko 1 stopień ostrzeżeń Oblodzenie Przymrozki

30 Monitoring Bałtyku Statek badawczy Baltica

31 Monitoring Bałtyku Statek badawczy Baltica Badania meteorologiczne Badanie stanu morza Badania prądów morskich Pomiary temperatury wody Pomiary zasolenia wody Badania zalodzenia Badania zanieczyszczeń

32 System Monitoringu Suszy Rolniczej -SMSR Operatorem jest Instytut Uprawy, Nawożenia i Gleboznawstwa Państwowy Instytut Badawczy (IUNG-PIB) Celem jest przewidywanie strat w uprawach spowodowanych suszą Sposób pomiaru określenie bilansu wodnego, uwzględniającego Ilość opadów Rodzaju gleby Warunków pogodowych

33 System Monitoringu Suszy Rolniczej -SMSR Pobiera dane z sieci posterunków obserwacyjnych IMGW Posiada własną sieć posterunków monitorujących wilgotność gleby Publikuje raporty co 10 dni w okresie kwiecień- październik. Raporty są publicznie dostępne
