1 S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości SYSTEMY SUFITOWE PROGRAM CZĘŚĆ 1 M A D E I N G E R M A N Y

2 PRZEDSIĘBIORSTWO Innowacje i estetyka 3 Siedziba i dystrybucja 4 Partnerzy i współpraca 5 Nowości 6 AMF Thermatex 8 PRZEGLĄD PRODUKTÓW Ochrona przeciwogniowa 10 Akustyka 12 Czystość & Higiena 14 Dźwięk, Światło & Technika Medialna 16 Materiał & Wzornictwo 18 KLASYCZNE WZORY Przegląd 20 Gładkie wzory powierzchni 22 Strukturalne i mikroperforowane wzory powierzchni 24 Perforowane wzory powierzchni 27 ROZWIĄZANIA SYSTEMOWE Przegląd 30 SYSTEM C 32 SYSTEM F 36 SYSTEM I 40 SYSTEM A 44 SERVICE Informacje 48 Referencje 50 Service/Biura 60 Techniczne ustalenia 66 Osoby do kontaktu 72 SPIS TREŚCI W celu stworzenia dla Państwa prostszej i bardziej przejrzystej oferty produktów, usystematyzowaliśmy na nowo nasz program. Niniejsza część I programu zawiera nasz klasyczny program sufitów z wełny mineralnej, jak również przegląd przez specjalne dziedziny produktów: Ochrona Przeciwogniowa, Akustyka, Czystość & Higiena, Dźwięk, Światło & Technika Medialna, Materiały & Wzornictwo. W częściach od 2 do 6 programu otrzymają Państwo wyczerpujące informacje na temat tych grup produktów. Katalogi na ten temat otrzymają Państwo na zapytanie faxem (na końcu katalogu). Pliki można też pobrać z naszej strony internetowej 2

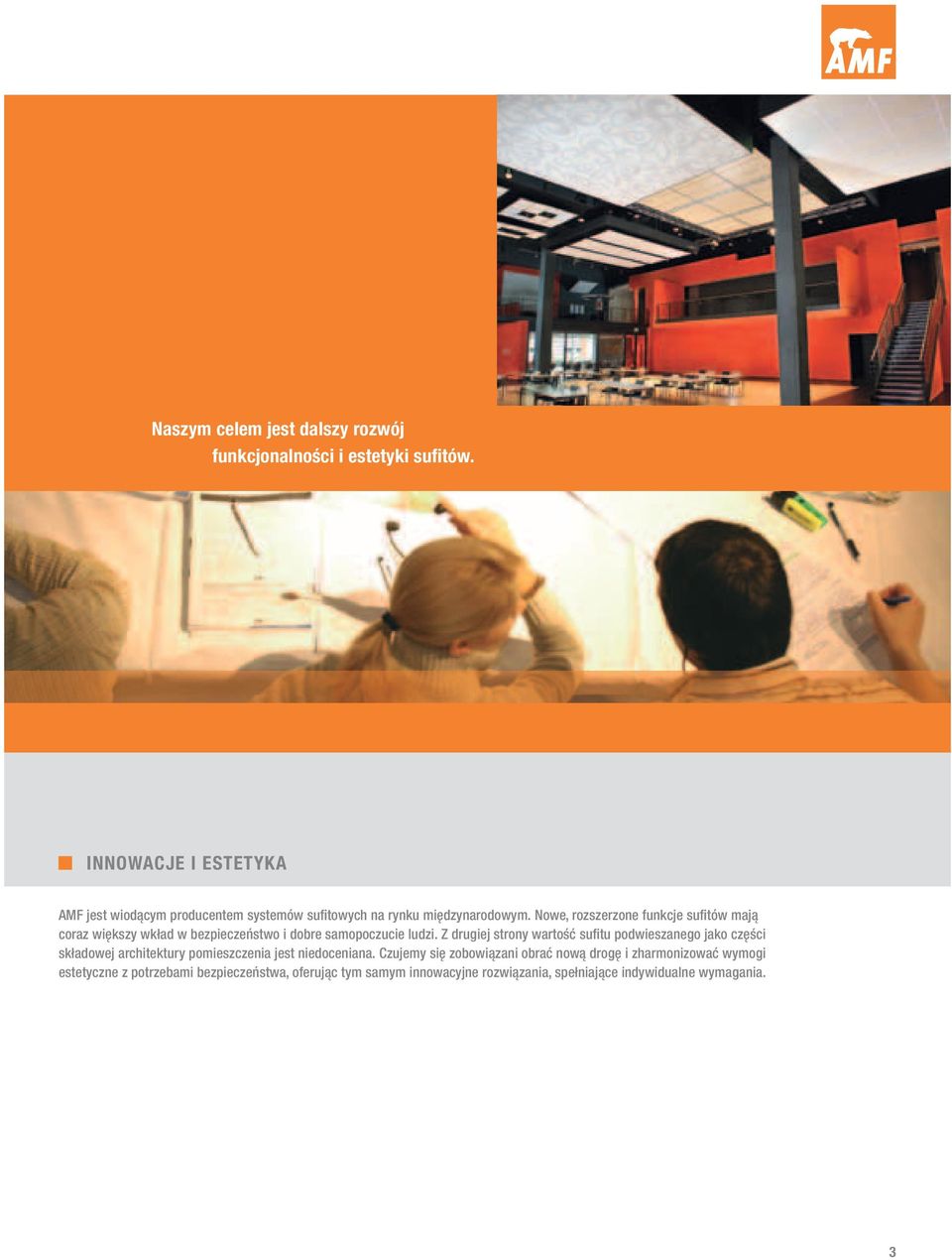

3 Naszym celem jest dalszy rozwój funkcjonalności i estetyki sufitów. INNOWACJE I ESTETYKA AMF jest wiodącym producentem systemów sufitowych na rynku międzynarodowym. Nowe, rozszerzone funkcje sufitów mają coraz większy wkład w bezpieczeństwo i dobre samopoczucie ludzi. Z drugiej strony wartość sufitu podwieszanego jako części składowej architektury pomieszczenia jest niedoceniana. Czujemy się zobowiązani obrać nową drogę i zharmonizować wymogi estetyczne z potrzebami bezpieczeństwa, oferując tym samym innowacyjne rozwiązania, spełniające indywidualne wymagania. 3

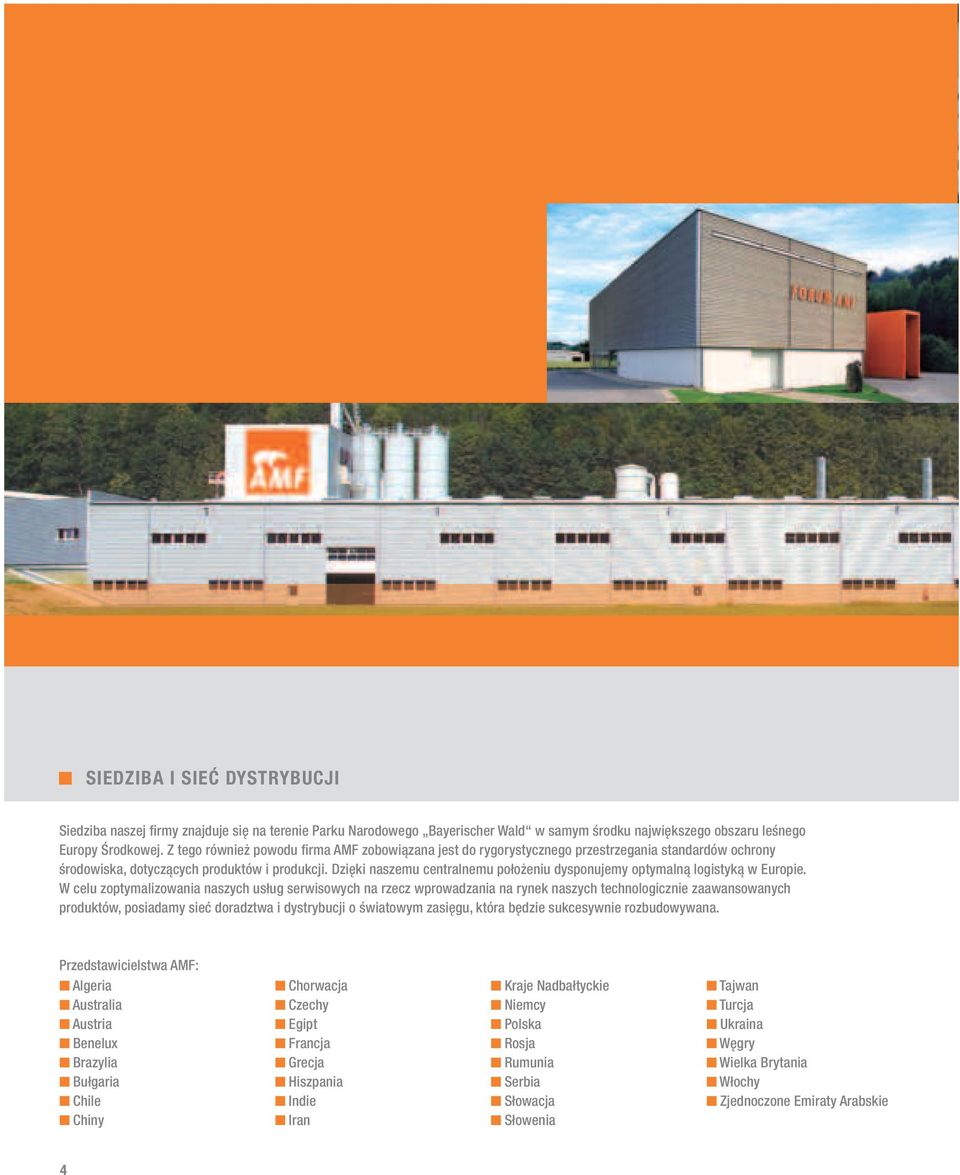

4 SIEDZIBA I SIEĆ DYSTRYBUCJI Siedziba naszej firmy znajduje się na terenie Parku Narodowego Bayerischer Wald w samym środku największego obszaru leśnego Europy Środkowej. Z tego również powodu firma AMF zobowiązana jest do rygorystycznego przestrzegania standardów ochrony środowiska, dotyczących produktów i produkcji. Dzięki naszemu centralnemu położeniu dysponujemy optymalną logistyką w Europie. W celu zoptymalizowania naszych usług serwisowych na rzecz wprowadzania na rynek naszych technologicznie zaawansowanych produktów, posiadamy sieć doradztwa i dystrybucji o światowym zasięgu, która będzie sukcesywnie rozbudowywana. Przedstawicielstwa AMF: Algeria Australia Austria Benelux Brazylia Bułgaria Chile Chiny Chorwacja Czechy Egipt Francja Grecja Hiszpania Indie Iran Kraje Nadbałtyckie Niemcy Polska Rosja Rumunia Serbia Słowacja Słowenia Tajwan Turcja Ukraina Węgry Wielka Brytania Włochy Zjednoczone Emiraty Arabskie 4

5 PARTNERZY I WSPÓŁPRACA Firma Knauf AMF jest przedsiębiorstwem należącym do Grupy Knauf. Dlatego też staramy się konsekwentnie realizować naszą strategię innowacyjną. Inwestycje w moce produkcyjne stworzyły miejsce na nowe dziedziny produktów. Rozwój produktów następuje w ścisłej współpracy z wiodącymi instytutami technologicznymi i badawczymi. Do naszych partnerów należą m.in.: Instytut Fraunhofer, Uniwersytet Techniczny w Monachium, Zakład Doświadczalny Drewno i Sucha Zabudowa, BBM Müller, Instytut ds. Akustyki Peutz, Instytut Badawczy Hoch, itp., jak również krajowe instytuty na wszystkich naszych rynkach zbytu. 5

6 NOWOŚCI AMF Nowe sufity akustyczne THERMATEX Alpha ONE & THERMATEX Alpha HD THERMATEX Alpha ONE THERMATEX Alpha HD THERMATEX Alpha ONE Ta płyta sufitowa wytwarzana w procesie mokrym (wet-felt) osiąga najwyższy współczynnik pochłaniania dźwięku (a w = 1,00). Jest to konieczne dla zminimalizowania czasu pogłosu w pomieszczeniach typu call center, hale montażowe czy sale kinowe. Dzięki białej włókninie akustycznej płyta THERMATEX Alpha ONE daje efekt gładkiej, eleganckiej powierzchni sufitowej. Do zalet płyty należy również jej lekkość oraz trwałość formy. Zalety: Klasa pochłaniania dźwięku A - najwyższe pochłanianie dźwięku Wysoka absorpcja przy niskich frekwencjach Możliwość łączenia z wszystkimi produktami z grupy AMF Acoustic Range Krawędź widoczna bądź ukryta Stabilna forma i łatwa obróbka Nadaje się w 100% do recyklingu THERMATEX Alpha HD To płyta zapewniająca najwyższy poziom pochłaniania dźwięku wśród produktów o formacie panelowym z grupy AMF Acoustic Range. Współczynnik pochłaniania dźwięku a w = 0,90 daje płycie Klasę A według standardu EN ISO Podłużna płyta Alpha HD o długości do 1800 mm sprawdza się świetnie zarówno w pomieszczeniach zamkniętych, jak i korytarzach, gwarantując jednocześnie optymalny poziom absorpcji dźwięku. Wysokiej jakości biała włóknina akustyczna tworzy elegancką, jednolitą powierzchnię, a płyta jest jednocześnie solidna i łatwa w montażu/konserwacji. Zalety: Formaty panelowe do długości 1800 mm Najwyższy współczynnik pochłaniania dźwięku a w = 0,90 Krawędź ukryta AW/SK oraz GN/SK Niewidoczna konstrukcja, efekt gładkich, eleganckich fug Niewielka waga Nadaje się w 100% do recyklingu 6

7 VENTATEC silny jak niedźwiedź! VENTATEC - Nowy profil T od Knauf AMF Już jest nowy system konstrukcji Knauf AMF! MADE IN GERMANY Wybór należy do Państwa - Wybierzcie rozwiązanie, które wychodzi naprzeciw Państwa oczekiwaniom. VENTATEC gwarantuje najwyższą jakość, zapewniając wszechstronność konstrukcji, możliwość wyboru systemu połączeń oraz dużą elastyczność w zakresie logistyki. Oszczędza to czas i zmniejsza koszty. Doskonała jakość materiału, połączona z precyzją wytwarzania na najnowocześniejszych liniach produkcyjnych jest gwarantem niezmiennej, wysokiej jakości profili. Jako wytwórca systemu dostarczamy Państwu płyty sufitowe oraz elementy konstrukcji od jednego producenta najlepiej do siebie dopasowane optymalne logistycznie System modułowy 1 uniwersalny profil główny w 2 systemach System Click (styk typu nakładka oraz styk prosty) System Hak (styk prosty System od jednego producenta prosta certyfikacja jeden partner do rozmów lepsza logistyka płyt i profili Zalety mechaniczne jakość Made in Germany duża sztywność dzięki podłużnemu przetłoczeniu blach środnika (Stitching) oraz wzmocnieniu środnika profila (Ribbing) stabilne łączenia profili głównych i poprzecznych dzięki zatrzaskom ze stali szlachetnej Zalety przy montażu nieskomplikowany montaż konstrukcji i proste wkładanie płyt wyraźnie słyszalny odgłos, świadczący o prawidłowym połączeniu elementów w systemie zatrzaskowym typu Click łatwy demontaż konstrukcji możliwy w każdej chwili zarówno w połączeniu zatrzaskowym typu Click (dzięki łatwej regulacji zaczepu), jak i w systemie typu Hak 7

8 AMF THERMATEX Produkty wyższej jakości WZMOCNIENIE KRAWĘDZI MINERAŁ SYSTEMY SUFITOWE Poprzez specjalny proces powlekania płyty AMF THERMATEX z krawędzią fazowaną (VT) są standardowo wzmacniane, z krawędzią prostą (SK) na życzenie. Proces ten zwiększa odporność na uszkodzenia mechaniczne. Jest to kolejna zaleta, podkreślająca w istotny sposób subtelną i jednorodną optykę krawędzi, a tym samym oddziałująca na końcowy obraz sufitu. Płyty sufitowe THERMATEX składają się z wełny mineralnej, perlitu, gliny i skrobi, co oznacza, że bazują na naturalnych surowcach. Wełna mineralna wykazuje, obok wspaniałych właściwości w zakresie odporności ogniowej, bardzo dobre właściwości akustyczne. W przypadku indywidualnych wymagań odnośnie sufitów AMF oferuje różnorodne płyty sufitowe z odpowiednio dopasowanymi systemami konstrukcji. Systemy sufitowe są sprawdzane i certyfikowane każdorazowo, w zależności od spełnianej funkcji, jak np.: ochrony przeciwogniowej czy ochrony przed hałasem. AMF oferuje, wraz z kompletnymi systemami sufitowymi, optymalne rozwiązania dla różnego rodzaju pomieszczeń. 8

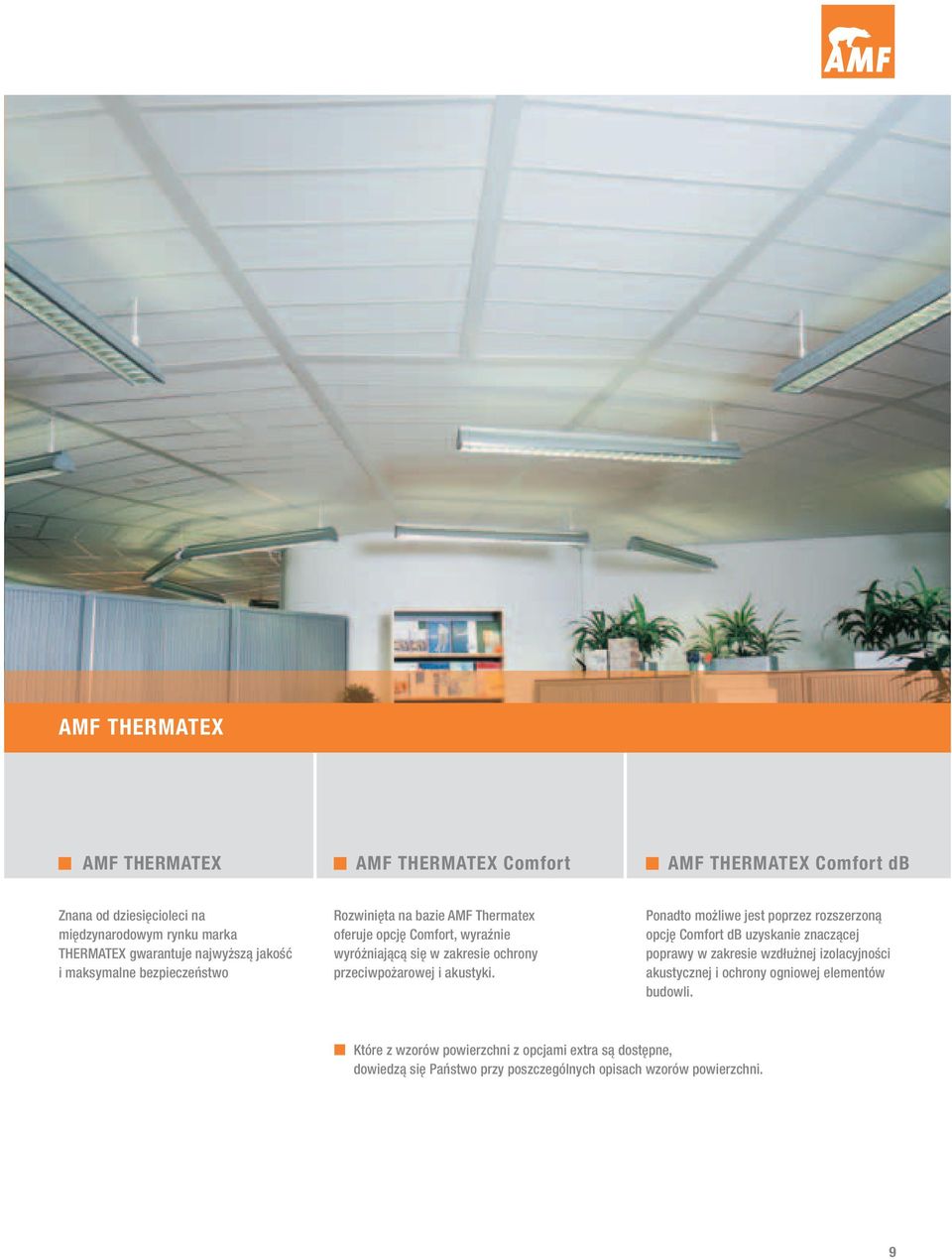

9 AMF THERMATEX AMF THERMATEX AMF THERMATEX Comfort AMF THERMATEX Comfort db Znana od dziesięcioleci na międzynarodowym rynku marka THERMATEX gwarantuje najwyższą jakość i maksymalne bezpieczeństwo Rozwinięta na bazie AMF Thermatex oferuje opcję Comfort, wyraźnie wyróżniającą się w zakresie ochrony przeciwpożarowej i akustyki. Ponadto możliwe jest poprzez rozszerzoną opcję Comfort db uzyskanie znaczącej poprawy w zakresie wzdłużnej izolacyjności akustycznej i ochrony ogniowej elementów budowli. Które z wzorów powierzchni z opcjami extra są dostępne, dowiedzą się Państwo przy poszczególnych opisach wzorów powierzchni. 9

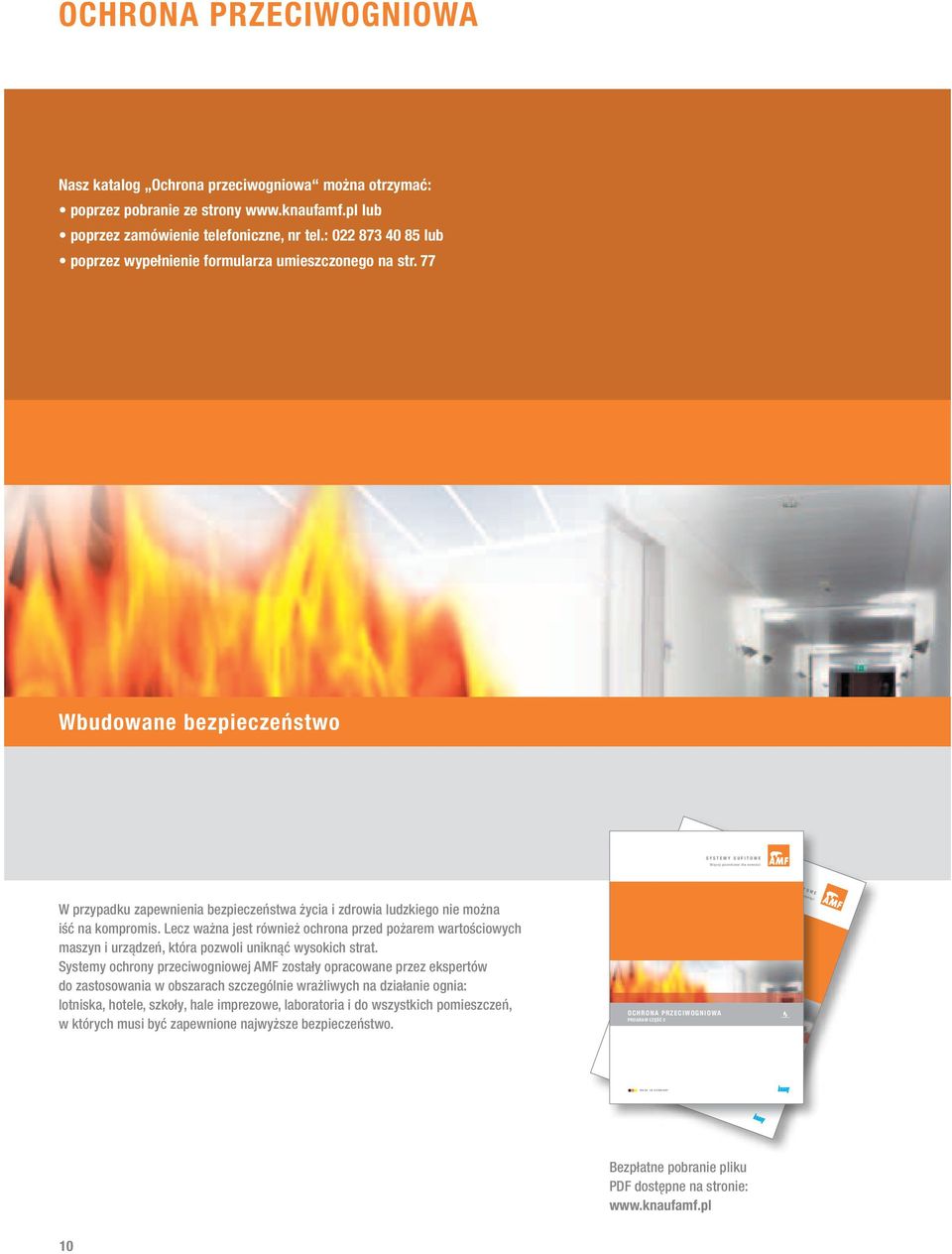

10 M A D E I N G E R M A N Y OCHRONA PRZECIWOGNIOWA Nasz katalog Ochrona przeciwogniowa można otrzymać: poprzez pobranie ze strony lub poprzez zamówienie telefoniczne, nr tel.: lub poprzez wypełnienie formularza umieszczonego na str. 77 Wbudowane bezpieczeństwo S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości W przypadku zapewnienia bezpieczeństwa życia i zdrowia ludzkiego nie można iść na kompromis. Lecz ważna jest również ochrona przed pożarem wartościowych maszyn i urządzeń, która pozwoli uniknąć wysokich strat. Systemy ochrony przeciwogniowej AMF zostały opracowane przez ekspertów do zastosowania w obszarach szczególnie wrażliwych na działanie ognia: lotniska, hotele, szkoły, hale imprezowe, laboratoria i do wszystkich pomieszczeń, w których musi być zapewnione najwyższe bezpieczeństwo. OCHRONA PRZECIWOGNIOWA PROGRAM CZĘŚĆ 2 OCHRONA PRZECIWOGNIOWA PROGRAM CZĘŚĆ 2 M A D E I N G E R M A N Y Bezpłatne pobranie pliku PDF dostępne na stronie: 10

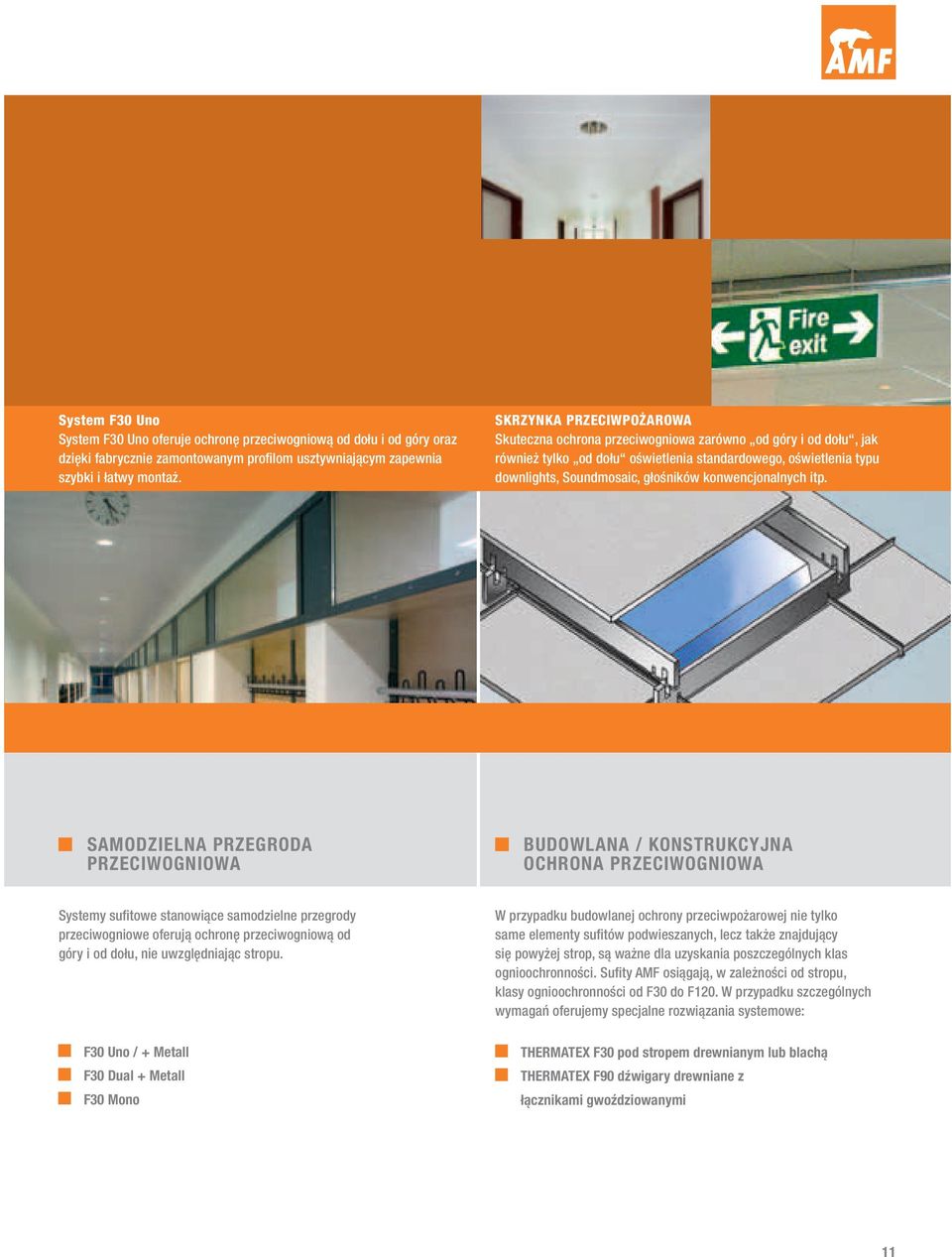

11 System F30 Uno System F30 Uno oferuje ochronę przeciwogniową od dołu i od góry oraz dzięki fabrycznie zamontowanym profilom usztywniającym zapewnia szybki i łatwy montaż. SKRZYNKA PRZECIWPOŻAROWA Skuteczna ochrona przeciwogniowa zarówno od góry i od dołu, jak również tylko od dołu oświetlenia standardowego, oświetlenia typu downlights, Soundmosaic, głośników konwencjonalnych itp. SAMODZIELNA PRZEGRODA PRZECIWOGNIOWA BUDOWLANA / KONSTRUKCYJNA OCHRONA PRZECIWOGNIOWA Systemy sufitowe stanowiące samodzielne przegrody przeciwogniowe oferują ochronę przeciwogniową od góry i od dołu, nie uwzględniając stropu. F30 Uno / + Metall F30 Dual + Metall F30 Mono W przypadku budowlanej ochrony przeciwpożarowej nie tylko same elementy sufitów podwieszanych, lecz także znajdujący się powyżej strop, są ważne dla uzyskania poszczególnych klas ognioochronności. Sufity AMF osiągają, w zależności od stropu, klasy ognioochronności od F30 do F120. W przypadku szczególnych wymagań oferujemy specjalne rozwiązania systemowe: THERMATEX F30 pod stropem drewnianym lub blachą THERMATEX F90 dźwigary drewniane z łącznikami gwoździowanymi 11

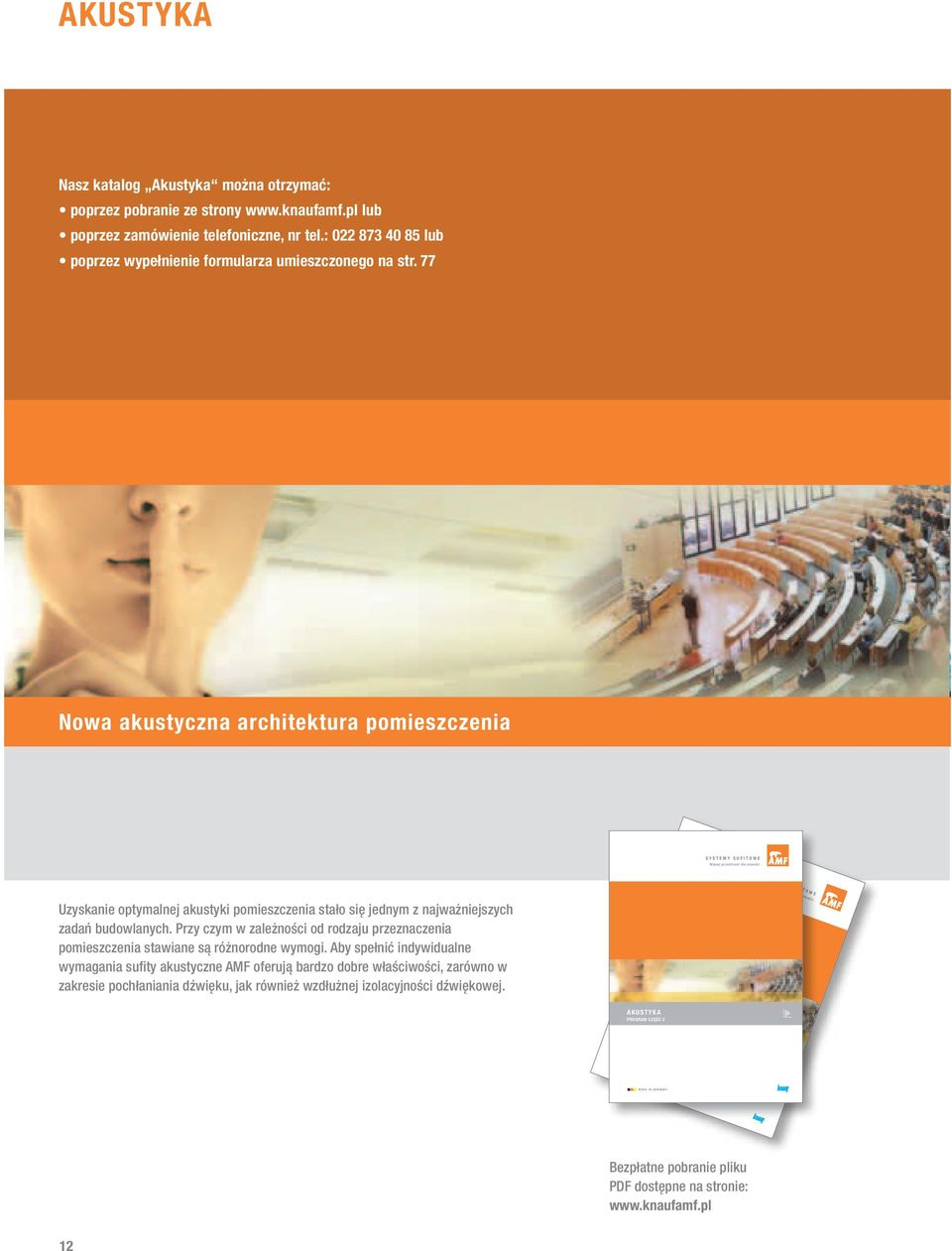

12 AKUSTYKA M A D E I N G E R M A N Y AKUSTYKA Nasz katalog Akustyka można otrzymać: poprzez pobranie ze strony lub poprzez zamówienie telefoniczne, nr tel.: lub poprzez wypełnienie formularza umieszczonego na str. 77 Nowa akustyczna architektura pomieszczenia S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości Uzyskanie optymalnej akustyki pomieszczenia stało się jednym z najważniejszych zadań budowlanych. Przy czym w zależności od rodzaju przeznaczenia pomieszczenia stawiane są różnorodne wymogi. Aby spełnić indywidualne wymagania sufity akustyczne AMF oferują bardzo dobre właściwości, zarówno w zakresie pochłaniania dźwięku, jak również wzdłużnej izolacyjności dźwiękowej. PROGRAM CZĘŚĆ 3 AKUSTYKA PROGRAM CZĘŚĆ 3 M A D E I N G E R M A N Y Bezpłatne pobranie pliku PDF dostępne na stronie: 12

13 THERMATEX Silence jest pokrytą flizem płytą sufitową, składającą się z dwóch zespolonych płyt mineralnych. Specjalna budowa płyty zapewnia znakomite pochłanianie dźwięku, jak również wysokie wartości w zakresie wzdłużnej izolacyjności akustycznej. THERMATEX Alpha ONE jest płytą sufitową wytwarzaną w procesie mokrym (wet-felt), zapewniającą najwyższe wartości w zakresie pochłaniania dźwięku. WZDŁUŻNA IZOLACYJNOŚĆ DŹWIĘKU POCHŁANIANIE DŹWIĘKU Program sufitów akustycznych AMF łączy parametry wzdłużnej izolacyjności dźwięku i pochłaniania dźwięku, przy czym sufit działa jako regulator dźwięku. Konstrukcja sufitowa oddziałuje bezpośrednio na środowisko akustyczne pomieszczenia i tym samym na Wasze dobre samopoczucie. THERMATEX Alpha THERMATEX Alpha ONE THERMATEX Alpha HD THERMATEX Acoustic THERMATEX db Acoustic THERMATEX SF Acoustic THERMATEX Silence THERMATEX Thermofon THERMATEX Acoustic RL THERMATEX Kombimetall THERMATEX Comfort THERMATEX Sonic Sky 13

14 M A D E I N G E R M A N Y CZYSTOŚĆ & HIGIENA Nasz katalog Czystość & Higiena można otrzymać: poprzez pobranie ze strony lub poprzez zamówienie telefoniczne, nr tel.: lub poprzez wypełnienie formularza umieszczonego na str. 77 Bezpieczeństwo dla człowieka i produkcji S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości Produkty AMF z grupy Czystość & Higiena mają za zadanie ograniczenie szkodliwych substancji oraz cząsteczek w pomieszczeniu. Hygena zmniejsza ilość bakterii i grzybów, a Clean Room ogranicza (mikro-) cząsteczki kurzu w pomieszczeniu. PROGRAM CZĘŚĆ 4 CZYSTOŚĆ & HIGIENA CZYSTOŚĆ & HIGIENA PROGRAM CZĘŚĆ 4 M A D E I N G E R M A N Y Bezpłatne pobranie pliku PDF dostępne na stronie: 14

15 THERMATEX Thermaclean S Zmywalna i dlatego w wysokim stopniu higieniczna płyta sufitowa z rdzeniem z wełny mineralnej. THERMATEX Thermofon Hygena Płyta z wełny mineralnej o niskiej gęstości, od widocznej strony pokryta flizem akustycznym. Powłoka antybakteryjna i antygrzybiczna zapobiega rozwojowi zarazków. CLEAN ROOM HYGENA Clean Room zmniejsza liczbę unoszonych powietrzem cząsteczek w pomieszczeniu. Decydujące kryterium do zastosowania w warunkach pomieszczeń czystych. Hygena dzięki specjalnej bakteriobójczej i grzybostatycznej powłoce zapobiega rozprzestrzenianiu się różnego rodzaju grzybów i bakterii. Dzięki temu można polepszyć warunki higieniczne w klinikach, kuchniach przemysłowych, jak również w laboratoriach i obiektach przemysłu spożywczego. 15

16 DŹWIĘK, ŚWIATŁO & TECHNIKA MEDIALNA Nasz katalog Dźwięk, Światło & Technika Medialna można otrzymać: poprzez pobranie ze strony lub poprzez zamówienie telefoniczne, nr tel.: lub poprzez wypełnienie formularza umieszczonego na str. 77 Nowe sufity - nowe walory techniczne S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości Dziedzina Dźwięk, Światło & Technika Medialna ma specjalne miejsce w programie sufitowym AMF. Tutaj powstają nowe rozwiązania sufitowe, oferujące nowe możliwości poprawy estetyki pomieszczenia poprzez integrację techniki świetlnej i medialnej w obrębie sufitu. DŹWIĘK, ŚWIATŁO & TECHNIKA MEDIALNA PROGRAM CZĘŚĆ 5 DŹWIĘK, ŚWIATŁO & TECHNIKA MEDIALNA PROGRAM CZĘŚĆ 5 M A D E I N G E R M A N Y M A D E I N G E R M A N Y Bezpłatne pobranie pliku PDF dostępne na stronie: 16

17 AMF Soundmosaic Głośnik płaski, działający na zasadzie zmiennika fal dźwiękowych z jakością HIFI i kątem dyspersji dźwięku 180 AMF Beamex System Elektrycznie sterowany mechanizm opuszczania płyty sufitowej ze zdalnym sterowaniem do niewidocznego i pewnego montażu projektorów, monitorów i video w suficie podwieszonym. SOUNDMOSAIC OŚWIETLENIE SCHALLABSORPTION (AKUSTIK) BEAMEX SYSTEM AMF Soundmosaic jest głośnikiem płaskim w formacie rastra sufitowego i pracuje na zasadzie zmiennika fal dźwiękowych. Sama płyta jest głośnikiem i nie różni się optycznie od reszty sufitu AMF. Uzyskiwany dźwięk zarówno w przypadku odtwarzania mowy, jak również muzyki posiada wspaniałą jakość HIFI. Światło ma wpływ na nasze samopoczucie i koncentrację. Oprócz tego oświetlenie odgrywa ogromną rolę w kształtowaniu estetyki pomieszczenia. Elektrycznie sterowany mechanizm opuszczania płyty sufitowej. Nadaje się idealnie do niewidocznego i pewnego montażu projektorów, monitorów i video w przestrzeni miedzysufitowej. 17

18 MATERIAŁY & WZORNICTWO Nasz katalog Materiał & Wzornictwo można otrzymać: poprzez pobranie ze strony lub poprzez zamówienie telefoniczne, nr tel.: lub poprzez wypełnienie formularza umieszczonego na str. 77 Sufity o bogatym wzornictwie S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości S Y S T E M Y S U F I T O W E Więcej przestrzeni dla nowości Alternatywne wzory w stosunku do klasycznych sufitów mineralnych AMF. Właśnie przy wymagających projektach program MATERIAŁ & WZORNICTWO oferuje wielką swobodę projektowania poprzez łączenie różnych materiałów. MATERIAŁY & WZORNICTWO PROGRAM CZĘŚĆ 6 MATERIAŁY & WZORNICTWO PROGRAM CZĘŚĆ 6 M A D E I N G E R M A N Y M A D E I N G E R M A N Y Bezpłatne pobranie pliku PDF dostępne na stronie: 18

19 THERMATEX Symetra Różnorodne wzory perforacji w połączeniu z różnego rodzaju wykończeniami krawędzi stwarzają dla architektów i projektantów szerokie możliwości tworzenia indywidualnych rozwiązań wzorniczych. WOOD Symetra Drewno - naturalnie elegancki sufit. Dostępna szeroka gama wzorów powierzchni oraz perforacji. MATERIAŁ WZORNICTWO Wzór sufitu tym razem inaczej: chłodny, nowoczesny z metalu, ponadczasowo elegancki z gipsu, szykowny i aktualny z włókien drzewnych, a niebawem również powleczony naturalnym fornirem. Nowe tendencje wzornictwa, jak SYMETRA z regularnymi okrągłymi lub kwadratowymi otworami lub w stylu retro z lat 70-tych, jak wzór THERMATEX net.4 19

20 KLASYCZNE WZORY Estetyczne wzory sufitów Dla każdego systemu sufitowego są do wyboru liczne wzory powierzchni. Wzór kształtuje nie tylko wizualny obraz sufitu, ale także jego techniczne właściwości, jak akustyka, odporność na wilgoć lub właściwości higieniczne. Dodatkowo, inne funkcjonalne wzory powierzchni znajdą Państwo w częściach

21 WÄHLEN SIE AUF DEN FOLGENDEN SEITEN IHRE OBERFLÄCHE AUS POWIERZCHNIE GŁADKIE Spokojny obraz sufitu poprzez gładkie lub strukturalne wzory powierzchni; odbijanie dźwięku POWIERZCHNIE STRUKTURALNE I MIKROPERFOROWANE Harmonijny obraz sufitu poprzez bardzo drobne, nieregularne otwory i tym samym bardzo dobre pochłanianie dźwięku POWIERZCHNIE PERFOROWANE Bogaty w różne warianty sufit z interesującymi efektami kontrastowymi; bardzo dobre pochłanianie dźwięku str. 22 str. 24 str

22 KLASYCZNE WZORY THERMATEX Gładkie wzory powierzchni THERMATEX Schlicht Pokryte farbą, względnie o powierzchni delikatnie strukturalnej, płyty bez perforacji tworzą spokojny, pozostający w tle obraz sufitu, zaakcentowany poprzez konstrukcję. Gładkie wzory powierzchni w większości odbijają dźwięk. SYSTEM C system widoczny, płyty wyjmowane * 1 F system samonośny, profile nośne widoczne lub ukryte * 1 I system szerokich równoległych profili nośnych, profile poprzeczne ukryte * 1 A system ukryty, płyty wyjmowane / płyty nie wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,25 0,20 0,10 0,05 0,05 0,10 α w = 0,10 (L) zgodnie z EN ISO 11654, NRC = 0,10 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 95 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 92% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) / 19 mm (ok. 5,7kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 Czystość & Higiena Clean Room, Hygena (część 4) * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona

23 THERMATEX Feinstratos THERMATEX Laguna SYSTEM C system widoczny, płyty wyjmowane * 1 * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona F system samonośny, profile nośne widoczne lub ukryte * 1 I system szerokich równoległych profili nośnych, profile poprzeczne ukryte * 1 A system ukryty, płyty wyjmowane / płyty nie wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,30 0,25 0,10 0,10 0,10 0,10 α w = 0,10 (L) zgodnie z EN ISO 11654, NRC = 0,15 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 95 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 88% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) / 19 mm (ok. 5,7kg/m 2 ) / 40 mm (ok. 12kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 Samodzielna przegroda ogniowa F30 Uno, F30 Mono (część 2) Akustyka THERMATEX Comfort (część 3) Czystość & Higiena Hygena (część 4) SYSTEM C system widoczny, płyty wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,35 0,20 0,10 0,05 0,05 0,05 α w = 0,10 (L) zgodnie z EN ISO 11654, NRC = 0,10 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 90 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 88% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona

24 KLASYCZNE WZORY THERMATEX Strukturalne / mikroperforowane powierzchnie Przez drobną i delikatną perforację optymalizowane jest pochłanianie dźwięku. THERMATEX Feinstratos mikroperforowany SYSTEM C system widoczny, płyty wyjmowane * 1 F system samonośny, profile nośne widoczne lub ukryte * 1 I system szerokich równoległych profili nośnych, profile poprzeczne ukryte * 1 A system ukryty, płyty wyjmowane / płyty nie wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,40 0,40 0,55 0,70 0,60 0,45 α w = 0,60 zgodnie z EN ISO 11654, NRC = 0,55 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 95 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 88% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) / 19 mm (ok. 5,7kg/m 2 ) / 40 mm (ok. 12kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 Samodzielna przegroda ogniowa F30 Uno, F30 Mono (część 2) Akustyka THERMATEX Comfort (część 3) Czystość & Higiena Hygena (część 4) * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona

25 THERMATEX Laguna mikroperforowany THERMATEX Star SYSTEM C system widoczny, płyty wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,35 0,35 0,60 0,75 0,70 0,45 α w = 0,60 zgodnie z EN ISO 11654, NRC = 0,60 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 90 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 88% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona SYSTEM C system widoczny, płyty wyjmowane * 1 F system samonośny, profile nośne widoczne lub ukryte * 1 I system szerokich równoległych profili nośnych, profile poprzeczne ukryte * 1 A system ukryty, płyty wyjmowane / płyty nie wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,50 0,40 0,55 0,70 0,65 0,45 α w = 0,60 zgodnie z EN ISO 11654, NRC = 0,60 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 95 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 90% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) / 19 mm (ok. 5,7kg/m 2 ) / 40 mm (ok. 12kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 Samodzielna przegroda ogniowa F30 Uno, F30 Mono (część 2) Akustyka THERMATEX Comfort (część 3) Czystość&Higiena Hygena (część 4) * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona

26 KLASYCZNE WZORY THERMATEX Feingelocht SYSTEM C system widoczny, płyty wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,40 0,35 0,50 0,70 0,75 0,60 α w = 0,55 zgodnie z EN ISO 11654, NRC = 0,60 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 95 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 88% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona

27 THERMATEX Powierzchnie perforowane THERMATEX Mercure Wyraźna perforacja szczelinowa nadaje sufitowi indywidualny charakter i znacząco zwiększa pochłanianie dźwięku. SYSTEM C system widoczny, płyty wyjmowane * 1 F system samonośny, profile nośne widoczne lub ukryte * 1 I system szerokich równoległych profili nośnych, profile poprzeczne ukryte * 1 A system ukryty, płyty wyjmowane / płyty nie wyjmowane * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,45 0,40 0,50 0,70 0,70 0,65 α w = 0,60 zgodnie z EN ISO 11654, NRC = 0,60 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 95 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 88% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) / 19 mm (ok. 5,7kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 Akustyka THERMATEX Comfort (część 3) * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona

28 KLASYCZNE WZORY THERMATEX Feinfresko-Saturn THERMATEX Fresko SYSTEM C system widoczny, płyty wyjmowane * 1 F system samonośny, profile nośne widoczne lub ukryte * 1 I system szerokich równoległych profili nośnych, profile poprzeczne ukryte * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,45 0,40 0,50 0,70 0,80 0,75 α w = 0,60 (H) zgodnie z EN ISO 11654, NRC = 0,60 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 90 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 87% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) / 19 mm (ok. 5,7kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 SYSTEM C system widoczny, płyty wyjmowane * 1 F system samonośny, profile nośne widoczne lub ukryte * 1 I system szerokich równoległych profili nośnych, profile poprzeczne ukryte * 1 Materiał klasy ogniowej A2-s1, d0 zgodnie z EN Klasa odporności ogniowej F30 - F90 zgodnie z DIN 4102 część 2 (według świadectwa badań) Pochłanianie dźwięku EN ISO 354 częstotliwość f w Hz pochłanianie dźwięku α p 0,45 0,40 0,50 0,70 0,80 0,75 α w = 0,60 (H) zgodnie z EN ISO 11654, NRC = 0,60 zgodnie z ASTM C 423 Izolacyjność akustyczna wzdłużna D n,c,w = 34 db zgodnie z EN (grub. 15 mm, zgodnie ze świadectwem badań) Odporność na wilgoć do 90 % względnej wilgotności powietrza Odbicie światła w przypadku bieli podobnej do RAL 9010 bez efektu olśnienia do 87% Przewodność cieplna λ = 0,052-0,057 W/mK zgodnie z DIN Formaty dostarczane formaty, jak również kategorie dostaw i najmniejsze dostarczane ilości patrz cennik lub Grubość / waga 15 mm (ok. 4,5kg/m 2 ) / 19 mm (ok. 5,7kg/m 2 ) Kolory biały podobny do RAL 9010, inne kolory na życzenie Dostępne opcje extra szczegóły patrz w części 2 6 Akustyka THERMATEX Comfort (część 3) * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona * 1 Detale dotyczące rozwiązań systemowych oraz ogólne wskazówki patrz strona

29 29

30 ROZWIĄZANIA SYSTEMOWE Wydajność dzięki wysokorozwiniętej technice Nowoczesne budynki są kombinacją różnych obszarów funkcyjnych, dla których muszą być wybrane odpowiednie systemy konstrukcji, zależnie od wymagań. Warianty systemów sufitowych AMF są tak różnorodne, jak wymagania w stosunku do nich. Dzięki zaawansowanej technologii wykazują one bardzo dobre właściwości fizyko-budowlane w dziedzinie ochrony ogniowej, akustyki i higieny. Zaletą rozwiązań sufitowych przeznaczonych do nowoczesnych budynków jest prosty montaż pod każdego rodzaju stropem nośnym oraz bezproblemowa konserwacja. 30

31 WÄHLEN SIE AUF DEN FOLGENDEN SEITEN IHR SYSTEM AUS SYSTEM WIDOCZNY SYSTEM SAMONOŚNY SYSTEM RÓWNOLEGŁY SYSTEM KRYTY SYSTEM C SYSTEM F SYSTEM I SYSTEM A System z konstrukcją, widoczną, szerokość profili 15 lub 24 mm, płyty wyjmowane System samonośny profile widoczne lub ukryte System równoległych profili, nośnych bandraster, szerokość profili wzdłużnych 50 do 150 mm, Profile poprzeczne widoczne lub ukryte System z konstrukcją krytą, płyty wymienialne AW albo niewymienialne GN profile ukryte str. 32 str. 36 str. 40 str

32 SYSTEM C KONSTRUKCJA WIDOCZNA DOSTĘPNE WZORY POWIERZCHNI System C posiada widoczną konstrukcję jako aktywny element kształtowania sufitu. W przypadku krawędzi prostej (SK) płyty leżą bezpośrednio na konstrukcji, natomiast krawędź fazowana (VT) akcentuje modułowe układanie płyt. Dzięki szybkiemu montażowi i łatwemu dostępowi do przestrzeni międzysufitowej uważa się System C za bardzo korzystny. Liczne międzynarodowe dokumenty dopuszczające i świadectwa badań gwarantują bardzo dobre właściwości tej konstrukcji. THERMATEX Schlicht Feinstratos Laguna Feinstratos mikroperforowany Laguna mikroperforowany Star Feingelocht Mercure Feinfresko-Saturn Fresko Zilustrowane wzory powierzchni patrz strona 80 32

33 33

34 SYSTEM C Konstrukcja widoczna Osprzęt JS - 15 Narożnik zewnętrzny do RWL 24 / 24 JS - 17 Narożnik wewnętrzny do RWL 24 / Y JS - 24 Narożnik zewnętrzny do SRW 25 / 15 / 8 / 15 JS - 28 Narożnik wewnętrzny do SRW 25 / 15 / 8 / 15 X Dodatkowe przyłącza ścienne dostępne zgodnie z cennikiem! Kątownik przyścienny C-RWL 24 / 24 Schodkowy kątownik przyścienny C-SRW 20 / 20 / 20 / 20 Rodzaje krawędzi SK VT 15 / 24 Schodkowy kątownik przyścienny C-SRW 25 / 15 / 8 / 15 Krawędź VT VT - S15 / 24 VT - S15F Element wypełniający FUE - 15 / 24 System widoczny Przyłącza ścienne Wymiar rastra mm Y X 600 x x x x x ,5 x x 1200 Płyty mineralne AMF 1 szt. 2,78 2,56 1,39 1,28 2,78 2,56 2,09 VENTATEC T-Profil głowny T24/ lub mb 0,84 0,80 0,84 0,80 0,84 0,80 0,84 VENTATEC T-Profil poprzeczny T24/ lub mb 1,67 1,60 1,67 1,60 3,34 3,20 2,50 VENTATEC T-Profil poprzeczny T24/ lub mb 0,84 0, Kątownik przyścienny RWL 5 mb 0,60 0,60 0,60 0,60 0,60 0,60 0,60 Drut do zawiesi DOS z oczkiem lub alternatywa 6 szt. 0,67 0,67 0,67 0,67 0,67 0,67 0,67 Sprężyna DFK (opcjonalnie) 7 szt. 5,56 5,12 2,78 2,56 5,56 5,12 4,16 Odstęp wieszaków 8 m 1,25 1,20 1,25 1,20 1,25 1,20 1,25 Odstęp profili głównych 9 m 1,20 1,25 1,20 1,25 1,20 1,25 1,20 SK: prosta, VT: fazowana, GN: rowkowana, AW: wyjmowana. Proszę zwrócić uwagę na Ogólne wskazówki na stronie Kompletny wybór formatów - patrz cennik! Dodatkowy osprzęt dostępny zgodnie z cennikiem! 34

35 Osprzęt Przeciwpożarowa skrzynka osłonowa wbudowanego oświetlenia Format rastra: 600 x 600 mm / 625 x 625 mm / 600 x 1200 mm 300 x 1200 mm / 312,5 x 1250 mm Grubość płyty: 19 lub 40 mm Wysokość wewnętrzna: 100 lub 80 mm Inne formaty i wysokości na życzenie DoS lub DoH SHD SNA ANo ANu Płyta przykrywająca 19 mm / 40 mm Paski boczne DoS lub DoH BS 10 SNA SAH - 5 Części boczne przykleić do płyt sufitowych za pomocą zaprawy gipsowej Wyfrezowanie do konstrukcji widocznej Wbudowana oprawa oświetleniowa Płyta przykrywająca 19 mm Paski boczne Części boczne przykleić do płyt sufitowych za pomocą zaprawy gipsowej Wbudowana oprawa oświetleniowa Wyfrezowanie do konstrukcji widocznej Przy wbudowaniu oświetlenia, wentylacji, instalacji tryskaczowych itd. wygięcie elementu obudowy nie powinno przekraczać 5 mm. Przeciwpożarowa skrzynka osłonowa Wieszaki 35

36 SYSTEM F KONSTRUKCJA SAMONOŚNA DOSTĘPNE WZORY POWIERZCHNI System F, jako system samonośny, dzięki długości panela dochodzącej do 2,5 m jest idealnym rozwiązaniem do stosowania w korytarzach. Płyty w formatach panelowych leżą obustronnie na kątownikach przyściennych, dając obraz jednolitej, rozległej powierzchni sufitowej z niewielkim udziałem fug. System F to szybkość i efektywność montażu, jak i również prac konserwacyjnych; zależnie od rodzaju konstrukcji płyty sufitowe są wyjmowane, co daje łatwy dostęp do przestrzeni międzysufitowej. THERMATEX Schlicht Feinstratos Feinstratos mikroperforowany Star Mercure Feinfresko-Saturn Fresko Zilustrowane wzory powierzchni patrz strona 80 36

37 37

38 SYSTEM F Konstrukcja samonośna, wariant F1 Konstrukcja samonośna, wariant F2 2b płyty wyjmowalne 2b 3 2a 3 2a 1 1 Y X Y X 2a płyty niewyjmowalne Rodzaje krawędzi Rodzaje krawędzi płyty niewyjmowalne płyty wyjmowalne Profil Z, krawędź GN, wzdłużna alternatywnie: Profil U, krawędź GN, wzdłużna krawędź SK, czołowa krawędź VT, czołowa Profil T, krawędź AW, wzdłużna krawędź SK, czołowa krawędź VT, czołowa krawędź SK, czołowa krawędź VT, czołowa Krawędź wzdłużna GN / krawędź czołowa SK lub VT Płyty wyjmowalne / niewyjmowalne Krawędź wzdłużna AW / krawędź czołowa SK lub VT / Płyty wyjmowalne Wymiar rastra w mm Y X 300 x x x x ,5 x ,5 x ,5 x ,5 x x x x x 2500 Płyty mineralne AMF 1 szt. 2,08 1,85 1,67 1,34 2,00 1,78 1,60 1,28 1,56 1,39 1,25 1,00 Profil główny PQT i PQZ dla wariantów F1, F2, F3 2a mb 3,34 3,34 3,34 3,34 3,20 3,20 3,20 3,20 2,50 2,50 2,50 2,50 Alternatywny profil główny PQU dla wariantu F1 2b mb 6,68 6,68 6,68 6,68 6,40 6,40 6,40 6,40 5,00 5,00 5,00 5,00 Przyłącze ścienne 3 mb 1,50 1,33 1,20 0,96 1,50 1,33 1,20 0,96 1,50 1,33 1,20 0,96 Należy przestrzegać rozpiętości profili podanych w tabeli! Powyższa tabela obowiązuje dla wariantów F1 F3. SK: prosta, VT: fazowana, GN: rowkowana, AW: wyjmowana. Proszę zwrócić uwagę na Ogólne wskazówki na stronie Kompletny wybór formatów - patrz cennik! Dodatkowy osprzęt dostępny zgodnie z cennikiem! 38

39 Konstrukcja samonośna, wariant F3 Osprzęt 3 SRW 42 x 20 x 23 x 24 mm SRW 25 x 15 x 10 x 15 mm 2a 1 X Y RWL 31 x 31 mm Wspornik przyścienny AMF W przypadku wariantu F 3 Rodzaje krawędzi Element wypełniący FUE - 15 / 24 Profil T, krawędź VT, wzdłużna Profil T, krawędź SK, wzdłużna Przeciwpożarowa skrzynka osłonowa wbudowanego oświetlenia Należy przestrzegać wskazówek zawartych w świadectwach badań. krawędź SK, czołowa krawędź VT, czołowa krawędź SK, czołowa Pokrywa 19 mm Krawędź wzdłużna VT / krawędź czołowa SK lub VT / Płyty wyjmowalne Wbudowana oprawa oświetleniowa Paski boczne Wycięcia do konstrukcji widocznej Elementy boczne przykleić do płyt za pomocą zaprawy gipsowej Przyłacza ścienne / Elementy wypełniające / Skrzynki przeciwpożarowe Szerokość płyty (mm) 300 i 312,5 mm Waga powierzchni (kg/m²) 4,0 5,0 6,0 7,5 8,5 9,5 Profil wys. (mm) waga (kg/mb) max. rozpiętość (mm) T24/ , T24/ , P Z19/ , P Z19/ , P Z19/ , P U10/ , P U12/ , Profil max. rozpiętość (mm) Waga powierzchni (kg/m²) 5,0 6,0 9,5 RW L 19/24 d = 0,5 mm RW L 24/24 d = 0,5 mm RW L 31/31 d = 1,0 mm RW L 40/30 d = 1,0 mm Profil max. rozpiętość (mm) Waga powierzchni (kg/m²) 5,0 6,0 9,5 SRW L 25/15/8/15 d = 0,5 mm SRW L 20/20/20/20 d = 0,7 mm SRW L 25/15/10/15 d = 1,0 mm SRW L 42/20/23/24 d = 1,5 mm

40 SYSTEM I KONSTRUKCJA RÓWNOLEGŁYCH PROFILI NOŚNYCH DOSTĘPNE WZORY POWIERZCHNI System I jest to konstrukcja sufitowa z widocznymi profilami głównymi, dopasowanymi do architektury i modułu budynku. Do szerokich profili Bandraster mogą być montowane lekkie ścianki działowe, co umożliwia elastyczny podział pomieszczeń. Poprzeczne podparcie i usztywnienie wykonuje się za pomocą widocznych lub ukrytych profili. Płyty sufitowe mogą być wyjmowalne lub niewyjmowalne. THERMATEX Schlicht Feinstratos Feinstratos mikroperforowany Star Mercure Feinfresko-Saturn Fresko Zilustrowane wzory powierzchni patrz strona 80 40

41 41

42 SYSTEM I konstrukcja równoległych profili Bandraster, wariant I1 konstrukcja równoległych profili Bandraster wariant I b 1 3a 3a b 1 3a 3a Y 12 X 3a Y 12 X 3a 3a 3a 3b 3b Rodzaje krawędzi Rodzaje krawędzi płyty niewyjmowalne płyty wyjmowalne Profil Z, krawędź GN, wzdłużna Profil U, krawędź GN, wzdłużna Profil T, krawędź AW, wzdłużna krawędź SK czołowa krawędź VT, czołowa krawędź SK czołowa krawędź VT czołowa krawędź SK czołowa krawędź VT czołowa Krawędź wzdłużna GN / krawędź czołowa SK lub VT / Płyty wyjmowalne / niewyjmowalne Krawędź wzdłużna AW / krawędź czołowa SK lub VT / Płyty wyjmowalne Wymiar rastra mm Y X 300 x x x ,5 x ,5 x ,5 x x x 2500 Płyty mineralne AMF 1 szt. 1,85 1,67 1,33 1,78 1,60 1,28 1,25 1,00 Profil główny Bandrastra (I1 i I2) PH 50 / 100 / mb 0,56 0,50 0,40 0,56 0,50 0,40 0,50 0,40 Profil główny T (I3) PH T24/38 lub T35/38 2 mb 0,56 0,50 0,40 0,56 0,50 0,40 0,50 0,40 Profil poprzeczny PQT / Z (jednoczęściowy) 3a mb 3,33 3,33 3,33 3,20 3,20 3,20 2,50 2,50 Profil poprzeczny PQU dwuczęściowy profil-u 3b mb 6,67 6,67 6,67 6,40 6,40 6,40 5,00 5,00 Kątownik przyścienny RWL 4 mb 0,60 0,60 0,60 0,60 0,60 0,60 0,60 0,60 Sprężyna brzegowa RF 5 szt. 0,17 0,15 0,12 0,17 0,15 0,12 0,15 0,12 Wieszak np. noniuszowy/drut do zawiesi DOS z oczkiem lub alternatywny 6 szt. 0,45 0,40 0,32 0,45 0,40 0,32 0,40 0,32 Odstęp wieszaków zgodnie z DIN m 1,25 1,25 1,25 1,25 1,25 1,25 1,25 1,25 Odstęp profili głównych Y mm Szerokość płyt X mm ,5 312,5 312, opcjonalnie (zależnie od systemu podwieszenia) Mocowanie krawędzi PRB do Bandrastra 10 szt. 0,15 0,14 0,12 0,15 0,14 0,12 0,14 0,12 Usztywnienie poprzeczne noniusza 11 szt. 0,31 0,28 0,22 0,31 0,28 0,22 0,28 0,22 Łącznik do profili PH 50 / 100 / szt. 0,15 0,14 0,12 0,15 0,14 0,12 0,14 0,12 Należy przestrzegać rozpiętości profili podanych w tabeli! Wieszaki należy wybierać odpowiednio do systemu profili głównych i niezbędnej wytrzymałości! W przypadku podwieszenia noniuszowego wymagane są 2 szt. kołka zabezpieczającego Sti na każdy wieszak! Powyższa tabela obowiązuje dla wariantów I1 I3. SK: prosta, VT: fazowana, GN: rowkowana, AW: wyjmowalna. Proszę zwrócić uwagę na Ogólne wskazówki na stronie Kompletny wybór formatów patrz cennik! Dodatkowy osprzęt dostępny zgodnie z cennikiem! 42

43 Konstrukcja równoległych profili T, wariant I3 Osprzęt a 3a 3b 1 3a SRW 42 x 20 x 23 x 24 mm SRW 25 x 15 x 10 x 15 mm Y X 3b 3a RWL 31 x 31 mm Wspornik przyścienny AMF 3a 3a W przypadku wariantu I3 dla krawędzi VT Rodzaje krawędzi Profil Z, krawędź GN, wzdłużna Profil T, krawędź AW, wzdłużna Element wypełniający FUE - 15 / 24 Przeciwpożarowa skrzynka osłonowa wbudowanego oświetlenia Zgodnie ze świadectwami badań oświetlenie należy podwiesić niezależnie. Profil T, krawędź VT, wzdłużna Profil T, krawędź SK, wzdłużna Płyta przykrywająca 19 mm krawędź SK czołowa krawędź VT czołowa krawędź SK czołowa Krawędź wzdłużna AW lub GN lub SK lub VT, SK lub / Krawędź czołowa SK lub VT / Płyty wyjmowalne Wbudowana oprawa oświetleniowa Paski boczne Wyfrezowanie do konstrukcji widocznej Części boczne przykleić do płyt sufitowych za pomocą zaprawy gipsowej Przyłącza ścienne / Elementy wypełniające / Skrzynki przeciwpożarowe 43

44 SYSTEM A SYSTEM Z KONSTRUKCJĄ UKRYTĄ DOSTĘPNE WZORY POWIERZCHNI System A charakteryzuje się subtelną, dyskretną optyką, którą osiąga się poprzez ukryte profile konstrukcyjne. Płyty sufitowe są montowane w różnych wariantach konstrukcyjnych: z opcją wyjmowania lub bez. Tym samym, w zależności od indywidualnych wymagań, możliwy jest wolny dostęp do przestrzeni międzysufitowej. THERMATEX Schlicht Feinstratos Feinstratos mikroperforowany Star Mercure Zilustrowane wzory powierzchni patrz strona 80 44

45 45

46 SYSTEM A konstrukcja ukryta, wariant A1 konstrukcja ukryta, wariant A X Y X 2 Y Rodzaje krawędzi Rodzaje krawędzi Profil nośny T H= 38 mm Profil Z H= 21/32/50 mm Płyta H= 19 mm Profil dystansowy Profil główny T H= 38 mm Płyta H= 19 mm Profil Z, krawędź GN, wzdłużna Profil T, krawędź GN czołowa Profil Z, krawędź AW, wzdłużna Profil L, krawędź GN czołowa Krawędź GN Płyty niewyjmowalne Krawędź AW/GN Płyty wyjmowalne Wymiar rastra mm Y X 600 x x x ,5 x 1250 Wymiar rastra mm Y X 600 x x x ,5 x 1250 Płyty mineralne AMF 1 szt. 2,78 2,56 2,78 2,56 VENTATEC T-Profil główny A T24/ mb 0,83 0,83 0,83 0,83 Profil główny PH szt. 1,67 2,56 3,34 3,20 Profil poprzeczny T PT17/12 4 szt. 2,78 2,56 2,78 2,56 Łącznik do profili PH szt. 0,42 0,40 0,84 0,80 BS 10 wzg. alternatywny 6 szt. 0,67 0,67 0,67 0,67 Zacisk łączący UK TL 7 szt. 1,38 1,34 2,78 2,67 Profil przyścienny RWL / L 8 mb 0,60 0,60 0,60 0,60 Sprężyna brzegowa RF 9 szt. 0,60 0,60 0,60 0,60 Odstęp profili nośnych max. 10 m 1,20 1,20 1,20 1,20 Odstęp wieszaków max. 11 m 1,25 1,25 1,25 1,25 Płyty mineralne AMF 1 szt. 2,78 2,56 2,78 2,56 VENTATEC T-Profil główny T24/ mb 1,67 1,60 3,34 3,20 Profil poprzeczny L / 625 wzg. PQL 300 / 312,5 3 szt. 5,56 5,12 5,56 5,12 Profil dystansowy DI 600 / 625 wzg. 300 / 312,5 * 4 szt. 1,39 1,28 1,39 1,28 Wieszak SoS wzg. SoH wzg. alternatywny 5 szt. 1,38 1,34 2,78 2,67 Profil przyścienny RWL / L 6 mb 0,60 0,60 0,60 0,60 Sprężyna brzegowa RF 7 szt. 0,60 0,60 0,60 0,60 Odstęp profili nośnych max. 8 m 1,20 1,20 1,20 1,20 Odstęp wieszaków max. 9 zależnie od x i montażu konstrukcji *Profil dystansowy co 2 płyty SK: prosta, VT: fazowana, GN: rowkowana, AW: wyjmowana. Proszę zwrócić uwagę na Ogólne wskazówki na stronie Kompletny wybór formatów - patrz cennik! Dodatkowy osprzęt dostępny zgodnie z cennikiem! 46

47 konstrukcja ukryta, wariant A3 Osprzęt 10 3 DoS wzg. DoH SHD SoS wzg. SoH SNA ANo ANu X Y SRW 25 x 15 x 8 x 15 mm RWL 24 x 24 mm Rodzaje krawędzi Profil schodkowy Z H= 57 mm Płyta H= 19 mm Płyta przykrywająca 19 mm Wspornik przyścienny AMF Przeciwpożarowa skrzynka osłonowa - zestaw do zabudowy rastra: 600 x 600 mm / 625 x 625 mm / 300 x 1200 mm / 312,5 x 1250 mm Grubość płyty: 19 mm Wysokość wewnętrzna : 100 mm Inne formaty i wysokości na życzenie Paski boczne Profil Z, krawędź AW, wzdłużna Krawędź AW/GN Płyty wyjmowalne Profil L, krawędź GN czołowa Części boczne przykleić do płyt sufitowych za pomocą zaprawy gipsowej Wbudowana oprawa oświetleniowa Wyfrezowanie do konstrukcji widocznej Wieszaki / Przyłacza ścienne / Skrzynki przeciwpożarowe Wymiar rastra mm Y X 600 x x x ,5 x 1250 Płyty mineralne AMF 1 szt. 2,78 2,56 2,78 2,56 VENTATEC T-Profil główny T24/ mb 0,83 0,83 0,83 0,83 Profil główny ZP 3 mb 1,67 1,60 3,34 3,20 Profil poprzeczny L 600 / 625 wzg. PQL 300 / 312,5 4 szt. 5,56 5,12 5,56 5,12 Łącznik z profilem Z ZPV 5 szt. 0,42 0,40 0,84 0,80 Wieszak BS 10 wzg. alternatywny 6 szt. 0,67 0,67 0,67 0,67 Zacisk łączący UK TL 7 szt. 2,78 2,67 5,56 5,33 Profil przyścienny RWL / L 8 mb 0,60 0,60 0,60 0,60 Sprężyna brzegowa RF 9 szt. 0,60 0,60 0,60 0,60 Odstęp profili nośnych max. 10 m 1,20 1,20 1,20 1,20 Odstęp wieszaków max 11 m 1,25 1,25 1,25 1,25 47

48 WSKAZÓWKI OGÓLNE SPECYFIKACJE I DOKUMENTACJA TECHNICZNA ZUŻYCIE MATERIAŁU WARUNKI MONTAŻU Teksty specyfikacji do systemów sufitowych AMF są do Państwa dyspozycji pod: tel.: fax: info@knaufamf.pl Wyczerpujące informacje na ten temat znajdą Państwo na stronie w formie gotowych plików do pobrania. Techniczne doradztwo, opinie rzeczoznawców, jak również inną dokumentację (arkusze konstrukcyjne ze wskazówkami montażu, świadectwa badań, wzory itp.) otrzymaja Państwo na życzenie. W przypadku wszystkich systemów AMF, które podlegają nadzorowi budowlanemu, prosimy o kontakt z naszymi doradcami technicznymi. 48 Wskazówki odnośnie zużycia materiału w przypadku systemów konstrukcji: podane wartości zużycia materiału są wartościami orientacyjnymi (bez materiału odpadowego). Zastrzegamy możliwość rozbieżności w stosunku do ww. wartości w przypadkach konkretnych obiektów. Dodatkowe obciążenie sufitu w postaci oświetlenia, izolacji itp. wymaga niezależnego podwieszenia. Wysokość środnika profila, grubość profila T, jak również kątownika przyściennego, powinna być dostosowana do rozpiętości, grubości i formatu płyt. Proszę pytać o nasze techniczne instrukcje! Płyty można montować dopiero, gdy pomieszczenie jest suche, zakończono prace związane z jastrychem i tynkowaniem (także jastrych asfaltowy) oraz gdy okna i drzwi zostały wbudowane i przeszklone. Ogrzewanie powinno funkcjonować, aby zagwarantować temperaturę w pomieszczeniu od 15 do 30 C. Świadczenia gwarancyjne zgodnie z ogólnymi warunkami dostaw firmy AMF. NA ZAMÓWIENIE DOSTĘPNE BEZPŁATNIE SZCZEGÓŁOWE INSTRUKCJE MONTAŻU!
