EW7011 Stacja dokująca USB 3.0 dla dysków twardych 2,5 " i 3,5 " SATA

Transkrypt

1 EW7011 Stacja dokująca USB 3.0 dla dysków twardych 2,5 " i 3,5 " SATA

2 2 POLSKI EW7011 Stacja dokująca USB 3.0 dla dysków twardych 2,5 " i 3,5 " SATA Spis treści 1.0 Wprowadzenie Funkcje i cechy Zawartość opakowania Podłączanie dysku twardego Podłączenie EW7011 do komputera Korzystanie ze stacji dokującej EW Przygotowanie dysku twardego przy użyciu systemów Windows XP/Vista Przygotowanie dysku twardego przy użyciu z systemami Windows 7/ Oprogramowanie One Touch Backup Instalowanie oprogramowania One Touch Backup (OTB) Korzystanie z oprogramowania OTB Ustawienia Odzyskiwanie kopii zapasowej Często zadawane pytania i inne powiązane informacje Obsługa i pomoc techniczna Ostrzeżenia i elementy na które należy zwrócić uwagę Warunki gwarancji Wprowadzenie Gratulujemy zakupienia tego wysokiej jakości produktu Ewent! Ten produkt został poddany kompleksowym testom przez ekspertów technicznych Ewent. W przypadku wystąpienia jakichkolwiek problemów z tym produktem, jest on chroniony pięcioletnią gwarancją Ewent. Ten podręcznik i dowód zakupienia należy umieścić w bezpiecznym miejscu. Zarejestruj produkt pod adresem i otrzymasz aktualizacje produktu! 1.1 Funkcje i cechy Stacja dokująca EW7011 oferuje szybki i łatwy sposób podłączenia dysku twardego SATA 2,5 '' i/lub 3,5 '', bez konieczności otwierania obudowy komputera. EW7011 jest wyposażona w port USB 3.0. Dzięki takiemu połączeniu, bardzo proste jest zapisywanie i wymiana danych. EW7011 posiada inteligentny system tworzenia kopii zapasowej za pomocą wciśnięcia jednego przycisku.

3 1.2 Zawartość opakowania Następujące części muszą być w opakowaniu: 3 POLSKI EW7011 Stacja Dokująca na dyski twarde 2.5 i 3.5 SATA Zasilacz Kabel USB 3.0 CD-ROM z oprogramowaniem OTB Instrukcja obsługi 2.0 Podłączanie dysku twardego Wykonaj następujące kroki, aby zamontować dysk twardy w stacji dokującej EW Upewnij się, że stacja dokująca EW7011 jest całkowicie wyłączona. 2. Weź swój dysk twardy SATA etykietą z nadrukiem modelu do góry i złączem SATA skierowanym do dołu. Zwróć uwagę, czy połączenie SATA dysku twardego zwrócone jest w kierunku gniazda w stacji dokującej EW7011.Jeśli złącza są skierowane ku sobie, Twój dysk jest idealnie dopasowany. 3. Ostrożnie wsuń dysk twardy do stacji dokującej EW7011. Wsuwając dysk usłyszysz kliknięcie, które będzie oznaczało, że dysk został zamontowany. Wskazówka: Nie należy odłączać dysku twardego ze stacji dokującej EW7011 w trakcie jego używania. Stacja dokująca EW7011 musi być wyłączona. W ten sposób możesz uszkodzić zarówno swój dysk jak I stację dokującą. 3.0 Podłączenie EW7011 do komputera 1. Upewnij się, że dysk twardy został zamontowany w sposób opisany w rozdziale Podłącz dostarczony kabel USB do złącza USB w stacji dokującej EW Podłącz drugi koniec kabla USB do wolnego portu USB w komputerze. 4. Podłącz kabel zasilania do złącza DC IN w stacji dokującej EW Podłącz zasilacz do gniazda sieciowego. 6. Naciśnij przycisk "Zasilanie" w stacji dokującej EW7011 aby włączyć urządzenie. 7. Komputer automatycznie wykryje sprzęt zarówno stację dokującą EW7011 jak i dysk twardy SATA w niej zainstalowany. Jeśli przeprowadziłeś poprawnie instalację dysku w stacji dokującej, system Windows wykryje "urządzenie pamięci masowej USB". Uwaga: złącze USB jest "hot swap", co oznacza, że nie ma potrzeby, wyłączenia komputera podczas podłączania stacji dokującej EW7011 za pomocą złącza USB

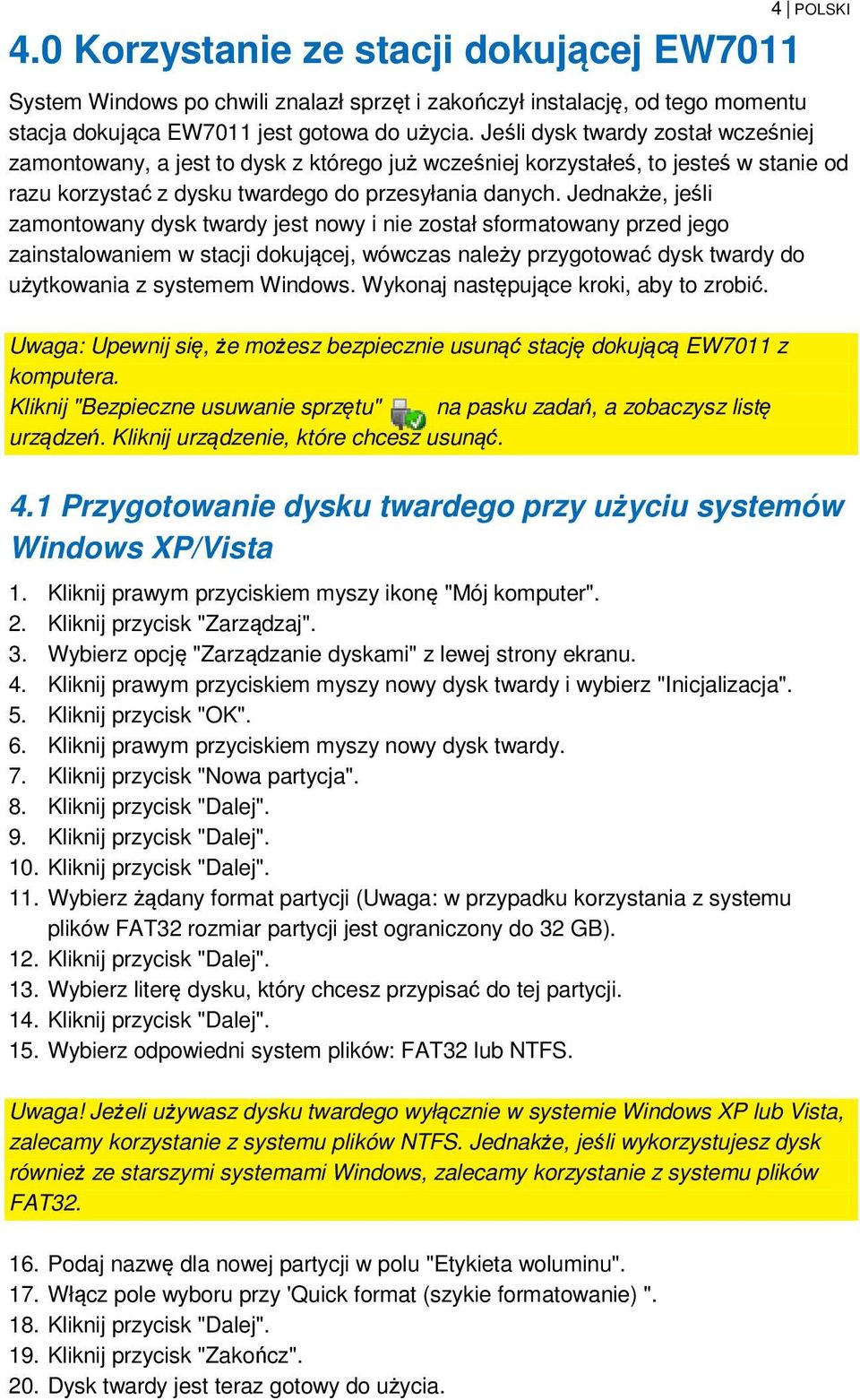

4 4 POLSKI 4.0 Korzystanie ze stacji dokującej EW7011 System Windows po chwili znalazł sprzęt i zakończył instalację, od tego momentu stacja dokująca EW7011 jest gotowa do użycia. Jeśli dysk twardy został wcześniej zamontowany, a jest to dysk z którego już wcześniej korzystałeś, to jesteś w stanie od razu korzystać z dysku twardego do przesyłania danych. Jednakże, jeśli zamontowany dysk twardy jest nowy i nie został sformatowany przed jego zainstalowaniem w stacji dokującej, wówczas należy przygotować dysk twardy do użytkowania z systemem Windows. Wykonaj następujące kroki, aby to zrobić. Uwaga: Upewnij się, że możesz bezpiecznie usunąć stację dokującą EW7011 z komputera. Kliknij "Bezpieczne usuwanie sprzętu" na pasku zadań, a zobaczysz listę urządzeń. Kliknij urządzenie, które chcesz usunąć. 4.1 Przygotowanie dysku twardego przy użyciu systemów Windows XP/Vista 1. Kliknij prawym przyciskiem myszy ikonę "Mój komputer". 2. Kliknij przycisk "Zarządzaj". 3. Wybierz opcję "Zarządzanie dyskami" z lewej strony ekranu. 4. Kliknij prawym przyciskiem myszy nowy dysk twardy i wybierz "Inicjalizacja". 5. Kliknij przycisk "OK". 6. Kliknij prawym przyciskiem myszy nowy dysk twardy. 7. Kliknij przycisk "Nowa partycja". 8. Kliknij przycisk "Dalej". 9. Kliknij przycisk "Dalej". 10. Kliknij przycisk "Dalej". 11. Wybierz żądany format partycji (Uwaga: w przypadku korzystania z systemu plików FAT32 rozmiar partycji jest ograniczony do 32 GB). 12. Kliknij przycisk "Dalej". 13. Wybierz literę dysku, który chcesz przypisać do tej partycji. 14. Kliknij przycisk "Dalej". 15. Wybierz odpowiedni system plików: FAT32 lub NTFS. Uwaga! Jeżeli używasz dysku twardego wyłącznie w systemie Windows XP lub Vista, zalecamy korzystanie z systemu plików NTFS. Jednakże, jeśli wykorzystujesz dysk również ze starszymi systemami Windows, zalecamy korzystanie z systemu plików FAT Podaj nazwę dla nowej partycji w polu "Etykieta woluminu". 17. Włącz pole wyboru przy 'Quick format (szykie formatowanie) ". 18. Kliknij przycisk "Dalej". 19. Kliknij przycisk "Zakończ". 20. Dysk twardy jest teraz gotowy do użycia.

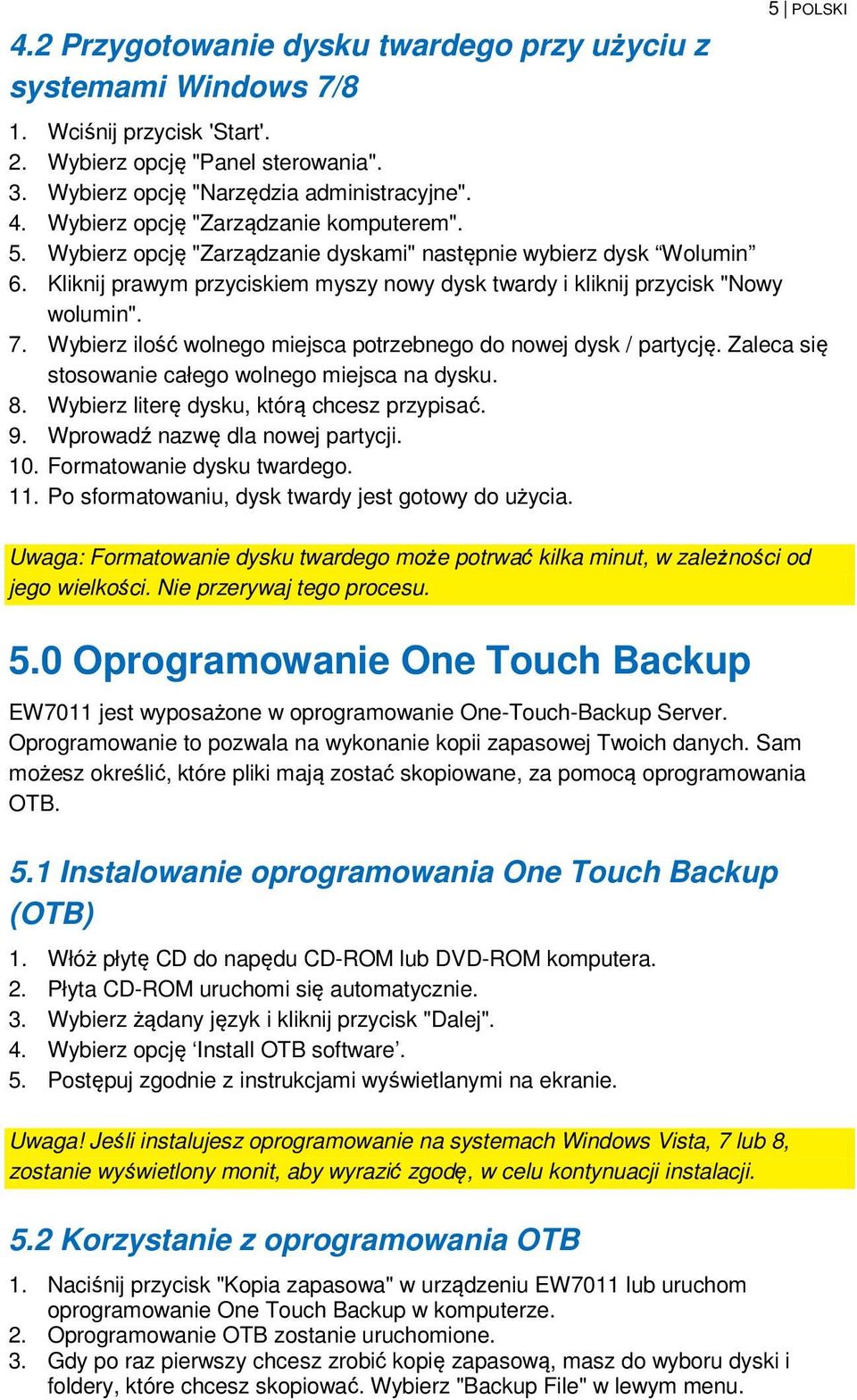

5 4.2 Przygotowanie dysku twardego przy użyciu z systemami Windows 7/8 5 POLSKI 1. Wciśnij przycisk 'Start'. 2. Wybierz opcję "Panel sterowania". 3. Wybierz opcję "Narzędzia administracyjne". 4. Wybierz opcję "Zarządzanie komputerem". 5. Wybierz opcję "Zarządzanie dyskami" następnie wybierz dysk Wolumin 6. Kliknij prawym przyciskiem myszy nowy dysk twardy i kliknij przycisk "Nowy wolumin". 7. Wybierz ilość wolnego miejsca potrzebnego do nowej dysk / partycję. Zaleca się stosowanie całego wolnego miejsca na dysku. 8. Wybierz literę dysku, którą chcesz przypisać. 9. Wprowadź nazwę dla nowej partycji. 10. Formatowanie dysku twardego. 11. Po sformatowaniu, dysk twardy jest gotowy do użycia. Uwaga: Formatowanie dysku twardego może potrwać kilka minut, w zależności od jego wielkości. Nie przerywaj tego procesu. 5.0 Oprogramowanie One Touch Backup EW7011 jest wyposażone w oprogramowanie One-Touch-Backup Server. Oprogramowanie to pozwala na wykonanie kopii zapasowej Twoich danych. Sam możesz określić, które pliki mają zostać skopiowane, za pomocą oprogramowania OTB. 5.1 Instalowanie oprogramowania One Touch Backup (OTB) 1. Włóż płytę CD do napędu CD-ROM lub DVD-ROM komputera. 2. Płyta CD-ROM uruchomi się automatycznie. 3. Wybierz żądany język i kliknij przycisk "Dalej". 4. Wybierz opcję Install OTB software. 5. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Uwaga! Jeśli instalujesz oprogramowanie na systemach Windows Vista, 7 lub 8, zostanie wyświetlony monit, aby wyrazić zgodę, w celu kontynuacji instalacji. 5.2 Korzystanie z oprogramowania OTB 1. Naciśnij przycisk "Kopia zapasowa" w urządzeniu EW7011 lub uruchom oprogramowanie One Touch Backup w komputerze. 2. Oprogramowanie OTB zostanie uruchomione. 3. Gdy po raz pierwszy chcesz zrobić kopię zapasową, masz do wyboru dyski i foldery, które chcesz skopiować. Wybierz "Backup File" w lewym menu.

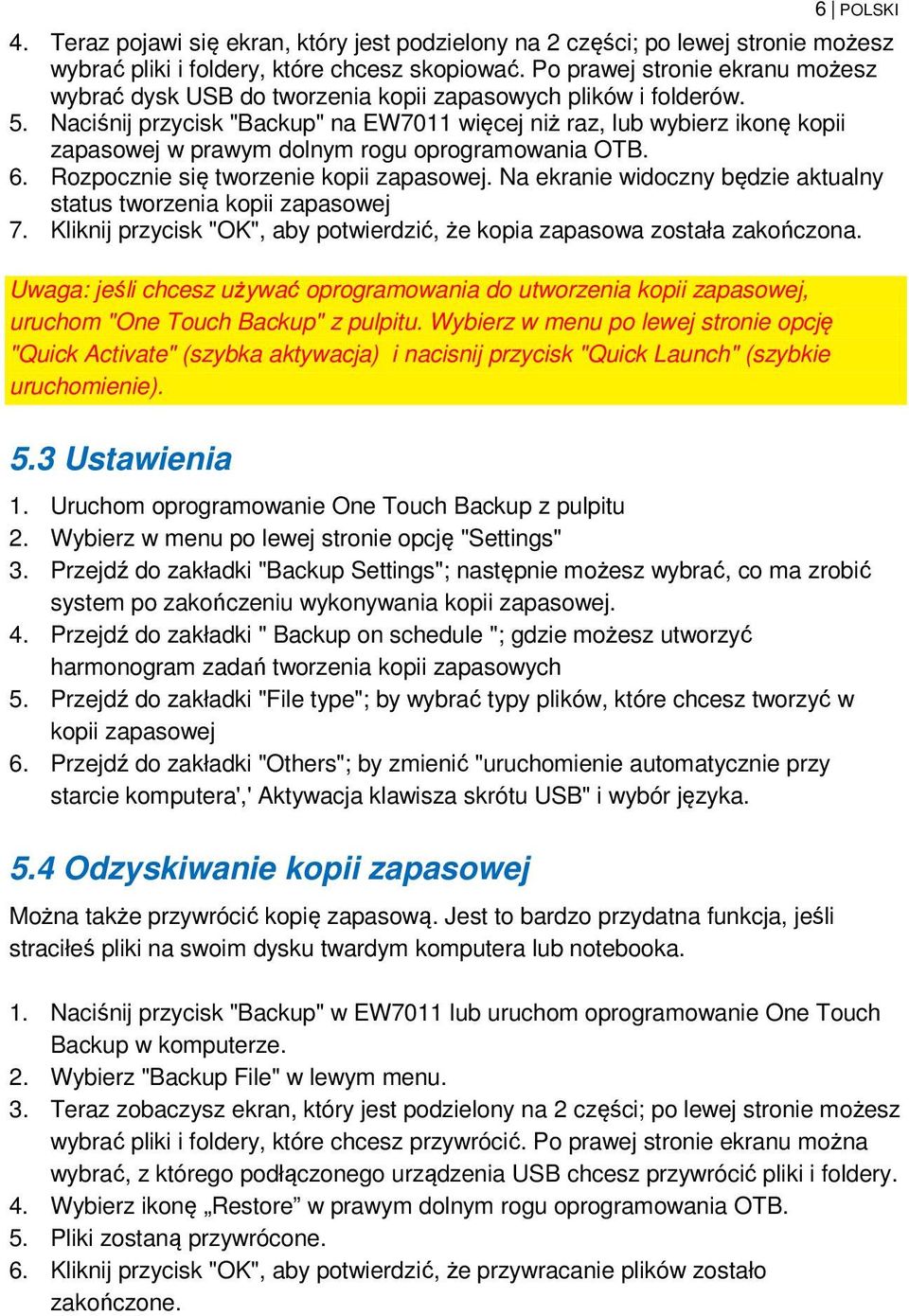

6 6 POLSKI 4. Teraz pojawi się ekran, który jest podzielony na 2 części; po lewej stronie możesz wybrać pliki i foldery, które chcesz skopiować. Po prawej stronie ekranu możesz wybrać dysk USB do tworzenia kopii zapasowych plików i folderów. 5. Naciśnij przycisk "Backup" na EW7011 więcej niż raz, lub wybierz ikonę kopii zapasowej w prawym dolnym rogu oprogramowania OTB. 6. Rozpocznie się tworzenie kopii zapasowej. Na ekranie widoczny będzie aktualny status tworzenia kopii zapasowej 7. Kliknij przycisk "OK", aby potwierdzić, że kopia zapasowa została zakończona. Uwaga: jeśli chcesz używać oprogramowania do utworzenia kopii zapasowej, uruchom "One Touch Backup" z pulpitu. Wybierz w menu po lewej stronie opcję "Quick Activate" (szybka aktywacja) i nacisnij przycisk "Quick Launch" (szybkie uruchomienie). 5.3 Ustawienia 1. Uruchom oprogramowanie One Touch Backup z pulpitu 2. Wybierz w menu po lewej stronie opcję "Settings" 3. Przejdź do zakładki "Backup Settings"; następnie możesz wybrać, co ma zrobić system po zakończeniu wykonywania kopii zapasowej. 4. Przejdź do zakładki " Backup on schedule "; gdzie możesz utworzyć harmonogram zadań tworzenia kopii zapasowych 5. Przejdź do zakładki "File type"; by wybrać typy plików, które chcesz tworzyć w kopii zapasowej 6. Przejdź do zakładki "Others"; by zmienić "uruchomienie automatycznie przy starcie komputera',' Aktywacja klawisza skrótu USB" i wybór języka. 5.4 Odzyskiwanie kopii zapasowej Można także przywrócić kopię zapasową. Jest to bardzo przydatna funkcja, jeśli straciłeś pliki na swoim dysku twardym komputera lub notebooka. 1. Naciśnij przycisk "Backup" w EW7011 lub uruchom oprogramowanie One Touch Backup w komputerze. 2. Wybierz "Backup File" w lewym menu. 3. Teraz zobaczysz ekran, który jest podzielony na 2 części; po lewej stronie możesz wybrać pliki i foldery, które chcesz przywrócić. Po prawej stronie ekranu można wybrać, z którego podłączonego urządzenia USB chcesz przywrócić pliki i foldery. 4. Wybierz ikonę Restore w prawym dolnym rogu oprogramowania OTB. 5. Pliki zostaną przywrócone. 6. Kliknij przycisk "OK", aby potwierdzić, że przywracanie plików zostało zakończone.

7 6.0 Często zadawane pytania i inne powiązane informacje 7 POLSKI Najnowsze często zadawane pytania dotyczące produktu, można znaleźć na stronie pomocy produktu. Firma Ewent często aktualizuje te strony, aby zapewnić użytkownikowi najnowsze informacje. W celu uzyskania informacji o produkcie, odwiedź stronę Obsługa i pomoc techniczna Ten podręcznik użytkownika został starannie napisany przez ekspertów technicznych firmy Ewent. W przypadku problemów z instalacją lub używaniem tego produktu, należy wypełnić formularz pomocy technicznej na stronie sieci web Możesz także skontaktować się z nami telefonicznie. Numery telefonów pomocy technicznej oraz informacje o godzinach otwarcia można znaleźć na stronie Ostrzeżenia i elementy na które należy zwrócić uwagę Z powodu prawa, dyrektyw i przepisów ustanowionych przez parlament Europejski, niektóre (bezprzewodowe) urządzenia, mogą podlegać ograniczeniom dotyczącym ich używania w niektórych krajach członkowskich Unii Europejskiej. W określonych krajach członkowskich Unii Europejskiej, używanie takich urządzeń może być zabronione. Aby uzyskać więcej informacji o tych ograniczeniach należy się skontaktować ze swoimi (lokalnymi) władzami. Należy zawsze stosować się do instrukcji w podręczniku*, szczególnie, gdy dotyczą one urządzeń do montażu. Ostrzeżenie: W większości przypadków, dotyczą one urządzenia elektronicznego. Nieprawidłowe/niewłaściwe używanie, może doprowadzić do (poważnych) obrażeń! Naprawa urządzenia powinna zostać wykonana przez wykwalifikowanych pracowników Ewent. Naprawa urządzenia samemu i/lub jego nieprawidłowe używanie, spowoduje natychmiastową utratę gwarancji. Rozszerzone warunki gwarancji, można uzyskać na naszej stronie sieci web, pod adresem *Wskazówka: Podręczniki Ewent są pisane z dużą starannością. Jednakże, ze względu na rozwój technologiczny, może się zdarzyć, że wydrukowany podręcznik nie będzie zawierał najbardziej aktualnych informacji.

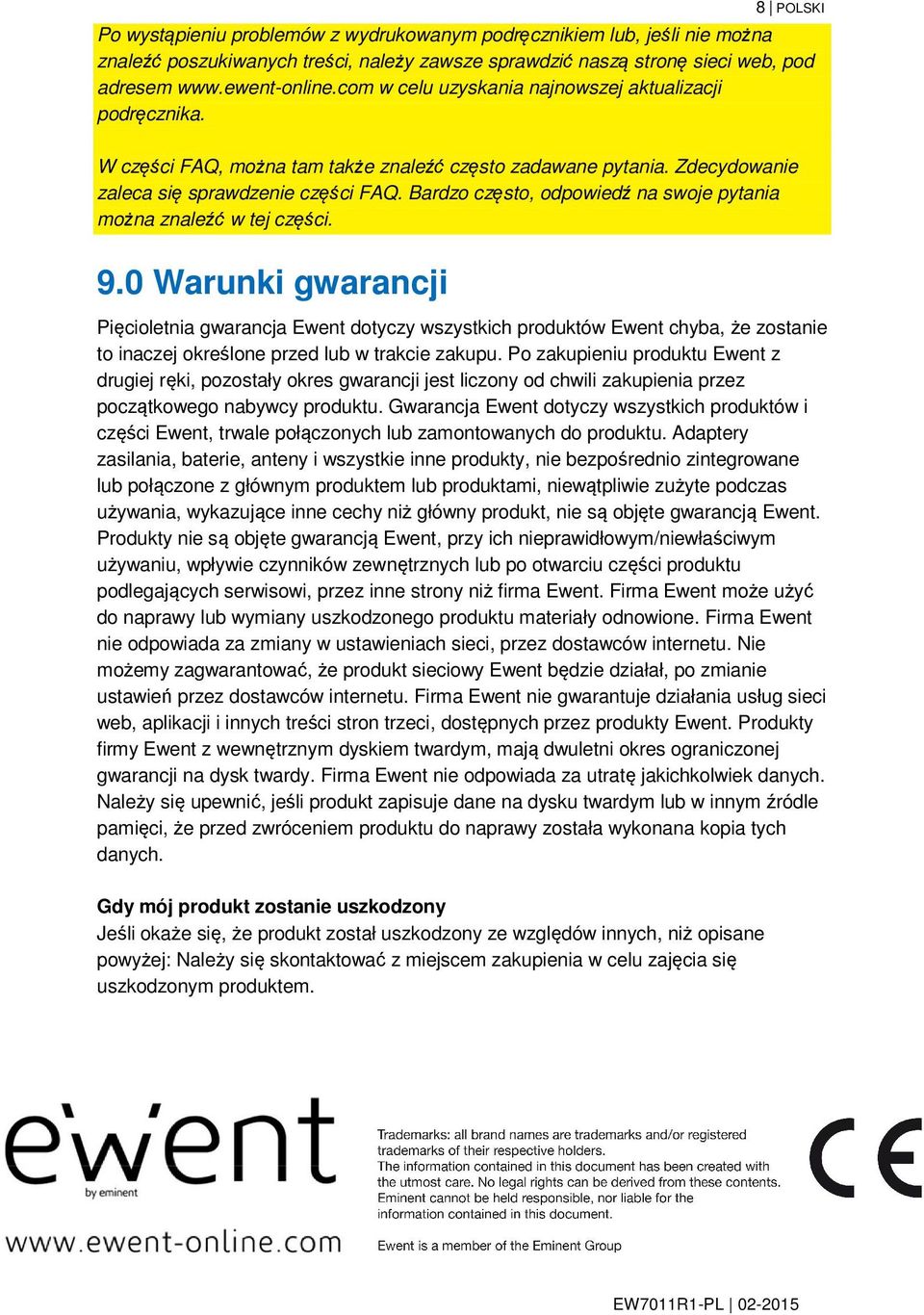

8 8 POLSKI Po wystąpieniu problemów z wydrukowanym podręcznikiem lub, jeśli nie można znaleźć poszukiwanych treści, należy zawsze sprawdzić naszą stronę sieci web, pod adresem w celu uzyskania najnowszej aktualizacji podręcznika. W części FAQ, można tam także znaleźć często zadawane pytania. Zdecydowanie zaleca się sprawdzenie części FAQ. Bardzo często, odpowiedź na swoje pytania można znaleźć w tej części. 9.0 Warunki gwarancji Pięcioletnia gwarancja Ewent dotyczy wszystkich produktów Ewent chyba, że zostanie to inaczej określone przed lub w trakcie zakupu. Po zakupieniu produktu Ewent z drugiej ręki, pozostały okres gwarancji jest liczony od chwili zakupienia przez początkowego nabywcy produktu. Gwarancja Ewent dotyczy wszystkich produktów i części Ewent, trwale połączonych lub zamontowanych do produktu. Adaptery zasilania, baterie, anteny i wszystkie inne produkty, nie bezpośrednio zintegrowane lub połączone z głównym produktem lub produktami, niewątpliwie zużyte podczas używania, wykazujące inne cechy niż główny produkt, nie są objęte gwarancją Ewent. Produkty nie są objęte gwarancją Ewent, przy ich nieprawidłowym/niewłaściwym używaniu, wpływie czynników zewnętrznych lub po otwarciu części produktu podlegających serwisowi, przez inne strony niż firma Ewent. Firma Ewent może użyć do naprawy lub wymiany uszkodzonego produktu materiały odnowione. Firma Ewent nie odpowiada za zmiany w ustawieniach sieci, przez dostawców internetu. Nie możemy zagwarantować, że produkt sieciowy Ewent będzie działał, po zmianie ustawień przez dostawców internetu. Firma Ewent nie gwarantuje działania usług sieci web, aplikacji i innych treści stron trzeci, dostępnych przez produkty Ewent. Produkty firmy Ewent z wewnętrznym dyskiem twardym, mają dwuletni okres ograniczonej gwarancji na dysk twardy. Firma Ewent nie odpowiada za utratę jakichkolwiek danych. Należy się upewnić, jeśli produkt zapisuje dane na dysku twardym lub w innym źródle pamięci, że przed zwróceniem produktu do naprawy została wykonana kopia tych danych. Gdy mój produkt zostanie uszkodzony Jeśli okaże się, że produkt został uszkodzony ze względów innych, niż opisane powyżej: Należy się skontaktować z miejscem zakupienia w celu zajęcia się uszkodzonym produktem. EW7011R1-PL
