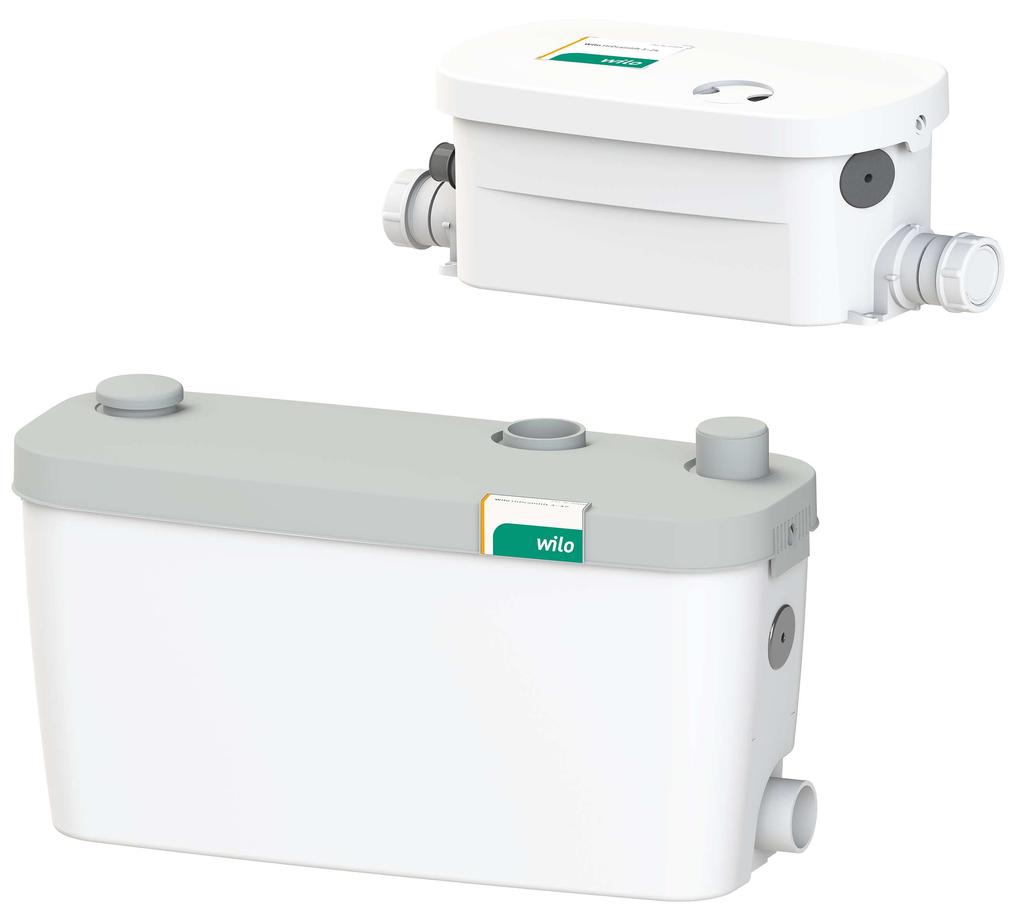

1 Opis serii: Wilo-HiDrainlift 3 H/m 8 Wilo-HiDrainlift Q/m³/h Budowa Małe urządzenie do przetłaczania wody zanieczyszczonej (instalacja nadpodłogowa) Cechy szczególne/zalety produktu Bardzo kompaktowa budowa do montażu w toalecie lub pod kabiną prysznicową (HiDrainlift 3-24) Cicha praca i zamontowany filtr z węglem aktywnym zapewniają wysoki komfort użytkowania Niezawodna wydajność i niskie zużycie energii elektrycznej pozwalają w efektywny sposób odprowadzać zanieczyszczoną wodę Prosta instalacja z różnymi możliwościami podłączenia Gotowe do podłączenia instalacje (HiDrainlift 3-35 i HiDrainlift 3-37) Zakres dostawy Gotowe do podłączenia urządzenie do przetłaczania wody zanieczyszczonej z filtrem z węglem aktywnym i zamontowanymi zabezpieczeniami przed przepływem zwrotnym. Instrukcja montażu i obsługi Zestaw przyłączeniowy do przewodów dopływowych i ciśnieniowych Zmiany zastrzeżone 50 Hz / 10

2 Charakterystyka zbiorcza: Wilo-HiDrainlift 3 Charakterystyki H/m 8 Wilo-HiDrainlift HiDrainlift 3-24 HiDrainlift 3-35 HiDrainlift Q/m³/h Zmiany zastrzeżone 50 Hz / 10

3 Wyposażenie/funkcja: Wilo-HiDrainlift 3 Konstrukcja Urządzenie zatapialne Silnik prądu zmiennego Silnik indukcyjny trójfazowy Zintegrowane zabezpieczenie przed przepływem zwrotnym = jest, - = brak, = opcjonalnie Zmiany zastrzeżone 50 Hz / 10

4 Lista produktów: Wilo-HiDrainlift 3 Typ pompy Napięcie zasilania Pojemność brutto Nr art. V / l HiDrainlift ~230 V, 50 Hz HiDrainlift ~230 V, 50 Hz HiDrainlift ~230 V, 50 Hz HiDrainlift 3-37 ~ V, Hz 16 Zmiany zastrzeżone 50 Hz / 10

5 Specyfikacja: Wilo-HiDrainlift Charakterystyki H/m Wilo-HiDrainlift 3 Dane silnika Napięcie zasilania 1~230 V, 50 Hz Ma. pobór mocy P 1 0,3 kw Prąd znamionowy I N 1,2 A Liczba biegunów HiDrainlift 3-24 HiDrainlift 3-35 HiDrainlift 3-37 Sposób załączania bezpośrednio Q/m³/h 0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 Q/l/s Stopień ochrony IP 44 Ma. częstotliwość załączania na pompę 100 1/h Przewód Wtyczka sieciowa Rodzaj kabla zasilającego CEE Non-detachable Dopuszczalny obszar zastosowania Temperatura przetłaczanej cieczy Ma. temperatura przetłaczanej cieczy, chwilowo do 3 min T C T 35 C Ma. temperatura otoczenia T 40 C Wymiary/masa Pojemność brutto V 4 l Min. poziom wył. Min. poziom wł. Wymiary Szero wyso głęb okoś ć 45 mm 65 mm mm Masa netto ok. m 4 kg Materiały Wał pompy Wirnik [AISI303] PA/PPO, wzmocniony włóknem szklanym (w zależności od typu) Informacje dot. zamawiania Produkt Wilo Nr art Numer EAN Zmiany zastrzeżone 50 Hz / 10

6 Specyfikacja: Wilo-HiDrainlift Grupa cenowa PG7 Zmiany zastrzeżone 50 Hz / 10

7 Specyfikacja: Wilo-HiDrainlift Charakterystyki H/m Wilo-HiDrainlift 3 Dane silnika Napięcie zasilania 1~230 V, 50 Hz Ma. pobór mocy P 1 0,4 kw Prąd znamionowy I N 1,7 A Liczba biegunów HiDrainlift 3-24 HiDrainlift 3-35 HiDrainlift 3-37 Sposób załączania bezpośrednio Q/m³/h 0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 Q/l/s Stopień ochrony IP 44 Ma. częstotliwość załączania na pompę 100 1/h Przewód Wtyczka sieciowa Rodzaj kabla zasilającego CEE Non-detachable Dopuszczalny obszar zastosowania Temperatura przetłaczanej cieczy Ma. temperatura przetłaczanej cieczy, chwilowo do 3 min T C T 60 C Ma. temperatura otoczenia T 40 C Wymiary/masa Pojemność brutto V 16 l Min. poziom wył. Min. poziom wł. Wymiary Szero wyso głęb okoś ć 70 mm 110 mm mm Masa netto ok. m 5 kg Materiały Wał pompy Wirnik [AISI303] PA/PPO, wzmocniony włóknem szklanym (w zależności od typu) Informacje dot. zamawiania Produkt Wilo Nr art Numer EAN Zmiany zastrzeżone 50 Hz / 10

8 Specyfikacja: Wilo-HiDrainlift Grupa cenowa PG7 Zmiany zastrzeżone 50 Hz / 10

9 Specyfikacja: Wilo-HiDrainlift Charakterystyki H/m Wilo-HiDrainlift 3 Dane silnika Napięcie zasilania 1~230 V, 50 Hz Ma. pobór mocy P 1 0,4 kw Prąd znamionowy I N 2,0 A Liczba biegunów HiDrainlift 3-24 HiDrainlift 3-35 HiDrainlift 3-37 Sposób załączania bezpośrednio Q/m³/h 0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 Q/l/s Stopień ochrony IP 44 Ma. częstotliwość załączania na pompę 100 1/h Przewód Wtyczka sieciowa Rodzaj kabla zasilającego CEE Non-detachable Dopuszczalny obszar zastosowania Temperatura przetłaczanej cieczy Ma. temperatura przetłaczanej cieczy, chwilowo do 3 min T C T 75 C Ma. temperatura otoczenia T 40 C Wymiary/masa Pojemność brutto V 16 l Min. poziom wył. Min. poziom wł. Wymiary Szero wyso głęb okoś ć 70 mm 110 mm mm Masa netto ok. m 6 kg Materiały Wał pompy Wirnik [AISI303] PA/PPO, wzmocniony włóknem szklanym (w zależności od typu) Informacje dot. zamawiania Produkt Wilo Nr art Numer EAN Zmiany zastrzeżone 50 Hz / 10

10 Specyfikacja: Wilo-HiDrainlift Grupa cenowa PG7 Zmiany zastrzeżone 50 Hz / 10
