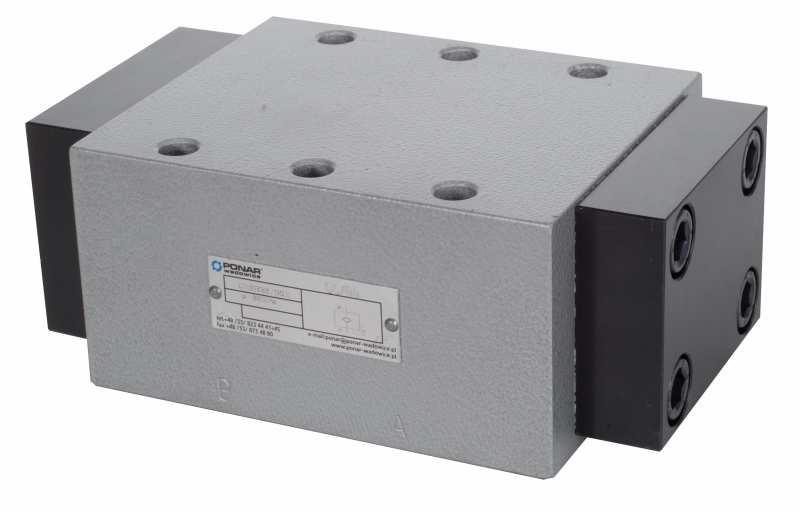

1 Zawór zwrotny sterowany typ UZS2 WN2 do 1,5 MPa do 60 dm /min KAR ARTA KATALOGOWA - INSTRU RUKCJA OSŁUGI WK ZASTOSOWANIE Zawór zwrotny sterowany płytowy typ UZS2 stosowany jest w układach hydraulicznych, w których wymagany jest swobodny przepływ w jednym kierunku i samoczynnie zamykany w kierunku przeciwnym z możliwością otwarcia tego przepływu ciśnieniem sterującym. Zawór można montować w układach hydraulicznych w dowolnym położeniu. OPIS DZIAŁANIA UZS2-0/ UZS2-0/Z A Y A Sprężyna (4) poprzez talerzyk () dociska kulkę (5) do wewnętrznej krawędzi stożka (2) i utrzymuje stożek w pozycji zamkniętej. Jeżeli różnica ciśnień w kanale A przekroczy wartość ciśnienia otwarcia ustalonego przez sprężynę (4), to nastąpi przesunięcie stożka (2) prowadzonego na powierzchni cylindrycznej korpusu (1) i otwarcie przepływu z kanału A do. Przepływ z kanału do kanału A nastąpi wtedy, gdy zostanie doprowadzone ciśnienie sterujące do kanału. Ciśnienie w kanale oddziałuje na powierzchnię tłoczka (6), który przemieszcza się, naciska na kulkę (5) i po pokonaniu siły od ciśnienia w kanale oraz napięcia sprężyny (4), powoduje otwarcie przepływu. Ciecz może przepływać z kanału do A tak długo jak długo działa ciśnienie sterujące w kanale. Kanał Y służy do odprowadzenia przecieków z zaworu w odmianie z niezależnym odprowadzeniem przecieków. Typ UZS WK

2 DANE TECHNICZNE Ciecz hydrauliczna olej mineralny Wymag agana klasa a czystc zystości olej leju ISO 4406 klasa 20/18/15 Lepkość nominalna cieczy 7 mm 2/s w temperaturze 55 oc Zakres lepkości 2 2,8 do 80 mm /s Zakres temperatury cieczy (w zbiorniku) Zakres temperatury otoczenia Max x ciśnie ienie pracy Ciśnienie max. sterowania zalecany max - 20 o C do +70 o C 1, 1,5 MPa 1,5 MPa 40 o C do + 55 o C o o -20 C do +70 C Ciśnienie otwarcia zaworu zwrotnego 0,05 MPa Masa 10 kg Powier ierzc zchnia oddziały ływania a ciśniec ienia Wersja zaworu F 1 [cm 2] F 2 [cm 2] F [cm 2 ] F [cm 2 4 ] C [MPa] UZS ,06 1,51 18,87 - UZS 20...Z... 7,06 1,51 18,87,14 0,022 0,022 F - powierzchnia wyznaczona średnicą uszczelniającą stożka (2) 1 F 2 - powierzchnia wyznaczona średnicą kulki (5) pomocniczego zaworu zwrotnego F - powierzchnia oddziaływania ciśnienia sterującego na tłoczek (6) F 4 - powierzchnia tłoczyska tłoczka (6) odwrotna powierzchni F C - ciśnienie działające na powierzchnię F potrzebne do pokonania siły sprężyny (4) WYMAGANIA MONTAŻU I EKSPLOATACJI 1. Podczas eksploatacji należy utrzymać zalecaną w niniejszej Karcie Katalogowej - Instrukcji Obsługi lepkość cieczy roboczej. 2. Aby zapewnić bezawaryjną i bezpieczną pracę zaworu należy systematycznie sprawdzać: działanie zaworu czystość cieczy hydraulicznej. Ze względu na możliwość nagrzewania się oraz przekroczenie dopuszczalnych, ustalonych temperatur powierzchniowych, zawór powinien być umiejscowiony tak, aby wyeliminować możliwość przypadkowego kontaktu z nim podczas eksploatacji lub należy przewidzieć odpowiednie osłony zgodnie z wymaganiami norm europejskich: PN-EN ISO i PN-EN Dla zapewnienia szczelności bloku zaworu należy przestrzegać wymiarów pierścieni uszczelniających, momentów dokręcenia śrub mocujących i parametrów pracy zaworu podanych w niniejszej Karcie Katalogowej - Instrukcji Obsługi 5. Obsługujący zawór musi być zapoznany z treścią niniejszej Karty Katalogowej - Instrukcji Obsługi. WK Typ UZS 2

3 SCHEMATY Symbol graficzny zaworu typ UZS 2... A Y A wersja UZS2... wersja UZS2...Z... WYMIARY GAARYTOWE I PRZYŁĄCZENIOWE Ø6-2 otw. (, Y) M10 gł otw. 75 A Y,8 48,4 92,9 96,8 120 (min) Ø11-6 otw. 2 1 O6 Y * 4 16,7 24,6 42,1 59,5 62,7 67,5 84,1 155 (min) Ø 2 (max) 2 otw. (A, ) Ø7 gł. 6 A 96,8 120 r 0,01/100 mm 0, , Pierścień uszcz.o-r -ring 6 x - 2 szt/kpl (A, ) 2 - Pierścień uszcz. o-r -ring 8, x 2,4 1 szt/kpl () dla wersji UZS 2.../... 2 szt/kpl (, Y) dla wersji UZS 2.../Z... - Konfiguracja otworów powierzchni płyty przyłączeniowej zgodna normami: CETOP - RP 121H PN-ISO 5781 śruby mocujące M10 x wg PN -EN- ISO 4762 (PN/M-8202) - szt. 6 /kpl moment dokręcenia Md = 7 Nm. 4 - Wymagany stan powierzchni płyty przyłączeniowej Uwag aga: a: (*) - kanał Y występuje tylko w wersji UZS2.../Z... Typ UZS WK

4 CHARAKTERYSTYKI dla lepkości cieczy hydraulicznej v = 41 mm 2 o /s i temperatury t = 50 C Char arakterysty terystyka a przep zepły ływu 0,7 0,6 0,5 p p (MPa) [MPa MPa] 0,4 0, 0,2 0,1 A A Q (dm /min) Q [dm /min] SPOSÓ ZAMAWIANIA UZS 2 * Wielkość nominalna (WN) WN2 = 2 Numer serii konstrukcyjnej (0-9) - niezmienne wymiary przyłącza i zabudowy = seria 0 = 0 Sposób odprowadzania przecieków wspólne odprowadzenia przecieków = niezależne odprowadzenie przecieków = Z Rodzaj uszczelnienia NR (dla cieczy na bazie olejów mineralnych) FKM (dla cieczy na bazie estrów fosforanowych) = bez oznaczenia = V Ewentualne dodatkowe wymagania określone w sposób opisowy (do uzgodnienia z producentem) UWAGI: Zawór powinien być zamawiany zgodnie z kodem opisanym w powyższej tabeli. Symbole zaznac aczone drukiem pogr p ogrub ubionym oznac aczaj ają ą preferowane wersje wykonania a dostępd stępne w krót rótkim terminie ie dost d stawy. Przykład kodu zaworu : UZS2-0/ WK Typ UZS 2

5 PŁYTY PRZYŁĄCZENIOWE I ŚRUY MOCUJĄCE Płyty przyłączeniowe należy zamawiać wg oznaczenia typu płyty, z uwzględnieniem przyłączy gwintowych przewodów rurowych. Symbole płyt: G 414/01 przyłącze gwintowe A, G 1 1/4, Y G 1/4 G 415/01 przyłącze gwintowe A, G 1 1/2, Y G 1/4 Płyta przyłączeniowa i śruby do montażu zaworu M10 x 90-10, 0,9 wg PN - EN ISO 4762 (PN/M-8202) szt.6/komplet dostarczane są na oddzielne zamówienie. Moment dokręcenia śrubmd d = 7 Nm. UWAGA: A: Symbol l płyty p zaznac aczony drukiem pogr p ogrub ubionym oznac acza a preferowaną wersję wykonania a dostępd stępną w krót rótkim terminie ie dostd stawy. PRZYKŁAD ZASTOSOWANIA W UKŁADZIE HYDRAULICZNYM Y UZS 2-0/Z M Typ UZS WK

6 PONAR Wadowice S.A. ul. Wojska Polskiego Wadowice tel fax WK Typ UZS 2
