2 Regulatory instalacji c.o. Regulator Lago 0101/ 1001: Regulator Lago 0321: Regulatory E8: Wyposażenie regulatora pogodowego E8: Siłowniki obrotowe Siłownik MP 06-24/ 140 (0-10V) : Siłownik MP 10: Siłownik MP 15: Siłownik MP 10 CR z wbudowanym reg. stałotemperaturowym: Zawory mieszające Zawory mieszające gwintowane MIX M: Zawory mieszające kołnierzowe 3 F, 4F: Termostatyczne zawory mieszające c.w.u. TMT: Termostatyczne zawory mieszające c.o. THERMO-R: Zawory kulowe Zawory kulowe z filtrem BIOFLUX: System MIX-BOX Gotowe wersje systemu MIX-BOX: Szafka montażowa - wersja naścienna P: Rozdzielacz 2 lub 3-obwodowy CX: Grupa pompowa SA 83 MIX-BOX 20: Grupa mieszająco-pompowa SMT 83 MIX-BOX 20: Grupa mieszająco-pompowa SMTC 83 MIX-BOX 20: Wyposażenie dodatkowe systemu MIX-BOX: Zwrotnica hydrauliczna CPN MIX-BOX:

3 Grupy mieszająco - pompowe DN 25 Zestaw D: Zestaw W: Zwrotnica hydrauliczna CPN 70 - DN 25: Rozdzielacz c.o. C 60 - DN 25: Zwrotnica hydrauliczna CPN 70 - DN 25: Rozdzielacz c.o. C 70 - DN 25: Zwrotnica hydrauliczna CPN DN 40: Rozdzielacz c.o. C DN 25: Grupa pompowa SA DN 25: Grupa mieszająco-pompowa SMT DN 25: Grupa mieszająco-pompowa SMTC DN 25: Wyposażenie grup pompowych DN 25: Grupy mieszająco - pompowe DN 32 Zwrotnica hydrauliczna CPN DN 32: Zwrotnica hydrauliczna CPN DN 40: Rozdzielacz c.o. C DN 32: Zwrotnica hydrauliczna CPN DN 50: Rozdzielacz c.o. C DN 32: Grupa pompowa SA DN 32: Grupa mieszająco-pompowa SMT DN 32: Wyposażenie grup pompowych DN 32: Zwrotnica hydrauliczna CP DN 65: Rozdzielacz c.o. C DN 50: Zwrotnice hydrauliczne System DN 50 Zwrotnice hydrauliczne stalowe z izolacją CPN: Zwrotnice hydrauliczne stalowe z izolacją XP:

4 Grupy pompowe do regulacji temperatury powrotu do kotła Grupa mieszająco pompowa SMR DN 25: Grupy z płytowym wymiennikiem ciepła Grupa pompowa BW z płytowym wymiennikiem ciepła: Grupa pompowa GW z płytowym wymiennikiem ciepła: Zawory z siłownikami Zawory dzielące VC z siłownikiem: Przepustnice międzykołnierzowe z siłownikami: Grupy solarne Grupa solarna VERTIGO R 90: Grupa solarna VERTIGO VRD 90: Wyposażenie grup solarnych VERTIGO: Grupa solarna MAVERICK VRD 90: Wyposażenie grup solarnych MAVERICK:

5 Regulator pogodowy LAGO 0101/1001 Regulator pogodowy Lago 0101 / 1001 ze złączem typu CAN-BUS przeznaczony jest do zamontowania na ścianie i wykorzystać go możemy do wysterowania: źródła ciepła (kotła) lub mieszacza stałej temperatury zasilania bądź stałej temperatury powrotu ciepłej wody użytkowej za pomocą czujnika temperatury lub termostatu temperatury pomieszczenia w zależności od temperatury na zewnątrz lub w pomieszczeniu przez regulację kotła lub mieszacza (sterowanie czasowe tylko z modułem pokojowym Lago FB) UWAGA! Sterowanie czasowe obiegu grzewczego tylko z podłączonym cyfrowym modułem pokojowym Lago FB (patrz wyposażenie dodatkowe). Regulator Lago 0101/1001 (z czujnikiem AF, VF i listwą do montażu na ścianę) Uproszczone schematy regulowanych instalacji AF AF VF SPF M KF LUB UWAGA! Do w/w schematu konieczne jet dokupienie czujników KF i SPF. Wyposażenie dodatkowe regulatora pogodowego LAGO 0101/1001 FBR 2 Lago FB Cyfrowy moduł pokojowy Lago FB (CAN-BUS) Czujnik temp. pokojowej ze zdalną regulacją i możliwością zmiany trybu pracy FBR2 Czujnik temp. zewnętrznej AF - 5 kw NTC Czujnik temp. zasilania - przylgowy VF - 5 kw NTC Czujnik temp. kotła / zbiornika c.w.u. KF/SPF - 5 kw NTC

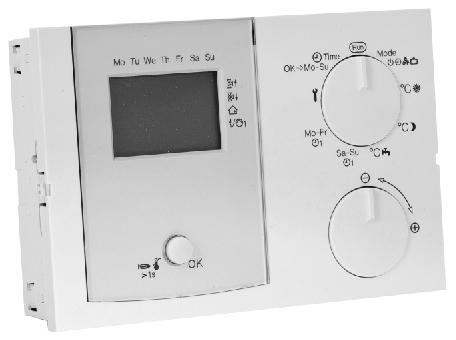

6 Regulator pogodowy LAGO 0321 Regulator Lago 0321 został zaprojektowany do pogodowej regulacji instalacji grzewczej. Zapewnia nam regulację kotła z palnikiem jednostopniowym, przygotowanie ciepłej wody użytkowej oraz maksymalnie dwóch obiegów grzewczych ( w tym jeden z mieszaczem). Zintegrowane są funkcje oszczędnościowe (przełączanie pomp obiegowych w zależności od zapotrzebowania). Przekaźnik pompy bezpośredniego obiegu grzewczego może być alternatywnie wykorzystywany również do realizacji następujących funkcji: pompa cyrkulacyjna utrzymywanie temperatury powrotu pompa ładująca zasobnik Regulator Lago 0321 (z czujnikiem AF, KF/SPF, VF i listwą do montażu na ścianę) Uproszczony schemat regulowanej instalacji AF VF M SPF KF Wyposażenie dodatkowe regulatora pogodowego LAGO 0321 FBR 2 Lago FB Cyfrowy moduł pokojowy Lago FB (CAN-BUS) Czujnik temp. pokojowej ze zdalną regulacją i możliwością zmiany trybu pracy FBR2 Czujnik temp. zewnętrznej AF - 5 kw NTC Czujnik temp. zasilania - przylgowy VF - 5 kw NTC Czujnik temp. kotła / zbiornika c.w.u. KF/SPF - 5 kw NTC

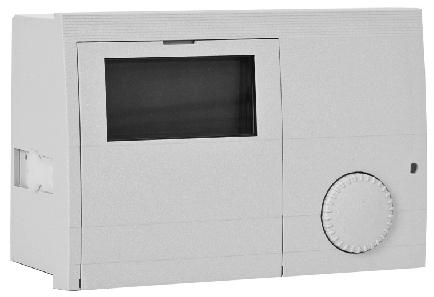

7 Regulator pogodowy E 8 oszereg regulatorów E 8 został stworzony w celu regulacji instalacji grzewczych. Różnorodne wykonania umożliwiają optymalne i tanie dopasowanie ogrzewania. Regulatory sterowane są wg temperatury zewnętrznej i zapewniają optymalne współdziałanie poszczególnych komponentów instalacji grzewczej. Porównują wartości mierzone z wartościami zadanymi lub z wyliczonymi wartościami zadanymi. Na podstawie tych optymalnych wartości zostaje włączony palnik, a siłownik mieszacza w zależności od potrzeb, zostaje ustawiony w odpowiedniej pozycji. Wbudowane przyłącze BUS umożliwia włączenie E8 do regulowanych ogrzewań posiadających do 16 obiegów. Urządzenia konfigurują sie automatycznie przy ich uruchomieniu poprzez rozpoznanie przyłączonych czujników. E8 wyposażono w podświetlany wyświetlacz a dzięki komunikatom tekstowym (również w języku polskim) praca z nim stała sie jeszcze łatwiejsza. Ponadto regulator może pracować z czujnikami zarówno NTC1kW (starsze wersje regulatorów) jak i PTC 5kW. Istnieje sześć różnych wersji regulatora E8. W zależności od modułu do prawidłowego funkcjonowania potrzebne są odpowiednie czujniki i kostki przyłączeniowe. Dla każdego sterowanego obiegu c.o. na życzenie można podłączyć czujnik temperatury pomieszczenia FBR 2, względnie moduł zdalnego sterowania Lago FB. Regulator E Reguluje kotłem z palnikiem dwustopniowym lub dwoma kotłami z palnikami jednostopniowymi, jednym pompowym obiegiem c.o., ciepłą wodą użytkową, pompą cyrkulacyjną kotła i ciepłej wody użytkowej. Wymagane czujniki AF, 2xKF/SPF i kostki przyłączeniowe. Regulator E Reguluje kotłem z palnikiem jednostopniowym, jednym obiegiem c.o. z mieszaczem, jednym obiegiem c.o. kotłowym, ciepłą wodą użytkową, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, VF, 2xKF/SPF i kostki przyłączeniowe. Regulator E Reguluje kotłem z palnikiem dwustopniowym lub dwoma kotłami z palnikami jednostopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną kotła i ciepłej wody użytkowej. Wymagane czujniki AF, 2x KF/SPF, 2x VF i kostki przyłączeniowe. Regulator E Reguluje dwoma obiegami c.o. z mieszaczami, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, 2 x VF i kostki przyłączeniowe. Regulator E Reguluje, przy pomocy modułu Lago 0201R kaskadą ośmiu kotłów z palnikami jednostopniowymi lub czterema z palnikami dwustopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną ciepłej wody użytkowej. Palniki sterowane są przez moduły Lago 0201R. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, 2 x VF i kostki przyłączeniowe. Regulator E Reguluje czterema palnikami jednostopniowymi, jednym obiegiem c.o. z mieszaczem, ciepłą wodą użytkową. Przy pomocy modułu Lago 0201R kaskadę można rozbudować do ośmiu stopni palników. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, VF i kostki przyłączeniowe. Lago 0201R - Reguluje kotłem pracującym w kaskadzie sterowanej przez manager kaskad E lub E Wymagane czujniki KF/SPF, VF i kostki przyłączeniowe. W poniższej tabeli ceny dotyczą tylko regulatorów, a odpowiednie ceny czujników, kostek i ich opisy umieszczone są w dalszej części cennika. W przypadku gdy w instalacji przewidziana jest obsługa pompy cyrkulacyjnej kotła ( ochrona minimalnej temperatury powrotu kotła ) potrzebny jest jeszcze jeden czujnik VF (dodatkowy przekaźnik sterowany temperaturowo). Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator LAGO 0201R (cena bez czujników i kostek) Uproszczony schemat regulowanej instalacji przez regulator E VF AF VF SPF M KF M Kocioł z palnikiem dwustopniowym 7

8 Wyposażenie regulatorów pogodowych E 8 AF VF Lago FB Czujnik temperatury zewnętrznej AF 5kW NTC Czujnik temperatury kotła/zbiornika KF/SPF 5kW NTC Czujnik temperatury zasilania c.o. VF 5kW NTC Czujnik temperatury pokojowej FBR 2 KF/SPF FBR 2 Skrzynka Cyfrowy moduł pokojowy Lago FB (CAN-BUS) Kpl. kostek do regulatora E / E Kpl. kostek do regulatora E Kpl. kostek do regulatora E Kpl. kostek do regulatora E Kpl. kostek do regulatora E Kpl. kostek do regulatora Lago 0201R Skrzynka do zabudowy regulatora na ścianie

9 Siłownik zaworu mieszającego MP / 140 (0-10V) Siłownik MP / 140 (0-10V) charakteryzuje się kompaktową budową i solidnym wykonaniem i jest siłownikiem o regulacji 0-10 V. Fabrycznie wyposażony jest w 1,5 metrowy przewód 4 x 0,75 mm2 oraz w adapter do zamontowania siłownika na zaworach mieszających MIX M firmy WOMIX A 061. Przy użyciu adaptera przyłączeniowego siłowniki MP 06 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). Dane techniczne: Napięcie zasilania: 24 V, 50/60 Hz Regulacja: 0-10 V Pobór mocy: 1,5 W; 2,5VA Podłączenie: Przewód, 4 x 0,75mm2, Długość - 1,5m Moment obrotowy: 6 Nm (dla napięcia nominalnego) Kąt obrotu: 90 Stopni, nieregulowany Czas obrotu o kąt 900: 140 sekund Poziom głośności: max. 35 db (A) Przełącznik pracy: ręczna / automatyczna. Klasa ochrony: II Stopień ochrony: IP 40 Zakres temperatury pracy: 0-500C Waga: 400 g Artykuł Czas otwarcia Siłownik MP / 140 (0-10V) z adapterem nr A sek. / 90 0 Napięcie 24 V~50Hz Wyposażenie dodatkowe Adapter A 061 Adapter A 062 Adapter A 063 Adapter A 064 Adapter A 065 dla mieszaczy WOMIX (wyposażenie fabryczne) dla mieszaczy WITA Minimix oraz typu H dla mieszaczy Meibes V7 dla mieszaczy ESBE, Danfoss (stare generacje) dla mieszaczy ESBE VRG / VRB

10 Siłownik zaworu mieszającego MP 10 Siłownik MP 10 składa się z synchronicznego silnika z kondensatorem, dwóch wyłączników krańcowych, dwóch krzywek ustawionych na 90 stopni, pokrętła, skali do wizualizacji położenia serca zaworu, przełącznika umożliwiającego ręczną zmianę położenia zasuwy zaworu. Fabrycznie wyposażony jest w 2 metrowy przewód 3 x 0.75 mm2 oraz w adapter do zamontowania siłownika na zaworach mieszających MIX M, 3F, 4F firmy WOMIX A 101. Przy użyciu adaptera przyłączeniowego siłowniki MP 10 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). Dane techniczne: Moment obrotowy: Napięcie zasilania: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: 10 Nm 230 V~50Hz lub 24 V ~50Hz 90 Stopni, nieregulowany 70 lub 140 s. w zależności od modelu II IP 40 Przełącznik pracy: ręczna / automatyczna. Artykuł Czas otwarcia Napięcie Siłownik MP / 60 z adapterem A 101 dla mieszaczy WOMIX Siłownik MP / 135 z adapterem A 101 dla mieszaczy WOMIX 70 sek. / sek. / V~50Hz 230 V~50Hz Siłownik MP / 135 z adapterem A 101 dla mieszaczy WOMIX Siłownik MP / 140 (0-10V) z adapterem A sek. / sek. / V~50Hz 24 V~50Hz Wyposażenie dodatkowe Adapter A 101 dla mieszaczy WOMIX (wyposażenie fabryczne) Adapter A 062 dla mieszaczy WITA Minimix oraz typu H Adapter A 063 dla mieszaczy Meibes V7 Adapter A 064 dla mieszaczy ESBE, Danfoss (stare generacje) Adapter A 065 dla mieszaczy ESBE VRG / VRB Siłownik zaworu mieszającego MP Siłownik MP 15 składa się z synchronicznego silnika z kondensatorem, dwóch wyłączników krańcowych, dwóch krzywek przyłączeniowych ustawionych na 90 stopni, pokrętła, skali do wizualizacji położenia serca zaworu, przełącznika umożliwiającego ręczną zmianę położenia zasuwy zaworu. Fabrycznie wyposażony jest w 1,5 metrowy przewód 3 x 0.75 mm2 oraz w adapter do zamontowania siłownika na zaworach mieszających 3F, 4F firmy WOMIX A 151. Przy użyciu adaptera przyłączeniowego siłowniki MP 15 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). Dane techniczne: Moment obrotowy: Napięcie zasilania: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: 15 Nm (dla napięcia nominalnego). 230 V~50Hz 90 Stopni, nieregulowany 140 s. II IP 40 Przełącznik pracy: ręczna / automatyczna. Artykuł Czas otwarcia Siłownik MP 15 z adapterem nr A 151 dla mieszaczy WOMIX 140 sek. / 90 0 Napięcie 230 V~50Hz Wyposażenie dodatkowe Adapter A 151 Adapter A 062 Adapter A 063 Adapter A 064 Adapter A 065 dla mieszaczy WOMIX (wyposażenie fabryczne) dla mieszaczy WITA Minimix oraz typu H dla mieszaczy Meibes V7 dla mieszaczy ESBE, Danfoss (stare generacje) dla mieszaczy ESBE VRG / VRB

11 Siłownik MP 10 CR z wbudowanym regulatorem stałotemperaturowym Opis i charakterystyka: Siłowniki z wbudowanym regulatorem stałotemperaturowym MP 10 CR znajdują zastosowanie w instalacjach centralnego ogrzewania z zaworem mieszającym. Siłownik utrzymuje stałą temperaturę medium obiegu grzewczego. Poprzez wbudowany przełącznik DIP (znajdujący się pod obudową siłownika) mamy możliwość wyboru dodatkowych funkcji takich jak: - kierunek obrotu siłownika, 0 - minimalna graniczna temperatura - do wyboru +60 lub +70 C, 0 - maksymalna graniczna temperatura C, - ochrony mieszacza przed zablokowaniem. Do pracy urządzenia nie są wymagane żadne zewnętrzne regulatory. Pracę siłownika tzn. kierunek obrotu siłownika sygnalizują diody LED. Dane techniczne: Napięcie zasilania: Pobór mocy: Podłączenie: Moment obrotowy: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: Czujnik temp. zasilanie: Maks. temp. pomiaru: Zakres regulacji temp.: Temp. graniczna maksymalna: Temp. graniczna minimalna: Dioda LED czerwona Pokrętło do ustawienia żądanej temperatury Dioda LED zielona Przełącznik pracy ręcznej / automatycznej Rączka z wizualizacją obrotów 230 V, +/- 15V, 50/60 Hz 3,5 VA wtyczka 230 VAC 10 Nm (dla napięcia nominalnego) 90 stopni 135 sekund II IP 40 NTC 8,5kW dla +25St.C, dł. 1m 1100C dla ogrzewania C + 550C + 600C lub +700C Przełącznik praca ręczna / automatyczna Siłownik MP 10 CR z wbudowanym regulatorem stałotemperaturowym z adapterem A Wyposażenie dodatkowe Adapter A 101 dla mieszaczy WOMIX (wyposażenie fabryczne) Adapter A 062 dla mieszaczy WITA Minimix oraz typu H Adapter A 063 dla mieszaczy Meibes V7 Adapter A 064 dla mieszaczy ESBE, Danfoss (stare generacje) Adapter A 065 dla mieszaczy ESBE VRG / VRB VAC 230 VAC M M 11

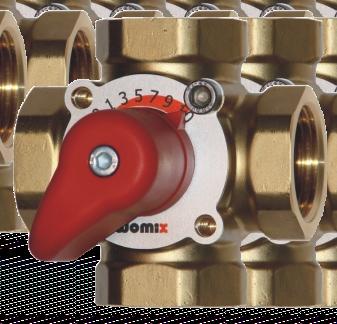

12 Zawory mieszające MIX M Zawory mieszające MIX M znajdują zastosowanie w instalacjach centralnego ogrzewania. Trzydrogowy zawór mieszający służy głównie do obniżenia temperatury zasilania obiegu grzewczego np. w instalacjach ogrzewania podłogowego. Czterodrogowy zawór mieszający oprócz regulacji temperatury obiegu grzewczego chroni kocioł / źródło ciepła przed niską temperaturą powrotu. W pełni automatyczną pracę zaworu można zapewnić dzięki siłownikom firmy WOMIX MP 06 lub MP 10. Kartonik zaworu mieszającego Dane techniczne: Średnica: Uszczelnienie: Korpus: Grzyb pokrywa: Kąt obrotu: Maks. ciśnienie: Maks. temp.: Rączka: Skala: od ¾ do 2 dwa O-ringi EPDM brass CW617N brass CW617N bar 110 C plastik, czerwony aluminium dla średnic ¾ - 11/4 - MP 06 lub MP10 dla średnic 1 ½ MP 10 (patrz strona 34) Siłownik: Średnice: 3-drogowe zawory mieszające MIX M 3-20 MIX M 3-20 MIX M 3-20 MIX M 3-25 MIX M 3-25 MIX M 3-32 MIX M 3-32 MIX M 3-40 MIX M 3-50 Kv Rozmiar A B C D S M E /4" 3/4" 3/4" ,4 35,4 35,4 35,4 35,4 35,4 35,4 49,9 49, A B C D S M ,4 35,4 35,4 35,4 35,4 49,9 49, /4 11/4 11/2 2 4-drogowe zawory mieszające MIX M 4-20 MIX M 4-25 MIX M 4-25 MIX M 4-32 MIX M 4-32 MIX M 4-40 MIX M 4-50 Kv Rozmiar 3/4" /4 11/4 11/ Konstrukcja zaworu MIX M 12 E

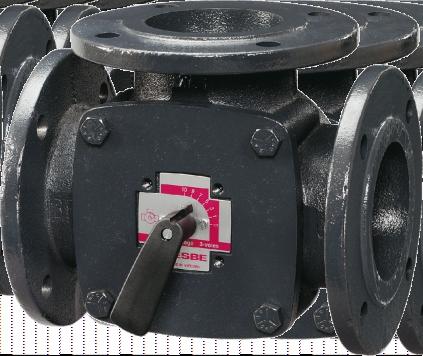

13 Zawór mieszający kołnierzowy trzydrogowy 3 F Żeliwny, kołnierzowy Uszczelnienie wałka: Ciśnienie: Temperatura maks.: Kąt obrotu: Korpus i pokrywa:: Grzyb: Siłownik: 3F 32 3F 40 3F 50 3F 65 3F 80 3F 100 3F 125 3F 150 Zawór mieszający kołnierzowy czterodrogowy 4 F podwójny O-ring EPDM PN C 900 żeliwo GG 20 mosiądz dla średnic DN 32 - DN 50 - MP 10 dla średnic DN 50 - DN MP 15 Kvs Żeliwny, kołnierzowy Uszczelnienie wałka: Ciśnienie: Temperatura maks.: Kąt obrotu: Korpus i pokrywa:: Grzyb: Siłownik: 4F 32 4F 40 4F 50 4F 65 4F 80 4F 100 4F 125 4F 150 Wyposażenie dodatkowe zaworów 3F, 4F Siłownik zaworu mieszającego MP 10, MP 15 Patrz strona Średnica DN [mm] podwójny O-ring EPDM PN C 900 żeliwo GG 20 mosiądz dla średnic DN 32 - DN 50 - MP 10 dla średnic DN 50 - DN MP 15 Kvs Średnica DN [mm]

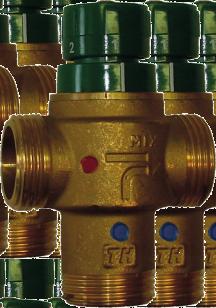

14 Zawory do regulacji stałotemperaturowej instalacji c.o. Termostatyczne zawory mieszające THERMO dla c.o. THERMO-R Termostatyczne zawory mieszające serii THERMO przeznaczone są do regulacji czynnika zasilającego instalację centralnego ogrzewania grzejnikową jak również podłogową. Zawór THERMO-R wyposażony jest w żeliwną nakrętkę 1 1/2" GW. THERMO Dane techniczne: Maksymalna temperatura pracy: Zakres regulacji: +900C 35 0C C (+/- 2K) lub 20 0C C (+/- 2K) 10 bar 0,2 bar 2,7 Maksymalne ciśnienie pracy: Minimalne ciśnienie pracy: Kvs: Podłączenie zaworu THERMO-R: strona zasilająca - 1 1/2" GZ strona zasilająca c.o. - nakrętka 1 1/2"GW powrót - 1" GZ Podłączenie zaworu THERMO: 0 Zawór termostatyczny THERMO-R C z żeliwną nakrętką 1 1/2" GW 0 Zawór termostatyczny THERMO-R C z żeliwną nakrętką 1 1/2" GW 1" GZ Zawór termostatyczny THERMO C 0 Zawór termostatyczny THERMO C Zawory dla regulacji temperatury ciepłej wody użytkowej Termostatyczne zawory mieszające TMT dla c.w.u. Termostatyczne zawory mieszające serii TMT przeznaczone są do regulacji ciepłej wody użytkowej. Zabezpieczają instalację przed zbyt wysoką temperaturą ciepłej wody użytkowej, co w konsekwencji chroni użytkownika przed poparzeniem. Dane techniczne: Maksymalna temperatura pracy: Zakres regulacji: Maksymalne ciśnienie pracy: Zalecane ciśnienie pracy: +850C 30 oc - 65 oc (+/- 2K) 10 bar 1-5 bar Dla ciśnień większych niż 5 bar zalecamy stosowanie reduktora ciśnienia Zawór termostatyczny TMT 12 F - 1/2"GW Zawór termostatyczny TMT 34 F - 3/4"GW Zawór termostatyczny TMT 34 M - 3/4"GZ Zawór termostatyczny TMT 100 F - 1"GW Zawór termostatyczny TMT 100 M - 1"GZ Zawór termostatyczny TMT 114 M - 1 1/4"GZ Zawór termostatyczny TMT 112 M - 1 1/2"GZ kvs 1,6 1,8 1,8 3,2 3,2 7,4 7,6 14 Przyłącze 1/2" GW 3/4" GW 3/4" GZ 1" GW 1" GZ 1 1/4" GZ 1 1/2" GZ

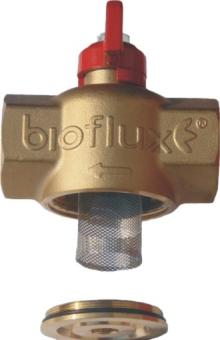

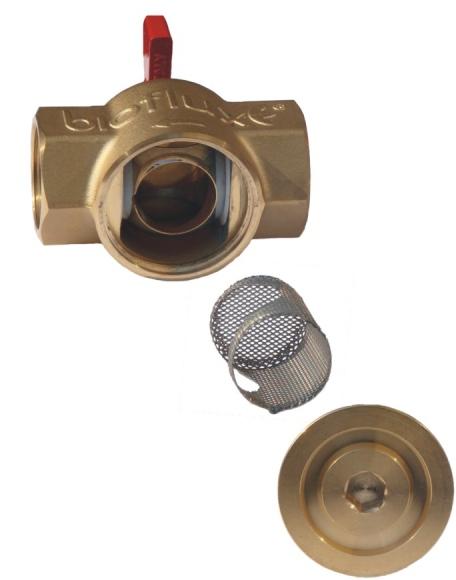

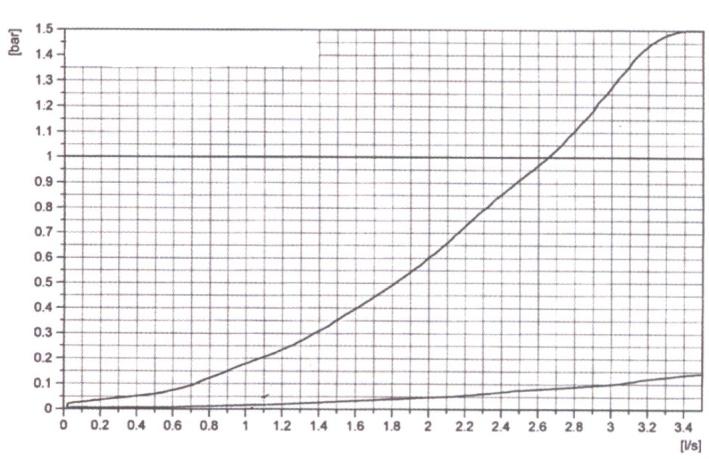

15 Zawory kulowe z filtrem BIOFLUX Przeznaczenie Zawór kulowy Bioflux przeznaczony jest do montażu w instalacjach grzewczych i c.w.u. Nie można montować zaworu w instalacjach gazowych i olejowych. Filtr Zawór kulowy Bioflux wyposażony jest w filtr osadnikowy do wody, który znajduje się bezpośrednio w kuli zaworu. Dzięki temu rozwiązaniu długość zabudowy zaworu jest znacznie krótsza. Rewolucyjny sposób montażu filtra umożliwia konserwację i czyszczenie go bez demontażu zaworu z instalacji. Zastosowanie filtra w instalacjach powoduje zdecydowaną poprawę jakości wody oraz zabezpiecza instalację przed zabrudzeniami stałymi powodując tym samym wydłużenie czasu jej eksploatacji. Przyjazny środowisku Materiały użyte do produkcji zaworów kulowych Bioflux nadają się w 99% do recyklingu, ponadto w ponad 50% użyte materiały pochodzą z recyklingu. Takie użycie materiałów prowadzi do znacznych oszczędności w zakresie stosowanych surowców jak również zużycia energii. Dane techniczne zaworów kulowych BIOFLUX: Korpus, kula, dekiel: mosiądz Uszczelnienie wałka: EPDM Uszczelnienie kuli: PTFE Maksymalne ciśnienie pracy: 10 bar Zakres temperatury pracy: C Materiał sitka filtra: AISI 304 Rączka: aluminium DN l/sek. m3/h 15 1,03 3, ,16 4, ,65 3,92 4,85 8,40 9,54 14,11 17,64 30,24 Zawór kulowy BIOFLUX 1/2" z filtrem ww motyl Zawór kulowy BIOFLUX 3/4" z filtrem ww motyl Zawór kulowy BIOFLUX 1" z filtrem ww motyl Zawór kulowy BIOFLUX 1 1/4" z filtrem ww rączka Zawór kulowy BIOFLUX 1 1/2" z filtrem ww rączka Sitko 400 mm do zaworu kulowego BIOFLUX 1/2" Sitko 400 mm do zaworu kulowego BIOFLUX 3/4" Sitko 400 mm do zaworu kulowego BIOFLUX 1" Sitko 400 mm do zaworu kulowego BIOFLUX 1 1/4" Sitko 400 mm do zaworu kulowego BIOFLUX 1 1/2"

16 SYSTEM MIX - BOX DN 20 - kompletny system regulacji dla 2 lub 3 obiegów grzewczych System do 30 kw System MIX-BOX dostępny jest z dwoma typami pomp Wilo Yonos Para RS Grundfos UPM3 AutoL System MIX-BOX jest kompletnym systemem rozdziału obiegów grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno standardowym jak i kondensacyjnym. Może obsługiwać maksymalnie trzy obiegi grzewcze. Obiegi grzewcze mogą być pompowe lub pompowo-mieszające z zaworem mieszającym obrotowym lub termostatycznym. Grupy pompowe wyposażone są w pompę WILO typu Yonos Para lub Grundfos UPM3 Auto L. Szafka systemu MIX -BOX jest wykonana w wersji naściennej. Dane techniczne: Materiał rozdzielacza: Materiał grup pompowych: Maks. temperatura pracy: Maks. ciśnienie pracy: Napięcie zasilania pomp i siłownika: Zakres temp. pracy mieszacza termostat.: Podłączenie: stal mosiądz, miedź 1100C 6 bar 230 VAC, 50 Hz o C strona kotłowa - GW 1" (nakrętka) strona instalacyjna - GZ 3/4" 16

17 Gotowe wersje systemów Zestaw MIX-BOX 1 - zestaw 2 obiegów grzewczych w tym jeden z mieszaczem obrotowym i siłownikiem elektrycznym Zestaw MIX-BOX 1 z grupami SA 83 i SMT 83 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 1 z grupami SA 83 i SMT 83 z pompami Grundfos UPM3 Auto L Zestaw MIX-BOX 1 zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SMT 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), Zestaw MIX-BOX 2 - zestaw 2 obiegów grzewczych w tym jeden z mieszaczem termostatycznym Zestaw MIX-BOX 2 z grupami SA 83 i SMTC 83 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 2 z grupami SA 83 i SMTC 83 z pompami Grundfos UPM3 Auto L Zestaw zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SMTC 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), Zestaw MIX-BOX 3 - zestaw 2 obiegów grzewczych z mieszaczami obrotowymi i siłownikami elektrycznymi Zestaw MIX-BOX 3 z 2 grupami SMT 83 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 3 z 2 grupami SMT 83 z pompami Grundfos UPM3 Auto L Zestaw zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SMT 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SMT 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), Zestaw MIX-BOX 4 - zestaw 2 obiegów grzewczych bez mieszaczy Zestaw MIX-BOX 4 z 2 grupami SA 83 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 4 z 2 grupami SA 83 z pompami Grundfos UPM3 Auto L Zestaw zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 17

18 Szafka montażowa - wersja naścienna P Materiał blacha galwanizowana. Zamknięcie szafki malowane proszkowo - kolor biały RAL Wymiary szafki P2 na 2 obiegi grzewcze: 595x336x190 (wysokość / szerokość / głębokość). Wymiary szafki P3 na 3 obiegi grzewcze: 595x690x190 (wysokość / szerokość / głębokość). Szafka naścienna P2 dla systemu MIX-BOX dla 2 stref grzewczych Szafka naścienna P3 dla systemu MIX-BOX dla 3 stref grzewczych Rozdzielacz dla 2 - lub 3 - obiegów CX z wbudowaną mini zwrotnicą hydrauliczna Rozdzielacz CX wykonany jest ze stali malowanej na czarno i jest izolowany. Wyposażony jest w mini zwrotnicę hydrauliczną która za pomocą śruby zaślepiającej może być otwarta (patrz rysunek). Rozdzielacz CX 2F dla 2 obiegów grzewczych Rozdzielacz CX 3F dla 3 obiegów grzewczych MINI Zwrotnica hydrauliczna Schemat przepływu pomiędzy zasilaniem i powrotem. Śruba zamykająca Śruba zaślepiająca zwrotnicę hydrauliczną 18

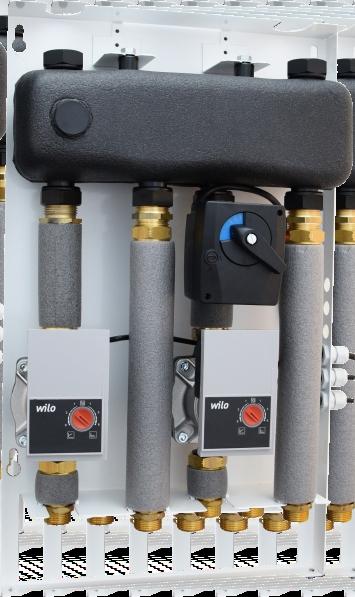

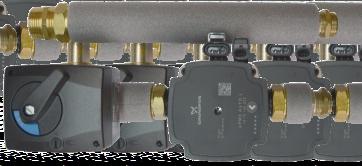

19 Grupa pompowa SA 83 MIX-BOX 20 Grupa pompowa SA 83 MIX-BOX 20 bez zaworu mieszającego wyposażona jest w zawór zwrotny, izolację rur i pompę WILO lub GRUNDFOS. Zawór zwrotny Pompa Grupa SA 83 MIX-BOX 20 z pompą WILO Yonos Para RS 15/6 RKA Grupa SA 83 MIX-BOX 20 z pompą Grundfos UPM3 Auto L Podłączenie 3/4"GZ Grupa pompowa SMT 83 MIX-BOX 20 Zawór miesz. obrotowy VRG z siłownikiem MP 10 Grupa mieszająco pompowa SMT 83 MIX-BOX 20 wyposażona jest w 3drogowy zawór mieszający typu T ESBE VRG Kvs 6,3, zawór zwrotny, izolację rur. Ponadto grupa wyposażona jest w pompę WILO lub GRUNDFOS, oraz w siłownik zaworu mieszającego MP / 140 (230 VAC, 3-punkt., 140 sek/90st). Zawór zwrotny Pompa Podłączenie 3/4"GZ Grupa SMT 83 MIX-BOX 20 z pompą WILO Yonos Para RS 15/6 RKA Grupa SMT 83 MIX-BOX 20 z pompą Grundfos UPM3 Auto L Grupa pompowa SMTC 83 MIX-BOX 20 Grupa mieszająco pompowa SMTC 83 MIX-BOX 20 wyposażona jest w 3drogowy termostatyczny zawór mieszający typu ESBE VTA 322 (DN 20, zakres regulacji St.C), zawór zwrotny, izolację rur. Grupa wyposażona jest w pompę firmy WILO lub GRUNDFOS. Zawór zwrotny Zawór miesz. term. VTA Pompa Podłączenie 3/4"GZ Grupa SMTC 83 MIX-BOX 20 z pompą WILO Yonos Para RS 15/6 RKA Grupa SMTC 83 MIX-BOX 20 z pompą Grundfos UPM3 Auto L Wyposażenie dodatkowe systemu MIX-BOX Zaślepki Zaślepki gdy nie mamy podłączonej grupy pompowej 1 kpl. = 2 zaślepki 1", 2 uszczelki

20 Zwrotnica hydrauliczna CPN MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX wykonana została ze stali. Fabrycznie wyposażona jest w izolację, tulejkę nurnikową 1/2" do czujnika temperatury, odpowietrznik automatyczny 3/8" z zaworem stopowym 1/2", dwa śrubunki mosiężne 1" w/z. Wyprodukowana została dla zapewnienia pełnej regulacji systemu MIX-BOX. Dane techniczne Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: stal ST bar 1,7 m3/h 1100C EPP czarna 40 g/l 1" GZ Zwrotnica hydrauliczna CPN MIX-BOX 2 z izolacją (dla systemu 2- obiegowego MIX-BOX) Zwrotnica hydrauliczna CPN MIX-BOX 3 z izolacją (dla systemu 3- obiegowego MIX-BOX)

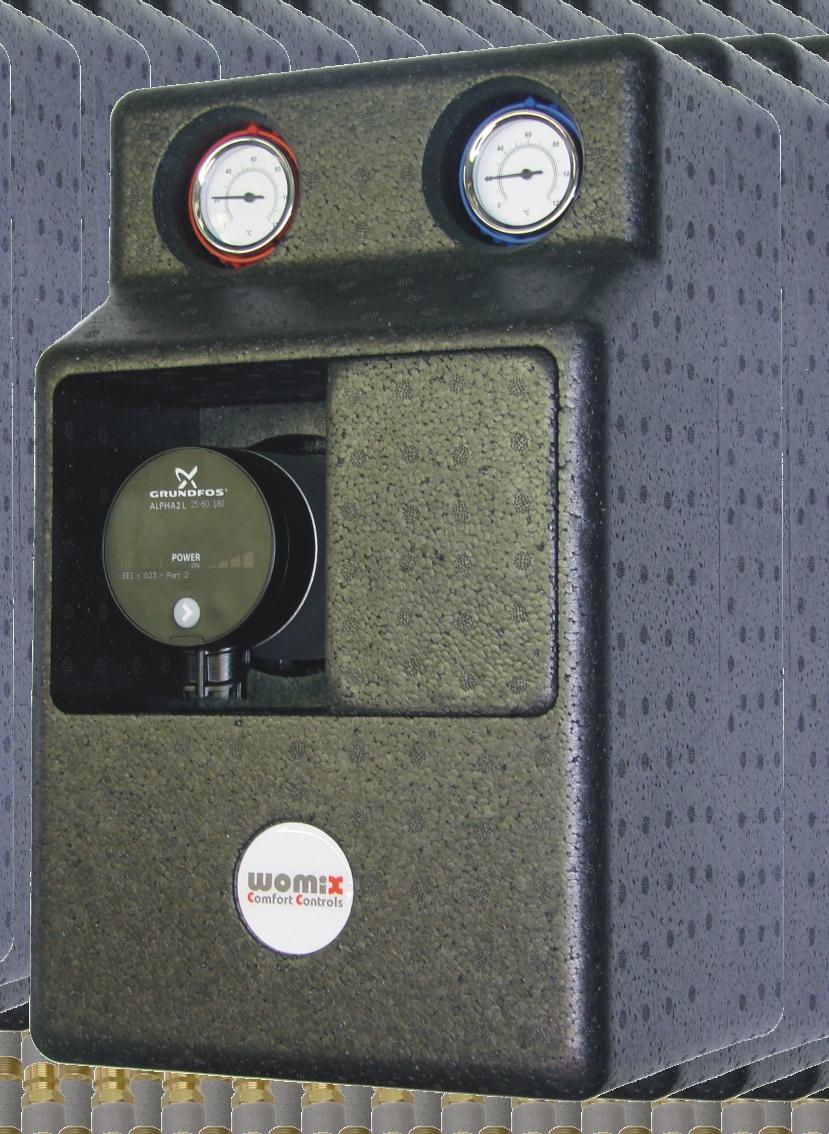

21 GRUPY POMPOWE DN 25, DN 32 Izolacja pasuje do systemów DN 25 i DN 32. Dzięki otwartej przestrzeni w miejscu zamontowania pompy mamy możliwość zmian ustawień pompy elektronicznej, obserwacji stanu pracy, oraz chronimy elektronikę pompy przed wysoką temperaturą. 21

22 Grupy pompowe DN 25, 32 cechy wspólne Izolacja grup pompowych DN 25, 32 Izolacja pasuje do grup pompowych DN 25 i DN 32. Dzięki otwartej przestrzeni w miejscu zamontowania pompy mamy możliwość zmian ustawień pompy elektronicznej, obserwacji stanu jej pracy oraz co najważniejsze chronimy elektronikę pompy przed wysoką temperaturą. 22

23 Wycinanie izolacji - wtyczka elektryczna Ponieważ, na rynku dostępnych jest wiele różnych modeli pomp różnych producentów, izolacja jest zaślepiona w miejscu montażu wtyczki elektrycznej od pompy. Pompy mają różną szerokość jak również są różne rodzaje wtyczek (proste, kątowe). Dlatego w miejscu montażu wtyczki należy wyciąć otwór w izolacji np. nożykiem tapicerskim. Koncepcja ta daje nam uniwersalność izolacji, dzięki czemu mamy możliwość wycięcia izolacji tylko w tym miejscu gdzie jest to konieczne. Grupy pompowe dostarczone przez naszą firmę z pompami są już przygotowane i wycięte pod określony model wtyczki elektrycznej. Montaż naścienny 120 W przypadku gdy grupa pompowa montowana jest samodzielnie, bez rozdzielacza, mamy możliwość zamontowania jej na ścianie. W izolacji w oznaczonych na rysunku obok miejscach są zagłębienia. Aby zamontować grupę do ściany, należy pogłębić otwory w izolacji wiertłem fi 13 mm lub mniejszym i za pomocą kołków rozporowych i podkładek przykręcić izolację do ściany. Wymiana termometru Zawory kulowe montowane na zasilaniu i powrocie grupy pompowej wyposażone są w termometry. Termometr wymienić można wg załączonego rysunku. W plastikowej rączce jest wycięcie do podważenia i wyciągnięcia termometru. 23

24 Zawór zwrotny Zawór kulowy montowany na powrocie grupy pompowej wyposażony jest dodatkowo w zawór zwrotny. Aby wyłączyć jego funkcję należy przekręcić rączkę o 45 stopni wg załączonego rysunku. (tylko w grupach DN 25) Montaż zaworu nadmiarowego T25 - tylko w grupach DN 25 Zawór nadmiarowy T 25 montujemy pomiędzy zawory kulowe z termometrami. W tym celu musimy odkręcić zaślepki w zaworach kulowych i w ich miejsce zamontować zawór T 25. Zawór montuje się na płaskie uszczelnienie. 24

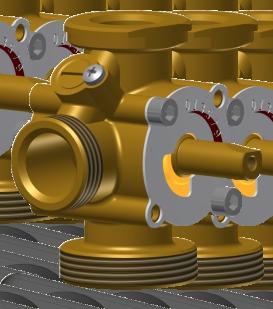

25 Zawór mieszający MIX MT 25, 32 dla grup SMT DN 25, 32 Zawory mieszające MIX MT znajdują zastosowanie w instalacjach centralnego ogrzewania. Trzydrogowy zawór mieszający służy głównie do obniżenia temperatury zasilania obiegu grzewczego np. w instalacjach ogrzewania podłogowego. W pełni automatyczną pracę zaworu można zapewnić dzięki siłownikom firmy WOMIX MP 06 lub 10. Wymiary MIX MT 25 MIX MT 32 Dane techniczne: kołnierz płaski pod nakrętke GW 1 1/2 " kołnierz płaski pod nakrętke GW 2 " Średnice: Uszczelnienie: Korpus: Grzyb, pokrywa: Kąt obrotu: Maks. ciśnienie: Maks. temp.: Rączka: Skala: Bypass 98 G 1 1/4" 90 G 1" Bypass G 1 1/2" 45 G 2" od ¾ do 2 dwa O-ringi EPDM mosiądz CW617N mosiądz CW617N bar 110 C plastik, czerwony aluminium 50 Zawór mieszający MIX MT 25 - DN 25 Zawór mieszający MIX MT 32 - DN 32 Możliwe sposoby pracy zaworu mieszającego MIX MT zawór mieszający zamknięty Bypass zamknięt zawór mieszający częściowo otwarty mieszanie proporcjonalne Bypass zamknięty zawór mieszający otwarty Bypass zamknięty

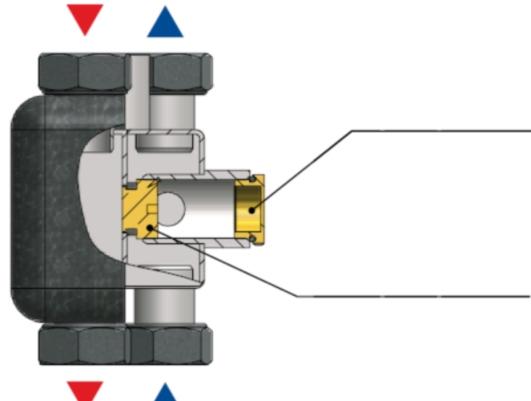

26 Ustawienie bypass a Bypass w zaworze mieszającym MIX MT tworzy dodatkowy przepływ pomiędzy zasilaniem a powrotem niezależnie od pracy serca / grzyba zaworu mieszającego. Bypass zamknięty Zawór mieszający zamknięty Bypass otwarty Zawór mieszający otwarty Konstrukcja zaworu mieszającego MIX MT - zmiana strony zasilającej z prawej na lewą Aby zmienić stronę zasilającej z prawej na lewą w zaworze mieszającym musimy: 1. Odkręcić śrubą M5 (12) rączkę (11), odkręcić śrubami M6 (10) skalę (9), odkręcić śrubami M6 (2) tabliczkę (1). 2. Za pomocą szczypiec wyjąć pierścień Segera (3), wypchnąć zaślepkę zaworu (4). 3. Za pomocą szczypiec wyjąć pierścień Segera (8), wypchnąć pokrywę uszczelniającą zaworu (7). 4. Wyjąć grzyb (6) i włożyć go odwrotnie w korpus mieszacza (5). 5. Pozakładać odwrotnie pokrywy zaworu (4) i (7) i zablokować pierścieniami Segera. 6. Dokręcić skalę (9) i tabliczkę (1), dokręcić rączkę. UWAGA! Czynności powyższe należy wykonywać starannie tak, aby nie uszkodzić uszczelek zaworu mieszającego

27 Instrukcja montażu siłownika MP na zaworze mieszającym MIX MT Ustawić zawór mieszający w pozycji zamkniętej (0 na skali) lub otwartej (10 na skali). 2. Z zaworu mieszającego [1] wykręcając śrubę [4] zdjąć rączkę [3]. 3. Wkręcić mosiężną śrubę uniemożliwiającą obrót siłownika wokół własnej osi [2] w korpus zaworu mieszającego [1]. 4. Na grzyb zaworu nałożyć adapter [5]. 5. Na adapter [5] nałożyć siłownik [6], tak aby śruba [2] trafiła w wycięcie kanałowe znajdujące się od dołu siłownika. 6. Na siłownik [6] nałożyć skalę [7]. O poprawnym położeniu skali decyduje sposób montażu zaworu w instalacji. W przypadku gdy ruch grzyba w prawo zamyka zawór skalę należy odwrócić o 180 stopni tak aby część niebieska była z prawej strony. 7. Nałożyć rączkę [8]. 8. Całość skręcić śrubą [9]. Przełącznik pracy ręcznej/automatycznej [10] umożliwia nam sprawdzenie poprawności zamontowania siłownika. Przykłady montażu grupy z zaworem mieszającym MIX M Schematy instalacji i ustawienie skali Ustawienie fabryczne 27

28 NOWOŚĆ! Zestaw D Idealny zestaw do domowych kotłowni Wszystkie grupy wyposażone w pompę Grundfos UPM3 AUTO L Zestaw D 1 z grupami SA DN 25 (1") i SMT DN 25 (1") z pompami Grundfos z zaworem zwrotnym Zestaw D 2 z grupami SA DN 25 (1") i SMTC DN 25 (1") z pompami Grundfos z zaworem zwrotnym Zestaw D 3 z 2 grupami SMT DN 25 (1") z pompami Grundfos z 2 zaworami zwrotnymi Zestaw D 4 z 2 grupami SA DN 25 (1") z pompami Grundfos

29 Zestaw D - Idealny zestaw do domowych kotłowni - do mocy 45 kw Zestaw D1 z grupą SA DN 25 i SMT DN 25 W skład zestawu wchodzą: - Grupa pompowa SA DN 25 (1") z pompą Grundfos UPM3 AUTO L 25-70, - Grupa mieszająco-pompowa SMT DN 25 (1") z mieszaczem 3-dr., z pompą Grundfos UPM3 AUTO L 25-70, - Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, - Siłownik MP / 140 z adapterem nr A 101, - Zawór zwrotny do rozdzielacza C 60 - DN 25. nr.art nr.art nr.art nr.art nr.art nr.art Zestaw D2 z grupą SA DN 25 i SMTC DN 25 W skład zestawu wchodzą: - Grupa pompowa SA DN 25 (1") z pompą Grundfos UPM3 AUTO L 25-70, - Grupa z mieszaczem termostatycznym SMTC DN 25 (1"), z pompą Grundfos UPM3 AUTO L 25-70, - Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, - Zawór zwrotny do rozdzielacza C 60 - DN 25. nr.art nr.art nr.art nr.art nr.art Zestaw D3 z 2 grupami SMT DN 25 W skład zestawu wchodzą: - Dwie grupy mieszająco-pompowe SMT DN 25 (1") z mieszaczem 3-dr., z pompami Grundfos UPM3 AUTO L 25-70, - Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, - Dwa siłowniki MP / 140 z adapterem nr A 101, - 2 zawory zwrotne do rozdzielacza C 60 - DN 25. nr.art nr.art nr.art nr.art nr.art Zestaw D4 z 2 grupami SA DN 25 W skład zestawu wchodzą: - Dwie grupy pompowe SA DN 25 (1") z pompami Grundfos UPM3 AUTO L Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, 29 nr.art nr.art nr.art

30 NOWOŚĆ! Zestaw W Zestaw, który ochroni Twój kocioł Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych jak również schematu zabezpieczeń kotłowni Obieg ciepłej wody użytkowej Obieg centralnego ogrzewania Grupa pompowa SA DN 25 Grupa pompowa SMR DN 25 z 4-dr. zaworem mieszającym MIX M 4-25 (kv12) bez siłownika W skład zestawu W wchodzą: - Grupa pompowa SA DN 25 (1"), - Grupa z mieszaczem 4-drogowym SMR DN 25(1"), - Kolektor kotłowy z izolacją, - Uchwyty naścienne DELTA. Zestaw W bez pomp Zestaw W z pompami Alpha 2 L

31 Grupy pompowe DN 25 - kompletny system regulacji DN 25 System do 45 kw Grupy pompowe DN 25 wyposażone w pompę WILO lub Grundfos Grupa bezpieczeństwa UNI X / KSG Łącznik L90 dla podłączenia grupy UNI X / KSG z rozdzielaczem Rozdzielacz C 60, 70 - DN 25 2, 3, 4 oraz 5 - obiegów grzewczych Uchwyty naścienne DELTA dla rozdzielacza Łączniki TBN 70 - DN 25 dla podłączenia zwrotnicy CPN 70 - DN 25 z rozdzielaczem C 60, 70 - DN 25 Zwrotnica hydrauliczna CPN 70 - DN 25 System do 110 kw Grupy pompowe DN 25 wyposażone w pompę WILO lub Grundfos Grupa bezpieczeństwa UNI X / KSG Łącznik L90 dla podłączenia grupy UNI X / KSG z rozdzielaczem Rozdzielacz C DN 25 2, 3, 4, 5 oraz 6 - obiegów grzewczych Uchwyty naścienne DELTA dla rozdzielacza Łącznik TBN DN 32 dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C DN 25 Zwrotnica hydrauliczna CPN DN 40 31

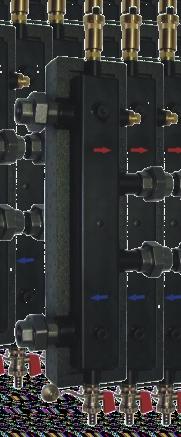

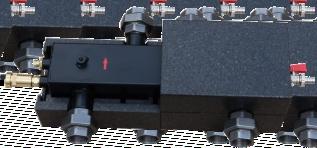

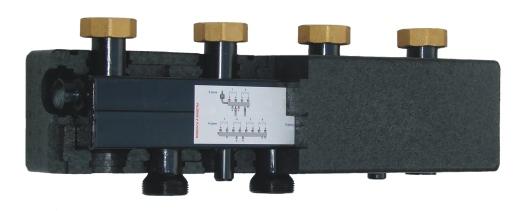

32 System do 45kW Zwrotnica CPN 70 - DN 25 Zwrotnica hydrauliczna CPN 70 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 1/2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", zawór spustowy 1/2", cztery śrubunki 1" żeliwne, uchwyty naścienne. Dane techniczne: Strona kotłowa Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: Strona instalacji stal ST bar 2,5 m3/h 110 C EPP czarna 40 g/l 1" Zwrotnica hydrauliczna CPN 70 - DN 25 z wyposażeniem Łącznik TBN 70/2 - DN 25 dla podłączenia C 60 2F - DN 25 z CPN 70 - DN 25 Łącznik TBN 70/3 - DN 25 dla podłączenia C 60 3F - DN 25 z CPN 70 - DN 25 Łącznik TBN 70/4 - DN 25 dla podłączenia C 60 4F - DN 25 z CPN 70 - DN Rozdzielacz centralnego ogrzewania C 60 - DN 25 Dwukomorowy stalowy rozdzielacz C 70-2, 3, 4 lub 5 obwodowy DN 25 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz w wyjście DN 20 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Dane techniczne: Obieg c.o. 1 Materiał: stal ST 37.1 Maks. ciśnienie: 8 bar Maks. temperatura: 110 0C Moc grzewcza: 45 kw przy DT 20 0C Rozstaw osi: strony instalacyjnej: 125 mm strony kotłowej: 125 mm Podłączenie: strona instalacyjna: nakrętka GW 1 1/2" strona kotłowa: GW 1" Izolacja: EPP czarna 40 g/l Obieg c.o. 2 Zasilanie z kotła Rozdzielacz centralnego ogrzewania C 60 2F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 60 3F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 60 4F - DN 25 z izolacją Uchwyty naścienne DELTA dla rozdzielaczy Zawór zwrotny dla grup pompowych z zaworem mieszającym dla rozdzielacza C

33 System do mocy 73kW Zwrotnica hydrauliczna CPN 70 - DN 25 Zwrotnica hydrauliczna CPN 70 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 1/2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", zawór spustowy 1/2", cztery śrubunki 1" żeliwne, uchwyty naścienne. Dane techniczne Strona kotłowa Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: Strona instalacji stal ST bar 2,5 m3/h 1100C EPP czarna 40 g/l 1" Zwrotnica hydrauliczna CPN 70 - DN 25 z wyposażeniem Łącznik TBN 70/2 - DN 25 dla podłączenia Łącznik TBN 70/3 - DN 25 dla podłączenia Łącznik TBN 70/4 - DN 25 dla podłączenia Łącznik TBN 70/5 - DN 25 dla podłączenia C 70 2F - DN 25 z C 70 3F - DN 25 z C 70 4F - DN 25 z C 70 5F - DN 25 z CPN 70 - DN 25 CPN 70 - DN 25 CPN 70 - DN 25 CPN 70 - DN Rozdzielacz centralnego ogrzewania C70 - DN 25 Dwukomorowy stalowy rozdzielacz C 70-2, 3, 4 lub 5 obwodowy DN 25 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 20 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Dane techniczne Obieg c.o 1 Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: Podłączenie: strona instalacyjna: strona kotłowa: Izolacja: Obieg c.o 2 stal ST bar 1100C 73 kw przy DT 200C 125 mm 125 mm nakrętka GW 1 1/2" GZ 1 1/2" EPP czarna 40 g/l Strona kotłowa Rozdzielacz centralnego ogrzewania C 70 2F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 70 3F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 70 4F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 70 5F - DN 25 z izolacją Uchwyty naścienne DELTA dla rozdzielaczy Zawór zwrotny do grup pompowych z zaworem mieszającym do rozdzielacza C

34 System do mocy 110kW Zwrotnica hydrauliczna CPN DN 40 Zwrotnica hydrauliczna CPN 100 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w spust. W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 1 1/2" żeliwne, podstawa. Strona kotłowa Dane techniczne Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: Strona instalacji stal ST bar 6,5 m3/h 1100C EPP czarna 40 g/l 1 1/2" Zwrotnica hydrauliczna CPN DN 40 z wyposażeniem Łącznik TBN 100/2 - DN 32 dla podłączenia Łącznik TBN 100/3 - DN 32 dla podłączenia Łącznik TBN 100/4 - DN 32 dla podłączenia Łącznik TBN 100/5 - DN 32 dla podłączenia Łącznik TBN 100/6 - DN 32 dla podłączenia C 100 2F - DN 25 z C 100 3F - DN 25 z C 100 4F - DN 25 z C 100 5F - DN 25 z C 100 6F - DN 25 z CPN DN 40 CPN DN 40 CPN DN 40 CPN DN 40 CPN DN Rozdzielacz centralnego ogrzewania C DN 25 Dwukomorowy stalowy rozdzielacz C 100-2, 3, 4, 5 lub 6 obwodowy DN 25 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 25 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Dane techniczne Heating circuit 1 Heating circuit 2 Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: Podłączenie: strona instalacyjna: strona kotłowa: Izolacja: stal ST bar 1100C 110 kw przy DT 200C 125 mm 125 mm nakrętka GW 1 1/2" GZ 1 1/4" EPP czarna 40 g/l Boiler side Rozdzielacz centralnego ogrzewania C 100 2F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 100 3F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 100 4F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 100 5F - DN 25 z izolacją Rozdzielacz centralnego ogrzewania C 100 6F - DN 25 z izolacją Uchwyty naścienne DELTA dla rozdzielaczy Stopy montażowe dla rozdzielacza C 100 6F (1 kpl = 2 szt. ) Zawór zwrotny dla grup pompowych z zaworem mieszającym

35 Grupa pompowa SA DN 25 - bez zaworu mieszającego Kompaktowa grupa pompowa SA DN 25 wyposażona jest w trzy mosiężne zawory kulowe w tym dwa z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Dane techniczne Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar 1100C EPP czarna 60 g/l 125 mm VITON lub EPDM GW 1 GZ 1 1/2 180 mm 0 1. Zawór kulowy zasilający z termometrem C z czerwoną rączką Zawór kulowy powrotny z termometrem C z zaworem zwrotnym z ręczną blokadą, z niebieską rączką. 3. Pompa cyrkulacyjna (opcja) firmy Grundfos lub WILO. 4. Stalowy łącznik dystansowy 272mm. 5. Zawór kulowy ze stalową rączką. 6. Izolacja EPP. Grupa SA DN 25 (1 ) z izolacją, bez pompy Grupa SA DN 25 (1 ) z izolacją, z pompą Grundfos Alpha 2 L Grupa SA DN 25 (1 ) z izolacją, z pompą Grundfos Alpha Grupa SA DN 25 (1 ) z izolacją, z pompą Grundfos UPM3 Auto L Grupa SA DN 25 (1 ) z izolacją, z pompą WILO Yonos Pico 25/1-6 Grupa SA DN 25 (1 ) z izolacją, z pompą WILO Yonos Pico 25/1-8 Grupa SA DN 25 (1 ) z izolacją, z pompą WILO Stratos Pico 25/

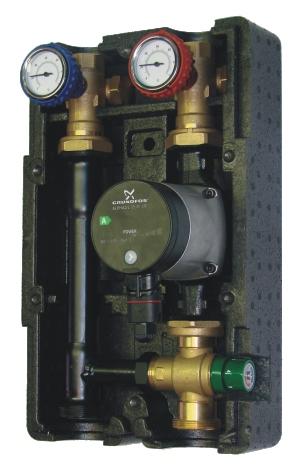

36 Grupa pompowa SMT DN 25 - z zaworem mieszającym MIX MT 25 Kompaktowa grupa mieszająco - pompowa SMT DN 25 wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Zawór mieszający MIX MT wyposażony jest w bypass. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 06-6Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Dane techniczne: Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: kvs zaworu mieszającego: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar 1100C EPP czarna 60 g/l 125mm VITON lub EPDM 8,3 GW 1 GZ 1 1/2 180mm 1. Zawór kulowy zasilający z termometrem C z czerwoną rączką. 2. Zawór kulowy powrotny z termometrem C z zaworem zwrotnym z ręczną blokadą, z niebieską rączką. 3. Pompa cyrkulacyjna (opcja) firmy Grundfos lub WILO. 4. Stalowy łącznik dystansowy 272mm. 5. Zawór mieszający 3-drogowy MIX MT 25 z bypass. 6. Izolacja EPP. Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, bez pompy Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą Grundfos Alpha 2 L Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą Grundfos Alpha Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą Grundfos UPM3 Auto L Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-6 Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-8 Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą WILO Stratos Pico 25/

37 Grupa pompowa SMTC DN 25 - z zaworem termostatycznym THERMO Kompaktowa grupa mieszająco - pompowa SMTC DN 25 wyposażona jest w termostatyczny mosiężny trzydrogowy zawór mieszający THERMO (kv 2,7) o zakresie regulacji temperatury 20 47oC lub 35-60oC, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony nie mogą być zamieniane. Dane techniczne Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: kv zaworu mieszającego: Zakres regulacji mieszacza: Uszczelnienia: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar 1100C EPP czarna 60 g/l 125mm 2, C lub C VITON lub EPDM GW 1 GZ 1 1/2 180mm 0 1. Zawór kulowy zasilający z termometrem C z czerwoną rączką Zawór kulowy powrotny z termometrem C z zaworem zwrotnym z ręczną blokadą, z niebieską rączką. 3. Pompa cyrkulacyjna (opcja) firmy Grundfos lub WILO. 4. Stalowy łącznik dystansowy 272mm. 5. Zawór mieszający 3-drogowy termostatyczny THERMO. 6. Izolacja EPP. Grupa SMTC DN 25 (1 ) bez pompy, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha 2 L 25-60, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha , regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos UPM3 Auto L 25-70, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-6, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-8, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Stratos Pico 25/1-6, regulacja C Grupa SMTC DN 25 (1 ) bez pompy, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha 2 L 25-60, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha , regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos UPM3 Auto L 25-70, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-6, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-8, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Stratos Pico 25/1-6, regulacja C

38 Dodatkowe wyposażenie do grup DN 25 Zawór T 25 Grupa UNI X / KSG Łącznik S Zawór zwrotny dla rozdzielaczy C60 oraz C100 - DN25 dla grup mieszających Zawór zwrotny dla rozdzielacza C70 - DN25 dla grup mieszających Uchwyty naścienne DELTA dla rozdzielaczy C 60,70,100 DN 25 Zawór T 25 Uchwyty naścienne DELTA dla rozdzielaczy C 60,70,100 DN Wsporniki do montażu rozdzielacza C 100 6F - DN 25 na podłożu(1kpl. = 2 szt.) Siłownik MP 10 Grupa bezpieczeństwa 1 UNI X / KSG z zaworem bezp. 3 bar (1/2 x3/4 ), z automatycznym odpowietrznikiem, manometrem 0-4 bar, z izolacja EPP. Siłownik MP Łącznik L 90 Łącznik TBN 70 / TBN 100 Wsporniki do montażu rozdzielacza C 100 6F DN 25 na podłożu (1kpl. = 2 szt.) ŁącznikTBN 70/4 - DN 25 do podłączenia C 60 lub 70 4F - DN 25 z CPN 70 - DN 25 Łącznik TBN 70/5 - DN 25 do podłączenia C 70 5F - DN 25 z CPN 70 - DN Łącznik TBN 100/2 - DN 32 do podłączenia C 100 2F - DN 25 z CPN DN 40 Łącznik TBN 100/3 - DN 32 do podłączenia C 100 3F - DN 25 z CPN DN Łącznik TBN 100/4 - DN 32 do podłączenia C 100 4F - DN 25 z CPN DN 40 Łącznik TBN 100/5 - DN 32 do podłączenia C 100 5F - DN 25 z CPN DN 40 Łącznik TBN 100/6 - DN 32 do podłączenia C 100 6F - DN 25 z CPN DN Zawór zwrotny do rozdzielacza C 60 - DN 25 i C DN Zawór zwrotny do C70 - DN Zawór zwrotny montowany jest w rozdzielaczu po stronie powrotnej grupy mieszającej SMT lub SMTC. C 70 - DN patrz s Łącznik L90 do podłączenia grupy UNI X/KSG z C 70 - DN 25 Łącznik S dla podłączenia naczynia z rozdzielaczem C 60, 70 - DN - 25 Łącznik TBN 70/2 - DN 25 do podłączenia C 60 lub 70 2F - DN 25 z CPN 70 - DN 25 Łącznik TBN 70/3 - DN 25 do podłączenia C 60 lub 70 3F - DN 25 z CPN 70 - DN 25 Instrukcja montażu zaworu zwrotnego w rozdzielacz C 60 oraz C 70 DN 25 C 60 - DN

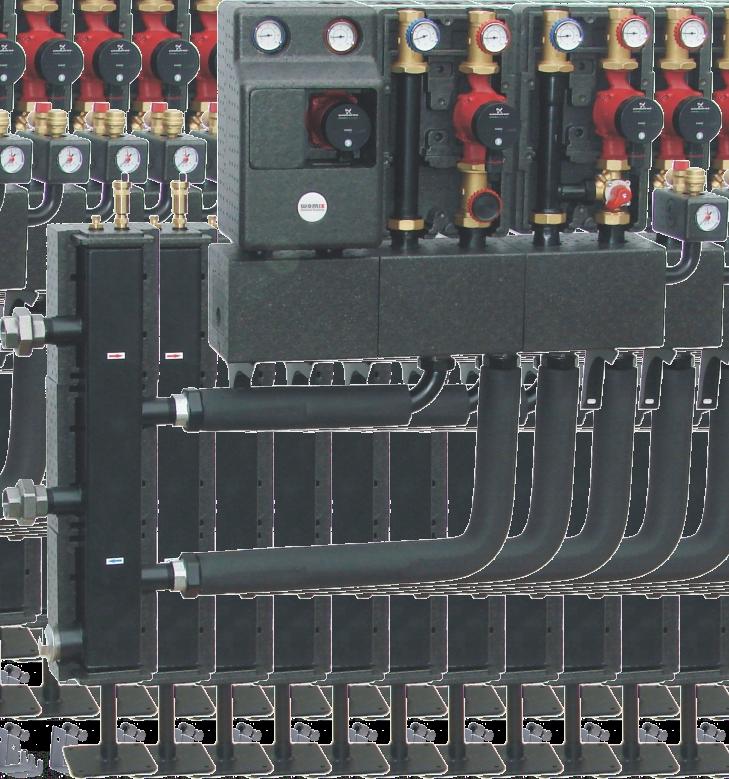

39 Grupy pompowe DN 32 - kompletny system regulacji DN 32 System do mocy 120 kw Grupy pompowe DN 25, DN 32 wyposażone w pompę WILO lub Grundfos Grupa bezpieczeństwa UNI X / KSG Łącznik L90 do podłączenia grupy UNI X / KSG z rozdzielaczem Rozdzielacz C DN 32 2, 3, 4, 5 oraz 6 - obiegów grzewczych Uchwyty naścienne DELTA dla rozdzielaczy Łącznik TBN DN 32 dla podłączenia rozdzielacza C DN 32 z zwrotnicą CPN DN 32 Zwrotnica hydrauliczna CPN DN 40 System do mocy 220 kw Grupy pompowe DN 25, DN 32 wyposażone w pompę WILO lub Grundfos Rozdzielacz C DN 32 2, 3, 4, 5 lub 6 - obiegów grzewczych Łącznik TBN DN 50 do podłączenia zwrotnicy CPN DN 50 z rozdzielaczem C DN 32 Wsporniki do rozdzielacza C DN 32 na podłożu (1kpl. = 2 szt.) Zwrotnica hydrauliczna CPN DN 50 39

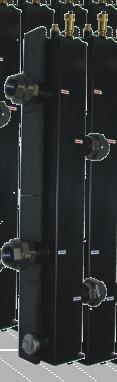

40 Zwrotnica hydrauliczna CPN DN 32 (1 1/4 ) - maksymalnie do mocy 80 kw Zwrotnica hydrauliczna CPN 100 DN 32 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz podłączenie spustu (mufa 1/2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 1 1/2" żeliwne, uchwyty naścienne. G 1/2" Dane techniczne Strona kotłowa Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: Połączenie z rozdzielaczem: Moc grzewcza: Strona instalacji stal ST bar 4,5 m3/h 1100C EPP czarna 40 g/l 1 1/4" Łącznik TBN 101 do 80 kw Zwrotnica CPN 100-DN 32 z wyposażeniem dodatkowym Łącznik TBN 101 / 2 z izolacją dla podłączenia CPN 100 DN 32 z C 100 2F - DN 25 Łącznik TBN 101 / 3 z izolacją dla podłączenia CPN 100 DN 32 z C 100 3F - DN 25 Łącznik TBN 101 / 4 z izolacją dla podłączenia CPN 100 DN 32 z C 100 4F - DN 25 Łącznik TBN 101 / 5 z izolacją dla podłączenia CPN 100 DN 32 z C 100 5F - DN 25 Łącznik TBN 101 / 6 z izolacją dla podłączenia CPN 100 DN 32 z C 100 6F - DN Zwrotnica hydrauliczna CPN DN 40 (1 1/2 ) - maksymalnie do mocy 120 kw Zwrotnica hydrauliczna CPN 100 DN 40 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w spust. W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 1 1/2" żeliwne, stopa montażowa. Strona kotłowa Dane techniczne Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: Strona instalacji stal ST bar 6,5 m3/h 1100C EPP czarna 40 g/l 1 1/2" Zwrotnica CPN DN 40 z wyposażeniem dodatkowym Łącznik TBN 100 / 2 z izolacją dla podłączenia CPN 100 DN 40 z C 100 2F - DN 25 Łącznik TBN 100 / 3 z izolacją dla podłączenia CPN 100 DN 40 z C 100 3F - DN 25 Łącznik TBN 100 / 4 z izolacją dla podłączenia CPN 100 DN 40 z C 100 4F - DN 25 Łącznik TBN 100 / 5 z izolacją dla podłączenia CPN 100 DN 40 z C 100 5F - DN 25 Łącznik TBN 100 / 6 z izolacją dla podłączenia CPN 100 DN 40 z C 100 6F - DN

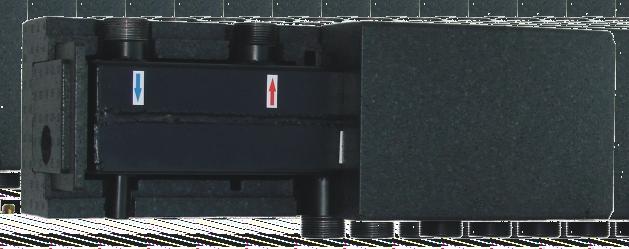

41 System do mocy 110kW Rozdzielacz centralnego ogrzewania C DN 32 Dwukomorowy stalowy rozdzielacz C 100, 2, 3, 4,5 lub 6 obwodowy DN 32 został stworzony w celu ułatwienia montażu grup pompowych DN 32. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 25 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. UWAGA! Aby podłączyć grupy pompowe DN 32 należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x 2 lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). UWAGA! Do rozdzielacza C F DN 32 zamiast uchwytów DELTA stosowane są wsporniku na podłoże (nr. art.:607040). Dane techniczne Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: Podłączenie: strona instalacyjna: strona kotłowa: Obieg c.o 1 stal ST bar 1100C 120 kw przy DT 200C 125 mm 125 mm GZ 1 1/4" GZ 1 1/2" Obieg c.o 2 Strona kotłowa Rozdzielacz dwuobwodowy C F - DN 32 z izolacją Rozdzielacz trzyobwodowy C F - DN 32 z izolacją Rozdzielacz czteroobwodowy C F - DN 32 z izolacją Rozdzielacz pięcioobwodowy C F - DN 32 z izolacją Rozdzielacz sześcioobwodowy C F - DN 32 z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = 2 sztuki) Uchwyty mocujące rozdzielacz na ścianie DELTA Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C Łącznik DN 1 1/4 x 2 z mosiężną nakrętką Łącznik DN 1 1/4 x 2 z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT Łącznik DN 1 1/4 x 2 z wbudowanym zaworem kulowym, z mosiężną nakrętką

42 System do mocy 220kW Zwrotnica hydrauliczna CPN DN 50 (2 ) Zwrotnica hydrauliczna CPN DN 50 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 2" żeliwne, stopa montażowa. Strona kotłowa Dane techniczne Strona instalacji Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: stal ST bar 9,5 m3/h 1100C EPP czarna 40 g/l 2" Zwrotnica CPN DN 50 z wyposażeniem dodatkowym Łącznik TBN DN 50 dla podłączenia CPN DN 50 z C DN Rozdzielacz centralnego ogrzewania C DN 32 Dwukomorowy stalowy rozdzielacz C 2 100, 2, 3, 4,5 lub 6 obwodowy DN 32 został stworzony w celu ułatwienia montażu grup pompowych DN 32. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/2" spustowe. UWAGA! Aby podłączyć grupy pompowe DN 32 należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x 2 lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). Dane techniczne Obieg c.o 1 Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: Podłączenie: strona instalacyjna: strona kotłowa: Izolacja: Obieg c.o 2 Strona kotłowa stal ST bar 1100C 220 kw przy DT 200C 125 mm GZ 1 1/4" 2" EPP czarna 40 g/l Powrót Rozdzielacz dwuobwodowy C F - DN 32 z izolacją Rozdzielacz trzyobwodowy C F - DN 32 z izolacją Rozdzielacz czteroobwodowy C F - DN 32 z izolacją Rozdzielacz pięcioobwodowy C F - DN 32 z izolacją Rozdzielacz sześcioobwodowy C F - DN 32 z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = 2 sztuki) Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C Łącznik DN 1 1/4 x 2 z mosiężną nakrętką Łącznik DN 1 1/4 x 2 z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x 2 z mosiężną nakrętką

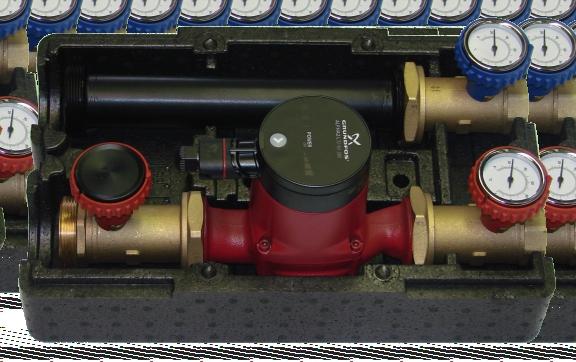

43 Grupa pompowa SA DN 32 (1 1/4 ) Kompaktowa grupa pompowa SA DN 32 wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Dane techniczne Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar 1100C EPP czarna 60 g/l 125mm VITON lub EPDM GW 1 1/4 GZ 2 180mm Zawór kulowy zasilający z termometrem z czerwoną rączką. 2. Zawór kulowy powrotny z termometrem z zaworem zwrotnym, z niebieską rączką. 3. Pompa cyrkulacyjna (opcja) firmy Grundfos lub WILO. 4. Stalowy łącznik dystansowy 280mm. 5. Zawór kulowy ze stalową rączką. 6. Izolacja EPP Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) z izolacją, bez pompy z izolacją z pompą Grundfos Alpha z izolacją z pompą Grundfos Alpha 2L z izolacją z pompą WILO Yonos Pico 30/1-6 z izolacją z pompą WILO Yonos Pico 30/

44 Grupa mieszająco - pompowa SMT DN 32 (1 1/4 ) Kompaktowa grupa mieszająco - pompowa SMT DN 32 wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10-10Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Dane techniczne Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Kvs zaworu mieszającego: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar 1100C EPP czarna 60 g/l 125mm VITON lub EPDM 17,0 GW 1 1/4 GZ 2 180mm Zawór kulowy zasilający z termometrem z czerwoną rączką. 2. Zawór kulowy powrotny z termometrem z zaworem zwrotnym, z niebieską rączką. 3. Pompa cyrkulacyjna (opcja) firmy Grundfos lub WILO. 4. Stalowy łącznik dystansowy 280mm. 5. Zawór mieszający 3-drogowy MIX MT 32 z bypass. 6. Izolacja EPP Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) z izolacją, z mieszaczem 3-dr., bez pompy z izolacją, z mieszaczem 3-dr., z Grundfos Alpha z izolacją, z mieszaczem 3-dr., z Grundfos Alpha 2L z izolacją, z mieszaczem 3-dr., z WILO Yonos Pico 30/1-6 z izolacją, z mieszaczem 3-dr., z WILO Yonos Pico 30/

45 Wyposażenie dodatkowe grup DN 32 Zawór T 25 Wsporniki Grupa UNI X Łącznik S Łącznik DN 11/4 x 2 z mosiężną nakrętką Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C DN 32 Uchwyty Delta Siłownik MP Łącznik L 90 Łącznik TBN 100, 101 Łącznik z wbudowanym zaworem kulowym DN 11/4 x 2 z mosiężną nakrętką Łącznik TB DN Zawór różnicy ciśnień T 25 Uchwyty naścienne Delta dla rozdzielacza C DN 32 Wsporniki do montażu rozdzielacza C DN 32 na podłożu (1kpl. = 2 sztuki) Siłownik MP 10 Grupa bezpieczeństwa 1 UNI X z zaworem bezp. 3 bar (1/2 x3/4 ), automatycznym odpowietrznikiem, manometrem 0-4 bar, oraz z izolacją EPP. Łącznik stalowy L90 dla podłączenia grupy UNI X z rozdzielaczem C 100 Łącznik stalowy S dla podłączenia naczynia z rozdzielaczem C 100 Łącznik stalowy TBN 100/2 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 100/3 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 patrz str Łącznik stalowy TBN 100/4 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 100/5 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 100/6 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/2 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/3 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN Łącznik stalowy TBN 101/4 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/5 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/6 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN DN 50 dla podłączenia zwrotnicy CPN 120 z rozdzielaczem C DN Łącznik DN 1 1/4 x 2 z mosiężną nakrętką - cena za 1 szt Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x 2 z mosiężną nakrętką - cena za 1 szt Łącznik z wbudowanym zaworem zwrotnym DN 1 1/4 x 2 z mosiężną nakrętką - cena za 1 szt Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C DN 32 - cena za kpl. - 2 sztuki

46 SYSTEM DN 50 - kompletny system regulacji Rozdzielacz centralnego ogrzewania C DN 50 2 lub 3 obwodowy Zwrotnica hydrauliczna CPN DN 65 Wsporniki do montażu rozdzielacza C na podłożu Łącznik TBN DN 65 dla podłączenia rozdzielacza C DN 50 z zwrotnicą hydrauliczną CPN DN 65 46

47 System do mocy 350kW Zwrotnica hydrauliczna CPN DN 65 (2 1/2 ) Zwrotnica hydrauliczna CPN DN 65 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 2 1/2" żeliwne, stopa montażowa. Dane techniczne Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Podłączenie: Strona kotłowa Strona instalacji stal ST bar 18 m3/h 1100C EPP czarna 40 g/l 2 1/2" Zwrotnica CPN DN 65 z wyposażeniem dodatkowym Łącznik TBN DN 65 dla podłączenia CPN DN 65 z C DN Rozdzielacz centralnego ogrzewania C DN 50 Dwukomorowy stalowy rozdzielacz C 2 120, 2 lub 3 obwodowy DN 50 został stworzony w celu ułatwienia montażu grup pompowych DN 25, 32, 40, 50. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/2" spustowe. Dane techniczne Obieg c.o 1 Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: Podłączenie: strona instalacyjna: strona kotłowa: Izolacja: Obieg c.o 2 stal ST bar 1100C 350 kw przy DT 200C 250 mm GZ 2" 2 1/2" EPP czarna 40 g/l Strona kotłowa Powrót Rozdzielacz dwuobwodowy C F - DN 50 z izolacją Rozdzielacz trzyobwodowy C F - DN 50 z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = 2 sztuki)

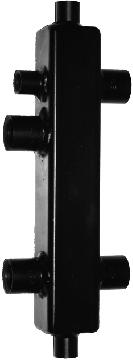

48 Zwrotnice hydrauliczne CPN Dane techniczne Materiał: Maks. ciśnienie: Maks. temperatura: Izolacja: Zwrotnica CPN 60 - DN 20 z izolacją Zwrotnica CPN 70 - DN 25 z izolacją Zwrotnica CPN DN 32 z izolacją Zwrotnica CPN DN 40 z izolacją Zwrotnica CPN DN 50 z izolacją Zwrotnica CPN DN 65 z izolacją Zwrotnice hydrauliczne XP stal ST bar 1100C EPP czarna 40 g/l Przepływ 3 [m /h] Pojemność [l] 1,70 2,50 4,50 6,50 9,50 18,00 0,7 1,9 4 4,8 11,0 11, Opis i charakterystyka: Zwrotnica hydrauliczna XP wykonana została ze stali. Fabrycznie wyposażona jest w podłączenia wyjść z gwintem wewnętrznym 1 - XP 60 - DN 25 oraz w 1 1/4 dla XP 60 DN 32 oraz w izolację i uchwyty naścienne. Dodatkowo zwrotnica wyposażona jest od górnej strony w dwa podłączenia (mufa 1/2") dla czujnika temperatury i odpowietrznika, oraz od dolnej strony w podłączenie spustu (mufa 1/2"). Dane techniczne Materiał: stal ST 37.1 Podłączenie: GW 1" dla XP 60 - DN 25 GW 1 1/4" dla XP 60 - DN 32 Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Przepływ [m3/h] Zwrotnica XP 60 - DN 25 z izolacją Zwrotnica XP 60 - DN 32 z izolacją Zwrotnica XP 80 - DN 32 z izolacją 1,80 2,30 3,00 48 GW 1 1/4" dla XP 80 - DN 32 6 bar 1,8 m3/h dla XP 60 - DN 25 2,8 m3/h dla XP 60 - DN 32 3,0 m3/h dla XP 80 - DN C EPP czarna 40 g/l Pojemność [l] 0,80 1,25 2,

49 Grupy pompowe do regulacji temperatury powrotu do kotła Kompaktowa grupa mieszająco - pompowa SMR DN 25 wyposażona jest w mosiężny czterodrogowy zawór mieszający MIX M 4-25 (kv12), dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10-10Nm. Grupa mieszająco - pompowa SMR DN 25 (1 ) UWAGA! Grupa dostarczana jest z stroną zasilającą z lewej strony. Strony mogą być zamieniane. Dane techniczne Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: kv zaworu mieszającego: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar 1100C EPP czarna 60 g/l 125mm VITON lub EPDM 12 GW 1 GW 1 180mm 1 - Zawór kulowy z termometrem, z zaworem zwrotnym 2 - Zawór kulowy z termometrem 3 - Łącznik stalowy 4 - Pompa (opcja) 5 - Zawór mieszający MIX M Izolacja Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, bez pompy Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą Grundfos Alpha 2 L Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą Grundfos Alpha Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-6 Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-8 Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą WILO Stratos Pico 25/

50 Grupa z płytowym wymiennikiem BW system rozdzielający Kompaktowa grupa pompowa BW - DN 25 wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik, zawór zwrotny, płytowy wymiennik ciepła, grupę bezpieczeństwa 2,5 bar z manometrem o zakresie 0-4 bar, dwa zawory spustowe, uchwyty naścienne i izolację. Dane techniczne Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Podłączenie: Długość zabudowy pompy: Materiał płytowego wymiennika: Ilość płyt: 8 bar 1200C EPP czarna 40 g/l 125mm VITON lub EPDM 1 GW 180mm AISI 316 L 20 lub 30 Grupa BW 20 z 20-płytowym wymiennikiem ciepła z pompą Grundfos Alpha 2 L Grupa BW 30 z 30-płytowym wymiennikiem ciepła z pompą Grundfos Alpha 2 L

51 Grupa pompowa z płytowym wymiennikiem GW GW1 B3 - jednopompowa GW2 B3 - dwupompowa odseparowująca układy np. kominka/kotła/sieć cieplna z instalacją c.o. Kompaktowa grupa pompowa GW wyposażona jest w płytowy wymiennik ciepła B3 (przyłącze 1") z liczbą płyt 15, 20, 30 lub 40, jedną pompę cyrkulacyjną wersja GW1 lub dwie pompy - wersja GW 2, komplet rur miedzianych fi 22mm, dwa ręczne odpowietrzniki (strona pierwotna i wtórna), skrzynkę elektryczną z kostką. Grupa zamontowana jest na stalowej płycie lakierowanej proszkowo. Wymagamy montować grupę GW z filtrami (ochrona pomp i wymiennika przed zanieczyszczeniami stałymi) i zaworami odcinającymi oraz zwrotnymi (możliwość demontażu pomp lub wymiennika). Dane techniczne Maks. ciśnienie: Maks. temperatura pracy dla pompy Yonos Para RS15/6 RKA Uszczelnienia: Podłączenie wymiennika: Podłączenie instalacji: Długość zabudowy pompy: Materiał płytowego wymiennika: Ilość płyt: Wymiary płyty montażowej: Montaż: 6 bar 1100C VITON lub EPDM 1 GZ 1 GW (nakrętka) 130mm AISI , 20, 30 lub x550 mm (szerokość/wysokość) naścienny - 4 wkręty Grupa GW1 B3 15, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 15-płytowym B 3-15 Grupa GW1 B3 20, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 20-płytowym B 3-20 Grupa GW1 B3 30, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 30-płytowym B 3-30 Grupa GW1 B3 40, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 40-płytowym B Grupa GW2 B3 15, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 15-płytowym B 3-15 Grupa GW2 B3 20, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 20-płytowym B 3-20 Grupa GW2 B3 30, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 30-płytowym B 3-30 Grupa GW2 B3 40, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 40-płytowym B 3-40 Szafka zamykająca grupę GW1, GW2 B3 - malowana proszkowo Wyposażenie dodatkowe grup GW Zawór kulowy z filtrem Bioflux 1" (patrz strona 15) 51

52 Zawory dzielące VC z siłownikiem Dane techniczne zaworu: Medium: Wartość ph: Temperatura pracy: Temperatura otoczenia: Ciśnienie znamionowe: Ciśnienie różnicowe na zaworze: ciepła lub zimna woda, woda z maks. 50% zawartością glikolu wg VDI 2035, 8..9,5, +10C do + 950C, maks. 650C, maks. 20 bar (statyczne), maks. 4 bar, Dane techniczne siłownika: Napięcie zasilania: Pobór mocy: Czas przebiegu: Wilgotność otoczenia: Warunki otoczenia: Temperatura transportu: V ~50-60Hz, 4 VA (tylko podczas przebiegu siłownika), 7 sekund, 5-95% RH (bez kondensacji), niekorozyjne, nieeksplozyjne C, Zawór dzielący 3-drogowy VCZMG6000/U z siłownikiem VC4013ZZ00/U Zawór dzielący 3-drogowy VCZMQ6000/U z siłownikiem VC4013ZZ00/U Schemat podłączenia elektrycznego 52 kvs m3/h DN mm 7,0 7, Rp 3/

53 Przepustnica międzykołnierzowa z siłownikiem elektrycznym Dane techniczne przepustnicy: Korpus: żeliwo GG 25 Dysk: żeliwo GGG 40 Uszczelnienie: EPDM Uszczelnienie wałka: EPDM Ciśnienie: PN 6 Temperatura pracy: 00C do +1200C Dane techniczne siłownika: Napięcie zasilania: Sterowanie: Moment obrotowy przy napięciu znamionowym: 230 VAC trójstawne lub zamknij / otwórz 20 Nm dla SR Nm dla GR 230 Ręczne przestawianie Przycisk wysprzęglający przekładnię (wysprzęglenie tymczasowe lub stałe) Czas ruchu: 90 s / 90 Poziom natężenia hałasu Maks. 45 db (A) (bez zaworu) Wskaźnik położenia Mechaniczny, zintegrowany Klasa ochrony II (pełna izolacja) IP 54 w każdej pozycji montażu Zakres temperatur otoczenia: C Przepustnica międzykołnierzowa DN 40 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 50 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 65 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 80 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 100 z siłownikiem elektrycznym GR 230 Przepustnica międzykołnierzowa DN 125 z siłownikiem elektrycznym GR

54 Grupa solarna VERTIGO R 90 - DN 20 Opis i charakterystyka Grupa solarna Vertigo R wyposażona jest w regulator przepływu 2-12 l/min, pompę Grundfos UPM3 Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, uchwyt naścienny i izolację. Dane techniczne: Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy: Podłączenie: Pompa solarna: Wymiary izolacji: 350 mm H2O 8 bar 120 0C zacisk rura miedziana fi 22mm Grundfos UPM3 Solar x 360 x 210 mm Grupa solarna VERTIGO R 90 - DN 20 z rotametrem 2-12 l/min, bez pompy Grupa solarna VERTIGO R 90 - DN 20 z rotametrem 2-12 l/min, z Grundfos UPM3 Solar Grupa solarna VERTIGO VRD 90 - DN 20 Opis i charakterystyka Grupa solarna Vertigo VRD wyposażona jest w regulator przepływu 2-12 l/min, pompę Grundfos UPM3 Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Dane techniczne Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy: Podłączenie: Rozstaw osi: Pompa solarna: Wymiary izolacji: 350 mm H2O 8 bar 120 0C zacisk rura miedziana fi 22mm 90 mm Grundfos UPM3 Solar x 360 x 210 mm Grupa solarna VERTIGO VRD 90 - DN 20 z rotametrem 2-12 l/min, bez pompy Grupa solarna VERTIGO VRD 90 - DN 20 z rotametrem 2-12 l/min, z Grundfos UPM3 Solar Wyposażenie dodatkowe grup solarnych VERTIGO Łącznik dla podłączenia grupy Vertigo z rurą ze stali nierdzewnej Separator powietrza Rotametr 2-12 l/min Łącznik zacisk 22mm x 3/4" GZ dla podłączenia grupy solarnej z rurą karbowaną ze stali szlachetnej Rotametr 2-12 l/min Separator powietrza dla VERTIGO VRD Grupa bezpieczeństwa Grupa bezpieczeństwa

55 Grupa solarna MAVERICK VRD 90 - DN 25 (1 ) Opis i charakterystyka Grupa solarna Maverick VRD wyposażona jest w regulator przepływu do wyboru o trzech różnych zakresach pracy: 0,5-6, 2-15 i 5-40 l/min z wbudowanymi dwoma odejściami do napełniania i opuszczania systemu z zaworami kulowymi, pompę cyrkulacyjną firmy WILO, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Dane techniczne Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy Podłączenie: Pompa solarna: Rozstaw osi: Wymiary izolacji: 450 mm H2O 8 bar 120 0C 1 GW WILO Yonos Pico STG 25/1-7,5 90 mm 500 x 260 x 180 mm Grupa MAVERICK VRD 90 - DN 25 (1 ) z rotametrem 5-40 l/min, bez pompy Grupa MAVERICK VRD 90 - DN 25 (1 ) z rotametrem 5-40 l/min, z WILO Yonos Pico STG 25/1-7, Wyposażenie dodatkowe grup solarnych MAVERICK Rotametr Rotametr 5-40 l/min Separator powietrza Grupa bezpieczeństwa Grupa bezpieczeństwa Separator powietrza
