Regulatory instalacji c.o. Siłowniki obrotowe. Zawory mieszające. Zawory kulowe. System MIX-BOX

Transkrypt

1 Cennik 2017 Niewiążące zalecenia cenowe ważne od Podane ceny nie zawierają podatku VAT (23%). Wartość jest przeliczana zgodnie z codziennym kursem sprzedaży NBP. Womix nie ponosi odpowiedzialności za błędy, które mogą być zawarte w niniejszym cenniku. Womix zastrzega sobie prawo zmiany cen, jak również parametrów technicznych wyrobów. Zdjęcia produktów mogą różnić się od stanu rzeczywistego.

2 Regulatory instalacji c.o. Regulator Lago 0101/ 1001: Regulator Lago 0321: Regulatory E8: Wyposażenie regulatora pogodowego E8: Siłowniki obrotowe Siłownik MP 06-24/ 140 (0-10V) : Siłownik MP 10: Siłownik MP 15: Siłownik MP 10 CR z wbudowanym reg. stałotemperaturowym: Zawory mieszające Zawory mieszające gwintowane MIX M: Zawory mieszające kołnierzowe 3 F, 4F: Termostatyczne zawory mieszające c.w.u. TMT: Termostatyczne zawory mieszające c.o. THERMO-R: Zawory kulowe Zawory kulowe z filtrem BIOFLUX: Przypompowe zawory kulowe: System MIX-BOX Gotowe wersje systemu MIX-BOX: Szafka montażowa - wersja naścienna P: Rozdzielacz 2 lub 3-obwodowy CX: Grupa pompowa SA 83 MIX-BOX 20: Grupa mieszająco-pompowa SMT 83 MIX-BOX 20: Grupa mieszająco-pompowa SMTC 83 MIX-BOX 20: Wyposażenie dodatkowe systemu MIX-BOX: Zwrotnica hydrauliczna CPN MIX-BOX:

3 Grupy mieszająco - pompowe DN 25 Zestaw D: Zestaw W: Zwrotnica hydrauliczna CPN 70 - DN 25: Rozdzielacz c.o. C 60 - DN 25: Zwrotnica hydrauliczna CPN 70 - DN 25: Rozdzielacz c.o. C 70 - DN 25: Zwrotnica hydrauliczna CPN DN 32: Zwrotnica hydrauliczna CPN DN 40: Rozdzielacz c.o. C DN 25: Grupa pompowa SA DN 25: Grupa mieszająco-pompowa SMT DN 25: Grupa mieszająco-pompowa SMTC DN 25: Wyposażenie grup pompowych DN 25: Grupy mieszająco - pompowe DN 32 Zwrotnica hydrauliczna CPN DN 32: Zwrotnica hydrauliczna CPN DN 40: Rozdzielacz c.o. C DN 32: Zwrotnica hydrauliczna CPN DN 50: Rozdzielacz c.o. C DN 32: Grupa pompowa SA DN 32: Grupa mieszająco-pompowa SMT DN 32: Wyposażenie grup pompowych DN 32: Zwrotnica hydrauliczna CP DN 65: Rozdzielacz c.o. C DN 50: Zwrotnice hydrauliczne System DN 50 Zwrotnice hydrauliczne stalowe z izolacją CPN: Zwrotnice hydrauliczne stalowe z izolacją XP:

4 Grupy pompowe do regulacji temperatury powrotu do kotła Grupa mieszająco pompowa SMR DN 25: Grupy z płytowym wymiennikiem ciepła Grupa pompowa BW z płytowym wymiennikiem ciepła: Grupa pompowa GW z płytowym wymiennikiem ciepła: Zawory z siłownikami Zawory dzielące VC z siłownikiem: Przepustnice międzykołnierzowe z siłownikami: Grupy solarne Grupa solarna VERTIGO R 90: Grupa solarna VERTIGO VRD 90: Wyposażenie grup solarnych VERTIGO: Grupa solarna MAVERICK VRD 90: Wyposażenie grup solarnych MAVERICK:

5 Regulator pogodowy LAGO 0101/1001 Regulator pogodowy Lago 0101 / 1001 ze złączem typu CAN-BUS przeznaczony jest do zamontowania na ścianie i wykorzystać go możemy do wysterowania: źródła ciepła (kotła) lub mieszacza stałej temperatury zasilania bądź stałej temperatury powrotu ciepłej wody użytkowej za pomocą czujnika temperatury lub termostatu temperatury pomieszczenia w zależności od temperatury na zewnątrz lub w pomieszczeniu przez regulację kotła lub mieszacza (sterowanie czasowe tylko z modułem pokojowym Lago FB) UWAGA! Sterowanie czasowe obiegu grzewczego tylko z podłączonym cyfrowym modułem pokojowym Lago FB (patrz wyposażenie dodatkowe). Regulator Lago 0101/1001 (z czujnikiem AF, VF i listwą do montażu na ścianę) ,00 Uproszczone schematy regulowanych instalacji AF AF VF SPF M KF LUB UWAGA! Do w/w schematu konieczne jet dokupienie czujników KF i SPF. Wyposażenie dodatkowe regulatora pogodowego LAGO 0101/1001 FBR 2 Lago FB Cyfrowy moduł pokojowy Lago FB (CAN-BUS) Czujnik temp. pokojowej ze zdalną regulacją i możliwością zmiany trybu pracy FBR2 Czujnik temp. zewnętrznej AF - 5 kw NTC Czujnik temp. zasilania - przylgowy VF - 5 kw NTC Czujnik temp. kotła / zbiornika c.w.u. KF/SPF - 5 kw NTC ,00 38,90 10,20 13,10 12,10

6 Regulator pogodowy LAGO 0321 Regulator Lago 0321 został zaprojektowany do pogodowej regulacji instalacji grzewczej. Zapewnia nam regulację kotła z palnikiem jednostopniowym, przygotowanie ciepłej wody użytkowej oraz maksymalnie dwóch obiegów grzewczych ( w tym jeden z mieszaczem). Zintegrowane są funkcje oszczędnościowe (przełączanie pomp obiegowych w zależności od zapotrzebowania). Przekaźnik pompy bezpośredniego obiegu grzewczego może być alternatywnie wykorzystywany również do realizacji następujących funkcji: pompa cyrkulacyjna utrzymywanie temperatury powrotu pompa ładująca zasobnik Regulator Lago 0321 (z czujnikiem AF, KF/SPF, VF i listwą do montażu na ścianę) ,00 Uproszczony schemat regulowanej instalacji AF VF M SPF KF Wyposażenie dodatkowe regulatora pogodowego LAGO 0321 FBR 2 Lago FB Cyfrowy moduł pokojowy Lago FB (CAN-BUS) Czujnik temp. pokojowej ze zdalną regulacją i możliwością zmiany trybu pracy FBR2 Czujnik temp. zewnętrznej AF - 5 kw NTC Czujnik temp. zasilania - przylgowy VF - 5 kw NTC Czujnik temp. kotła / zbiornika c.w.u. KF/SPF - 5 kw NTC ,00 38,90 10,20 13,10 12,10

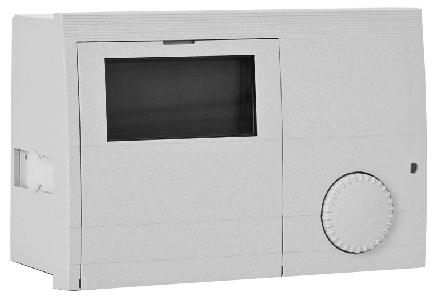

7 Regulator pogodowy E 8 oszereg regulatorów E 8 został stworzony w celu regulacji instalacji grzewczych. Różnorodne wykonania umożliwiają optymalne i tanie dopasowanie ogrzewania. Regulatory sterowane są wg temperatury zewnętrznej i zapewniają optymalne współdziałanie poszczególnych komponentów instalacji grzewczej. Porównują wartości mierzone z wartościami zadanymi lub z wyliczonymi wartościami zadanymi. Na podstawie tych optymalnych wartości zostaje włączony palnik, a siłownik mieszacza w zależności od potrzeb, zostaje ustawiony w odpowiedniej pozycji. Wbudowane przyłącze BUS umożliwia włączenie E8 do regulowanych ogrzewań posiadających do 16 obiegów. Urządzenia konfigurują sie automatycznie przy ich uruchomieniu poprzez rozpoznanie przyłączonych czujników. E8 wyposażono w podświetlany wyświetlacz a dzięki komunikatom tekstowym (również w języku polskim) praca z nim stała sie jeszcze łatwiejsza. Ponadto regulator może pracować z czujnikami zarówno NTC1kW (starsze wersje regulatorów) jak i PTC 5kW. Istnieje sześć różnych wersji regulatora E8. W zależności od modułu do prawidłowego funkcjonowania potrzebne są odpowiednie czujniki i kostki przyłączeniowe. Dla każdego sterowanego obiegu c.o. na życzenie można podłączyć czujnik temperatury pomieszczenia FBR 2, względnie moduł zdalnego sterowania Lago FB. Regulator E Reguluje kotłem z palnikiem dwustopniowym lub dwoma kotłami z palnikami jednostopniowymi, jednym pompowym obiegiem c.o., ciepłą wodą użytkową, pompą cyrkulacyjną kotła i ciepłej wody użytkowej. Wymagane czujniki AF, 2xKF/SPF i kostki przyłączeniowe. Regulator E Reguluje kotłem z palnikiem jednostopniowym, jednym obiegiem c.o. z mieszaczem, jednym obiegiem c.o. kotłowym, ciepłą wodą użytkową, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, VF, 2xKF/SPF i kostki przyłączeniowe. Regulator E Reguluje kotłem z palnikiem dwustopniowym lub dwoma kotłami z palnikami jednostopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną kotła i ciepłej wody użytkowej. Wymagane czujniki AF, 2x KF/SPF, 2x VF i kostki przyłączeniowe. Regulator E Reguluje dwoma obiegami c.o. z mieszaczami, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, 2 x VF i kostki przyłączeniowe. Regulator E Reguluje, przy pomocy modułu Lago 0201R kaskadą ośmiu kotłów z palnikami jednostopniowymi lub czterema z palnikami dwustopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną ciepłej wody użytkowej. Palniki sterowane są przez moduły Lago 0201R. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, 2 x VF i kostki przyłączeniowe. Regulator E Reguluje czterema palnikami jednostopniowymi, jednym obiegiem c.o. z mieszaczem, ciepłą wodą użytkową. Przy pomocy modułu Lago 0201R kaskadę można rozbudować do ośmiu stopni palników. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, VF i kostki przyłączeniowe. Lago 0201R - Reguluje kotłem pracującym w kaskadzie sterowanej przez manager kaskad E lub E Wymagane czujniki KF/SPF, VF i kostki przyłączeniowe. W poniższej tabeli ceny dotyczą tylko regulatorów, a odpowiednie ceny czujników, kostek i ich opisy umieszczone są w dalszej części cennika. W przypadku gdy w instalacji przewidziana jest obsługa pompy cyrkulacyjnej kotła ( ochrona minimalnej temperatury powrotu kotła ) potrzebny jest jeszcze jeden czujnik VF (dodatkowy przekaźnik sterowany temperaturowo). Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator E (cena bez czujników i kostek) Regulator LAGO 0201R (cena bez czujników i kostek) Uproszczony schemat regulowanej instalacji przez regulator E VF AF VF SPF M KF M Kocioł z palnikiem dwustopniowym 7 281,50 271,50 314,90 295,90 361,90 361,90 185,00

8 Wyposażenie regulatorów pogodowych E 8 AF VF Lago FB Czujnik temperatury zewnętrznej AF 5kW NTC Czujnik temperatury kotła/zbiornika KF/SPF 5kW NTC Czujnik temperatury zasilania c.o. VF 5kW NTC Czujnik temperatury pokojowej FBR 2 KF/SPF FBR 2 Skrzynka , , , ,90 Cyfrowy moduł pokojowy Lago FB (CAN-BUS) ,00 Kpl. kostek do regulatora E / E Kpl. kostek do regulatora E , ,20 Kpl. kostek do regulatora E Kpl. kostek do regulatora E Kpl. kostek do regulatora E Kpl. kostek do regulatora Lago 0201R , , , ,50 Skrzynka do zabudowy regulatora na ścianie ,00

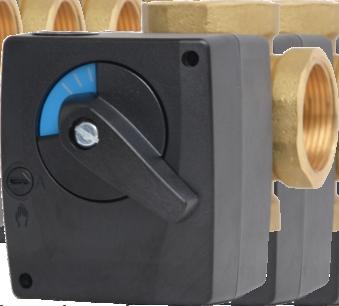

9 Siłownik zaworu mieszającego MP / 140 (0-10V) Siłownik MP / 140 (0-10V) charakteryzuje się kompaktową budową i solidnym wykonaniem i jest siłownikiem o regulacji 0-10 V. Fabrycznie wyposażony jest w 1,5 metrowy przewód 4 x 0,75 mm2 oraz w adapter do zamontowania siłownika na zaworach mieszających MIX M firmy WOMIX A 061. Przy użyciu adaptera przyłączeniowego siłowniki MP 06 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). : Napięcie zasilania: 24 V, 50/60 Hz Regulacja: 0-10 V Pobór mocy: 1,5 W; 2,5VA Przewód, 4 x 0,75mm2, Długość - 1,5m Moment obrotowy: 6 Nm (dla napięcia nominalnego) Kąt obrotu: 90 Stopni, nieregulowany Czas obrotu o kąt 900: 140 sekund Poziom głośności: max. 35 db (A) Przełącznik pracy: ręczna / automatyczna. Klasa ochrony: II Stopień ochrony: IP 40 Zakres temperatury pracy: 0-500C Waga: 400 g Artykuł Czas otwarcia Siłownik MP / 140 (0-10V) z adapterem nr A sek. / 90 0 Napięcie 24 V~50Hz , ,75 9,75 9,75 9,75 9,75 Wyposażenie dodatkowe Adapter A 061 Adapter A 062 Adapter A 063 Adapter A 064 Adapter A 065 dla mieszaczy WOMIX (wyposażenie fabryczne) dla mieszaczy WITA Minimix oraz typu H dla mieszaczy Meibes V7 dla mieszaczy ESBE, Danfoss (stare generacje) dla mieszaczy ESBE VRG / VRB 9

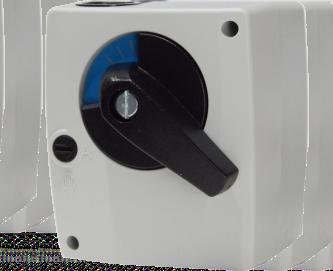

10 Siłownik zaworu mieszającego MP 10 Siłownik MP 10 składa się z synchronicznego silnika z kondensatorem, dwóch wyłączników krańcowych, dwóch krzywek ustawionych na 90 stopni, pokrętła, skali do wizualizacji położenia serca zaworu, przełącznika umożliwiającego ręczną zmianę położenia zasuwy zaworu. Fabrycznie wyposażony jest w 2 metrowy przewód 3 x 0.75 mm2 oraz w adapter do zamontowania siłownika na zaworach mieszających MIX M, 3F, 4F firmy WOMIX A 101. Przy użyciu adaptera przyłączeniowego siłowniki MP 10 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). : Moment obrotowy: Napięcie zasilania: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: 10 Nm 230 V~50Hz lub 24 V ~50Hz 90 Stopni, nieregulowany 70 lub 140 s. w zależności od modelu II IP 40 Przełącznik pracy: ręczna / automatyczna. Artykuł Czas otwarcia Napięcie Siłownik MP / 60 z adapterem A 101 dla mieszaczy WOMIX Siłownik MP / 135 z adapterem A 101 dla mieszaczy WOMIX 70 sek. / sek. / V~50Hz 230 V~50Hz ,50 72,30 Siłownik MP / 135 z adapterem A 101 dla mieszaczy WOMIX Siłownik MP / 140 (0-10V) z adapterem A sek. / sek. / V~50Hz 24 V~50Hz ,30 158, ,75 9,75 9,75 9,75 9,75 Wyposażenie dodatkowe Adapter A 101 dla mieszaczy WOMIX (wyposażenie fabryczne) Adapter A 062 dla mieszaczy WITA Minimix oraz typu H Adapter A 063 dla mieszaczy Meibes V7 Adapter A 064 dla mieszaczy ESBE, Danfoss (stare generacje) Adapter A 065 dla mieszaczy ESBE VRG / VRB Siłownik zaworu mieszającego MP 15 Siłownik MP 15 składa się z synchronicznego silnika z kondensatorem, dwóch wyłączników krańcowych, dwóch krzywek przyłączeniowych ustawionych na 90 stopni, pokrętła, skali do wizualizacji położenia serca zaworu, przełącznika umożliwiającego ręczną zmianę położenia zasuwy zaworu. Fabrycznie wyposażony jest w 1,5 metrowy przewód 3 x 0.75 mm2 oraz w adapter do zamontowania siłownika na zaworach mieszających 3F, 4F firmy WOMIX A 151. Przy użyciu adaptera przyłączeniowego siłowniki MP 15 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). : Moment obrotowy: Napięcie zasilania: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: 15 Nm (dla napięcia nominalnego). 230 V~50Hz 90 Stopni, nieregulowany 140 s. II IP 40 Przełącznik pracy: ręczna / automatyczna. Artykuł Czas otwarcia Siłownik MP 15 z adapterem nr A 151 dla mieszaczy WOMIX 140 sek. / 90 0 Napięcie 230 V~50Hz , ,75 9,75 9,75 9,75 9,75 Wyposażenie dodatkowe Adapter A 151 Adapter A 062 Adapter A 063 Adapter A 064 Adapter A 065 dla mieszaczy WOMIX (wyposażenie fabryczne) dla mieszaczy WITA Minimix oraz typu H dla mieszaczy Meibes V7 dla mieszaczy ESBE, Danfoss (stare generacje) dla mieszaczy ESBE VRG / VRB 10

11 Siłownik MP 10 CR z wbudowanym regulatorem stałotemperaturowym Opis i charakterystyka: Siłowniki z wbudowanym regulatorem stałotemperaturowym MP 10 CR znajdują zastosowanie w instalacjach centralnego ogrzewania z zaworem mieszającym. Siłownik utrzymuje stałą temperaturę medium obiegu grzewczego. Poprzez wbudowany przełącznik DIP (znajdujący się pod obudową siłownika) mamy możliwość wyboru dodatkowych funkcji takich jak: - kierunek obrotu siłownika, 0 - minimalna graniczna temperatura - do wyboru +60 lub +70 C, 0 - maksymalna graniczna temperatura C, - ochrony mieszacza przed zablokowaniem. Do pracy urządzenia nie są wymagane żadne zewnętrzne regulatory. Pracę siłownika tzn. kierunek obrotu siłownika sygnalizują diody LED. : Napięcie zasilania: Pobór mocy: Moment obrotowy: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: Czujnik temp. zasilanie: Maks. temp. pomiaru: Zakres regulacji temp.: Temp. graniczna maksymalna: Temp. graniczna minimalna: Dioda LED czerwona Pokrętło do ustawienia żądanej temperatury Dioda LED zielona Przełącznik pracy ręcznej / automatycznej Rączka z wizualizacją obrotów 230 V, +/- 15V, 50/60 Hz 3,5 VA wtyczka 230 VAC 10 Nm (dla napięcia nominalnego) 90 stopni 135 sekund II IP 40 NTC 8,5kW dla +25St.C, dł. 1m dla ogrzewania C + 550C + 600C lub +700C Przełącznik praca ręczna / automatyczna Siłownik MP 10 CR z wbudowanym regulatorem stałotemperaturowym z adapterem A , ,75 9,75 9,75 9,75 9,75 Wyposażenie dodatkowe Adapter A 101 dla mieszaczy WOMIX (wyposażenie fabryczne) Adapter A 062 dla mieszaczy WITA Minimix oraz typu H Adapter A 063 dla mieszaczy Meibes V7 Adapter A 064 dla mieszaczy ESBE, Danfoss (stare generacje) Adapter A 065 dla mieszaczy ESBE VRG / VRB 230 VAC 230 VAC M M 11

12 Mosiężny, gwintowany Uszczelnienie wałka: Maksymalne ciśnienie: Maksymalna temperatura: Kąt obrotu: Siłownik dla średnic 3/4" - 2": podwójny O-ring EPDM 10 bar 900 MP 06, MP 10 (patrz str. 10) Kvs Rozmiar MIX M 3-20 MIX M 3-20 MIX M 3-20 MIX M 3-25 MIX M 3-25 MIX M 3-32 MIX M 3-32 MIX M 3-40 MIX M /4" 3/4" 3/4" /4 1 1/4 1 1/ Mosiężny, gwintowany Uszczelnienie wałka: Maksymalne ciśnienie: Maksymalna temperatura: Kąt obrotu: Siłownik dla średnic 3/4" - 2": Cena EUR 31,20 31,20 31,20 33,10 33,10 37,30 37,30 87,50 104,50 podwójny O-ring EPDM 10 bar 900 MP 06, MP 10 (patrz str. 10) Kvs Rozmiar MIX M 4-20 MIX M 4-25 MIX M 4-25 MIX M 4-32 MIX M 4-32 MIX M 4-40 MIX M /4" /4 1 1/4 1 1/ Cena EUR 33,90 35,90 35,90 43,70 43,70 98,10 114,90 Zawory mieszające MIX M z siłownikiem MP 10 Zawór mieszający MIX M 3-20 kv 8 z siłownikiem MP /140 Zawór mieszający MIX M 3-25 kv 12 z siłownikiem MP /140 Zawór mieszający MIX M 3-32 kv 18 z siłownikiem MP /140 Zawór mieszający MIX M 4-20 kv 8 z siłownikiem MP /140 Zawór mieszający MIX M 4-25 kv 12 z siłownikiem MP /140 Zawór mieszający MIX M 4-32 kv 18 z siłownikiem MP / ,60 102,60 108,80 100,80 104,90 111,10

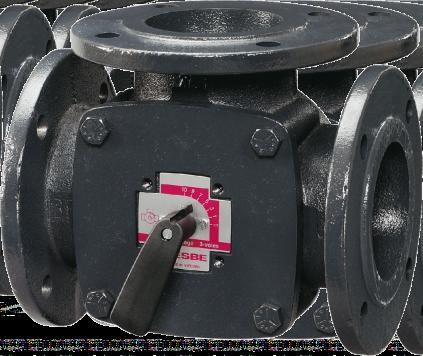

13 Zawór mieszający kołnierzowy trzydrogowy 3 F Żeliwny, kołnierzowy Uszczelnienie wałka: Ciśnienie: Temperatura maks.: Kąt obrotu: Korpus i pokrywa:: Grzyb: Siłownik: 3F 32 3F 40 3F 50 3F 65 3F 80 3F 100 3F 125 3F 150 Zawór mieszający kołnierzowy czterodrogowy 4 F Kvs Żeliwny, kołnierzowy Uszczelnienie wałka: Ciśnienie: Temperatura maks.: Kąt obrotu: Korpus i pokrywa:: Grzyb: Siłownik: 4F 32 4F 40 4F 50 4F 65 4F 80 4F 100 4F 125 4F 150 Wyposażenie dodatkowe zaworów 3F, 4F Siłownik zaworu mieszającego MP 10, MP 15 Patrz strona Kvs podwójny O-ring EPDM PN żeliwo GG 20 mosiądz dla średnic DN 32 - DN 50 - MP 10 dla średnic DN 50 - DN MP 15 Średnica DN [mm] Cena EUR 177,00 188,00 242,00 281,00 390,00 494,00 659,00 891,00 podwójny O-ring EPDM PN żeliwo GG 20 mosiądz dla średnic DN 32 - DN 50 - MP 10 dla średnic DN 50 - DN MP 15 Średnica DN [mm] Cena EUR 211,00 265,00 363,00 402,00 484,00 658, , ,00

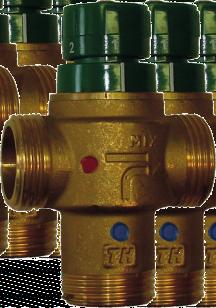

14 Zawory do regulacji stałotemperaturowej instalacji c.o. Termostatyczne zawory mieszające THERMO dla c.o. THERMO-R Termostatyczne zawory mieszające serii THERMO przeznaczone są do regulacji czynnika zasilającego instalację centralnego ogrzewania grzejnikową jak również podłogową. Zawór THERMO-R wyposażony jest w żeliwną nakrętkę 1 1/2" GW. THERMO : Maksymalna temperatura pracy: Zakres regulacji: +900C 35 0C C (+/- 2K) lub 20 0C C (+/- 2K) 10 bar 0,2 bar 2,7 Maksymalne ciśnienie pracy: Minimalne ciśnienie pracy: Kvs: Podłączenie zaworu THERMO-R: strona zasilająca - 1 1/2" GZ strona zasilająca c.o. - nakrętka 1 1/2"GW powrót - 1" GZ Podłączenie zaworu THERMO: 0 Zawór termostatyczny THERMO-R C z żeliwną nakrętką 1 1/2" GW 0 Zawór termostatyczny THERMO-R C z żeliwną nakrętką 1 1/2" GW 0 Zawór termostatyczny THERMO C 0 Zawór termostatyczny THERMO C 1" GZ ,80 79, ,10 68,10 Zawory dla regulacji temperatury ciepłej wody użytkowej Termostatyczne zawory mieszające TMT dla c.w.u. Termostatyczne zawory mieszające serii TMT przeznaczone są do regulacji ciepłej wody użytkowej. Zabezpieczają instalację przed zbyt wysoką temperaturą ciepłej wody użytkowej, co w konsekwencji chroni użytkownika przed poparzeniem. : Maksymalna temperatura pracy: Zakres regulacji: Maksymalne ciśnienie pracy: Zalecane ciśnienie pracy: +850C 30 oc - 65 oc (+/- 2K) 10 bar 1-5 bar Dla ciśnień większych niż 5 bar zalecamy stosowanie reduktora ciśnienia Zawór termostatyczny TMT 12 F - 1/2"GW Zawór termostatyczny TMT 34 F - 3/4"GW Zawór termostatyczny TMT 34 M - 3/4"GZ Zawór termostatyczny TMT 100 F - 1"GW Zawór termostatyczny TMT 100 M - 1"GZ Zawór termostatyczny TMT 114 M - 1 1/4"GZ Zawór termostatyczny TMT 112 M - 1 1/2"GZ kvs 1,6 1,8 1,8 3,2 3,2 7,4 7,6 14 Przyłącze 1/2" GW 3/4" GW 3/4" GZ 1" GW 1" GZ 1 1/4" GZ 1 1/2" GZ ,90 39,00 39,00 50,70 50,70 248,60 420,20

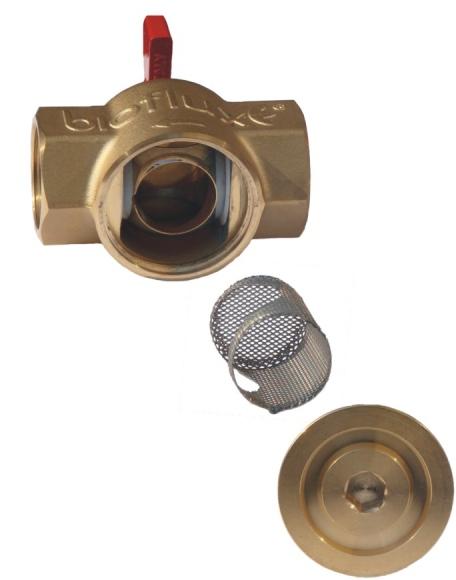

15 Zawory kulowe z filtrem BIOFLUX Przeznaczenie Zawór kulowy Bioflux przeznaczony jest do montażu w instalacjach grzewczych i c.w.u. Nie można montować zaworu w instalacjach gazowych i olejowych. Filtr Zawór kulowy Bioflux wyposażony jest w filtr osadnikowy do wody, który znajduje się bezpośrednio w kuli zaworu. Dzięki temu rozwiązaniu długość zabudowy zaworu jest znacznie krótsza. Rewolucyjny sposób montażu filtra umożliwia konserwację i czyszczenie go bez demontażu zaworu z instalacji. Zastosowanie filtra w instalacjach powoduje zdecydowaną poprawę jakości wody oraz zabezpiecza instalację przed zabrudzeniami stałymi powodując tym samym wydłużenie czasu jej eksploatacji. Przyjazny środowisku Materiały użyte do produkcji zaworów kulowych Bioflux nadają się w 99% do recyklingu, ponadto w ponad 50% użyte materiały pochodzą z recyklingu. Takie użycie materiałów prowadzi do znacznych oszczędności w zakresie stosowanych surowców jak również zużycia energii. zaworów kulowych BIOFLUX: Korpus, kula, dekiel: mosiądz Uszczelnienie wałka: EPDM Uszczelnienie kuli: PTFE Maksymalne ciśnienie pracy: 10 bar Zakres temperatury pracy: C Materiał sitka filtra: AISI 304 Rączka: aluminium DN l/sek. m3/h 15 1,03 3, ,16 4, ,65 3,92 4,85 8,40 9,54 14,11 17,64 30,24 Zawór kulowy BIOFLUX 1/2" z filtrem ww motyl Zawór kulowy BIOFLUX 3/4" z filtrem ww motyl Zawór kulowy BIOFLUX 1" z filtrem ww motyl Zawór kulowy BIOFLUX 1 1/4" z filtrem ww rączka Zawór kulowy BIOFLUX 1 1/2" z filtrem ww rączka ,50 14,20 19,25 36,20 72,40 Sitko 400 mm do zaworu kulowego BIOFLUX 1/2" Sitko 400 mm do zaworu kulowego BIOFLUX 3/4" Sitko 400 mm do zaworu kulowego BIOFLUX 1" Sitko 400 mm do zaworu kulowego BIOFLUX 1 1/4" Sitko 400 mm do zaworu kulowego BIOFLUX 1 1/2" ,95 3,05 3,30 3,95 4,40 15

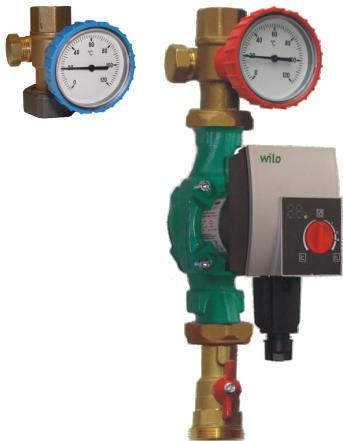

16 Przypompowe zawory kulowe Zawór S/C TERM Zawór S TERM zaworów kulowych: Korpus: Uszczelnienie wałka: Uszczelnienie kuli: Maksymalne ciśnienie: Maksymalna temperatura pracy: Zakres pomiaru temperatury: Klasa termometru: Obudowa termometru: mosiądz EPDM teflon 10 bar 1200C C 2 plastik Zawór S TERM Zawór kulowy z termometrem. gwint wewnętrzny 1" / kołnierz na nakrętkę 1 1/2" GW. Pompa cyrkulacyjna dostawa bez pompy Zawór S/C TERM Zawór kulowy z termometrem z zaworem zwrotnym. gwint wewnętrzny 1"/ kołnierz na nakrętkę 1 1/2" GW. Zawór S Zawór kulowy. gwint wewnętrzny 1" i zewnętrzny 1 1/2"/ kołnierz na nakrętkę 1 1/2" GW. Zawór S Przypompowy zawór kulowy S 1" z żeliwną nakrętką G 1 1/2", uszczelką EPDM Przypompowy zawór kulowy S TERM 1" z żeliwną nakrętką G 1 1/2", uszczelką EPDM Przypompowy zawór kulowy S/C TERM 1" z żeliwną nakrętką G 1 1/2", uszczelką EPDM Zawór różnicy ciśnień / przelewowy T ,50 28,50 30, ,20

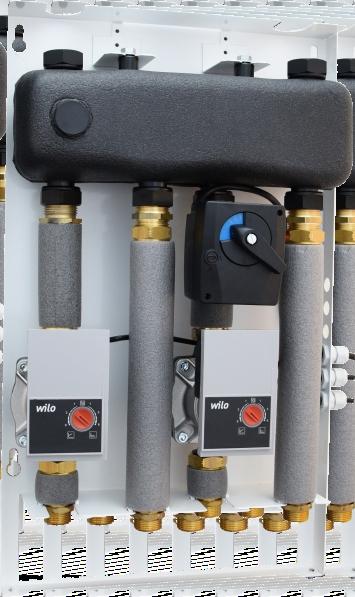

17 SYSTEM MIX - BOX DN 20 - kompletny system regulacji dla 2 lub 3 obiegów grzewczych System do 30 kw System MIX-BOX dostępny jest z dwoma typami pomp Wilo Yonos Para RS Grundfos UPM3 AutoL System MIX-BOX jest kompletnym systemem rozdziału obiegów grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno standardowym jak i kondensacyjnym. Może obsługiwać maksymalnie trzy obiegi grzewcze. Obiegi grzewcze mogą być pompowe lub pompowo-mieszające z zaworem mieszającym obrotowym lub termostatycznym. Grupy pompowe wyposażone są w pompę WILO typu Yonos Para lub Grundfos UPM3 Auto L. Szafka systemu MIX -BOX jest wykonana w wersji naściennej. : Materiał rozdzielacza: Materiał grup pompowych: Maks. temperatura pracy: Maks. ciśnienie pracy: Napięcie zasilania pomp i siłownika: Zakres temp. pracy mieszacza termostat.: stal mosiądz, miedź 6 bar 230 VAC, 50 Hz o C strona kotłowa - GW 1" (nakrętka) strona instalacyjna - GZ 3/4" 17

18 Gotowe wersje systemów Zestaw MIX-BOX 1 - zestaw 2 obiegów grzewczych w tym jeden z mieszaczem obrotowym i siłownikiem elektrycznym Cena EUR Zestaw MIX-BOX 1 z grupami SA 83 i SMT 83 z pompami WILO Yonos Para RS 15/6 RKA ,00 Zestaw MIX-BOX 1 z grupami SA 83 i SMT 83 z pompami Grundfos UPM3 Auto L ,00 Zestaw MIX-BOX 1 zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SMT 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), Zestaw MIX-BOX 2 - zestaw 2 obiegów grzewczych w tym jeden z mieszaczem termostatycznym Zestaw MIX-BOX 2 z grupami SA 83 i SMTC 83 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 2 z grupami SA 83 i SMTC 83 z pompami Grundfos UPM3 Auto L Cena EUR , ,00 Zestaw zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SMTC 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), Zestaw MIX-BOX 3 - zestaw 2 obiegów grzewczych z mieszaczami obrotowymi i siłownikami elektrycznymi Zestaw MIX-BOX 3 z 2 grupami SMT 83 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 3 z 2 grupami SMT 83 z pompami Grundfos UPM3 Auto L Cena EUR , ,90 Zestaw zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SMT 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SMT 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), Zestaw MIX-BOX 4 - zestaw 2 obiegów grzewczych bez mieszaczy Zestaw MIX-BOX 4 z 2 grupami SA 83 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 4 z 2 grupami SA 83 z pompami Grundfos UPM3 Auto L Cena EUR , ,80 Zestaw zawiera: 1. Szafkę naścienną P2 (art. nr: ) 2. Rozdzielacz CX 2F (art. nr: ) 3. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 4. Grupę SA 83 MIX BOX 20 z pompą Wilo lub Grundfos (patrz strona 20), 18

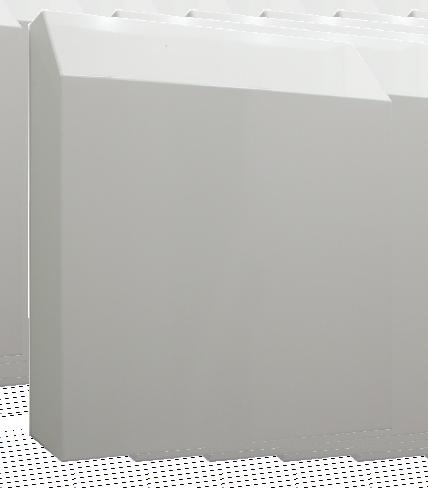

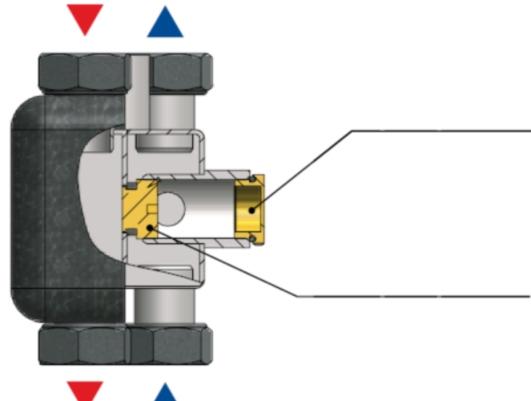

19 Szafka montażowa - wersja naścienna P Materiał blacha galwanizowana. Zamknięcie szafki - kolor biały RAL Wymiary szafki P2 na 2 obiegi grzewcze: 590x353x190 (wysokość / szerokość / głębokość). Wymiary szafki P3 na 3 obiegi grzewcze: 590x490x190 (wysokość / szerokość / głębokość). Cena EUR Szafka naścienna P2 dla systemu MIX-BOX dla 2 stref grzewczych ,20 Szafka naścienna P3 dla systemu MIX-BOX dla 3 stref grzewczych ,30 Rozdzielacz CX 2- lub 3-obwodowy z wbudowaną mini zwrotnicą hydrauliczną Rozdzielacz CX wykonany jest ze stali malowanej na czarno i jest izolowany. Wyposażony jest w mini zwrotnicę hydrauliczną która za pomocą śruby zaślepiającej może być otwarta (patrz rysunek). Cena EUR Rozdzielacz CX 2F dla systemu MIX-BOX dla 2 stref grzewczych ,60 Rozdzielacz CX 3F dla systemu MIX-BOX dla 3 stref grzewczych ,90 MINI Zwrotnica hydrauliczna Schemat przepływu pomiędzy zasilaniem i powrotem. Śruba zamykająca Śruba zaślepiająca zwrotnicę hydrauliczną 19

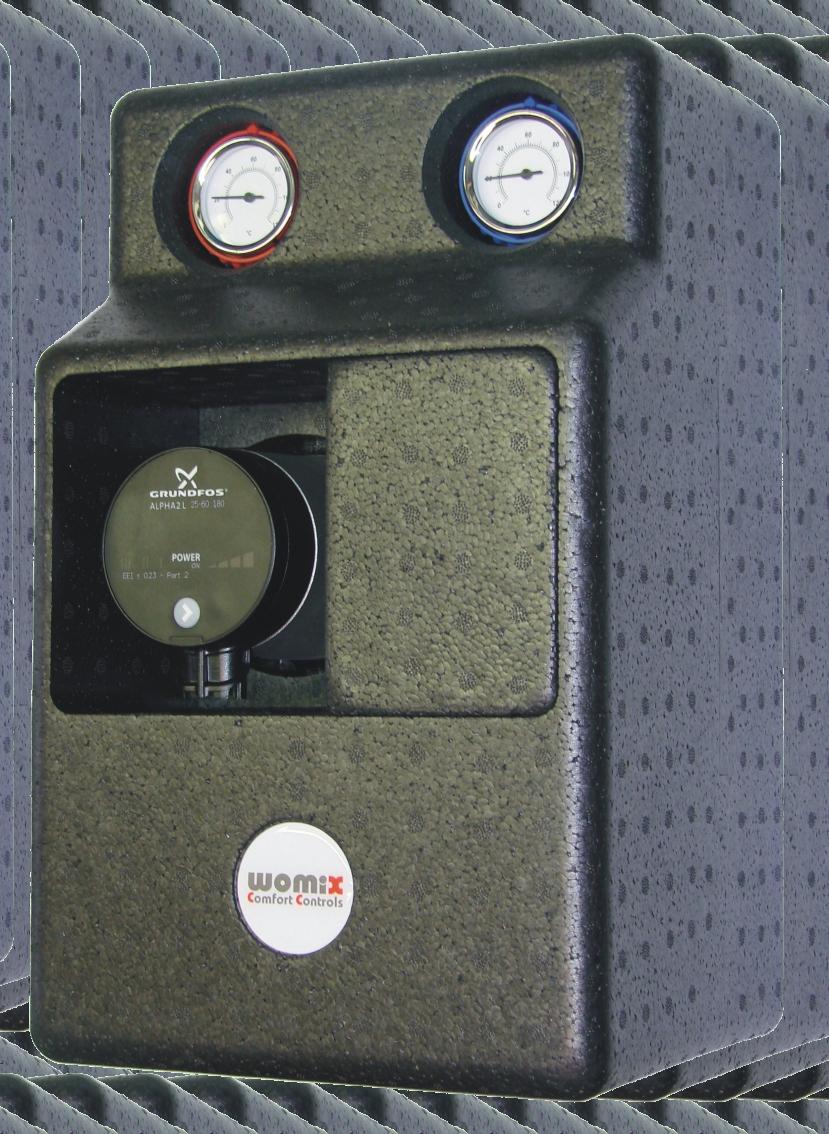

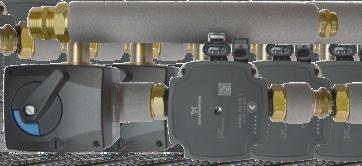

20 Grupa pompowa SA 83 MIX-BOX 20 Grupa pompowa SA 83 MIX-BOX 20 bez zaworu mieszającego wyposażona jest w zawór zwrotny, izolację rur i pompę WILO lub GRUNDFOS. Zawór zwrotny Cena EUR Grupa SA 83 MIX-BOX 20 z pompą WILO Yonos Para RS 15/6 RKA ,70 Grupa SA 83 MIX-BOX 20 z pompą Grundfos UPM3 Auto L ,70 Pompa Podłączenie 3/4"GZ Grupa pompowa SMT 83 MIX-BOX 20 Zawór miesz. obrotowy VRG z siłownikiem MP 10 Grupa mieszająco pompowa SMT 83 MIX-BOX 20 wyposażona jest w 3drogowy zawór mieszający typu T ESBE VRG Kvs 6,3, zawór zwrotny, izolację rur. Ponadto grupa wyposażona jest w pompę WILO lub GRUNDFOS, oraz w siłownik zaworu mieszającego MP / 140 (230 VAC, 3-punkt., 140 sek/90st). Zawór zwrotny Pompa Podłączenie 3/4"GZ Cena EUR Grupa SMT 83 MIX-BOX 20 z pompą WILO Yonos Para RS 15/6 RKA ,30 Grupa SMT 83 MIX-BOX 20 z pompą Grundfos UPM3 Auto L ,30 Grupa pompowa SMTC 83 MIX-BOX 20 Grupa mieszająco pompowa SMTC 83 MIX-BOX 20 wyposażona jest w 3drogowy termostatyczny zawór mieszający typu ESBE VTA 322 (DN 20, zakres regulacji St.C), zawór zwrotny, izolację rur. Grupa wyposażona jest w pompę firmy WILO lub GRUNDFOS. Zawór zwrotny Zawór miesz. term. VTA Pompa Podłączenie 3/4"GZ Cena EUR Grupa SMTC 83 MIX-BOX 20 z pompą WILO Yonos Para RS 15/6 RKA ,70 Grupa SMTC 83 MIX-BOX 20 z pompą Grundfos UPM3 Auto L ,70 Cena EUR Wyposażenie dodatkowe systemu MIX-BOX Zaślepki Zaślepki gdy nie mamy podłączonej grupy pompowej 1 kpl. = 2 zaślepki 1", 2 uszczelki ,90

21 Zwrotnica hydrauliczna CPN MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX wykonana została ze stali. Fabrycznie wyposażona jest w izolację, tulejkę nurnikową 1/2" do czujnika temperatury, odpowietrznik automatyczny 3/8" z zaworem stopowym 1/2", dwa śrubunki mosiężne 1" w/z. Wyprodukowana została dla zapewnienia pełnej regulacji systemu MIX-BOX. Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Zwrotnica CPN MIX-BOX 2 z izolacją (dla systemów MIX-BOX dwuobwodowych) Zwrotnica CPN MIX-BOX 3 z izolacją (dla systemów MIX-BOX trzyobwodowych) 21 stal ST bar 1,7 m3/h EPP czarna 40 g/l 1" GZ ,00 119,00

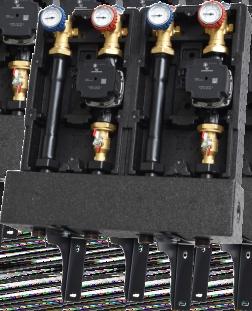

22 GRUPY POMPOWE DN 25, DN 32 Izolacja pasuje do systemów DN 25 i DN 32. Dzięki otwartej przestrzeni w miejscu zamontowania pompy mamy możliwość zmian ustawień pompy elektronicznej, obserwacji stanu pracy, oraz chronimy elektronikę pompy przed wysoką temperaturą. 22

23 NOWOŚĆ! Zestaw D Idealny zestaw do domowych kotłowni Wszystkie grupy wyposażone w pompę Grundfos UPM3 AUTO L Zestaw D 1 z grupami SA DN 25 (1") i SMT DN 25 (1") z pompami Grundfos z zaworem zwrotnym Zestaw D 2 z grupami SA DN 25 (1") i SMTC DN 25 (1") z pompami Grundfos z zaworem zwrotnym Zestaw D 3 z 2 grupami SMT DN 25 (1") z pompami Grundfos z 2 zaworami zwrotnymi Zestaw D 4 z 2 grupami SA DN 25 (1") z pompami Grundfos ,30 750,70 890,00 655,20

24 Zestaw D - Idealny zestaw do domowych kotłowni - do mocy 45 kw Zestaw D1 z grupą SA DN 25 i SMT DN 25 W skład zestawu wchodzą: - Grupa pompowa SA DN 25 (1") z pompą Grundfos UPM3 AUTO L 25-70, - Grupa mieszająco-pompowa SMT DN 25 (1") z mieszaczem 3-dr., z pompą Grundfos UPM3 AUTO L 25-70, - Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, - Siłownik MP / 140 z adapterem nr A 101, - Zawór zwrotny do rozdzielacza C 60 - DN 25. nr.art nr.art nr.art nr.art nr.art nr.art Zestaw D2 z grupą SA DN 25 i SMTC DN 25 W skład zestawu wchodzą: - Grupa pompowa SA DN 25 (1") z pompą Grundfos UPM3 AUTO L 25-70, - Grupa z mieszaczem termostatycznym SMTC DN 25 (1"), z pompą Grundfos UPM3 AUTO L 25-70, - Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, - Zawór zwrotny do rozdzielacza C 60 - DN 25. nr.art nr.art nr.art nr.art nr.art Zestaw D3 z 2 grupami SMT DN 25 W skład zestawu wchodzą: - Dwie grupy mieszająco-pompowe SMT DN 25 (1") z mieszaczem 3-dr., z pompami Grundfos UPM3 AUTO L 25-70, - Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, - Dwa siłowniki MP / 140 z adapterem nr A 101, - 2 zawory zwrotne do rozdzielacza C 60 - DN 25. nr.art nr.art nr.art nr.art nr.art Zestaw D4 z 2 grupami SA DN 25 W skład zestawu wchodzą: - Dwie grupy pompowe SA DN 25 (1") z pompami Grundfos UPM3 AUTO L Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją, - Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25, 24 nr.art nr.art nr.art

25 NOWOŚĆ! Zestaw W Zestaw, który ochroni Twój kocioł Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych jak również schematu zabezpieczeń kotłowni Obieg ciepłej wody użytkowej Obieg centralnego ogrzewania Grupa pompowa SA DN 25 Grupa pompowa SMR DN 25 z 4-dr. zaworem mieszającym MIX M 4-25 (kv12) bez siłownika W skład zestawu W wchodzą: - Grupa pompowa SA DN 25 (1"), - Grupa z mieszaczem 4-drogowym SMR DN 25(1"), - Kolektor kotłowy z izolacją, - Uchwyty naścienne DELTA. Zestaw W bez pomp Zestaw W z pompami Alpha 2 L ,10 724,50

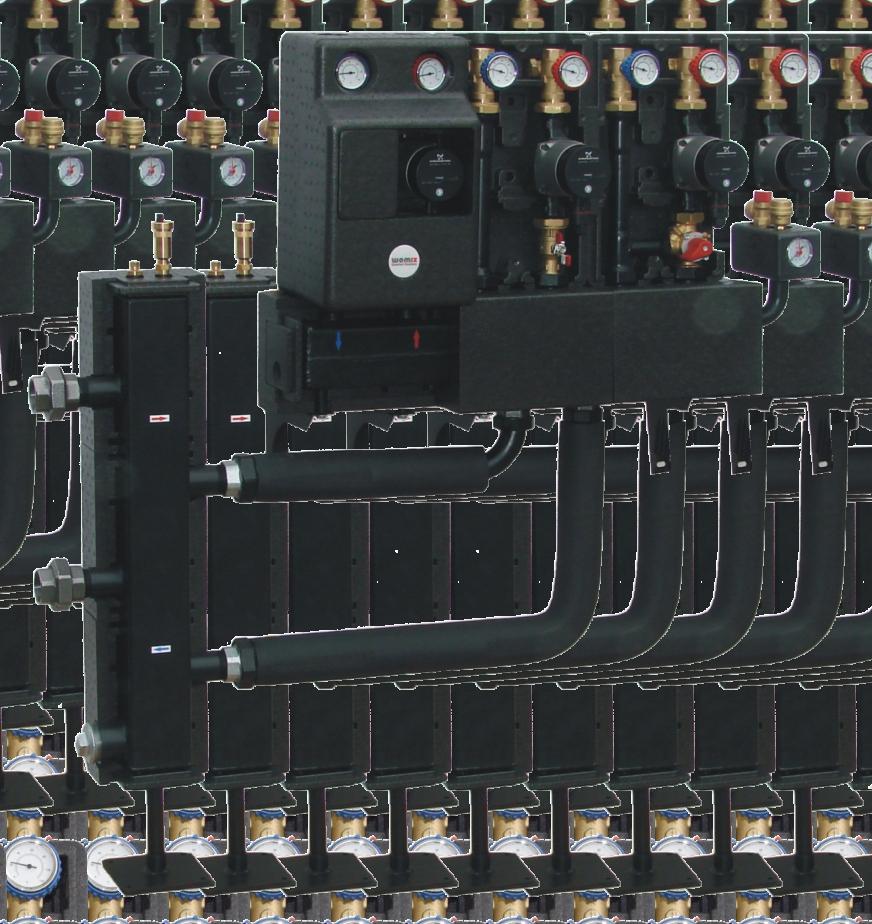

26 GRUPY POMPOWE DN 25 - kompletny system regulacji System do 45 kw Grupy pompowe DN 25 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X 3 bar Łącznik L dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C 60, 70 - DN 25 2, 3, 4 lub 5-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 70 dla podłączenia rozdzielacza C 60, 70-DN 25 z zwrotnicą hydrauliczną CPN 70 Zwrotnica hydrauliczna CPN 70 - DN 25 System do 110 kw Grupy pompowe DN 25 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X 3 bar Łącznik L dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C DN 25 2, 3, 4, 5 lub 6-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 100 dla podłączenia rozdzielacza C 100-DN 25 z zwrotnicą hydrauliczną CPN 100-DN40 Zwrotnica hydrauliczna CPN DN 40 26

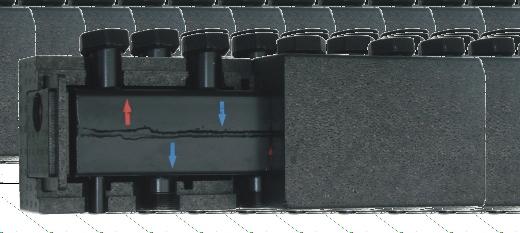

27 System do mocy 45kW Zwrotnica hydrauliczna CPN 70 - DN 25 (1 ) Zwrotnica hydrauliczna CPN 70 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 1/2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", zawór spustowy 1/2", cztery śrubunki 1" żeliwne, uchwyty naścienne. Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: stal ST bar 2,5 m3/h EPP czarna 40 g/l 1" Zwrotnica CPN 70 - DN 25 z wyposażeniem dodatkowym ,00 Łącznik TBN 70 / 2 z izolacją dla podłączenia CPN 70 z C 60 2F - DN 25 Łącznik TBN 70 / 3 z izolacją dla podłączenia CPN 70 z C 60 3F - DN 25 Łącznik TBN 70 / 4 z izolacją dla podłączenia CPN 70 z C 60 4F - DN ,20 56,40 61,40 Rozdzielacz centralnego ogrzewania C 60 - DN 25 Dwukomorowy stalowy rozdzielacz C 60-2, 3 lub 4 obwodowy DN 25 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 25 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: Izolacja: stal ST bar 45 kw przy DT 200C 125 mm 125 mm nakrętka GW 1 1/2" GZ 1" EPP czarna 40 g/l Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją Rozdzielacz trzyobwodowy C 60 3 F - DN 25 z izolacją Rozdzielacz czteroobwodowy C 60 4 F - DN 25 z izolacją ,80 162,60 218,40 Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny dla grup pompowych z zaworem mieszającym do rozdzielacza C 60, C ,30 8,70 27

28 System do mocy 73kW Zwrotnica hydrauliczna CPN 70 - DN 25 (1 ) Zwrotnica hydrauliczna CPN 70 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 1/2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", zawór spustowy 1/2", cztery śrubunki 1" żeliwne, uchwyty naścienne. Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: stal ST bar 2,5 m3/h EPP czarna 40 g/l 1" Zwrotnica CPN 70 - DN 25 z wyposażeniem dodatkowym ,00 Łącznik TBN 70 / 2 z izolacją dla podłączenia CPN 70 z C 70 2F - DN 25 Łącznik TBN 70 / 3 z izolacją dla podłączenia CPN 70 z C 70 3F - DN 25 Łącznik TBN 70 / 4 z izolacją dla podłączenia CPN 70 z C 70 4F - DN 25 Łącznik TBN 70 / 5 z izolacją dla podłączenia CPN 70 z C 70 5F - DN ,20 56,40 61,40 68,60 Rozdzielacz centralnego ogrzewania C 70 - DN 25 Dwukomorowy stalowy rozdzielacz C 70-2, 3, 4 lub 5 obwodowy DN 25 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 20 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: Izolacja: stal ST bar 73 kw przy DT 200C 125 mm 125 mm nakrętka GW 1 1/2" GZ 1 1/2" EPP czarna 40 g/l Rozdzielacz dwuobwodowy C 70 2 F - DN 25 z izolacją Rozdzielacz trzyobwodowy C 70 3 F - DN 25 z izolacją Rozdzielacz czteroobwodowy C 70 4 F - DN 25 z izolacją Rozdzielacz pięcioobwodowy C 70 5 F - DN 25 z izolacją ,40 199,90 264,40 377,40 Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny dla grup pompowych z zaworem mieszającym do rozdzielacza C ,30 13,60 28

29 Zwrotnica hydrauliczna CPN DN 32 (1 1/4 ) - maksymalnie do mocy 80 kw Zwrotnica hydrauliczna CPN 100 DN 32 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz podłączenie spustu (mufa 1/2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 1 1/2" żeliwne, uchwyty naścienne. ć!!! oś w o N Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Połączenie z rozdzielaczem: Moc grzewcza: stal ST bar 4,5 m3/h EPP czarna 40 g/l 1 1/4" Łącznik TBN 101 do 80 kw Zwrotnica CPN 100-DN 32 z wyposażeniem dodatkowym ,00 Łącznik TBN 101 / 2 z izolacją dla podłączenia CPN 100 DN 32 z C 100 2F - DN 25 Łącznik TBN 101 / 3 z izolacją dla podłączenia CPN 100 DN 32 z C 100 3F - DN 25 Łącznik TBN 101 / 4 z izolacją dla podłączenia CPN 100 DN 32 z C 100 4F - DN 25 Łącznik TBN 101 / 5 z izolacją dla podłączenia CPN 100 DN 32 z C 100 5F - DN 25 Łącznik TBN 101 / 6 z izolacją dla podłączenia CPN 100 DN 32 z C 100 6F - DN ,10 117,50 121,60 132,50 142,00 Zwrotnica hydrauliczna CPN DN 40 (1 1/2 ) - maksymalnie do mocy 120 kw Zwrotnica hydrauliczna CPN 100 DN 40 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w spust. W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 1 1/2" żeliwne, stopa montażowa. Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: stal ST bar 6,5 m3/h EPP czarna 40 g/l 1 1/2" Zwrotnica CPN DN 40 z wyposażeniem dodatkowym ,00 Łącznik TBN 100 / 2 z izolacją dla podłączenia CPN 100 DN 40 z C 100 2F - DN 25 Łącznik TBN 100 / 3 z izolacją dla podłączenia CPN 100 DN 40 z C 100 3F - DN 25 Łącznik TBN 100 / 4 z izolacją dla podłączenia CPN 100 DN 40 z C 100 4F - DN 25 Łącznik TBN 100 / 5 z izolacją dla podłączenia CPN 100 DN 40 z C 100 5F - DN 25 Łącznik TBN 100 / 6 z izolacją dla podłączenia CPN 100 DN 40 z C 100 6F - DN ,10 117,50 121,60 132,50 142,00 29

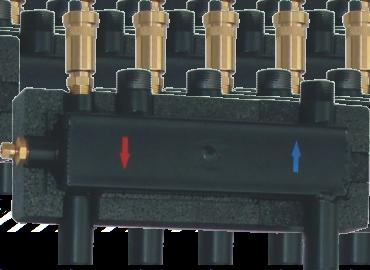

30 System do mocy 110kW Rozdzielacz centralnego ogrzewania C DN 25 Dwukomorowy stalowy rozdzielacz C 100-2, 3, 4, 5 lub 6 obwodowy DN 25 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 25 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. UWAGA! Do rozdzielacza C F DN 25 zamiast uchwytów DELTA stosowane są wsporniku na podłoże (nr. art.:607040). Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: Izolacja: Rozdzielacz dwuobwodowy C F - DN 25 z izolacją Rozdzielacz trzyobwodowy C F - DN 25 z izolacją Rozdzielacz czteroobwodowy C F - DN 25 z izolacją Rozdzielacz pięcioobwodowy C F - DN 25 z izolacją Rozdzielacz sześcioobwodowy C F - DN 25 z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = 2 sztuki) Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny dla grup pompowych z zaworem mieszającym do rozdzielacza C 60, C stal ST bar 110 kw przy DT 200C 125 mm 125 mm nakrętka GW 1 1/2" GZ 1 1/4" EPP czarna 40 g/l ,00 285,00 392,00 482,00 574,00 54,80 24,30 8,70

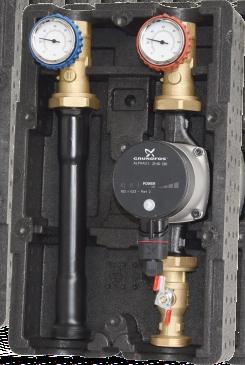

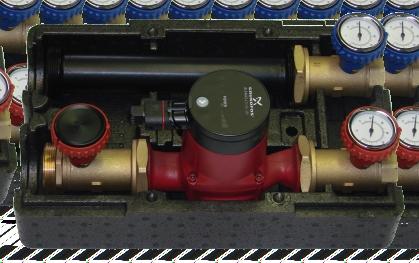

31 Grupa pompowa SA DN 25 (1 ) Kompaktowa grupa pompowa SA DN 25 wyposażona jest w trzy mosiężne zawory kulowe w tym dwa z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar EPP czarna 60 g/l 125 mm VITON lub EPDM GW 1 GZ 1 1/2 180 mm Grupa SA DN 25 (1 ) z izolacją, bez pompy Grupa SA DN 25 (1 ) z izolacją, z pompą Grundfos Alpha 2 L Grupa SA DN 25 (1 ) z izolacją, z pompą Grundfos Alpha Grupa SA DN 25 (1 ) z izolacją, z pompą Grundfos UPM3 Auto L ,80 300,90 413,00 289,10 Grupa SA DN 25 (1 ) z izolacją, z pompą WILO Yonos Pico 25/1-6 Grupa SA DN 25 (1 ) z izolacją, z pompą WILO Yonos Pico 25/1-8 Grupa SA DN 25 (1 ) z izolacją, z pompą WILO Stratos Pico 25/ ,90 453,90 452,90 Kompaktowa grupa mieszająco - pompowa SMT DN 25 wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Zawór mieszający MIX MT wyposażony jest w beipass. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10-10Nm. Grupa mieszająco - pompowa SMT DN 25 (1 ) UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: kvs zaworu mieszającego: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar EPP czarna 60 g/l 125mm VITON lub EPDM 8,3 GW 1 GZ 1 1/2 180mm Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, bez pompy Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą Grundfos Alpha 2 L Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą Grundfos Alpha Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą Grundfos UPM3 Auto L ,70 339,80 451,80 328,20 Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-6 Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-8 Grupa SMT DN 25 (1 ) z 3 dr. mieszaczem, z pompą WILO Stratos Pico 25/ ,20 500,40 499,30 31

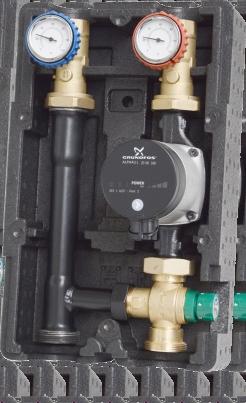

32 0 Grupa mieszająco - pompowa SMTC DN 25 (1 ) C Kompaktowa grupa mieszająco - pompowa SMTC DN 25 wyposażona jest w termostatyczny mosiężny trzydrogowy zawór mieszający THERMO (kv 2,7) o zakresie regulacji temperatury 20 o 47 C, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: kv zaworu mieszającego: Zakres regulacji mieszacza: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar EPP czarna 60 g/l 125mm 2, C VITON lub EPDM GW 1 GZ 1 1/2 180mm Grupa SMTC DN 25 (1 ) bez pompy, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha 2 L 25-60, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha , regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos UPM3 Auto L 25-70, regulacja C ,40 385,10 497,20 373,50 Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-6, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-8, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Stratos Pico 25/1-6, regulacja C ,10 538,20 537,10 0 Grupa mieszająco - pompowa SMTC DN 25 (1 ) C Kompaktowa grupa mieszająco - pompowa SMTC DN 25 wyposażona jest w termostatyczny mosiężny trzydrogowy zawór mieszający THERMO (kv 2,7) o zakresie regulacji temperatury 35o 60 C, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: kv zaworu mieszającego: Zakres regulacji mieszacza: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar EPP czarna 60 g/l 125mm 2, C VITON lub EPDM GW 1 GZ 1 1/2 180mm Grupa SMTC DN 25 (1 ) bez pompy, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha 2 L 25-60, regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos Alpha , regulacja C Grupa SMTC DN 25 (1 ) z pompą Grundfos UPM3 Auto L 25-70, regulacja C ,40 385,10 497,20 373,50 Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-6, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Yonos Pico 25/1-8, regulacja C Grupa SMTC DN 25 (1 ) z pompą WILO Stratos Pico 25/1-6, regulacja C ,10 538,20 537,10 32

33 Zawór T 25 Grupa UNI X Łącznik S Zawór zwrotny dla rozdzielacza C60 i C100-DN25 Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= 2 sztuki) Zawór różnicy ciśnień T 25 Uchwyty naścienne Delta dla rozdzielacza C 60,70,100 DN25 Uchwyty Delta Siłownik MP Łącznik L 90 Łącznik TBN 70, 101, 100 Zawór zwrotny dla rozdzielacza C70-DN , ,30 Siłownik MP 10 Grupa bezpieczeństwa 1 UNI X z zaworem bezp. 3 bar (1/2 x3/4 ), automatycznym odpowietrznikiem, manometrem 0-4 bar, oraz z izolacją EPP. Łącznik stalowy L90 dla podłączenia grupy UNI X z rozdzielaczem C 70 Łącznik stalowy S dla podłączenia naczynia z rozdzielaczem C 60, 70 Łącznik stalowy TBN 70/2 z izolacją dla podłączenia zwrotnicy CPN 70 z rozdzielaczem C 60, 70-2 F-DN 25 Łącznik stalowy TBN 70/3 z izolacją dla podłączenia zwrotnicy CPN 70 z rozdzielaczem C 60, 70-3 F-DN patrz str , , , , ,40 Łącznik stalowy TBN 70/4 z izolacją dla podłączenia zwrotnicy CPN 70 z rozdzielaczem C 60, 70-4 F-DN 25 Łącznik stalowy TBN 70/5 z izolacją dla podłączenia zwrotnicy CPN 70 z rozdzielaczem C 70-5 F-DN , ,60 Łącznik stalowy TBN 101/2 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Łącznik stalowy TBN 101/3 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN , ,50 Łącznik stalowy TBN 101/4 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Łącznik stalowy TBN 101/5 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Łącznik stalowy TBN 101/6 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Łącznik stalowy TBN 100/2 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Łącznik stalowy TBN 100/3 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN , , , , ,50 Łącznik stalowy TBN 100/4 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Łącznik stalowy TBN 100/5 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Łącznik stalowy TBN 100/6 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN25 Zawór zwrotny do rozdzielacza C 60 i C DN 25. Zalecany do każdej grupy z mieszaczem , , , ,70 Zawór zwrotny do rozdzielacza C 70 - DN 25. Zalecany do każdej grupy z mieszaczem ,60 Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= 2 sztuki) ,80

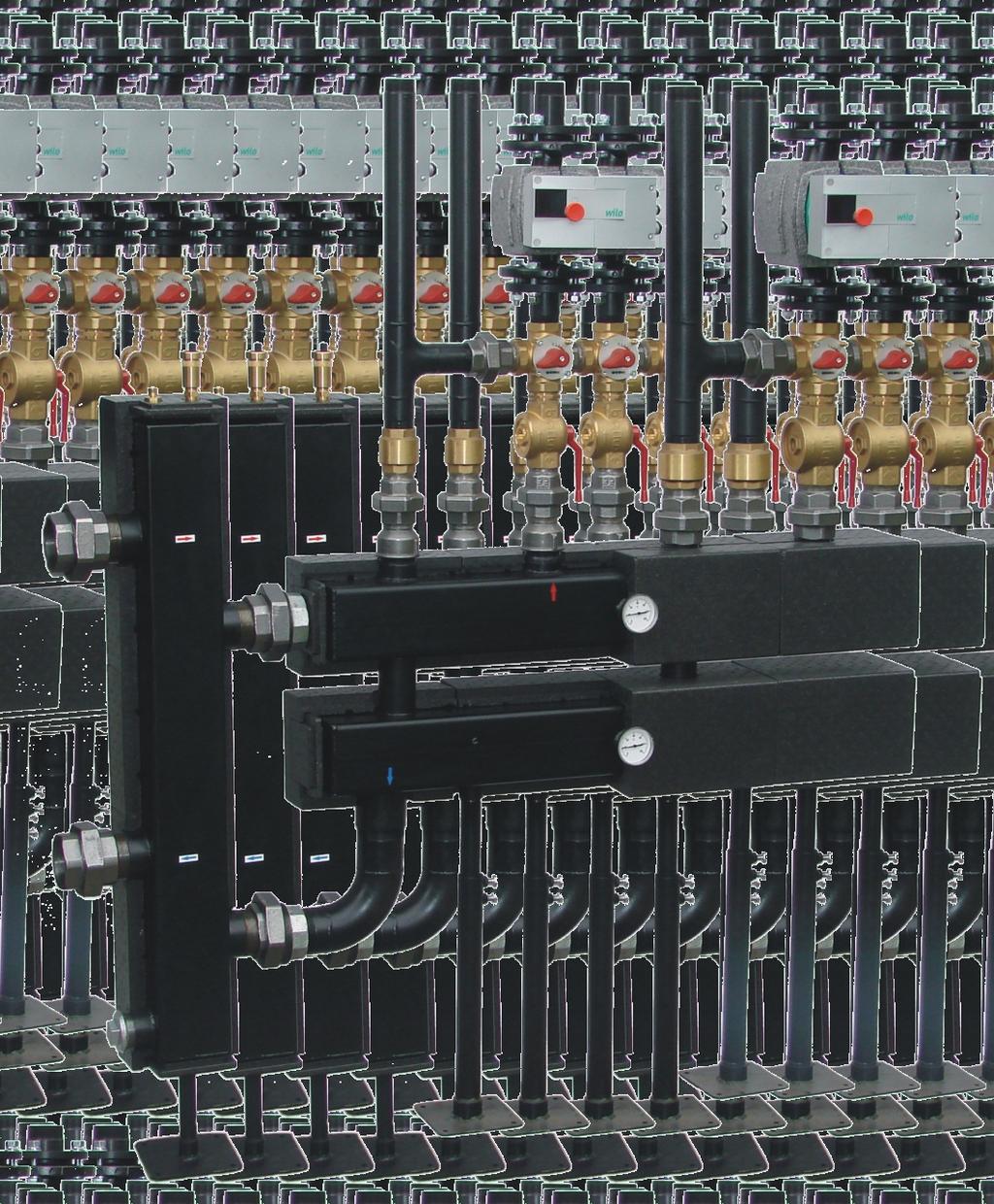

34 GRUPY POMPOWE DN 32 - kompletny system regulacji System do 120 kw Grupy pompowe DN 25, DN 32 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X 3 bar Łącznik L dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C DN 32 2, 3, 4, 5 lub 6-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 100 dla podłączenia rozdzielacza C 100 z zwrotnicą hydrauliczną CPN 100 Zwrotnica hydrauliczna CPN DN 40 System do 220 kw Grupy pompowe DN 25, DN 32 wyposażone w pompę firmy WILO lub Grundfos Rozdzielacz centralnego ogrzewania C DN 32 2, 3, 4, 5 lub 6-obwodowy Łącznik TBN DN 50 dla podłączenia rozdzielacza C2 100 z zwrotnicą hydrauliczną CPN DN 50 Wsporniki do montażu rozdzielacza C na podłożu Zwrotnica hydrauliczna CPN DN 50 34

35 Zwrotnica hydrauliczna CPN DN 32 (1 1/4 ) - maksymalnie do mocy 80 kw Zwrotnica hydrauliczna CPN 100 DN 32 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz podłączenie spustu (mufa 1/2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 1 1/2" żeliwne, uchwyty naścienne. ć!!! oś w o N Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Połączenie z rozdzielaczem: Moc grzewcza: stal ST bar 4,5 m3/h EPP czarna 40 g/l 1 1/4" Łącznik TBN 101 do 80 kw Zwrotnica CPN 100-DN 32 z wyposażeniem dodatkowym ,00 Łącznik TBN 101 / 2 z izolacją dla podłączenia CPN 100 DN 32 z C 100 2F - DN 25 Łącznik TBN 101 / 3 z izolacją dla podłączenia CPN 100 DN 32 z C 100 3F - DN 25 Łącznik TBN 101 / 4 z izolacją dla podłączenia CPN 100 DN 32 z C 100 4F - DN 25 Łącznik TBN 101 / 5 z izolacją dla podłączenia CPN 100 DN 32 z C 100 5F - DN 25 Łącznik TBN 101 / 6 z izolacją dla podłączenia CPN 100 DN 32 z C 100 6F - DN ,10 117,50 121,60 132,50 142,00 Zwrotnica hydrauliczna CPN DN 40 (1 1/2 ) - maksymalnie do mocy 120 kw Zwrotnica hydrauliczna CPN 100 DN 40 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w spust. W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 1 1/2" żeliwne, stopa montażowa. Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: stal ST bar 6,5 m3/h EPP czarna 40 g/l 1 1/2" Zwrotnica CPN DN 40 z wyposażeniem dodatkowym ,00 Łącznik TBN 100 / 2 z izolacją dla podłączenia CPN 100 DN 40 z C 100 2F - DN 25 Łącznik TBN 100 / 3 z izolacją dla podłączenia CPN 100 DN 40 z C 100 3F - DN 25 Łącznik TBN 100 / 4 z izolacją dla podłączenia CPN 100 DN 40 z C 100 4F - DN 25 Łącznik TBN 100 / 5 z izolacją dla podłączenia CPN 100 DN 40 z C 100 5F - DN 25 Łącznik TBN 100 / 6 z izolacją dla podłączenia CPN 100 DN 40 z C 100 6F - DN ,10 117,50 121,60 132,50 142,00 35

36 System do mocy 110kW Rozdzielacz centralnego ogrzewania C DN 32 Dwukomorowy stalowy rozdzielacz C 100, 2, 3, 4,5 lub 6 obwodowy DN 32 został stworzony w celu ułatwienia montażu grup pompowych DN 32. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 20 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 25 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. UWAGA! Aby podłączyć grupy pompowe DN 32 należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x 2 lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). UWAGA! Do rozdzielacza C F DN 32 zamiast uchwytów DELTA stosowane są wsporniku na podłoże (nr. art.:607040). Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: Rozdzielacz dwuobwodowy C F - DN 32 z izolacją Rozdzielacz trzyobwodowy C F - DN 32 z izolacją Rozdzielacz czteroobwodowy C F - DN 32 z izolacją Rozdzielacz pięcioobwodowy C F - DN 32 z izolacją Rozdzielacz sześcioobwodowy C F - DN 32 z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = 2 sztuki) Uchwyty mocujące rozdzielacz na ścianie DELTA Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C Łącznik DN 1 1/4 x 2 z mosiężną nakrętką Łącznik DN 1 1/4 x 2 z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT Łącznik DN 1 1/4 x 2 z wbudowanym zaworem kulowym, z mosiężną nakrętką 36 stal ST bar 120 kw przy DT 200C 125 mm 125 mm GZ 1 1/4" GZ 1 1/2" ,00 285,00 392,00 482,00 574,00 54,80 24,30 29,70 13,60 28,40 32,20

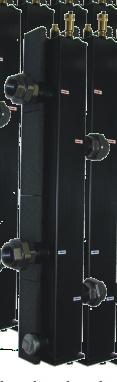

37 System do mocy 220kW Zwrotnica hydrauliczna CPN DN 50 (2 ) Zwrotnica hydrauliczna CPN DN 50 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 2" żeliwne, stopa montażowa. Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: stal ST bar 9,5 m3/h EPP czarna 40 g/l 2" Zwrotnica CPN DN 50 z wyposażeniem dodatkowym ,00 Łącznik TBN DN 50 dla podłączenia CPN DN 50 z C DN ,10 Rozdzielacz centralnego ogrzewania C DN 32 Dwukomorowy stalowy rozdzielacz C 2 100, 2, 3, 4,5 lub 6 obwodowy DN 32 został stworzony w celu ułatwienia montażu grup pompowych DN 32. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/2" spustowe. UWAGA! Aby podłączyć grupy pompowe DN 32 należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x 2 lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strona instalacyjna: strona kotłowa: Izolacja: stal ST bar 220 kw przy DT 200C 125 mm GZ 1 1/4" 2" EPP czarna 40 g/l Rozdzielacz dwuobwodowy C F - DN 32 z izolacją Rozdzielacz trzyobwodowy C F - DN 32 z izolacją Rozdzielacz czteroobwodowy C F - DN 32 z izolacją Rozdzielacz pięcioobwodowy C F - DN 32 z izolacją Rozdzielacz sześcioobwodowy C F - DN 32 z izolacją ,00 447,00 599,00 677,00 801,00 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = 2 sztuki) Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C Łącznik DN 1 1/4 x 2 z mosiężną nakrętką Łącznik DN 1 1/4 x 2 z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x 2 z mosiężną nakrętką ,80 29,70 13,60 28,40 32,20 37

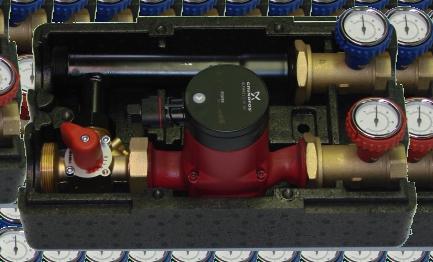

38 Grupa pompowa SA DN 32 (1 1/4 ) Kompaktowa grupa pompowa SA DN 32 wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) Grupa pompowa SA DN 32 (1 1/4 ) z izolacją, bez pompy z izolacją z pompą Grundfos Alpha z izolacją z pompą Grundfos Alpha 2L z izolacją z pompą WILO Yonos Pico 30/1-6 z izolacją z pompą WILO Yonos Pico 30/1-8 8 bar EPP czarna 60 g/l 125mm VITON lub EPDM GW 1 1/4 GZ 2 180mm ,60 563,60 469,50 415,70 523,30 Grupa mieszająco - pompowa SMT DN 32 (1 1/4 ) Kompaktowa grupa mieszająco - pompowa SMT DN 32 wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10-10Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Kvs zaworu mieszającego: strona instalacji: strona kotłowa: Długość zabudowy pompy: Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) Grupa pompowa SMT DN 32 (1 1/4 ) 8 bar EPP czarna 60 g/l 125mm VITON lub EPDM 17,0 GW 1 1/4 GZ 2 180mm z izolacją, z mieszaczem 3-dr., bez pompy z izolacją, z mieszaczem 3-dr., z Grundfos Alpha z izolacją, z mieszaczem 3-dr., z Grundfos Alpha 2L z izolacją, z mieszaczem 3-dr., z WILO Yonos Pico 30/1-6 z izolacją, z mieszaczem 3-dr., z WILO Yonos Pico 30/ ,90 613,80 519,60 473,30 580,80

39 Wyposażenie dodatkowe grup DN 32 Zawór T 25 Wsporniki Grupa UNI X Łącznik S Łącznik DN 11/4 x 2 z mosiężną nakrętką Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C DN 32 Uchwyty Delta Siłownik MP Łącznik L 90 Łącznik TBN 100, 101 Łącznik z wbudowanym zaworem kulowym DN 11/4 x 2 z mosiężną nakrętką Łącznik TB DN 50 Zawór różnicy ciśnień T 25 Uchwyty naścienne Delta dla rozdzielacza C DN 32 Wsporniki do montażu rozdzielacza C DN 32 na podłożu (1kpl. = 2 sztuki) , , ,80 Siłownik MP 10 Grupa bezpieczeństwa 1 UNI X z zaworem bezp. 3 bar (1/2 x3/4 ), automatycznym odpowietrznikiem, manometrem 0-4 bar, oraz z izolacją EPP. Łącznik stalowy L90 dla podłączenia grupy UNI X z rozdzielaczem C 100 Łącznik stalowy S dla podłączenia naczynia z rozdzielaczem C 100 Łącznik stalowy TBN 100/2 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 100/3 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN patrz str , , , , ,50 Łącznik stalowy TBN 100/4 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 100/5 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 100/6 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/2 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/3 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN , , , , ,50 Łącznik stalowy TBN 101/4 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/5 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN 101/6 z izolacją dla podłączenia zwrotnicy CPN 100 z rozdzielaczem C F - DN 32 Łącznik stalowy TBN DN 50 dla podłączenia zwrotnicy CPN 120 z rozdzielaczem C DN , , , ,10 Łącznik DN 1 1/4 x 2 z mosiężną nakrętką - cena za 1 szt ,60 Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x 2 z mosiężną nakrętką - cena za 1 szt ,40 Łącznik z wbudowanym zaworem zwrotnym DN 1 1/4 x 2 z mosiężną nakrętką - cena za 1 szt ,20 Redukcja do montażu grup DN 25 na rozdzielaczu C 100, C DN 32 - cena za kpl. - 2 sztuki ,70 39

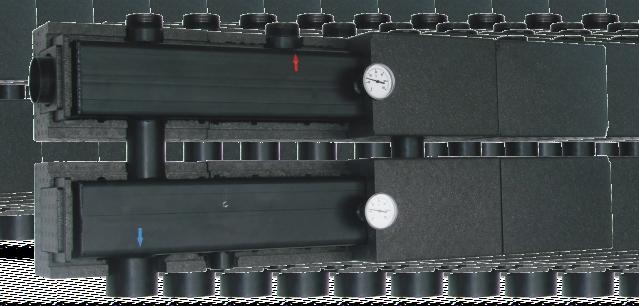

40 SYSTEM DN 50 - kompletny system regulacji Rozdzielacz centralnego ogrzewania C DN 50 2 lub 3 obwodowy Zwrotnica hydrauliczna CPN DN 65 Wsporniki do montażu rozdzielacza C na podłożu Łącznik TBN DN 65 dla podłączenia rozdzielacza C DN 50 z zwrotnicą hydrauliczną CPN DN 65 40

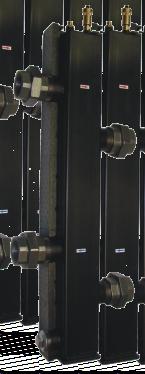

41 System do mocy 350kW Zwrotnica hydrauliczna CPN DN 65 (2 1/2 ) Zwrotnica hydrauliczna CPN DN 65 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/2"), oraz od dolnej strony w podłączenie spustu (mufa 2"). W zestawie są odpowietrznik 3/8" z zaworem stopowym 1/2", tulejka nurnikowa do termometru 1/2", cztery śrubunki 2 1/2" żeliwne, stopa montażowa. Materiał: Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: stal ST bar 18 m3/h EPP czarna 40 g/l 2 1/2" Zwrotnica CPN DN 65 z wyposażeniem dodatkowym ,00 Łącznik TBN DN 65 dla podłączenia CPN DN 65 z C DN ,60 Rozdzielacz centralnego ogrzewania C DN 50 Dwukomorowy stalowy rozdzielacz C 2 120, 2 lub 3 obwodowy DN 50 został stworzony w celu ułatwienia montażu grup pompowych DN 25, 32, 40, 50. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/2" spustowe. Materiał: Maks. ciśnienie: Maks. temperatura: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strona instalacyjna: strona kotłowa: Izolacja: stal ST bar 350 kw przy DT 200C 250 mm GZ 2" 2 1/2" EPP czarna 40 g/l Rozdzielacz dwuobwodowy C F - DN 50 z izolacją Rozdzielacz trzyobwodowy C F - DN 50 z izolacją ,00 848,00 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = 2 sztuki) ,80 41

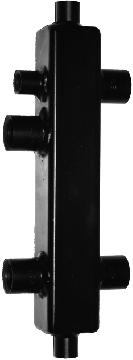

42 Zwrotnice hydrauliczne CPN Materiał: Maks. ciśnienie: Maks. temperatura: Izolacja: Zwrotnica CPN 60 - DN 20 z izolacją Zwrotnica CPN 70 - DN 25 z izolacją Zwrotnica CPN DN 32 z izolacją Zwrotnica CPN DN 40 z izolacją Zwrotnica CPN DN 50 z izolacją Zwrotnica CPN DN 65 z izolacją Zwrotnice hydrauliczne XP stal ST bar EPP czarna 40 g/l Przepływ 3 [m /h] Pojemność [l] 1,70 2,50 4,50 6,50 9,50 18,00 0,7 1,9 4 4,8 11,0 11, ,00 135,00 255,00 322,00 462,00 471,00 Opis i charakterystyka: Zwrotnica hydrauliczna XP wykonana została ze stali. Fabrycznie wyposażona jest w podłączenia wyjść z gwintem wewnętrznym 1 - XP 60 - DN 25 oraz w 1 1/4 dla XP 60 DN 32 oraz w izolację i uchwyty naścienne. Dodatkowo zwrotnica wyposażona jest od górnej strony w dwa podłączenia (mufa 1/2") dla czujnika temperatury i odpowietrznika, oraz od dolnej strony w podłączenie spustu (mufa 1/2"). Materiał: stal ST 37.1 GW 1" dla XP 60 - DN 25 GW 1 1/4" dla XP 60 - DN 32 Maks. ciśnienie: Maks. przepływ: Maks. temperatura: Izolacja: Przepływ [m3/h] Zwrotnica XP 60 - DN 25 z izolacją Zwrotnica XP 60 - DN 32 z izolacją Zwrotnica XP 80 - DN 32 z izolacją 1,80 2,30 3,00 42 GW 1 1/4" dla XP 80 - DN 32 6 bar 1,8 m3/h dla XP 60 - DN 25 2,8 m3/h dla XP 60 - DN 32 3,0 m3/h dla XP 80 - DN 32 EPP czarna 40 g/l Pojemność [l] 0,80 1,25 2, ,00 106,00 122,00

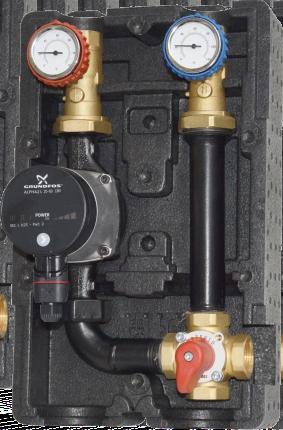

43 Grupy pompowe do regulacji temperatury powrotu do kotła Kompaktowa grupa mieszająco - pompowa SMR DN 25 wyposażona jest w mosiężny czterodrogowy zawór mieszający MIX M 4-25 (kv12), dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10-10Nm. Grupa mieszająco - pompowa SMR DN 25 (1 ) UWAGA! Grupa dostarczana jest z stroną zasilającą z lewej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: kv zaworu mieszającego: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar EPP czarna 60 g/l 125mm VITON lub EPDM 12 GW 1 GW 1 180mm Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, bez pompy Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą Grundfos Alpha 2 L Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą Grundfos Alpha ,10 337,40 449,50 Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-6 Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą WILO Yonos Pico 25/1-8 Grupa SMR DN 25 (1 ) z 4 dr. mieszaczem, z pompą WILO Stratos Pico 25/ ,40 490,50 489,40 43

44 Grupa z płytowym wymiennikiem BW system rozdzielający Kompaktowa grupa pompowa BW - DN 25 wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik, zawór zwrotny, płytowy wymiennik ciepła, grupę bezpieczeństwa 2,5 bar z manometrem o zakresie 0-4 bar, dwa zawory spustowe, uchwyty naścienne i izolację. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Długość zabudowy pompy: Materiał płytowego wymiennika: Ilość płyt: 8 bar 1200C EPP czarna 40 g/l 125mm VITON lub EPDM 1 GW 180mm AISI 316 L 20 lub 30 Grupa BW 20 z 20-płytowym wymiennikiem ciepła z pompą Grundfos Alpha 2 L ,90 Grupa BW 30 z 30-płytowym wymiennikiem ciepła z pompą Grundfos Alpha 2 L ,30 44

45 Grupa pompowa z płytowym wymiennikiem GW GW1 B3 - jednopompowa GW2 B3 - dwupompowa odseparowująca układy np. kominka/kotła/sieć cieplna z instalacją c.o. Kompaktowa grupa pompowa GW wyposażona jest w płytowy wymiennik ciepła B3 (przyłącze 1") z liczbą płyt 15, 20, 30 lub 40, jedną pompę cyrkulacyjną wersja GW1 lub dwie pompy - wersja GW 2, komplet rur miedzianych fi 22mm, dwa ręczne odpowietrzniki (strona pierwotna i wtórna), skrzynkę elektryczną z kostką. Grupa zamontowana jest na stalowej płycie lakierowanej proszkowo. Wymagamy montować grupę GW z filtrami (ochrona pomp i wymiennika przed zanieczyszczeniami stałymi) i zaworami odcinającymi oraz zwrotnymi (możliwość demontażu pomp lub wymiennika). Maks. ciśnienie: Maks. temperatura pracy dla pompy Yonos Para RS15/6 RKA Uszczelnienia: Podłączenie wymiennika: Podłączenie instalacji: Długość zabudowy pompy: Materiał płytowego wymiennika: Ilość płyt: Wymiary płyty montażowej: Montaż: 6 bar VITON lub EPDM 1 GZ 1 GW (nakrętka) 130mm AISI , 20, 30 lub x550 mm (szerokość/wysokość) naścienny - 4 wkręty Cena PLN Grupa GW1 B3 15, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 15-płytowym B 3-15 Grupa GW1 B3 20, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 20-płytowym B 3-20 Grupa GW1 B3 30, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 30-płytowym B 3-30 Grupa GW1 B3 40, z 1 pompą Yonos Para RS 15/6 RKA, z wymiennikiem 40-płytowym B , , , ,00 Grupa GW2 B3 15, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 15-płytowym B 3-15 Grupa GW2 B3 20, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 20-płytowym B 3-20 Grupa GW2 B3 30, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 30-płytowym B 3-30 Grupa GW2 B3 40, z 2 pompami Yonos Para RS 15/6 RKA, z wymiennikiem 40-płytowym B 3-40 Szafka zamykająca grupę GW1, GW2 B3 - malowana proszkowo , , , ,00 300,00 Wyposażenie dodatkowe grup GW Zawór kulowy z filtrem Bioflux 1" (patrz strona 15) 45

46 Zawory dzielące VC z siłownikiem zaworu: Medium: Wartość ph: Temperatura pracy: Temperatura otoczenia: Ciśnienie znamionowe: Ciśnienie różnicowe na zaworze: ciepła lub zimna woda, woda z maks. 50% zawartością glikolu wg VDI 2035, 8..9,5, +10C do + 950C, maks. 650C, maks. 20 bar (statyczne), maks. 4 bar, siłownika: Napięcie zasilania: Pobór mocy: Czas przebiegu: Wilgotność otoczenia: Warunki otoczenia: Temperatura transportu: V ~50-60Hz, 4 VA (tylko podczas przebiegu siłownika), 7 sekund, 5-95% RH (bez kondensacji), niekorozyjne, nieeksplozyjne C, Zawór dzielący 3-drogowy VCZMG6000/U z siłownikiem VC4013ZZ00/U Zawór dzielący 3-drogowy VCZMQ6000/U z siłownikiem VC4013ZZ00/U Schemat podłączenia elektrycznego 46 kvs m3/h DN mm 7,0 7, Rp 3/ ,50 115,00

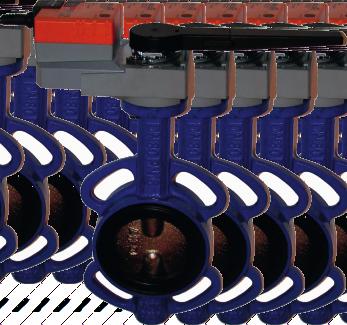

47 Przepustnica międzykołnierzowa z siłownikiem elektrycznym przepustnicy: Korpus: żeliwo GG 25 Dysk: żeliwo GGG 40 Uszczelnienie: EPDM Uszczelnienie wałka: EPDM Ciśnienie: PN 6 Temperatura pracy: 00C do +1200C siłownika: Napięcie zasilania: Sterowanie: Moment obrotowy przy napięciu znamionowym: 230 VAC trójstawne lub zamknij / otwórz 20 Nm dla SR Nm dla GR 230 Ręczne przestawianie Przycisk wysprzęglający przekładnię (wysprzęglenie tymczasowe lub stałe) Czas ruchu: 90 s / 90 Poziom natężenia hałasu Maks. 45 db (A) (bez zaworu) Wskaźnik położenia Mechaniczny, zintegrowany Klasa ochrony II (pełna izolacja) IP 54 w każdej pozycji montażu Zakres temperatur otoczenia: C Przepustnica międzykołnierzowa DN 40 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 50 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 65 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 80 z siłownikiem elektrycznym SR 230 Przepustnica międzykołnierzowa DN 100 z siłownikiem elektrycznym GR 230 Przepustnica międzykołnierzowa DN 125 z siłownikiem elektrycznym GR ,00 306,00 321,00 328,00 456,80 472,50

48 Grupa solarna VERTIGO R 90 - DN 20 Opis i charakterystyka Grupa solarna Vertigo R wyposażona jest w regulator przepływu 2-12 l/min, pompę Grundfos UPM3 Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, uchwyt naścienny i izolację. : Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy: Pompa solarna: Wymiary izolacji: 350 mm H2O 8 bar 120 0C zacisk rura miedziana fi 22mm Grundfos UPM3 Solar x 360 x 210 mm ,40 330,70 Grupa solarna VERTIGO R 90 - DN 20 z rotametrem 2-12 l/min, bez pompy Grupa solarna VERTIGO R 90 - DN 20 z rotametrem 2-12 l/min, z Grundfos UPM3 Solar Grupa solarna VERTIGO VRD 90 - DN 20 Opis i charakterystyka Grupa solarna Vertigo VRD wyposażona jest w regulator przepływu 2-12 l/min, pompę Grundfos UPM3 Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy: Rozstaw osi: Pompa solarna: Wymiary izolacji: 350 mm H2O 8 bar 120 0C zacisk rura miedziana fi 22mm 90 mm Grundfos UPM3 Solar x 360 x 210 mm ,00 380,40 Grupa solarna VERTIGO VRD 90 - DN 20 z rotametrem 2-12 l/min, bez pompy Grupa solarna VERTIGO VRD 90 - DN 20 z rotametrem 2-12 l/min, z Grundfos UPM3 Solar Wyposażenie dodatkowe grup solarnych VERTIGO Łącznik dla podłączenia grupy Vertigo z rurą ze stali nierdzewnej Separator powietrza Rotametr 2-12 l/min Grupa bezpieczeństwa Łącznik zacisk 22mm x 3/4" GZ dla podłączenia grupy solarnej z rurą karbowaną ze stali szlachetnej Rotametr 2-12 l/min Separator powietrza dla VERTIGO VRD Grupa bezpieczeństwa , ,50 60,50 60,50

49 Grupa solarna MAVERICK VRD 90 - DN 25 (1 ) Opis i charakterystyka Grupa solarna Maverick VRD wyposażona jest w regulator przepływu do wyboru o trzech różnych zakresach pracy: 0,5-6, 2-15 i 5-40 l/min z wbudowanymi dwoma odejściami do napełniania i opuszczania systemu z zaworami kulowymi, pompę cyrkulacyjną firmy WILO, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy Pompa solarna: Rozstaw osi: Wymiary izolacji: 450 mm H2O 8 bar 120 0C 1 GW WILO Yonos Pico STG 25/1-7,5 90 mm 500 x 260 x 180 mm Grupa MAVERICK VRD 90 - DN 25 (1 ) z rotametrem 5-40 l/min, bez pompy Grupa MAVERICK VRD 90 - DN 25 (1 ) z rotametrem 5-40 l/min, z WILO Yonos Pico STG 25/1-7, ,60 565, ,90 77,80 49,70 Wyposażenie dodatkowe grup solarnych MAVERICK Rotametr Rotametr 5-40 l/min Separator powietrza Grupa bezpieczeństwa Grupa bezpieczeństwa Separator powietrza

50 , (miejscowość) (data) WOMIX Ul. Elizy Orzeszkowej SZUBIN tel fax ZAMÓWIENIE NR... ZAMAWIAJĄCY: MIEJSCE DOSTAWY: Nazwa firmy: Adres: NIP: Tel./fax: Osoba kontaktowa: Lp. Artykuł Numer Artykułu (podpis) 50 Ilość

51 1. Warunki współpracy: 1.1. Podstawą do wystawienia faktury i odbioru towaru jest dostarczenie aktualnych dokumentów rejestracyjnych: Regon, NIP, Wpis do Ewidencji Działalności Gospodarczej lub odpisu KRS Zamówienie musi zostać złożone pisemnie i musi być podpisane czytelnie przez osobę upoważnioną do składania zamówień Dostawa zamówionych produktów znajdujących się w magazynie WOMIX odbywa się w ciągu 7 dni roboczych, przy czym Dostawca zobowiązuje się do przyspieszenia realizacji zamówienia Dla zamówień powyżej 1.000,00 PLN netto koszty transportu ponosi Dostawca (nie dotyczy specjalnych ustaleń). Dla zamówień poniżej w/w kwoty koszty transportu ponosi odbiorca (w przypadku gdy zostanie określona przez Odbiorcę firma spedycyjna) lub koszty te zostaną dopisane do faktury zakupu zgodnie z cennikiem przesyłek spedytora. 2. Warunki płatności: 2.1. Termin płatności zawarty jest na fakturze VAT i zawiera datę wpływu na konto Dostawcy Dostawca ma prawo naliczenia odsetek ustawowych w przypadku zwłoki w zapłacie za zakupiony towar. 3. Warunki postępowania gwarancyjnego: 3.1. Wszystkie produkty o zasilaniu elektrycznym posiadają instrukcje obsługi z kartami gwarancyjnymi. Instrukcje te zawierają okres trwania gwarancji Gdy produkty nie posiadają kart gwarancyjnych podstawą udzielenia gwarancji jest kopia faktury nabycia uszkodzonego produktu Gwarancja obejmuje uszkodzenia wynikające z ukrytych wad produktów Gwarancja nie jest udzielana w przypadku uszkodzeń mechanicznych, zastosowania wyrobu niezgodnie z jego przeznaczeniem lub z przyczyn które zawarte są w instrukcjach obsługi i montażu Naprawa lub wymiana wyrobu na wolny od wad następuje po pozytywnym rozpatrzeniu uszkodzenia wyrobu. Naprawa odbywa się zawsze w siedzibie firmy WOMIX Reklamacja musi zawierać: protokół reklamacyjny kartę gwarancyjną lub kopię faktury zakupu w/w wyrobu szczegółowy opis usterki 3.7. Przed wysłaniem wyrobu należy bezwzględnie skontaktować się telefonicznie z firmą WOMIX. Wysyłki wyrobów dokonane bez wiedzy i na koszt Dostawcy nie będą przyjmowane. Kontrahentom życzymy wielu korzystnych transakcji, a Użytkownikom zadowolenia z naszych wyrobów. WOMIX Wiesław Oździński 51

52 WOMIX Elizy Orzeszkowej Szubin tel fax biuro@womix.pl Wszystkie deklaracje, instrukcje montażu i cennik można znaleźć na naszej stronie Womix nie jest odpowiedzialny za błędy, które mogą znajdować się w tym katalogu. Womix zastrzega sobie prawo do zmiany parametrów technicznych produktów. Zdjęcia produktu mogą się różnić od rzeczywistego wyglądu.
