SENSUM SPINE. Automatyczna kontrola i sortowanie tabletek i kapsułek. Computer Vision Systems

Transkrypt

1 SENSUM SPINE Automatyczna kontrola i sortowanie tabletek i kapsułek Computer Vision Systems

2 SPINE Automatyczna kontrola i sortowanie tabletek i kapsułek Sensum 02 Kontrola rozmiaru kształtu grubości długości szerokości nacięć pęknięć zanieczyszczeń kropkami złączy nierównych powierzchni uszkodzonych krawędzi defektów powlekania odchylenia koloru jakości nadruku i dużo więcej... Właściwości Wysoka prędkość kontroli Kontrola tabletek i kapsułek Kontrola koloru całej powierzchni Niezawodne czynne sortowanie z weryfikacją Intuicyjny, przyjazny użytkownikowi graficzny interfejs Ergonomiczna konstrukcja i szybka zmiana formatu zgodny z FDA 21 CFR część 11

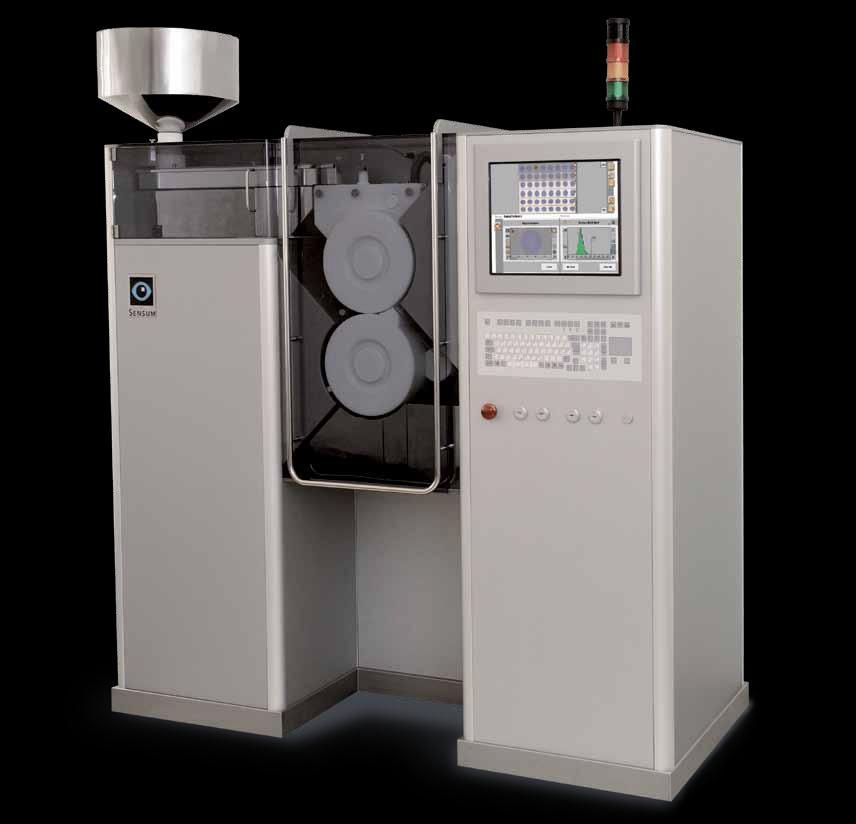

3 03 WYSOKA JAKOŚĆ GWARANTOWANA POPRZEZ NAJNOWOCZEŚNIEJSZĄ KONTROLĘ Sensum SPINE automatycznie kontroluje całą powierzchnię tabletek i kapsułek przy prędkości do produktów/godzinę. Produkty są trzymane w powtarzalnej pozycji poprzez system próżniowy, oświetlane przez specjalną, sterowaną jednostkę oświetleniową LED i sprawdzane przez sześć niezależnych kamer. Maszyna jest sterowana przez przyjazny użytkownikowi graficzny interfejs, zapewniający łatwość procesu i programowanie nowych produktów. Aktywny system sortowania z weryfikacją sortowania dla dobrych i wadliwych produktów zapewnia powtarzalność i niezawodność działania. Ergonomiczna konstrukcja z małą ilością części formatowych upraszcza wymianę, czyszczenie i konserwację. Graficzny interfejs użytkownika Dane techniczne Zastosowanie Kontrola prędkości Połączenie elektryczne Powietrze sprężone Wymiary (DxSxW) Waga Konstrukcja Tabletki i kapsułki 7 Bar, 100 Nm3 /h ~ 1200 kg aż do produktów/godzinę 400/230V 3 /N/PE 20A ~ 2000 x 1000 x 2200 mm CE, GMP, FDA akceptowalne materiały

4 Sensum 04 GŁÓWNE KORZYŚCI GŁÓWNE KORZYŚCI Kontrola tabletek i kapsułek Maszyna może kontrolować tabletki i kapsułki różnych rozmiarów, kształtów i kolorów przy minimalnej ilości części formatowych i prostym panelu dotykowym opartym na interakcji użytkownika w celu wczytania wcześniej zapisanych ustawień. Wysoka prędkość aż do produktów/minutę Wysoka prędkość kontroli jest osiągana poprzez jednoczesną kontrolę produktu w ośmiu równoległych liniach, zapewniających niezawodne pozycjonowanie, transportowanie oraz sortowanie, też jak znakomity obraz i kontrolę. Kolorowe kamery i oświetlenie LED Sześć wysoko rozdzielczych kolorowych kamer i specjalne sterowana jednostka oświetlająca LED umożliwiają wysoką jakość kontroli koloru całej powierzchni w kontrolowanym i bezpyłowym środowisku. Przyjazny graficzny interfejs użytkownika Intuicyjny i dedykowany użytkownikowi graficzny interfejs nie wymaga programowania lub innych specjalnych umiejętności do skutecznego monitorowania, działania i treningu procesu kontroli. Proste programowanie nowych produktów Wizualne wsparcie wykrywania uszkodzeń, statystyczna dystrybucja wszystkich skontrolowanych właściwości i statystyczne sortowanie sprawia, że maszyna jest przystosowana do wprowadzenia szerokiej gamy nowych produktów i/lub wymagań kontrolnych. Aktywne sortowanie dobrego i wadliwego produktu Niezawodne sortowanie, sprawdzanego produktu to klucz do bezpiecznego działania, osiągany poprzez aktywne oparte na sprężonym powietrzu sortowanie dobrych i wadliwych produktów. Weryfikacja dobrego i wadliwego produktu Weryfikacja świetlna każdego sprawdzonego produktu gwarantuje niezawodne działanie. Szeroka tolerancja wymiarowa produktu Mechaniczne prowadzenie jest odporne na zmiany wymiarów, takich jak zmiany grubości i długości, zapewniając ciągłą automatyczną kontrolę przy zmiennych produktach. Proste czyszczenie i konserwacja Ergonomiczna i bez narzędziowa konstrukcja z łatwo dostępnymi częściami formatowymi ułatwiającymi obsługę, czyszczenie i konserwacje. Szybka zmiana formatu na nowy produkt. Proste czyszczenie, mała ilość części formatowych, ergonomiczna, bez narzędziowa konstrukcja, przechowywane ustawienia kontrolne i przyjazny użytkownikowi graficzny interfejs przyspieszają wymianę na nowy produkt. Pełny raport statystyczny Stosowne dane kontroli, takie jak parametry kontrolne, tolerancji, histogramy, statystyki sortowania itd, mogą być konfigurowane i przechowywane w formie elektronicznej i/lub wydrukowane na drukarce sieciowej. Zgodny z FDA 21 CFR cześć 11 Elektroniczne zapisy, kontrole dla otwartych systemów, elektroniczny podpis wyrażany i łączący, kontrola kodów identyfikacyjnych, itd zgodny z FDA 21 CFR część 11. Nowoczesne standardy sprzętu Wyposażanie uznanych producentów/dostawców, takich jak Siemens, Festo, HP, itd, gwarantuje długoterminowe działanie tak samo jak prosta, szybka i niezawodna konserwacja. Rozszerzona walidacja i wsparcie szkoleniowe Wyszkoleni specjaliści zapewniają dodatkowe wsparcie, na miejscu i/ lub on -line w walidacji, usuwaniu usterek i szkoleniu. Mała liczba części formatowych Tylko kilka części formatowych jest potrzebnych do mechanicznego przystosowania maszyny do kontroli tabletek lub kapsułek różnego rozmiaru i kształtu.

5 H < 10 mm W < 13 mm H < 10 mm Φ < 10 mm : 05 ZASTOSOWANIE Odpowiednie produkty Tabletki zwykłe (niepowlekane) drażowane cukrem powlekane filmem Kapsułki twarde żelatynowe (wszystkie standardowe typy) miękkie żelatynowe HPMC puste Odpowiednie wymiary Okrągłe Kształtowe Kapsułki Φ < 15 mm L < 25 mm L < 28 mm Uwaga: pozostałe nie sprecyzowane lub specjalne typy tabletek i kapsułek muszą zostać sprawdzone czy dadzą się zastosować. Typowa prędkość kontroli Tabletki / godzina Φ or L (mm) Kapsułki / godzina Typy standardowe > & 1 & & < 6 Uwaga: Rzeczywista prędkość kontroli zależy od kształtu, rozmiaru oraz typu tabletek i kapsułek, oraz liczby kontrolowanych powierzchni.

6 Sensum 06 Co złego może się wydarzyć?

7 Jakie są alternatywy dla kontroli jakości? 07 Ręczne sortowanie kosztowne czasochłonne subiektywne zawodne problem walidacyjne Automatyczna kontrola wysoka prędkość wysoka jakość niezawodne szybki zwrot inwestycji Odrzuty koszty wpływ na produkcję i biznes plany Czemu automatyczna kontrola jakości? Produkcja Kontrola jakości Pakowanie prasowanie tabletki sortowanie produktu dobre napełnianie blistra napełnianie kapsułki produkty napełnianie butelki powlekania... drukowanie... Wsparcie optymalizacja procesu produkcyjnego i kontrola udoskonalenia produktu gwarancja jakości Wadliwe produkty Raporty serii Benefity wysoka jakość udoskonalenie pakowania redukcja kosztów reputacja firmy

8 Sensum (część koncernu IMA) Computer Vision Systems Tehnološki park 21 SI 1000 Ljubljana Slove- nia, EU Wyspecjalizowana w zapewnieniu wysokiej pewności produkcji w przemyśle farmaceutycznym poprzez zintegrowane systemy komputerowe wizyjne. Sensum współpracuje z R&D w Laboratorium Technologii Obrazowania, Wydziału Inżynierii Elektrycznej, Uniwersytetu Lublijana w Słowenii. 30 letnie doświadczenie w przetwarzaniu obrazu i jego analizowaniu.
