Widmo akustyczne radia DAB i FM, porównanie okien czasowych Leszek Gorzelnik

Wielkość: px
Rozpocząć pokaz od strony:

Download "Widmo akustyczne radia DAB i FM, porównanie okien czasowych Leszek Gorzelnik"

Transkrypt

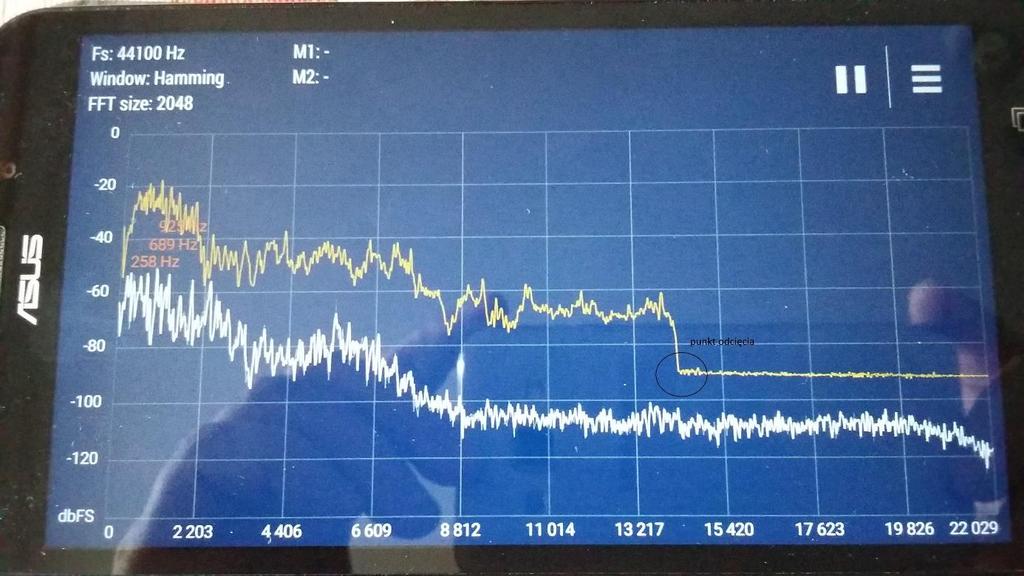

1 Widmo akustycznych sygnałów dla radia DAB i FM Pomiary widma z wykorzystaniem szybkiej transformacji Fouriera FFT sygnału mierzonego w dziedzinie czasu wykonywane są w skończonym czasie. Inaczej mówiąc podczas pomiaru wycinany jest fragment przebiegu sygnału mierzonego o określonej długości. Taki fragment pobierany cyklicznie jest poddawany procesowi FFT. Kolejne fragmenty przebiegu na swoich brzegach zawierają nieciągłości gdyż są pobierane w odstępach czasowych. Nieciągłości powodują rozmywanie się widma. Widmo pobranego fragmentu przebiegu różni się od widma całego ciągłego sygnału poddanego pomiarowi. W celu zmniejszenia rozmycia widma sygnał przepuszcza się przez okno czasowe. Okna czasowe zmniejszają rozlewanie się energii w dziedzinie częstotliwości. Dokonano pomiarów widma sygnałów akustycznych radia DAB i FM dla różnych okien. Użyto okna czasowego typu Ractagular, Bartlett, Hanning, Hamming, Blackman, Blackman-Harris, Flat-Top. Okna czasowe to funkcje kształtujące sygnał mierzony poddawany procesowi FFT. W dziedzinie czasu sygnał będący funkcją czasu podlega przemnożeniu z funkcją opisującą okno czasowe. W dziedzinie częstotliwości następuje splot tych funkcji. Dopiero tak przetworzony sygnał jest poddawany procesowi FFT. Pomiar 1. Audycja DAB Poniżej przedstawione są wyniki pomiarów widma sygnału akustycznego radia DAB przy zastosowaniu różnych okien czasowych. Zaznaczony jest punkt odcięcia czyli punkt w którym filtr dolnoprzepustowy odciął wyższe częstotliwości przesyłanego sygnału ze studia radiowego. Punkt ten określa pasmo audycji radiowej. W tym przypadku odcięcie nastąpiło o okolicach 15 khz. Pasmo radiowego sygnału akustycznego MPX wynosi 15 khz. Widać że Nadawca nie przygotował dedykowanego sygnału dla DAB, który umożliwia przesyłanie lepszej jakości sygnały akustyczne o szerszym paśmie tylko emitował sygnał przygotowany dla emisji FM. Wykresy są wykonane w skali liniowej w dziedzinie częstotliwości. Rysunek 1. okno czasowe Hamming Window LESZEK GORZELNIK 1

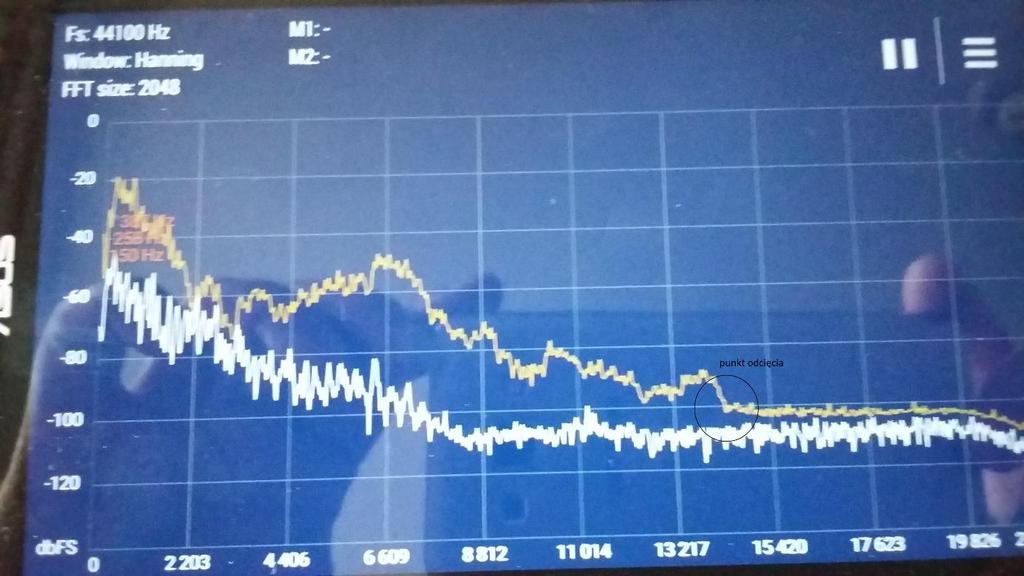

2 Rysunek 2. okno czasowe Hanning Window Rysunek 3. okno czasowe Flat-Top Window LESZEK GORZELNIK 2

3 Rysunek 4. okno czasowe Blackman-Harris Window Rysunek 5. okno czasowe Blackman Window LESZEK GORZELNIK 3

4 Rysunek 6. okno czasowe Bartlett Window Rysunek 7. okno czasowe Rectangual Window LESZEK GORZELNIK 4

5 Pomiar 2. Audycja DAB Kolejne rysunki przedstawiają wyniki pomiarów widma sygnału akustycznego radia DAB emitowanego przez inną stację radiową. Nadawca w tym przypadku nie ograniczał pasma akustycznego audycji radiowej. Audycja była wysokiej jakości. Pomiary wykonano również przy zastosowaniu różnych okien czasowych. Zaznaczony jest punkt odcięcia czyli punkt w którym tor akustyczny odciął wyższe częstotliwości przesyłanego sygnału ze studia radiowego. Punkt ten określa pasmo audycji radiowej. W tym przypadku odcięcie nastąpiło o okolicach 20 khz. Wykresy są wykonane w skali liniowej w dziedzinie częstotliwości. Rysunek 8. okno czasowe Hanning Window LESZEK GORZELNIK 5

6 Rysunek 9. okno czasowe Hamming Window Rysunek 10. okno czasowe Flat-Top Window LESZEK GORZELNIK 6

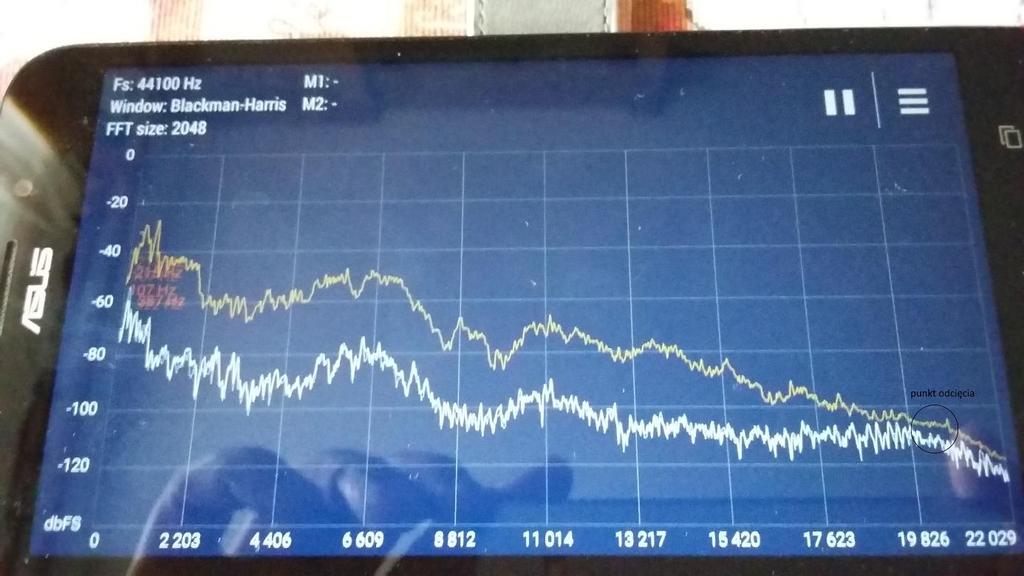

7 Rysunek 11. okno czasowe Blackman-Harris Rysunek 12. okno czasowe Blackman Window LESZEK GORZELNIK 7

8 Rysunek 13. okno czasowe Bartlett Window Rysunek 14. okno czasowe Rectangual Window LESZEK GORZELNIK 8

9 Pomiar 3. Audycja FM Dalej przedstawione są wyniki pomiarów widma sygnału akustycznego radia FM przy zastosowaniu różnych okien czasowych. Zaznaczony jest punkt odcięcia czyli punkt w którym filtr dolnoprzepustowy odciął wyższe częstotliwości przesyłanego sygnału ze studia radiowego. Punkt ten określa pasmo audycji radiowej. W tym przypadku odcięcie nastąpiło o okolicach 15 khz. Pasmo radiowego sygnału akustycznego MPX wynosi 15 khz. Wykresy są wykonane w skali logarytmicznej w dziedzinie częstotliwości. Rysunek 15. okno czasowe Rectangual Window Rysunek 16. okno czasowe Hamming Window LESZEK GORZELNIK 9

10 Rysunek 17. okno czasowe Flat-Top Window Zastosowanie skali logarytmicznej umożliwia łatwiejsze znalezienie punktu odcięcia. Wyraźniej ten punkt jest widoczny. Kolejne wykresy są wykonane w skali liniowej w dziedzinie częstotliwości. Rysunek 18. okno czasowe Rectangual Window LESZEK GORZELNIK 10

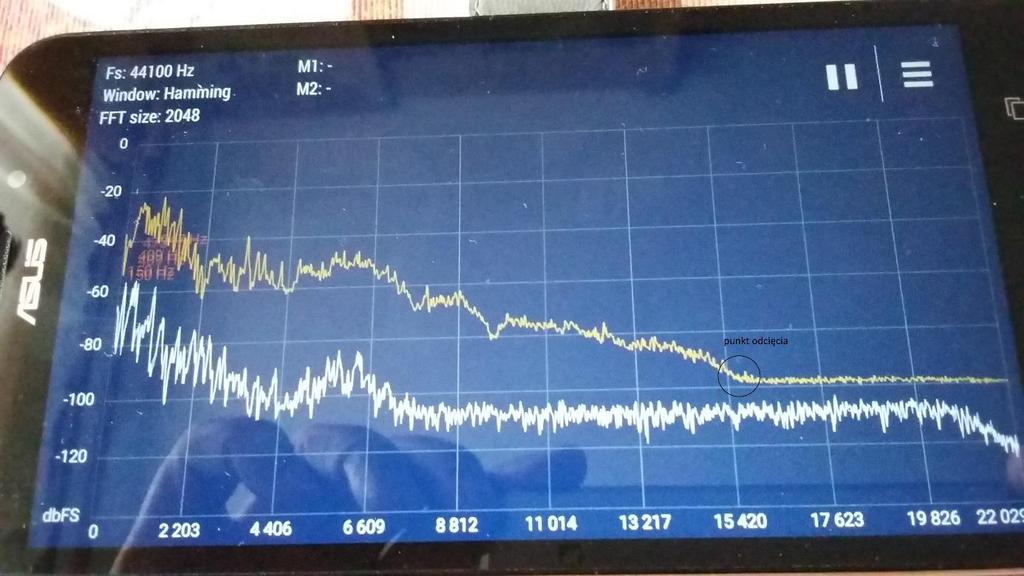

11 Rysunek 19. okno czasowe Hamming Window Rysunek 20. okno czasowe Flat-Top Window Pomiar 4. Audycja FM Dalej przedstawione są wyniki pomiarów widma sygnału akustycznego radia FM przy zastosowaniu różnych okien czasowych. Zaznaczony jest punkt odcięcia czyli punkt w którym filtr dolnoprzepustowy odciął wyższe częstotliwości przesyłanego sygnału ze studia radiowego. Punkt ten LESZEK GORZELNIK 11

12 określa pasmo audycji radiowej. W tym przypadku odcięcie nastąpiło o okolicach 15 khz. Pasmo radiowego sygnału akustycznego MPX wynosi 15 khz. Widoczny też jest sygnał pilot stereo 19Khz. Wykres jest wykonany w skali logarytmicznej w dziedzinie częstotliwości. Rysunek 21. okno czasowe Flat-Top Window. Widoczny sygnał pilot stereo 19kHz Kolejne wykresy są wykonane w skali liniowej w dziedzinie częstotliwości. Rysunek 22. okno czasowe Flat-Top Window. Widoczny sygnał pilot stereo 19 khz. LESZEK GORZELNIK 12

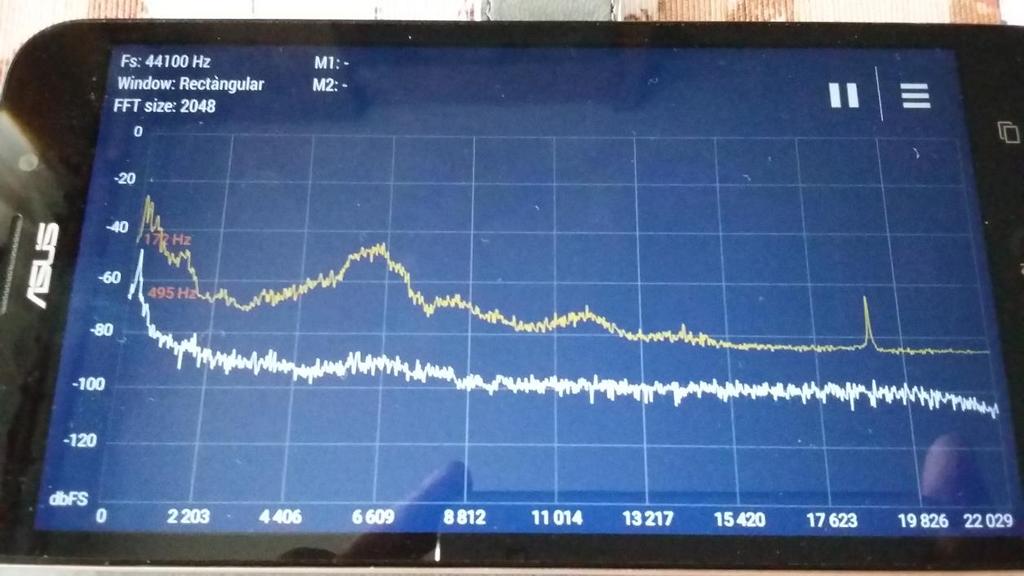

13 Rysunek 23. okno czasowe Rectangular. Widoczny sygnał pilot stereo 19 Khz. Porównanie okien czasowych. Przedstawiony wynik pomiarów widma sygnału akustycznego radia FM przy zastosowaniu dwóch okien czasowych. Górny wykres dotyczy okna czasowego Rectangular a dolny Hamming. Zaznaczony jest punkt odcięcia czyli punkt w którym filtr dolnoprzepustowy odciął wyższe częstotliwości przesyłanego sygnału ze studia radiowego. Rysunek 24. porównanie dwóch okien czasowych Rectangual i Hamming LESZEK GORZELNIK 13

14 Podsumowanie pomiarów. Przedstawione wyniki pomiarów widma sygnału akustycznego radia DAB i FM przy zastosowaniu różnych okien czasowych pozwalają wysunąć poniższe wnioski. 1. Okno Hamming pozwala na łatwe ustalenie punktu odcięcia czyli punktu w którym zastosowany w torze akustycznym filtr dolnoprzepustowy odciął wyższe częstotliwości przesyłanego sygnału ze studia radiowego. 2. Pozwala też na określenie pasma przepuszczania akustycznego toru przesyłowego gdy taki filtr nie został zastosowany. 3. Okno czasowe Flat-Top lepiej obrazuje amplitudę badanych sygnałów niż pozostałe okna. LESZEK GORZELNIK 14
