2 Wymienniki ciepła Alfa Laval Optymalizacja wymiany ciepła w cukrowniach STC Jacek Stadnicki Luty 2008

3 Kompaktowe wymienniki ciepła Zakres stosowania w obszarze T-P Ba r AlfaRex Częściowo spawane Compabloc Spiralne Uszczelkowe Temp. C

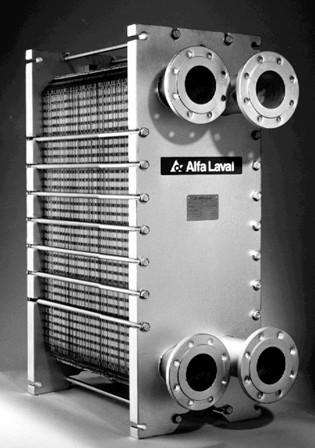

4 Płytowe wymienniki ciepła z płytami głęboko tłoczonymi MA30-SFM i MA30-SMFM Głębokość tłoczenia płyt: Typ S = 11 mm ( extra wide gap ) Typ SM = 11 mm / 5 mm Wymienniki WideGap200-S i T20-MFG Głębokość tłoczenia płyt: 10,5 mm ( extra wide gap ) 7,5 mm ( wide gap ) 4,5 mm ( normal gap )

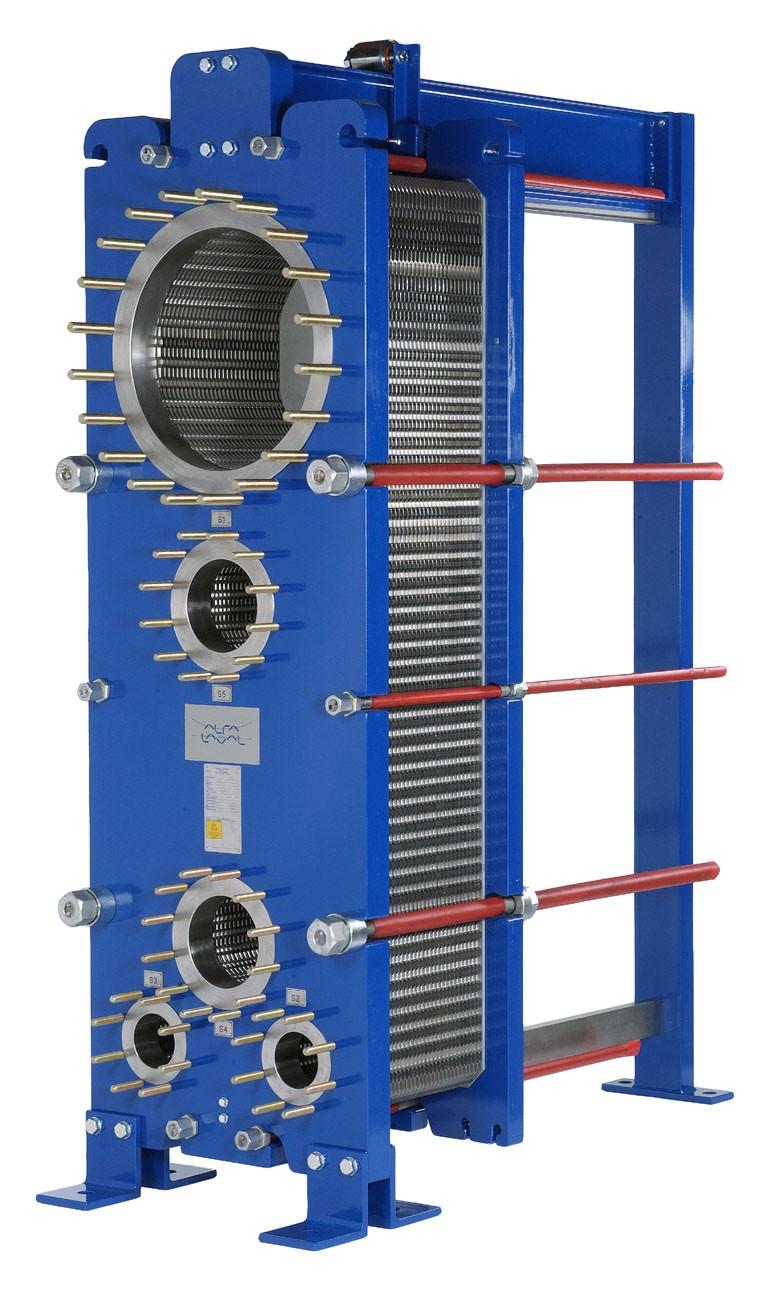

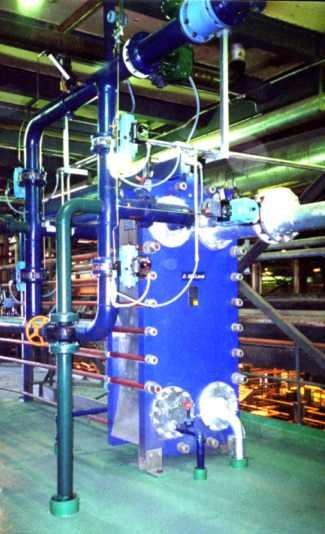

5 Wymiennik WideGap 350 Charakterystyka wyższe płyty niż w MA30 możliwość wymiany ciepła pomiędzy mediami o zbliżonej temperaturze przyłącza o średnicy 350mm 4 różne możliwości konfiguracji kanałów w oparciu o dwa rodzaje płyt Wide Open 300 mm +36% 350 mm

6 Konfiguracja pakietu płyt w wymienniku WideGap 350 Y-channel B-channel A-channel S-Plate: 8/8 mm 11/5 mm X-plate: 11/11 mm 17/5 mm

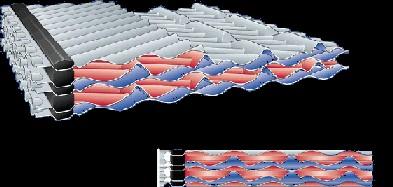

7 Alfa Laval Wide-gap (szerokie kanały) płyty głębokotłoczone Pojedynczy Wide-gap Wide-gap PHE Podwójny Wide-gap 11 Kanał mm 16

8 Zalety wymienników typu Wide-gap Idealne do aplikacji w obecności mediów o wysokiej zawartości cząstek i włókien Atrakcyjna cena oraz niskie koszty instalacji Niewielka objętość wymiennika Zwarta konstrukcja Łatwość instalacji Praca przy niewielkich różnicach temperatur obu czynników Oszczędność energii Uszczelki odporne na temperatury do 180 C Wymienniki Wide-gap redukują koszty produkcji dzięki bardziej racjonalnemu wykorzystaniu pary.

9 Wymienniki typu WideGap Chłodzenie cieczy procesowej w wymienniku płytowym Chłodzenie cieczy procesowej w wymienniku płaszczowo rurowym S&T 90 C 90 C 85 C 33 C 33 C 33 C 25 C 25 C S&T : Krzyżowy układ temperatur niemożliwy do osiągnięcia Temp wody chłodzącej na wylocie max 33 C, kg/h zużycie wody chłodzącej PHE : Krzyżowy układ temperatur Temperatura wody chłodzącej na wylocie 85 C, kg/h zużycie wody chłodzącej

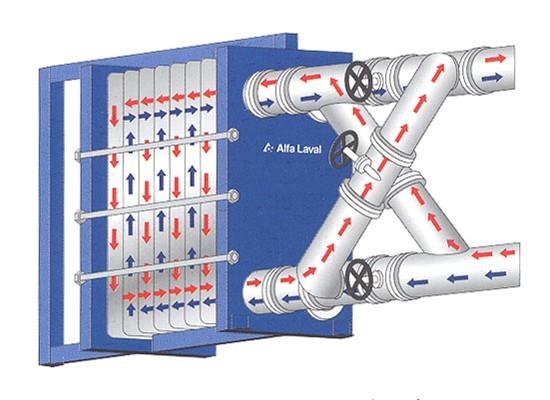

10 System wstecznego przepłukiwania System przepłukiwania wstecznego wymiennika pozwala wydłużyć okres pracy wymiennika pomiędzy cyklami czyszczenia. Kierunek przepływu medium ogrzewanego oraz ogrzewającego zostaje odwrócona na krótki okres czasu (5min/1h). W gorzelnictwie system back-flushing jest wskazany wyłącznie na etapie przygotowania zacieru metodą suchą.

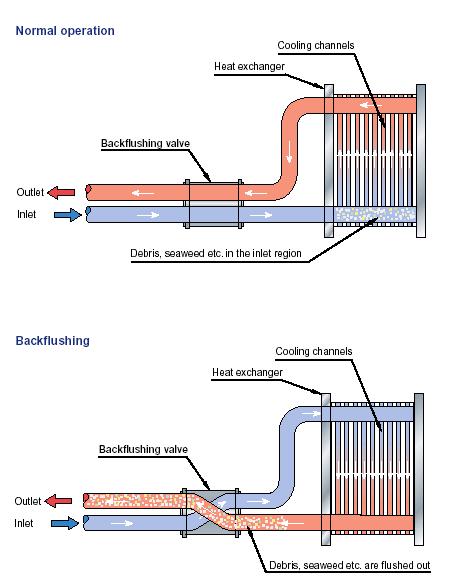

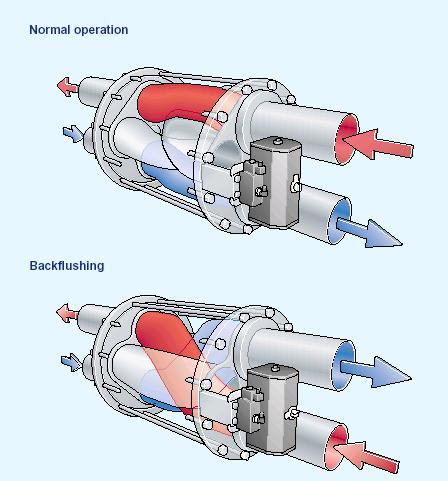

11 Zawór wstecznego przepłukiwania

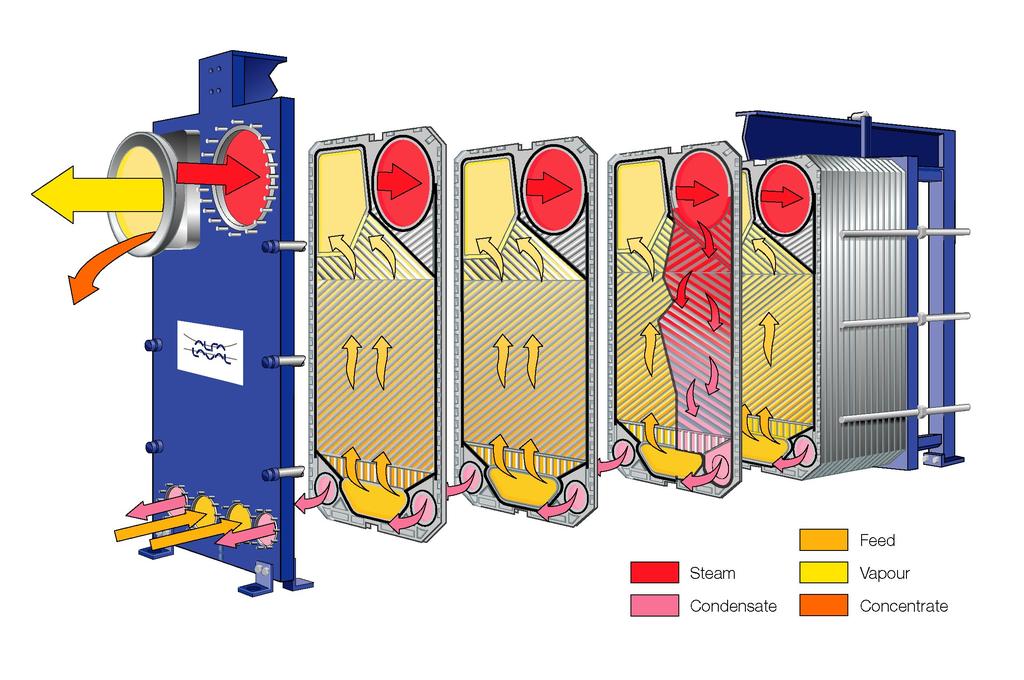

12 AlfaVap (dawniej EC )

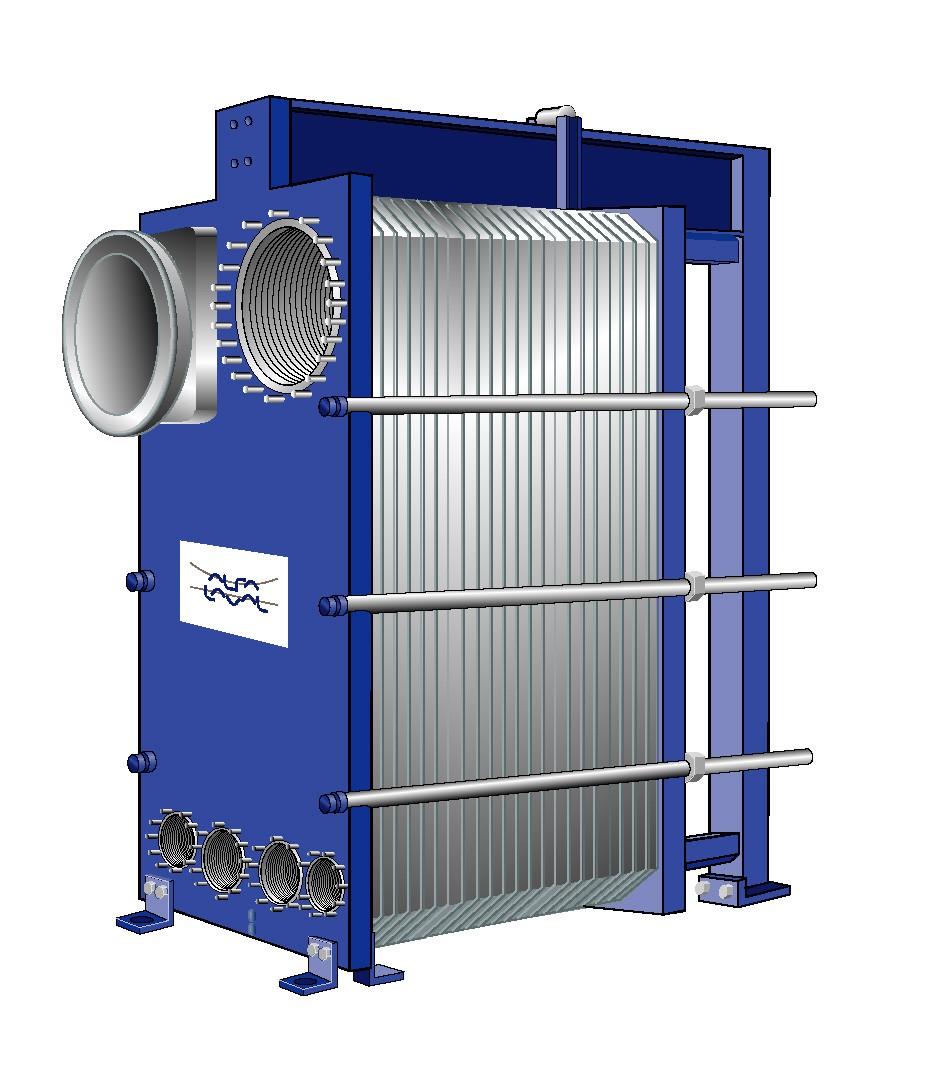

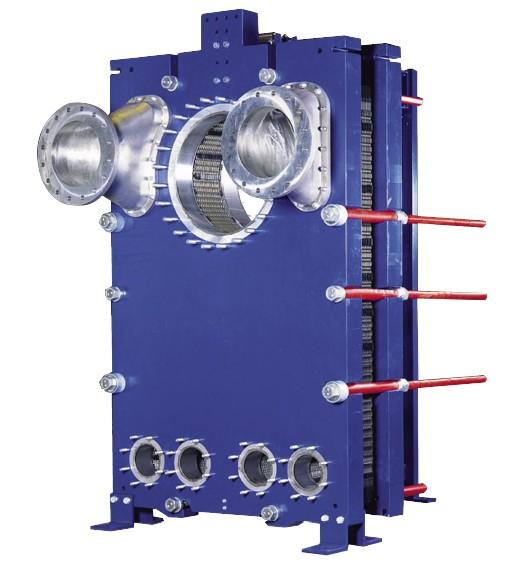

13 Płytowe wyparki firmy Alfa Laval AlfaVap 500 i AlfaVap 700

14 Wyparki płytowe AlfaVap (dawniej EC) Temperatura: Ciśnienie: Model 160ºC 4,9 barg AlfaVap 350 Powierzchnia do (m2) 425 AlfaVap AlfaVap AlfaVap

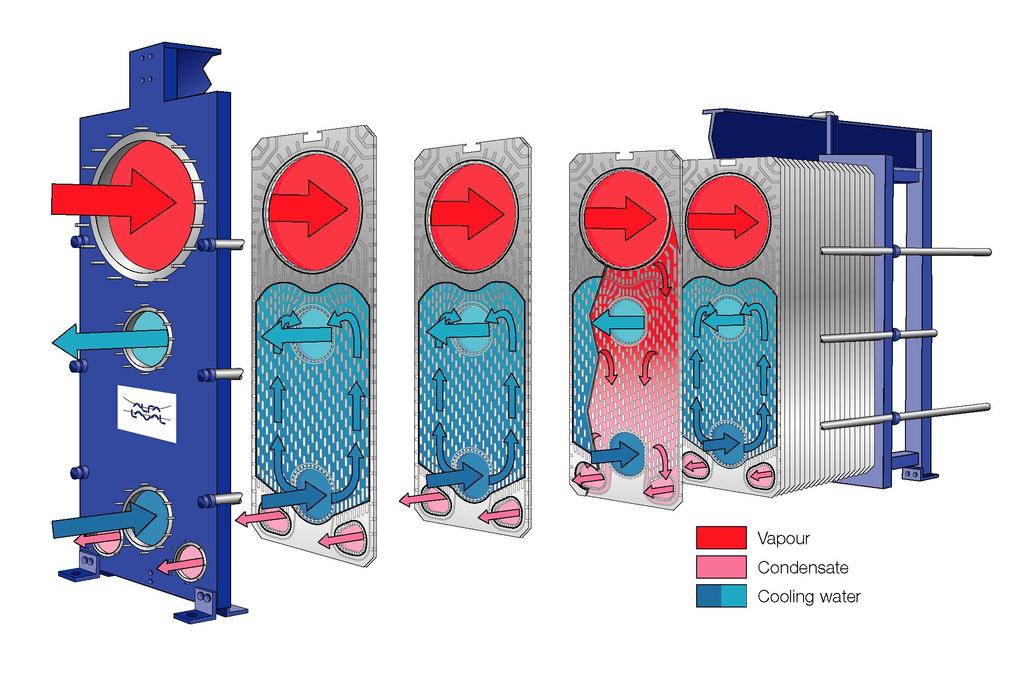

15 AlfaCond

16 AlfaCond 600

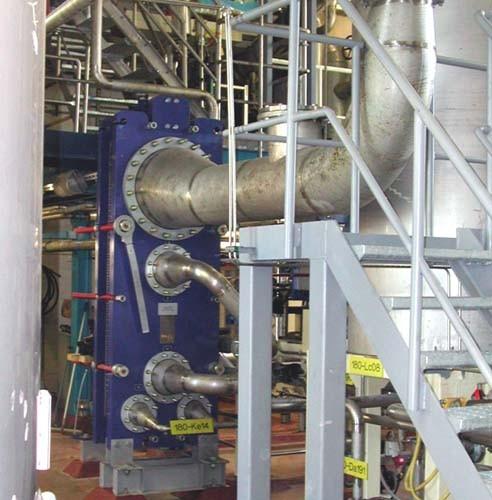

17 AlfaCond w Dansico / Finlandia Skrapla opary o temp. 47 C, pochodzące z instalacji wyparnej do produkcji słodzika

18 AlfaCond alternatywa dla skraplaczy barometrycznych

19 Zalety skraplaczy AlfaCond: bardzo wysoka efektywność wymiany ciepła niewielkie rozmiary i niskie koszty instalacji urządzenia mniejsza powierzchnia zabudowy w porównaniu do skraplaczy barometrycznych i płaszczowo-rurowych nieporównywalnie niższe zużycie wody chłodzącej niższe koszty wynikające z emisji ścieków do środowiska ścieki o niższym ChZT i BZT ciepło zawarte w kondensacie zostaje zawrócone do procesu niższe zużycie wody bieżącej i energii grzewczej wysoka turbulentność przepływu cieczy i par przez wymiennik AlfaCond powierzchnia wymiany ciepła bardziej odporna na zarastanie niewielka objętość komór wymiennika niewielkie zużycie środków chemicznych podczas wykonywania czyszczenia chemicznego możliwość rozbudowy urządzenia poprzez dodanie kaset przepływ mediów w pełnym przeciwprądzie większe przechłodzenie gazów nie ulegających skropleniu mniejsze obciążenie pomp próżniowych

20 Alfa Laval w Polsce Alfa Laval Polska Sp z o.o. Oddział w Gdyni Oddział w Łodzi Serwis i części zamienne Biuro w Warszawie
