2 Alfa Laval Zakresy i moŝliwości stosowania produktów Alfa Laval do chłodzenia i oczyszczania cieczy przemysłowych Andrzej Piętka Warszawa 18 marca 2010

3 Gustaf de Laval ( ) Człowiek niesamowitych moŝliwości 200 projektów i wynalazków 92 patenty, w tym wirówka do mleka (1878) i turbina parowa (1883) ZałoŜyciel 37 firm Alfa Laval Slide 3

4 Firma Alfa Laval Alfa Laval jest liderem wśród firm oferujących inŝynierskie rozwiązania dla wielu gałęzi przemysłu pracowników 20 typów urządzeń 70 Centrów serwisowych Filie w 50 krajach Reprezentanci w 45 krajach Alfa Laval Slide 4

5 Obsługujemy większość przemysłów Produkcja napojów Biochemia Browary Chemia Przetwórstwo ryb i mięsa Przetwórstwo Ŝywności Ogrzewanie i wentylacja Przemysł stoczniowy Kopalnie Przemysł maszynowy Wydobycie ropy i gazu Farmacja Energetyka Chłodnictwo Huty DroŜdŜownie Cukrownie Przemysł samochodowy Przygotowanie wody i oczyszczanie ścieków Alfa Laval Slide 5

Przemysł maszynowy Wydobycie ropy i gazu Farmacja Energetyka Chłodnictwo Huty DroŜdŜownie

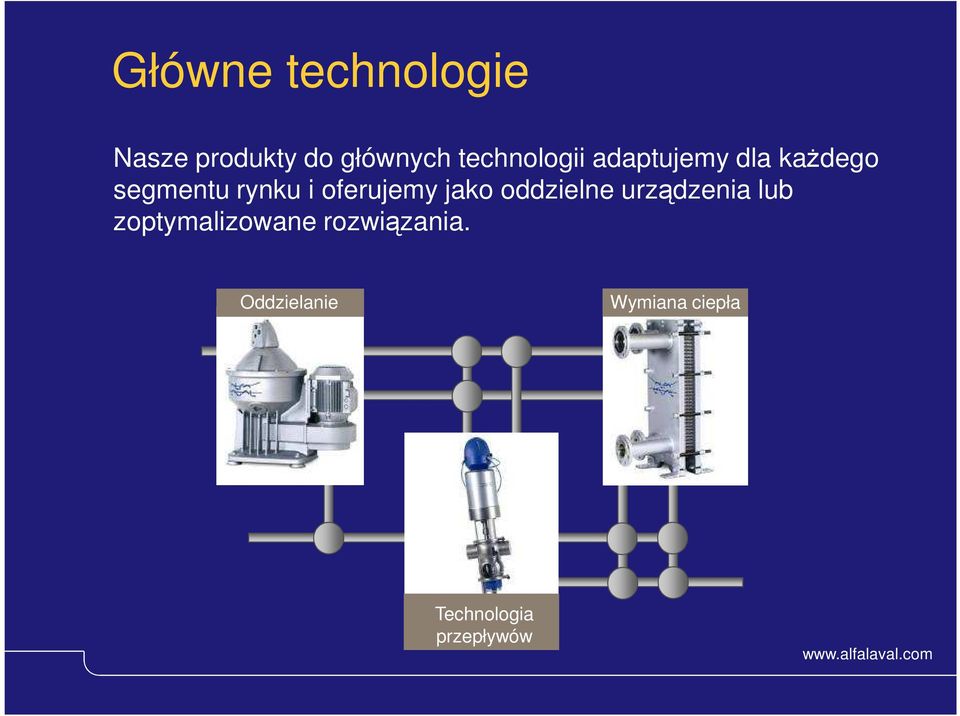

6 Główne technologie Nasze produkty do głównych technologii adaptujemy dla kaŝdego segmentu rynku i oferujemy jako oddzielne urządzenia lub zoptymalizowane rozwiązania. Oddzielanie Wymiana ciepła Technologia przepływów Alfa Laval Slide 6

oddzielne urządzenia lub zoptymalizowane rozwiązania.

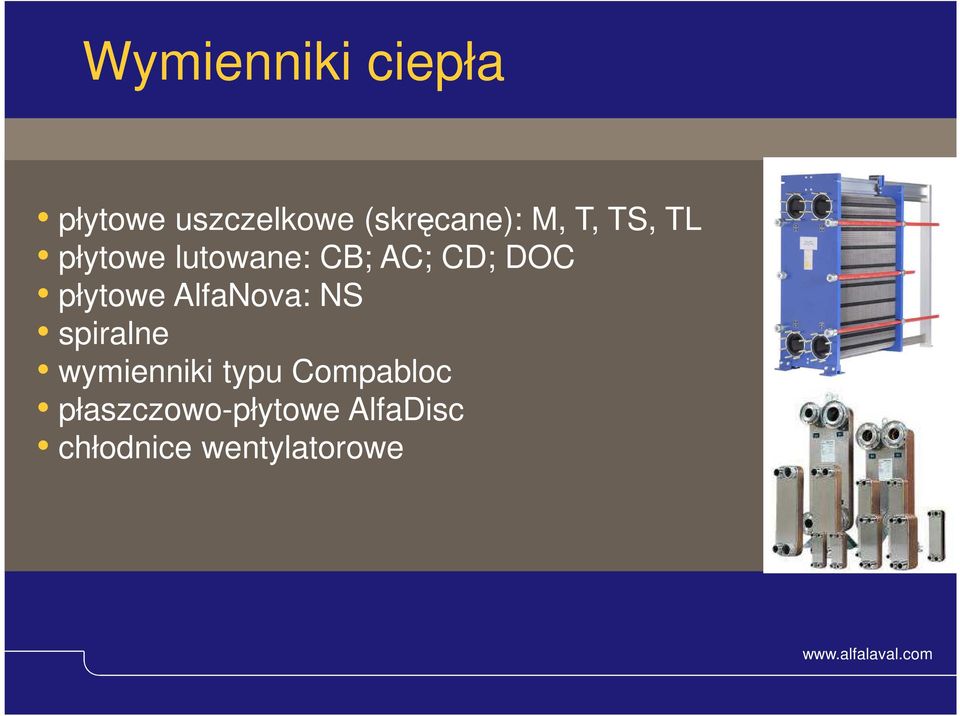

7 Wymienniki ciepła płytowe uszczelkowe (skręcane): M, T, TS, TL płytowe lutowane: CB; AC; CD; DOC płytowe AlfaNova: NS spiralne wymienniki typu Compabloc płaszczowo-płytowe AlfaDisc chłodnice wentylatorowe Alfa Laval Slide 7

AlfaNova: NS spiralne wymienniki typu Compabloc

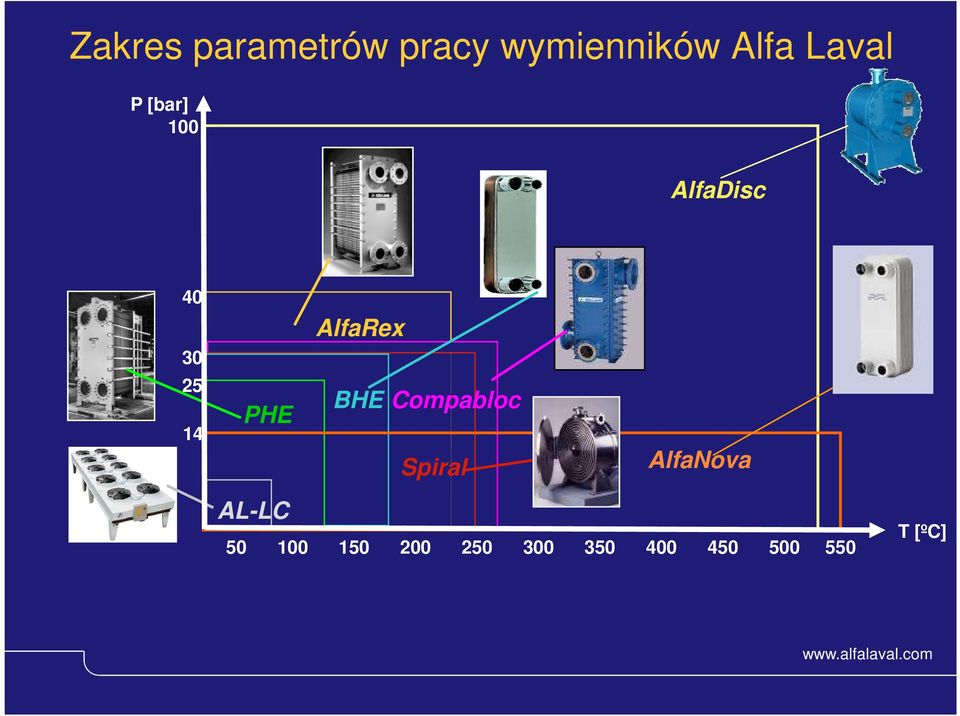

8 Zakres parametrów pracy wymienników Alfa Laval P [bar] 100 AlfaDisc 40 AlfaRex PHE BHE Compabloc Spiral AlfaNova AL-LC T [ºC] Alfa Laval Slide 8

Compabloc Spiral AlfaNova AL-LC 50 100 150 200

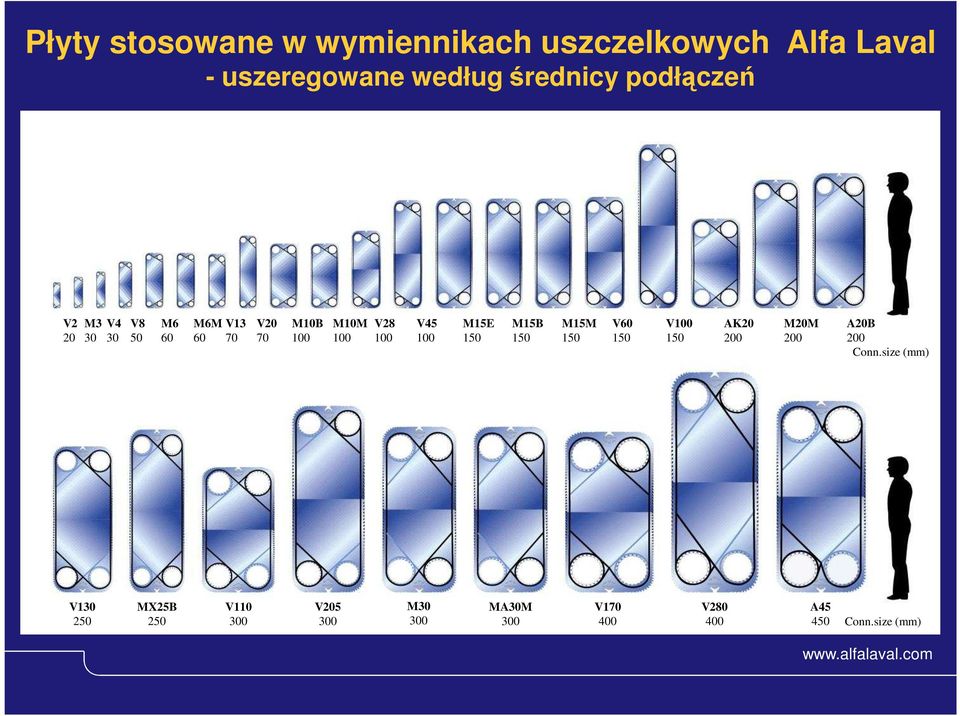

9 Płyty stosowane w wymiennikach uszczelkowych Alfa Laval - uszeregowane według średnicy podłączeń V2 20 M3 30 V4 30 V8 50 M6 60 M6M V V20 70 M10B 100 M10M 100 V V M15E 150 M15B 150 M15M 150 V V AK M20M 200 A20B 200 Conn.size (mm) V MX25B 250 V V M MA30M 300 V V A Conn.size (mm) Alfa Laval Slide 9

M15E 150 M15B 150 M15M 150 V60 150 V100 150 AK20 200 M20M 200 A20B 200 Conn.

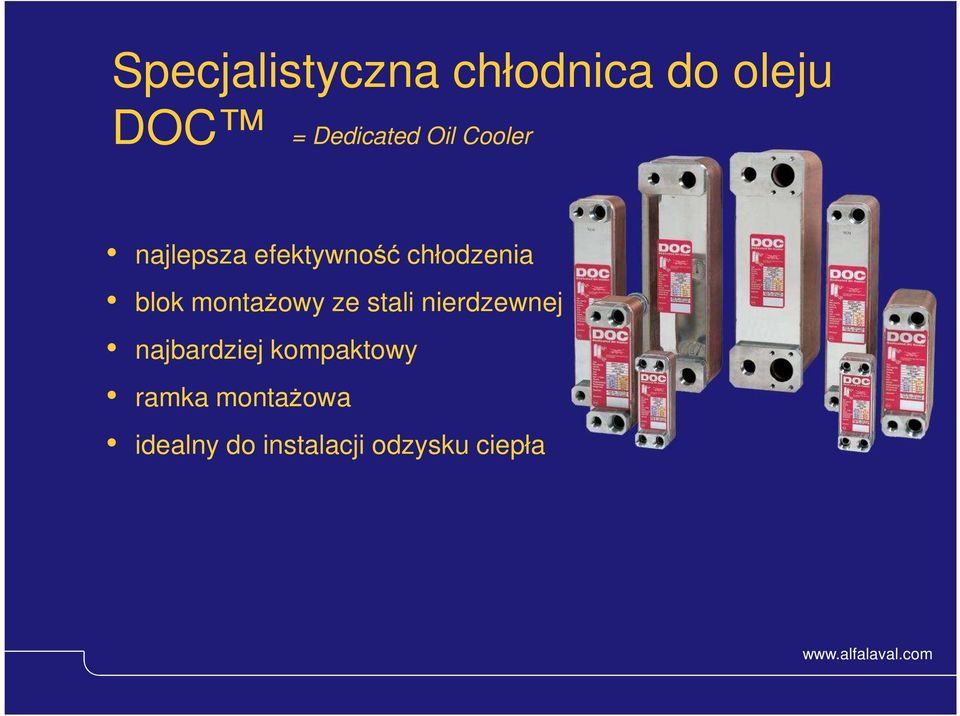

10 Specjalistyczna chłodnica do oleju DOC = Dedicated Oil Cooler najlepsza efektywność chłodzenia blok montaŝowy ze stali nierdzewnej najbardziej kompaktowy ramka montaŝowa idealny do instalacji odzysku ciepła Alfa Laval Slide 10

ze stali nierdzewnej najbardziej kompaktowy ramka

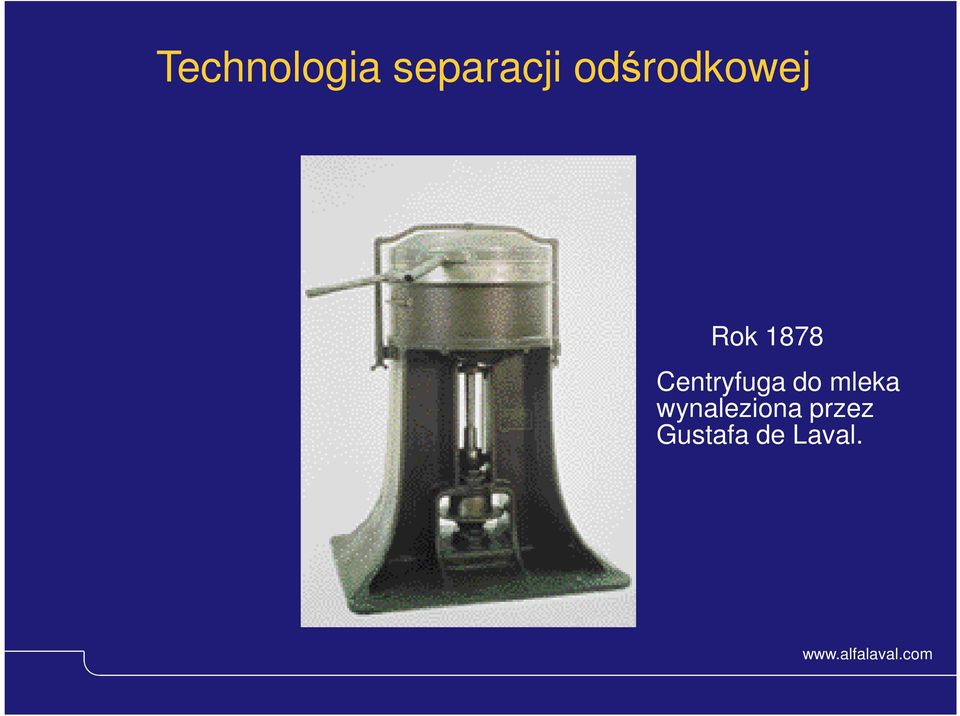

11 Technologia separacji odśrodkowej Rok 1878 Centryfuga do mleka wynaleziona przez Gustafa de Laval. Alfa Laval Slide 11

12 Przykłady instalacji wirówki stacjonarnej Alfa Laval Slide 12

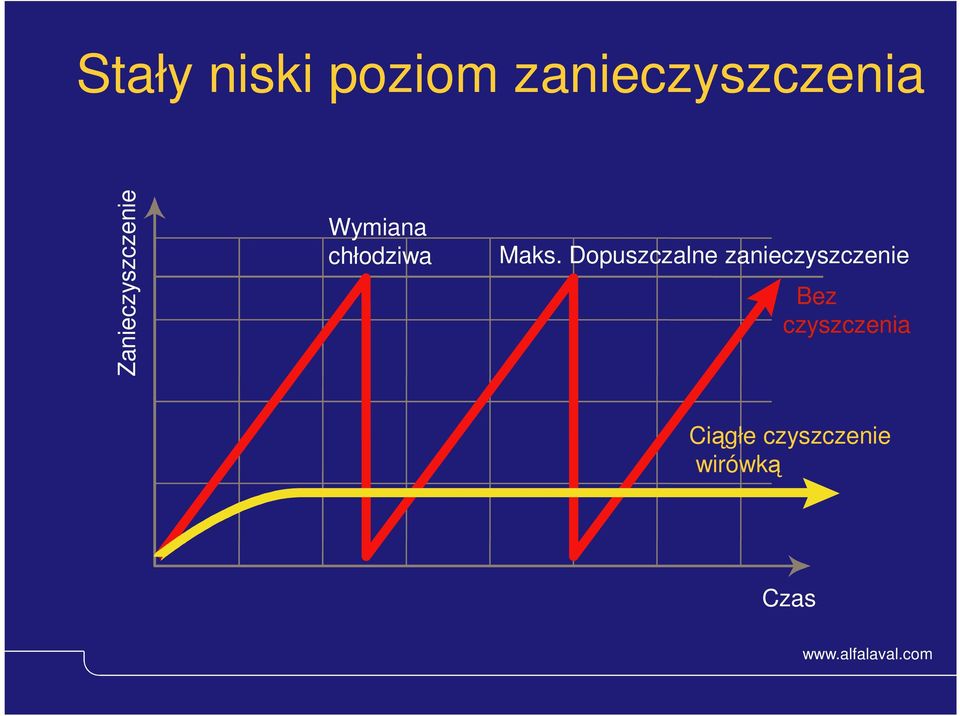

13 Stały niski poziom zanieczyszczenia Zanieczyszczenie Wymiana chłodziwa Maks. Dopuszczalne zanieczyszczenie Bez czyszczenia Ciągłe czyszczenie wirówką Czas

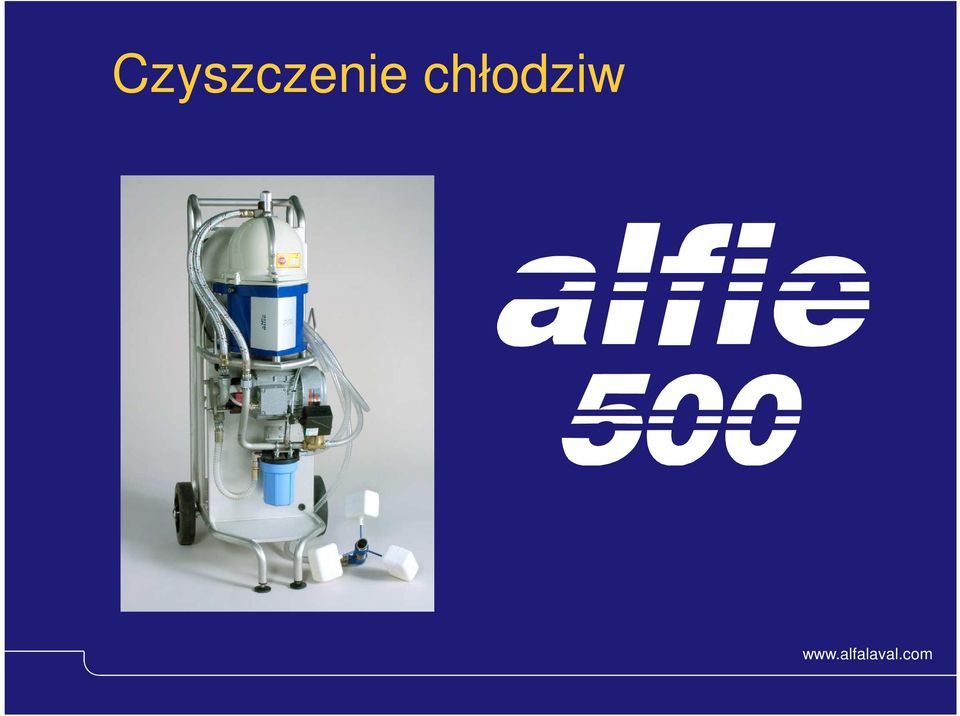

14 Czyszczenie chłodziw

15 Problemy stwarzane przez zanieczyszczone chłodziwo Wolny olej Skraca czas Ŝycia narzędzi Skraca czas Ŝycia chłodziwa Zwiększa koszty nowego chłodziwa, okresów wyłączeń i uszkodzeń Powoduje rozwój bakterii Nieprzyjemny zapach i alergie Pozostaje na detalach Tworzy mgłę olejową

nowego chłodziwa, okresów wyłączeń i uszkodzeń Powoduje rozwój

16 Problemy stwarzane przez zanieczyszczone chłodziwo Zanieczyszczenia stałe ZuŜywają maszyny i narzędzia Redukują dokładność obróbki

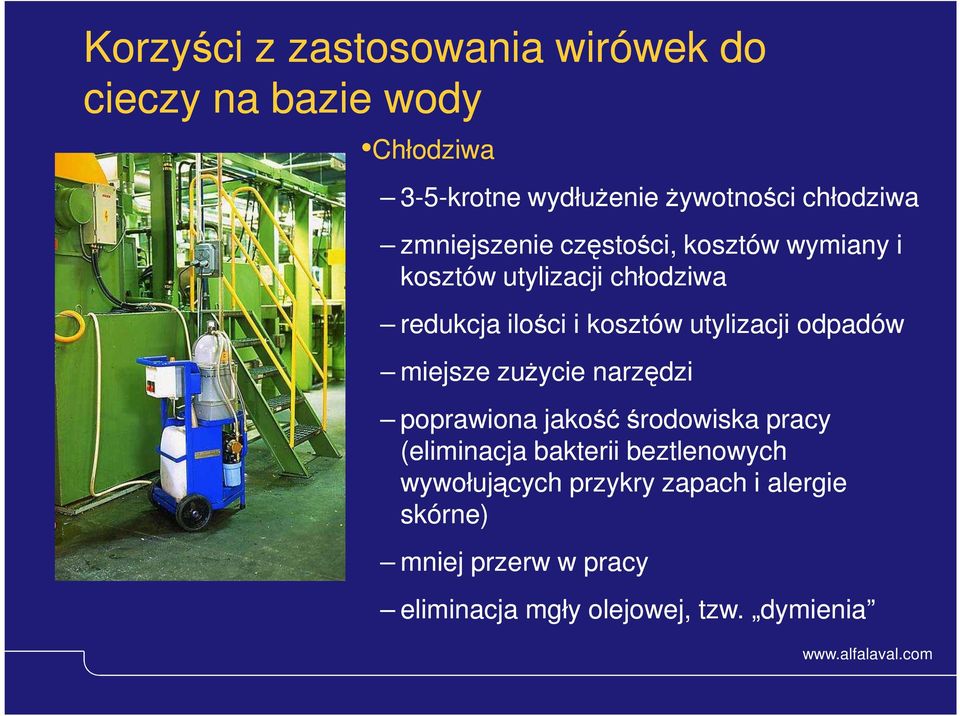

17 Korzyści z zastosowania wirówek do cieczy na bazie wody Chłodziwa 3-5-krotne wydłuŝenie Ŝywotności chłodziwa zmniejszenie częstości, kosztów wymiany i kosztów utylizacji chłodziwa redukcja ilości i kosztów utylizacji odpadów miejsze zuŝycie narzędzi poprawiona jakość środowiska pracy (eliminacja bakterii beztlenowych wywołujących przykry zapach i alergie skórne) mniej przerw w pracy eliminacja mgły olejowej, tzw. dymienia Alfa Laval Slide 17

odpadów miejsze zuŝycie narzędzi poprawiona jakość środowiska pracy (eliminacja bakterii beztlenowych

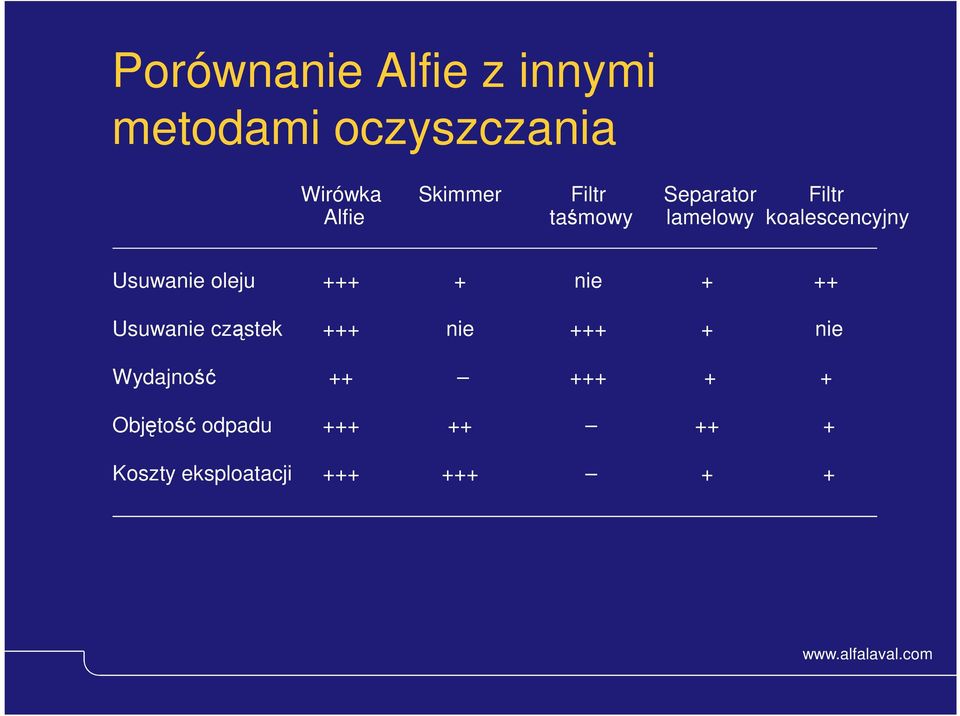

18 Porównanie Alfie z innymi metodami oczyszczania Wirówka Skimmer Filtr Separator Filtr Alfie taśmowy lamelowy koalescencyjny Usuwanie oleju nie + ++ Usuwanie cząstek +++ nie nie Wydajność Objętość odpadu Koszty eksploatacji Alfa Laval Slide 18

+ nie + ++ Usuwanie cząstek +++ nie +++ + nie Wydajność ++ +++ + +

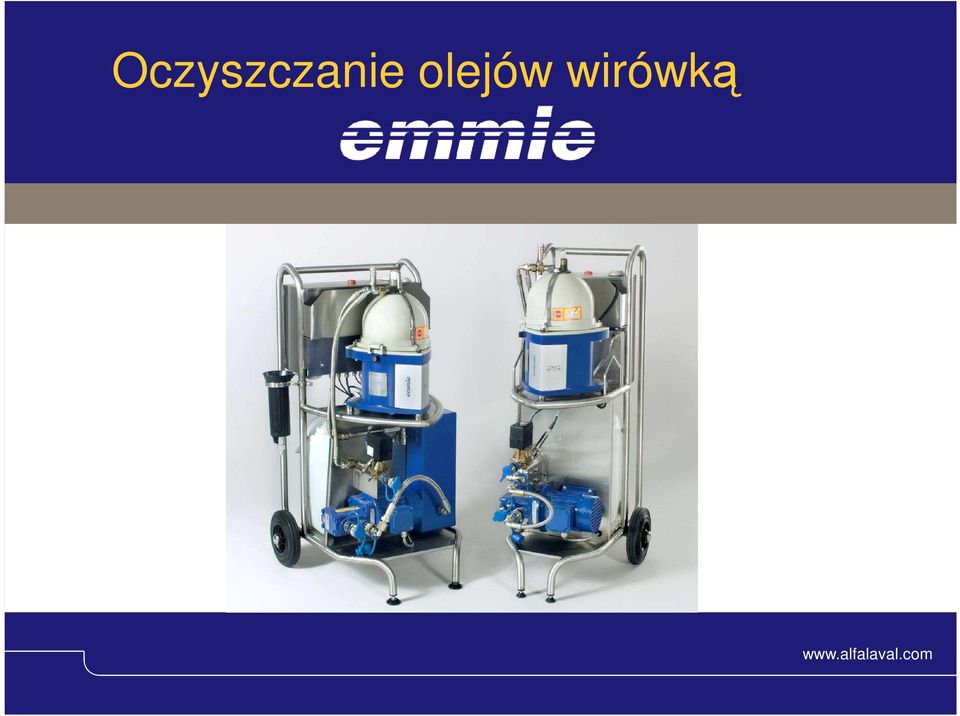

19 Oczyszczanie olejów wirówką Alfa Laval Slide 19

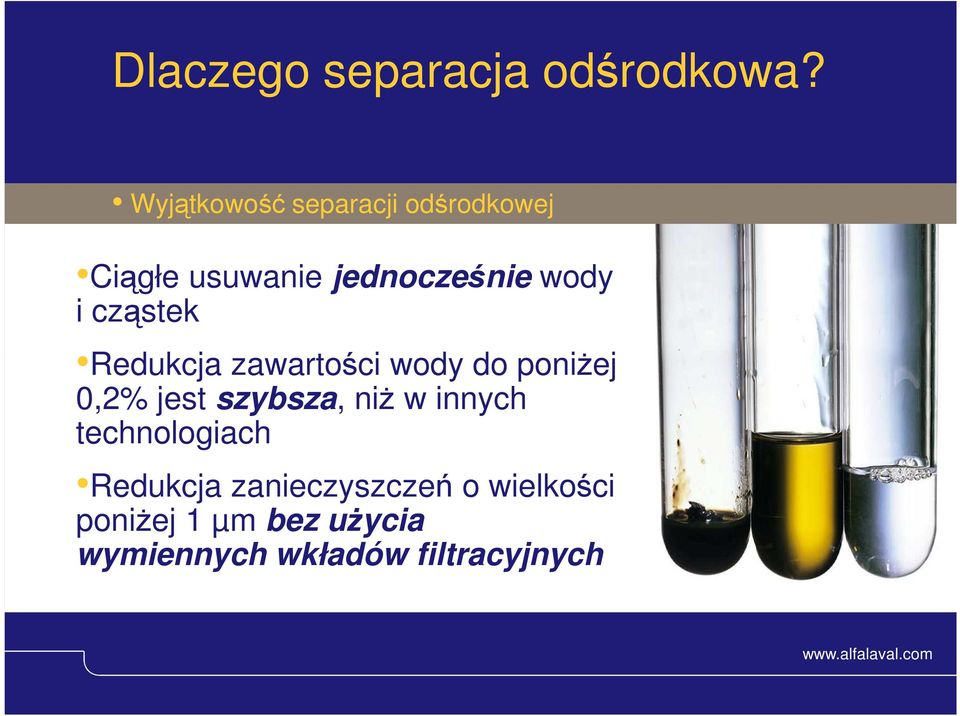

20 Dlaczego separacja odśrodkowa? Wyjątkowość separacji odśrodkowej Ciągłe usuwanie jednocześnie wody i cząstek Redukcja zawartości wody do poniŝej 0,2% jest szybsza, niŝ w innych technologiach Redukcja zanieczyszczeń o wielkości poniŝej 1 µm bez uŝycia wymiennych wkładów filtracyjnych Alfa Laval Slide 20

cząstek Redukcja zawartości wody do poniŝej 0,2% jest szybsza, niŝ w innych

21 Efektywne oczyszczanie olejów Oleje Hydrauliczne, Smarne i Chłodziwa Olejowe Alfa Laval Slide 21 Poprawiona niezawodność maszyn WydłuŜony czas pracy oleju Zredukowane koszty wymiany oleju oraz wymiany filtrów. Zredukowanie przerw w pracy systemów hydraulicznych Skuteczne usuwanie wody powodującej korozję Skuteczne usuwanie zanieczyszczeń stałych o wielkości do 1 mikrona, ścierających elementy układów

22 Przykładowy wynik testu EMMIE Typ oleju: Olej turbinowy Klient/Miejsce testu: Vattenfall / Bergforsen, Szwecja Typ oleju: Statoil TU68 (ISO VG68) System: Główne łoŝyska turbiny Objętość: 3300 litrów Typ wirówki: Emmie Krotność wirowania: 6 Klasa czystości ISO przed separacją: 14/11 Klasa czystości ISO po separacji: 11/8 Rozmiar cząstki Przed Po wirowaniu > 5 µm > 10 µm > 15 µm > 25 µm > 50 µm 8 0 Całk. ilość cząstek Alfa Laval Slide 22

23 Kontakt: Barbara Kowalczyk Andrzej Piętka
