1 PŁYTOWE WYMIENNIKI CIEPŁA II Forum Technologii Ciepłowniczych Uniejów Piotr Andrzejak GEA Heat Exchangers Al. Jerozolimskie 146d, Warszawa, Tel , Fax

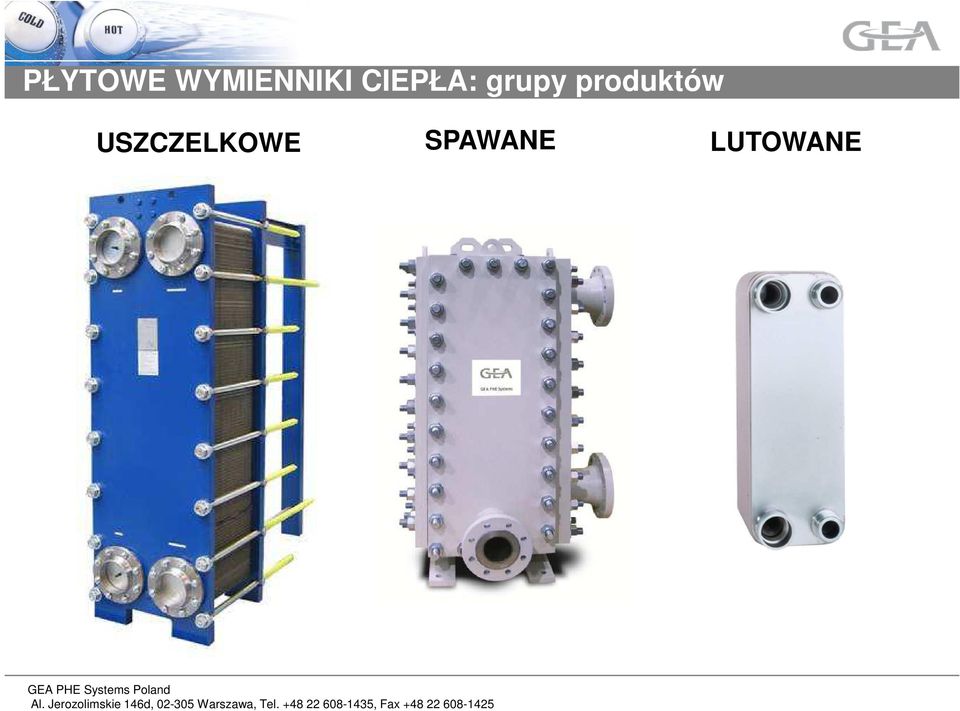

2 GEA PHE Systems PŁYTOWE WYMIENNIKI CIEPŁA: grupy produktów USZCZELKOWE SPAWANE LUTOWANE Al. Jerozolimskie 146d, Adam Derlacz, Warszawa, Tel , Fax Process Equipment Division

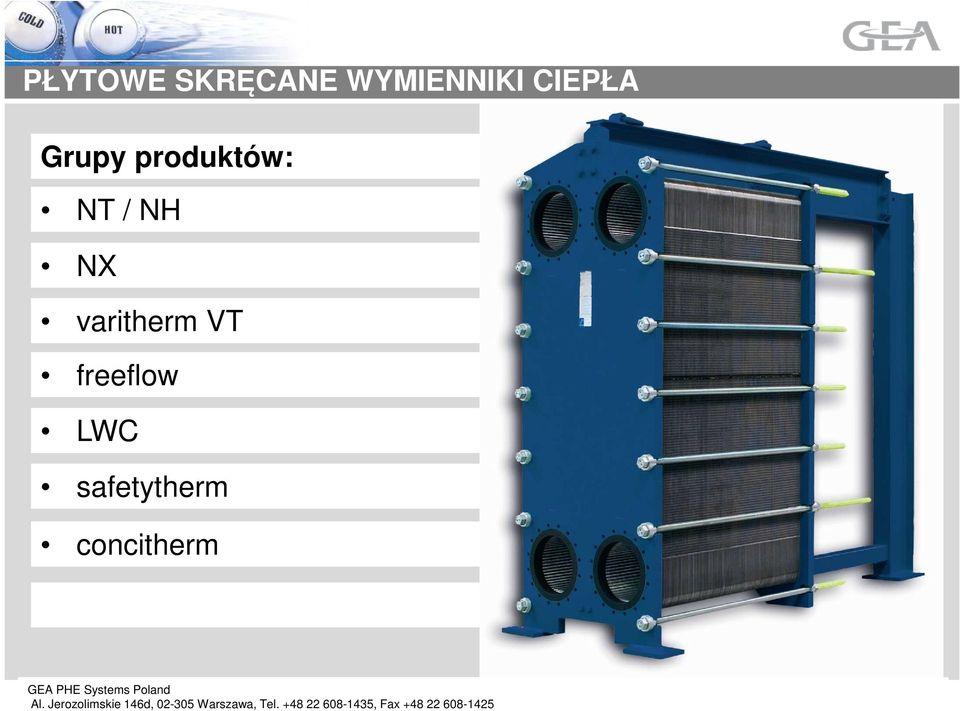

3 PŁYTOWE SKRĘCANE WYMIENNIKI CIEPŁA Grupy produktów: NT / NH NX varitherm VT freeflow LWC safetytherm concitherm Al. Jerozolimskie Michael Henningsen, 146d, November Warszawa, 09, Tel , Fax Confidential

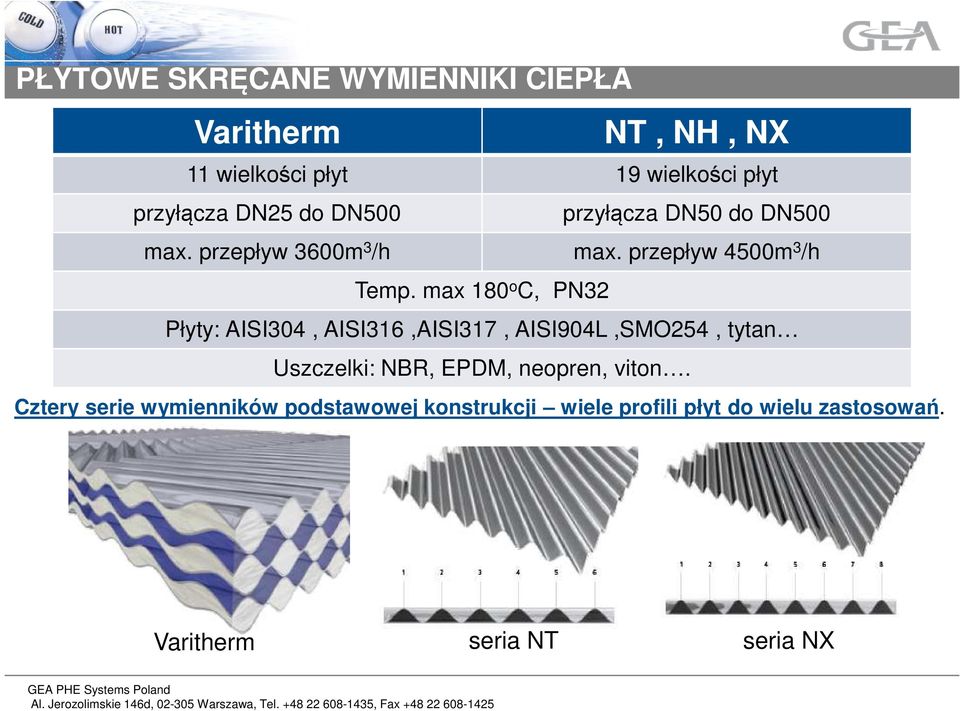

4 PŁYTOWE SKRĘCANE WYMIENNIKI CIEPŁA Varitherm NT, NH, NX 11 wielkości płyt 19 wielkości płyt przyłącza DN25 do DN500 przyłącza DN50 do DN500 max. przepływ 3600m 3 /h max. przepływ 4500m 3 /h Temp. max 180 o C, PN32 Płyty: AISI304, AISI316,AISI317, AISI904L,SMO254, tytan Uszczelki: NBR, EPDM, neopren, viton. Cztery serie wymienników podstawowej konstrukcji wiele profili płyt do wielu zastosowań. Varitherm seria NT seria NX

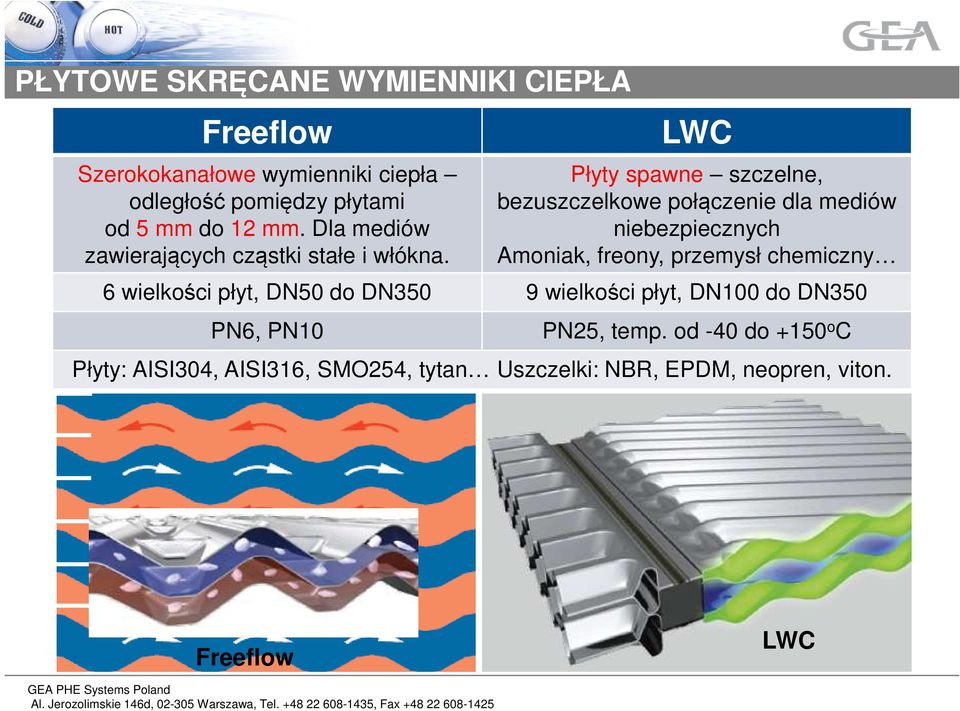

5 PŁYTOWE SKRĘCANE WYMIENNIKI CIEPŁA Freeflow Szerokokanałowe wymienniki ciepła odległość pomiędzy płytami od 5 mm do 12 mm. Dla mediów zawierających cząstki stałe i włókna. LWC Płyty spawne szczelne, bezuszczelkowe połączenie dla mediów niebezpiecznych Amoniak, freony, przemysł chemiczny 6 wielkości płyt, DN50 do DN350 9 wielkości płyt, DN100 do DN350 PN6, PN10 PN25, temp. od -40 do +150 o C Płyty: AISI304, AISI316, SMO254, tytan Uszczelki: NBR, EPDM, neopren, viton. Freeflow LWC

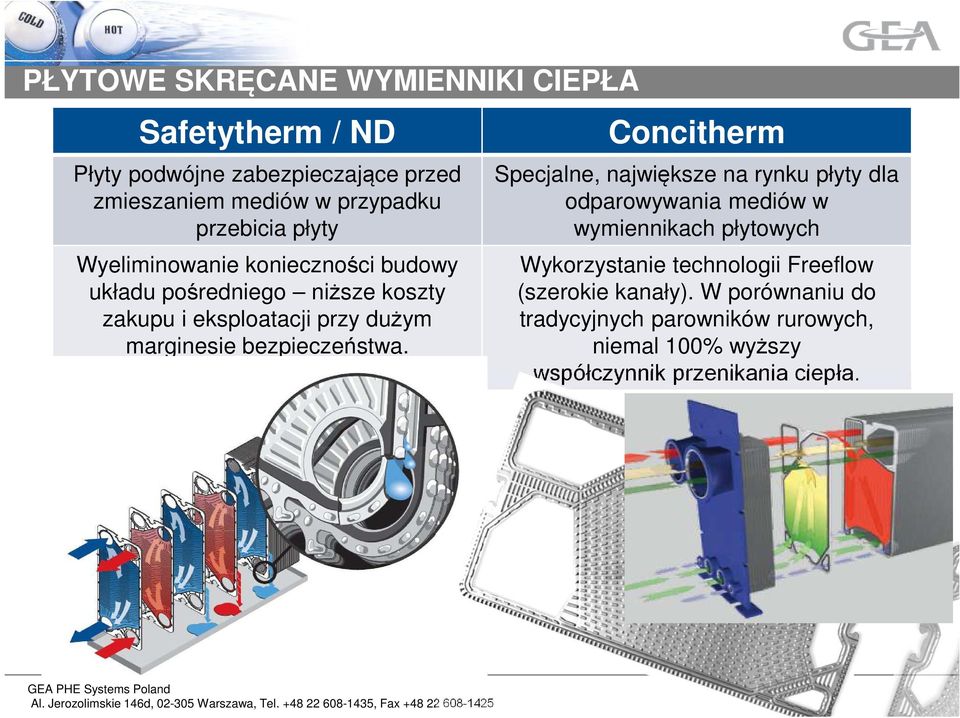

6 PŁYTOWE SKRĘCANE WYMIENNIKI CIEPŁA Safetytherm / ND Płyty podwójne zabezpieczające przed zmieszaniem mediów w przypadku przebicia płyty Wyeliminowanie konieczności budowy układu pośredniego niższe koszty zakupu i eksploatacji przy dużym marginesie bezpieczeństwa. Concitherm Specjalne, największe na rynku płyty dla odparowywania mediów w wymiennikach płytowych Wykorzystanie technologii Freeflow (szerokie kanały). W porównaniu do tradycyjnych parowników rurowych, niemal 100% wyższy współczynnik przenikania ciepła. Concitherm Safetytherm

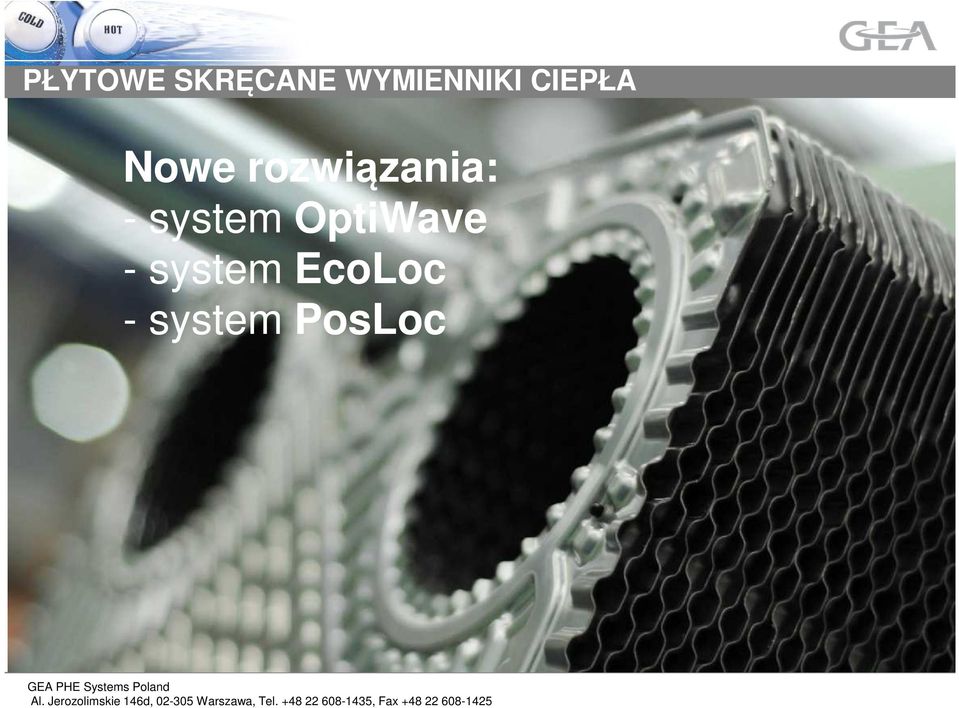

7 PŁYTOWE SKRĘCANE WYMIENNIKI CIEPŁA Nowe rozwiązania: - system OptiWave - system EcoLoc - system PosLoc

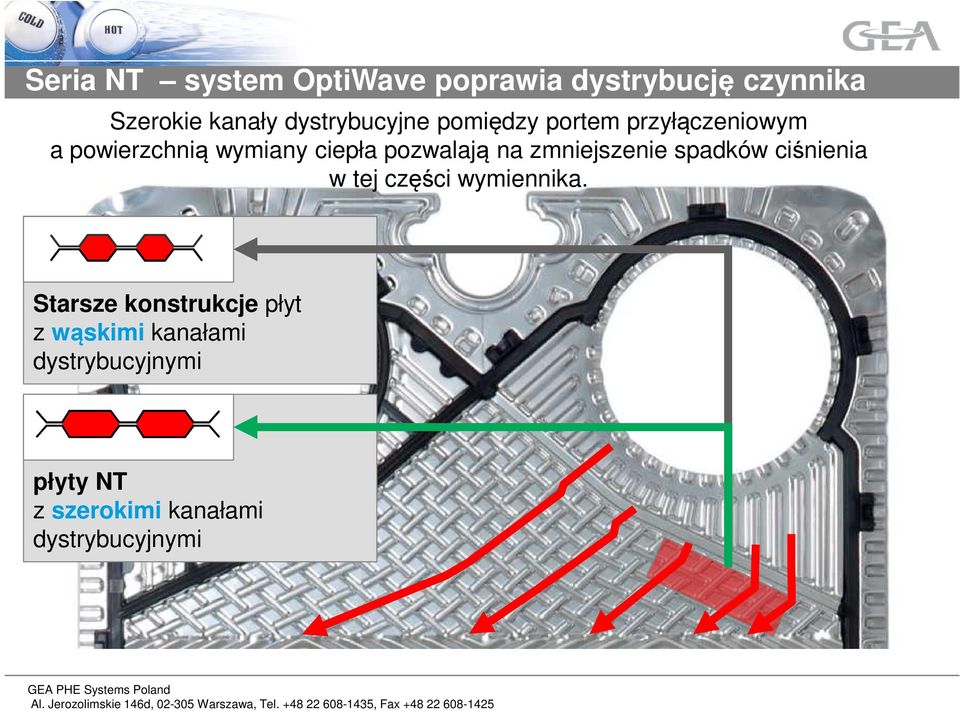

8 Seria NT system OptiWave poprawia dystrybucję czynnika Szerokie kanały dystrybucyjne pomiędzy portem przyłączeniowym a powierzchnią wymiany ciepła pozwalają na zmniejszenie spadków ciśnienia w tej części wymiennika. Starsze konstrukcje płyt z wąskimi kanałami dystrybucyjnymi płyty NT z szerokimi kanałami dystrybucyjnymi

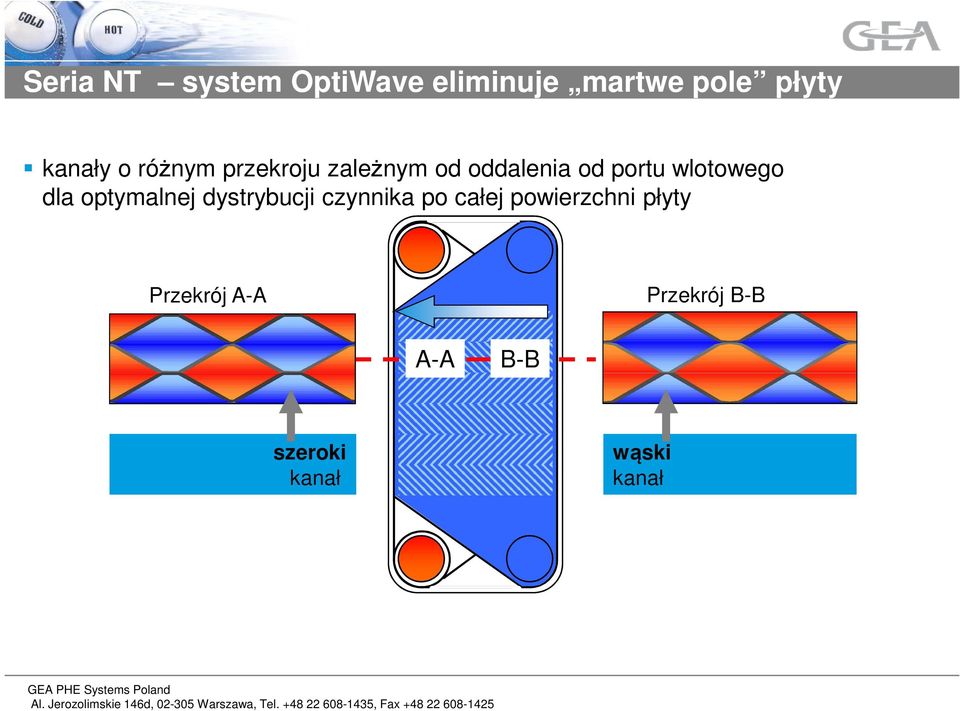

9 Seria NT system OptiWave eliminuje martwe pole płyty kanały o różnym przekroju zależnym od oddalenia od portu wlotowego dla optymalnej dystrybucji czynnika po całej powierzchni płyty Przekrój A-A Przekrój B-B A-A B-B szeroki kanał wąski kanał

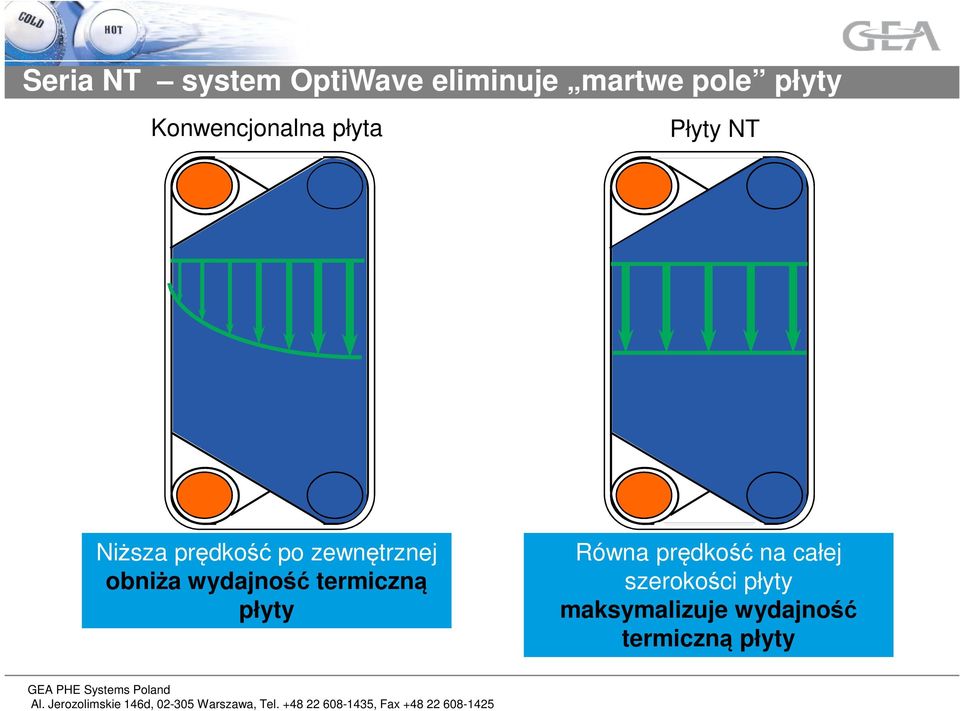

10 Seria NT system OptiWave eliminuje martwe pole płyty Konwencjonalna płyta Płyty NT Niższa prędkość po zewnętrznej obniża wydajność termiczną płyty Równa prędkość na całej szerokości płyty maksymalizuje wydajność termiczną płyty

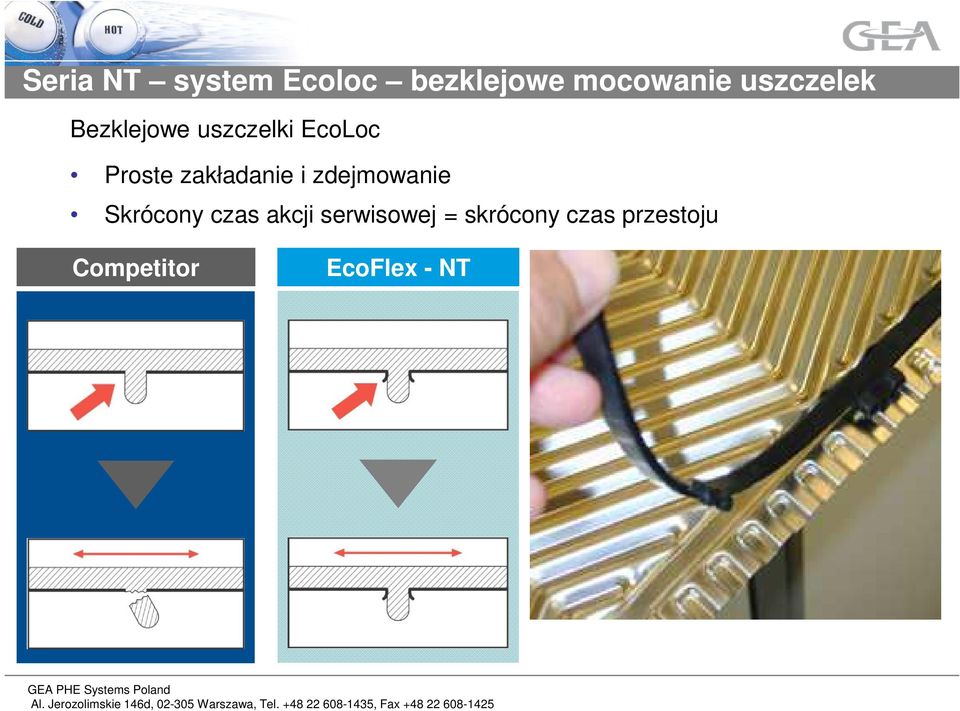

11 Seria NT system Ecoloc bezklejowe mocowanie uszczelek Bezklejowe uszczelki EcoLoc Proste zakładanie i zdejmowanie Skrócony czas akcji serwisowej = skrócony czas przestoju Competitor EcoFlex - NT

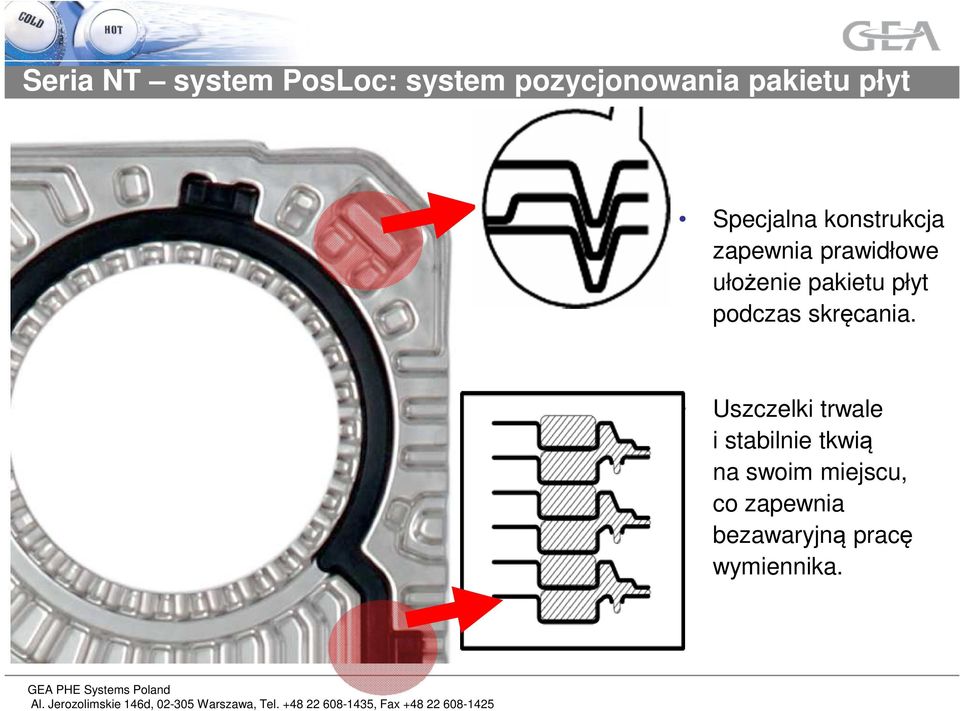

12 Seria NT system PosLoc: system pozycjonowania pakietu płyt Specjalna konstrukcja zapewnia prawidłowe ułożenie pakietu płyt podczas skręcania. Uszczelki trwale i stabilnie tkwią na swoim miejscu, co zapewnia bezawaryjną pracę wymiennika.

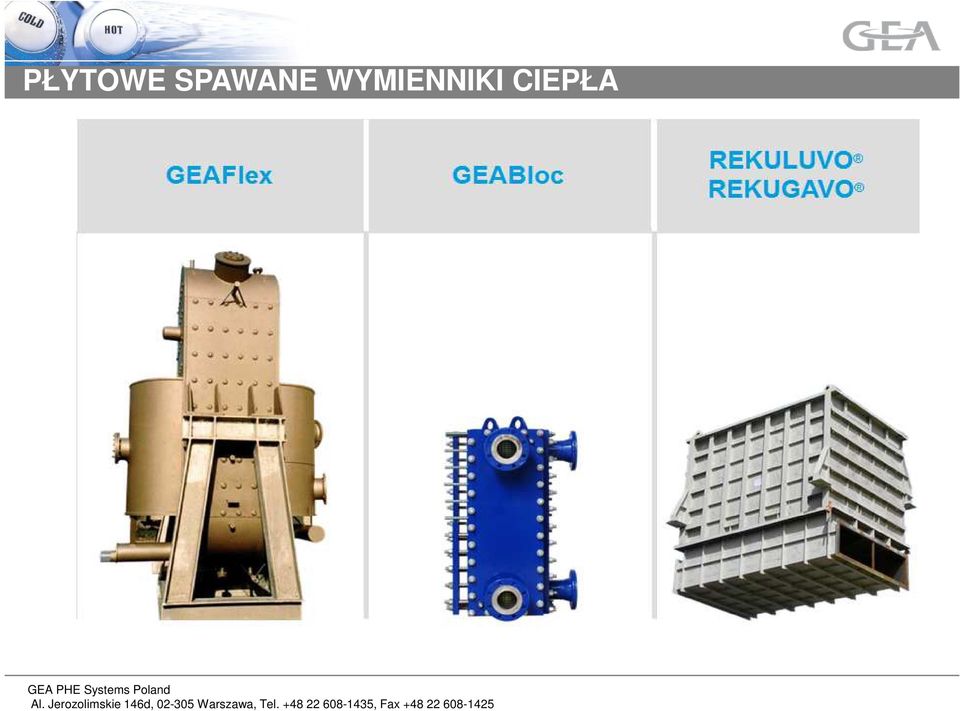

13 PŁYTOWE SPAWANE WYMIENNIKI CIEPŁA

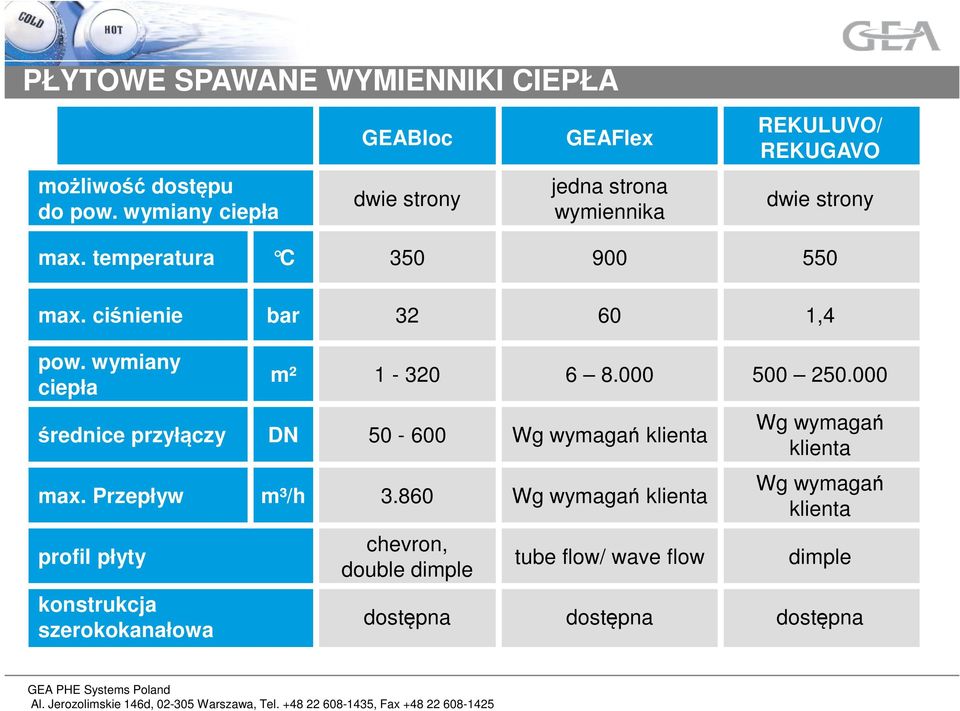

14 PŁYTOWE SPAWANE WYMIENNIKI CIEPŁA GEABloc GEAFlex REKULUVO/ REKUGAVO możliwość dostępu do pow. wymiany ciepła dwie strony jedna strona wymiennika dwie strony max. temperatura C max. ciśnienie bar ,4 pow. wymiany ciepła m² średnice przyłączy DN Wg wymagań klienta max. Przepływ m³/h Wg wymagań klienta profil płyty konstrukcja szerokokanałowa chevron, double dimple tube flow/ wave flow Wg wymagań klienta Wg wymagań klienta dimple dostępna dostępna dostępna

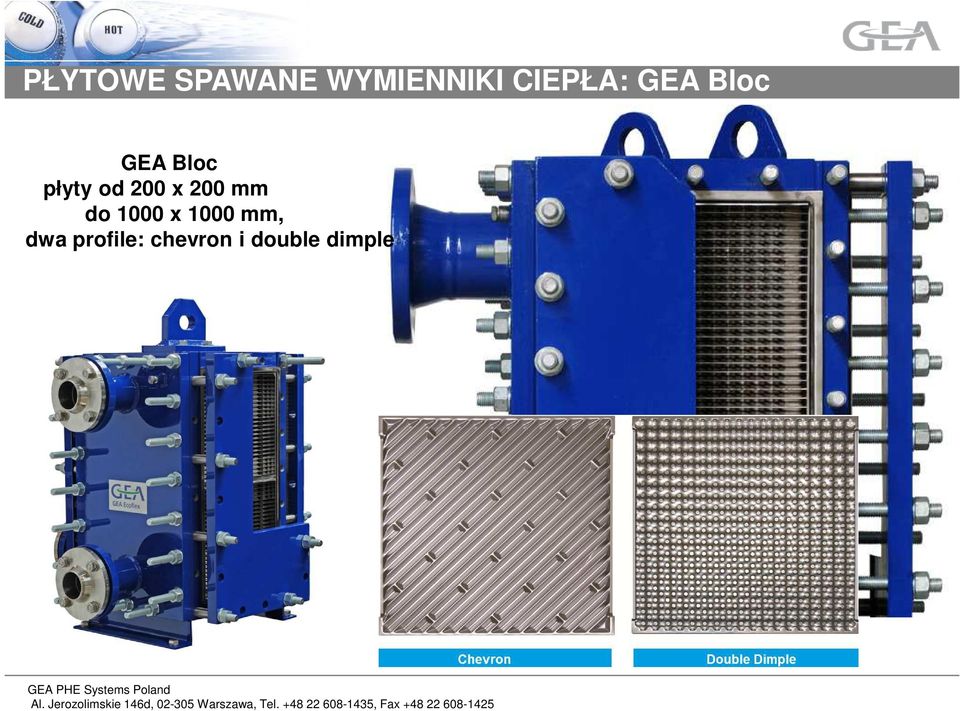

15 PŁYTOWE SPAWANE WYMIENNIKI CIEPŁA: GEA Bloc GEA Bloc płyty od 200 x 200 mm do 1000 x 1000 mm, dwa profile: chevron i double dimple

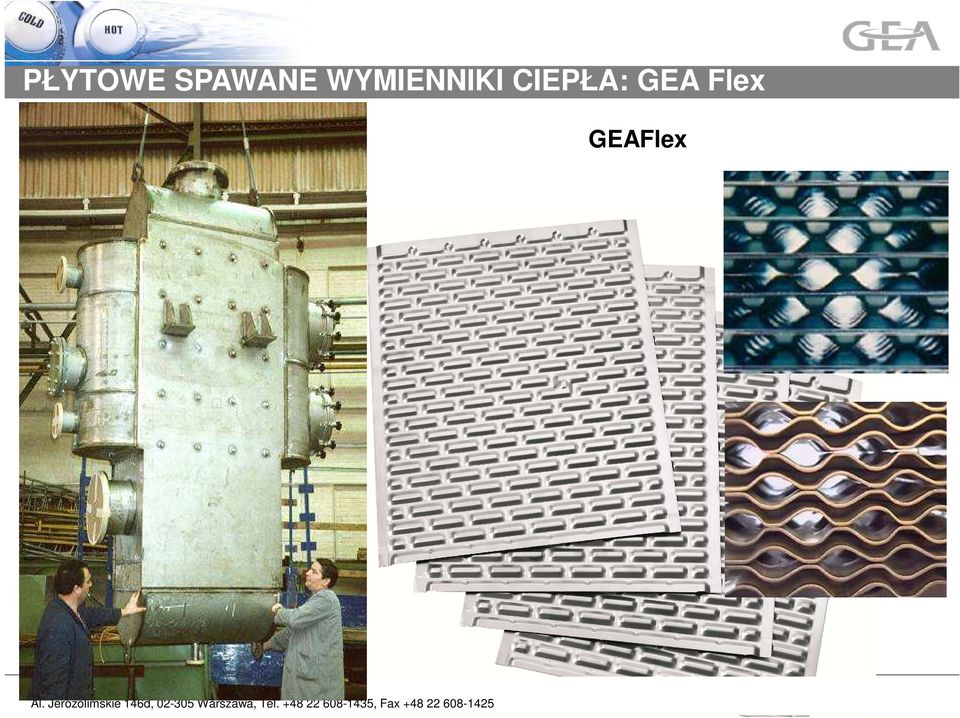

16 PŁYTOWE SPAWANE WYMIENNIKI CIEPŁA: GEA Flex GEAFlex

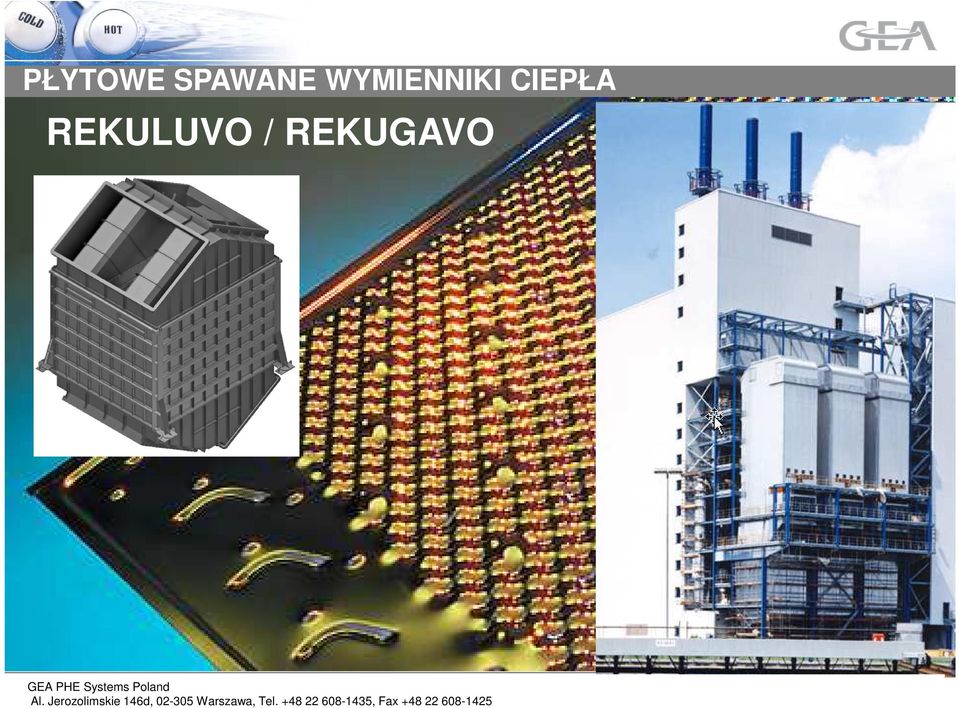

17 PŁYTOWE SPAWANE WYMIENNIKI CIEPŁA REKULUVO / REKUGAVO

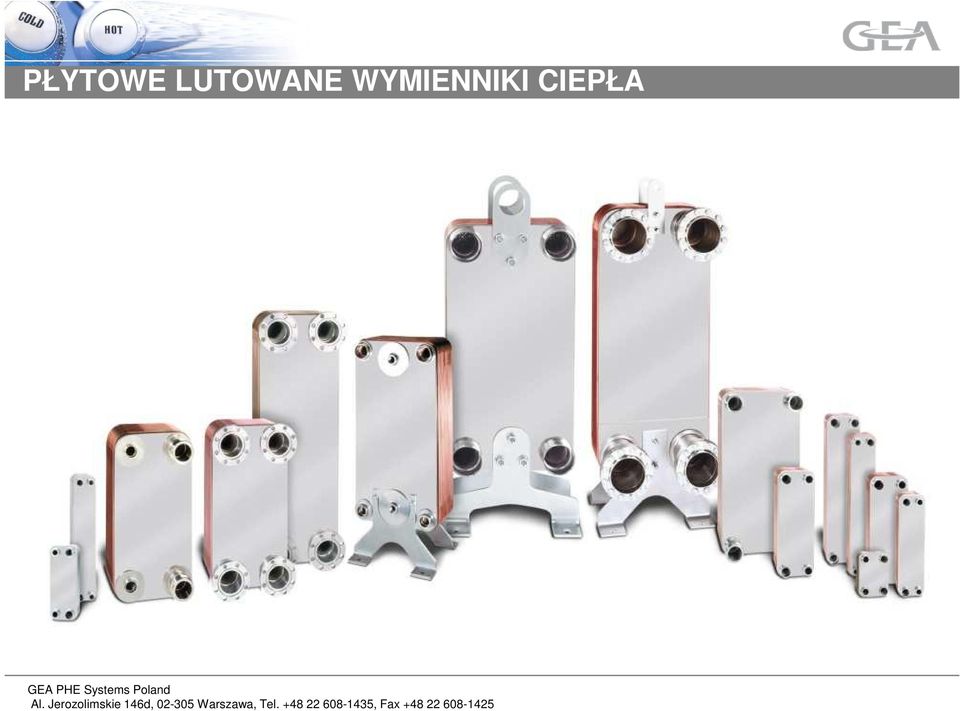

18 PŁYTOWE LUTOWANE WYMIENNIKI CIEPŁA EcoBraze Płytowe lutowane wymienniki ciepła

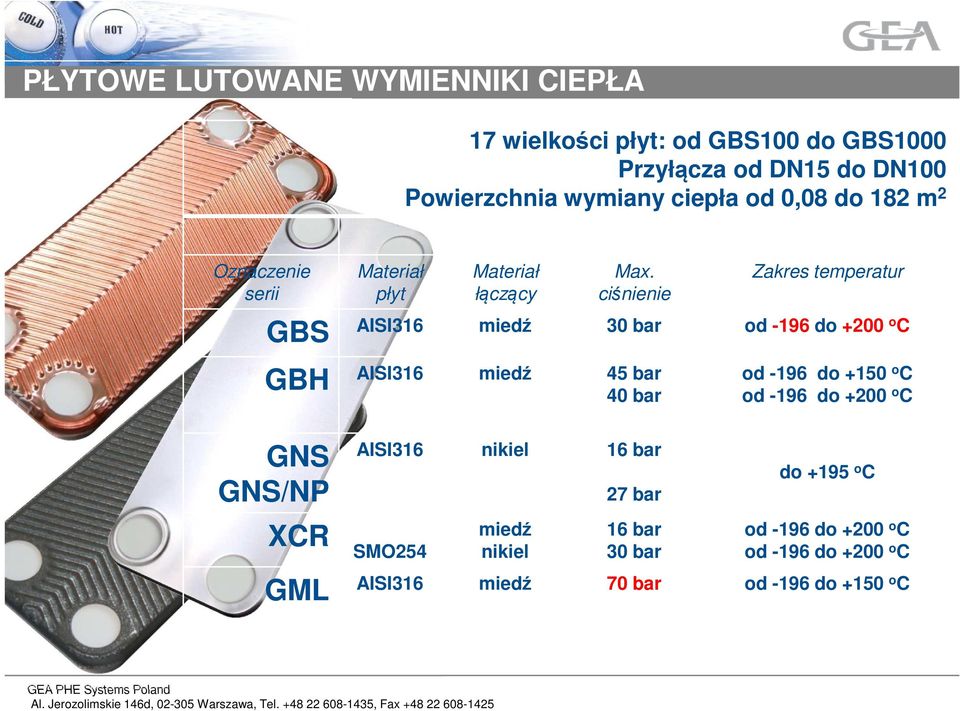

19 PŁYTOWE LUTOWANE WYMIENNIKI CIEPŁA 17 wielkości płyt: od GBS100 do GBS1000 Przyłącza od DN15 do DN100 Powierzchnia wymiany ciepła od 0,08 do 182 m 2 Oznaczenie serii Materiał płyt Materiał łączący Max. ciśnienie Zakres temperatur GBS AISI316 miedź 30 bar od -196 do +200 o C GBH GNS GNS/NP AISI316 miedź 45 bar 40 bar AISI316 nikiel 16 bar XCR SMO254 miedź nikiel 27 bar 16 bar 30 bar od -196 do +150 o C od -196 do +200 o C do +195 o C od -196 do +200 o C od -196 do +200 o C GML AISI316 miedź 70 bar od -196 do +150 o C

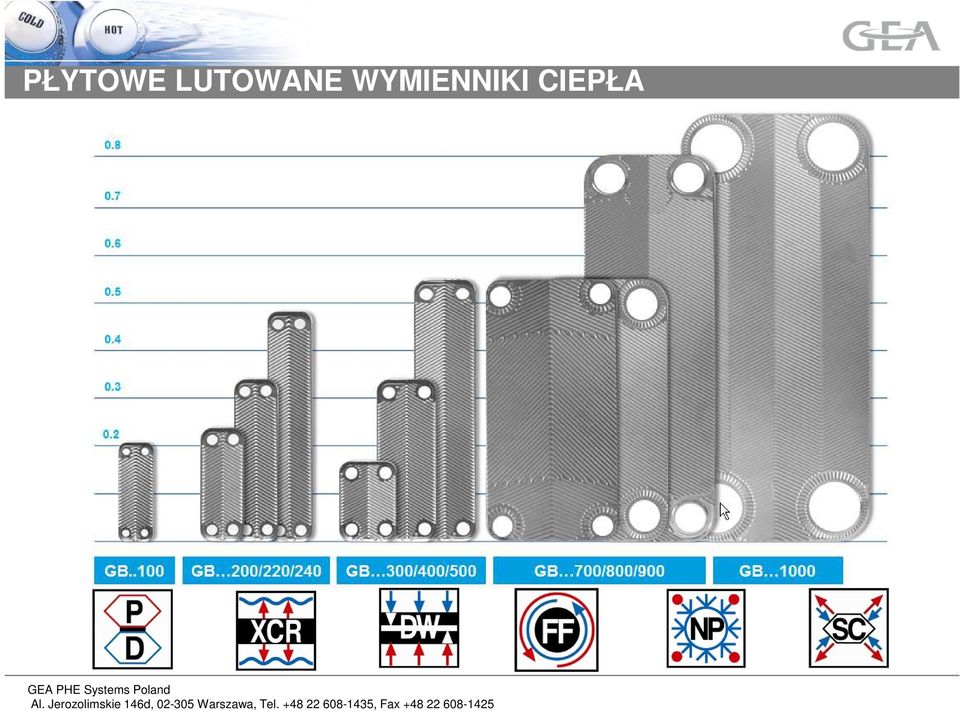

20 PŁYTOWE LUTOWANE WYMIENNIKI CIEPŁA Al. Jerozolimskie Kwiecień d, Warszawa, Tel , Fax

21 PŁYTOWE LUTOWANE WYMIENNIKI CIEPŁA GB112 GB100 GB200 GB220 GB240 GB300 GB400 GB500 GB700 GB800 GB900 GB1000 Powierzchnia płyty m² Wymiary płyty (szer x wysokość) mm 74 x x x x x x x x x x x x 875 Średnica króćców mm /65/ Max. ilośc płyt /100/ /260/ Grubość płyt: 0.3 mm [GB112-GB500] 0.35 mm [GB700-GB900] 0.4 mm [GB1000] Profil tłoczenia płyt: Chevron Materiał płyty czołowej: stal nierdz. AISI304

22 PŁYTOWE LUTOWANE WYMIENNIKI CIEPŁA Konstrukcje specjalne: DW wymienniki lutowane z podwójną płytą materiał płyt: AISI316 lutowane miedzią temperatury do +195 o C dwie serie: GBS-DW 16 bar i GBH-DW 45 bar rozmieszczenie króćców C,Z,X; układy wieloprzejściowe GML GEA Multi Layer wymienniki wysokociśnieniowe materiał płyt: AISI316 lutowane miedzią temperatury od -200 o C do o C ciśnienie do 70 bar

23 PŁYTOWE LUTOWANE WYMIENNIKI CIEPŁA Wymienniki dopasowane do potrzeb = łatwiejszy i szybszy montaż

24 PŁYTOWE LUTOWANE WYMIENNIKI CIEPŁA Akcesoria dla wymienników lutowanych: - izolacje - półśrubunki, kołnierze - podstawy montażowe - uchwyty transportowe

25 Czym zastąpić wymiennik lutowany w układzie C.W.U.? kompaktowy wymiennik uszczelkowy GEA GG Al. Jerozolimskie Kwiecień d, Warszawa, Tel , Fax

26 Kompaktowy wymiennik uszczelkowy GG Al. Jerozolimskie Kwiecień d, Warszawa, Tel , Fax

27 Kompaktowy wymiennik uszczelkowy GG Materiały: - płyty: AISI316 - przyłącza: AISI304 (gwint zew.) - rama (profil czworościenny): S235J2G3 - uszczelki: EPDM, NBR Parametry: - ciśnienie 16 bar - temperatury: od -20 do 140 st. C Podsumowanie: - zwarta kompaktowa budowa, - mniejsza waga w porównaniu z klasycznymi wymiennikami skręcanymi, - brak metali kolorowych używanych do łączenia płyt w wymiennikach lutowanych Al. Jerozolimskie Kwiecień d, Warszawa, Tel , Fax

28 Program doboru wymienników lutowanych i kompaktowych GG Al. Jerozolimskie Kwiecień d, Warszawa, Tel , Fax
