kylfanova 14, 27, 52, 76 i 400 lfanova 14, 27, 52, 76 i 400 - Lutowane płytowe wymienniki ciepła Informacje ogólne lfanova jest pierwszym na świecie, płytowym wymiennikiem ciepła, wykonanym w 100% ze

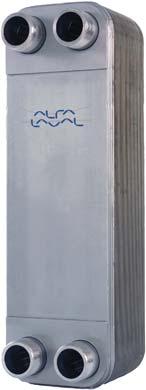

1 kylfanova 14, 27, 52, 76 i 400 lfanova 14, 27, 52, 76 i Lutowane płytowe wymienniki ciepła Informacje ogólne lfanova jest pierwszym na świecie, płytowym wymiennikiem ciepła, wykonanym w 100% ze stali kwasoodpornej Jest on oparty na nowej, rewolucyjnej technologii lfafusion, która jest najwyższym osiągnięciem łączenia elementów wykonanych ze stali kwasoodpornej Wymienniki lfanova są przeznaczone do zastosowań stawiających wysokie wymagania odnośnie czystości, w których jest używany amoniak lub niedozwolone są zanieczyszczenia miedzi i niklu Wymiennik jest wysoce odporny na korozję, aprzeztospełnia wymagania higieniczne i jest przyjazny dla środowiska W porównaniu z oferowaną wydajnością posiada bardzo małe gabaryty Jego konstrukcja może wytrzymać niezwykle wymagające warunki spotykane w zastosowaniach związanych z wymianą ciepła Zastosowania Chłodnictwo: - Chłodzenie oleju sprężarkowego - Skraplanie czynników chłodniczych - Odparowanie czynników chłodniczych - Dochładzanie czynników chłodniczych - Odzyskciepła od czynników chłodniczych - Wymienniki do układów absorpcyjnych Inne główne zastosowania: - Ogrzewanie ciepłej wody użytkowej - Chłodzenie mediów w przemyśle - Chłodzenie oleju hydraulicznego - Chłodzenie laserów - Higieniczne/sanitarne - Chłodzenie i ogrzewanie woda/woda Zasady działania Powierzchnię wymiany ciepła tworzy pakiet cienkich profilowanych metalowych płyt Przestrzenie między płytami oraz otwory umieszczone w narożnikach płyt umożliwiają przepływ czynników wymieniających ciepło, zawsze w przeciwprądzie Czynniki te przepływają przez połączone uszczelki wzdłuż krawędzi płyt Wymienniki są również połączone w punktach, w których stykają się płyty Taka konstrukcja zapewnia jednocześnie odpowiednią wytrzymałość mechaniczną wymiennika Informacje wymagane do przygotowania oferty Wceluumożliwienia przedstawicielom lfa Laval wykonania właściwych obliczeń wymagane są następujące dane: - Natężenie przepływu mediów wymieniających ciepło lub wydajność - Temperatury czynników na zasilaniu i powrocie - Własności fizyczne mediów w funkcji temperatury - Wymagane ciśnienie robocze - Maksymalny dopuszczalny spadek ciśnienia Wykonanie standardowe Pakiet płyt jest umieszczony między płytami zewnętrznymi, czołową i tylną Króćce znajdują się na płycie czołowej lub tylnej Poszczególne płyty pakietu mają charakterystyczne przetłoczenia dla poprawienia efektywności wymiany ciepła i uzyskania ich sztywności Zasada przepływu w płytowym lutowanym wymienniku ciepła lfanova

2 test CE wykres ciśnienie/temperatura (lfanova HP 14) -50ºC Objętość kanału, litry/g 0,02 4,5 m³/h *) Woda przy 5 m/s (prędkość wpołączeniach), standardowe Złącze zewnętrzne gwintu S4 S1 Złącze sweat Złącze wewnętrzne gwintu S3 S2 = 7,6 + n x 2,35/0,30 + n + 0,09 Waga w kg: 0,74+ n x 0,046 (n = liczba płyt)

3 test CE - wykres ciśnienie/temperatura (lfanova HP 27) -50ºC Objętość kanału, litry 0,05 7,5 m³/h *) dla wody przy prędkości w połączeniach 5 m/s standardowe 21 H21 H23 =14+nx2,4 Waga w kg: 1,5 + n x 0,13 (n = liczba płyt)

4 test CE - wykres ciśnienie/temperatura (lfanova HP 52) -50ºC Objętość kanału, litry 0,095 7,5 m³/h *) dla wody przy prędkościwpołączeniach 5 m/s standardowe S4 S1 H H23 S3 S2 =12+nx2,4 Waga w kg: 2,2 + n x 0,23 (n = liczba płyt)

5 test CE - wykres ciśnienie/temperatura (HP 76) -50ºC Objętość kanału, litry 0,25 34 m³/h *) dla wody przy prędkości w połączeniach 5 m/s standardowe 23 D21 J23 = 14 + n x 2,85 Waga w kg: 9,0 + n x 0,44 with feet (n = liczba płyt)

6 Wykres ciśnienia/temperatury, atest PED (lfanova 400) PS (bar/psi) 20 (290) 18 (261) 16 (232) 14 (203) 12 (174) -196 (-321) 75 (167) 125 (257) 175 (347) (437) (482) 350 (662) 450 (842) = S1 - S2 = S3 - S4 550 (1022) Min temperatura -50 C (-58 F) z połączeniami rur wykonanymi ze stali węglowej Wykres ciśnienia/temperatury, atest PED (lfanova HP 400) PS (bar/psi) 30 (348) = S1 - S2 = S3 - S4 C ( F) Wykres ciśnienia/temperatury, atest SME (lfanova 400) PS (PSI/bar) 290 (20) 261 (18) 246 (17) 232 (16) 217 (15) 203 (14) -155 (68) 302 (150) 482 (250) = S1 - S2 = S3 - S4 842 (450) Min temperatura -49 C (-45 F) z połączeniami rur wykonanymi ze stali węglowej Wykres ciśnienia/temperatury, atest PED (lfanova HP 400) PS (PSI/bar) 362 (25) = S1 - S2 = S3 - S4 F ( C) 28 (406) 333 (23) 26 (377) 24 (348) 304 (21) 275 (19) 22 (319) 20 (290) 232 (16) 18 (261) -196 (-321) 75 (167) 125 (257) 175 (347) (437) (482) 400 (752) 500 (932) 550 (1022) Min temperatura -50 C (-58 F) z połączeniami rur wykonanymi ze stali węglowej C ( F) -155 (68) 302 (150) 482 (250) 842 (450) Min temperatura -49 C (-45 F) z połączeniami rur wykonanymi ze stali węglowej F ( C) 390 (1535) 225 (886) 101 (398) Wymiary standardowe Maks liczba płyt: 270 =14+nx2,65/(0,55+nx0,1) Ciężar (przybliżony)kg:44+nx15/(ciężar lb: 97 + n x 3,3) (n = liczba płyt) S4 S (4933) 990 (3898) S3 S2 825 (3248) Objętość na kanał, litry/g 074 (020) Maks wielkość cząsteczek 1,5 mm / (0,06 ) 170 m³/h / 748 GPM) 366 (1441) 466 (1834) 242 (953) 200 (787) (1024) (63) *) Woda przy 5 m/s (16,4 ft/s) (prędkość wpołączeniach) Materiał lutu lfafusion

7 Przykłady złączy Kołnierz Tounge i z rowkiem Kołnierz wodny Rura do wspawania
