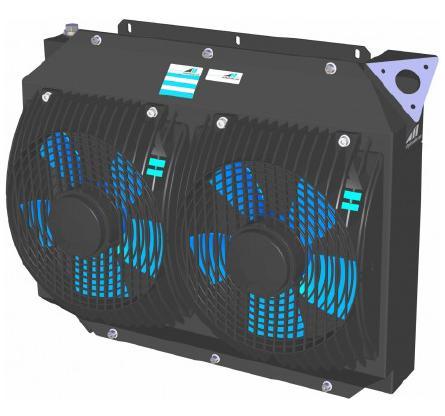

CHŁODNICE OLEJU 1. PRZEZNACZENIE Powietrzne chłodnice oleju firmy ASA Hydraulik to profesjonalne i innowacyjne rozwiązanie do nowoczesnych układów hydraulicznych.

1 CHŁODNICE OLEJU 1. PRZEZNACZENIE Powietrzne chłodnice oleju firmy ASA Hydraulik to profesjonalne i innowacyjne rozwiązanie do nowoczesnych układów hydraulicznych. Główne cechy wyróżniające spośród innych dostępnych na rynku to: innowacyjny system wewnętrznej budowy dla uzyskania najlepszego efektu chłodzenia przy małych gabarytach, wytrzymały solidny korpus, wysokie ciśnienie robocze (26 bar wytrzymałości statycznej) i trwałośd w trudnych warunkach roboczych, niskie spadki ciśnieo od przepływu oleju przez chłodnicę, ciche i wydajne wentylatory, zintegrowany system czujników temperatury i regulatorów do automatycznego załączania pracy wentylatora z funkcją soft-startu, opatentowany system podłączania kródców wlotu i wylotu dla największej wygody kompaktowej zabudowy, zintegrowane zawory By-Pass dla ochrony chłodnicy przed dynamicznym wzrostem ciśnienia wewnętrznego. Chłodnice oleju ASA to obecnie najnowocześniejsza i najsolidniejsza oferta na rynku wypracowana 30 - letnim doświadczeniem producenta. Gwarancją jakości są nowoczesne fabryki w Stanach Zjednoczonych i Austrii. Dbamy o to by na rynku polskim oferowad chłodnice ASA w konkurencyjnych cenach i krótkich terminach dostaw z naszego magazynu w Bydgoszczy.

Oferta dostępna w krótkich terminach dostawy z magazynu w Bydgoszczy obejmuje chłodnice z silnikami elektrycznymi prądu stałego 12VDC lub 24VDC oraz prądu zmiennego 230V-50Hz.

2 Oferta dostępna w krótkich terminach dostawy z magazynu w Bydgoszczy obejmuje chłodnice z silnikami elektrycznymi prądu stałego 12VDC lub 24VDC oraz prądu zmiennego 230V-50Hz. Ponadto oferujemy chłodnice z silnikami hydraulicznymi lub same radiatory. Szczególnie polecamy unikalne na rynku kompaktowe zespoły chłodzące serii ASA-CC do bocznikowego chłodzenia oleju z pompą hydrauliczną zabudowaną na osi silnika elektrycznego od napędu wentylatora. Układ może byd wyposażony w filtr powrotny. Jest to rozwiązanie dedykowane dla układów, w których normalny strumieo powrotny jest zmienny i występują silne pulsacje ciśnienia. Zastosowanie bocznikowego chłodzenia ze stałym przepływem oleju gwarantuje długotrwałą i bezawaryjną pracę chłodnicy.

3 2. DANE TECHNICZNE

4 Uwagi: 1. Powyższa specyfikacja ma wyłącznie charakter zawężony zawiera pozycje dostępne w krótkich terminach dostawy. Pełna oferta zawiera chłodnice o mniejszych lub większych wymiarach oraz wszystkie wersje napędu wentylatora: 12VDC, 24VDC,230/400VAC, napęd silnikiem hydraulicznym. 2. Przepływ min to parametr, przy którym gwarantowana jest moc chłodzenia. 3. Dane podawane dla oleju hydraulicznego o lepkości 46cSt.

5 3. WYMIARY Powietrzna chłodnica oleju hydraulicznego ASA-TT06

6 Powietrzna chłodnica oleju hydraulicznego ASA-0075

7 Powietrzna chłodnica oleju hydraulicznego ASA VDC 24VDC

8 Powietrzna chłodnica oleju hydraulicznego ASA /400VAC

9 Powietrzna chłodnica oleju hydraulicznego ASA-0177

10 Powietrzna chłodnica oleju hydraulicznego ASA-0257

11 Powietrzna chłodnica oleju hydraulicznego ASA-0367 silnik elektryczny 230/400V 50Hz

12 Powietrzna chłodnica oleju hydraulicznego ASA-0367 silnik elektryczny 11 cm obr/min

Kompaktowe zespoły chłodzące serii ASA-CC ASA 0075 CC ASA 0115 CC ASA 0176 CC ASA 0256 CC A [mm] 410 430 530 635 B

250 260 J [mm] 380 390 490 560 K [mm] 284 366 442 542 L [mm] 443 ±20 495 ±20 530 ±20 540 ±20 M [mm] 300 386 462 562 N

13 Kompaktowe zespoły chłodzące serii ASA-CC ASA 0075 CC ASA 0115 CC ASA 0176 CC ASA 0256 CC A [mm] B [mm] C [mm] D [mm] F [mm] G3/4 ASA-NG25 ASA-NG32 ASA-NG40 H [mm] J [mm] K [mm] L [mm] 443 ± ± ± ±20 M [mm] N [mm] O [mm] Ø9 Ø11 Ø11 Ø11 P [mm] Ø9 Ø11 Ø11 Ø11 R [mm] S [mm] T [mm]

Jest powszechnie używany do chłodzenia oleju hydraulicznego oraz oleju smarnego, może byd również

14 Wodne chłodnice oleju Płytowy wymiennik ciepła Płytowy wymiennik ciepła jest przeznaczony zarówno do chłodzenia jak i ogrzewania. Jest powszechnie używany do chłodzenia oleju hydraulicznego oraz oleju smarnego, może byd również wykorzystany do wody, powietrza, pary i gazu. Korzyści ze stosowania płytowych wymienników ciepła ASA: Wytrzymałośd Niewielkie rozmiary Niski koszt Bezpieczeostwo

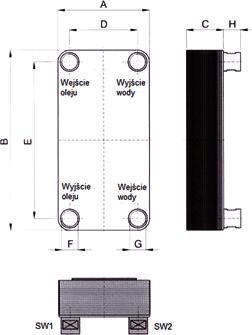

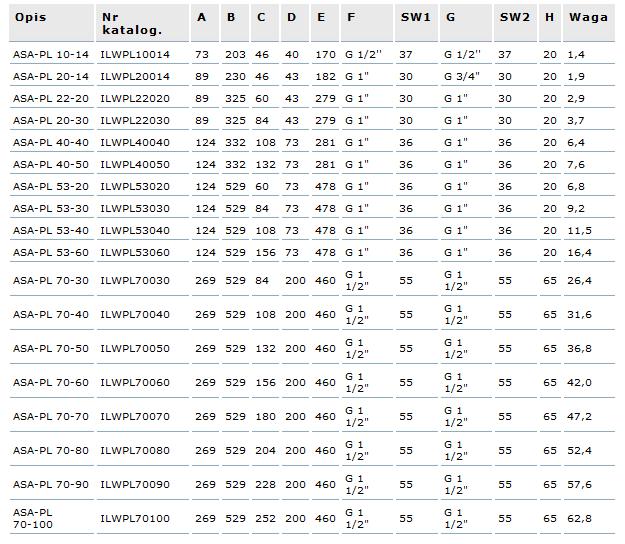

15 Wymiary

17 4. AKCESORIA ILLZTH4767 -Wyłącznik temperaturowy 50 C, IP67 ILLZTH4765 -Wyłącznik temperaturowy 50 C, IP65

18 ILLZTC12 - Regulator temperatury 12VDC Cechy: łagodny rozruch silnika wentylatora, max prąd rozruchowy nie przekracza prądu nominalnego więcej niż 10%, max moc silnika wentylatora 310W, max prąd silnika wentylatora: 21A, napięcie zasilania: 9-15VDC, załącza automatycznie wentylator zależnie od temperatury oleju w konfiguracji z wyłącznikiem temperaturowym typu ILLZTH4767, reguluje prędkośd wentylatora zależnie od temperatury oleju w konfiguracji z czujnikiem temperatury ILLZTT5067, zabezpieczenie silnika przed odwrotną polaryzacją napięcia, przeciążeniem i przegrzaniem, pracuje w temperaturach: -20 C do + 70 C, podłączenie typu DT 04-2, stopieo ochrony IP67, zalecany bezpiecznik 25A. ILLZTC24 - Regulator temperatury 24VDC

Cechy: łagodny rozruch silnika wentylatora, max prąd rozruchowy nie przekracza prądu nominalnego więcej niż 10%, max moc silnika wentylatora 340W, max prąd silnika wentylatora: 12A, napięcie

19 Cechy: łagodny rozruch silnika wentylatora, max prąd rozruchowy nie przekracza prądu nominalnego więcej niż 10%, max moc silnika wentylatora 340W, max prąd silnika wentylatora: 12A, napięcie zasilania: 18-32VDC, załącza automatycznie wentylator zależnie od temperatury oleju w konfiguracji z wyłącznikiem temperaturowym typu ILLZTH4767, reguluje prędkośd wentylatora zależnie od temperatury oleju w konfiguracji z czujnikiem temperatury ILLZTT5067, zabezpieczenie silnika przed odwrotną polaryzacją napięcia, przeciążeniem i przegrzaniem, pracuje w temperaturach: -20 C do + 85 C, podłączenie typu DT 04-2, stopieo ochrony IP67, zalecany bezpiecznik 16A. ILLZTT5067 Czujnik temperatury 45 C - 55 C, IP67 do użytku z regulatorem temperatury ILLZTC12 lub ILLZTC24, prędkośd wentylatora jest zależna od temperatury oleju.
