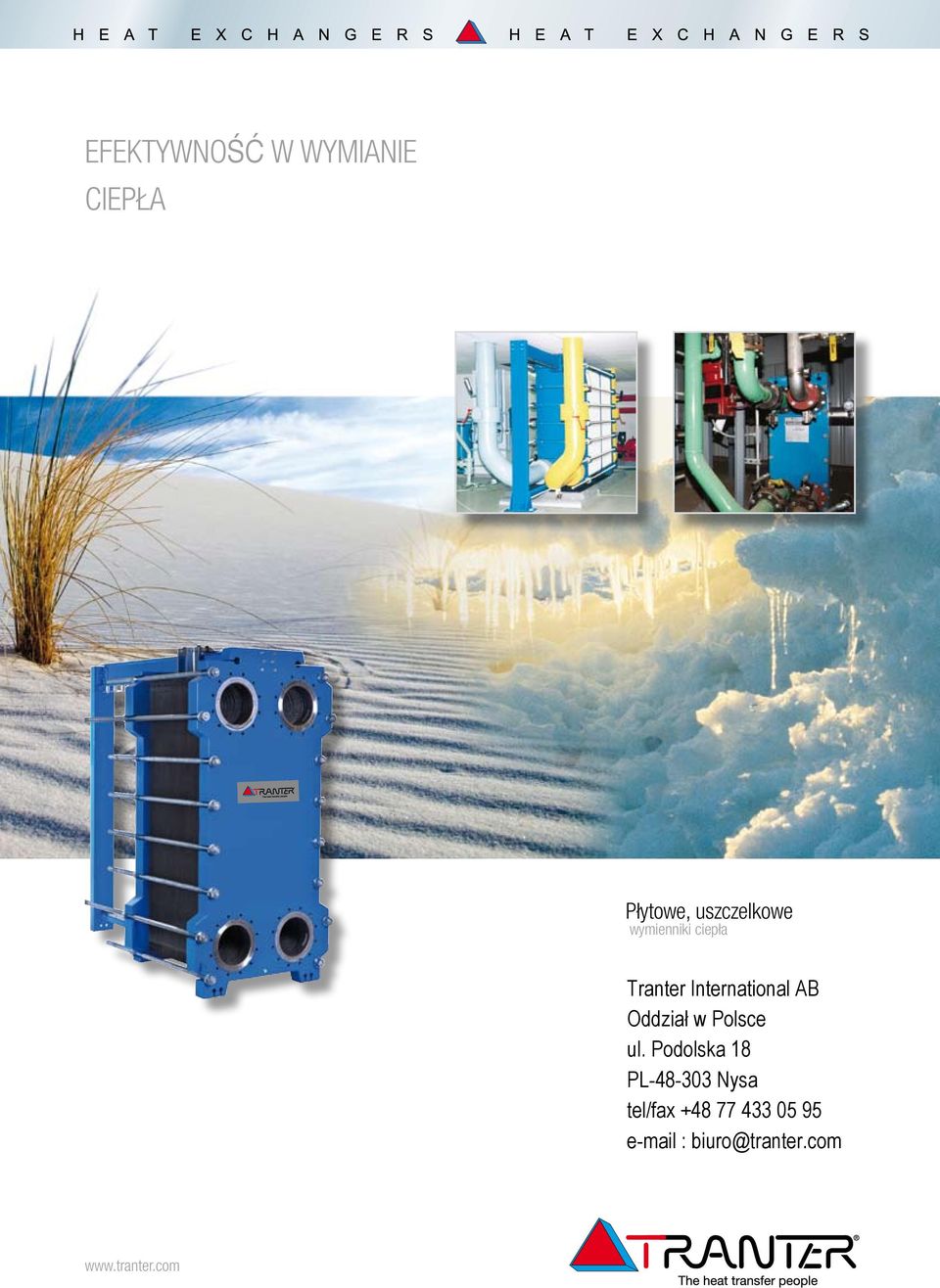

1 Efektywność w wymianie ciepła Płytowe, uszczelkowe wymienniki ciepła

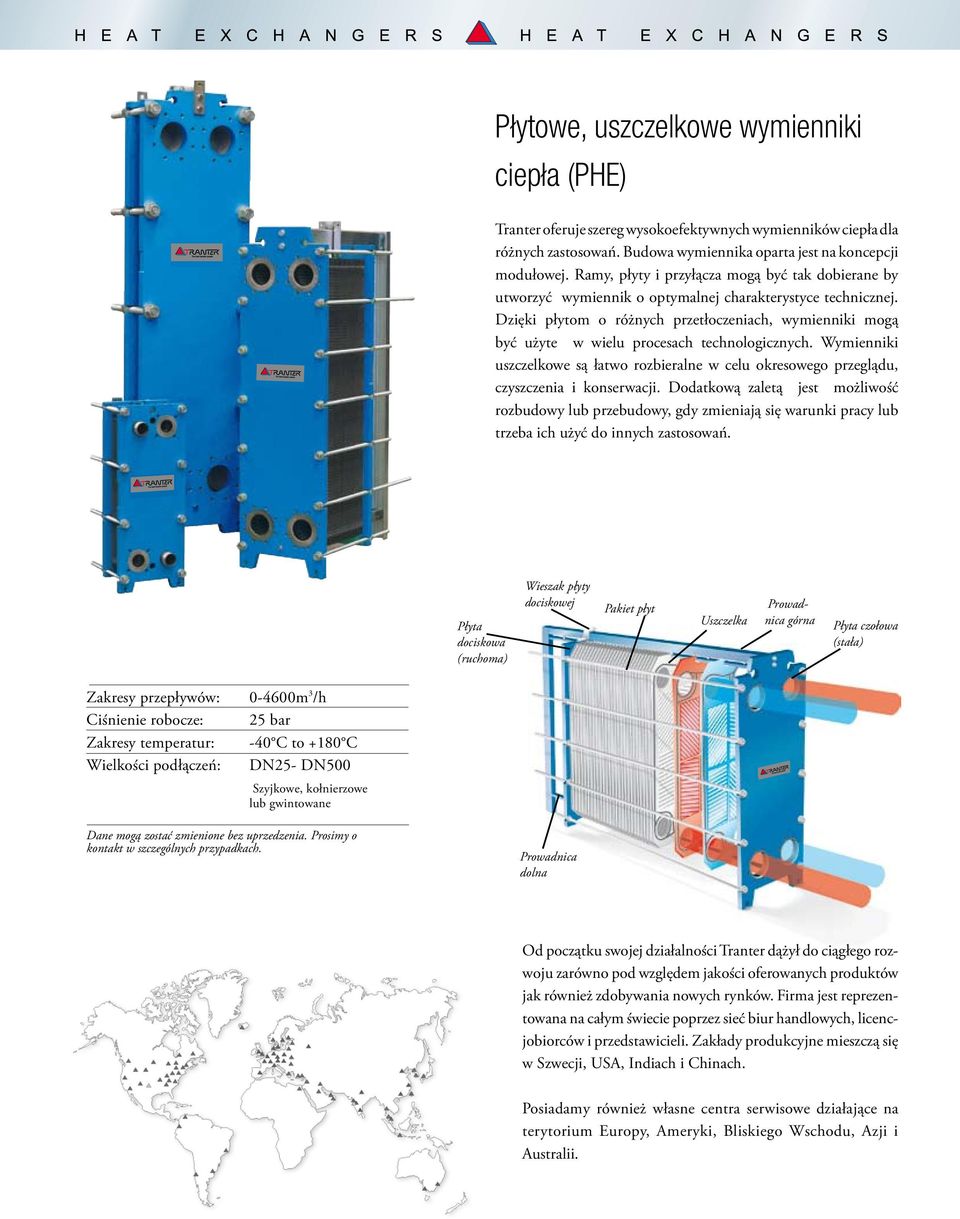

2 Płytowe, uszczelkowe wymienniki ciepła (PHE) Tranter oferuje szereg wysokoefektywnych wymienników ciepła dla różnych zastosowań. Budowa wymiennika oparta jest na koncepcji modułowej. Ramy, płyty i przyłącza mogą być tak dobierane by utworzyć wymiennik o optymalnej charakterystyce technicznej. Dzięki płytom o różnych przetłoczeniach, wymienniki mogą być użyte w wielu procesach technologicznych. Wymienniki uszczelkowe są łatwo rozbieralne w celu okresowego przeglądu, czyszczenia i konserwacji. Dodatkową zaletą jest możliwość rozbudowy lub przebudowy, gdy zmieniają się warunki pracy lub trzeba ich użyć do innych zastosowań. Płyta dociskowa (ruchoma) Wieszak płyty dociskowej Pakiet płyt Uszczelka Prowadnica górna Płyta czołowa (stała) Zakresy przepływów: m 3 /h Ciśnienie robocze: 25 bar Zakresy temperatur: -40 C to +180 C Wielkości podłączeń: DN25- DN500 Szyjkowe, kołnierzowe lub gwintowane Dane mogą zostać zmienione bez uprzedzenia. Prosimy o kontakt w szczególnych przypadkach. Prowadnica dolna Od początku swojej działalności Tranter dążył do ciągłego rozwoju zarówno pod względem jakości oferowanych produktów jak również zdobywania nowych rynków. Firma jest reprezentowana na całym świecie poprzez sieć biur handlowych, licencjobiorców i przedstawicieli. Zakłady produkcyjne mieszczą się w Szwecji, USA, Indiach i Chinach. Posiadamy również własne centra serwisowe działające na terytorium Europy, Ameryki, Bliskiego Wschodu, Azji i Australii.

3 Płyty GX (System Ultraflex) Płyta wymiennikowa to główny element wymiennika przez który odbywa się przekazywanie ciepła od medium gorącego do zimnego. Miedzy płytami znajdują się uszczelki które dzięki swojemu specjalnemu kształtowi kierują media do sąsiednich kanałów. W układach w których przepływy obu mediów różnią się a określone, dopuszczalne spadki ciśnień są takie same dla obu strumieni, Tranter oferuje wymienniki zbudowane w oparciu o płyty serii GX. Płyty systemu Ultraflex firmy Tranter pozwalają na tworzenie różnych typów kanałów. Każdy z nich posiada inną charakterystykę cieplno-przepływową, przy czym w jednym wymienniku mogą występować różne kanały. Pozwala to na asymetryczną budowę wymiennika, co z kolei ułatwia optymalny jego dobór pod względem strat ciśnienia i powierzchni wymiany. Opatentowana jest również konstrukcja uszczelnienia. Uszczelka w płytach systemu Ultraflex znajduje się w symetrycznym zamku tworzonym przez sąsiednie płyty. Uniemożliwia to wzajemne przemieszczanie się płyt. Płyty high-theta Płyty Low-theta Płyty termiczne GX systemu Ultraflex produkowane jako typ H lub L, dla każdego rozmiaru pozwalają stworzyć sześć typów kanałów przepływu o różnych charakterystykach cieplno-hydraulicznych. HS HD MS System Ultraflex pozwala na asymetryczną charakterystykę wymiennika po stronie pierwotnej i wtórnej, co ma decydujący wpływ na efektywną wymianę ciepła. LS LD MD

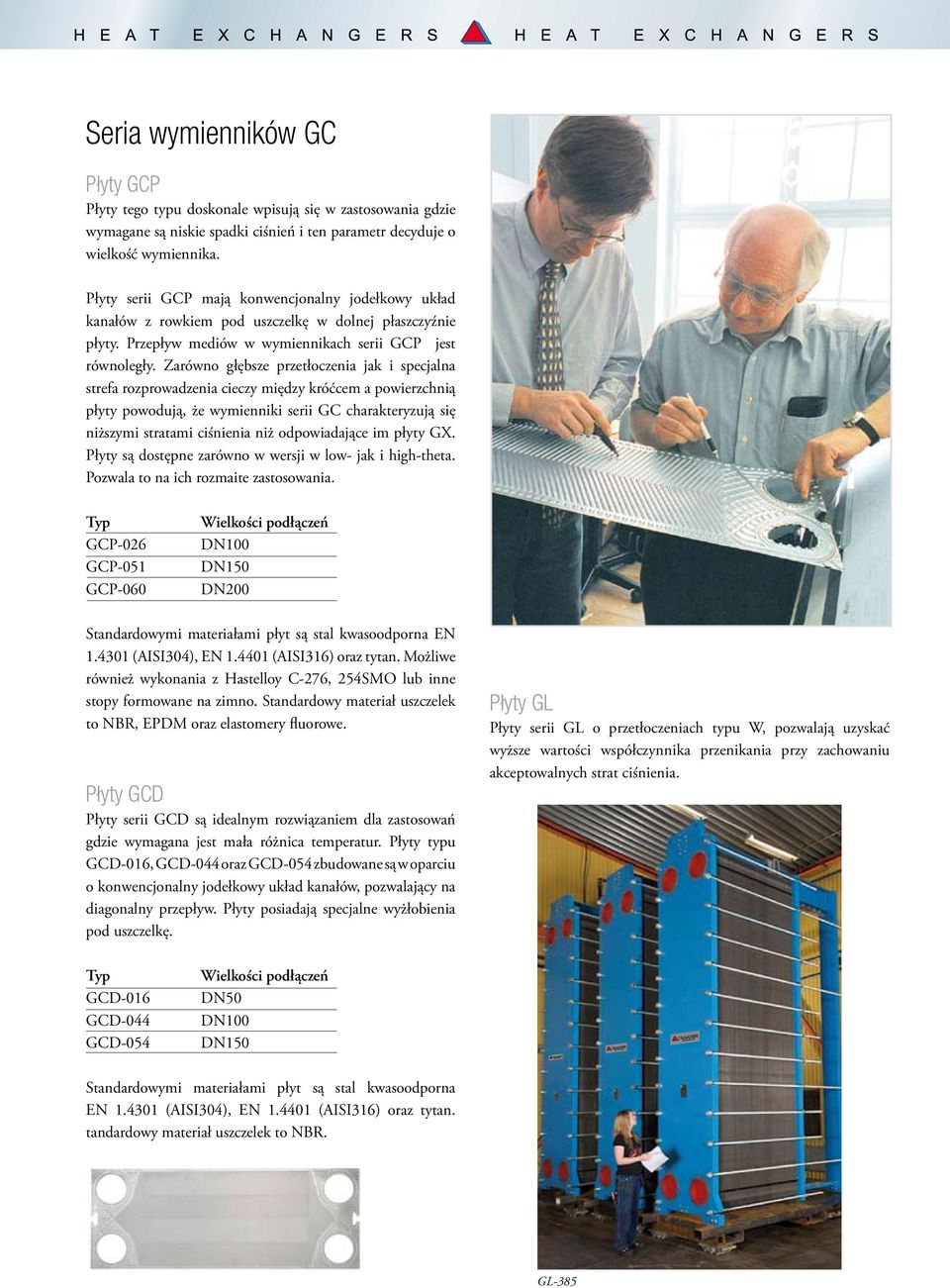

4 Seria wymienników GC Płyty GCP Płyty tego typu doskonale wpisują się w zastosowania gdzie wymagane są niskie spadki ciśnień i ten parametr decyduje o wielkość wymiennika. Płyty serii GCP mają konwencjonalny jodełkowy układ kanałów z rowkiem pod uszczelkę w dolnej płaszczyźnie płyty. Przepływ mediów w wymiennikach serii GCP jest równoległy. Zarówno głębsze przetłoczenia jak i specjalna strefa rozprowadzenia cieczy między króćcem a powierzchnią płyty powodują, że wymienniki serii GC charakteryzują się niższymi stratami ciśnienia niż odpowiadające im płyty GX. Płyty są dostępne zarówno w wersji w low- jak i high-theta. Pozwala to na ich rozmaite zastosowania. Typ GCP-026 GCP-051 GCP-060 Wielkości podłączeń DN100 DN150 DN200 Standardowymi materiałami płyt są stal kwasoodporna EN (AISI304), EN (AISI316) oraz tytan. Możliwe również wykonania z Hastelloy C-276, 254SMO lub inne stopy formowane na zimno. Standardowy materiał uszczelek to NBR, EPDM oraz elastomery fluorowe. Płyty GCD Płyty serii GCD są idealnym rozwiązaniem dla zastosowań gdzie wymagana jest mała różnica temperatur. Płyty typu GCD-016, GCD-044 oraz GCD-054 zbudowane są w oparciu o konwencjonalny jodełkowy układ kanałów, pozwalający na diagonalny przepływ. Płyty posiadają specjalne wyżłobienia pod uszczelkę. Płyty GL Płyty serii GL o przetłoczeniach typu W, pozwalają uzyskać wyższe wartości współczynnika przenikania przy zachowaniu akceptowalnych strat ciśnienia. Typ GCD-016 GCD-044 GCD-054 Wielkości podłączeń DN50 DN100 DN150 Standardowymi materiałami płyt są stal kwasoodporna EN (AISI304), EN (AISI316) oraz tytan. tandardowy materiał uszczelek to NBR. GL-385

5 Płyty GFP (szerokokanałowe) Mniej zanieczyszczeń i postojów Wymienniki płytowe typu GF o głęboko tłoczonych płytach mają zastosowanie w instalacjach odzysku ciepła w różnych dziedzinach przemysłu, m.in. zakładach papierniczych i celulozowych, cukrowniach, a także w zakładach chemicznych, tekstylnych i w technologiach produkcji bioetanolu. Płyty są dostępne w pięciu następujących wielkościach: Typ Ciśnienie Wielkości podłaczeń bar DN GFP GFP GFP GFP GFP Materiały płyt Standardowymi materiałami płyt są stal kwasoodporna EN (AISI304), EN (AISI316). Możliwe również wykonania w Hastelloy C-276, 254SMO lub inne stopy formowane na zimno. Materiały uszczelek Uszczelki NBR lub EPDM są dostępne jako standard. Wielkość kanału Max.wielkość cząstek Wąski 3,5 mm Średni 7,1 mm Szeroki 10,1 mm GFP-205, GFP-187, GFP-145, GFP-097 i GFP-057. Szeroki/Wąski Średni/Średni

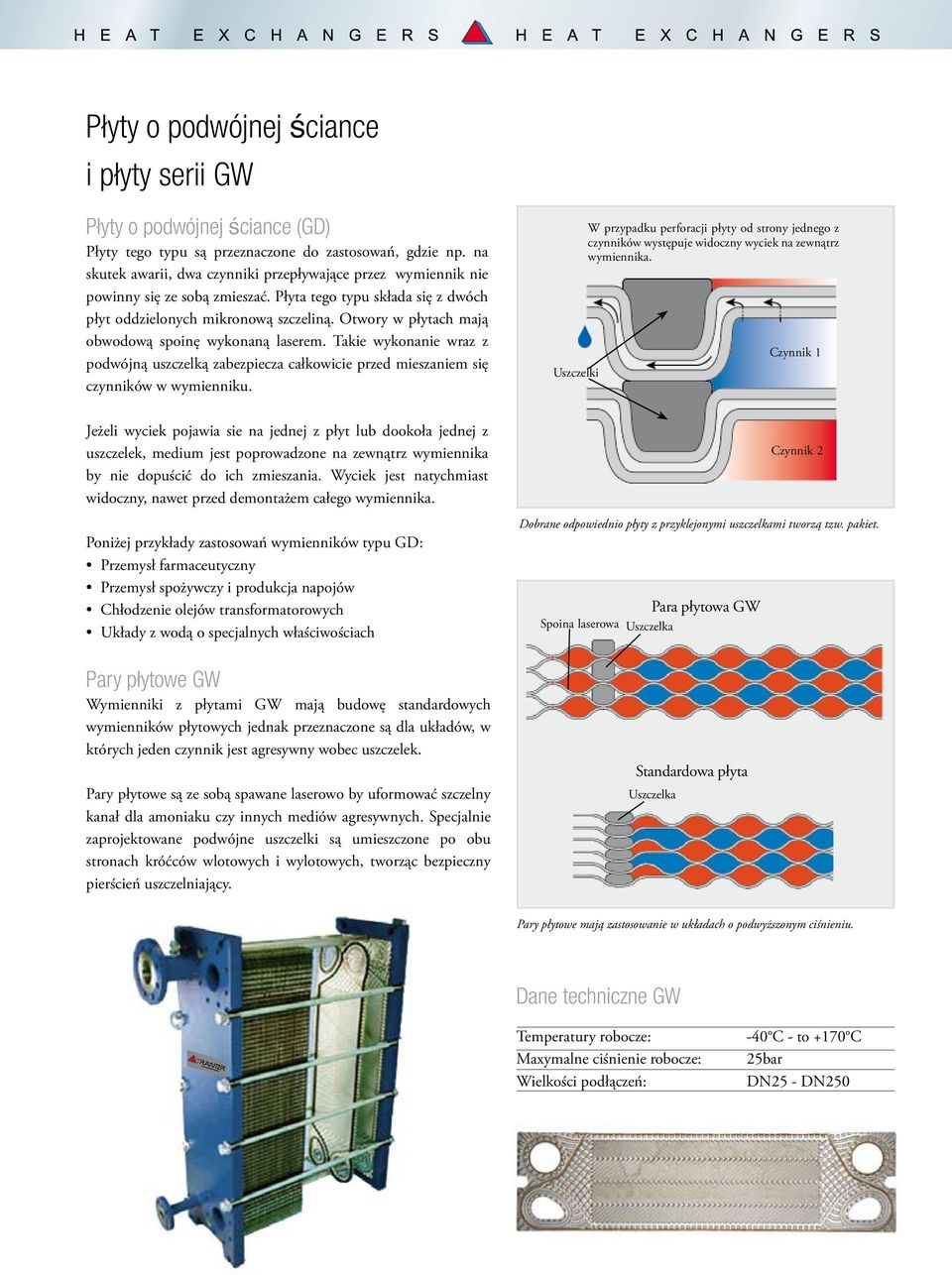

6 Płyty o podwójnej ściance i płyty serii GW Płyty o podwójnej ściance (GD) Płyty tego typu są przeznaczone do zastosowań, gdzie np. na skutek awarii, dwa czynniki przepływające przez wymiennik nie powinny się ze sobą zmieszać. Płyta tego typu składa się z dwóch płyt oddzielonych mikronową szczeliną. Otwory w płytach mają obwodową spoinę wykonaną laserem. Takie wykonanie wraz z podwójną uszczelką zabezpiecza całkowicie przed mieszaniem się czynników w wymienniku. Uszczelki W przypadku perforacji płyty od strony jednego z czynników występuje widoczny wyciek na zewnątrz wymiennika. Czynnik 1 Jeżeli wyciek pojawia sie na jednej z płyt lub dookoła jednej z uszczelek, medium jest poprowadzone na zewnątrz wymiennika by nie dopuścić do ich zmieszania. Wyciek jest natychmiast widoczny, nawet przed demontażem całego wymiennika. Poniżej przykłady zastosowań wymienników typu GD: Przemysł farmaceutyczny Przemysł spożywczy i produkcja napojów Chłodzenie olejów transformatorowych Układy z wodą o specjalnych właściwościach Pary płytowe GW Wymienniki z płytami GW mają budowę standardowych wymienników płytowych jednak przeznaczone są dla układów, w których jeden czynnik jest agresywny wobec uszczelek. Pary płytowe są ze sobą spawane laserowo by uformować szczelny kanał dla amoniaku czy innych mediów agresywnych. Specjalnie zaprojektowane podwójne uszczelki są umieszczone po obu stronach króćców wlotowych i wylotowych, tworząc bezpieczny pierścień uszczelniający. Czynnik 2 Dobrane odpowiednio płyty z przyklejonymi uszczelkami tworzą tzw. pakiet. Spoina laserowa Uszczelka Para płytowa GW Standardowa płyta Uszczelka Pary płytowe mają zastosowanie w układach o podwyższonym ciśnieniu. Dane techniczne GW Temperatury robocze: Maxymalne ciśnienie robocze: Wielkości podłączeń: -40 C - to +170 C 25bar DN25 - DN250

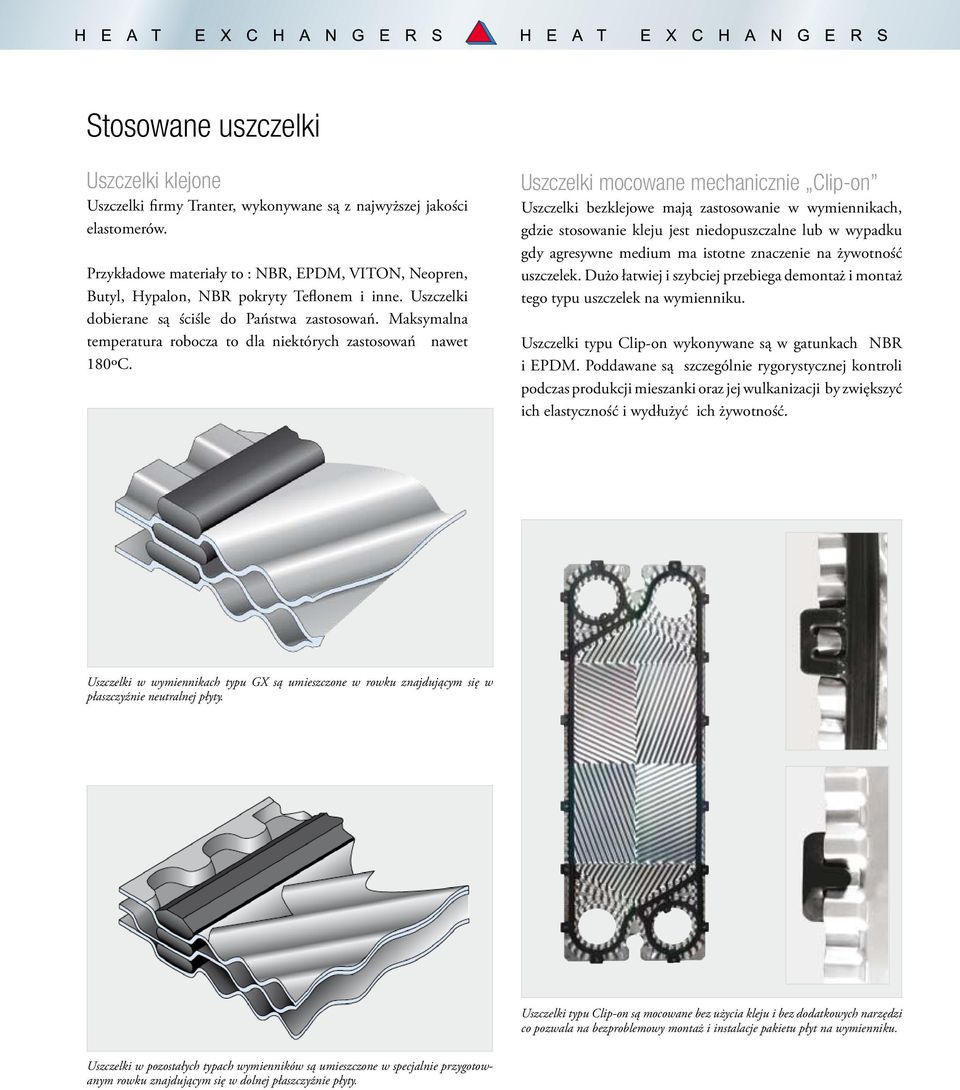

7 Stosowane uszczelki Uszczelki klejone Uszczelki firmy Tranter, wykonywane są z najwyższej jakości elastomerów. Przykładowe materiały to : NBR, EPDM, VITON, Neopren, Butyl, Hypalon, NBR pokryty Teflonem i inne. Uszczelki dobierane są ściśle do Państwa zastosowań. Maksymalna temperatura robocza to dla niektórych zastosowań nawet 180ºC. Uszczelki mocowane mechanicznie Clip-on Uszczelki bezklejowe mają zastosowanie w wymiennikach, gdzie stosowanie kleju jest niedopuszczalne lub w wypadku gdy agresywne medium ma istotne znaczenie na żywotność uszczelek. Dużo łatwiej i szybciej przebiega demontaż i montaż tego typu uszczelek na wymienniku. Uszczelki typu Clip-on wykonywane są w gatunkach NBR i EPDM. Poddawane są szczególnie rygorystycznej kontroli podczas produkcji mieszanki oraz jej wulkanizacji by zwiększyć ich elastyczność i wydłużyć ich żywotność. Uszczelki w wymiennikach typu GX są umieszczone w rowku znajdującym się w płaszczyźnie neutralnej płyty. Uszczelki typu Clip-on są mocowane bez użycia kleju i bez dodatkowych narzędzi co pozwala na bezproblemowy montaż i instalacje pakietu płyt na wymienniku. Uszczelki w pozostałych typach wymienników są umieszczone w specjalnie przygotowanym rowku znajdującym się w dolnej płaszczyźnie płyty.

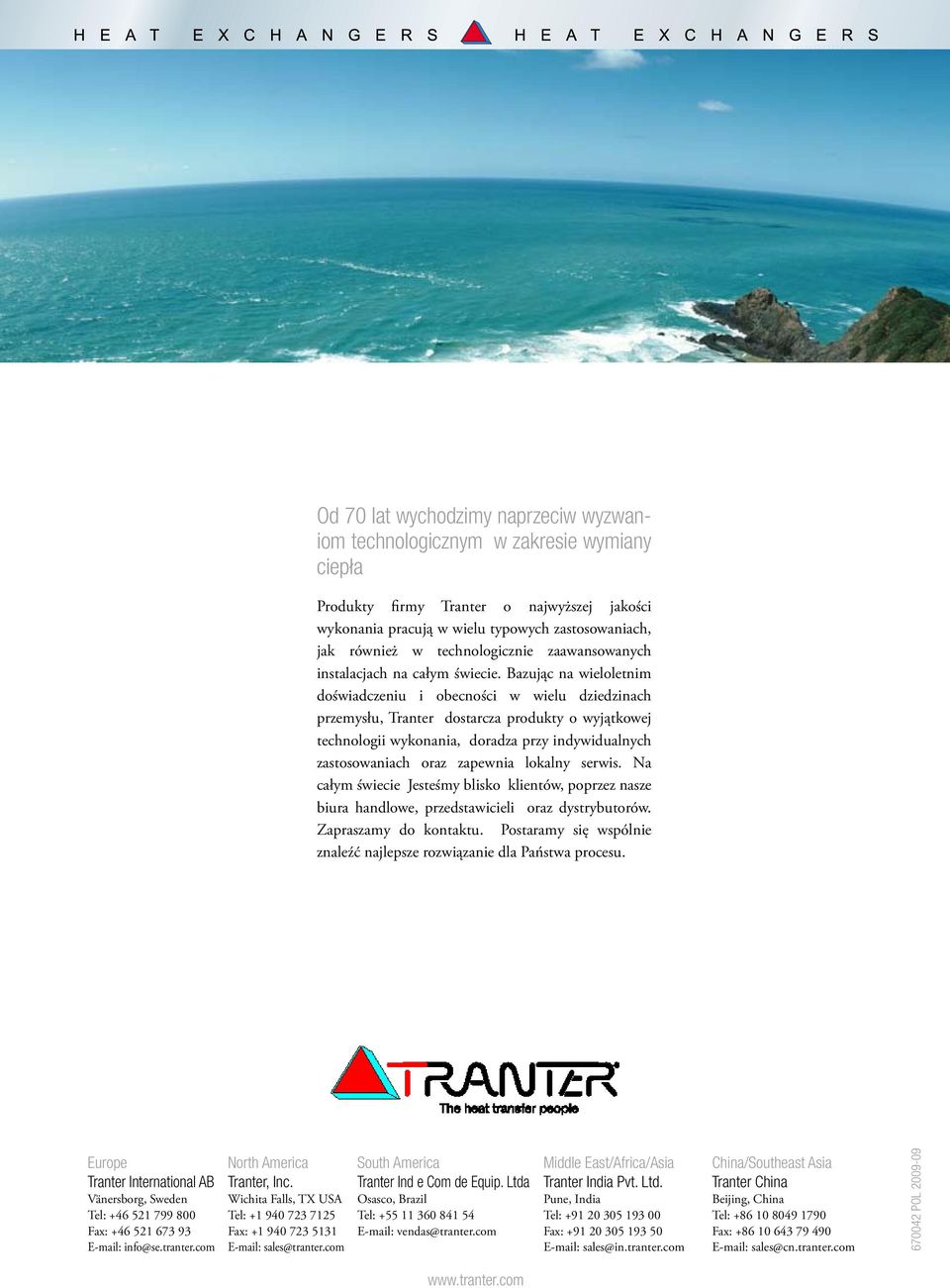

8 Od 70 lat wychodzimy naprzeciw wyzwaniom technologicznym w zakresie wymiany ciepła Produkty firmy Tranter o najwyższej jakości wykonania pracują w wielu typowych zastosowaniach, jak również w technologicznie zaawansowanych instalacjach na całym świecie. Bazując na wieloletnim doświadczeniu i obecności w wielu dziedzinach przemysłu, Tranter dostarcza produkty o wyjątkowej technologii wykonania, doradza przy indywidualnych zastosowaniach oraz zapewnia lokalny serwis. Na całym świecie Jesteśmy blisko klientów, poprzez nasze biura handlowe, przedstawicieli oraz dystrybutorów. Zapraszamy do kontaktu. Postaramy się wspólnie znaleźć najlepsze rozwiązanie dla Państwa procesu. Europe Tranter International AB Vänersborg, Sweden Tel: Fax: info@se.tranter.com North America Tranter, Inc. Wichita Falls, TX USA Tel: Fax: sales@tranter.com South America Tranter Ind e Com de Equip. Ltda Osasco, Brazil Tel: vendas@tranter.com Middle East/Africa/Asia Tranter India Pvt. Ltd. Pune, India Tel: Fax: sales@in.tranter.com China/Southeast Asia Tranter China Beijing, China Tel: Fax: sales@cn.tranter.com POL
