(12) OPIS PATENTOWY (19) PL

Transkrypt

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (21) Numer zgłoszenia: (22) Data zgłoszenia: (86)Data i numer zgłoszenia międzynarodowego' , PCT/US95/13486 (87) Data i numer publikacji zgłoszenia międzynarodowego: , W096/12090, PCT Gazette nr 18/96 (11) (13) B1 ( 5 1) IntCl7 F01B 9/08 (54) Urządzenie do przetwarzania energii liniowej w energię obrotową (30) Pierwszeństwo : ,US,08/ (73) Uprawniony z patentu: THERMAL DYNAMICS INC, Adel, US (43) Zgłoszenie ogłoszono: BUP 20/97 (72) Twórca wynalazku: Edward L. Simonds, Adel, US (45) O udzieleniu patentu ogłoszono: WUP 10/00 (74) Pełnomocnik: Grabowski Andrzej, Biuro Patentów Licencji i Znaków Towarowych PL B1 (57) 1. Urządzenie do przetwarzania energii liniowej w energię obrotową, które ma źródło liniowej energii wejściowej, znamienne tym, że źródło energii w yjściowej (12) dołączone jest do korbowodu (24, 95; 24; 24A; 24B) z uzębieniem, przy czym korbowód (24B) jest sprzężony z pierwszym wyjściowym wałem napędowym (30B), który ma pierwsze koło zębate (32B) sprzężone z kołem zębatym (34B) drugiego wyjściowego wału napędowego (36B), przy czym wały napędowe pierwszy i drugi (30B, 36B) są połączone z korbowodem (24B) poprzez sprzęgła jednokierunkowe (28, 40;130,132:130,132). Fig.2

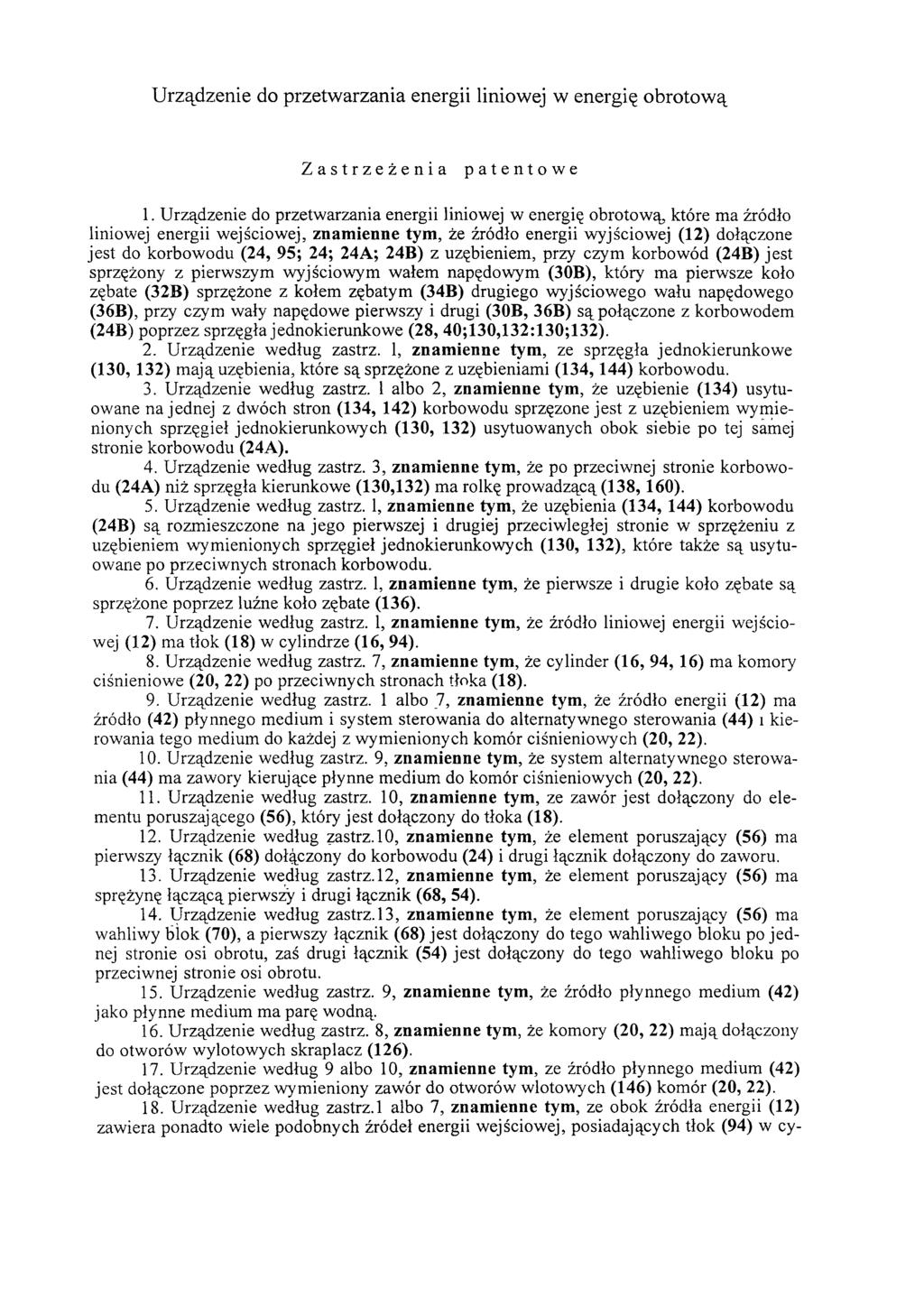

2 Urządzenie do przetwarzania energii liniowej w energię obrotową Zastrzeżenia patentowe 1. Urządzenie do przetwarzania energii liniowej w energię obrotową, które ma źródło liniowej energii wejściowej, znamienne tym, że źródło energii wyjściowej (12) dołączone jest do korbowodu (24, 95; 24; 24A; 24B) z uzębieniem, przy czym korbowód (24B) jest sprzężony z pierwszym wyjściowym wałem napędowym (30B), który ma pierwsze koło zębate (32B) sprzężone z kołem zębatym (34B) drugiego wyjściowego wału napędowego (36B), przy czym wały napędowe pierwszy i drugi (30B, 36B) są połączone z korbowodem (24B) poprzez sprzęgła jednokierunkowe (28, 40;130,132:130;132). 2. Urządzenie według zastrz. 1, znamienne tym, ze sprzęgła jednokierunkowe (130, 132) m ają uzębienia, które są sprzężone z uzębieniami (134,144) korbowodu. 3. Urządzenie według zastrz. 1 albo 2, znamienne tym, że uzębienie (134) usytuowane na jednej z dwóch stron (134, 142) korbowodu sprzęzone jest z uzębieniem wymienionych sprzęgieł jednokierunkowych (130, 132) usytuowanych obok siebie po tej samej stronie korbowodu (24A). 4. Urządzenie według zastrz. 3, znamienne tym, że po przeciwnej strome korbowodu (24A) niż sprzęgła kierunkowe (130,132) ma rolkę prowadzącą (138, 160). 5. Urządzenie według zastrz. 1, znamienne tym, że uzębienia (134, 144) korbowodu (24B) są rozmieszczone na jego pierwszej i drugiej przeciwległej stronie w sprzężeniu z uzębieniem wymienionych sprzęgieł jednokierunkowych (130, 132), które także są usytuowane po przeciwnych stronach korbowodu. 6. Urządzenie według zastrz. 1, znamienne tym, że pierwsze i drugie koło zębate są sprzężone poprzez luźne koło zębate (136). 7. Urządzenie według zastrz. 1, znamienne tym, że źródło liniowej energii wejściowej (12) ma tłok (18) w cylindrze (16, 94). 8. Urządzenie według zastrz. 7, znamienne tym, że cylinder (16, 94, 16) ma komory ciśnieniowe (20, 22) po przeciwnych stronach tłoka (18). 9. Urządzenie według zastrz. 1 albo 7, znamienne tym, że źródło energii (12) ma źródło (42) płynnego medium i system sterowania do alternatywnego sterowania (44) i kierowania tego medium do każdej z wymienionych komór ciśnieniowych (20, 22). 10. Urządzenie według zastrz. 9, znamienne tym, że system alternatywnego sterowania (44) ma zawory kierujące płynne medium do komór ciśnieniowych (20, 22). 11. Urządzenie według zastrz. 10, znamienne tym, ze zawór jest dołączony do elementu poruszającego (56), który jest dołączony do tłoka (18). 12. Urządzenie według zastrz.10, znamienne tym, że element poruszający (56) ma pierwszy łącznik (68) dołączony do korbowodu (24) i drugi łącznik dołączony do zaworu. 13. Urządzenie według zastrz.12, znamienne tym, że element poruszający (56) ma sprężynę łączącą pierwszy i drugi łącznik (68, 54). 14. Urządzenie według zastrz. 13, znamienne tym, że element poruszający (56) ma wahliwy blok (70), a pierwszy łącznik (68) jest dołączony do tego wahliwego bloku po jednej stronie osi obrotu, zaś drugi łącznik (54) jest dołączony do tego wahliwego bloku po przeciwnej stronie osi obrotu. 15. Urządzenie według zastrz. 9, znamienne tym, że źródło płynnego medium (42) jako płynne medium ma parę wodną. 16. Urządzenie według zastrz. 8, znamienne tym, że komory (20, 22) mają dołączony do otworów wylotowych skraplacz (126). 17. Urządzenie według 9 albo 10, znamienne tym, ze źródło płynnego medium (42) jest dołączone poprzez wymieniony zawór do otworów wlotowych (146) komór (20, 22). 18. Urządzenie według zastrz.1 albo 7, znamienne tym, ze obok źródła energii (12) zawiera ponadto wiele podobnych źródeł energii wejściowej, posiadających tłok (94) w cy-

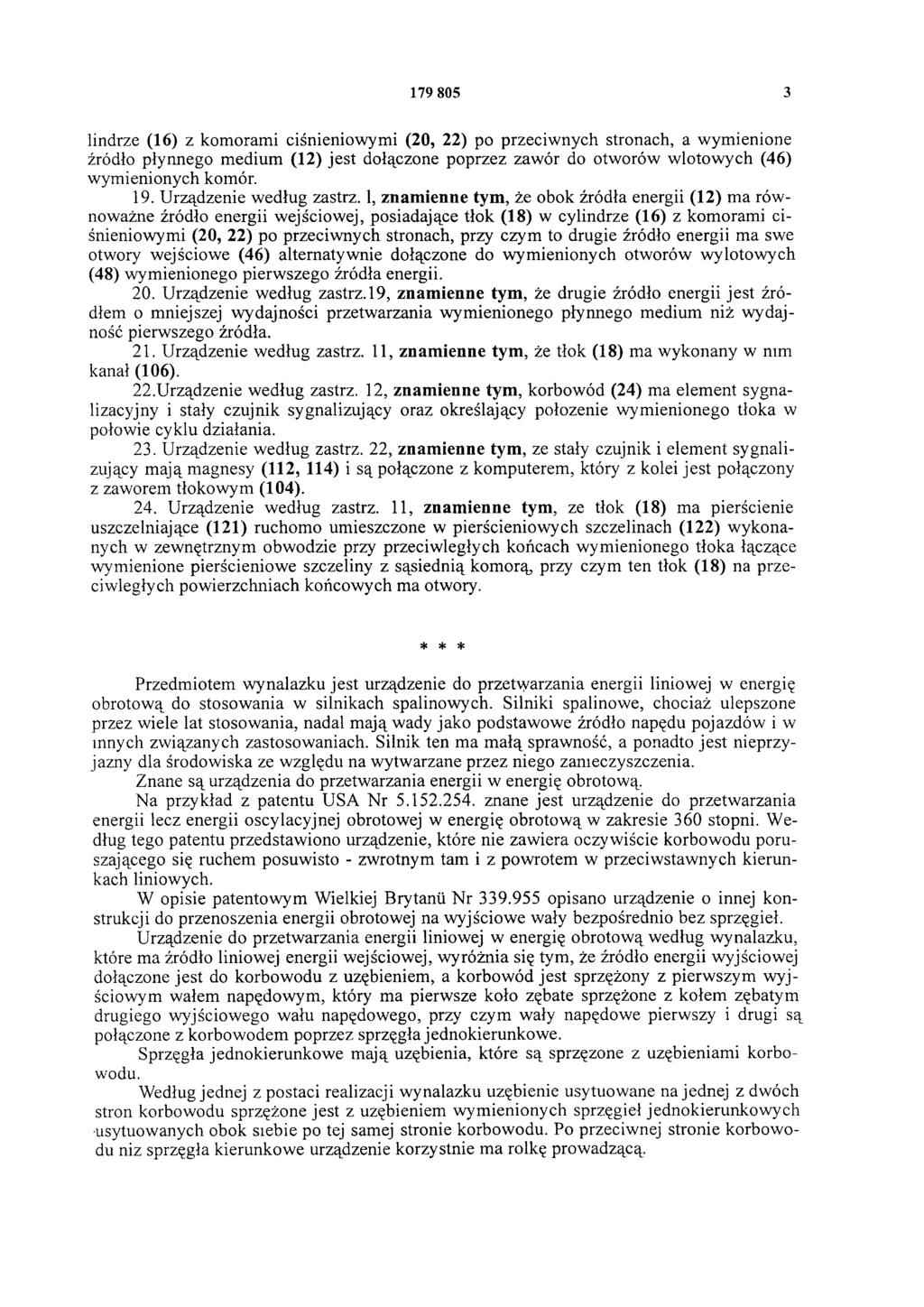

3 lindrze (16) z komorami ciśnieniowymi (20, 22) po przeciwnych stronach, a wymienione źródło płynnego medium (12) jest dołączone poprzez zawór do otworów wlotowych (46) wymienionych komór. 19. Urządzenie według zastrz. 1, znamienne tym, że obok źródła energii (12) ma równoważne źródło energii wejściowej, posiadające tłok (18) w cylindrze (16) z komorami ciśnieniowymi (20, 22) po przeciwnych stronach, przy czym to drugie źródło energii ma swe otwory wejściowe (46) alternatywnie dołączone do wymienionych otworów wylotowych (48) wymienionego pierwszego źródła energii. 20. Urządzenie według zastrz.19, znamienne tym, że drugie źródło energii jest źródłem o mniejszej wydajności przetwarzania wymienionego płynnego medium niż wydajność pierwszego źródła. 21. Urządzenie według zastrz. 11, znamienne tym, że tłok (18) ma wykonany w nim kanał (106). 22. Urządzenie według zastrz. 12, znamienne tym, korbowód (24) ma element sygnalizacyjny i stały czujnik sygnalizujący oraz określający położenie wymienionego tłoka w połowie cyklu działania. 23. Urządzenie według zastrz. 22, znamienne tym, ze stały czujnik i element sygnalizujący mają magnesy (112, 114) i są połączone z komputerem, który z kolei jest połączony z zaworem tłokowym (104). 24. Urządzenie według zastrz. 11, znamienne tym, ze tłok (18) ma pierścienie uszczelniające (121) ruchomo umieszczone w pierścieniowych szczelinach (122) wykonanych w zewnętrznym obwodzie przy przeciwległych końcach wymienionego tłoka łączące wymienione pierścieniowe szczeliny z sąsiednią komorą, przy czym ten tłok (18) na przeciwległych powierzchniach końcowych ma otwory. * * * Przedmiotem wynalazku jest urządzenie do przetwarzania energii liniowej w energię obrotową do stosowania w silnikach spalinowych. Silniki spalinowe, chociaż ulepszone przez wiele lat stosowania, nadal mają wady jako podstawowe źródło napędu pojazdów i w innych związanych zastosowaniach. Silnik ten ma m ałą sprawność, a ponadto jest nieprzyjazny dla środowiska ze względu na wytwarzane przez niego zanieczyszczenia. Znane są urządzenia do przetwarzania energii w energię obrotową. Na przykład z patentu USA Nr znane jest urządzenie do przetwarzania energii lecz energii oscylacyjnej obrotowej w energię obrotową w zakresie 360 stopni. Według tego patentu przedstawiono urządzenie, które nie zawiera oczywiście korbowodu poruszającego się ruchem posuwisto - zwrotnym tam i z powrotem w przeciwstawnych kierunkach liniowych. W opisie patentowym Wielkiej Brytanii N r opisano urządzenie o innej konstrukcji do przenoszenia energii obrotowej na wyjściowe wały bezpośrednio bez sprzęgieł. Urządzenie do przetwarzania energii liniowej w energię obrotową według wynalazku, które ma źródło liniowej energii wejściowej, wyróżnia się tym, że źródło energii wyjściowej dołączone jest do korbowodu z uzębieniem, a korbowód jest sprzężony z pierwszym w yjściowym wałem napędowym, który ma pierwsze koło zębate sprzężone z kołem zębatym drugiego wyjściowego wału napędowego, przy czym wały napędowe pierwszy i drugi są połączone z korbowodem poprzez sprzęgła jednokierunkowe. Sprzęgła jednokierunkowe m ają uzębienia, które są sprzęzone z uzębieniami korbowodu. Według jednej z postaci realizacji wynalazku uzębienie usytuowane na jednej z dwóch stron korbowodu sprzężone jest z uzębieniem wymienionych sprzęgieł jednokierunkowych -usytuowanych obok siebie po tej samej stronie korbowodu. Po przeciwnej stronie korbowodu niz sprzęgła kierunkowe urządzenie korzystnie ma rolkę prowadzącą.

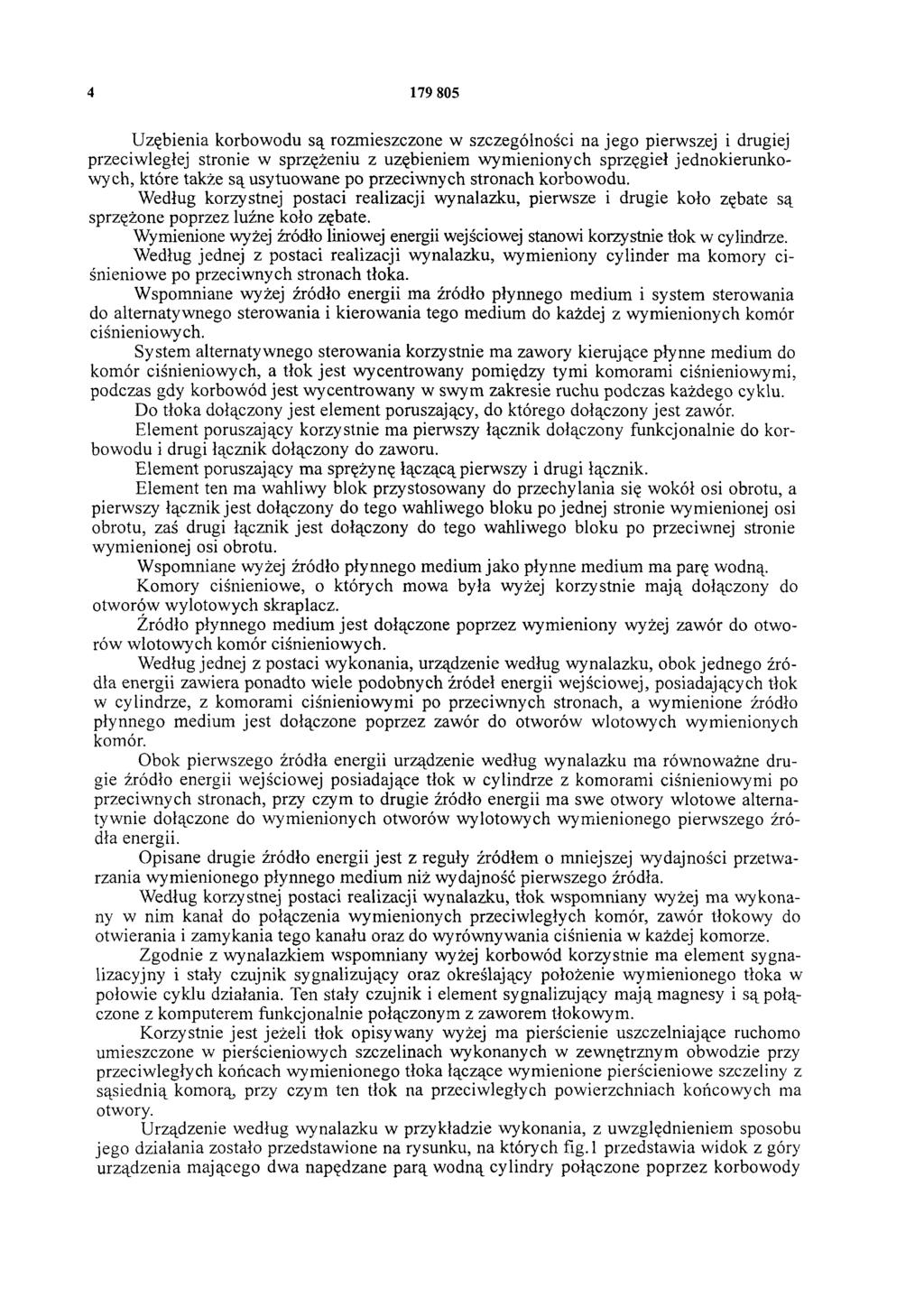

4 Uzębienia korbowodu są rozmieszczone w szczególności na jego pierwszej i drugiej przeciwległej stronie w sprzężeniu z uzębieniem wymienionych sprzęgieł jednokierunkowych, które także są usytuowane po przeciwnych stronach korbowodu. Według korzystnej postaci realizacji wynalazku, pierwsze i drugie koło zębate są sprzężone poprzez luźne koło zębate. Wymienione wyżej źródło liniowej energii wejściowej stanowi korzystnie tłok w cylindrze. Według jednej z postaci realizacji wynalazku, wymieniony cylinder ma komory ciśnieniowe po przeciwnych stronach tłoka. Wspomniane wyżej źródło energii ma źródło płynnego medium i system sterowania do alternatywnego sterowania i kierowania tego medium do każdej z wymienionych komór ciśnieniowych. System alternatywnego sterowania korzystnie ma zawory kierujące płynne medium do komór ciśnieniowych, a tłok jest wycentrowany pomiędzy tymi komorami ciśnieniowymi, podczas gdy korbowód jest wycentrowany w swym zakresie ruchu podczas każdego cyklu. Do tłoka dołączony jest element poruszający, do którego dołączony jest zawór. Element poruszający korzystnie ma pierwszy łącznik dołączony funkcjonalnie do korbowodu i drugi łącznik dołączony do zaworu. Element poruszający ma sprężynę łączącą pierwszy i drugi łącznik. Element ten ma wahliwy blok przystosowany do przechylania się wokół osi obrotu, a pierwszy łącznik jest dołączony do tego wahliwego bloku po jednej stronie wymienionej osi obrotu, zaś drugi łącznik jest dołączony do tego wahliwego bloku po przeciwnej stronie wymienionej osi obrotu. Wspomniane wyżej źródło płynnego medium jako płynne medium ma parę wodną. Komory ciśnieniowe, o których mowa była wyżej korzystnie mają dołączony do otworów wylotowych skraplacz. Źródło płynnego medium jest dołączone poprzez wymieniony wyżej zawór do otworów wlotowych komór ciśnieniowych. Według jednej z postaci wykonania, urządzenie według wynalazku, obok jednego źródła energii zawiera ponadto wiele podobnych źródeł energii wejściowej, posiadających tłok w cylindrze, z komorami ciśnieniowymi po przeciwnych stronach, a wymienione źródło płynnego medium jest dołączone poprzez zawór do otworów wlotowych wymienionych komór. Obok pierwszego źródła energii urządzenie według wynalazku ma równoważne drugie źródło energii wejściowej posiadające tłok w cylindrze z komorami ciśnieniowymi po przeciwnych stronach, przy czym to drugie źródło energii ma swe otwory wlotowe alternatywnie dołączone do wymienionych otworów wylotowych wymienionego pierwszego źródła energii. Opisane drugie źródło energii jest z reguły źródłem o mniejszej wydajności przetwarzania wymienionego płynnego medium niż wydajność pierwszego źródła. Według korzystnej postaci realizacji wynalazku, tłok wspomniany wyżej ma wykonany w nim kanał do połączenia wymienionych przeciwległych komór, zawór tłokowy do otwierania i zamykania tego kanału oraz do wyrównywania ciśnienia w każdej komorze. Zgodnie z wynalazkiem wspomniany wyżej korbowód korzystnie ma element sygnalizacyjny i stały czujnik sygnalizujący oraz określający położenie wymienionego tłoka w połowie cyklu działania. Ten stały czujnik i element sygnalizujący m ają magnesy i są połączone z komputerem funkcjonalnie połączonym z zaworem tłokowym. Korzystnie jest jeżeli tłok opisywany wyżej ma pierścienie uszczelniające ruchomo umieszczone w pierścieniowych szczelinach wykonanych w zewnętrznym obwodzie przy przeciwległych końcach wymienionego tłoka łączące wymienione pierścieniowe szczeliny z sąsiednią komorą, przy czym ten tłok na przeciwległych powierzchniach końcowych ma otwory. Urządzenie według wynalazku w przykładzie wykonania, z uwzględnieniem sposobu jego działania zostało przedstawione na rysunku, na których fig.1 przedstawia widok z góry urządzenia mającego dwa napędzane parą w odną cylindry połączone poprzez korbowody

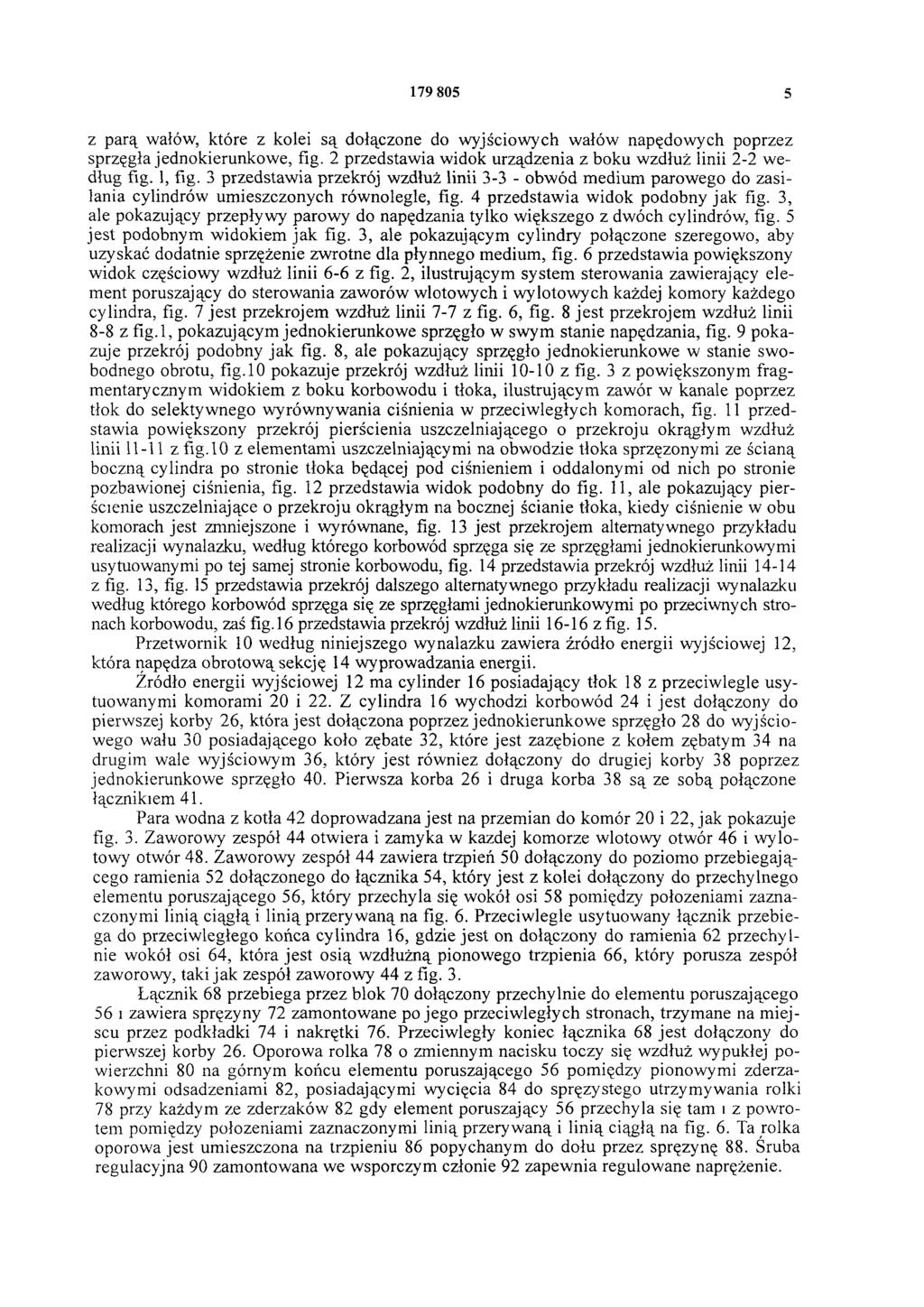

5 z parą wałów, które z kolei są dołączone do wyjściowych wałów napędowych poprzez sprzęgła jednokierunkowe, fig. 2 przedstawia widok urządzenia z boku wzdłuż linii 2-2 według fig. 1, fig. 3 przedstawia przekrój wzdłuż linii obwód medium parowego do zasilania cylindrów umieszczonych równolegle, fig. 4 przedstawia widok podobny jak fig. 3, ale pokazujący przepływy parowy do napędzania tylko większego z dwóch cylindrów, fig. 5 jest podobnym widokiem jak fig. 3, ale pokazującym cylindry połączone szeregowo, aby uzyskać dodatnie sprzężenie zwrotne dla płynnego medium, fig. 6 przedstawia powiększony widok częściowy wzdłuż linii 6-6 z fig. 2, ilustrującym system sterowania zawierający element poruszający do sterowania zaworów wlotowych i wylotowych każdej komory każdego cylindra, fig. 7 jest przekrojem wzdłuż linii 7-7 z fig. 6, fig. 8 jest przekrojem wzdłuż linii 8-8 z fig.1, pokazującym jednokierunkowe sprzęgło w swym stanie napędzania, fig. 9 pokazuje przekrój podobny jak fig. 8, ale pokazujący sprzęgło jednokierunkowe w stanie swobodnego obrotu, fig.10 pokazuje przekrój wzdłuż linii z fig. 3 z powiększonym fragmentarycznym widokiem z boku korbowodu i tłoka, ilustrującym zawór w kanale poprzez tłok do selektywnego wyrównywania ciśnienia w przeciwległych komorach, fig. 11 przedstawia powiększony przekrój pierścienia uszczelniającego o przekroju okrągłym wzdłuż linii z fig.10 z elementami uszczelniającymi na obwodzie tłoka sprzęzonymi ze ścianą boczną cylindra po stronie tłoka będącej pod ciśnieniem i oddalonymi od nich po stronie pozbawionej ciśnienia, fig. 12 przedstawia widok podobny do fig. 11, ale pokazujący pierścienie uszczelniające o przekroju okrągłym na bocznej ścianie tłoka, kiedy ciśnienie w obu komorach jest zmniejszone i wyrównane, fig. 13 jest przekrojem alternatywnego przykładu realizacji wynalazku, według którego korbowód sprzęga się ze sprzęgłami jednokierunkowymi usytuowanymi po tej samej stronie korbowodu, fig. 14 przedstawia przekrój wzdłuż linii z fig. 13, fig. 15 przedstawia przekrój dalszego alternatywnego przykładu realizacji wynalazku według którego korbowód sprzęga się ze sprzęgłami jednokierunkowymi po przeciwnych stronach korbowodu, zaś fig. 16 przedstawia przekrój wzdłuż linii z fig. 15. Przetwornik 10 według niniejszego wynalazku zawiera źródło energii wyjściowej 12, która napędza obrotow ą sekcję 14 wyprowadzania energii. Źródło energii wyjściowej 12 ma cylinder 16 posiadający tłok 18 z przeciwległe usytuowanymi komorami 20 i 22. Z cylindra 16 wychodzi korbowód 24 i jest dołączony do pierwszej korby 26, która jest dołączona poprzez jednokierunkowe sprzęgło 28 do wyjściowego wału 30 posiadającego koło zębate 32, które jest zazębione z kołem zębatym 34 na drugim wale wyjściowym 36, który jest również dołączony do drugiej korby 38 poprzez jednokierunkowe sprzęgło 40. Pierwsza korba 26 i druga korba 38 są ze sobą połączone łącznikiem 41. Para wodna z kotła 42 doprowadzana jest na przemian do komór 20 i 22, jak pokazuje fig. 3. Zaworowy zespół 44 otwiera i zamyka w każdej komorze wlotowy otwór 46 i wylotowy otwór 48. Zaworowy zespół 44 zawiera trzpień 50 dołączony do poziomo przebiegającego ramienia 52 dołączonego do łącznika 54, który jest z kolei dołączony do przechylnego elementu poruszającego 56, który przechyla się wokół osi 58 pomiędzy położeniami zaznaczonymi linią ciągłą i linią przeryw aną na fig. 6. Przeciwległe usytuowany łącznik przebiega do przeciwległego końca cylindra 16, gdzie jest on dołączony do ramienia 62 przechylnie wokół osi 64, która jest osią wzdłużną pionowego trzpienia 66, który porusza zespół zaworowy, taki jak zespół zaworowy 44 z fig. 3. Łącznik 68 przebiega przez blok 70 dołączony przechylnie do elementu poruszającego 56 i zawiera sprężyny 72 zamontowane po jego przeciwległych stronach, trzymane na m iejscu przez podkładki 74 i nakrętki 76. Przeciwległy koniec łącznika 68 jest dołączony do pierwszej korby 26. Oporowa rolka 78 o zmiennym nacisku toczy się wzdłuż wypukłej powierzchni 80 na górnym końcu elementu poruszającego 56 pomiędzy pionowymi zderzakowymi odsadzeniami 82, posiadającymi wycięcia 84 do sprężystego utrzymywania rolki 78 przy każdym ze zderzaków 82 gdy element poruszający 56 przechyla się tam i z powrotem pomiędzy położeniami zaznaczonymi linią przerywaną i linią ciągłą na fig. 6. Ta rolka oporowa jest umieszczona na trzpieniu 86 popychanym do dołu przez sprężynę 88. Śruba regulacyjna 90 zamontowana we wsporczym członie 92 zapewnia regulowane naprężenie.

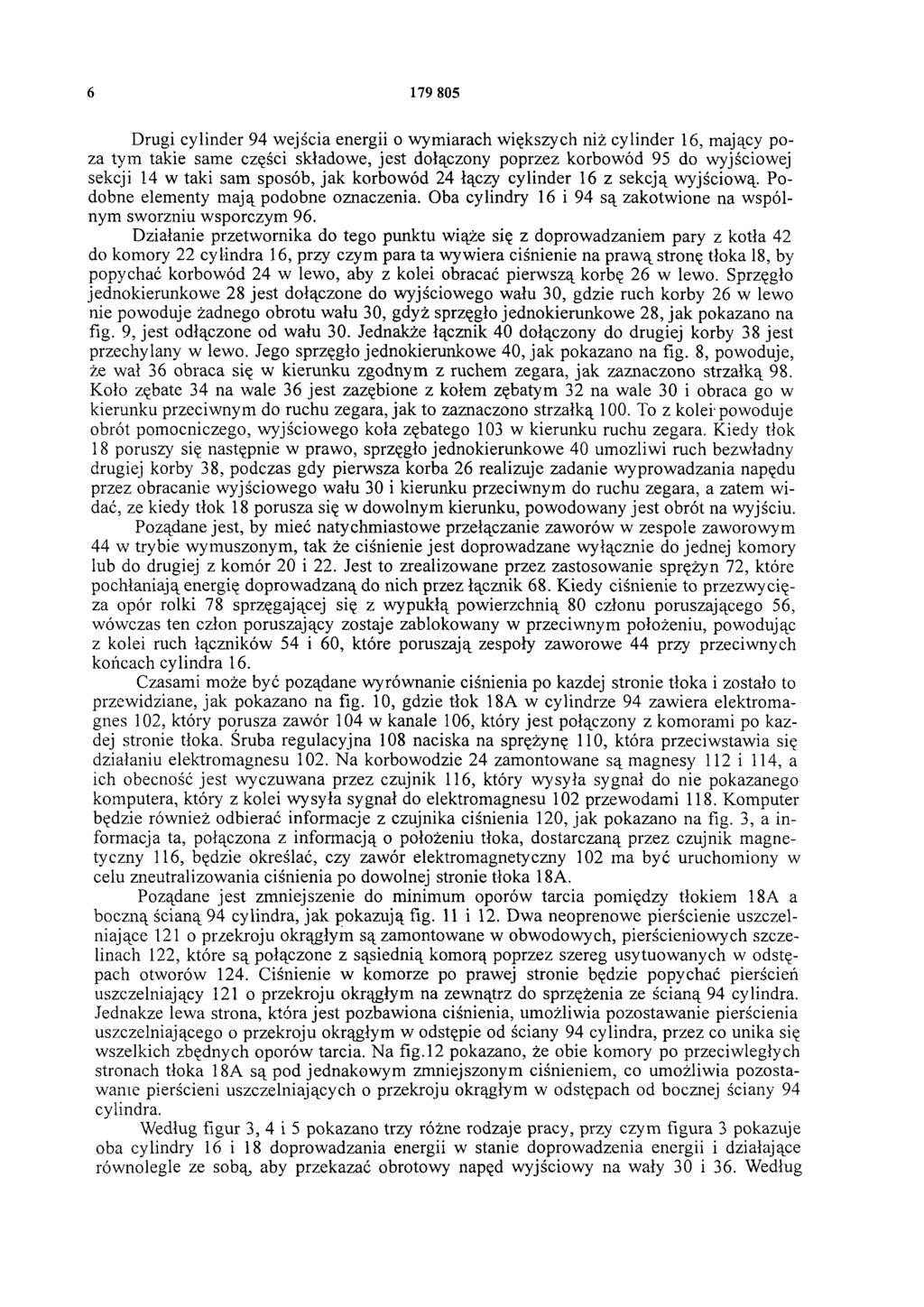

6 Drugi cylinder 94 wejścia energii o wymiarach większych niż cylinder 16, mający poza tym takie same części składowe, jest dołączony poprzez korbowód 95 do wyjściowej sekcji 14 w taki sam sposób, jak korbowód 24 łączy cylinder 16 z sekcją wyjściową. Podobne elementy m ają podobne oznaczenia. Oba cylindry 16 i 94 są zakotwione na wspólnym sworzniu wsporczym 96. Działanie przetwornika do tego punktu wiąże się z doprowadzaniem pary z kotła 42 do komory 22 cylindra 16, przy czym para ta wywiera ciśnienie na prawą stronę tłoka 18, by popychać korbowód 24 w lewo, aby z kolei obracać pierwszą korbę 26 w lewo. Sprzęgło jednokierunkowe 28 jest dołączone do wyjściowego wału 30, gdzie ruch korby 26 w lewo nie powoduje żadnego obrotu wału 30, gdyż sprzęgło jednokierunkowe 28, jak pokazano na fig. 9, jest odłączone od wału 30. Jednakże łącznik 40 dołączony do drugiej korby 38 jest przechylany w lewo. Jego sprzęgło jednokierunkowe 40, jak pokazano na fig. 8, powoduje, że wał 36 obraca się w kierunku zgodnym z ruchem zegara, jak zaznaczono strzałką 98. Koło zębate 34 na wale 36 jest zazębione z kołem zębatym 32 na wale 30 i obraca go w kierunku przeciwnym do ruchu zegara, jak to zaznaczono strzałką 100. To z kolei'powoduje obrót pomocniczego, wyjściowego koła zębatego 103 w kierunku ruchu zegara. Kiedy tłok 18 poruszy się następnie w prawo, sprzęgło jednokierunkowe 40 umożliwi ruch bezwładny drugiej korby 38, podczas gdy pierwsza korba 26 realizuje zadanie wyprowadzania napędu przez obracanie wyjściowego wału 30 i kierunku przeciwnym do ruchu zegara, a zatem widać, ze kiedy tłok 18 porusza się w dowolnym kierunku, powodowany jest obrót na wyjściu. Pożądane jest, by mieć natychmiastowe przełączanie zaworów w zespole zaworowym 44 w trybie wymuszonym, tak że ciśnienie jest doprowadzane wyłącznie do jednej komory lub do drugiej z komór 20 i 22. Jest to zrealizowane przez zastosowanie sprężyn 72, które pochłaniają energię doprowadzaną do nich przez łącznik 68. Kiedy ciśnienie to przezwyciężą opór rolki 78 sprzęgającej się z wypukłą powierzchnią 80 członu poruszającego 56, wówczas ten człon poruszający zostaje zablokowany w przeciwnym położeniu, powodując z kolei ruch łączników 54 i 60, które poruszają zespoły zaworowe 44 przy przeciwnych końcach cylindra 16. Czasami może być pożądane wyrównanie ciśnienia po każdej stronie tłoka i zostało to przewidziane, jak pokazano na fig. 10, gdzie tłok 18A w cylindrze 94 zawiera elektromagnes 102, który porusza zawór 104 w kanale 106, który jest połączony z komorami po każdej stronie tłoka. Śruba regulacyjna 108 naciska na sprężynę 110, która przeciwstawia się działaniu elektromagnesu 102. Na korbowodzie 24 zamontowane są magnesy 112 i 114, a ich obecność jest wyczuwana przez czujnik 116, który wysyła sygnał do nie pokazanego komputera, który z kolei wysyła sygnał do elektromagnesu 102 przewodami 118. Komputer będzie również odbierać informacje z czujnika ciśnienia 120, jak pokazano na fig. 3, a informacja ta, połączona z informacją o położeniu tłoka, dostarczaną przez czujnik magnetyczny 116, będzie określać, czy zawór elektromagnetyczny 102 ma być uruchomiony w celu zneutralizowania ciśnienia po dowolnej stronie tłoka 18A. Pożądane jest zmniejszenie do minimum oporów tarcia pomiędzy tłokiem 18A a boczną ścianą 94 cylindra, jak pokazują fig. 11 i 12. Dwa neoprenowe pierścienie uszczelniające 121 o przekroju okrągłym są zamontowane w obwodowych, pierścieniowych szczelinach 122, które są połączone z sąsiednią komorą poprzez szereg usytuowanych w odstępach otworów 124. Ciśnienie w komorze po prawej stronie będzie popychać pierścień uszczelniający 121 o przekroju okrągłym na zewnątrz do sprzężenia ze ścianą 94 cylindra. Jednakże lewa strona, która jest pozbawiona ciśnienia, umożliwia pozostawanie pierścienia uszczelniającego o przekroju okrągłym w odstępie od ściany 94 cylindra, przez co unika się wszelkich zbędnych oporów tarcia. Na fig. 12 pokazano, że obie komory po przeciwległych stronach tłoka 18A są pod jednakowym zmniejszonym ciśnieniem, co umożliwia pozostawanie pierścieni uszczelniających o przekroju okrągłym w odstępach od bocznej ściany 94 cylindra. Według figur 3, 4 i 5 pokazano trzy różne rodzaje pracy, przy czym figura 3 pokazuje oba cylindry 16 i 18 doprowadzania energii w stanie doprowadzenia energii i działające równolegle ze sobą, aby przekazać obrotowy napęd wyjściowy na wały 30 i 36. Według

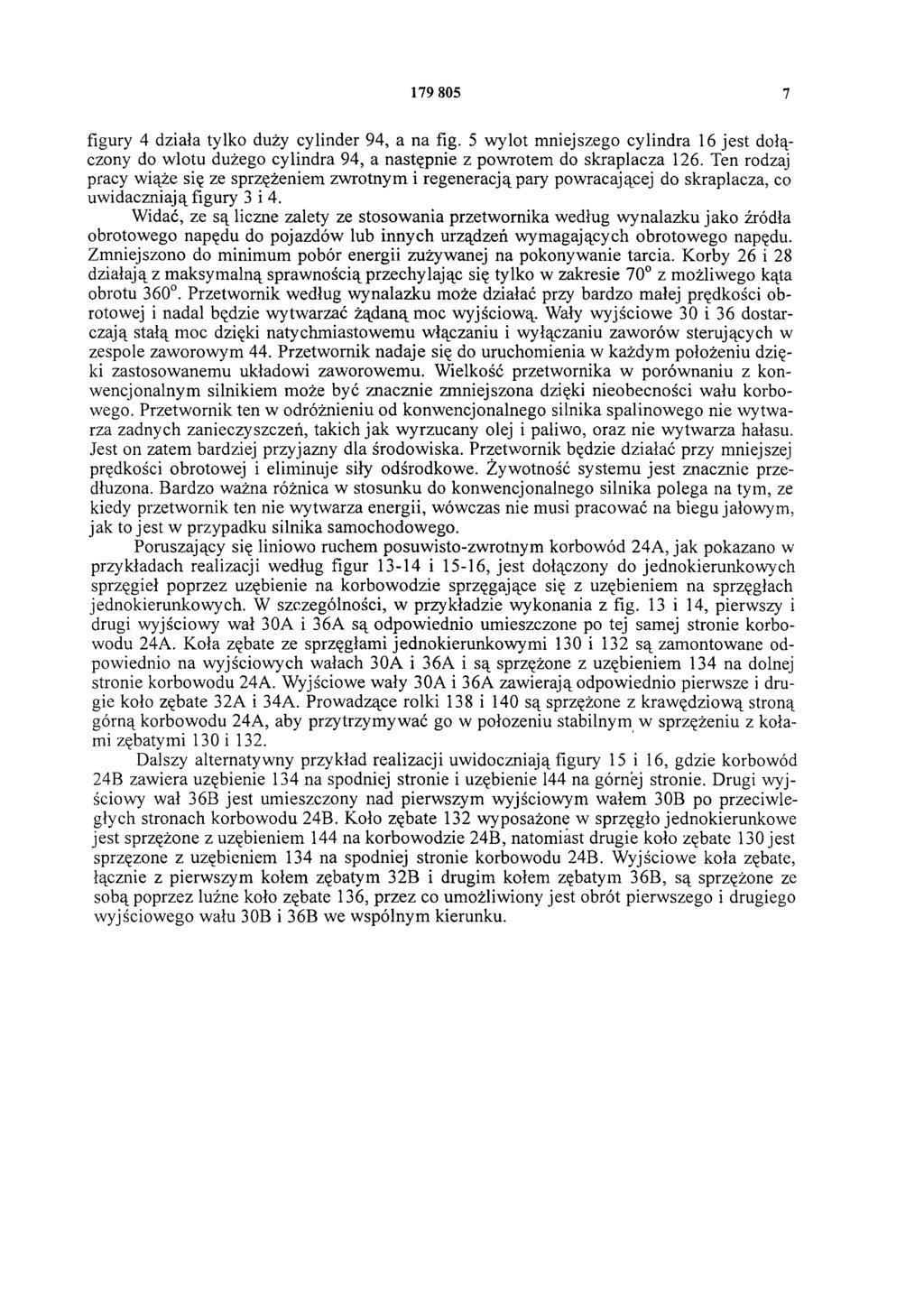

7 figury 4 działa tylko duży cylinder 94, a na fig. 5 wylot mniejszego cylindra 16 jest dołączony do wlotu dużego cylindra 94, a następnie z powrotem do skraplacza 126. Ten rodzaj pracy wiąże się ze sprzężeniem zwrotnym i regeneracją pary powracającej do skraplacza, co uwidaczniają figury 3 i 4. Widać, ze są liczne zalety ze stosowania przetwornika według wynalazku jako źródła obrotowego napędu do pojazdów lub innych urządzeń wymagających obrotowego napędu. Zmniejszono do minimum pobór energii zużywanej na pokonywanie tarcia. Korby 26 i 28 działają z maksymalną sprawnością przechylając się tylko w zakresie 70 z możliwego kąta obrotu 360. Przetwornik według wynalazku może działać przy bardzo małej prędkości obrotowej i nadal będzie wytwarzać żądaną moc wyjściową. Wały wyjściowe 30 i 36 dostarczają stałą moc dzięki natychmiastowemu włączaniu i wyłączaniu zaworów sterujących w zespole zaworowym 44. Przetwornik nadaje się do uruchomienia w każdym położeniu dzięki zastosowanemu układowi zaworowemu. Wielkość przetwornika w porównaniu z konwencjonalnym silnikiem może być znacznie zmniejszona dzięki nieobecności wału korbowego. Przetwornik ten w odróżnieniu od konwencjonalnego silnika spalinowego nie wytwarza żadnych zanieczyszczeń, takich jak wyrzucany olej i paliwo, oraz nie wytwarza hałasu. Jest on zatem bardziej przyjazny dla środowiska. Przetwornik będzie działać przy mniejszej prędkości obrotowej i eliminuje siły odśrodkowe. Żywotność systemu jest znacznie przedłużona. Bardzo ważna różnica w stosunku do konwencjonalnego silnika polega na tym, ze kiedy przetwornik ten nie wytwarza energii, wówczas nie musi pracować na biegu jałowym, jak to jest w przypadku silnika samochodowego. Poruszający się liniowo ruchem posuwisto-zwrotnym korbo wód 24A, jak pokazano w przykładach realizacji według figur i 15-16, jest dołączony do jednokierunkowych sprzęgieł poprzez uzębienie na korbo wodzie sprzęgające się z uzębieniem na sprzęgłach jednokierunkowych. W szczególności, w przykładzie wykonania z fig. 13 i 14, pierwszy i drugi wyjściowy wał 30A i 36A są odpowiednio umieszczone po tej samej stronie korbowodu 24A. Koła zębate ze sprzęgłami jednokierunkowymi 130 i 132 są zamontowane odpowiednio na wyjściowych wałach 30A i 36A i są sprzężone z uzębieniem 134 na dolnej stronie korbowodu 24A. Wyjściowe wały 30A i 36A zawierają odpowiednio pierwsze i drugie koło zębate 32A i 34A. Prowadzące rolki 138 i 140 są sprzężone z krawędziową stroną górną korbowodu 24A, aby przytrzymywać go w położeniu stabilnym w sprzężeniu z kołami zębatymi 130 i 132. Dalszy alternatywny przykład realizacji uwidoczniają figury 15 i 16, gdzie korbowód 24B zawiera uzębienie 134 na spodniej stronie i uzębienie 144 na górnej stronie. Drugi wyjściowy wał 36B jest umieszczony nad pierwszym wyjściowym wałem 30B po przeciwległych stronach korbowodu 24B. Koło zębate 132 wyposażone w sprzęgło jednokierunkowe jest sprzężone z uzębieniem 144 na korbo wodzie 24B, natomiast drugie koło zębate 130 jest sprzęzone z uzębieniem 134 na spodniej stronie korbowodu 24B. Wyjściowe koła zębate, łącznie z pierwszym kołem zębatym 32B i drugim kołem zębatym 36B, są sprzężone ze sobą poprzez luźne koło zębate 136, przez co umożliwiony jest obrót pierwszego i drugiego wyjściowego wału 30B i 36B we wspólnym kierunku.

8 Fig.4 Fig.5

9 Fig. 6 Fig.7 Fig. 8 Fig.9

10 Fig. 10 Fig. 1 Fig.12

11 Fig.13 Fig. 14 Fig. 15 Fig.16
