Przetwornik poziomu Rosemount 5400

Transkrypt

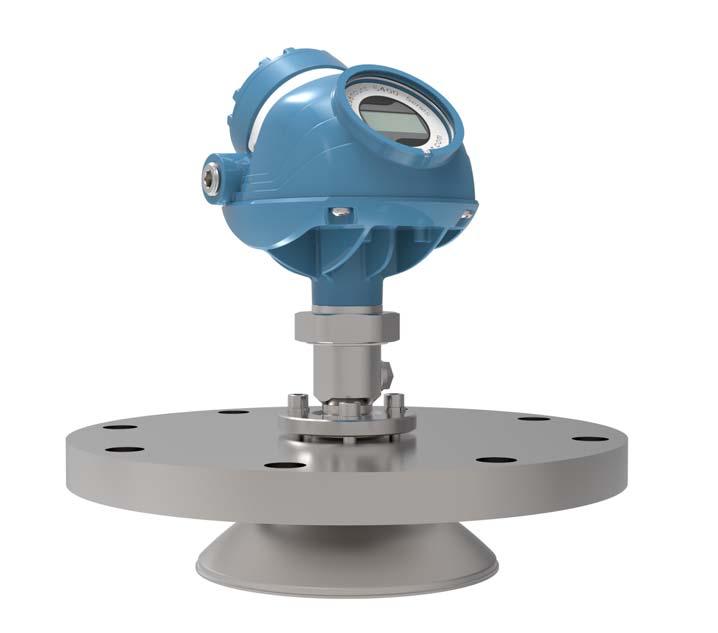

1 , wersja AA Przetwornik poziomu Rosemount 5400 Instrukcje montażu anteny parabolicznej

2 1.0 Informacje na temat instrukcji Niniejsza skrócona instrukcja obsługi zawiera instrukcje mechanicznej instalacji przetwornika poziomu Rosemount 5402 z anteną paraboliczną. Informacje na temat instalacji układu elektrycznego i konfiguracji zawiera Skrócona instrukcja obsługi przetworników Rosemount serii 5400 (numer dokumentu ). OSTRZEŻENIE Niezastosowanie się do poniższych zaleceń dotyczących instalacji oraz konserwacji może spowodować śmierć lub poważne obrażenia ciała Instalację przetwornika mogą wykonywać wyłącznie wykwalifikowani pracownicy postępujący zgodnie zwłaściwymi procedurami. Niniejsze urządzenie może być wykorzystywane wyłącznie w sposób określony w niniejszej skróconej instrukcji obsługi oraz pełnej instrukcji obsługi. Niespełnienie tego wymagania może wpłynąć na bezpieczeństwo pracy urządzenia. Użycie jakichkolwiek zastępczych, niedopuszczonych części lub wykonywanie napraw innych niż wymiana całej głowicy przetwornika lub zespołu anteny może zagrażać bezpieczeństwu i jest zabronione. Wybuch może spowodować śmierć lub odniesienie poważnych obrażeń ciała. Należy sprawdzić, czy środowisko pracy przetwornika jest zgodne z odpowiednimi wymogami dotyczącymi obszarów niebezpiecznych. Aby zapobiec zapłonowi w atmosferze palnej lub zapalnej, przed rozpoczęciem czynności serwisowych należy odłączyć zasilanie. Przed podłączeniem komunikatora polowego w atmosferze wybuchowej należy upewnić się, że wszystkie urządzenia w pętli zostały zainstalowane zgodnie z normami iskrobezpiecznego lub niepalnego okablowania polowego. Aby uniknąć wycieków medium procesowego, należy stosować tylko pierścienie uszczelniające O-ring przeznaczone do uszczelnienia konkretnych adapterów uszczelniających. Nie wolno demontować przetwornika podczas działania. Porażenie prądem elektrycznym może spowodować śmierć lub poważne obrażenia ciała. Należy unikać kontaktu z przewodami i zaciskami. Przewody mogą znajdować się pod wysokim napięciem grożącym porażeniem prądem elektrycznym. Podczas podłączania przetwornika poziomu Rosemount 5400 do instalacji elektrycznej należy się upewnić, że jego zasilanie główne jest wyłączone, a przewody prowadzące do jakiegokolwiek innego zewnętrznego źródła zasilania są odłączone lub zasilane jest wyłączone. Urządzenie instalowane na zbiornikach niemetalowych (np. zbiorniki z włókna szklanego) muszą być uziemione w celu zabezpieczenia przed gromadzeniem się ładunków elektrostatycznych. Spis treści Antena paraboliczna informacje ogólne strona 3 Montaż wersji z mocowaniem kołnierzowym strona 4 Montaż wersji spawanej strona 6 Montaż wersji z mocowaniem gwintowym strona 13 Ustawianie kąta pochylenia anteny strona 19 2

3 Skrócona instrukcja obsługi 2.0 Antena paraboliczna informacje ogólne Wersja z mocowaniem kołnierzowym strona 4-5 Wersja spawana strona 6-12 Wersja z mocowaniem gwintowym strona

4 3.0 Montaż wersji z mocowaniem kołnierzowym Krok 1: Zamontować zespół anteny na zbiorniku Uszczelka płaska Krok 2: Ustawić kąt pochylenia anteny Dodatkowe informacje można znaleźć w punkcie Ustawianie kąta pochylenia anteny na stronie 19. 4

5 Skrócona instrukcja obsługi Krok 3: Wkręcić zaślepkę lub zainstalować układ odpowietrzający Nie Odpowietrzenie? Tak Moment dokręcania 20 Nm Zastosować środek uszczelniający do gwintów lub uszczelkę zgodnie zobowiązującymi procedurami zakładowymi. G3/8" 8 10 mm (bez uszczelki) Przejść do instalacji układu elektrycznego. Dalsze instrukcje zawiera Skrócona instrukcja obsługi przetworników Rosemount serii 5400 (numer dokumentu ). 5

6 4.0 Montaż wersji spawanej Ilustracja 1. Elementy B C A 2x E G D F H I 3x 3x K J M L A. B. C. D. E. Płytka osłony przeciwodpryskowej Pręt osłony przeciwodpryskowej Kołnierz do mocowania złącza kulowego Pierścień uszczelniający O-ring Kołnierz zaciskowy F. Podkładka G. Śruba M8 H. Antena I. Złącze kulowe J. Gwintowana tuleja K. L. M. Adapter M20 Uszczelka gumowometalowa G3/8" Zaślepka 6

7 Skrócona instrukcja obsługi Krok 1: Zamontować płytki ochronne w miejscu mocowania kołnierza i pokrywy otworu dostępowego Te płytki chronią wewnętrzne powierzchnie kołnierza do mocowania złącza kulowego przed iskrami powstającymi w trakcie spawania. B A C Ø 100 ± 0,5 mm Maks. 30 mm A 7

8 Krok 2: Przyspawać kołnierz do mocowania złącza kulowego Krok 3: Usunąć płytki ochronne Wzrokowo sprawdzić wewnętrzne powierzchnie kołnierza do mocowania złącza kulowego pod kątem uszkodzenia i zanieczyszczeń. Krok 4: Zamontować pierścień uszczelniający O-ring D 8

9 Skrócona instrukcja obsługi Krok 5: Zamontować złącze kulowe Stopniowo dokręcać nakrętki M8. E G F I M8 Moment dokręcania 10 Nm Krok 6: Usunąć nasadkę ochronną Wzrokowo sprawdzić pierścienie uszczelniające O-ring pod kątem uszkodzenia i zanieczyszczeń. Pierścienie uszczelniające O-ring H 9

10 Krok 7: Ostrożnie wsunąć antenę Krok 8: Przymocować antenę J K Moment dokręcania 20 Nm 10

11 Skrócona instrukcja obsługi Krok 9: Dokręcić śrubę ustalającą M4 Moment dokręcania 0,5 Nm Krok 10: Zamontować zespół anteny na zbiorniku Uszczelka płaska Krok 11: Ustawić kąt pochylenia anteny Dodatkowe informacje można znaleźć w punkcie Ustawianie kąta pochylenia anteny na stronie

12 Krok 12: Wkręcić zaślepkę lub zainstalować układ odpowietrzający Nie Odpowietrzenie? Tak L M Moment dokręcania 20 Nm Zastosować środek uszczelniający do gwintów lub uszczelkę zgodnie zobowiązującymi procedurami zakładowymi. G3/8" 8 10 mm (bez uszczelki) Przejść do instalacji układu elektrycznego. Dalsze instrukcje zawiera Skrócona instrukcja obsługi przetworników Rosemount serii 5400 (numer dokumentu ). 12

13 Skrócona instrukcja obsługi 5.0 Montaż wersji z mocowaniem gwintowym Ilustracja 2. Elementy B A 2x C D F E H G A. Przeciwnakrętka B. Adapter ze złączem kulowym do podłączenia anteny C. Pierścień uszczelniający O-ring D. Antena E. Gwintowana tuleja F. Adapter M20 G. Uszczelka gumowometalowa G3/8" H. Zaślepka 13

14 Krok 1: Wykręcić przeciwnakrętkę A B Krok 2: Zamontować pierścień uszczelniający O-ring C 14

15 Skrócona instrukcja obsługi Krok 3: Zamontować adapter anteny w miejscu mocowania kołnierza i pokrywy otworu dostępowego Upewnić się, że adapter anteny dostatecznie mocno dociska kołnierz. Ø 101 ± 0,6 mm LUB G3½" Maks. 30 mm > 15 mm Krok 4: Usunąć nasadkę ochronną Wzrokowo sprawdzić pierścienie uszczelniające O-ring pod kątem uszkodzenia i zanieczyszczeń. Pierścienie uszczelniające O-ring D 15

16 Krok 5: Ostrożnie wsunąć antenę Krok 6: Przymocować antenę E F Moment dokręcania 20 Nm 16

17 Skrócona instrukcja obsługi Krok 7: Dokręcić śrubę ustalającą M4 Moment dokręcania 0,5 Nm Krok 8: Zamontować zespół anteny na zbiorniku Uszczelka płaska 17

18 Krok 9: Ustawić kąt pochylenia anteny Dodatkowe informacje można znaleźć w punkcie Ustawianie kąta pochylenia anteny na stronie 19. Krok 10: Wkręcić zaślepkę lub zainstalować układ odpowietrzający Nie Odpowietrzenie? Tak G H Moment dokręcania 20 Nm Zastosować środek uszczelniający do gwintów lub uszczelkę zgodnie z obowiązującymi procedurami zakładowymi. G3/8" 8 10 mm (bez uszczelki) Przejść do instalacji układu elektrycznego. Dalsze instrukcje zawiera Skrócona instrukcja obsługi przetworników Rosemount serii 5400 (numer dokumentu ). 18

19 6.0 Ustawianie kąta pochylenia anteny 6.1 Orientacja Skrócona instrukcja obsługi Zgodnie z ogólnie stosowaną najlepszą praktyką należy wstępnie ustawić antenę paraboliczną pionowo względem podłoża. 90 Jeśli echo powierzchni jest słabe, działanie anteny można poprawić, nieznacznie pochylając antenę w kierunku nachylenia pryzmy. Kąt pryzmy zmienia się w trakcie napełniania i opróżniania zbiornika, co przekłada się na siłę sygnału. Dlatego należy monitorować cały cykl, aby ustalić optymalny kąt pochylenia anteny. 19

20 6.2 Procedura Krok 1: Zdjąć obudowę przetwornika (jeśli dotyczy) Krok 2: Odkręcić śruby M8 do momentu, aż możliwe będzie płynne pochylanie anteny OSTRZEŻENIE Zawartość zbiornika może być pod ciśnieniem. Nie wolno odkręcać śrub M8 podczas działania instalacji procesowej. Może to doprowadzić do uwolnienia gazu pod ciśnieniem, co grozi poważnymi obrażeniami ciała lub śmiercią. 20

21 Krok 3: Położyć okrągłą poziomicę na zespole anteny Krok 4: Ustawić kąt pochylenia anteny 21

22 Krok 5: Stopniowo dokręcać śruby M8 M8 Moment dokręcania 10 Nm Krok 6: Zdjąć okrągłą poziomicę 22

23 Skrócona instrukcja obsługi Krok 7: Zamontować obudowę przetwornika Moment dokręcania 40 Nm 23
