USB TV BOX. User s Manual. Watch & record TV programs on Your PC! MT4151

Transkrypt

1 USB TV BOX Watch & record TV programs on Your PC! MT4151 User s Manual

2 Contents Features...2 System Requirements...2 Package Contents...3 Installation Drivers And Application...3 How to use TVR...5 TV settings...6 Video settings...6 Record settings...7 Etc Dialog...8 Video Playback Control...8 Volume Control...9 Remote Controller...9 Features External USB TV BOX Resolution up to 720X576 for PAL, 720X480 for NTSC Supported TV systems: PAL-DK/BG or NTSC Personal video recorder Scheduled recording and time shift function AV and S-Video input for connecting VCR, DVD, camcorder, etc. IR remote controller Full TV control and settings by intuitive user interface Support encoding MPEG-1/2 and WMV Saving still image snapshots to bitmap file USB 2.0 interface Windows ME/2000/XP compatible Size: 95x55x27mm Weight: 170g System Requirements OS: WindowsXP-SP2 Pentium MHz or higher CPU 256Mb or higher memory 500Mb free hard disk space Free USB2.0 port Compliant with DirectX 8.1 or higher display card 2

3 Package Contents USB2.0 TV BOX Remote Controller User s Manual USB Cable Audio & Video Cable S- Video Cable Driver & Application CD Installation Drivers And Application Caution!!! Please don t connect the USB TV BOX to the PC before installing software. Execute X:\SETUP.EXE under CD root list (X is the CD- ROM), choose next according to cue and then click yes. The system shows SELECT YOUR H/W AUDIO TYPE cue, choose SELECT USB AUDIO and click next. Choose the installation path of program and click next. 3

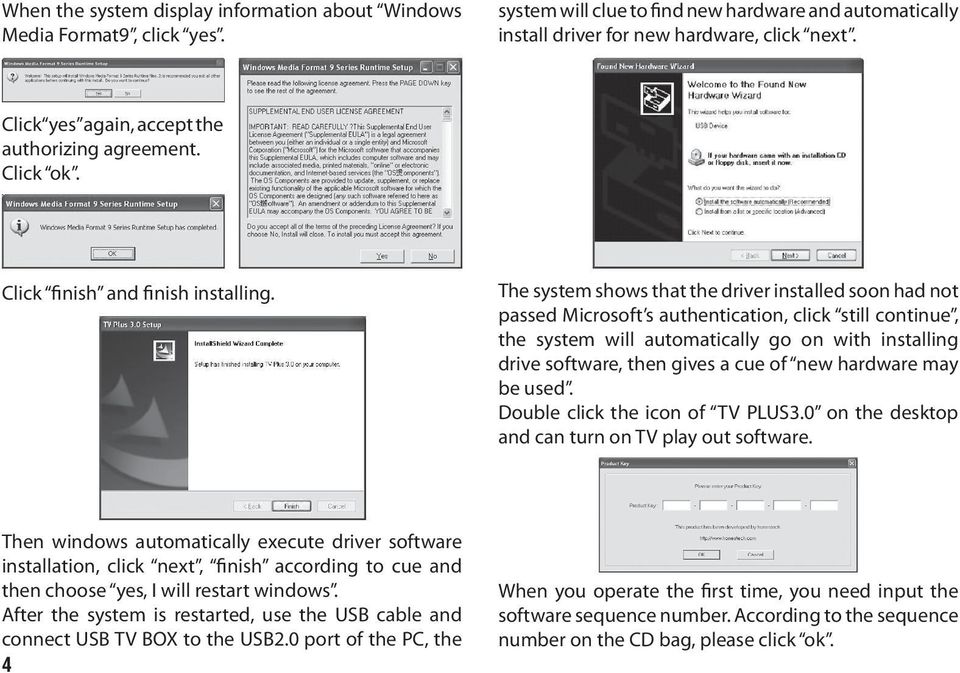

4 When the system display information about Windows Media Format9, click yes. system will clue to find new hardware and automatically install driver for new hardware, click next. Click yes again, accept the authorizing agreement. Click ok. Click finish and finish installing. The system shows that the driver installed soon had not passed Microsoft s authentication, click still continue, the system will automatically go on with installing drive software, then gives a cue of new hardware may be used. Double click the icon of TV PLUS3.0 on the desktop and can turn on TV play out software. Then windows automatically execute driver software installation, click next, finish according to cue and then choose yes, I will restart windows. After the system is restarted, use the USB cable and connect USB TV BOX to the USB2.0 port of the PC, the 4 When you operate the first time, you need input the software sequence number. According to the sequence number on the CD bag, please click ok.

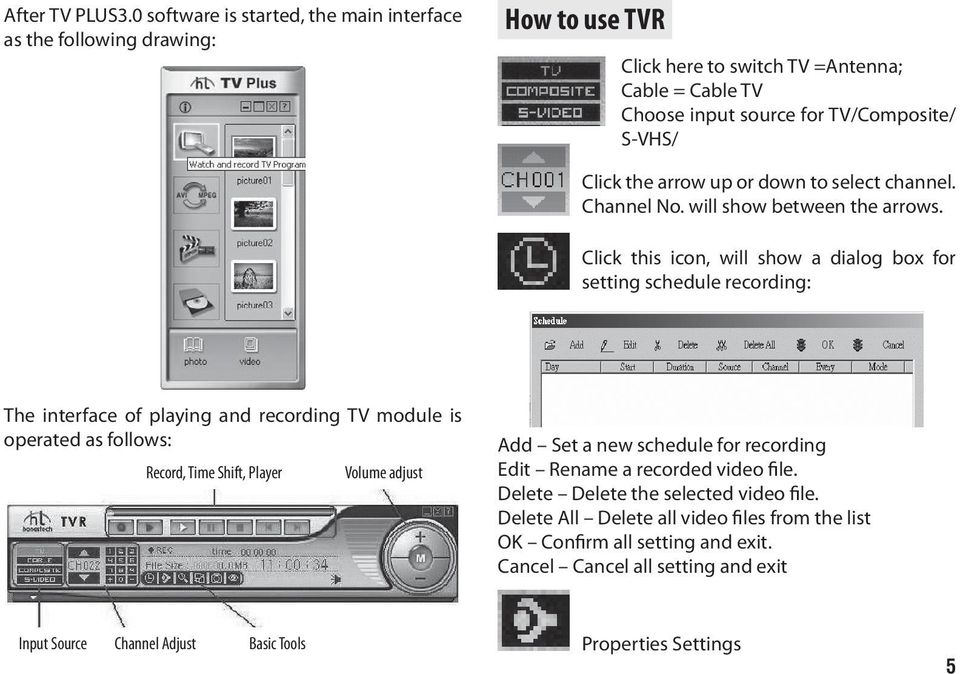

5 After TV PLUS3.0 software is started, the main interface as the following drawing: How to use TVR Click here to switch TV =Antenna; Cable = Cable TV Choose input source for TV/Composite/ S-VHS/ Click the arrow up or down to select channel. Channel No. will show between the arrows. Click this icon, will show a dialog box for setting schedule recording: The interface of playing and recording TV module is operated as follows: Record, Time Shift, Player Volume adjust Add Set a new schedule for recording Edit Rename a recorded video file. Delete Delete the selected video file. Delete All Delete all video files from the list OK Confirm all setting and exit. Cancel Cancel all setting and exit Input Source Channel Adjust Basic Tools Properties Settings 5

6 TV settings Add/Delete Channels Change Name Fine Tune Sort by Add > add a channel < Del delete a channel Auto Scan channel scan Choose any channel and click to rename Adjust single Channel Sort by Channel No. or by Channel Name. Video Settings Category Scan Mode Country Setting TV signal from Antenna or Cable (TV=antenna; CATV=Cable) Use Scroll to select: Chanel Scan > Scan by channel Table Frequency scan > Scan by each Frequency Set your country 6

7 Fine Adjustment Video Capture Device Setting Brightness, Contrast, Hue and Saturation; Select different Video Capturing Device Click Video source: Record Settings Source Setting Preview: Disable for overlay mode. Video Proc Amp: Video Settings Mixer Device Video Decoder: Set TV Format Select your Sound Card Profile Working Directory Select different Recording Format Select MPEG1 and MPEG2 you can set bit-rate for different Video Quality Select other format for fix bit-rate Set saving path for recorded Video 7

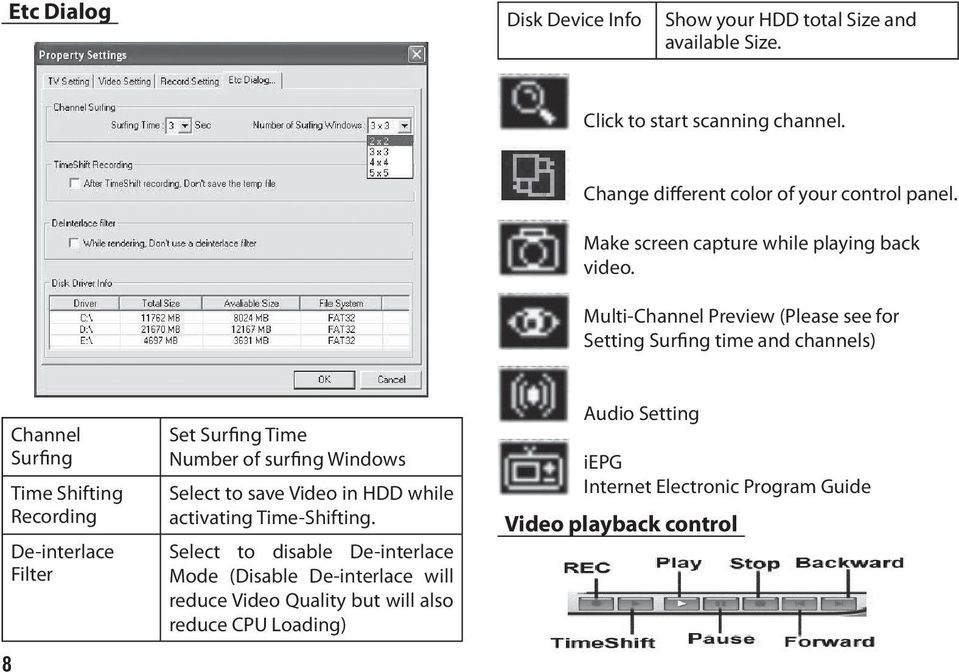

8 Etc Dialog Disk Device Info Show your HDD total Size and available Size. Click to start scanning channel. Change different color of your control panel. Make screen capture while playing back video. Multi-Channel Preview (Please see for Setting Surfing time and channels) Channel Surfing Time Shifting Recording De-interlace Filter 8 Set Surfing Time Number of surfing Windows Select to save Video in HDD while activating Time-Shifting. Select to disable De-interlace Mode (Disable De-interlace will reduce Video Quality but will also reduce CPU Loading) Audio Setting iepg Internet Electronic Program Guide Video playback control

9 REC Click to record, click again to stop recording Time Shift Activate Time-Shifting Play Playback recorded video Pause Pause while playing back Stop Stop playing back Forward Fast forward Rewind Rewind Volume control Stop: Record: CH+ : CH- : VOL+ : VOL- : Full Screen: Time Shift: stop rec Multimedia Files Channel Up Channel Down Volume Up Channel Down Enlarge Picture Timeshift Display Volume Increase the volume Mute Decrease the volume * About the detailed operation instruction of TV PLUS3.0 play out software, please refer to the help file of this software. Remote Controller Power: open/close Tv Plus3.0 AV Source: select Av Source 0~9: select Channel Number Recall: return Last Time Channel Mute: mute 9

10 10

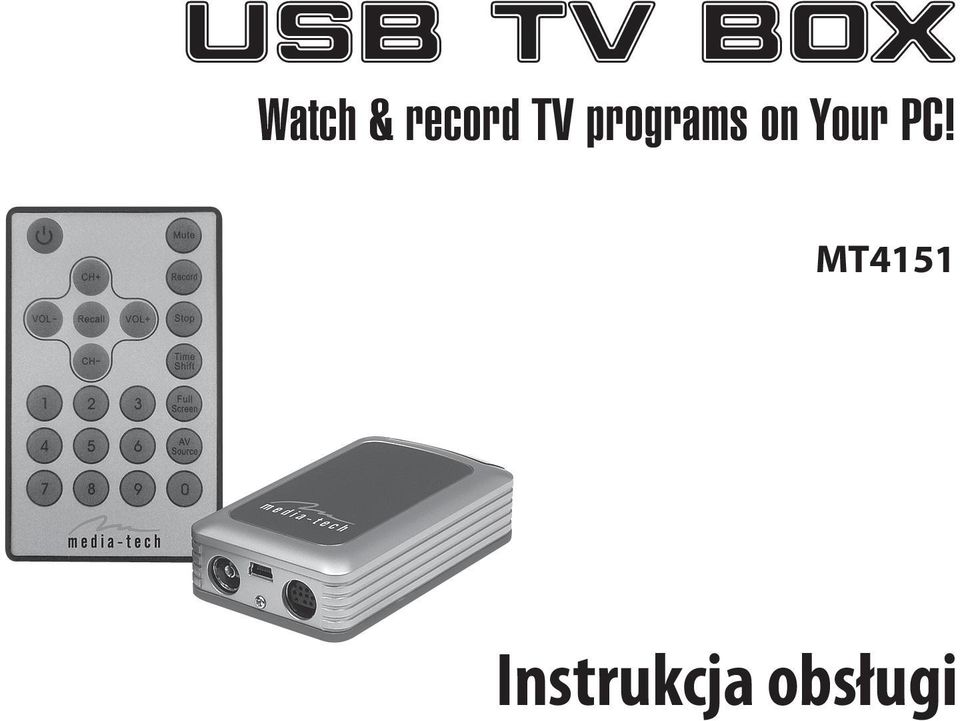

11 USB TV BOX Watch & record TV programs on Your PC! MT4151 Instrukcja obsługi

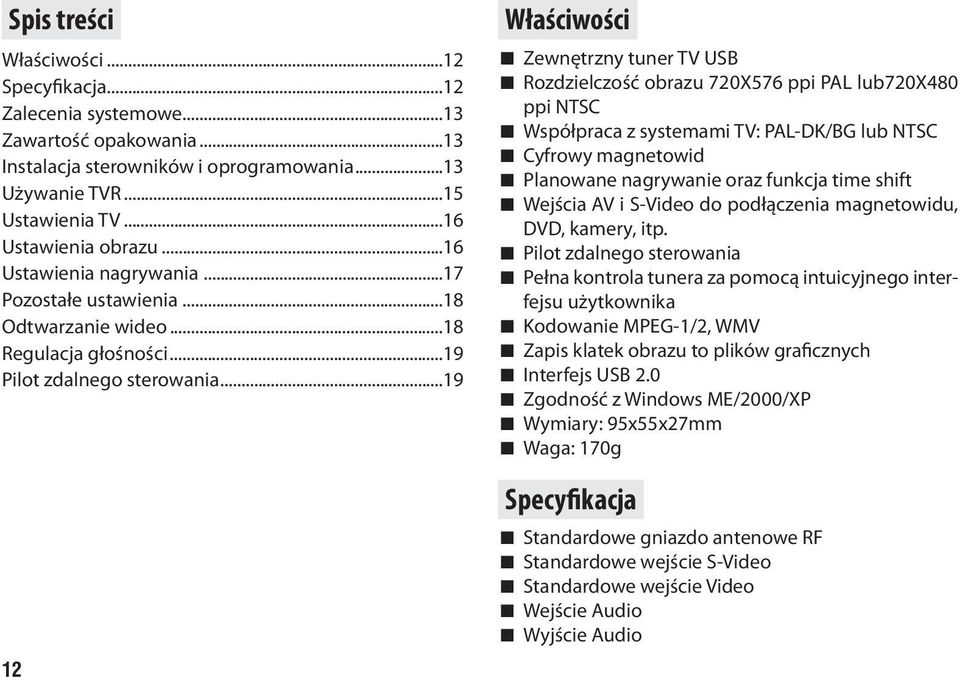

12 Spis treści Właściwości...12 Specyfikacja...12 Zalecenia systemowe...13 Zawartość opakowania...13 Instalacja sterowników i oprogramowania...13 Używanie TVR...15 Ustawienia TV...16 Ustawienia obrazu...16 Ustawienia nagrywania...17 Pozostałe ustawienia...18 Odtwarzanie wideo...18 Regulacja głośności...19 Pilot zdalnego sterowania Właściwości Zewnętrzny tuner TV USB Rozdzielczość obrazu 720X576 ppi PAL lub720x480 ppi NTSC Współpraca z systemami TV: PAL-DK/BG lub NTSC Cyfrowy magnetowid Planowane nagrywanie oraz funkcja time shift Wejścia AV i S-Video do podłączenia magnetowidu, DVD, kamery, itp. Pilot zdalnego sterowania Pełna kontrola tunera za pomocą intuicyjnego interfejsu użytkownika Kodowanie MPEG-1/2, WMV Zapis klatek obrazu to plików graficznych Interfejs USB 2.0 Zgodność z Windows ME/2000/XP Wymiary: 95x55x27mm Waga: 170g Specyfikacja Standardowe gniazdo antenowe RF Standardowe wejście S-Video Standardowe wejście Video Wejście Audio Wyjście Audio

13 Zalecenia systemowe OS: WindowsXP-SP2 Pentium MHz lub wyższy CPU 256MB lub większa pamięć 500MB wolnego miejsca na twardym dysku Wolny port USB2.0 Zgodność z DirectX 8.1 i nowszym Zawartość opakowania USB2.0 Tuner TV Pilot zdalnego sterowania Instrukcja obsługi Kabel USB Kabel AV Kabel S-Video Płyta CD z oprogramowaniem Instalacja sterowników i oprogramowania Uwaga!!! Proszę nie podłączać urządzenia do komputera dopóki nie zostanie zainstalowane oprogramowanie. Uruchom program SETUP.EXE z płyty CD, następnie wybierz Next a następnie yes. Program wyświetli SELECT YOUR H/W AUDIO TYPE, wybierz SELECT USB AUDIO i kliknij Next. Kliknik Next aby rozpocząć instalację we wskazanym folderze. 13

14 W momencie, gdy system poinformuje o instalacji Windows Media Format 9, kliknij Yes. Po ponownym uruchomieniu komputera, podłącz kablem USB Tuner TV do portu USB2.0 w komputerze, system poinformuje o wykryciu nowego sprzętu i automatycznie zainstaluje sterowniki, kliknij Next. Kliknij Yes ponownie, aby zaakceptować warunki autoryzacji. Kliknij Ok Kliknij Finish i zakończ instalację. Podwójne kliknięcie ikony TV PLUS3.0 na Pulpicie pozwala przejść do odbioru TV. W przypadku instalacji po raz pierwszy niezbędne może być wpisanie numeru seryjnego oprogramowania, które znajduje się na opakowaniu płyty. W tym momencie system automatycznie wyświetli okno instalacji sterowników, kliknij next, a następnie finish zgodnie ze wskazówkami I wybierz opcję yes, I will restart windows. 14

15 Po zainstalowaniu i uruchomieniu programu TV PLUS 3.0, główne okno dialogowe powinno mieć następujący wygląd: Używanie TVR Kliknij tu aby wybrać nadawcę: TV = antena; Cable = telewizja kablowa Wybierz źródło sygnału TV, Composite lub S-VHS Klikając na strzałki wybierz kanał (musi być wcześniej zdefiniowany). Ta ikona otwiera okno dialogowe planowanego nagrywania Moduł interfejsu odtwarzacza i nagrywarki TV jest obsługiwany wg schematu: Nagrywanie, odtwarzanie, time-shift Głośność Add ustawianie nowego planu nagrywania Edit zmiana nazwy nagranego pliku wideo Delete kasowanie wybranego pliku wideo Delete all kasowanie wszystkich plików wideo OK potwierdzenie wszystkich ustawień i wyjście z opcji Cancel anulowanie dokonanych ustawień Wybór źródła AV Wybór kanału Ikony narzędziowe Ustawienia właściwości 15

16 TV settings (ustawienia TV) Add/Delete Channels Change Name Fine Tune Sort by Add > dodawanie kanału < Del kasowanie kanału Auto Scan automatyczne wyszukiwanie kanałów Zmiana nazwy wybranego kanału Dostrajanie wybranego kanału Sortowanie listy kanałów według nazwy lub numeracji Video Settings (ustawienia obrazu) Category Scan Mode Country Wybór rodzaju sygnału: antena lub telewizja kablowa Wybór: Chanel Scan > wyszukiwanie według listy kanałów Frequency scan > wyszukiwanie według częstotliwości Wybór kraju odbioru TV. 16

17 Fine Adjustment Video Capture Device Ustawienie parametrów obrazu: jasność, barwa, kontrast, nasycenie Wybór urządzenia wizyjnego Kliknij Video source: Record Settings (ustawienia nagrywania) Mixer Device Ustawienie źródła Zaznacz Preview aby kontrolować zmiany Na karcie Video Proc Amp ustaw parametry obrazu Ustaw standard nadawanego sygnału TV Wybierz główną i aktywną kartę dźwiękową w Twoim komputerze Profile Wybór profilu MPEG1 lub 2 umożliwia ręczne ustawianie parametrów ale i wiedzy na temat kompresji obrazu. Pozostałe profile mają predefiniowane parametry kompresji Working Directory Ustawienie ścieżki zapisu pliku z nagraniem 17

18 Etc Dialog (pozostałe ustawienia) Disk Device Info Pokazuje pojemności dostępnych dysków Wyszukiwanie kanałów Zmiana wyglądu panelu sterowania Wykonanie zrzutu ekranu Przegląd kanałów w postaci miniaturek (ustawienia Chanel Surfing) Channel Surfing Time Shifting Recording De-interlace Filter 18 Ustawienie czasu i ilości podglądów programów Aktywacja i deaktywacja bufora wideo (bufor korzysta z przestrzeni dyskowej HDD) Filtr zmniejszający obciążenie procesora kosztem pogorszenia jakości (istotne przy słabszych komputerach) Zmiana rodzaju dźwięku Internetowy przewodnik po programach (o ile nadawany) Odtwarzanie wideo

19 REC rozpoczyna i zatrzymuje nagrywanie Time Shift aktywacja i deaktywacja bufora wideo Play odtwarzanie nagrania Pause zatrzymanie odtwarzania Stop stop odtwarzania Forward przewinięcie do przodu Rewind przewinięcie do tyłu Regulacja głośności CH+ : CH- : VOL+ : VOL- : Full Screen: Time Shift: kanał do przodu kanał do tyłu zwiększenie głośności zmniejszenie głośności wyświetlanie obrazu TV na całym ekranie monitora funkcja bufora TIMESHIFT Wskazanie regulacji Głośniej Wyciszenie Ciszej * Więcej informacji na temat obsługi TV PLUS3.0 znajdziesz w pliku pomocy programu. Pilot zdalnego sterowania Power: otwórz/ zamknij TV PLUS3.0 AV Source: źródło AV 0~9: wybierz numer kanału Recall: powróć do ostatnio oglądanego kanału Mute: wyłączenie dźwięku Stop: zatrzymanie odtwarzania Record: nagrywanie plików multimedialnych 19
