Instrukcja montaŝu WEBASTO A4 Avant 2003 1.

wydechem spalin, pompą wody, sterownikiem, czujnikami, świecą Ŝarową i wiązkami.

1 Instrukcja montaŝu WEBASTO A4 Avant T BFB quattro ETAP I GROMADZIMY CZĘŚCI GŁÓWNE Kompletne urządzenie WEBASTO z dolotem powietrza, wydechem spalin, pompą wody, sterownikiem, czujnikami, świecą Ŝarową i wiązkami. Wiązki są dwie, pierwsza łączy elementy zamontowane na urządzeniu i wchodzi do sterownika WEBASTO, druga wiązka wychodzi ze sterownika i łączy się z instalacją elektryczną samochodu.

2 Najlepiej jak urządzenie będzie posiadało własna wiązkę, bo z wiązką łączącą instalację samochodu moŝna sobie poradzić Jeśli nie ma, to niestety musimy się w nią zaopatrzyć

Uchwyt mocujący 8E0 261 165 Rurka paliwowa 8E0 261 529 L

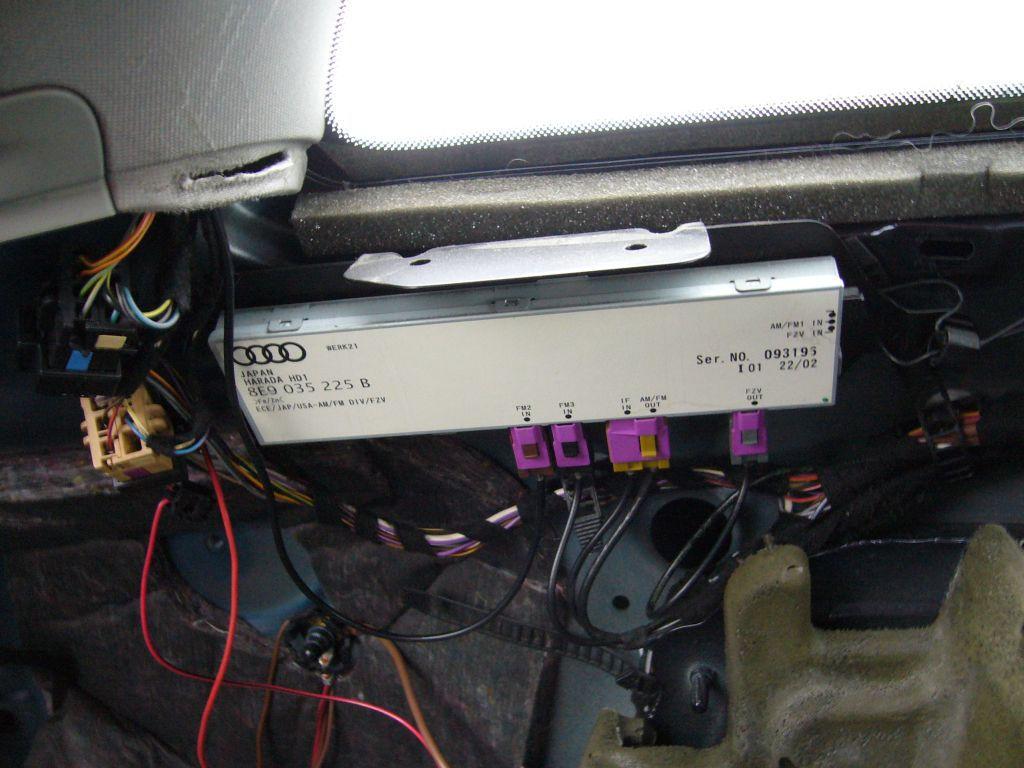

3 Potrzebujemy równieŝ dawkującej pompy paliwa z uchwytem mocującym Pompa 8E Wkładka gumowa 8E Uchwyt mocujący 8E Rurka paliwowa 8E L Wzmacniacz antenowy pod WEBASTO Mój nie miał dodatkowego wejścia

4 Ten juŝ takie posiada Sterownik pilota i pilot

Trzeba się równieŝ zaopatrzyć w dobre cybanty (opaski znaczy) Urządzenie

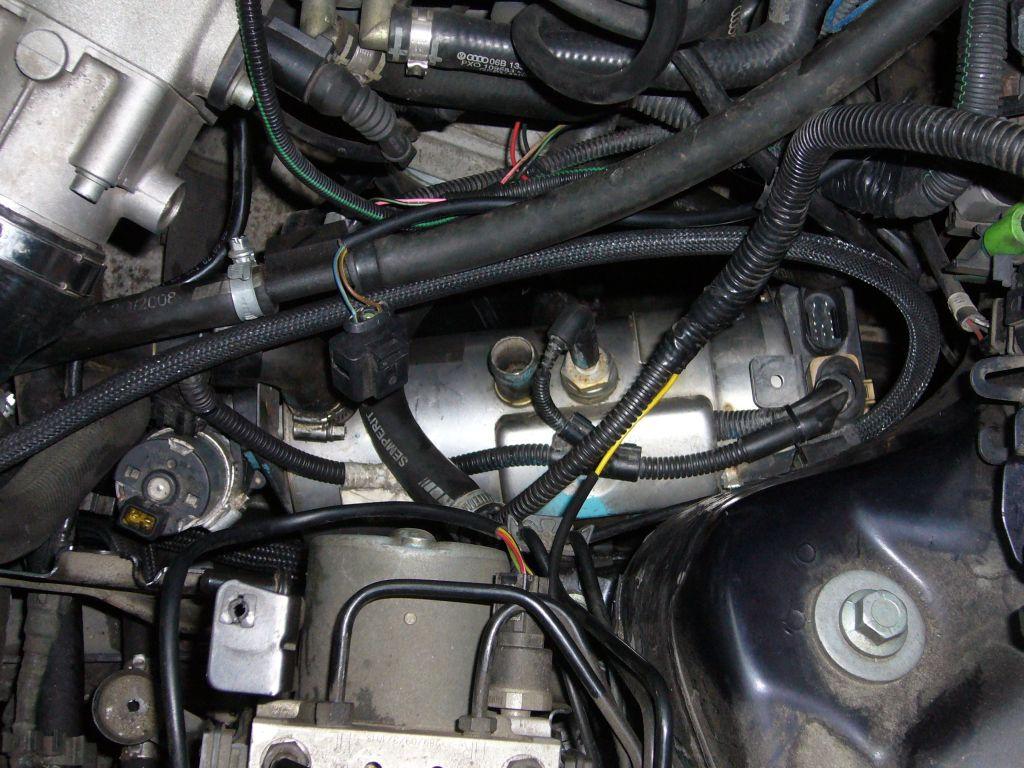

5 ETAP II MONTAś Króćce wodne od WEBASTO mają średnicę 20mm, dlatego wszystkie kształtki i węŝe muszą mieć max taką samą średnicę wewnętrzną. Trzeba się równieŝ zaopatrzyć w dobre cybanty (opaski znaczy) Urządzenie montujemy na podłuŝnicy lewej i przykręcamy do technologicznych otworów z gwintem

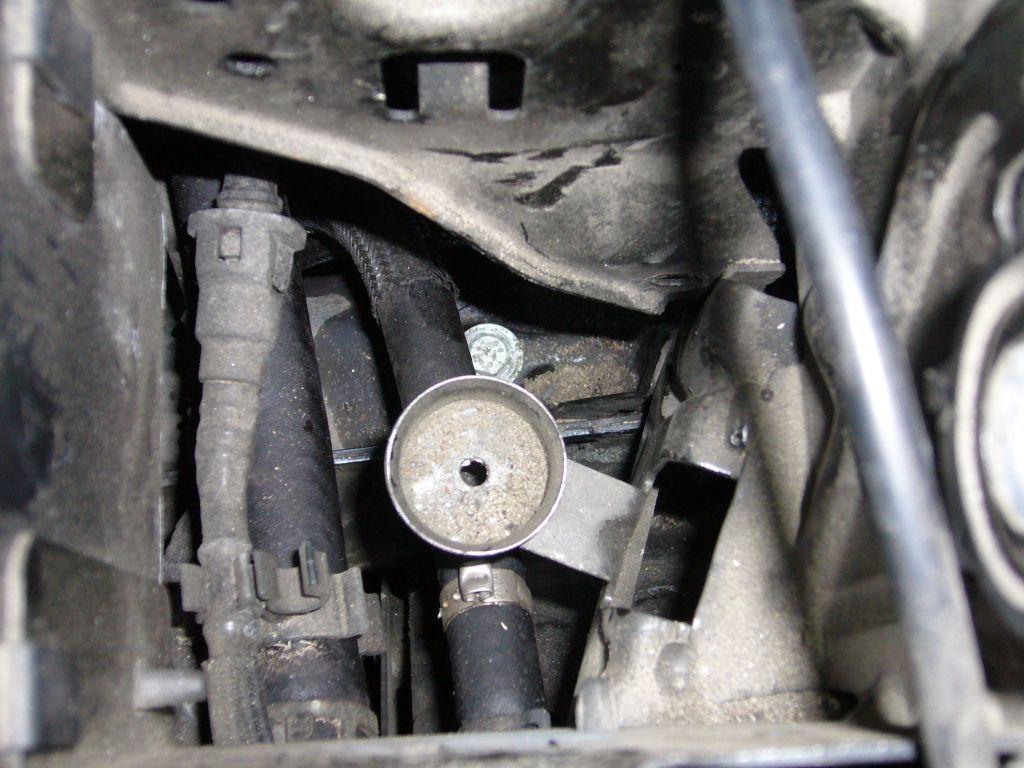

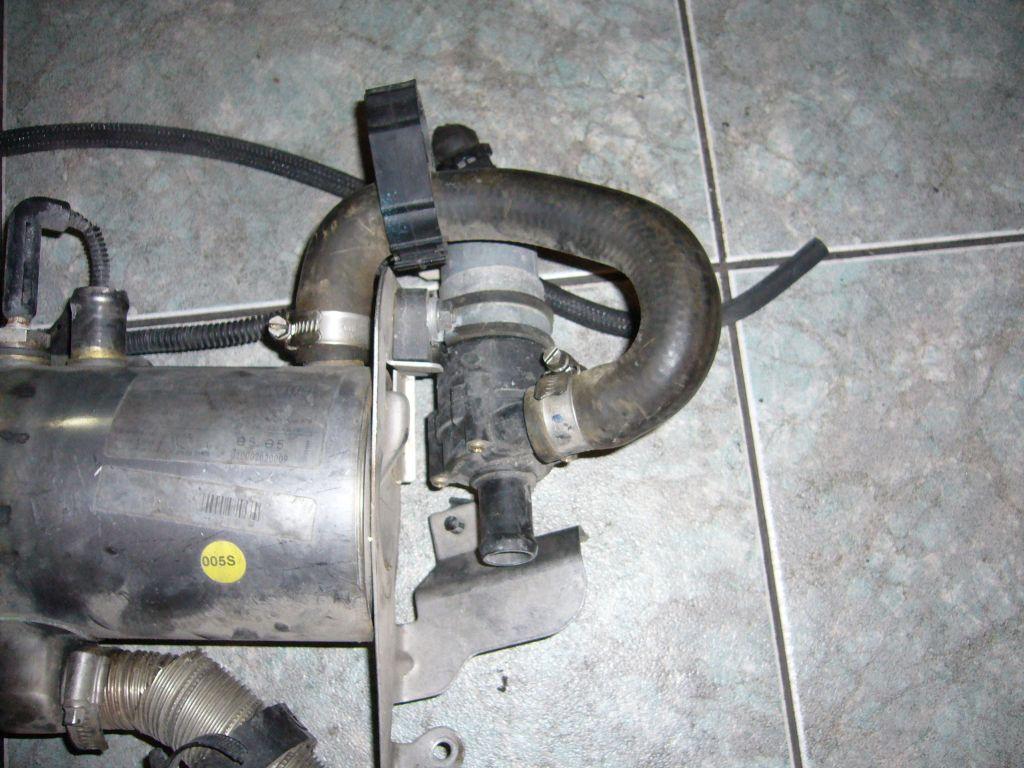

6 Dolny przewód idący do nagrzewnicy wyciągamy na dół, w ten sposób nie musimy odłączać przewodu od króćca silnika, co jest bardzo kłopotliwe Wyginamy go i za pomocą kolanka łączymy z przewodem idącym do webastowej pompy wody

7 Tak wygląda po podłączeniu Gumowe kolanko nakładamy na końcówkę webastowej pompy wody i zakładamy na wąŝ idący do silnika

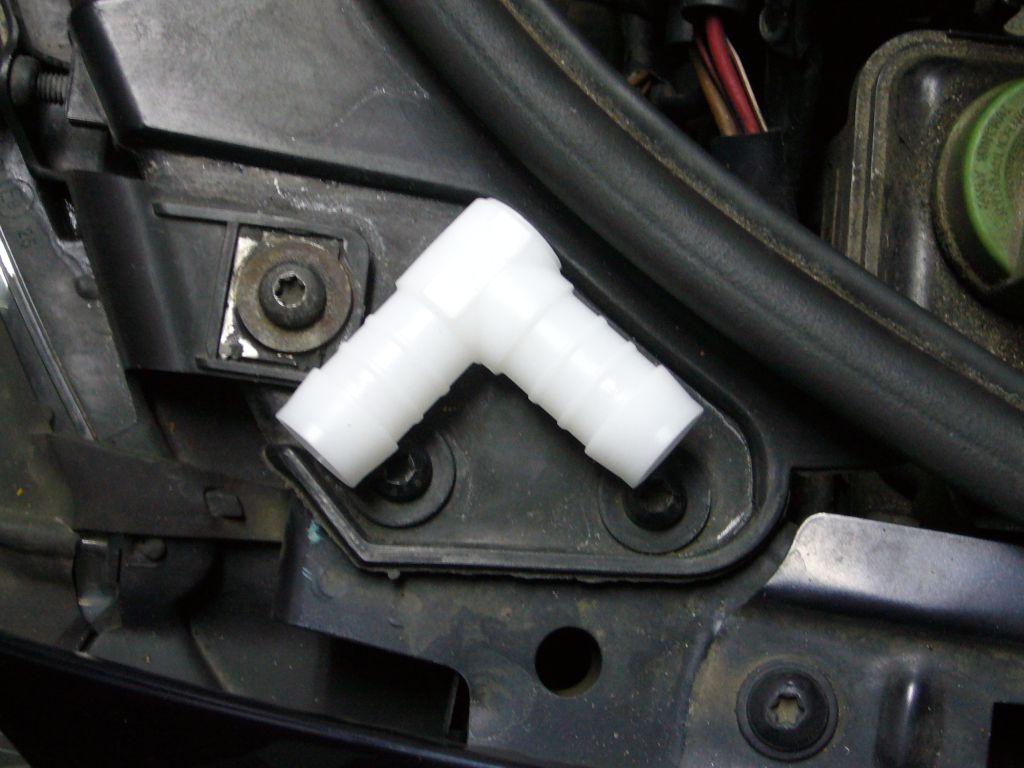

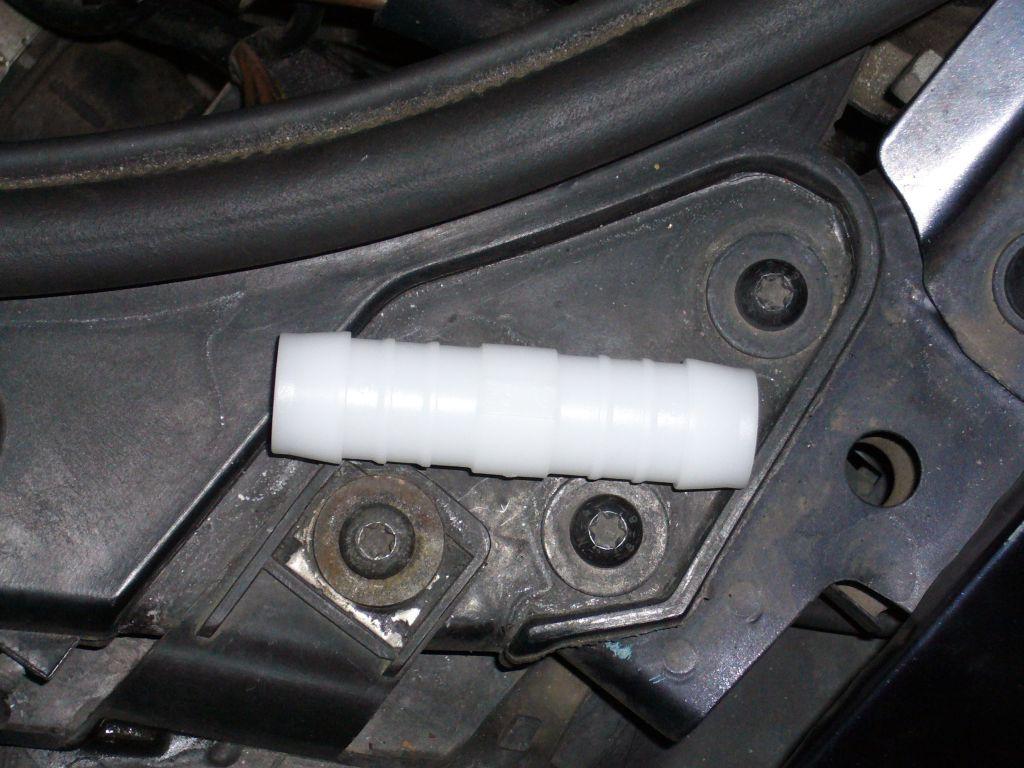

Przydadzą się takie króćce Na króciec wychodzący w górnej

poprzez otwór po wyciągniętym węŝu nagrzewnicy nasadzimy go

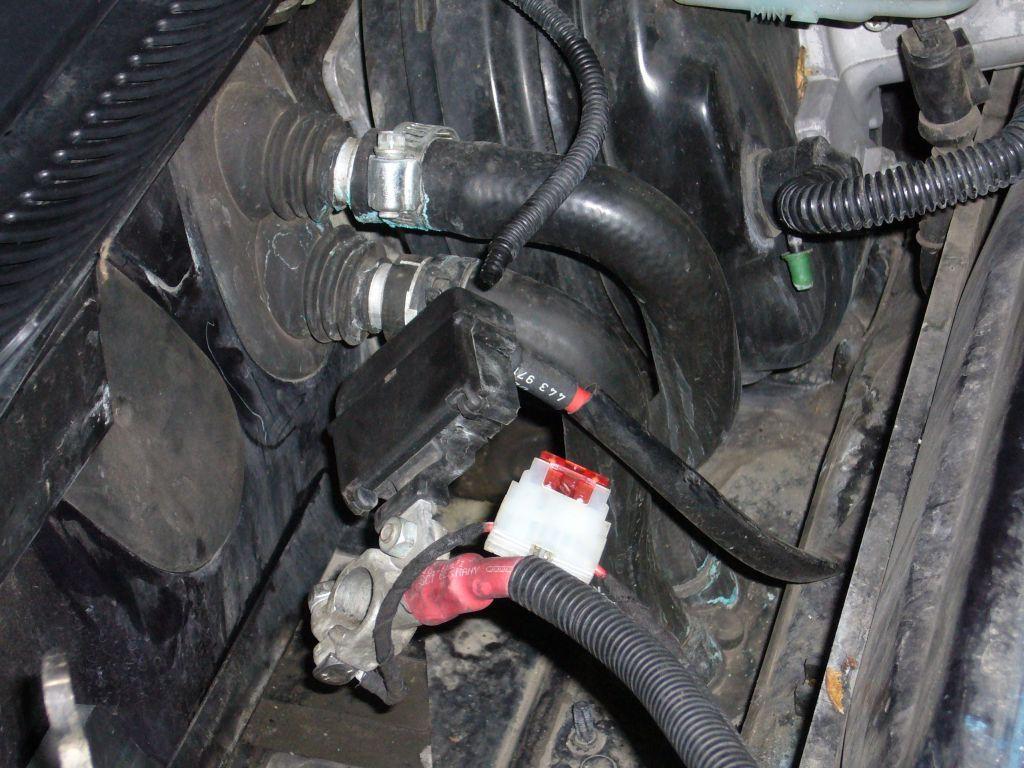

I tym sposobem wpięliśmy się w układ chłodzenia Mocowanie

8 Przydadzą się takie króćce Na króciec wychodzący w górnej części obudowy webasto nakładamy wąŝ, który poprowadzimy poprzez otwór po wyciągniętym węŝu nagrzewnicy nasadzimy go na dolny króciec. I tym sposobem wpięliśmy się w układ chłodzenia Mocowanie pompki Śruba 8mm do fabrycznego otworu Wiązkę elektryczną moŝna poprowadzić przez otwory w lewym nadkolu

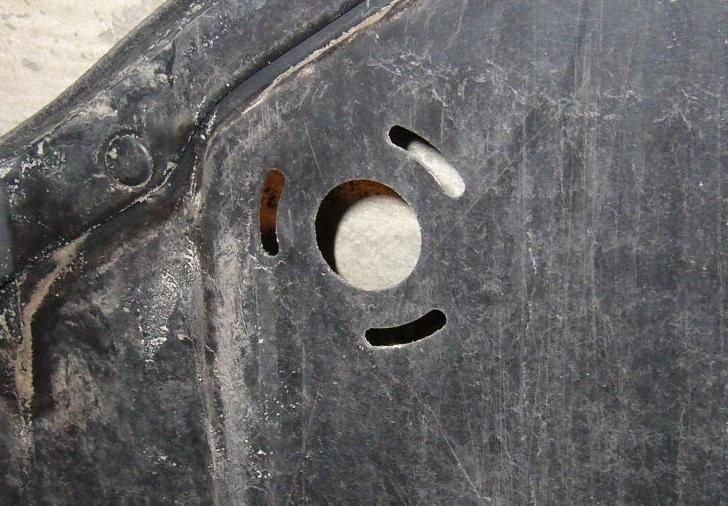

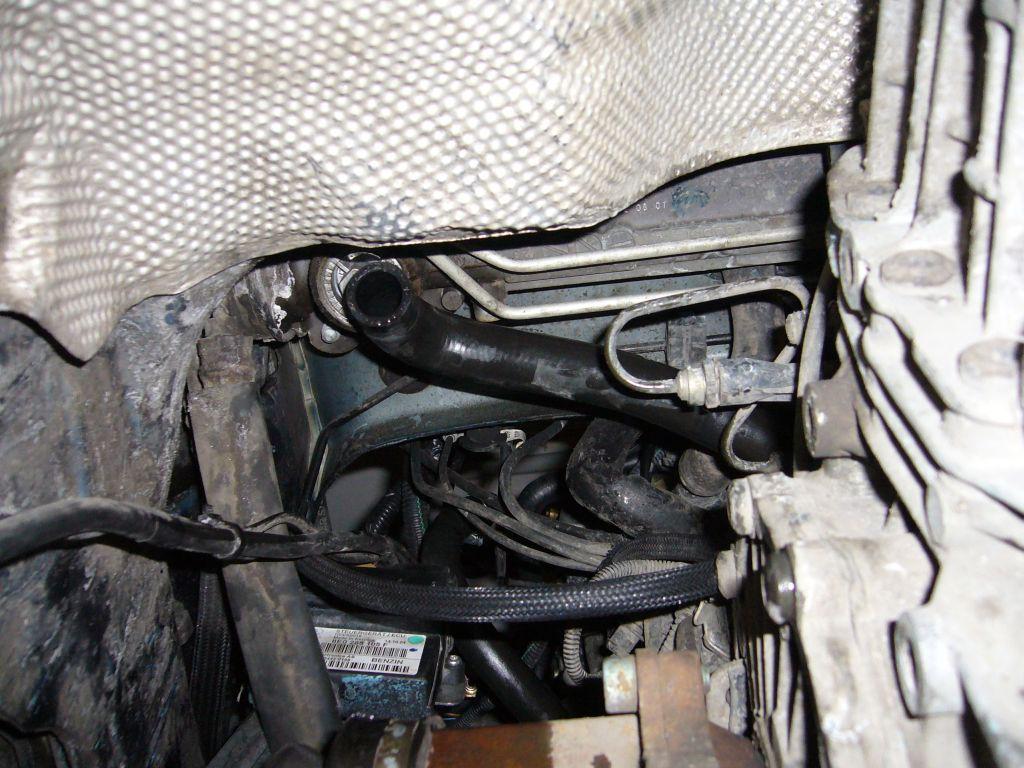

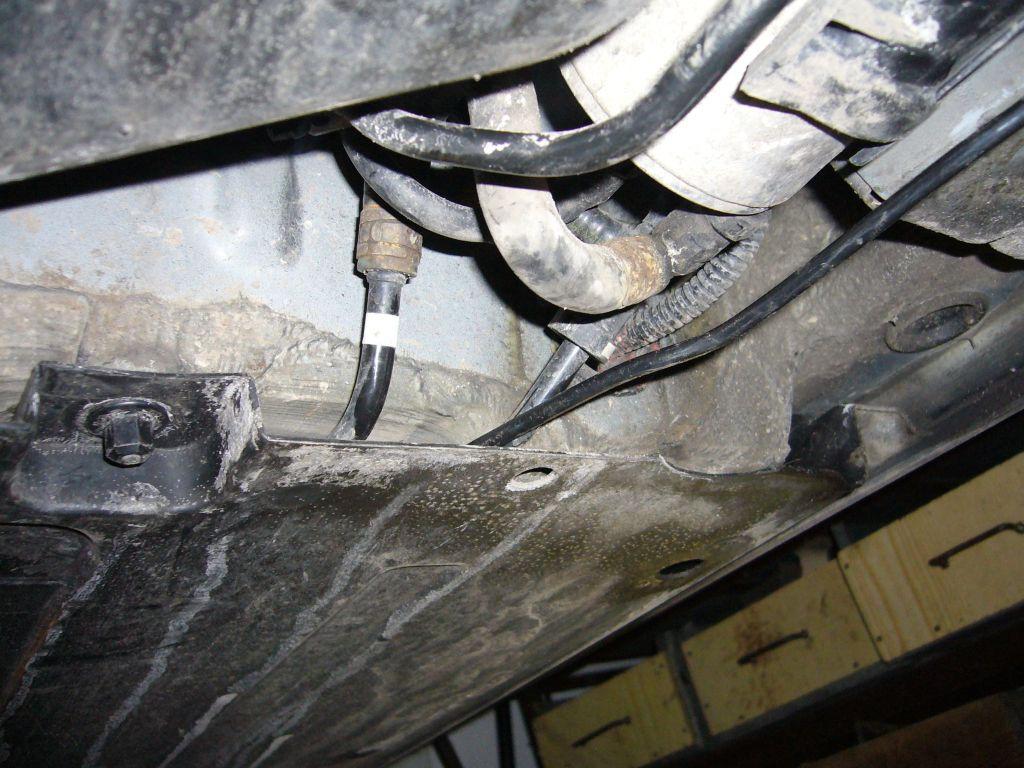

9 Mocujemy wydech spalin W osłonie silnika jest otwór do zamocowania wydechu Przewód paliwowy poprowadziliśmy po prawej stronie razem z innymi przewodami paliwowymi, w uchwytach jest miejsce na dodatkowy przewód

Pompa paliwowa, to oddzielny rozdział Mamy kilka

pompie Ten otworek na brzegu pompy przy uszczelce,

10 Pompa paliwowa, to oddzielny rozdział Mamy kilka wyjść - Kupić nową ~ 1200PLN - Znaleźć uŝywaną od webasto (cud!!!) - Wyrezać! Strzałeczka wskazuje króciec, którego nie mamy w pompie Ten otworek na brzegu pompy przy uszczelce, to miejsce osadzenia rurki Rurka paliwa montowana wewnątrz pompy paliwa 4B

11 ETAP III INSTALACJA ELEKTRYCZNA Schemat podłączenia wiązki WEBASTO z instalacją samochodu 1J B WTYCZKA GŁÓWNA ,5mm zestaw przewodów, 3szt ,8mm zestaw przewodów, 1szt mm zestaw przewodów, 1szt.

Elementy do podłączenia pompki WEBASTO 037 906 240 - wtyczka 000 979 133 - zestaw przewodów, 1szt. Przełącznik WEBASTO Przełącznik 8E0 919 721 A - 144.47 Wtyczka 4A0 972 883-32.

12 Elementy do podłączenia pompki WEBASTO wtyczka zestaw przewodów, 1szt. Przełącznik WEBASTO Przełącznik 8E A Wtyczka 4A Zestaw przewodów (jeden kabelek ma 2 piny, kupujemy 6 kabelków, które jeszcze wykorzystamy do wpięcia w niebieską i zieloną kostkę licznika) Schemat podłączenia przełącznika WEBASTO z licznikiem Wszystkie konektorki mają ten sam numer

13 Gniazdo wtyczki sterownika pilota 2D BM - gniazdo zestaw przewodów, 2szt. ETAP IV KODOWANIE Sprawdzamy błędy w 18-aux. heat. Przyuczamy sterownik WEBASTO numeru VIN (J364) 18-aux. heat. => 10-adaptacja => kanał 81 => => zapisz Kodowanie licznika (J285) 17-instruments => 10-adaptacja => kanał 18 => 1 => zapisz Kodowanie licznika (J285) 17-instruments => 10-adaptacja => kanał 61 => xxxxx => zapisz (jeśli nie pójdzie za pierwszym razem, to za trzecim przyjmie) Do aktualnego kodowania w kanale 61 dodajemy = Wynik wpisujemy w okno z aktualnym kodowaniem i zapisujemy, aŝ załapie Sprawdzamy cały samochód w poszukiwaniu błędów, najlepiej opcja (auto scan) Kodowanie pilota WEBASTO 18-aux. heat. => 10 adaptacja => kanał 04 => w oknie wartości wpisujemy 1, wtedy w lewym górnym okienku pojawia się informacja o uczeniu się pilota, wciskamy przycisk włączający WEBASTO po czym w tym samym okienku dostajemy info o zapamiętaniu. Zapisujemy i pilot zakodowany THE END 2010 Wyrezali: Mario_ & Waters
