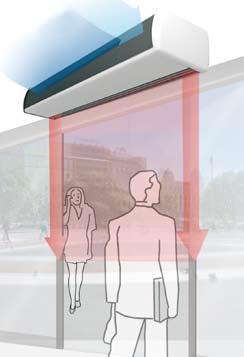

2 KURTYNY POWIETRZNE opis ogólny Nowa i zarazem atrakcyjna generacja kurtyn powietrznych Rosenberg to idealne rozwiązanie dla zachowania komfortowego klimatu w pomieszczeniach handlowych i budynkach publicznych, w których drzwi muszą być zawsze otwarte. Kurtyny powietrzne wytwarzają laminarny strumień tworząc niewidoczną barierę skutecznie chroniącą wnętrze pomieszczenia przed stratami ciepła bądź chłodu. Znacznie redukują koszty eksploatacji budynku i podnoszą komfort pracy personelu i samopoczucie klientów. Kurtyny Rosenberg chronią przed zimnem i ciepłem, zapobiegają przeciągom oraz minimalizują przedostawanie się kurzu, spalin, zanieczyszczeń i insektów do pomieszczeń. Kurtyny powietrzne sprawiają, iż wnętrza sklepów są widoczne z ulicy a wejście do nich staje się łatwe. Skutkuje to zwiększoną ilością odwiedzin przez klientów oraz zwiększonymi obrotami w handlu. Dla pełnego wykorzystania zalet kurtyn Rosenberg, należy pamiętać o dokładnym doborze urządzenia do panujących warunków. Takie czynniki jak: podciśnienie w pomieszczeniu, silny wiatr, usytuowanie drzwi wejściowych, dodatkowe drzwi na przeciwległych krańcach pomieszczenia oraz wysokość montażu kurtyny muszą zostać uwzględnione. Nasi konsultanci posłużą Państwu pomocą. zalety UTRZYMUJĄ - Ciepło - Chłód - Komfort - Czystą atmosferę CHRONIĄ PRZED - Niskimi temperaturami w zimie - Wysokimi temperaturami w lecie - Spalinami - Kurzem - Zanieczyszczeniami - Niepożądanymi zapachami - Insektami dobór kurtyn Dla poprawnego doboru kurtyny powietrznej należy zwrócić uwagę na następujące czynniki: - Wysokość instalacji mierzona od kratki wylotowej kurtyny do podłogi. - Szerokość otworu drzwiowego. - Lokalizacja budynku dla określenia stopnia ochrony przed surowymi warunkami pogodowymi. - Ilość drzwi w budynku na tej samej stronie, na różnych stronach lub po przeciwnych. - Ilość kondygnacji połączonych schodami ruchomymi. - drzwi: zawsze otwarte, otwierane automatycznie, otwierane ręcznie, drzwi obrotowe, itp. - systemu wentylacyjnego i klimatyzacyjnego. - Rodzaj i moc zasilania elektrycznego i/lub parametry. - Przeznaczenie pomieszczeń, styl i dekoracje w pomieszczeniu. 2

3 SZEROKA OFERTA Rodzaje kurtyn i ich zastosowanie Model Rodzaj Zalecana wysokość instalacji (*) Rodzaj nagrzewnicy A E P Zastosowanie Minibel do 1.8 m Kioski, okienka kasowe, bary szybkiej obsługi, małe sklepy. Restauracje i lokale z zamkniętymi drzwiami wejściowymi lub automatycznymi drzwiami w przypadku małego natężenia ruchu. Eco (E tylko) Optima Optima do zabudowy Windbox Windbox Dam Windbox do zabudowy WEC REC Deco Zen Rund (M,G tylko) Duojet(M,G tylko) RotoWind (M,G tylko) VariWind Kool (A tylko) Compact (M/A tylko) Windbox Max S M G B L XL do 2.2 m do 2.5 m do 2.8 m do 3.2 m do 4 m do 4.5 m do 7 m do 5 m Małe i średnie lokale. Restauracje, małe sklepy i lokale z małym i średnim natężeniem ruchu pieszego. Tworzą różne strefy klimatyczne. Chronią przed dostaniem się do wewnątrz pomieszczenia kurzu, spalin, zanieczyszczeń i insektów. Możliwość zabudowy w suficie podwieszanym. Izolują strefy dla palaczy. Średnie i duże lokale z dużym natężeniem ruchu pieszego. Chronią przed dostaniem się do wewnątrz pomieszczenia kurzu, spalin, zanieczyszczeń i insektów. Do zastosowań w chłodniach. Możliwość zabudowy w suficie podwieszanym. Izolują strefy dla palaczy. Średnie i duże lokale z dużym natężeniem ruchu pieszego oraz drzwi przemysłowe. Chronią przed dostaniem się do wewnątrz pomieszczenia kurzu, spalin, zanieczyszczeń i insektów. Do zastosowań w chłodniach. Możliwość zabudowy w suficie podwieszanym. Bramy przemysłowe i doki załadunkowe. Do pionowego montażu po jednej lub dwóch stronach bramy. Również możliwość montażu poziomego nad bramą. (*) wysokość montażu zależna jest od charakterystyki lokalu (pomieszczenia). Skontaktuj się z nami w przypadku jakichkolwiek pytań lub wątpliwości. A - zimna, E - nagrzewnica elektryczna, P - nagrzewnica wodna. 3

4 MINIBEL Kurtyny powietrzne do obiektów komercyjnych Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze szarym RAL Ciche, kompaktowe wentylatory osiowe. E zawiera nagrzewnicę elektryczną, typ A kurtyna bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa z anodowanych profili aluminiowych. Wbudowane regulatory wydajności i mocy grzewczej. Kabel zasilający długości 1,5 m. Uchwyty do montażu ściennego. MIN 600 A MIN 600 E MIN 900 A MIN 900 E wentylatora W Zasilanie wentylatora V 230~1 230~1 230~1 230~1 znam. wentylatora A 0,52 0,52 0,78 0,78 Obroty wentylatora rpm m 3 /h kw - 2,5-3,2 Zasilanie nagrzewnicy V - 230~1-230~1 nagrzewnicy A - 10,4-16,7 Przyrost temperatury ºC Masa kg ,5 13,5 (3 m) db(a) Maks. wys. zawieszenia (*) m 1,8 1,8 1,8 1,8 (*) Zależna od miejsca instalacji. Wymiary L 18 A B xM6 L A B MIN MIN

5 ECO Ekonomiczne kurtyny powietrzne do obiektów komercyjnych Samonośna obudowa z blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze RAL Poprzeczne wentylatory promieniowe napędzane dwubiegowymi silnikami z wirującą obudową. Nagrzewnica ceramiczna typu półprzewodnikowego PTC z samoczynną regulacją. Zdalne sterowanie za pomocą pilota lub wbudowanego panelu sterowania. Uchwyty do montażu ściennego. ECO 1000 E ECO 1200 E* ECO 1500 E* wentylatora W 140/ / /300 Zasilanie wentylatora V 230V~1 230V~1 230V~1 znam. wentylatora A 0,38/0,63 0,46/0,72 0,57/0,88 Obroty wentylatora rpm m 3 /h 950/ / /1625 kw 6,2 7,4 7,4 9,3 9,3 Zasilanie nagrzewnicy V 400V~3 400V~3 230V~1 400V~3 230V~1 nagrzewnicy A 8,7 10,4 18, ,3 Przyrost temperatury ºC 18/17 17/16 17/16 17/16 17/16 Masa kg 16 18,2 22,9 (3 m) db(a) Maks. wys. zawieszenia (**) m 2,2 2,2 2,2 (*) E standardowo z nagrzewnicą elektryczną trójfazową 400 V, opcjonalnie E230 z zasilaniem jednofazowym. (**) Zależna od miejsca instalacji. Wymiary (*) 8 x Ø 9 30 A 300 A 30 L (*) W zestawie uchwyty do montażu ściennego L A ECO ECO ECO Wszystkie wymiary w [mm] 5

6 OPTIMA Kurtyny powietrzne do obiektów komercyjnych Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze RAL Inne kolory na zamówienie. Ciche, poprzeczne wentylatory promieniowe napędzane dwubiegowymi silnikami z wirującą obudową. Perforowana kratka wlotowa zastępująca filtr wymaga tylko okresowego przetarcia ścierką lub odkurzenia przy pomocy odkurzacza. P zawiera nagrzewnicę wodną, E 2-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa z anodowanych profili aluminiowych. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. OPT 1000 A OPT 1000 P OPT 1000 E(*) OPT 1500 A OPT 1500 P OPT 1500 E(*) wentylatora W 45/98 45/98 45/98 61/112 61/112 61/112 Zasilanie wentylatora V 230V~1 230V~1 230V~1 230V~1 230V~1 230V~1 znam. wentylatora A 0,23/0,50 0,23/0,50 0,23/0,50 0,33/0,55 0,33/0,55 0,33/0,55 Obroty wentylatora rpm m 3 /h 750/ / / / / /1.600 kw - 7,11 4/6 3,8/5,65-10,77 6/9 3,8/5,65 Zasilanie nagrzewnicy V ~3 230~ ~3 230~1 nagrzewnicy A - - 5,8/8,7 15,8/23, ,7/13 15,8/23,5 Przyrost temperatury ºC - 11/15 16/16 15/15-11,5/16,5 16/17 10/10,5 Masa kg 17,5 20,5 20,5 25,5 27,5 27,5 (3 m) db(a) 41/50 41/50 41/50 43/52 43/52 43/52 Maks. wys. zawieszenia (**) m 2,2 2,2 2,2 2,2 2,2 2,2 (*) E standardowo z nagrzewnicą elektryczną trójfazową 400 V, opcjonalnie E230 z zasilaniem jednofazowym. (**) Zależna od miejsca instalacji. : 1/2 Wymiary 36 A 36 6 L A B OPT OPT Wszystkie wymiary w [mm]

7 OPTIMA DO ZABUDOWY Kurtyny powietrzne do zabudowy w suficie podwieszanym Samonośna obudowa z galwanizowanej blachy stalowej gotowa do zabudowy w suficie podwieszanym. Dysza wlotowa i wylotowa w aluminiowej ramie pokrywana powłoką z tworzywa sztucznego w kolorze białym RAL Ciche, poprzeczne wentylatory promieniowe napędzane dwubiegowymi silnikami z wirującą obudową. P zawiera nagrzewnicę wodną, E 2-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. RO 1000 A RO 1000 P RO 1000 E(*) RO 1500 A RO 1500 P RO 1500 E(*) wentylatora W 45/98 45/98 45/98 61/112 61/112 61/112 Zasilanie wentylatora V 230V~1 230V~1 230V~1 230V~1 230V~1 230V~1 znam. wentylatora A 0,23/0,50 0,23/0,50 0,23/0,50 0,33/0,55 0,33/0,55 0,33/0,55 Obroty wentylatora rpm m 3 /h 850/ / / / / /1.700 kw - 7,51 4/6 3,8/5,65-11,21 6/9 3,8/5,65 Zasilanie nagrzewnicy (*) V ~3 230~ ~3 230~1 nagrzewnicy A - - 5,8/8,7 15,8/23, ,7/13 15,8/23,5 Przyrost temperatury ºC - 11/15 14/15 15/15-11,5/16,5 15/16 10/10,5 Masa kg 21,5 24,5 24,5 31,5 33,5 33,5 (3 m) db(a) 41/50 41/50 41/50 43/52 43/52 43/52 Maks. wys. zawieszenia (**) m 2,2 2,2 2,2 2,2 2,2 2,2 (*) E standardowo z nagrzewnicą elektryczną trójfazową 400 V, opcjonalnie E230 z zasilaniem jednofazowym. (**) Zależna od miejsca instalacji. : 1/2 Wymiary L L1 A RO RO

8 WINDBOX S,M,G Wysokowydajne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze RAL Inne kolory obudowy lub wykonanie ze stali nierdzewnej na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokotaktami przed przegrzaniem. Perforowana kratka wlotowa zastępująca filtr wymaga tylko okresowego przetarcia ścierką lub odkurzenia przy pomocy odkurzacza. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. 3x400V-50Hz m3/h kw Pa kw Pa kw kw A db(a) kg S 1000 P , x3/4 6, x3/4-0,372 1, S 1000 E /6/9 0,372 1, S 1000 A ,372 1, S 1500 P , x3/4 10, x3/4-0,558 2, S 1500 E /8/12 0,558 2, S 1500 A ,558 2, S 2000 P , x3/4 14, x3/4-0,744 3, S 2000 E /12/18 0,744 3, S 2000 A ,744 3, S 2500 P , x3/4 18, x3/4-0,930 4, S 2500 E /12/18 0,930 4, S 2500 A ,930 4, S 3000 P , x3/4 21, x3/4-1,116 5, S 3000 E /16/24 1,116 5, S 3000 A ,116 5, M 1000 P , x3/4 8, x3/4-0,510 2, M 1000 E /6/9 0,510 2, M 1000 A ,510 2, M 1500 P , x3/4 13, x3/4-0,765 3, M 1500 E /8/12 0,765 3, M 1500 A ,765 3, M 2000 P , x3/4 18, x3/4-1,020 4, M 2000 E /12/18 1,020 4, M 2000 A ,020 4, M 2500 P , x3/4 23, x3/4-1,275 5, M 2500 E /12/18 1,275 5, M 2500 A ,275 5, M 3000 P , x3/4 28, x3/4-1,530 6, M 3000 E /16/24 1,530 6, M 3000 A ,530 6, G 1000 P , x3/4 11, x3/4-0,765 3, G 1000 E /10/15 0,765 3, G 1000 A ,765 3, G 1500 P , x3/4 16, x3/4-1,020 4, G 1500 E ,5/15/22,5 1,020 4, G 1500 A ,020 4, nagrz. elektr. znam. 8

9 WINDBOX S,M,G Wysokowydajne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Wymiary i sposoby instalacji nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg G 2000 P , x3/4 24, x3/4-1,530 6, G 2000 E /20/30 1,530 6, G 2000 A ,530 6, G 2500 P , x3/4 28, x3/4-1,785 7, G 2500 E ,7/21,3/32 1,785 7, G 2500 A ,785 7, G 3000 P , x3/4 34, x3/4-2,04 8, G 3000 E ,7/21,3/32 2,04 8, G 3000 A ,04 8, / Instalacja pod sufitem / Instalacja w suficie podwieszanym (kurtyna widoczna) / Instalacja w suficie podwieszanym (kurtyna niewidoczna) 9

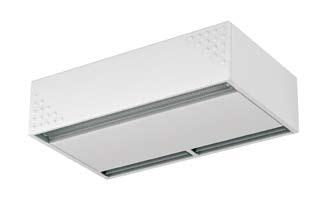

10 WINDBOX DAM Wysokowydajne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Samonośna obudowa z galwanizowanej blachy stalowej lakierowana proszkowo w kolorze RAL Inne kolory obudowy lub wykonanie ze stali nierdzewnej na specjalne zamówienie. Wlot umiejscowiony został u dołu kurtyny za panelem frontowym eliminując potrzebę czyszczenia kratki wlotowej. Możliwość umieszczenia na panelu frontowym dowolnego wzoru dekoracyjnego jak np. logo firmowe. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokotaktami przed przegrzaniem. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg DAM S 1000 P , x3/4 6, x3/4-0,372 1, DAM S 1000 E /6/9 0,372 1, DAM S 1000 A ,372 1, DAM S 1500 P , x3/4 10, x3/4-0,558 2, DAM S 1500 E /8/12 0,558 2, DAM S 1500 A ,558 2, DAM S 2000 P , x3/4 14, x3/4-0,744 3, DAM S 2000 E /12/18 0,744 3, DAM S 2000 A ,744 3, DAM S 2500 P , x3/4 18, x3/4-0,930 4, DAM S 2500 E /12/18 0,930 4, DAM S 2500 A ,930 4, DAM S 3000 P , x3/4 21, x3/4-1,116 5, DAM S 3000 E /16/24 1,116 5, DAM S 3000 A ,116 5, DAM M 1000 P , x3/4 8, x3/4-0,510 2, DAM M 1000 E /6/9 0,510 2, DAM M 1000 A ,510 2, DAM M 1500 P , x3/4 13, x3/4-0,765 3, DAM M 1500 E /8/12 0,765 3, DAM M 1500 A ,765 3, DAM M 2000 P , x3/4 18, x3/4-1,020 4, DAM M 2000 E /12/18 1,020 4, DAM M 2000 A ,020 4, DAM M 2500 P , x3/4 23, x3/4-1,275 5, DAM M 2500 E /12/18 1,275 5, DAM M 2500 A ,275 5, DAM M 3000 P , x3/4 28, x3/4-1,530 6, DAM M 3000 E /16/24 1,530 6, DAM M 3000 A ,530 6, DAM G 1000 P , x3/4 11, x3/4-0,765 3, DAM G 1000 E /10/15 0,765 3, DAM G 1000 A ,765 3, DAM G 1500 P , x3/4 16, x3/4-1,020 4, DAM G 1500 E ,5/15/22,5 1,020 4, DAM G 1500 A ,020 4,

11 WINDBOX DAM Wysokowydajne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Wymiary nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg DAM G 2000 P , x3/4 24, x3/4-1,530 6, DAM G 2000 E /20/30 1,530 6, DAM G 2000 A ,530 6, DAM G 2500 P , x3/4 28, x3/4-1,785 7, DAM G 2500 E ,7/21,3/32 1,785 7, DAM G 2500 A ,785 7, DAM G 3000 P , x3/4 34, x3/4-2,04 8, DAM G 3000 E ,7/21,3/32 2,04 8, DAM G 3000 A ,04 8, B L A B Control /6 x M L A B

12 WINDBOX S,M,G DO ZABUDOWY Wysokowydajne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Samonośna obudowa z galwanizowanej blachy stalowej gotowa do zabudowy w suficie podwieszanym. Dysza wlotowa i wylotowa w aluminiowej ramie pokrywane powłoką z tworzywa sztucznego w kolorze białym RAL Inne kolory obudowy na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg RS 1000 P , x3/4 6, x3/4-0,372 1, RS 1000 E /6/9 0,372 1, RS 1000 A ,372 1, RS 1500 P , x3/4 10, x3/4-0,558 2, RS 1500 E /8/12 0,558 2, RS 1500 A ,558 2, RS 2000 P , x3/4 14, x3/4-0,744 3, RS 2000 E /12/18 0,744 3, RS 2000 A ,744 3, RS 2500 P , x3/4 18, x3/4-0,930 4, RS 2500 E /12/18 0,930 4, RS 2500 A ,930 4, RS 3000 P , x3/4 21, x3/4-1,116 5, RS 3000 E /16/24 1,116 5, RS 3000 A ,116 5, RM 1000 P , x3/4 8, x3/4-0,510 2, RM 1000 E /6/9 0,510 2, RM 1000 A ,510 2, RM 1500 P , x3/4 13, x3/4-0,765 3, RM 1500 E /8/12 0,765 3, RM 1500 A ,765 3, RM 2000 P , x3/4 18, x3/4-1,020 4, RM 2000 E /12/18 1,020 4, RM 2000 A ,020 4, RM 2500 P , x3/4 23, x3/4-1,275 5, RM 2500 E /12/18 1,275 5, RM 2500 A ,275 5, RM 3000 P , x3/4 28, x3/4-1,53 6, RM 3000 E /16/24 1,53 6, RM 3000 A ,53 6, RG 1000 P , x3/4 11, x3/4-0,765 3, RG 1000 E /10/15 0,765 3, RG 1000 A ,765 3, RG 1500 P , x3/4 16, x3/4-1,020 4, RG 1500 E ,5/15/22,5 1,020 4, RG 1500 A ,020 4,

13 Wysokowydajne kurtyny powietrzne WINDBOX S,M,G DO ZABUDOWY do obiektów komercyjnych i przemysłowych 3x400V-50Hz m3/h kw Pa kw Pa kw kw A db(a) kg RG 2000 P , x3/4 24, x3/4-1,530 6, RG 2000 E /20/30 1,530 6, RG 2000 A ,530 6, RG 2500 P , x3/4 28, x3/4-1,785 7, RG 2500 E ,7/21,3/32 1,785 7, RG 2500 A ,785 7, RG 3000 P , x3/4 34, x3/4-2,04 8, RG 3000 E ,7/21,3/32 2,04 8, RG 3000 A ,04 8, nagrz. elektr. znam. Wymiary / L L1 A B Windbox do zabudowy Windbox do zabudowy Windbox do zabudowy Windbox do zabudowy Windbox do zabudowy Wszystkie wymiary w [mm] 13

14 WINDBOX EC Energooszczędne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Wyposażone w wentylatory wykonane w technologii EC obniżające zużycie nergii do 45% bez zmniejszenia ich wydajności. Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z worzywa sztucznego w kolorze RAL Inne kolory obudowy lub wykonanie zestali nierdzewnej na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. Perforowana kratka wlotowa zastępująca filtr wymaga tylko okresowego przetarcia ścierką lub odkurzenia przy pomocy odkurzacza. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. 3x400V-50Hz m3/h kw Pa kw Pa kw kw A db(a) kg WEC 1000 A ,279 1, WEC 1000 P , x3/ ,279 1, WEC 1000 P , x3/4-0,279 1, WEC 1000 E /6/9 0,279 1, WEC 1500 A ,372 2, WEC 1500 P , x3/ ,372 2, WEC 1500 P , x3/4-0,372 2, WEC 1500 E /8/12 0,372 2, WEC 2000 A ,558 3, WEC 2000 P , x3/ ,558 3, WEC 2000 P , x3/4-0,558 3, WEC 2000 E /12/18 0,558 3, WEC 2500 A ,651 4, WEC 2500 P , x3/ ,651 4, WEC 2500 P , x3/4-0,651 4, WEC 2500 E /12/18 0,651 4, WEC 3000 A ,744 4, WEC 3000 P , x3/ ,744 4, WEC 3000 P , x3/4-0,744 4, WEC 3000 E /16/24 0,744 4, Wymiary nagrz. elektr. znam. 4/

15 WINDBOX EC DO ZABUDOWY Energooszczędne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Wyposażone w wentylatory wykonane w technologii EC obniżające zużycie energii do 45% bez zmniejszenia ich wydajności. Dysza wlotowa i wylotowa w aluminiowej ramie pokrywane powłoką z tworzywa sztucznego w kolorze białym RAL Inne kolory obudowy na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. 3x400V-50Hz m3/h kw Pa kw Pa kw kw A db(a) kg REC 1000 A ,279 1, REC 1000 P , x3/ ,279 1, REC 1000 P , x3/4-0,279 1, REC 1000 E /6/9 0,279 1, REC 1500 A ,372 2, REC 1500 P , x3/ ,372 2, REC 1500 P , x3/4-0,372 2, REC 1500 E /8/12 0,372 2, REC 2000 A ,558 3, REC 2000 P , x3/ ,558 3, REC 2000 P , x3/4-0,558 3, REC 2000 E /12/18 0,558 3, REC 2500 A ,651 4, REC 2500 P , x3/ ,651 4, REC 2500 P , x3/4-0,651 4, REC 2500 E /12/18 0,651 4, REC 3000 A ,744 4, REC 3000 P , x3/ ,744 4, REC 3000 P , x3/4-0,744 4, REC 3000 E /16/24 0,744 4, Wymiary nagrz. elektr. znam. / L L1 A B

16 WINDBOX B,L,XL Wysokowydajne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze RAL Inne kolory obudowy lub wykonanie ze stali nierdzewnej na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. Perforowana kratka wlotowa zastępująca filtr wymaga tylko okresowego przetarcia ścierką lub odkurzenia przy pomocy odkurzacza. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg B 1000 P , x1 17, x1-0, B 1000 E ,1/10,9/19 0, B 1000 A , B 1500 P , x1 27, x1-1, B 1500 E ,5/15,5/27 1, B 1500 A , B 2000 P , x1¼ 37, x1¼ - 1, B 2000 E /22/38 1, B 2000 A , B 2500 P , x1¼ 47, x1¼ - 2, B 2500 E /30/48 2, B 2500 A , B 3000 P , x1½ 58, x1½ - 2, B 3000 E /36/60 2, B 3000 A , L 1000 P , x1 19, x1-1,14 5, L 1000 E /15/25 1,14 5, L 1000 A ,14 5, L 1500 P , x1 31, x1-1,71 7, L 1500 E /22,5/37,5 1,71 7, L 1500 A ,71 7, L 2000 P , x1¼ 42, x1¼ - 2,28 10, L 2000 E /30/50 2,28 10, L 2000 A ,28 10, L 2500 P , x1¼ 54, x1¼ - 2, L 2500 E /36/60 2, L 2500 A , L 3000 P , x1½ 67, x1½ - 3,42 15, L 3000 E /36/60 3,42 15, L 3000 A ,42 15, XL 1000 P , x1 22, x1-2,20 9, XL 1000 E /15//25 2,20 9, XL 1000 E /22/37,5 2,20 9, XL 1000 A ,20 9, XL 1500 P , x1 36, x1-3,30 14, XL 1500 E /22/37,5 3,30 14, XL 1500 E /30/50 3,30 14, XL 1500 A ,30 14,

17 WINDBOX B,L,XL Wysokowydajne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Wymiary i sposoby instalacji nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg XL 2000 P , x1¼ 50, x1¼ - 4,40 19, XL 2000 E /30/50 4,40 19, XL 2000 E /36/60 4,40 19, XL 2000 A ,40 19, XL 2500 P , x1¼ 63, x1¼ - 5,50 23, XL 2500 E /36/60 5,50 23, XL 2500 E ,8/46,4/74,2 5,50 23, XL 2500 A ,50 23, XL 3000 P , x1½ 79, x1½ - 6,60 28, XL 3000 E /36/60 6,60 28, XL 3000 E ,8/58,2/93 6,60 28, XL 3000 A ,60 28, / Instalacja pod sufitem / Instalacja w suficie podwieszanym (kurtyna widoczna) / Instalacja w suficie podwieszanym (kurtyna niewidoczna) 17

18 DECO Dekoracyjne kurtyny powietrzne do obiektów komercyjnych Szkielet obudowy z profili aluminiowych, panele z galwanizowanej blachy stalowej pokrywane powłoką z tworzywa sztucznego standardowo w kolorze RAL 9016 lub srebrno-szarym RAL Inne kolory na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. Perforowana kratka wlotowa zastępująca filtr wymaga tylko okresowego przetarcia ścierką lub odkurzenia przy pomocy odkurzacza. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. 3x400V-50Hz m3/h kw Pa kw Pa kw kw A db(a) kg DS 1000 P , x3/4 6, x3/4-0,372 1, DS 1000 E /6/9 0,372 1, DS 1000 A ,372 1, DS 1500 P , x3/4 10, x3/4-0,558 2, DS 1500 E /8/12 0,558 2, DS 1500 A ,558 2, DS 2000 P , x3/4 14, x3/4-0,744 3, DS 2000 E /12/18 0,744 3, DS 2000 A ,744 3, DS 2500 P , x3/4 18, x3/4-0,930 4, DS 2500 E /12/18 0,930 4, DS 2500 A ,930 4, DM 1000 P , x3/4 8, x3/4-0,510 2, DM 1000 E /6/9 0,510 2, DM 1000 A ,510 2, DM 1500 P , x3/4 13, x3/4-0,765 3, DM 1500 E /8/12 0,765 3, DM 1500 A ,765 3, DM 2000 P , x3/4 18, x3/4-1,020 4, DM 2000 E /12/18 1,020 4, DM 2000 A ,020 4, DM 2500 P , x3/4 23, x3/4-1,275 5, DM 2500 E /12/18 1,275 5, DM 2500 A ,275 5, DG 1000 P , x3/4 11, x3/4-0,765 3, DG 1000 E /10/15 0,765 3, DG 1000 A ,765 3, DG 1500 P , x3/4 16, x3/4-1,020 4, DG 1500 E ,5/15/22,5 1,020 4, DG 1500 A ,020 4, DG 2000 P , x3/4 24, x3/4-1,530 6, DG 2000 E /20/30 1,530 6, DG 2000 A ,530 6, DG 2500 P , x3/4 28, x3/4-1,785 7, DG 2500 E ,7/21,3/32 1,785 7, DG 2500 A ,785 7, nagrz. elektr. znam. 18

19 DECO Dekoracyjne kurtyny powietrzne do obiektów komercyjnych Wymiary Szczegóły wykonania L L1 Deco Deco Deco Deco Wszystkie wymiary w [mm] Łączenie dwóch kurtyn (*) Ruchome punkty montażowe na prowadnicy Różne kolory obudowy 19

20 ZEN M,G Dekoracyjne kurtyny powietrzne do obiektów komercyjnych Dekoracyjna kurtyna powietrzna do zastosowań w obiektach o nowoczesnej architekturze. Estetyczny i zarazem niezwykły wygląd kurtyny pozwala na dostosowanie jej do każdego otoczenia. Na życzenie klienta oferujemy wykonanie panela frontowego zgodnie z jego wymaganiami. Część nośna urządzenia wykonywana jest z galwanizowanej blachy stalowej lakierowanej proszkowo w kolorze czarnym RAL Inne kolory na specjalne zamówienie. Panele frontowe wykonywane są z anodowanej blachy aluminiowej. Inne materiały jak: stal nierdzewna błyszcząca lub szczotkowana, drewno, stal zwykła szlifowana, itp. po uzgodnieniach z producentem. Możliwe umieszczenie na panelu dowolnego wzoru dekoracyjnego jak np. logo firmowe. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową, zabezpieczone przed przegrzaniem termokontaktami przystosowane są do 5 stopniowej regulacji prędkości obrotowej. Charakteryzują się cichą pracą. P zawiera nagrzewnicę wodną na parametry 80/60 C lub 60/40 C, E 3-stopniową nagrzewnicę elektryczną z regulatorem mocy, A - bez nagrzewnicy ( zimna ). Regulowana podwójna dysza wylotowa z anodowanych profili aluminiowych. Dostarczane z regulatorem i 20 m kablem telefonicznym typu RJ45 (typu Plug & Play) do podłączenia urządzenia. Opcjonalnie dostarczany jest interfejs do systemu BMS, PLC, DDC... 3x400V-50Hz m3/h kw Pa kw Pa kw kw A db(a) kg ZEN M 1000 P , x3/4 9, x3/4-0,591 2, ZEN M 1000 E /6/9 0,591 2, ZEN M 1000 A ,591 2, ZEN M 1500 P , x3/4 13, x3/4-0,788 3, ZEN M 1500 E /8/12 0,788 3, ZEN M 1500 A ,788 3, ZEN M 2000 P , x3/4 19, x3/4-1,182 5, ZEN M 2000 E /12/18 1,182 5, ZEN M 2000 A ,182 5, ZEN M 2500 P , x3/4 22, x3/4-1,379 6, ZEN M 2500 E /12/18 1,379 6, ZEN M 2500 A ,379 6, nagrz. elektr. znam. ZEN G 1000 P , x3/4 11, x3/4-0,765 3, ZEN G 1000 E /10/15 0,765 3, ZEN G 1000 A ,765 3, ZEN G 1500 P , x3/4 16, x3/4-1,020 4, ZEN G 1500 E ,5/15/22,5 1,020 4, ZEN G 1500 A ,020 4, ZEN G 2000 P , x3/4 24, x3/4-1,530 6, ZEN G 2000 E /20/30 1,530 6, ZEN G 2000 A ,530 6, ZEN G 2500 P , x3/4 28, x3/4-1,785 7, ZEN G 2500 E ,7/21,3/32 1,785 7, ZEN G 2500 A ,785 7,

21 ZEN M,G Dekoracyjne kurtyny powietrzne do obiektów komercyjnych Wymiary /6 x M8 B I L 14,5 14,5 A B 44, , L I A B Zen Zen Zen Zen Szczegóły wykonania Przykłady wykonania paneli frontowych zgodnie z życzeniem klienta. Przykład instalacji kurtyny ZEN M 1500 E na zawiesiach pod sufitem. Na panelu frontowym wyróżniające się logo firmowe. Różne kolory i wykończenia paneli frontowych. 21

22 RUND Dekoracyjne, cylindryczne kurtyny powietrzne Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze białym RAL 9016 lub srebrno-szarym RAL Inne kolory obudowy lub wykonanie ze stali nierdzewnej na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. Akcesoria montażowe do instalacji pionowej, pod sufitem lub na ścianie dostępne na specjalne zamówienie. nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg RUND M 1000 P , x3/4 9, x3/4-0,558 2, RUND M 1000 E /6/9 0,558 2, RUND M 1000 A ,558 2, RUND M 1500 P , x3/4 13, x3/4-0,744 3, RUND M 1500 E /8/12 0,744 3, RUND M 1500 A ,744 3, RUND M 2000 P , x3/4 19, x3/4-1,116 5, RUND M 2000 E /12/18 1,116 5, RUND M 2000 A ,116 5, RUND M 2500 P , x3/4 22, x3/4-1,302 5, RUND M 2500 E /12/18 1,.302 5, RUND M 2500 A ,302 5, RUND M 3000 P , x3/4 27, x3/4-1,488 6, RUND M 3000 E /16/24 1,488 6, RUND M 3000 A ,488 6, RUND G 1000 P , x3/4 11, x3/4-0,765 3, RUND G 1000 E /10/15 0,765 3, RUND G 1000 A ,765 3, RUND G 1500 P , x3/4 16, x3/4-1,020 4, RUND G 1500 E ,5/15/22,5 1,020 4, RUND G 1500 A ,020 4, RUND G 2000 P , x3/4 24, x3/4-1,530 6, RUND G 2000 E /20/30 1,530 6, RUND G 2000 A ,530 6, RUND G 2500 P , x3/4 28, x3/4-1,785 7, RUND G 2500 E ,7/21,3/32 1,785 7, RUND G 2500 A ,785 7, RUND G 3000 P , x3/4 34, x3/4-2,040 8, RUND G 3000 E ,7/21,3/32 2,040 8, RUND G 3000 A ,040 8,

23 RUND Dekoracyjne, cylindryczne kurtyny powietrzne Wymiary i sposoby instalacji L Instalacja pionowa (*) króćce w kurtynach wodnych (**) otwory do mocowania w podłodze (bez stopek montażowych) Instalacja naścienna lub podsufitowa A Wg zamówienia B Wg zamówienia Wszystkie wymiary w [mm] Instalacja pozioma 23

24 DUOJET Wysokowydajne i energooszczędne kurtyny powietrzne do obiektów komercyjnych i przemysłowych Wyposażone w podwójne dysze wylotowe, z których tylko wewnętrzna służy do nawiewu gorącego. Ten sposób nawiewu pozwala na większą oszczędność energii. Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze RAL Inne kolory obudowy lub wykonanie ze stali nierdzewnej na specjalne zamówienie. Dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. Perforowana kratka wlotowa zastępująca filtr wymaga tylko okresowego przetarcia ścierką lub odkurzenia przy pomocy odkurzacza. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowane dysze wylotowe w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg DUO M 1000 P , x3/ ,56 2, DUO M 1000 P , x 3 / 4-0,56 2, DUO M 1000 E /6/9 0,56 2, DUO M 1500 P , x3/ ,93 4, DUO M 1500 P , x 3 / 4-0,93 4, DUO M 1500 E /8/12 0,93 4, DUO M 2000 P , x3/ ,30 5, DUO M 2000 P , x 3 / 4-1,30 5, DUO M 2000 E /12/18 1,30 5, DUO M 2500 P , x3/ ,49 1, DUO M 2500 P , x 3 / 4-1,49 1, DUO M 2500 E /12/18 1,49 1, DUO G 1000 P , x3/ ,76 3, DUO G 1000 P , x 3 / 4-0,76 3, DUO G 1000 E /6/9 0,76 3, DUO G 1500 P , x3/ ,27 5, DUO G 1500 P , x 3 / 4-1,27 5, DUO G 1500 E /8/12 1,27 5, DUO G 2000 P , x3/ ,79 7, DUO G 2000 P , x 3 / 4-1,79 7, DUO G 2000 E /12/18 1,79 7, DUO G 2500 P , x3/ ,04 9, DUO G 2500 P , x 3 / 4-2,04 9, DUO G 2500 E /12/18 2,04 9,

25 Wysokowydajne i energooszczędne kurtyny powietrzne DUOJET do obiektów komercyjnych i przemysłowych Wymiary i sposoby instalacji L 40 A B 4/ Control B L A L 40 A B Control B /9 x M B Instalacja pod sufitem L A B Instalacja w suficie podwieszanym (kurtyna widoczna)

26 ROTOWIND Kurtyny powietrzne do drzwi obrotowych Specjalnie zaprojektowane do instalacji we wszystkich rodzajach drzwi obrotowych. Trzy możliwe sposoby instalacji, wymiary wg zamówienia. Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze białym RAL Inne kolory obudowy na specjalne zamówienie. Ciche, dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Zaokrąglona dysza wylotowa z kierownicami z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg ROTO M 1000 P , x3/4 9, x3/4-0,558 2, ROTO M 1000 E /6/9 0,558 2, ROTO M 1000 A ,558 2, ROTO M 1500 P , x3/4 13, x3/4-0,744 3, ROTO M 1500 E /8/12 0,744 3, ROTO M 1500 A ,744 3, ROTO M 2000 P , x3/4 19, x3/4-1,116 5, ROTO M 2000 E /12/18 1,116 5, ROTO M 2000 A ,116 5, ROTO M 2500 P , x3/4 22, x3/4-1,302 5, ROTO M 2500 E /12/18 1,302 5, ROTO M 2500 A ,302 5, ROTO G 1000 P , x3/4 11, x3/4-0,765 3, ROTO G 1000 E /10/15 0,765 3, ROTO G 1000 A ,765 3, ROTO G 1500 P , x3/4 16, x3/4-1,020 4, ROTO G 1500 E ,5/15/22,5 1,020 4, ROTO G 1500 A ,020 4, ROTO G 2000 P , x3/4 24, x3/4-1,530 6, ROTO G 2000 E /20/30 1,530 6, ROTO G 2000 A ,530 6, ROTO G 2500 P , x3/4 28, x3/4-1,785 7, ROTO G 2500 E ,7/21,3/32 1,785 7, ROTO G 2500 A ,785 7,

27 ROTOWIND Kurtyny powietrzne do drzwi obrotowych Wymiary i sposoby instalacji Kurtyny RotoWind wykonywane są na specjalne zamówienie do każdych drzwi obrotowych zgodnie z poniższymi przykładami. Instalacja od góry, wylot wewnętrzny Instalacja od góry, wylot zewnętrzny Instalacja w suficie podwieszanym, wylot zewnętrzny 27

28 VARIWIND Modułowe kurtyny powietrzne Specjalna modułowa konstrukcja pozwala na dostosowanie długości kurtyny do każdej szerokości drzwi. Maks. długość 3 m. Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze białym RAL 9016 lub srebrno-szarym RAL 9006.Inne kolory obudowy na specjalne zamówienie. Ciche, dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością i mocą nagrzewnicy. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. 3x400V-50Hz m3/h kw Pa kw Pa kw kw A db(a) kg VARI S 1000 P , x3/4 6, x3/4-0,372 1, VARI S 1000 E /6/9 0,372 1, VARI S 1000 A ,372 1, VARI S 1500 P , x3/4 10, x3/4-0,558 2, VARI S 1500 E /8/12 0,558 2, VARI S 1500 A ,558 2, VARI S 2000 P , x3/4 14, x3/4-0,744 3, VARI S 2000 E /12/18 0,744 3, VARI S 2000 A ,744 3, VARI S 2500 P , x3/4 18, x3/4-0,930 4, VARI S 2500 E /12/18 0,930 4, VARI S 2500 A ,930 4, VARI M 1000 P , x3/4 8, x3/4-0,510 2, VARI M 1000 E /6/9 0,510 2, VARI M 1000 A ,510 2, VARI M 1500 P , x3/4 13, x3/4-0,765 3, VARI M 1500 E /8/12 0,765 3, VARI M 1500 A ,765 3, VARI M 2000 P , x3/4 18, x3/4-1,020 4, VARI M 2000 E /12/18 1,020 4, VARI M 2000 A ,020 4, VARI M 2500 P , x3/4 23, x3/4-1,275 5, VARI M 2500 E /12/18 1,275 5, VARI M 2500 A ,275 5, VARI G 1000 P , x3/4 11, x3/4-0,765 3, VARI G 1000 E /10/15 0,765 3, VARI G 1000 A ,765 3, VARI G 1500 P , x3/4 16, x3/4-1,020 4, VARI G 1500 E ,5/15/22,5 1,020 4, VARI G 1500 A ,020 4, VARI G 2000 P , x3/4 24, x3/4-1,530 6, VARI G 2000 E /20/30 1,530 6, VARI G 2000 A ,530 6, VARI G 2500 P , x3/4 28, x3/4-1,785 7, VARI G 2500 E ,7/21,3/32 1,785 7, VARI G 2500 A ,785 7, nagrz. elektr. znam. 28

29 VARIWIND Modułowe kurtyny powietrzne Wymiary i sposoby instalacji Kurtyny VariWind wykonywane są na specjalne zamówienie w dowolnych Dług. standardowa Dług. specjalna długościach do 3 metrów. Variwind Variwind Variwind Variwind Wszystkie wymiary w [mm] 4/ Instalacja pod sufitem 4/ Instalacja w suficie podwieszanym (kurtyna widoczna) 4/ Instalacja w suficie podwieszanym (kurtyna niewidoczna) 29

30 KOOL Wysokowydajne kurtyny powietrzne do chłodni Specjalnie zaprojektowane do stosowania w chłodniach. Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze białym RAL Inne kolory obudowy lub wykonanie ze stali nierdzewnej na specjalne zamówienie. Ciche, dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. Perforowana kratka wlotowa o dużej powierzchni (dla zminimalizowania spadków ) zastępuje filtr. Płaska kratka wlotowa dla obiektów handlowych, w których nie wymagane jest ogrzewanie. Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. wentylatorów znamionowy Bez nagrzewnicy m3/h kw A db(a) kg KS 1000 A ,372 1, KS 1500 A ,558 2, KS 2000 A ,744 3, KS 2500 A ,930 4, KS 3000 A ,116 5, KM 1000 A ,510 2, KM 1500 A ,765 3, KM 2000 A ,020 4, KM 2500 A ,275 5, KM 3000 A ,530 6, KG 1000 A ,765 3, KG 1500 A ,020 4, KG 2000 A ,530 6, KG 2500 A ,785 7, KG 3000 A ,040 8, Wymiary /6 x M B A L B L A B B 4/6 x M8 A L Control B

31 COMPACT Wysokowydajne i kompaktowe kurtyny powietrzne Wysoka wydajność przy niewielkich wymiarach. Samonośna obudowa z galwanizowanej blachy stalowej pokrywana powłoką z tworzywa sztucznego w kolorze białym RAL Inne kolory obudowy lub wykonanie ze stali nierdzewnej na specjalne zamówienie. Ciche, dwuwlotowe wentylatory promieniowe napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej. Zabezpieczone termokontaktami przed przegrzaniem. Perforowana kratka wlotowa o dużej powierzchni (dla zminimalizowania spadków ) zastępuje filtr. Regulowana dysza wylotowa z anodowanych profili aluminiowych o opływowym kształcie. Wszystkie modele bez nagrzewnicy zimne. Dostarczane z regulatorami do zdalnego sterowania wydajnością. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. wentylatorów znamionowy Bez nagrzewnicy m3/h kw A db(a) kg COM ,62 3, COM ,83 4, COM ,24 6, COM ,45 7, Wymiary 4/ 4/ L COM COM COM COM

32 MAX Kurtyny powietrzne do bram przemysłowych Przeznaczone do instalacji głównie w pozycji pionowej, możliwa również instalacja pozioma. Szkielet obudowy wykonywany jest z profili aluminiowych, panele z galwanizowanej blachy stalowej pokrywane powłoką z tworzywa sztucznego standdowo w kolorze RAL Inne kolory na specjalne zamówienie. Ciche, osiowe wentylatory napędzane silnikami z wirującą obudową przystosowanymi do 5 stopniowej regulacji prędkości obrotowej, zabezpieczone termokontaktami przed przegrzaniem. P zawiera nagrzewnicę wodną, E 3-stopniową nagrzewnicę elektryczną, A - bez nagrzewnicy ( zimna ). Regulowana dysza wylotowa w zakresie 0 15 z anodowanych profili aluminiowych o opływowym kształcie. Dostarczane z regulatorami do zdalnego sterowania wydajnością. W zestawie 20 m podłączeniowego kabla telefonicznego z wtyczkami typu RJ45 (Plug & Play). Opcjonalnie interfejs do BMS. nagrz. elektr. 3x400V-50Hz znam. m3/h kw Pa kw Pa kw kw A db(a) kg MAX 2 P , x1¼ 34, x1¼ - 0,68 2, MAX 2 E ,7/22,9/36,6 0,68 2, MAX 2 A ,68 2, MAX 3 P , x1¼ 53, x1¼ - 1,02 4, MAX 3 E ,7/34,7/55,4 1,02 4, MAX 3 A ,02 4, MAX 4 P , x1¼ 74, x1¼ - 1,36 5, MAX 4 E ,8/46,4/74,2 1,36 5, MAX 4 A ,36 5, MAX 5 P , x1¼ 93, x1¼ - 1,70 7, MAX 5 E ,8/58,2/93 1,70 7, MAX 5 A ,70 7, MAX 6 P ,37 2x1¼ consult 2x1¼ - 2,04 8, MAX 6 E consult 2,04 8, MAX 6 A ,04 8, Wymiary L MAX MAX MAX MAX MAX

33 STEROWANIE I REGULACJA Dostępne są dwa typoszeregi sterowników wyposażonych w telefoniczne gniazda podłączeniowe typu RJ 45 umożliwiające łatwe i szybkie podłączenie urządzenia bez popełnienia jakiegokolwiek błędu. Cyfrowa komunikacja pomiędzy kurtyną i sterownikiem zapewnia pewne połączenie bez utraty infor- macji nawet w przypadku dużych odległości. Wszystkie sterowniki przystosowane są do zdalnego włączania/wyłączania kurtyn poprzez styk bezpotencjałowy. Wyposażone są w moduł pamięci zachowujący wszelkie ustawienia parametrów pracy kurtyny w przypadku zaniku napięcia go. 2 biegowa regulacja prędkości Sterownik do kurtyn Optima. CW-2AO-NE Sterowanie wydajnością i nagrzewnicą wodną 2 prędkości wentylatorów CE-2AO-NE Sterowanie wydajnością i nagrzewnicą elektryczną 2 prędkości wentylatorów 2 stopnie grzania 5 biegowa regulacja prędkości Sterownik do kurtyn Windbox, Windbox do zabudowy, Deco, Rund, Rotowind, Variwind, Compact i Max. CA-5AW-NE Sterowanie wydajnością 5 prędkości wentylatorów CW-5AW-NE Sterowanie nagrzewnicą wodną 5 prędkości wentylatorów i sterowanie zaworem elektromagnetycznym CE-5AW-NE Sterowanie nagrzewnicą elektryczną 5 prędkości wentylatorów 3 stopnie grzania D-805 Hand/Auto Sterowanie nagrzewnicą wodną (Opcjonalnie) Praca w trybie automatycznym lub manualnym. Możliwość podłączenia: czujnika przeciwzamrożeniowego, czujnika krańcowego i termostatu pomieszczeniowego. Akcesoria dodatkowe TD Termostat cyfrowy Reguluje stopniami nagrzewnicy elektrycznej oraz prędkością obrotową wentylatorów w zależności od temperatury i wybranego programu. IN-NE-II Interfejs Pozwala na podłączenie do centralnego systemu zarządzania jak np. BMS. Sterownik programowalny CT Total Control Sterownik do wszystkich kurtyn od Optimy do Max za wyjątkiem Minibel i Eco. Może współpracować z kurtynami zimnymi, z nagrzewnicą wodną lub elektryczną. Możliwość podłączenia: czujnika przeciwzamrożeniowego, czujnika krańcowego i termostatu pomieszczeniowego, itp. Zegar czasowy: 3 funkcje Włącz/Wyłącz na każdy dzień tygodnia. Wyświetlacz cyfrowy pokazujący czas, obroty wentylatora, stopień grzania, temperaturę aktualną i zadaną. Sterowanie manualne lub automatyczne. 33

34 KURTYNY POWIETRZNE Podłączenie kilku kurtync Łatwy sposób podłączenia kilku kurtyn z zastosowaniem jednego sterownika. Akcesoria Wsporniki do montażu ściennego, stopki do instalacji pionowej, podkładki antywibracyjne. Czujnik temperatury zewnętrznej, zawór termostatyczny, zawór elektromagnetyczny, czujnik przeciwzamrożeniowy, czujnik krańcowy, termostat pomieszczeniowy. Kabel telefoniczny, przedłużacz. Współczynniki korekcyjne dla różnych temperatur na wejściu (S, M, G, B, L, XL) 34 Temperatura Temperatura na wlocie 15 C 18 C 20 C Nagrzewnica 100/80 C 1,58 1,53 1,46 wodna 90/70 C 1,35 1,27 1,22 80/60 80/60 C 1,11 1,04 1,00 70/50 C 0,89 0,82 0,78 60/40 C 0,66 0,59 0,54 55/35 C 0,54 0,47 0,42 Nagrzewnica 100/80 C 2,86 2,71 2,62 wodna 90/70 C 2,45 2,30 2,21 60/40 80/60 C 2,03 1,89 1,81 70/50 C 1,61 1,48 1,40 60/40 C 1,21 1,08 1,00 55/35 C 1,01 0,88 0,79 Tabele z danymi technicznymi podają moc znamionową dla stosowanych nagrzewnic wodnych 80/60 i 60/40 w przypadku temperatury na wlocie wynoszącej 20 C. W tabeli obok podane są współczynniki korekcyjne dla obu typów nagrzewnic wodnych przy różnych temperaturach na wlocie Przykład obliczenia mocy grzewczej: Model M 2000 P 80/60 C Temperatura na wlocie 15 C; parametry j 90/70 C MOC GRZEWCZA = znamionowa (23,6 kw) x Współczynnik (1,35) = 31,86 kw

35 GALERIA Optima Instalacja nad drzwiami w centrum handlowym Windbox Zabudowa w suficie podwieszanym Optima zabudowana Instalacja w suficie podwieszanym Rotowind Kurtyna uszyta na miarę umieszczona w drzwiach obrotowych Windbox Instalacja nad drzwiami w galerii handlowej Windbox 2 kurtyny połączone pionowo z boku bramy przemysłowej Rund Kurtyny połączone horyzontalnie nad drzwiami wejściowymi Kurtyny specjalne Projekt i wykonanie zgodnie z wymaganiami klienta 35
