1 Kurtyny powietrzne ProtecTor

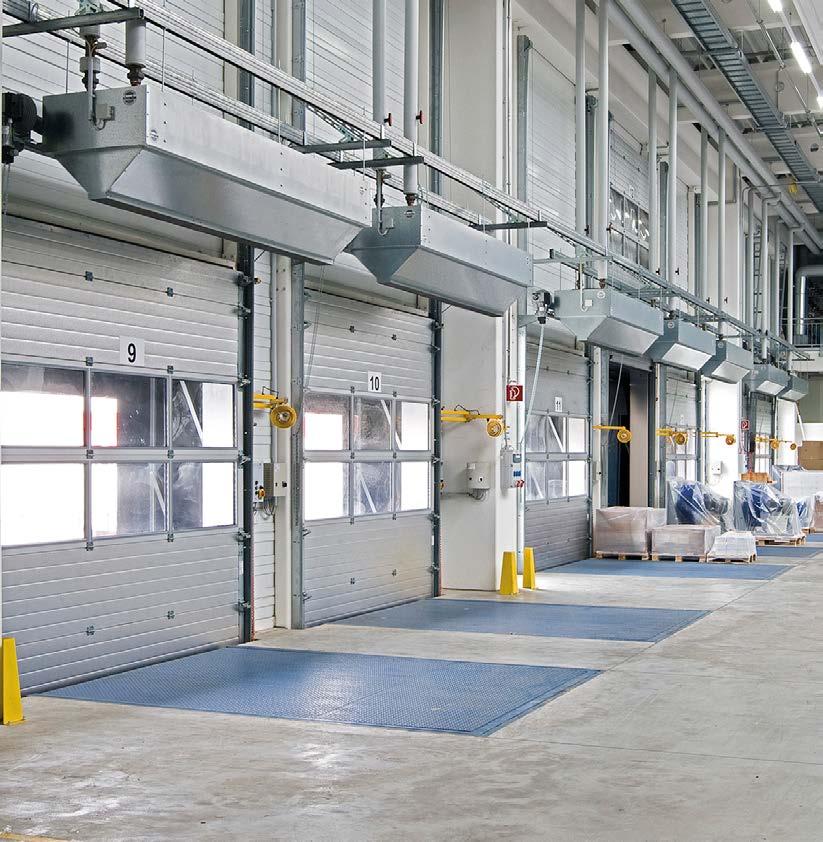

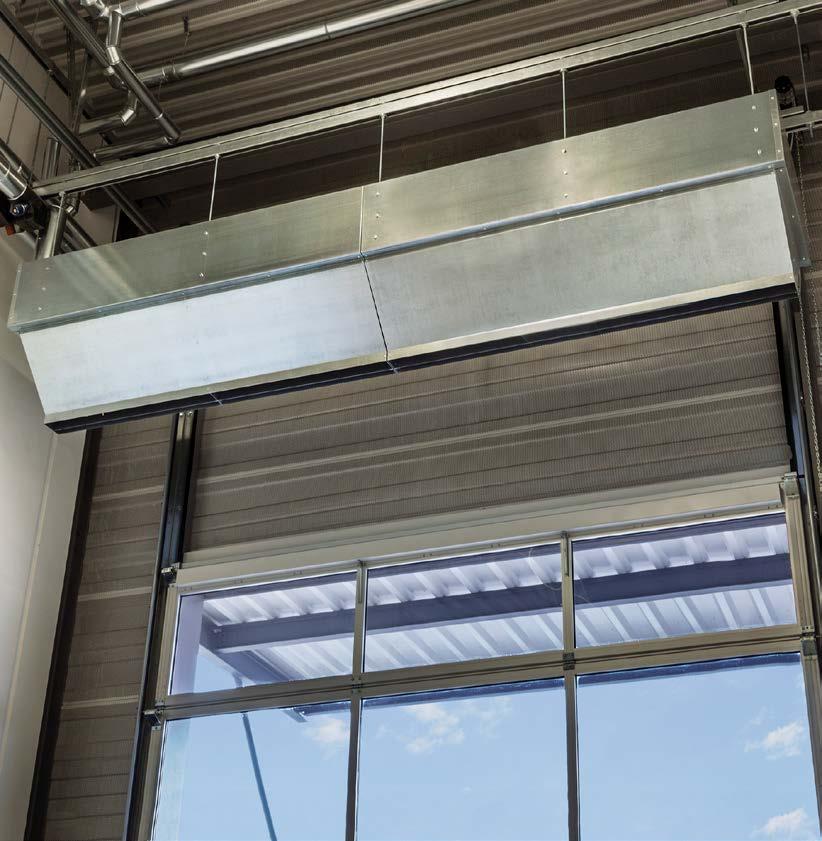

2 Więcej miejsca przy bramach do hal Korzystaj z większej ilości miejsca mimo otwartych bram przemysłowych dzięki lepszemu wykorzystaniu przestrzeni w obszarze wjazdu. Niewidoczna izolacja Nieogrzewana kurtyna wstępna i kurtyna ciepłego powietrza umieszczone są równolegle w urządzeniu ProtecTor. Dlatego do skutecznego izolowania zimnego powietrza wystarczy tylko jeden wentylator. Wnętrze hali pozostaje przyjemnie ciepłe i bez przeciągów. Na początku 2016 roku rozwiązanie to zostało objęte patentem europejskim udzielonym przez Europejski Urząd Patentowy. 1 3

3 Podwójna oszczędność Działanie kurtyny wstępnej i kurtyny ciepłego powietrza daje oszczędność energii sięgającą 38 procent w porównaniu z konwencjonalnymi systemami. Energooszczędne silniki EC dodatkowo wpływają korzystnie na Państwa oszczędności. Szeroki wybór Wybieraj spośród kurtyn do montażu pionowego lub poziomego i różnych wymienników ciepła. Do bram wąskich, szerokich lub bardzo szerokich oferowane są różne długości dające w efekcie idealną kurtynę ProtecTor. 2 3

4 Doskonała regulacja Regulacja odbywa się w prosty sposób poprzez przełącznik wielostopniowy z przełącznikami w bramie, bezstopniowy regulator obrotów lub za pośrednictwem naszej automatyki KaControl. Spełnimy oczywiście również Twoje specjalne potrzeby! Wytrzyma każde warunki Kurtyna powietrzna ProtecTor także na przekór ekstremalnym warunkom atmosferycznym. Efekt zawirowania warstwy granicznej wskutek wprowadzenia dwóch równoległych, zróżnicowanych termicznie strumieni powietrza, zapewnia więszą ich głębokość wnikania. Dzięki temu jest możliwe lepsze ekranowanie i zwiększenie wysokości montażu. 3 3

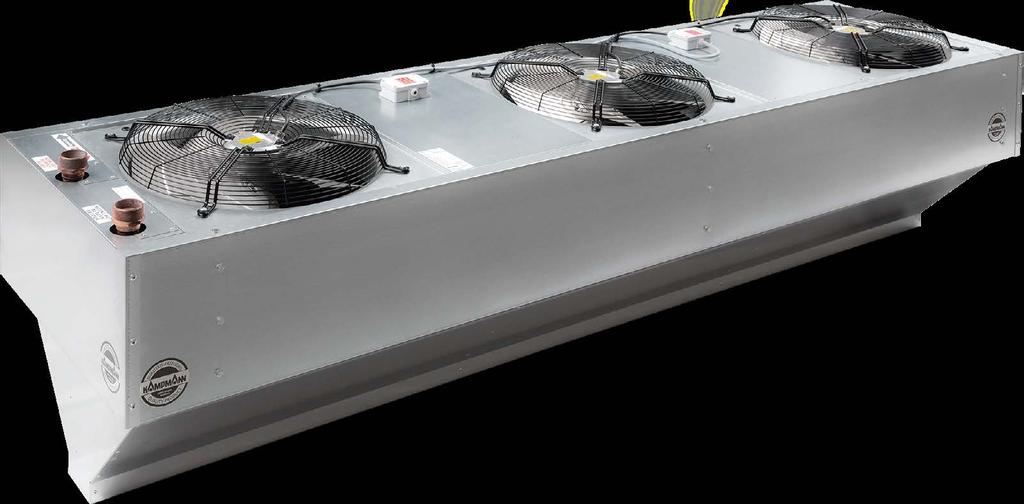

5 ProtecTor w skrócie 1 Zasilanie (2 ) 2 Powrót (2 ) 3 Wymiennik ciepła PowerKon 4 Dysza nawiewna (przykład: nawiew środkowy) 5 Cichobieżny wentylator osiowo-sierpowy

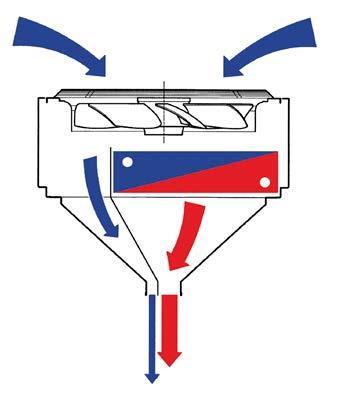

6 Prowadzenie powietrza Wersje montażu PATENT EP A1 Wersja pionowa prowadzenie powietrza poziomo przed bramą (od strony pomieszczenia) możliwa pionowa wersja urządzenia lewa lub prawa. W przypadku niestandardowo szerokich bram możliwa konfiguracja obustronna Wersja pozioma prowadzenie powietrza z góry w dół Efekt zawirowania w warstwie granicznej zwiększenie głębokości wnikania obu kurtyn powietrznych: kurtyna wstępna napędza kurtynę ciepłego powietrza kurtyna wstępna działa jako strumień wspierający: optymalizuje się samoczynnie przy zmianie obrotów wentylatorów, dostosowuje się do strumienia ciepłego powietrza Przykład: wersja pionowa prawa; z dyszą nawiewną, nawiew jednostronny Przykład: z dyszą nawiewną, nawiew środkowy 2 3

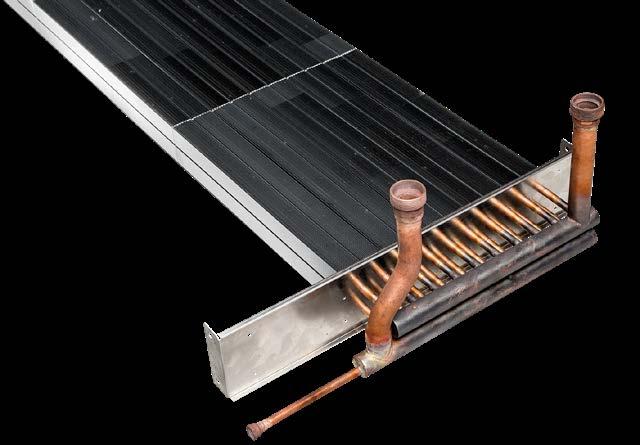

7 Wymiennik ciepła PowerKon miedziane rury o przekroju okrągłym z profilowanymi specjalnymi lamelami z aluminium opcjonalnie: wersja ze stali, ocynkowana Cichobieżny wentylator osiowo-sierpowy 2-stopniowy, prąd trójfazowy, 400 V/50 Hz bezstopniowy silnik EC, 230 V/50 Hz 3 3

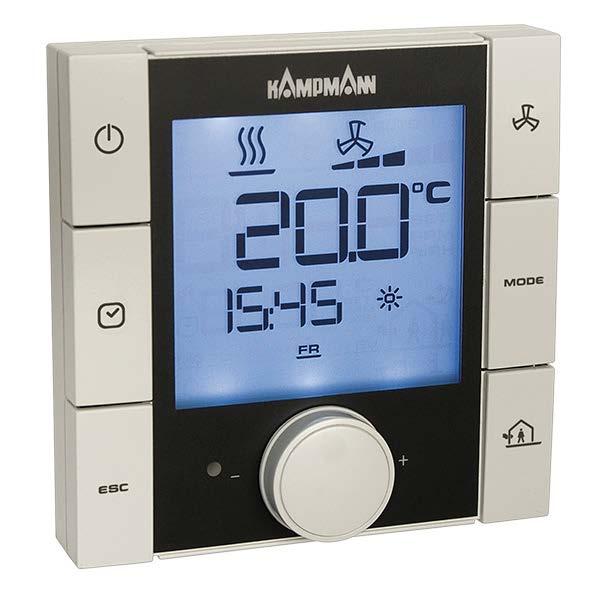

8 Warianty regulacji System automatyki pomieszczenia KaControl technologia KaControl zintegrowana fabrycznie interfejsy do systemów automatyzacji budynków KNX, LON lub Modbus jako opcjonalny podzespół wtykany wejście analogowe 0-10 V do sterowania wentylatorem i zaworem poprzez jeden punkt danych atrakcyjny panel pokojowy z intuicyjną obsługą zintegrowany program czasowy KaController z przyciskami funkcyjnymi

9 Warianty regulacji 5-stopniowy sterownik trójfazowy z podłączeniem do termostatu pokojowego z programatorem zegarowym lub przełącznikiem w bramie Bezstopniowy regulator obrotów bezstopniowa praca wentylatora, zakres regulacji % włącz/wyłącz np. termostat pomieszczeniowy

10 z silnikiem AC Wielkość wentylatora Maks. wysokość i szerokość wylotu Maks. szerokość i wysokość bramy Liczba wentylatorów Bieg wentylatora Całkowity strumień Poziom ciśnienia Moc grzewcza objętości powietrza 1) 2) akustycznego 3) [m] [m] [m³/h] [kw] [db(a)] 2, , , ,50 3, , ,0 56 4, , ,6 57 5, , ,3 58 2, , , ,50 3, , ,5 62 4, , ,0 63 5, , ,5 64 1) Suma kurtyny wstępnej i kurtyny ciepłego powietrza 2) Przy temp. wody grzewczej 75 / 65 C, temperatura powietrza w pomieszczeniu = 20 C 3) W odległości 5 m 1 3

11 z silnikiem EC Wielkość wentylatora Maks. wysokość i szerokość wylotu Maks. szerokość i wysokość bramy Liczba wentylatorów Napięcie sterujące Całkowity strumień Poziom ciśnienia Moc grzewcza objętości powietrza 1) 2) akustycznego 3) 6 3,50 7 4,50 [m] [m] [V] [m³/h] [kw] [db(a)] 2,25 2 3,25 3 4,25 4 5,25 5 2,25 2 3,25 3 4,25 4 5, , , , , , , , , , , , , , , , , , , , , , , , ,0 40 1) Suma kurtyny wstępnej i kurtyny ciepłego powietrza 2) Przy temp. wody grzewczej 75 / 65 C, temperatura powietrza w pomieszczeniu = 20 C 3) W odległości 5 m 2 3

12 A A Wymiary A 55 A Wielkość wentylatora A [mm] B [mm] B 130 Wylot powietrza centralny 130 Wylot powietrza jednostronny B Wersja pionowa Wersja pozioma 3 3

13 Nasi pracownicy terenowi są zawsze blisko Ciebie. Skorzystanie z usług firmy Kampmann zapewnia Ci szereg korzyści: Korzyści dla klienta! doradztwo na miejscu wsparcie w projektowaniu rozwiązania systemowe omówienie szczegółów obsługa posprzedażowa Jesteśmy do Twojej dyspozycji: Kampmann.pl/kontakt
