konfuzor wlotowy redukuje zawirowania strugi między obudową a krawędziami łopatek maksymalna temperatura pracy

Transkrypt

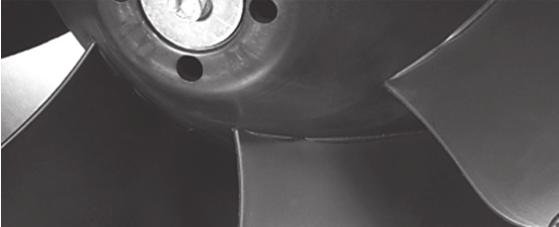

1 DD nowoczesny silnik EC DD cichszy DDwydajniejszy DD bardziej oszczędny DDkompaktowy EC AŻ DO 50% LEPSZY kierownice dyfuzora o unikalnym profilu ograniczają burzliwość przepływu za wirnikiem zewnętrzny pierścień wirnika doszczelniający obudowę na połączeniu z wlotem i dyfuzorem redukuje straty przepływu konfuzor wlotowy redukuje zawirowania strugi między obudową a krawędziami łopatek dyfuzor wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem TECHNOLOGIA EC konstrukcja Diagonalny wentylator kanałowy. Obudowa modeli wykonana z tworzywa sztucznego w kolorze czarnym a od średnicy włącznie - w całości z aluminium. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem a kierownicami dyfuzora znajdującego się za wirnikiem. Silnik został obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza wraz z nowoczesnymi silnikami EC sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi i o około 11% w stosunku do modeli JETTEC wyposażonych w konwencjonalne silniki asynchroniczne AC. wirnik Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego (od średnicy z aluminium) z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki. napęd i sterowanie Synchroniczny silnik elektryczny bezszczotkowy, komutowany elektronicznie EC, jednofazowy 230V, 50Hz lub trójfazowy 3 x V, 50Hz. Stopień ochrony IPX4, klasa izolacji B (modele ) oraz F (pozostałe), zintegrowane zabezpieczenie termiczne. Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Zasilanie silników modeli -710 i ich sterowanie odbywa się przy pomocy zewnętrznych regulatorów ECC (regulatory ECC dostarczane są w komplecie razem z wentylatorem). Modele posiadają regulator wbudowany wewnątrz silnika. Dla wszystkich typów regulatorów EC (wbudowanych, ECC) podłączyć można opcjonalny zewnętrzny potencjometr 10 kώ lub sygnał 0-10V w celu zadania obrotów. maksymalna temperatura pracy C - w zależności od wybranego modelu. zastosowanie Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła. JETTEC 150 modele standardowo wykonane z tworzywa sztucznego Wentylatory wyposażone zostały w nowoczesne silniki komutowane elektronicznie EC. Ich zaletą jest łatwa i płynna regulacja prędkości obrotowej w pełnym zakresie, przy jednoczesnym zachowaniu wysokiej efektywności pracy. Silnik zachowuje maksymalne parametry niezależnie od obciążenia instalacji wentylacyjnej. Praca silników EC jest przy tym znacznie cichsza niż wentylatorów wyposażonych w standardowe napędy. PRODUKT ENERGOOSZCZĘDNY Zastosowane energooszczędne silniki EC charakteryzują się wzrostem sprawności o około 11% w porównaniu do standardowych modeli JETTEC z silnikami AC. Co za tym idzie również ich zużycie energii jest znacznie niższe, a w konsekwencji wpływa to w istotny sposób na redukcję emisji dwutlenku węgla do atmosfery. Dzięki temu wentylator jest przyjazny dla środowiska a jego zastosowanie gwarantuje redukcję kosztów eksploatacyjnych. OSZCZĘDNOŚĆ PRZESTRZENI 39

2 tablica doboru akcesoriów dla danego wentylatora Typ 150/900EC 160/EC /1100EC /8100EC 450/9300EC wyłącznik serw. GS 03 GS 03 GS 03 GS 03 GS 03 potencjometr MTP 10 / MTV-010 MTP 10 / MTV-010 MTP 10/MTV-010 MTP 10 / MTV-010 MTP 10 / MTV-010 regulator EC wbudowany wbudowany wbudowany wbudowany wbudowany klamra montaż. OFK 150 OFK 160 OFK OFK OFK 450 tłumik prosty - SDS 160 SDS SDS - tłumik elast. FLEXITEC 150 FLEXITEC 160 FLEXITEC - - siatka ochr. SG 150 SG 160 SG SG-2 SG klapa zwrotna RSK 150 RSK 160 RSK RSK - filtr EU3 FBM 150 FBM 160 FBM FBM - kaseta filtra FBB 150 FBB 160 FBB FBB - przepustnica Iris - IRIS 160 IRIS IRIS - Typ 500/12EC 560/13EC 630/15EC 710/20EC wyłącznik serw. GS 03 GS 03 GS 03 GS 03 potencjometr MTP 10 / MTV-010 MTP 10 / MTV-010 MTP 10 / MTV-010 MTP 10 / MTV-010 regulator EC wbudowany wbudowany wbudowany wbudowany klamra montaż. OFK 500 OFK 560 OFK 630 OFK 710 tłumik prosty SDS tłumik elast siatka ochr. SG SG SG SG klapa zwrotna filtr EU kaseta filtra przepustnica Iris IRIS IRIS Akcesoria GS wyłącznik serwisowy str. nr 548 MTP 10 / MTV-010 potencjometr str. nr 529 OFK klamra montażowa str. nr 94 SDS tłumik kanałowy prosty str. nr 97 FLEXITEC tłumik kanałowy elastyczny str. nr 96 SG/SG-2 siatka ochronna str. nr 97 RSK klapa zwrotna str. nr 94 FBM filtr kanałowy EU3 str. nr 93 FBB kaseta filtra kieszeniowego str. nr 93 IRIS przepustnica soczewkowa str. nr 95 wymiary JETTEC 150- schemat elektryczny dla modeli EC Typ A [mm] B [mm] C [mm] E [mm] Ød [mm] F [mm] G [mm] JETTEC 150/900EC ±1 243,1±0,1 237,6±0,1 148,7±1 28±1 25±1 JETTEC 160/EC ±1 243,1±0,1 237,6±0,1 158,7±1 28±1 25±1 JETTEC /1100EC ±1 243,1±0,1 237,6±0,1 198,7±1 28±1 25±1 40

3 dane techniczne Typ V max Δp max P max U n I max RPM max * t max L pa m nr katalogowy [m 3 /h] [Pa] [W] [V] [A] [1/min] [ o C] [db(a)] [db(a)] [kg] JETTEC 150/900EC ,9 3 40/ JETTEC 160/EC ,9 3 40/ JETTEC /1100EC ,8 3 40/ , JETTEC /8100EC , 1~ 9, / JETTEC 450/9300EC , 3~ 3, / JETTEC 500/12EC , 3~ 4, / JETTEC 560/13EC , 3~ / JETTEC 630/15EC , 3~ 3, / JETTEC 710/20EC , 3~ / * temperatura przetłaczanego medium / otoczenia wymiary JETTEC -710 F D C A B E d Typ A [mm] B [mm] C [mm] ød [mm] ød [mm] E [mm] F [mm] JETTEC /8100EC 416± ±1 403±1 407±2 432± JETTEC 450/9300EC 467± ±1 453±1 457±2 467± JETTEC 500/12EC 516± ±1 504±1 507±2 512± JETTEC 560/13EC 582± ±1 564±1 568±2 573± JETTEC 630/15EC 654± ±1 634±1 638±2 643± JETTEC 710/20EC 732± ±1 714±1 717±2 723± schemat elektryczny dla modeli JETTEC dla modeli JETTEC

4 charakterystyki pracy JETTEC 150/900EC wartości mocy akustycznej [db(a)] dla poszczególnych częstotliwości pasm oktawowych [Hz] JETTEC 160/EC JETTEC /1100EC

5 1 1 1 charakterystyki pracy JETTEC /8100EC wartości mocy akustycznej [db(a)] dla poszczególnych częstotliwości pasm oktawowych [Hz] JETTEC 450/9300EC JETTEC 500/12EC

6 charakterystyki pracy JETTEC 560/13EC wartości mocy akustycznej [db(a)] dla poszczególnych częstotliwości pasm oktawowych [Hz] JETTEC 630/15EC JETTEC 710/20EC
