ZAŁĄCZNIK NR 5 DO ZAPROSZENIA DO WYRAŻENIA ZAINTERESOWANIA ZŁOŻENIEM OFERTY ZAWARCIA UMOWY O ŚWIADCZENIE USŁUG INŻYNIERA KONTRAKTU

Transkrypt

1 ZAŁĄCZNIK NR 5 DO ZAPROSZENIA DO WYRAŻENIA ZAINTERESOWANIA ZŁOŻENIEM OFERTY ZAWARCIA UMOWY O ŚWIADCZENIE USŁUG INŻYNIERA KONTRAKTU OPIS PROJEKTU PDH ORAZ ZAKRESU UMOWY O ŚWIADCZENIE USŁUG INŻYNIERA KONTRAKTU Wprowadzenie Niniejszy dokument przedstawiony jest wyłącznie dla celów OŚWIADCZENIA O ZAINTERESOWANIU. Jego celem jest przedstawienie potencjalnym oferentom ogólnego zarysu zakresu i skali PROJEKTU PDH i UMOWY O ŚWIADCZENIE USŁUG INŻYNIERA KONTRAKTU, tak aby umożliwić każdemu z potencjalnych oferentów: (i) podjęcie decyzji o złożeniu OŚWIADCZENIA O ZAINTERESOWANIU zgodnie z ZAPROSZENIEM, oraz (ii) ustalenie czy jest, bądź może być, konieczne zawiązanie przezeń konsorcjum, aby był w stanie złożyć OŚWIADCZENIE O ZAINTERESOWANIU oraz OFERTĘ ZAWARCIA UMOWY w ramach PRZETARGU. W żadnym przypadku dokument ten nie może być poczytywany jako wyczerpujący opis PROJEKTU PDH, ani też wyczerpujący opis zakresu UMOWY O ŚWIADCZENIE USŁUG INŻYNIERA KONTRAKTU, czy specyfikacji technicznej dla celów OFERTY ZAWARCIA UMOWY. Szczegółowe informacje dotyczące zakresu UMOWY O ŚWIADCZENIE USŁUG INŻYNIERA KONTRAKTU, w tym aspektów technicznych PROJEKTU PDH, zostaną udostępnione przez ZAMAWIAJĄCEGO na późniejszych etapach PRZETARGU, w szczególności w Zaproszeniu do Złożenia Oferty. Opis PROJEKTU PDH PROJEKT PDH obejmuje: INSTALACJĘ PDH, INSTALACJĘ PP wraz z INSTALACJĄ OSBL oraz PORTEM. Opis INSTALACJI PDH Opis jednostek procesowych ZAMAWIAJĄCY zamierza wybudować nową INSTALACJĘ PDH służącą do realizacji procesu katalitycznego odwodornienia propanu pod nazwą PDH C3-Oleflex, na licencji UOP LLC ("LICENCJODAWCA"), w ramach której ma być produkowany propylen na terenie zakładu chemicznego w Policach, Polska. PDH Polska S.A. z siedzibą w Policach, ul. Kuźnicka 1, Police wpisaną do rejestru przedsiębiorców prowadzonego przez Sąd Rejonowy dla Szczecina-Centrum w Szczecinie XIII Wydział Gospodarczy Krajowego Rejestru Sądowego numer KRS , NIP , o kapitale zakładowym i wpłaconym w wysokości PLN. Strona 1 z 6

2 Według projektu bazowego przygotowanego przez LICENCJODAWCĘ, zdolność produkcyjna INSTALACJI PDH wynosi ton/rok. INSTALACJA PDH obejmuje następujące główne jednostki procesowe: Sekcja Reaktorowa Oleflex, Sekcja Frakcjonowania Oleflex, Sekcja Ciągłej Regeneracji Katalizatora Oleflex, Sekcja Selektywnego Uwodornienia Huels (SHP), Jednostkę przygotowania wsadu (usuwania metanolu), Węzeł PSA, System Przygotowania Gazu Opałowego, Węzeł Chłodniczy (Sekcja Deetanizera) Uproszczony schemat blokowy dla jednostek procesowych wchodzących w skład INSTALACJI PDH został przedstawiony na schemacie 1 poniżej. Schemat 1. Uproszczony Schemat Blokowy INSTALACJI PDH Sekcja Reaktora Oleflex Sekcja Frakcjonacji Oleflex Strona 2 z 6

3 Opis INSTALACJI PP INSTALACJA PP będzie zaprojektowana na znamionową zdolność produkcyjną polipropylenu do 400 kt/rok i pracować będzie na bazie propylenu dostarczanego z INSTALACJI PDH. Przewiduje się, że jednostka będzie obejmowała następujące urządzenia: System przygotowania surowca w celu oczyszczania propylenu (jeśli to niezbędne), dodatki i inne strumienie wykorzystywane w procesie technologicznym oraz pośredni dzienny zbiornik magazynowy, Magazyn chemikaliów, System magazynowania w ramach instalacji podstawowej (ISBL) i przygotowania katalizatorów i dodatków dla sekcji polimeryzacji, Sekcja polimeryzacji, Odgazowanie polimeru, przedmuchiwanie i dezaktywacja katalizatora, Regeneracja monomeru, rozpuszczalników i rozcieńczalników, System zbiorników oraz mieszania dla dodatków/uszlachetniaczy, Granulacja łącznie z ciągiem wytłaczania i systemami powiązanymi, Mieszanie produktu końcowego wraz z silosem mieszającym i układami zawracania do mieszania, System transportu, Urządzenia konfekcjonujące. INSTALACJA PP będzie obejmować (i) wszystkie stacjonarne urządzenia wymagane dla aktywacji, załadunku i rozładunku katalizatora (ii) wszystkie urządzenia specjalne konieczne dla zapewnienia płynnego i bezpiecznego uruchamiania i odstawiania INSTALACJI PP; (iii) urządzenia magazynowania i przygotowania chemikaliów niezbędnych do normalnego ruchu i wymaganych do łatwego odstawienia i obsługi INSTALACJI PP. Opis INSTALACJI OSBL Obiekty pomocnicze przeznaczone są do zabezpieczenia niezbędnych mediów dla potrzeb INSTALACJI PDH, INSTALACJI PP oraz poszczególnych węzłów INSTALACJI OSBL. Obejmują one również instalacje do utylizacji odpadów płynnych i gazowych, magazynowania i wysyłki produktów, oczyszczania wsadu i wszystkie niezbędne połączenia pomiędzy instalacjami oraz istniejącymi instalacjami należącymi do Grupa Azoty Zakłady Chemiczne Police S.A. W skład INSTALACJI OSBL wchodzą w szczególności następujące jednostki: Główny Punkt Zasilania (Stacja elektroenergetyczna GPVI), Pochodnia i urządzenia towarzyszące, jednostka wody chłodniczej, Jednostka wody zasilającej oraz wytwarzania pary, Jednostka wytwarzania sprężonego powietrza pomiarowego i azotu, Oczyszczalnia ścieków, Jednostka obróbki wody surowej i ppoż. Jednostka ługu sodowego, Jednostka magazynowania i kolejowego terminala załadunkowego propylenu, Jednostka magazynowania oraz kolejowego i samochodowego terminala załadunkowego polipropylenu, Strona 3 z 6

4 Połączenia pomiędzy INSTALACJĄ PDH a PORTEM obejmujące między innymi rurociągi propanu oraz kable AKPiA. Połączenie pomiędzy INSTALACJĄ PP a PORTEM obejmujące rurociąg etylenu Połączenia pomiędzy INSTALACJĄ PDH, INSTALACJĄ PP, INSTALACJĄ OSBL oraz instalacjami Grupa Azoty Zakłady Chemiczne Police S.A. obejmujące w szczególności wszelkie niezbędne rurociągi i połączenia kablowe, w tym energetyczne, Połączenia pomiędzy PORTEM a instalacjami Grupa Azoty Zakłady Chemiczne Police S.A. obejmujące w szczególności media energetyczne. Opis PORTU Głównym celem nowych obiektów portowych jest dostarczenie świeżego surowca (propanu) do INSTALACJI PDH ze statków morskich przez dedykowane zbiorniki magazynowe. PORT jest również przeznaczony do importu etylenu dla INSTALACJI PP. Projektowany PORT będzie zlokalizowany na brzegu rzeki Odry w odgałęzieniu Kanału Polickiego naprzeciwko wyspy Długi Ostrów sąsiadującej z obszarem istniejącego Portu Morskiego w Policach, na działkach lądowych oraz na wodach portowych obszaru Kanału Polickiego. Lokalizację PORTU przedstawiono na schemacie nr 2. Nabrzeże portowe i dostęp do drogi wodnej umożliwią odbiór surowców ze statków o długości od 100 m do 220 m. Obiekty portowe pozwolą na: rozładunek surowców, magazynowanie m3 propanu w zbiornikach kriogenicznych 2x m3 oraz m3 etylenu w zbiorniku kriogenicznym (pojemność magazynowa netto), dystrybucję propanu i etylenu do instalacji produkcyjnej PDH/PP. PORT będzie w stanie odbierać ładunek propanu ze statków typu Fully-Refrigerated (FR). PORT będzie w stanie odbierać ładunek etylenu ze statków typu Fully-Refrigerated (FR). Zakres prac PROJEKTU PDH obejmuje również między innymi takie elementy jak: drogi, place, chodniki, estakady, kable, instalacje podziemne, fundamenty, systemy ochrony p.poż., budynki, systemy komunikacji, oświetlenie, opomiarowanie i systemy kontroli, system kontroli dostępu, HVAC, podstacje elektryczne, ochrona katodowa, instalacji odgromowa dla budynków i pozostałe wyposażenie, systemy niezbędne do utrzymania i eksploatacji instalacji zgodnie z obowiązującymi przepisami i regulacjami. Strona 4 z 6

5 Zakres prac INŻYNIERA KONTRAKTU Niniejszy załącznik określa jedynie ogólny zakres usług, które będą wykonywane przez INŻYNIERA KONTRAKTU w oparciu o UMOWĘ O ŚWIADCZENIE USŁUG INŻYNIERA KONTRAKTU. Zakres, o którym mowa w zdaniu poprzedzającym obejmuje między innymi: 1. Przegląd oraz aktualizacja planu realizacji Projektu PDH, 2. Przegląd, analiza oraz gdy wymagane opiniowanie lub zatwierdzanie dokumentacji składanej przez GENERALNEGO WYKONAWCĘ oraz innych wykonawców oraz dokumentacji przekazywanej przez ZAMAWIAJĄCEGO (w tym wszystkich rewizji tej dokumentacji), 3. Zarządzanie obiegiem dokumentacji oraz korespondencji miedzy podmiotami zaangażowanymi w realizację PROJEKTU PDH - w tym koordynacja, monitorowanie, indeksowanie i archiwizacja, 4. Wsparcie przy zarządzaniu i realizacji harmonogramu realizacji PROJEKTU PDH oraz pozostałych harmonogramów związanych z realizacją PROJEKTU PDH, w tym koordynacja i zbieranie informacji, monitorowanie postępu realizacji harmonogramów, identyfikacja i wskazywanie zagrożeń, 5. Wsparcie przy realizacji budżetu PROJEKTU PDH, w tym monitorowanie i raportowanie do ZAMAWIAJĄCEGO zagrożeń przekroczenia budżetu, oraz wsparcie przy rozliczeniach z GENERALNYM WYKONAWCĄ oraz innymi wykonawcami biorącymi udział w realizacji PROJEKTU PDH, 6. Zarządzanie roszczeniami ZAMAWIAJĄCEGO oraz przeciwko ZAMAWIAJĄCEMU związanymi z realizacją PROJEKTU PDH, w tym monitorowanie roszczeń, wsparcie przy opracowaniu strategii związanych z powstałymi roszczeniami ZAMAWIAJĄCEGO jak również kierowanych do ZAMAWIAJĄCEGO, 7. Zarządzanie jakością oraz zapewnienie jakości przy realizacji PROJEKTU PDH, w tym przegląd oraz zatwierdzanie planów kontroli i zapewnienia jakości, 8. Monitorowanie przestrzegania przepisów BHP i ochrony środowiska przez GENERALNEGO WYKONAWCĘ oraz innych wykonawców uczestniczących w realizacji PROJEKTU PDH oraz raportowanie do ZAMAWIAJĄCEGO wszelkich napotkanych i zidentyfikowanych zagrożeń i nieprawidłowości, 9. Wsparcie przy wyborze przez ZAMAWIAJĄCEGO GENERALNEGO WYKONAWCY oraz innych wykonawców biorących udział w realizacji PROJEKTU PDH. 10. Wsparcie przy opracowaniu, negocjacjach i wprowadzaniu zmian do kontraktów z GENERALNYM WYKONAWCĄ oraz innymi wykonawcami biorącymi udział w realizacji PROJEKTU PDH, 11. Ogólna koordynacja PROJEKTU PDH, raportowanie do ZAMAWIAJĄCEGO oraz wsparcie techniczne, w tym zgłaszanie propozycji optymalizacji realizacji PROJEKTU PDH, 12. Nadzór nad realizacją robót budowlanych, montażowych oraz dostaw (w tym wsparcie przy odbiorach, próbach, rozruchach), 13. Wsparcie w związku z dowolnym postępowaniem administracyjnym, w tym w szczególności, w związku z ubieganiem się przez ZAMAWIAJĄCEGO o wydanie dowolnego zezwolenia, postanowienia, decyzji administracyjnej, zgody lub opinii dowolnego organu w związku z realizacją PROJEKTU PDH. Powyższy zakres zostanie uszczegółowiony przez ZAMAWIAJĄCEGO na późniejszym etapie PRZETARGU - w Zaproszeniu do Złożenia Ofert. Strona 5 z 6

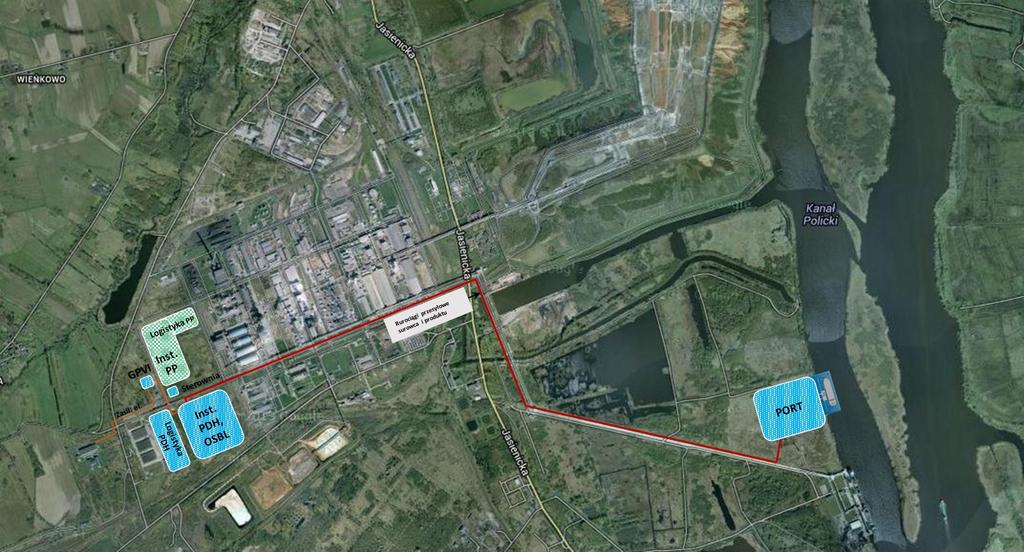

6 Schemat 2. Poglądowy plan lokalizacji INSTALACJI PDH, INSTALACJI PP, INSTALACJI OSBL oraz PORTU Revv.1, Strona 6 z 6
