II. OBLICZENIA. 1.0 Dobór wodomierza wg PN-B-01706:1992
|
|
- Nina Sawicka
- 8 lat temu
- Przeglądów:
Transkrypt

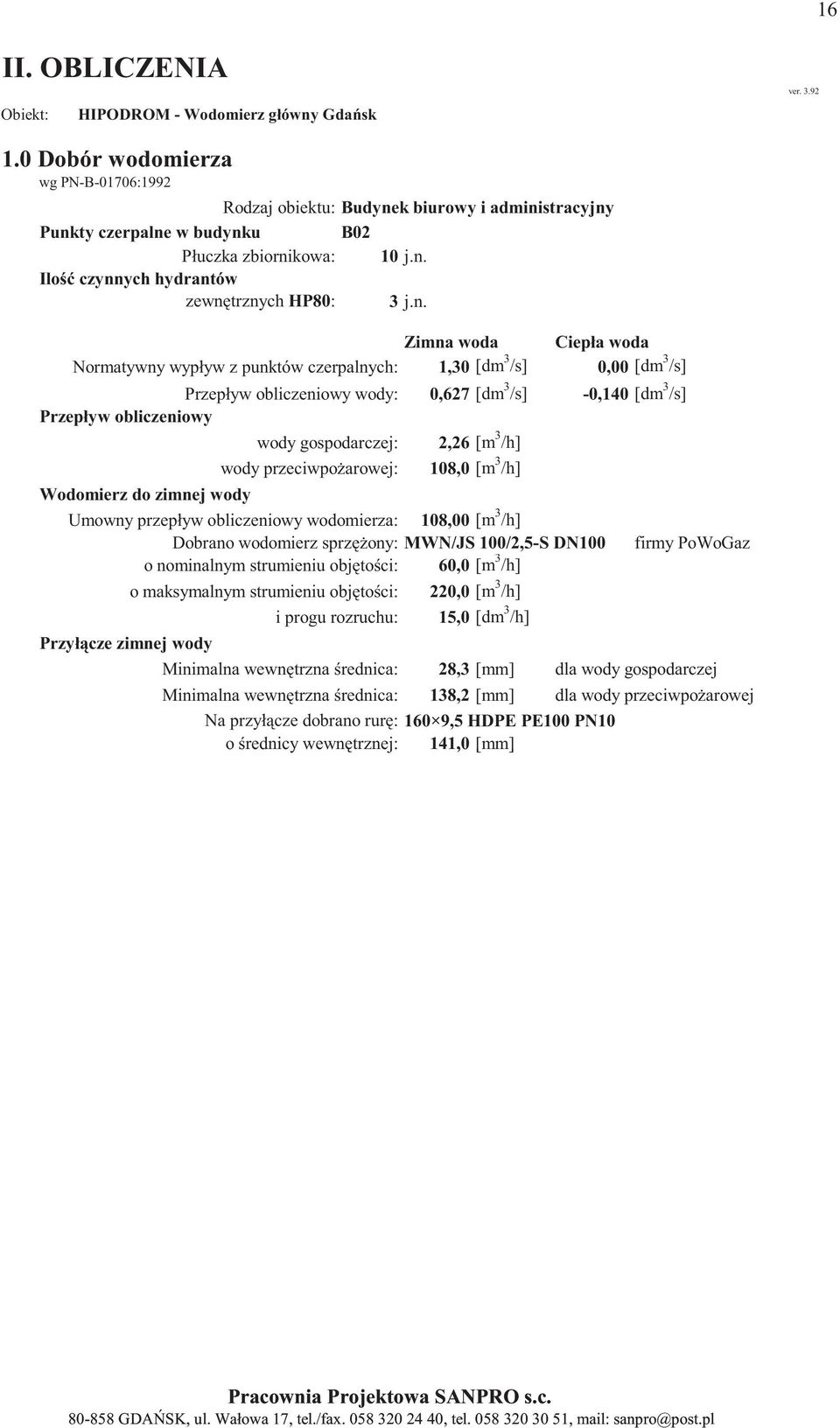

1 16 II. OBLICZENIA HIPODROM - Wodomierz główny Gda sk ver Dobór wodomierza Rodzaj obiektu: Budynek biurowy i administracyjny w budynku B02 Płuczka zbiornikowa: 10 j.n. zewn trznych HP80: 3 j.n. Normatywny wypływ z punktów czerpalnych: 1,30 [dm 3 /s] 0,00 [dm 3 /s] wody: 0,627 [dm 3 /s] -0,140 [dm 3 /s] wody gospodarczej: 2,26 [m 3 /h] wody przeciwpo arowej: 108,0 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 108,00 [m 3 /h] Dobrano wodomierz sprz ony: MWN/JS 100/2,5-S DN100 o nominalnym strumieniu obj to ci: 60,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 220,0 [m 3 /h] i progu rozruchu: 15,0 [dm 3 /h] firmy PoWoGaz Minimalna wewn trzna rednica: 28,3 [mm] dla wody gospodarczej Minimalna wewn trzna rednica: 138,2 [mm] dla wody przeciwpo arowej Na przył cze dobrano rur : 160 9,5 HDPE PE100 PN10 o rednicy wewn trznej: 141,0 [mm]

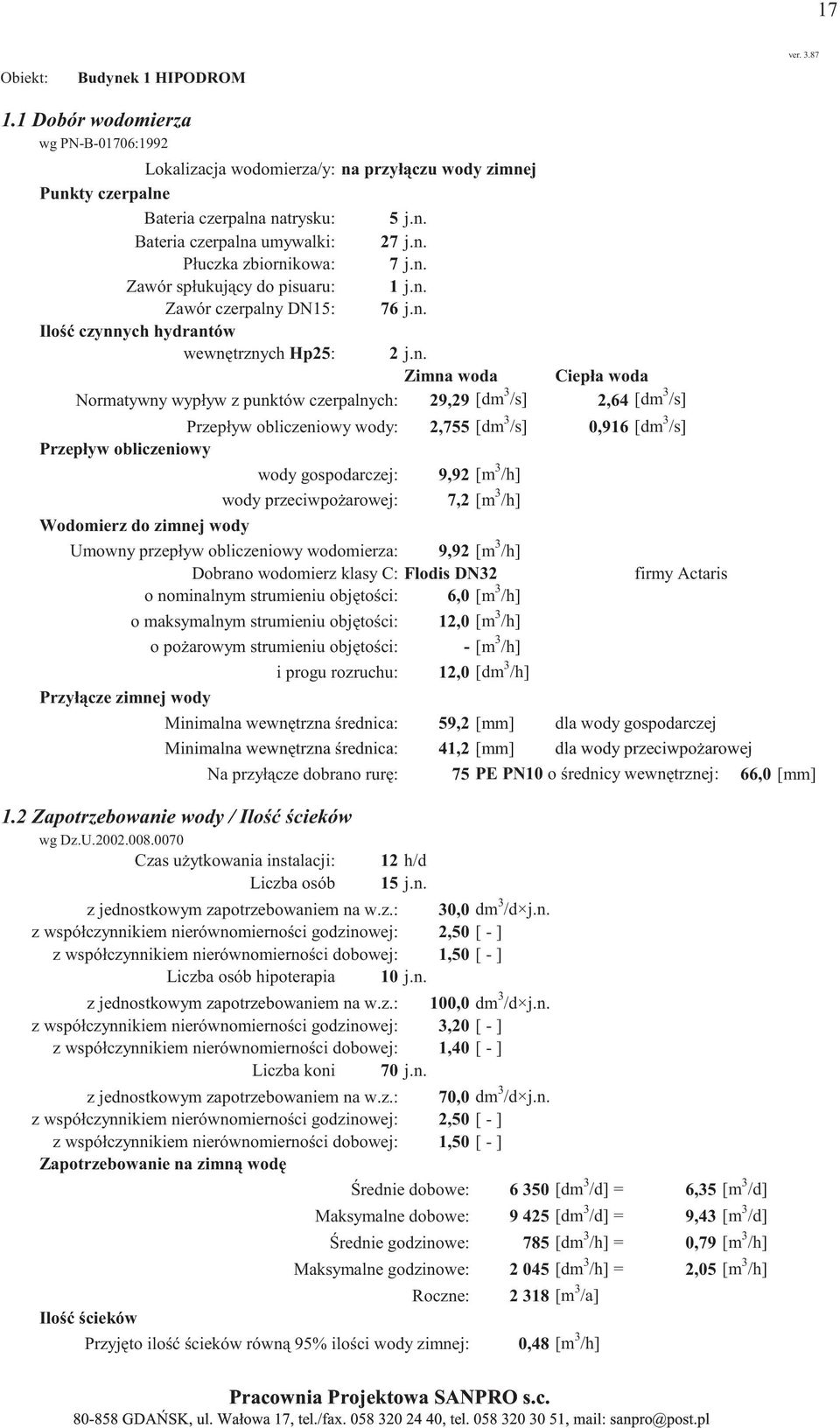

2 17 Budynek 1 HIPODROM ver Dobór wodomierza Lokalizacja wodomierza/y: Bateria czerpalna natrysku: Bateria czerpalna umywalki: Płuczka zbiornikowa: Zawór spłukuj cy do pisuaru: Zawór czerpalny DN15: wewn trznych Hp25: 5 j.n. 27 j.n. 7 j.n. 1 j.n. 76 j.n. 2 j.n. Normatywny wypływ z punktów czerpalnych: 29,29 [dm 3 /s] 2,64 [dm 3 /s] wody: 2,755 [dm 3 /s] 0,916 [dm 3 /s] wody gospodarczej: 9,92 [m 3 /h] wody przeciwpo arowej: 7,2 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 9,92 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN32 o nominalnym strumieniu obj to ci: 6,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 12,0 [m 3 /h] o po arowym strumieniu obj to ci: - [m 3 /h] i progu rozruchu: 12,0 [dm 3 /h] na przył czu wody zimnej Minimalna wewn trzna rednica: 59,2 [mm] dla wody gospodarczej Minimalna wewn trzna rednica: 41,2 [mm] dla wody przeciwpo arowej 1.2 Zapotrzebowanie wody / Czas u ytkowania instalacji: Liczba osób Na przył cze dobrano rur : 75 PE PN10 o rednicy wewn trznej: 66,0 [mm] 12 h/d 15 j.n. z jednostkowym zapotrzebowaniem na w.z.: 30,0 dm 3 /d j.n. z współczynnikiem nierównomierno ci godzinowej: 2,50 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,50 [ - ] Liczba osób hipoterapia 10 j.n. z współczynnikiem nierównomierno ci godzinowej: 3,20 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,40 [ - ] Liczba koni 70 j.n. z jednostkowym zapotrzebowaniem na w.z.: 70,0 dm 3 /d j.n. z współczynnikiem nierównomierno ci godzinowej: 2,50 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,50 [ - ] rednie dobowe: [dm 3 /d] = 6,35 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 9,43 [m 3 /d] rednie godzinowe: 785 [dm 3 /h] = 0,79 [m 3 /h] Maksymalne godzinowe: [dm 3 /h] = 2,05 [m 3 /h] [m 3 /a] 0,48 [m 3 /h]

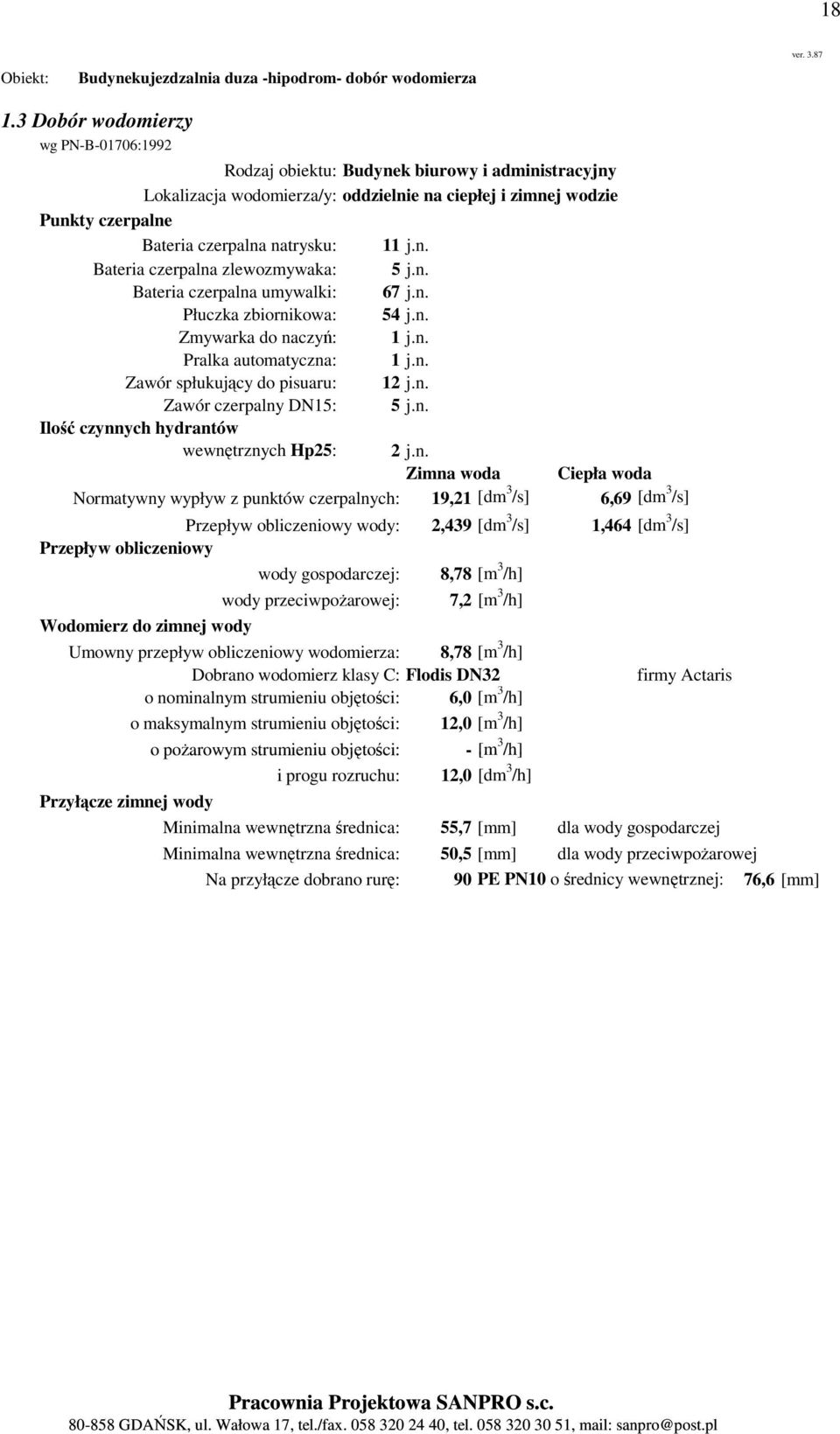

3 18 Budynekujezdzalnia duza -hipodrom- dobór wodomierza ver Dobór wodomierzy Rodzaj obiektu: Budynek biurowy i administracyjny Lokalizacja wodomierza/y: oddzielnie na ciepłej i zimnej wodzie Bateria czerpalna natrysku: 11 j.n. Bateria czerpalna zlewozmywaka: 5 j.n. Bateria czerpalna umywalki: 67 j.n. Płuczka zbiornikowa: 54 j.n. Zmywarka do naczyń: 1 j.n. Pralka automatyczna: 1 j.n. Zawór spłukujący do pisuaru: 12 j.n. Zawór czerpalny DN15: 5 j.n. Ilość czynnych hydrantów wewnętrznych Hp25: 2 j.n. Normatywny wypływ z punktów czerpalnych: 19,21 [dm 3 /s] 6,69 [dm 3 /s] wody: 2,439 [dm 3 /s] 1,464 [dm 3 /s] wody gospodarczej: 8,78 [m 3 /h] wody przeciwpoŝarowej: 7,2 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 8,78 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN32 o nominalnym strumieniu objętości: 6,0 [m 3 /h] o maksymalnym strumieniu objętości: 12,0 [m 3 /h] o poŝarowym strumieniu objętości: - [m 3 /h] i progu rozruchu: 12,0 [dm 3 /h] Przyłącze zimnej wody Minimalna wewnętrzna średnica: 55,7 [mm] dla wody gospodarczej Minimalna wewnętrzna średnica: 50,5 [mm] dla wody przeciwpoŝarowej Na przyłącze dobrano rurę: 90 PE PN10 o średnicy wewnętrznej: 76,6 [mm] GDAŃSK, ul. Wałowa 17, tel./fax , tel , mail: sanpro@post.pl
4 Zapotrzebowanie wody / Ilość ścieków Liczba mieszkań w budynku: 23 j.n. Czas uŝytkowania instalacji: 10 h/d Charakterystyka obiektu: Kawiarnia, bar kawowy Liczba miejsc w budynku: 81 j.n. z jednostkowym zapotrzebowaniem na w.z.: 25,0 dm 3 /d j.n. z współczynnikiem nierównomierności godzinowej: 1,70 [ - ] z współczynnikiem nierównomierności dobowej: 1,20 [ - ] Charakterystyka obiektu: Restauracja, jadłodajnia Liczba miejsc w budynku: 135 j.n. z współczynnikiem nierównomierności godzinowej: 1,70 [ - ] z współczynnikiem nierównomierności dobowej: 1,20 [ - ] Zapotrzebowanie na zimną wodę Średnie dobowe: [dm 3 /d] = 15,53 [m 3 /d] Ilość ścieków Maksymalne dobowe: [dm 3 /d] = 18,63 [m 3 /d] Średnie godzinowe: [dm 3 /h] = 1,86 [m 3 /h] Maksymalne godzinowe: [dm 3 /h] = 3,17 [m 3 /h] Przyjęto ilość ścieków równą 95% ilości wody zimnej: [m 3 /a] 3,01 [m 3 /h] GDAŃSK, ul. Wałowa 17, tel./fax , tel , mail: sanpro@post.pl
5 20 Budynek 3 HIPODROM ver Dobór wodomierzy Rodzaj obiektu: Dom mieszkalny Lokalizacja wodomierza/y: na przył czu wody zimnej Bateria czerpalna natrysku: 6 j.n. Bateria czerpalna umywalki: 18 j.n. Płuczka zbiornikowa: 14 j.n. Zawór spłukuj cy do pisuaru: 2 j.n. Zawór czerpalny DN15: 110 j.n. wewn trznych Hp25: 2 j.n. Normatywny wypływ z punktów czerpalnych: 39,74 [dm 3 /s] 2,16 [dm 3 /s] wody: 2,984 [dm 3 /s] 0,824 [dm 3 /s] wody gospodarczej: 10,74 [m 3 /h] wody przeciwpo arowej: 7,2 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 10,74 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN32 o nominalnym strumieniu obj to ci: 6,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 12,0 [m 3 /h] o po arowym strumieniu obj to ci: - [m 3 /h] i progu rozruchu: 12,0 [dm 3 /h] Minimalna wewn trzna rednica: 61,6 [mm] dla wody gospodarczej Minimalna wewn trzna rednica: 41,2 [mm] dla wody przeciwpo arowej 1.6 Zapotrzebowanie wody / Na przył cze dobrano rur : 75 PE PN10 o rednicy wewn trznej: 66,0 [mm] Czas u ytkowania instalacji: Liczba osób 12 h/d 15 j.n. z jednostkowym zapotrzebowaniem na w.z.: 30,0 dm 3 /d j.n. z współczynnikiem nierównomierno ci godzinowej: 2,50 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,50 [ - ] Liczba koni 107 j.n. z jednostkowym zapotrzebowaniem na w.z.: 70,0 dm 3 /d j.n. z współczynnikiem nierównomierno ci godzinowej: 2,50 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,50 [ - ] rednie dobowe: [dm 3 /d] = 7,94 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 11,91 [m 3 /d] rednie godzinowe: 993 [dm 3 /h] = 0,99 [m 3 /h] Maksymalne godzinowe: [dm 3 /h] = 2,48 [m 3 /h] [m 3 /a] 0,12 [m 3 /h]
6 21 Budynek 4 HIPODROM ver Dobór wodomierzy Rodzaj obiektu: Dom mieszkalny Lokalizacja wodomierza/y: na przył czu wody zimnej Bateria czerpalna natrysku: 5 j.n. Bateria czerpalna zlewozmywaka: 1 j.n. Bateria czerpalna umywalki: 10 j.n. Płuczka zbiornikowa: 5 j.n. wewn trznych Hp25: 0 j.n. Normatywny wypływ z punktów czerpalnych: 20,20 [dm 3 /s] 18,03 [dm 3 /s] wody: 2,496 [dm 3 /s] 2,366 [dm 3 /s] wody gospodarczej: 8,98 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 8,98 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN32 o nominalnym strumieniu obj to ci: 6,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 12,0 [m 3 /h] i progu rozruchu: 12,0 [dm 3 /h] Minimalna wewn trzna rednica: 67,4 [mm] dla wody gospodarczej 1.8 Zapotrzebowanie wody / Liczba mieszka w budynku: Czas u ytkowania instalacji: Liczba miejsc noclegowych w budynku: Na przył cze dobrano rur : 90 PE PN10 o rednicy wewn trznej: 76,6 [mm] 7 j.n. 12 h/d 25 j.n. z współczynnikiem nierównomierno ci godzinowej: 2,50 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,50 [ - ] rednie dobowe: [dm 3 /d] = 2,50 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 3,75 [m 3 /d] rednie godzinowe: 313 [dm 3 /h] = 0,31 [m 3 /h] Maksymalne godzinowe: 781 [dm 3 /h] = 0,78 [m 3 /h] 913 [m 3 /a] 0,74 [m 3 /h]
7 22 Budynek 5 - hipodrom 1.9 Dobór wodomierzy Rodzaj obiektu: Lokalizacja wodomierza/y: Bateria czerpalna natrysku: Bateria czerpalna zlewozmywaka: Bateria czerpalna umywalki: Płuczka zbiornikowa: wewn trznych Hp25: 1 j.n. 7 j.n. 13 j.n. 2 j.n. 0 j.n. Normatywny wypływ z punktów czerpalnych: 3,36 [dm 3 /s] 1,55 [dm 3 /s] wody: 1,159 [dm 3 /s] 0,749 [dm 3 /s] wody gospodarczej: 4,17 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 4,17 [m 3 /h] Dobrano wodomierz jednostrumieniowy: JS 2,5 Dn20 o maksymalnym strumieniu obj to ci: Wodomierz do ciepłej wody i progu rozruchu: 5,0 [m 3 /h] 0,004 [dm 3 /s] Umowny przepływ obliczeniowy: 2,70 [m 3 /h] Dobrano wodomierz jednostrumieniowy: JS 90-1,5 Dn15 o maksymalnym strumieniu obj to ci: i progu rozruchu: 3,0 [m 3 /h] 0,002 [dm 3 /s] firmy PoWoGaz S.A. firmy PoWoGaz S.A. Minimalna wewn trzna rednica: 38,4 [mm] dla wody gospodarczej 1.10 Zapotrzebowanie wody / Szpital na przył czu wody zimnej Na przył cze dobrano rur : 50 PE PN10 o rednicy wewn trznej: 44,0 [mm] Czas u ytkowania instalacji: 24 h/d Charakterystyka obiektu: Dom wielorodzinny Liczba mieszka ców w budynku: 4 j.n. z jednostkowym zapotrzebowaniem na w.z.: 130,0 dm 3 /d j.n. z współczynnikiem nierównomierno ci godzinowej: 6,65 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,10 [ - ] rednie dobowe: 520 [dm 3 /d] = 0,52 [m 3 /d] Maksymalne dobowe: 572 [dm 3 /d] = 0,57 [m 3 /d] rednie godzinowe: 24 [dm 3 /h] = 0,02 [m 3 /h] Maksymalne godzinowe: 158 [dm 3 /h] = 0,16 [m 3 /h] 190 [m 3 /a] 0,15 [m 3 /h]
8 23 Budynek nr 6 i 7 Hipodrom - pojedyncze mieszkanie ver Dobór wodomierzy Rodzaj obiektu: Dom mieszkalny Lokalizacja wodomierza/y: oddzielnie na ciepłej i zimnej wodzie Bateria czerpalna wanny: 1 j.n. Bateria czerpalna zlewozmywaka: 1 j.n. Bateria czerpalna umywalki: 1 j.n. Płuczka zbiornikowa: 1 j.n. Zmywarka do naczy : 1 j.n. Pralka automatyczna: 1 j.n. Normatywny wypływ z punktów czerpalnych: 0,82 [dm 3 /s] 0,29 [dm 3 /s] wody: 0,484 [dm 3 /s] 0,251 [dm 3 /s] wody gospodarczej: 1,74 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 1,74 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN15 o nominalnym strumieniu obj to ci: 1,5 [m 3 /h] o maksymalnym strumieniu obj to ci: 3,0 [m 3 /h] o po arowym strumieniu obj to ci: - [m 3 /h] i progu rozruchu: 3,0 [dm 3 /h] Minimalna wewn trzna rednica: 24,8 [mm] dla wody gospodarczej 1.12 Zapotrzebowanie wody / Na przył cze dobrano rur : 32 PE PN10 o rednicy wewn trznej: 28,0 [mm] Liczba mieszka w budynku: 1 j.n. Czas u ytkowania instalacji: 24 h/d Charakterystyka obiektu: Dom jednorodzinny z kanalizacj sieciow Liczba mieszka ców w budynku: 4 j.n. z współczynnikiem nierównomierno ci godzinowej: 2,80 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,80 [ - ] rednie dobowe: 400 [dm 3 /d] = 0,40 [m 3 /d] Maksymalne dobowe: 720 [dm 3 /d] = 0,72 [m 3 /d] rednie godzinowe: 30 [dm 3 /h] = 0,03 [m 3 /h] Maksymalne godzinowe: 84 [dm 3 /h] = 0,08 [m 3 /h] 146 [m 3 /a] 0,08 [m 3 /h]
9 24 Budynek 7 Hipodrom - pom. D okejów ver Dobór wodomierzy Bateria czerpalna natrysku: Bateria czerpalna zlewozmywaka: Bateria czerpalna umywalki: Płuczka zbiornikowa: Pralka automatyczna: wewn trznych Hp25: 4 j.n. 2 j.n. 10 j.n. 2 j.n. 1 j.n. 0 j.n. Normatywny wypływ z punktów czerpalnych: 3,39 [dm 3 /s] 1,44 [dm 3 /s] wody: 1,041 [dm 3 /s] 0,664 [dm 3 /s] wody gospodarczej: 3,75 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 3,75 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN20 o nominalnym strumieniu obj to ci: 2,5 [m 3 /h] o maksymalnym strumieniu obj to ci: 5,0 [m 3 /h] o po arowym strumieniu obj to ci: - [m 3 /h] i progu rozruchu: 5,0 [dm 3 /h] Minimalna wewn trzna rednica: 36,4 [mm] dla wody gospodarczej 1.14 Zapotrzebowanie wody / Na przył cze dobrano rur : 50 PE PN10 o rednicy wewn trznej: 44,0 [mm] Liczba mieszka w budynku: 3 j.n. Czas u ytkowania instalacji: 24 h/d Charakterystyka obiektu: Dom jednorodzinny z kanalizacj sieciow Liczba mieszka ców w budynku: 10 j.n. z współczynnikiem nierównomierno ci godzinowej: 2,80 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,80 [ - ] rednie dobowe: [dm 3 /d] = 1,00 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 1,80 [m 3 /d] rednie godzinowe: 75 [dm 3 /h] = 0,08 [m 3 /h] Maksymalne godzinowe: 210 [dm 3 /h] = 0,21 [m 3 /h] 365 [m 3 /a] 0,20 [m 3 /h] GDA SK, GDA SK, ul. Wałowa 17, tel./fax , tel , mail: sanpro@post.pl

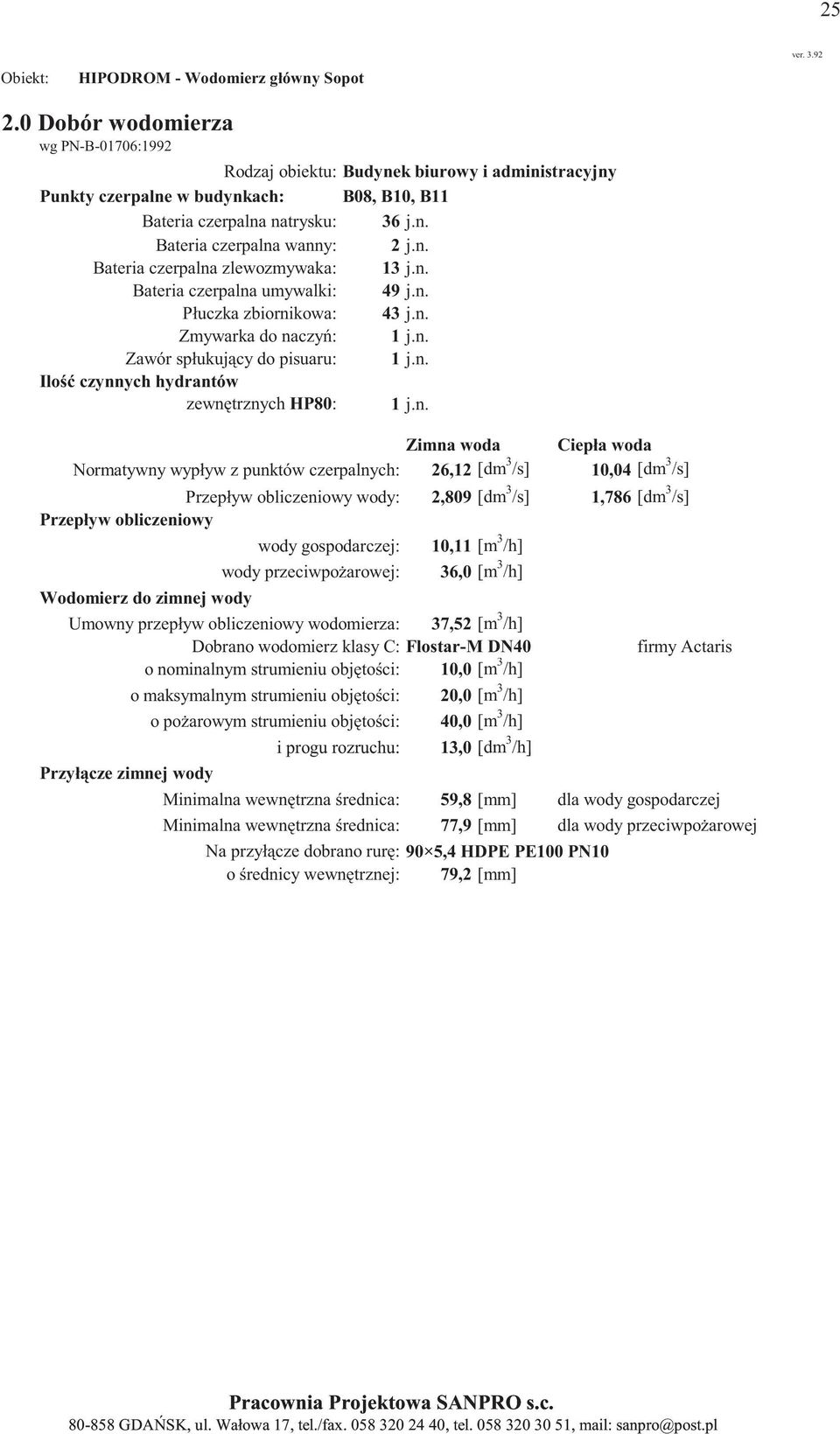

10 25 HIPODROM - Wodomierz główny Sopot ver Dobór wodomierza Rodzaj obiektu: Budynek biurowy i administracyjny w budynkach: B08, B10, B11 Bateria czerpalna natrysku: 36 j.n. Bateria czerpalna wanny: 2 j.n. Bateria czerpalna zlewozmywaka: 13 j.n. Bateria czerpalna umywalki: 49 j.n. Płuczka zbiornikowa: 43 j.n. Zmywarka do naczy : 1 j.n. Zawór spłukuj cy do pisuaru: 1 j.n. zewn trznych HP80: 1 j.n. Normatywny wypływ z punktów czerpalnych: 26,12 [dm 3 /s] 10,04 [dm 3 /s] wody: 2,809 [dm 3 /s] 1,786 [dm 3 /s] wody gospodarczej: 10,11 [m 3 /h] wody przeciwpo arowej: 36,0 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 37,52 [m 3 /h] Dobrano wodomierz klasy C: Flostar-M DN40 o nominalnym strumieniu obj to ci: 10,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 20,0 [m 3 /h] o po arowym strumieniu obj to ci: 40,0 [m 3 /h] i progu rozruchu: 13,0 [dm 3 /h] Minimalna wewn trzna rednica: 59,8 [mm] dla wody gospodarczej Minimalna wewn trzna rednica: 77,9 [mm] dla wody przeciwpo arowej Na przył cze dobrano rur : 90 5,4 HDPE PE100 PN10 o rednicy wewn trznej: 79,2 [mm]
11 26 Budynek 8 - hipodrom 2.1 Dobór wodomierza Rodzaj obiektu: Dom mieszkalny Lokalizacja wodomierza/y: na przył czu wody zimnej Bateria czerpalna natrysku: 11 j.n. Bateria czerpalna zlewozmywaka: 2 j.n. Bateria czerpalna umywalki: 13 j.n. Płuczka zbiornikowa: 11 j.n. wewn trznych Hp25: 2 j.n. Normatywny wypływ z punktów czerpalnych: 6,83 [dm 3 /s] 2,70 [dm 3 /s] wody: 1,479 [dm 3 /s] 0,926 [dm 3 /s] wody gospodarczej: wody przeciwpo arowej: 5,32 [m 3 /h] 7,2 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 7,20 [m 3 /h] Dobrano wodomierz klasy C: Flodis Dn32 o maksymalnym strumieniu obj to ci: i progu rozruchu: 12,0 [m 3 /h] 0,003 [dm 3 /s] firmy Schlumberger Minimalna wewn trzna rednica: 43,4 [mm] dla wody gospodarczej Minimalna wewn trzna rednica: 41,2 [mm] dla wody przeciwpo arowej 2.2 Zapotrzebowanie wody / Czas u ytkowania instalacji: Liczba miejsc noclegowych w budynku: Na przył cze dobrano rur : 50 PE PN10 o rednicy wewn trznej: 44,0 [mm] 18 h/d 24 j.n. z współczynnikiem nierównomierno ci godzinowej: 1,80 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,10 [ - ] rednie dobowe: [dm 3 /d] = 2,40 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 2,64 [m 3 /d] rednie godzinowe: 147 [dm 3 /h] = 0,15 [m 3 /h] Maksymalne godzinowe: 264 [dm 3 /h] = 0,26 [m 3 /h] 876 [m 3 /a] 0,25 [m 3 /h]
12 27 Budynek 9 HIPODROM ver Dobór wodomierzy Rodzaj obiektu: Dom mieszkalny Lokalizacja wodomierza/y: na przył czu wody zimnej Bateria czerpalna natrysku: 1 j.n. Bateria czerpalna zlewozmywaka: 1 j.n. Bateria czerpalna umywalki: 9 j.n. Płuczka zbiornikowa: 6 j.n. wewn trznych Hp25: 2 j.n. Normatywny wypływ z punktów czerpalnych: 2,48 [dm 3 /s] 0,85 [dm 3 /s] wody: 0,886 [dm 3 /s] 0,494 [dm 3 /s] wody gospodarczej: 3,19 [m 3 /h] wody przeciwpo arowej: 7,2 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 7,68 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN32 o nominalnym strumieniu obj to ci: 6,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 12,0 [m 3 /h] o po arowym strumieniu obj to ci: - [m 3 /h] i progu rozruchu: 12,0 [dm 3 /h] Wodomierz do ciepłej wody Umowny przepływ obliczeniowy: 1,78 [m 3 /h] Dobrano wodomierz jednostrumieniowy: JS 90-1 DN15 o nominalnym strumieniu obj to ci: 1,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 2,0 [m 3 /h] i progu rozruchu: 6,0 [dm 3 /h] firmy PoWoGaz Minimalna wewn trzna rednica: 33,6 [mm] dla wody gospodarczej Minimalna wewn trzna rednica: 41,2 [mm] dla wody przeciwpo arowej 2.4 Zapotrzebowanie wody / Na przył cze dobrano rur : 50 PE PN10 o rednicy wewn trznej: 44,0 [mm] Czas u ytkowania instalacji: Liczba miejsc w budynku: 12 h/d 105 j.n. z jednostkowym zapotrzebowaniem na w.z.: 25,0 dm 3 /d j.n. z współczynnikiem nierównomierno ci godzinowej: 1,70 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,20 [ - ] rednie dobowe: [dm 3 /d] = 2,63 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 3,15 [m 3 /d] rednie godzinowe: 263 [dm 3 /h] = 0,26 [m 3 /h] Maksymalne godzinowe: 446 [dm 3 /h] = 0,45 [m 3 /h] 958 [m 3 /a] 0,42 [m 3 /h] GDA SK, GDA SK, ul. Wałowa 17, tel./fax , tel , mail: sanpro@post.pl
13 28 Budynek 10 HIPODROM ver Dobór wodomierzy Rodzaj obiektu: Hotel Lokalizacja wodomierza/y: na przył czu wody zimnej Bateria czerpalna natrysku: 5 j.n. Bateria czerpalna wanny: 1 j.n. Bateria czerpalna zlewozmywaka: 1 j.n. Bateria czerpalna umywalki: 7 j.n. Płuczka zbiornikowa: 6 j.n. wewn trznych Hp25: 0 j.n. Normatywny wypływ z punktów czerpalnych: 3,70 [dm 3 /s] 1,46 [dm 3 /s] wody: 1,223 [dm 3 /s] 0,723 [dm 3 /s] wody gospodarczej: 4,40 [m 3 /h] wody przeciwpo arowej: 0,0 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 4,40 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN20 o nominalnym strumieniu obj to ci: 2,5 [m 3 /h] o maksymalnym strumieniu obj to ci: 5,0 [m 3 /h] o po arowym strumieniu obj to ci: - [m 3 /h] i progu rozruchu: 5,0 [dm 3 /h] Minimalna wewn trzna rednica: 39,5 [mm] dla wody gospodarczej 2.6 Zapotrzebowanie wody / Czas u ytkowania instalacji: Liczba miejsc noclegowych w budynku: Na przył cze dobrano rur : 50 PE PN10 o rednicy wewn trznej: 44,0 [mm] 18 h/d 12 j.n. z współczynnikiem nierównomierno ci godzinowej: 1,80 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,10 [ - ] rednie dobowe: [dm 3 /d] = 1,20 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 1,32 [m 3 /d] rednie godzinowe: 73 [dm 3 /h] = 0,07 [m 3 /h] Maksymalne godzinowe: 132 [dm 3 /h] = 0,13 [m 3 /h] 438 [m 3 /a] 0,13 [m 3 /h]

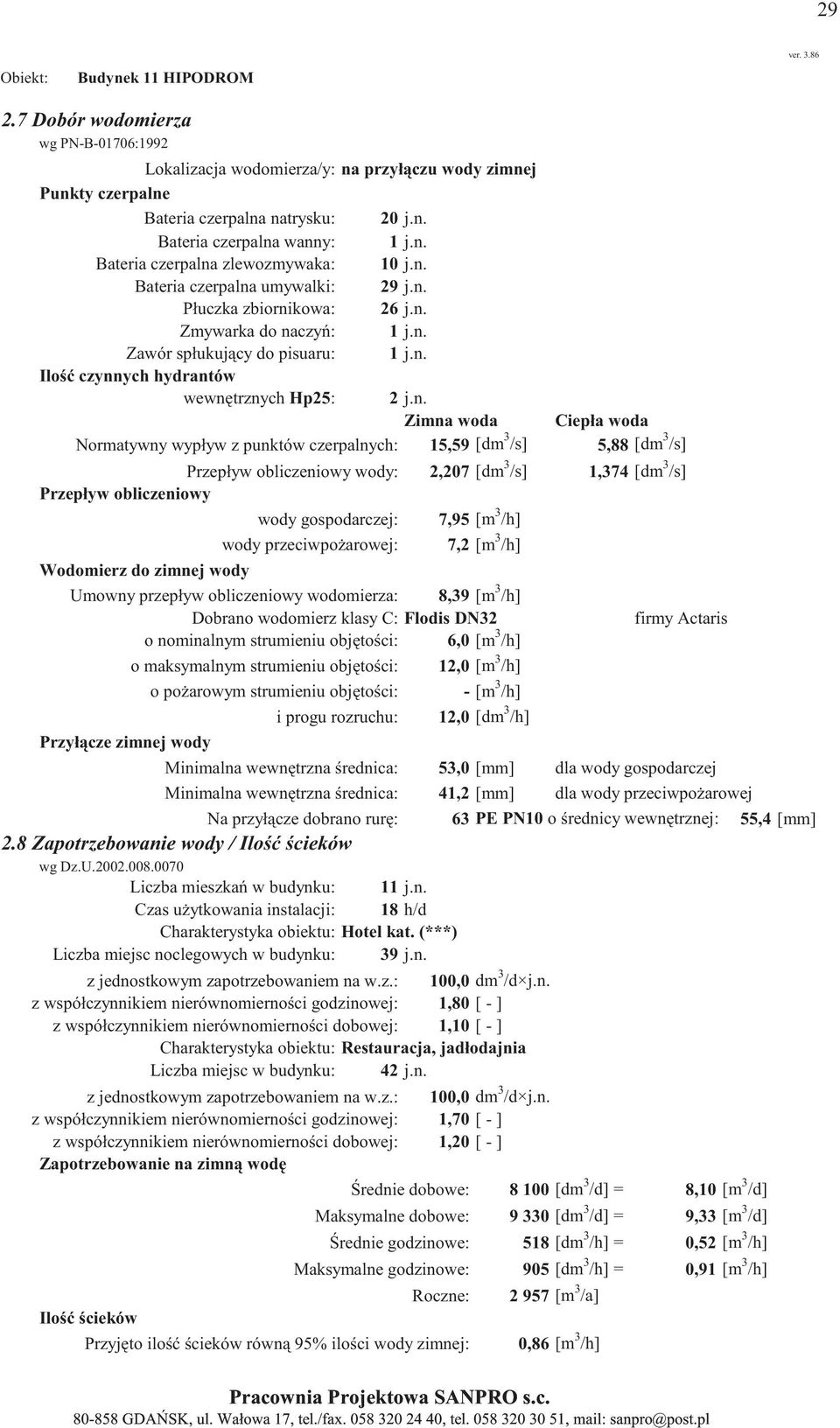

14 29 Budynek 11 HIPODROM ver Dobór wodomierza Lokalizacja wodomierza/y: Bateria czerpalna natrysku: Bateria czerpalna wanny: Bateria czerpalna zlewozmywaka: Bateria czerpalna umywalki: Płuczka zbiornikowa: Zmywarka do naczy : Zawór spłukuj cy do pisuaru: wewn trznych Hp25: 20 j.n. 1 j.n. 10 j.n. 29 j.n. 26 j.n. 1 j.n. 1 j.n. 2 j.n. Normatywny wypływ z punktów czerpalnych: 15,59 [dm 3 /s] 5,88 [dm 3 /s] wody: 2,207 [dm 3 /s] 1,374 [dm 3 /s] wody gospodarczej: 7,95 [m 3 /h] wody przeciwpo arowej: 7,2 [m 3 /h] Umowny przepływ obliczeniowy wodomierza: 8,39 [m 3 /h] Dobrano wodomierz klasy C: Flodis DN32 o nominalnym strumieniu obj to ci: 6,0 [m 3 /h] o maksymalnym strumieniu obj to ci: 12,0 [m 3 /h] o po arowym strumieniu obj to ci: - [m 3 /h] i progu rozruchu: 12,0 [dm 3 /h] na przył czu wody zimnej Minimalna wewn trzna rednica: 53,0 [mm] dla wody gospodarczej Minimalna wewn trzna rednica: 41,2 [mm] dla wody przeciwpo arowej Na przył cze dobrano rur : 63 PE PN10 o rednicy wewn trznej: 55,4 [mm] 2.8 Zapotrzebowanie wody / Liczba mieszka w budynku: 11 j.n. Czas u ytkowania instalacji: 18 h/d Charakterystyka obiektu: Hotel kat. (***) Liczba miejsc noclegowych w budynku: 39 j.n. z współczynnikiem nierównomierno ci godzinowej: 1,80 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,10 [ - ] Charakterystyka obiektu: Restauracja, jadłodajnia Liczba miejsc w budynku: 42 j.n. z współczynnikiem nierównomierno ci godzinowej: 1,70 [ - ] z współczynnikiem nierównomierno ci dobowej: 1,20 [ - ] rednie dobowe: [dm 3 /d] = 8,10 [m 3 /d] Maksymalne dobowe: [dm 3 /d] = 9,33 [m 3 /d] rednie godzinowe: 518 [dm 3 /h] = 0,52 [m 3 /h] Maksymalne godzinowe: 905 [dm 3 /h] = 0,91 [m 3 /h] [m 3 /a] 0,86 [m 3 /h]
PRODUCENCI WODOMIERZY: APATOR - POWOGAZ METRON BMETERS ITRON PRODUCENCI FILTRÓW DO WODY: HONEYWELL HERZ LECHAR OVENTROP SYR DANFOSS HACOM HAWLE
PRODUCENCI RUR Z TWORZYW SZTUCZNYCH: KISAN UPONOR ELPLAST + SP. Z O.O. AQUATHERM WAVIN VIEGA I INNI PRODUCENCI WODOMIERZY: APATOR - POWOGAZ METRON BMETERS ITRON SENSUS I INNI PRODUCENCI FILTRÓW DO WODY:
