1 ul. Mała 2b, Mińsk Mazowiecki tel. (25) , fax. (25) ul. Okrężna 3/3, Warszawa tel. (22) Obiekt: PROJEKT WYKONAWCZY TRZECH BUDYNKÓW MIESZKALNYCH WIELORODZINNYCH BUDYNEK B Inwestor: Kieleckie Towarzystwo Budownictwa Społecznego Sp. z o.o. ul. Mickiewicza 5, Kielce Adres obiektu: ul. Puscha i ul. Kazimierza Wielkiego, Kielce, dz. nr. ewid. 1839/3 Branża: S a n i t a r n a Zakres opracowania: Projekt instalacji wody zimnej, ciepłej, cyrkulacyjnej i kanalizacji sanitarnej. PROJEKTANT: mgr inż. Grzegorz Milaniuk upr. MAZ/0483/PWOS/05 SPRAWDZAJĄCY: mgr inż. Radosław Misztal upr. LUB/0048/POOS/09 OPRACOWANIE: mgr inż. Magdalena Głos inż. Krzysztof Borkowski

2 ZAWARTOŚĆ OPRACOWANIA I.OPIS TECHNICZNY II.RYSUNKI I. OPIS TECHNICZNY 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Charakterystyka obiektu 5. Źródło zaopatrzenia w wodę i odbiorniki ścieków 6. Instalacja zimnej i ciepłej wody 6.1. Instalacja zimnej wody użytkowej 6.2. Instalacja ciepłej wody użytkowej i cyrkulacyjnej 6.3. Obliczenia 6.4. Dobór wodomierza 6.5.Ilość wody cyrkulacyjnej 6.6. Ochrona termiczna 7. Instalacja kanalizacji sanitarnej 7.1. Ogólny opis instalacji 7.2. Ilość ścieków sanitarnych 8. Instalacja kanalizacji deszczowej 9. Uwagi ogólne II.RYSUNKI IS.01 Rzut piwnicy- kanalizacja podposadzkowa 1:100 IS.02 Rzut piwnicy 1:100 IS.03 Rzut parteru 1:100 IS.04 Rzut kondygnacji powtarzalnej 1:100 IS.05 Rzut dachu 1:100 IS.06 Rozwinięcie instalacji wodociągowej - IS.07 Rozwinięcie instalacji kanalizacyjnej - IS.08 Przejście przez przegrodę schemat -

3 IS.09 Prowadzenie rur w warstwie podłogowej - IS.10 Schemat montażu wodomierzy w szachcie instalacyjnym - IS.11 System zabudowy pionów instalacyjnych -

4 1.PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy instalacji wody zimnej, ciepłej, cyrkulacji i kanalizacji sanitarnej dla budynku mieszkalnego wielorodzinnego (budynek B) przy ul. Puscha i ul. Kazimierza Wielkiego w Kielcach. 2.PODSTAWA OPRACOWANIA Projekt opracowano na podstawie: Umowy z Inwestorem Podkładów architektoniczno wykonawczych budynku Wytycznych technicznych producentów zastosowanych urządzeń Rozporządzenia Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U. Nr 75/03, poz. 690 Nr 33/03 poz. 270) z późniejszymi zmianami Obowiązujących norm, przepisów i wytycznych projektowych Uzgodnień branżowych 1.ZAKRES OPRACOWANIA Tematem niniejszego opracowania są wewnętrzne instalacje wodno - kanalizacyjne. Opracowanie zawiera projekt wykonawczy: instalacji zimnej wody użytkowej od wlotu do budynku do przyborów instalacji ciepłej wody użytkowej z węzła cieplnego do przyborów kanalizacji sanitarnej kanalizacji deszczowej 1.CHARAKTERYSTYKA OBIEKTU Obiekt objęty projektem to budynek mieszkalny wielorodzinny, 5 kondygnacyjny, mieszkalny, podpiwniczonym z nie użytkowym poddaszem. Na najniższej kondygnacji znajdują się komórki lokatorskie oraz boksy garażowe dostępne z poziomu terenu. Budynek B wyposażony będzie w następujące, nowo projektowane instalacje: wodno - kanalizacyjną, c.o. i c.w.u. z węzła cieplnego, wentylacyjną grawitacyjną i mechaniczną niskociśnieniową, elektryczną,

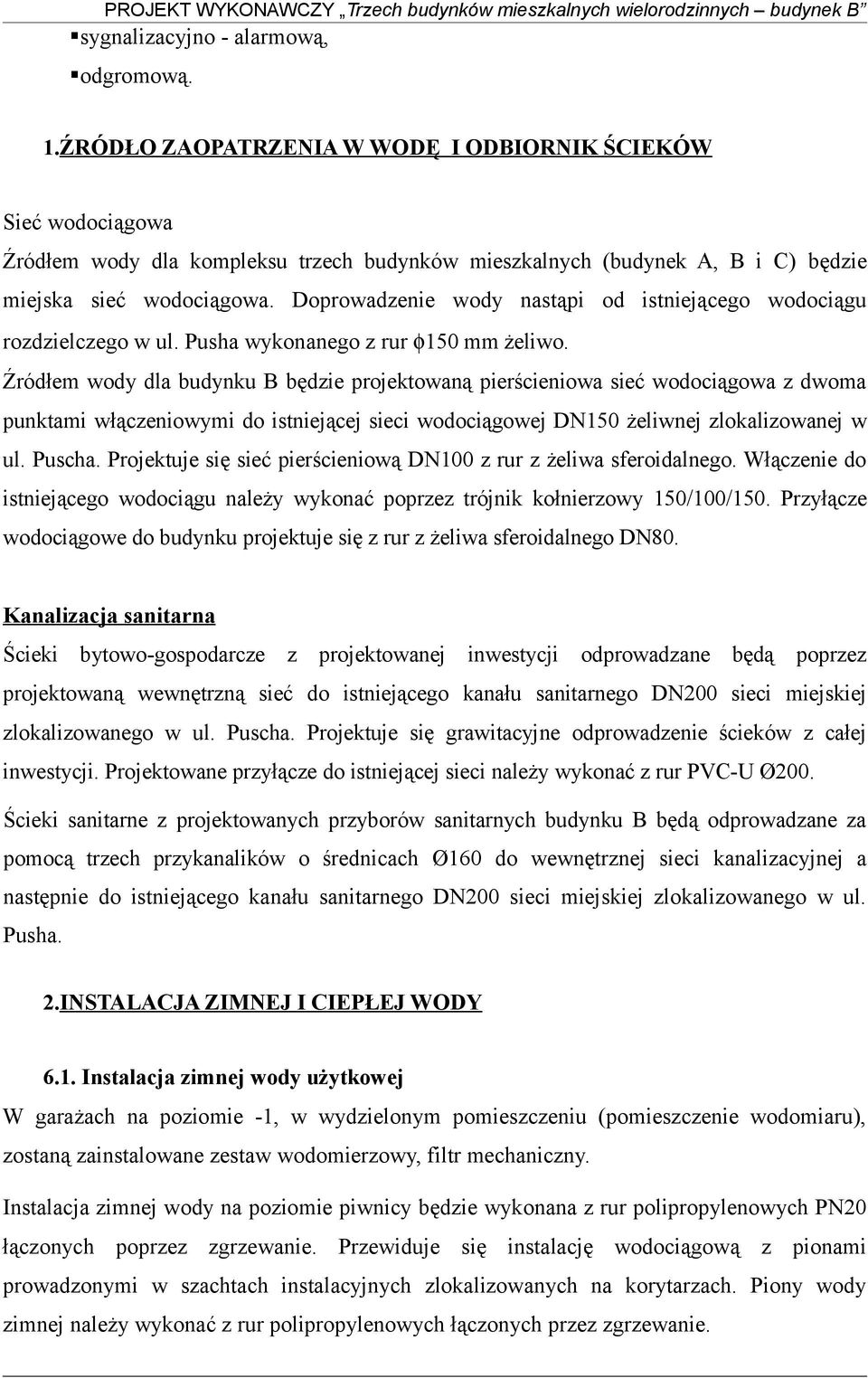

5 sygnalizacyjno - alarmową, odgromową. 1.ŹRÓDŁO ZAOPATRZENIA W WODĘ I ODBIORNIK ŚCIEKÓW Sieć wodociągowa Źródłem wody dla kompleksu trzech budynków mieszkalnych (budynek A, B i C) będzie miejska sieć wodociągowa. Doprowadzenie wody nastąpi od istniejącego wodociągu rozdzielczego w ul. Pusha wykonanego z rur φ150 mm żeliwo. Źródłem wody dla budynku B będzie projektowaną pierścieniowa sieć wodociągowa z dwoma punktami włączeniowymi do istniejącej sieci wodociągowej DN150 żeliwnej zlokalizowanej w ul. Puscha. Projektuje się sieć pierścieniową DN100 z rur z żeliwa sferoidalnego. Włączenie do istniejącego wodociągu należy wykonać poprzez trójnik kołnierzowy 150/100/150. Przyłącze wodociągowe do budynku projektuje się z rur z żeliwa sferoidalnego DN80. Kanalizacja sanitarna Ścieki bytowo-gospodarcze z projektowanej inwestycji odprowadzane będą poprzez projektowaną wewnętrzną sieć do istniejącego kanału sanitarnego DN200 sieci miejskiej zlokalizowanego w ul. Puscha. Projektuje się grawitacyjne odprowadzenie ścieków z całej inwestycji. Projektowane przyłącze do istniejącej sieci należy wykonać z rur PVC-U Ø200. Ścieki sanitarne z projektowanych przyborów sanitarnych budynku B będą odprowadzane za pomocą trzech przykanalików o średnicach Ø160 do wewnętrznej sieci kanalizacyjnej a następnie do istniejącego kanału sanitarnego DN200 sieci miejskiej zlokalizowanego w ul. Pusha. 2.INSTALACJA ZIMNEJ I CIEPŁEJ WODY 6.1. Instalacja zimnej wody użytkowej W garażach na poziomie -1, w wydzielonym pomieszczeniu (pomieszczenie wodomiaru), zostaną zainstalowane zestaw wodomierzowy, filtr mechaniczny. Instalacja zimnej wody na poziomie piwnicy będzie wykonana z rur polipropylenowych PN20 łączonych poprzez zgrzewanie. Przewiduje się instalację wodociągową z pionami prowadzonymi w szachtach instalacyjnych zlokalizowanych na korytarzach. Piony wody zimnej należy wykonać z rur polipropylenowych łączonych przez zgrzewanie.

6 Do pomiaru ilości zużywanej wody w szachtach będą zainstalowane wodomierze. Umożliwi to odczyt zużycia wody z korytarza. Przed i za wodomierzami będą zainstalowane grzybkowe zawory odcinające. Wodomierze należy montować zgodnie z procedurą WL w Wodociągach Kieleckich. Przewody rozprowadzające wodę zimną w mieszkaniach będą wykonane z rur wielowarstwowych PE-RT/AL/PE-HD np.:multi Universal. Rozprowadzenie instalacji wodociągowej (podejścia do pionów) będzie wykonane w garażu budynku. Na odejściu do każdego pionu zostanie zainstalowany grzybkowy zawór odcinający ze spustem usytuowany w pomieszczeniu ogólnodostępnym. Baterie Baterie umywalkowe, wannowe, zlewozmywakowe jedno uchwytowe chromowane z kompletem zaworów przyłączeniowych kątowych chromowanych, wyposażonych w filtry, z rurkami łączącymi oraz kompletem materiałów montażowych Izolacja Przewody z.w. zostaną zabezpieczone przed roszeniem przez wykonanie izolacji z pianki PE o charakterystyce nie rozprzestrzeniającej ognia Instalacja ciepłej wody użytkowej i cyrkulacyjnej Źródłem ciepłej wody dla budynku będą wymienniki c.w. zainstalowane w węźle cieplnym zasilanym z miejskiej sieci cieplnej. Projektuje się instalację z wymuszonym (pompowym) obiegiem cyrkulacyjnym. Rozprowadzenie przewodów ciepłej wody i cyrkulacji (podejście do pionu) będzie wykonane w garażu budynku. Dla zapewnienia prawidłowej pracy instalacji cyrkulacyjnej przewidziano zainstalowanie (na każdym odejściu przewodu od pionu cyrkulacyjnego) termostatycznego zaworu regulacyjnego z nastawą wstępną. Instalacja c.w. i cyrkulacji na poziomie piwnicy zostanie wykonana z przewodów PP z aluminiową wkładką stabilizacyjną. Przewody rozprowadzające wodę zimną w mieszkaniach będą wykonane z rur wielowarstwowych PE-RT/AL/PE-HD np.:multi Universal PN12. Izolacja przewodów ciepłej wody i cyrkulacji otulinami PE (nie rozprzestrzeniające ognia) o grubości zgodnej z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozprowadzenie przewodów ciepłej wody i cyrkulacji pod stropem w garażu budynku, razem z przewodami wody zimnej. Spięcie pionów cyrkulacyjnych z instalacją ciepłej wody będzie

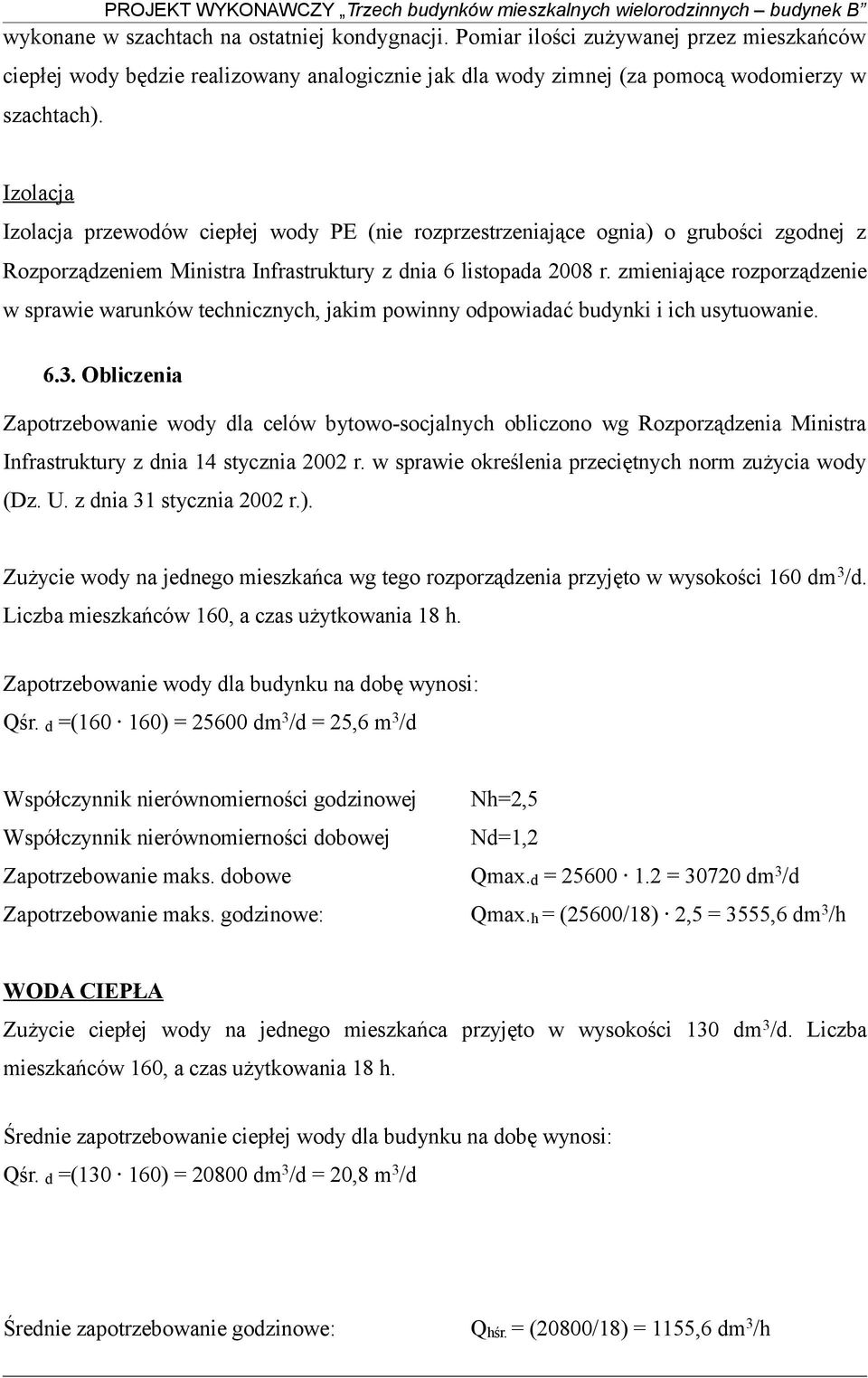

7 wykonane w szachtach na ostatniej kondygnacji. Pomiar ilości zużywanej przez mieszkańców ciepłej wody będzie realizowany analogicznie jak dla wody zimnej (za pomocą wodomierzy w szachtach). Izolacja Izolacja przewodów ciepłej wody PE (nie rozprzestrzeniające ognia) o grubości zgodnej z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Obliczenia Zapotrzebowanie wody dla celów bytowo-socjalnych obliczono wg Rozporządzenia Ministra Infrastruktury z dnia 14 stycznia 2002 r. w sprawie określenia przeciętnych norm zużycia wody (Dz. U. z dnia 31 stycznia 2002 r.). Zużycie wody na jednego mieszkańca wg tego rozporządzenia przyjęto w wysokości 160 dm 3 /d. Liczba mieszkańców 160, a czas użytkowania 18 h. Zapotrzebowanie wody dla budynku na dobę wynosi: Qśr. d =( ) = dm 3 /d = 25,6 m 3 /d Współczynnik nierównomierności godzinowej Nh=2,5 Współczynnik nierównomierności dobowej Nd=1,2 Zapotrzebowanie maks. dobowe Qmax.d = = dm 3 /d Zapotrzebowanie maks. godzinowe: Qmax.h = (25600/18) 2,5 = 3555,6 dm 3 /h WODA CIEPŁA Zużycie ciepłej wody na jednego mieszkańca przyjęto w wysokości 130 dm 3 /d. Liczba mieszkańców 160, a czas użytkowania 18 h. Średnie zapotrzebowanie ciepłej wody dla budynku na dobę wynosi: Qśr. d =( ) = dm 3 /d = 20,8 m 3 /d Średnie zapotrzebowanie godzinowe: Qhśr. = (20800/18) = 1155,6 dm 3 /h

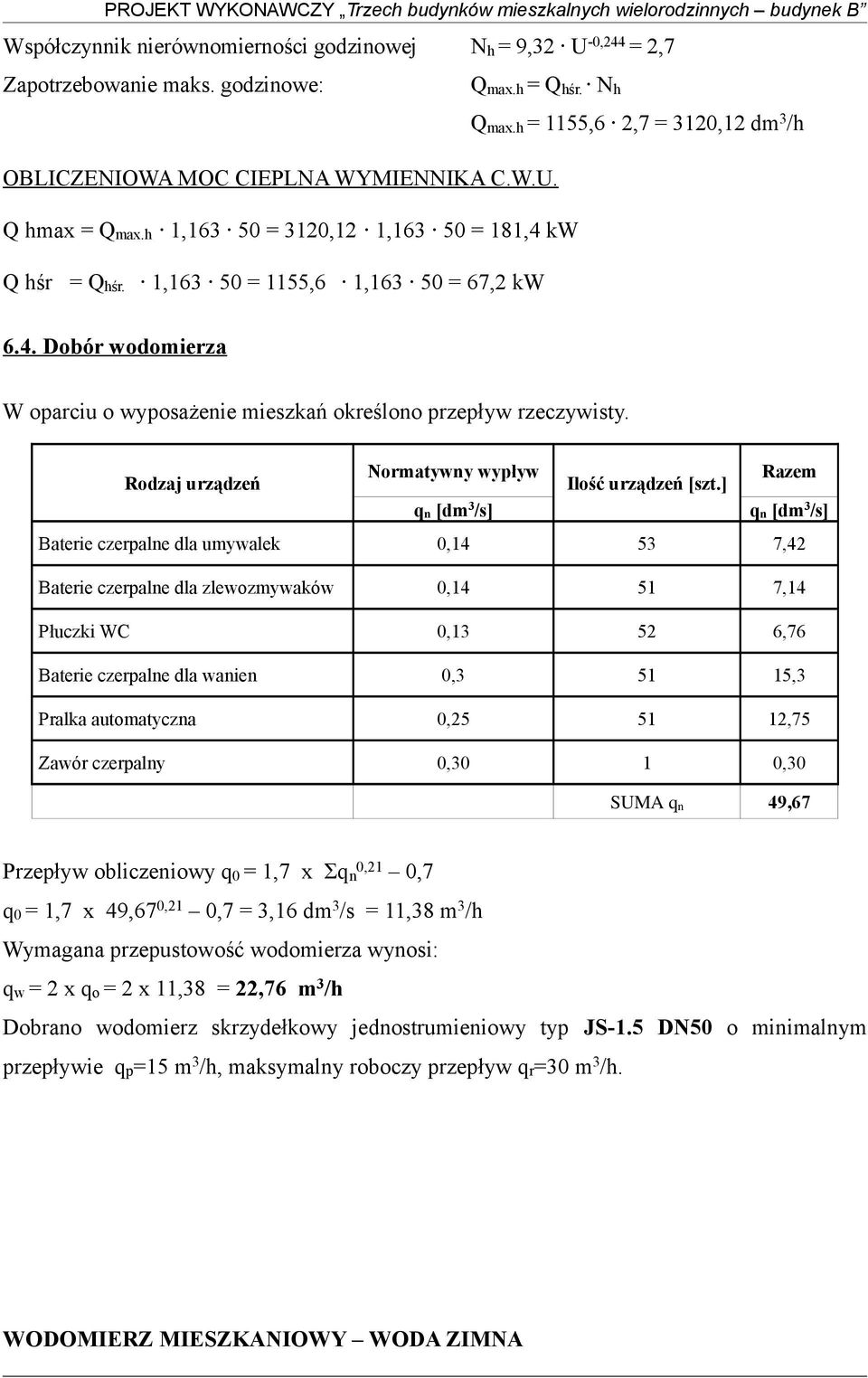

8 Współczynnik nierównomierności godzinowej Nh = 9,32 U -0,244 = 2,7 Zapotrzebowanie maks. godzinowe: Qmax.h = Qhśr. Nh Qmax.h = 1155,6 2,7 = 3120,12 dm 3 /h OBLICZENIOWA MOC CIEPLNA WYMIENNIKA C.W.U. Q hmax = Qmax.h 1, = 3120,12 1, = 181,4 kw Q hśr = Qhśr. 1, = 1155,6 1, = 67,2 kw 6.4. Dobór wodomierza W oparciu o wyposażenie mieszkań określono przepływ rzeczywisty. Rodzaj urządzeń Normatywny wypływ Ilość urządzeń [szt.] Razem qn [dm 3 /s] qn [dm 3 /s] Baterie czerpalne dla umywalek 0, ,42 Baterie czerpalne dla zlewozmywaków 0, ,14 Płuczki WC 0, ,76 Baterie czerpalne dla wanien 0, ,3 Pralka automatyczna 0, ,75 Zawór czerpalny 0,30 1 0,30 SUMA qn 49,67 Przepływ obliczeniowy q0 = 1,7 x Σqn 0,21 0,7 q0 = 1,7 x 49,67 0,21 0,7 = 3,16 dm 3 /s = 11,38 m 3 /h Wymagana przepustowość wodomierza wynosi: qw = 2 x qo = 2 x 11,38 = 22,76 m 3 /h Dobrano wodomierz skrzydełkowy jednostrumieniowy typ JS-1.5 DN50 o minimalnym przepływie qp=15 m 3 /h, maksymalny roboczy przepływ qr=30 m 3 /h. WODOMIERZ MIESZKANIOWY WODA ZIMNA

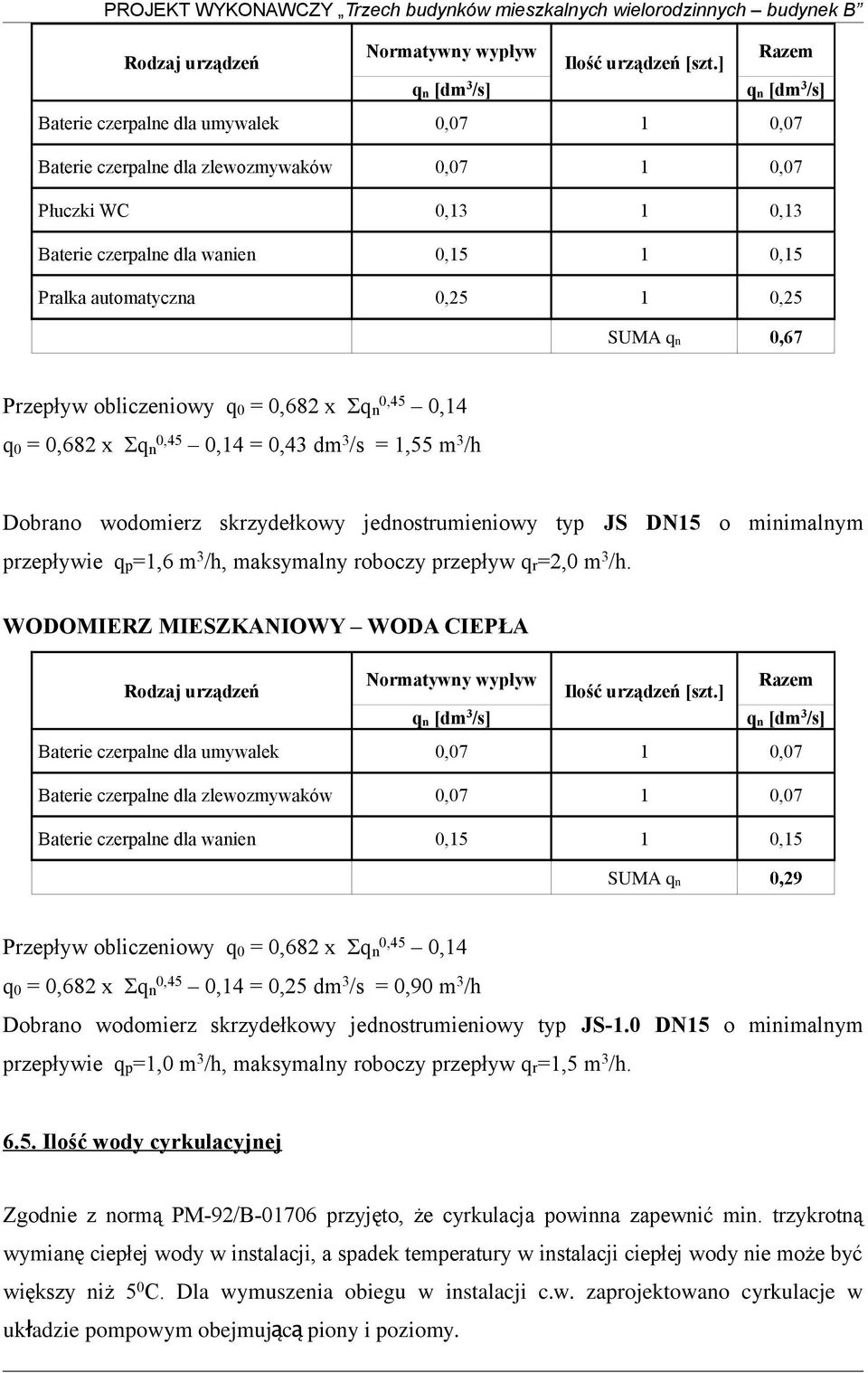

9 Rodzaj urządzeń Normatywny wypływ Ilość urządzeń [szt.] Razem qn [dm 3 /s] qn [dm 3 /s] Baterie czerpalne dla umywalek 0,07 1 0,07 Baterie czerpalne dla zlewozmywaków 0,07 1 0,07 Płuczki WC 0,13 1 0,13 Baterie czerpalne dla wanien 0,15 1 0,15 Pralka automatyczna 0,25 1 0,25 SUMA qn 0,67 Przepływ obliczeniowy q0 = 0,682 x Σqn 0,45 0,14 q0 = 0,682 x Σqn 0,45 0,14 = 0,43 dm 3 /s = 1,55 m 3 /h Dobrano wodomierz skrzydełkowy jednostrumieniowy typ JS DN15 o minimalnym przepływie qp=1,6 m 3 /h, maksymalny roboczy przepływ qr=2,0 m 3 /h. WODOMIERZ MIESZKANIOWY WODA CIEPŁA Rodzaj urządzeń Normatywny wypływ Ilość urządzeń [szt.] Razem qn [dm 3 /s] qn [dm 3 /s] Baterie czerpalne dla umywalek 0,07 1 0,07 Baterie czerpalne dla zlewozmywaków 0,07 1 0,07 Baterie czerpalne dla wanien 0,15 1 0,15 SUMA qn 0,29 Przepływ obliczeniowy q0 = 0,682 x Σqn 0,45 0,14 q0 = 0,682 x Σqn 0,45 0,14 = 0,25 dm 3 /s = 0,90 m 3 /h Dobrano wodomierz skrzydełkowy jednostrumieniowy typ JS-1.0 DN15 o minimalnym przepływie qp=1,0 m 3 /h, maksymalny roboczy przepływ qr=1,5 m 3 /h Ilość wody cyrkulacyjnej Zgodnie z normą PM-92/B przyjęto, że cyrkulacja powinna zapewnić min. trzykrotną wymianę ciepłej wody w instalacji, a spadek temperatury w instalacji ciepłej wody nie może być większy niż 5 0 C. Dla wymuszenia obiegu w instalacji c.w. zaprojektowano cyrkulacje w układzie pompowym obejmując ą piony i poziomy.

10 6.6. Ochrona termiczna Przejścia przez stropy i ściany prowadzić w tulejach ochronnych osłonowych z rur z tworzyw sztucznych. W miejscach przejść przez przegrody nie wykonywać połączeń rur. Przestrzeń pomiędzy tuleją a rurą wypełnić materiałem plastycznym. Rurociągi należy zaizolować wg wytycznych producenta oraz zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przewody wody zimnej należy zaizolować pianką PE o grubości 9mm. Przewody wody ciepłej izolować wg tabeli poniżej. Przewody układane w warstwach podłogowych należy izolować pianką PE o grubości 6mm. Średnica rury Grubość izolacji o współczynniki przewodności cieplnej równej 0,037W/m K, pianka PE 16 x 2, x 2, x 3,0 30 Średnica rury PP Grubość izolacji o współczynniki przewodności cieplnej równej 0,037W/m K, pianka PE 16 x 2, x 3, x 4, x 5, x 6, x 8, x 10, INSTALACJA KANALIZACJI SANITARNEJ 7.1. Ogólny opis instalacji Instalacja kanalizacji sanitarnej będzie odprowadzać ścieki sanitarne z projektowanych przyborów sanitarnych do miejskiej sieci kanalizacyjnej. Instalację kanalizacji sanitarnej zaprojektowano w całości z rur i kształtek PVC. Podejścia odpływowe do przyborów sanitarnych będą prowadzone w bruzdach ściennych lub w warstwach podłogowych. Na poziomach kanalizacji sanitarnej max. co 15 m należy zamontować rewizje. Podejścia odpływowe do przyborów sanitarnych będą prowadzone w bruzdach ściennych i ściankach

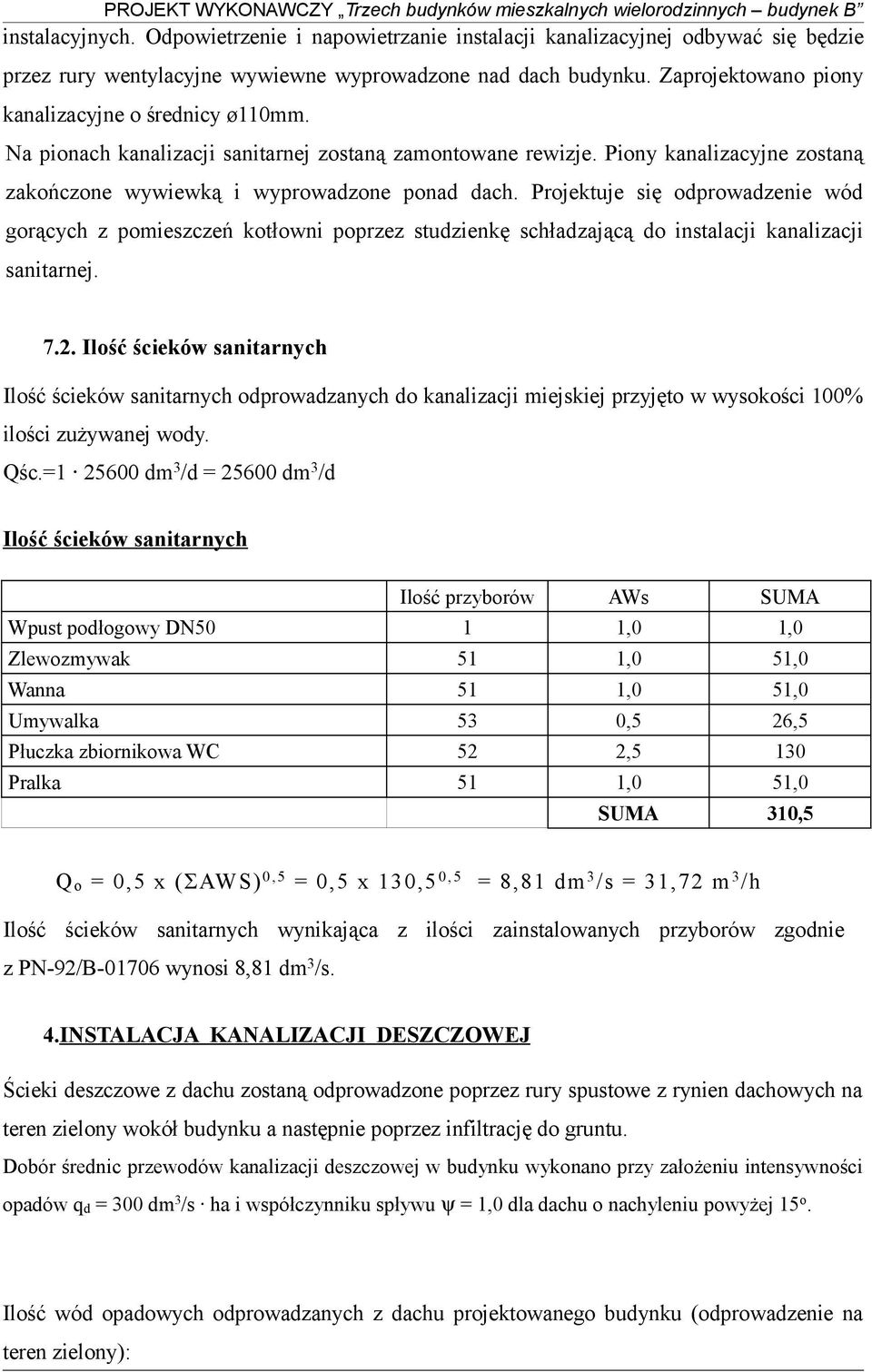

11 instalacyjnych. Odpowietrzenie i napowietrzanie instalacji kanalizacyjnej odbywać się będzie przez rury wentylacyjne wywiewne wyprowadzone nad dach budynku. Zaprojektowano piony kanalizacyjne o średnicy ø110mm. Na pionach kanalizacji sanitarnej zostaną zamontowane rewizje. Piony kanalizacyjne zostaną zakończone wywiewką i wyprowadzone ponad dach. Projektuje się odprowadzenie wód gorących z pomieszczeń kotłowni poprzez studzienkę schładzającą do instalacji kanalizacji sanitarnej Ilość ścieków sanitarnych Ilość ścieków sanitarnych odprowadzanych do kanalizacji miejskiej przyjęto w wysokości 100% ilości zużywanej wody. Qśc.= dm 3 /d = dm 3 /d Ilość ścieków sanitarnych Ilość przyborów AWs SUMA Wpust podłogowy DN50 1 1,0 1,0 Zlewozmywak 51 1,0 51,0 Wanna 51 1,0 51,0 Umywalka 53 0,5 26,5 Płuczka zbiornikowa WC 52 2,5 130 Pralka 51 1,0 51,0 SUMA 310,5 Q o = 0,5 x (ΣAWS) 0,5 = 0,5 x 130,5 0,5 = 8,81 dm 3 /s = 31,72 m 3 /h Ilość ścieków sanitarnych wynikająca z ilości zainstalowanych przyborów zgodnie z PN-92/B wynosi 8,81 dm 3 /s. 4.INSTALACJA KANALIZACJI DESZCZOWEJ Ścieki deszczowe z dachu zostaną odprowadzone poprzez rury spustowe z rynien dachowych na teren zielony wokół budynku a następnie poprzez infiltrację do gruntu. Dobór średnic przewodów kanalizacji deszczowej w budynku wykonano przy założeniu intensywności opadów q d = 300 dm 3 /s ha i współczynniku spływu ψ = 1,0 dla dachu o nachyleniu powyżej 15 o. Ilość wód opadowych odprowadzanych z dachu projektowanego budynku (odprowadzenie na teren zielony):

12 Dla opadu o intensywności q d = 300 dm 3 /s ha Powierzchnia dachu: F = 951,5 m 2 współczynnik spływu ψ = 1,0 dla dachu o nachyleniu powyżej 15 o Q D =(1,0 951,5 m 2 ) = 28,55 dm 3 /s Dla opadu o intensywności q d = 130 dm 3 /s ha Powierzchnia dachu: F = 951,5 m 2 współczynnik spływu ψ = 1,0 dla dachu o nachyleniu powyżej 15 o Q D =(1,0 397,0 m 2 ) = 12,37 dm 3 /s 1.UWAGI OGÓLNE Całość instalacji wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych, oraz zgodnie z instrukcjami opracowanymi przez producentów poszczególnych materiałów i urządzeń.
