1 Nowość Trike- Plandekowa rolka dachu Axces- system dachu przesuwnego GETO Versus Dach przesuwny TITGEMEYER

2 Prawo autorskie zastrzeżone. Dane techniczne, wyniki, zalecenia i uwagi, które zostały zamieszczone w tym katalogu do instalacji przez nas proponowanych elementów są niezobowiązujące. Zostały oparte na doświadczeniu naszej firmy. Roszczenia prawne nie mogą być przeciwko nam wysuwane, ponieważ często użycie naszych produktów leży poza naszym wpływem. Użytkownik jest o wiele bardziej zobowiązany, w pojedynczych wy - padkach samemu sprawdzić i zdecydować, czy do zaproponowanych przez nas części znajdzie odpowiednie zastosowanie. Ten katalog jest własnością firmy! Przekazywanie jego dalej jest zabronione. Przedruk zarówno częściowy, jak również zastosowanie naszych rysunków i systemowego numeru zamówień firmy TITGEMEYER jest możliwy tylko za naszym pisemnym pozwoleniem. Zastrzega się prawo do zmian technicznych. Dostawa następuje według naszych warunków dostaw i płatności. GEBR.TITGEMEYER GMBH&CO.KG Osnabrück

3 Spis treści Ogólny opis produktu Przegląd profili dachu "Program Standard" Przegląd profili dachu " kolejne rozwiązania" Opis profila dachowego Quadro Trike oraz dodatki Opis profila dachowego Alto 175 Trike light oraz dodatki Opis profila dachowego Alto 175 Trike oraz dodatki Opis profila dachowego Quadro oraz dodatki Opis profila dachowego Plano oraz dodatki Wymiary zewnętrzne profili dachów (Program Standard) Axces- System dachu przesuwnego GETO Rear Header przesuwne klapki na windzie samozaładowczej Dodatkowe wyposażenie L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 3

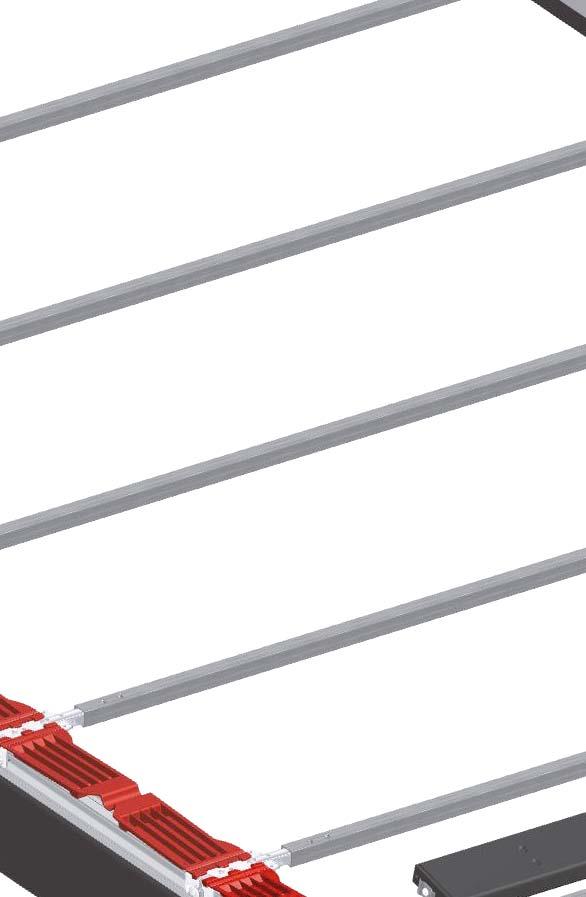

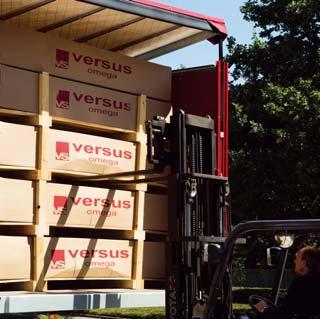

4 GETO Versus Dach przesuwny: Otwieranie staje się łatwiejsze! Obecny od lat na rynku system zabudowy dachów przesuwnych GETO Versus charakteryzuje się poprzez złożoną funkcjonalność i możliwość zastosowania wielu technicznych i innowacyjnych rozwiązań. W środkowej części składanego panelu dachowego znajduje się zintegrowany element sprężynujący, który amortyzuje ruchy panela. Można zatem całkowicie zrezygnować z zastosowania zawiasów. Poprzeczki zostały wykonane z wysokogatunkowej stali, by uczynić produkt GETO Versus szczególnie trwałym i odpornym. Duże przykręcane rolki z łożyskiem walcowym i poszyciem z tworzywa sztucznego zapewniają beznapięciową obsługę, szczególnie łatwy ruch dachu i pomagają zaoszczędzić siłę i czas zarówno przy załadunku, jak i rozładunku. System pokrycia dachu przesuwnego umożliwia załadunek pojazdu aż do wysokości dachu. Niewielka waga systemu zapewnia większą ładowność. Wysoka jakość materiałów czyni GETO Versus szczególnie solidnym, odpornym i bezobsługowym. Obszerny program dodatków z różnymi wózkami do kłonic, częściami do zabudowy dla dachu stałego, profilami dachowymi i rolkami do plandeki bocznej uzupełnia program GETO Versus. Różne długości paneli składanych By zagwarantować idealne położenie pokrycia, panele składane są dostępne w 4 długościach: 400, 500, 600 i 700 mm. Standardowo stosowany jest panel składany o długości 700 mm. Pozostałe długości służą jako uzupełnienie, by zapewnić właściwe rozłożenie i podział. Jeżeli wymagana jest inna długość panelu składanego, może zostać to bez problemu zrealizowane. Omega- Dach składany Dobre rozwiązania są zawsze proste- po prostu genialne! Geometria Omega składanego panelu gwarantuje właściwe i długotrwałe funkcje gięcia. Przez rezygnację z zawiasów, panele praktycznie nie wymagają konserwacji. Istnieje możliwość dowolnego zastosowania. Gdy system Omega jest otwarty, zostaje zgięty poziomo i nie dochodzi przy tym do żadnych naprężeń na plandece dachu. Fazowanie panelu zapewnia natomiast redukcję naprężeń przy mocowaniu plandeki dachowej. Plandeka dachu jest mocowana na każdej poprzeczce. Jeśli plandeka jest zamknięta, GETO Versus leży bezpiecznie na profilu. Omega- Dach składany Nie wymaga konserwacji Brak elementów mechanicznych Podczas otwarcia systemu nie dochodzi do naprężeń na plandece dachowej Łatwy montaż panelu składanego za pomocą funkcji Clip 4 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

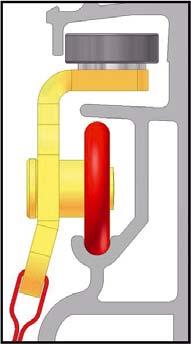

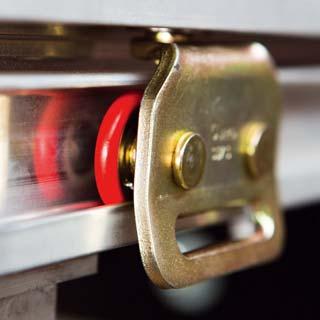

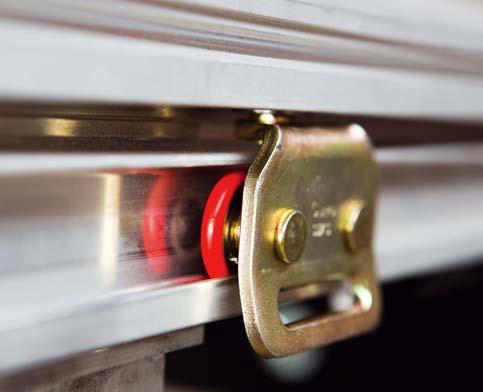

5 Trike- Plandekowa rolka dachu Innowacyjny projekt panelu Trike dla zabudowy kurtynowej jest wyprowadzona na profilu dachowym Trike obustronnie i zapewnia łatwe przesuwanie rolek. Osłona z tworzywa sztucznego zapobiega zużyciu i wspomaga łatwy bieg rolek. Poprzeczny wałek zapewnia bezawaryjne przesuwanie rolek. Pas mocujący plandeki bocznej zwiększa stabilność plandeki. Łatwość przesuwania kurtyny bocznej Lepsze prowadzenie i uszczelnienie kurtyny bocznej Brak możliwości zatrzaśnięcia rolki plandekowej Trike Bezpieczne mocowanie plandeki za pomocą elastycznego pasa Brak możliwości zatrzaśnięcia lub blokowanina dzięki plandekowej rolce dachu Trike Wysokogatunkowe materiały Wybór materiałów zapewni dachowi GETO Versus długie i nie wymagające konserwacji funkcjonowanie. To dotyczy zarówno panelu Omega, profilu dachowego, poprzeczek z wysokogatunkowej stali lub na przykład zastosowanego łożyska walcowego ułatwiającego bieg rolek. Korzyści w skrócie Szczególnie solidny i odporny - praktycznie niewymagający konserwacji Łatwo przesuwający się i dzięki temu szybki i łatwy w obsłudze Możliwość zaopatrzenia w części w całej Europie gwarantuje szybką pomoc Długa żywotność poprzez zastosowanie wysokogatunkowych materiałów Krótki czas dostawy, szybki montaż Różne profile dachowe do wyboru L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 5

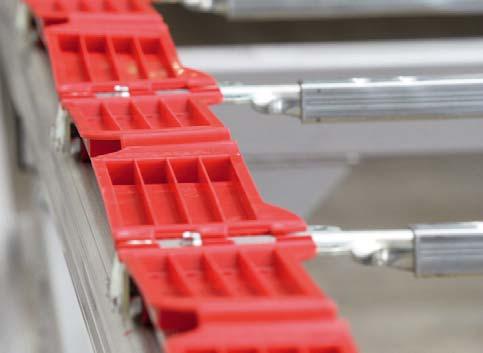

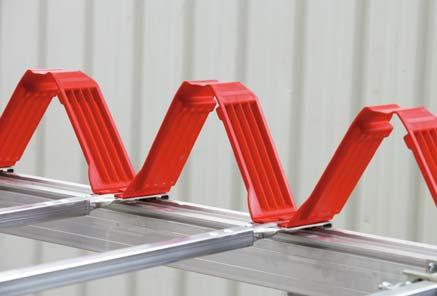

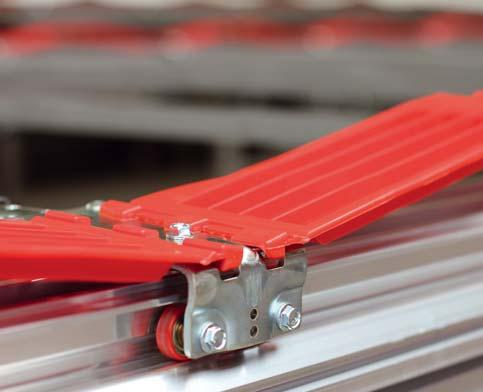

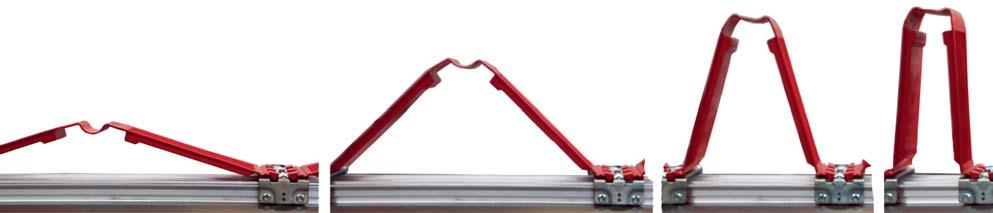

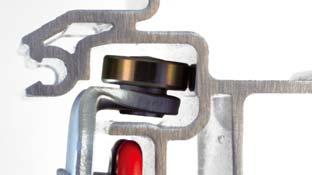

6 Panel składany Omega Panel może być niezwykle intensywnie eksploatowany. Plandeka dachowa jest zamocowana na każdej poprzeczce. Gdy plandeka jest zamknięta, Versus leży bezpiecznie na profilach. W otwartym stanie Omega gnie się horyzontalnie, dzięki czemu na plandekę dachową nie są przenoszone żadne naprężenia. Rolki dachowe Grube pokrycie z tworzywa sztucznego gwarantuje łatwą obsługę i szczególnie łatwy bieg rolek. Te właściwości są wzmacniane poprzez zastosowanie łożyska walcowego, który gwarantuje łatwe przesuwanie. Rolki są demontowane bez potrzeby rozbierania dachu. Możliwe jest to dzięki prostym i pewnym połączeniom śrub. Plandeka rolkowa Trike Plandeka rolkowa Trike jest wykonana z tworzywa sztucznego i zostaje rozłożona po obu stronach profila dachowego. Zapewnia to łatwe przesuwanie kurtyny bocznej. 6 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

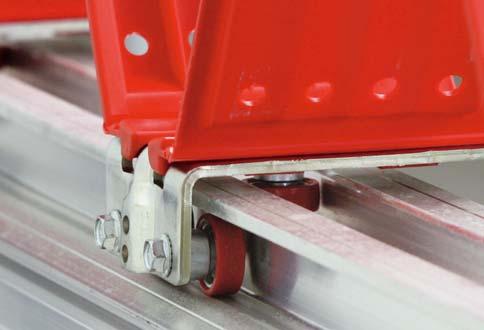

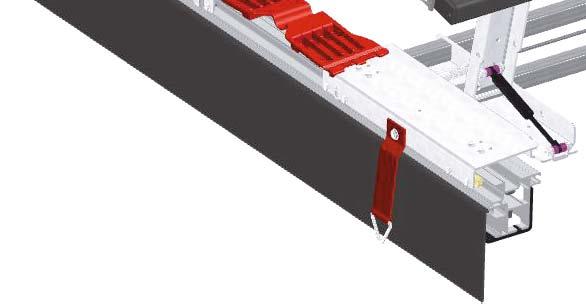

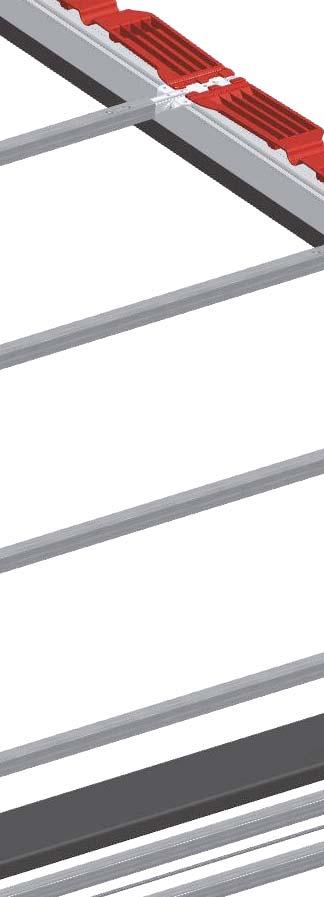

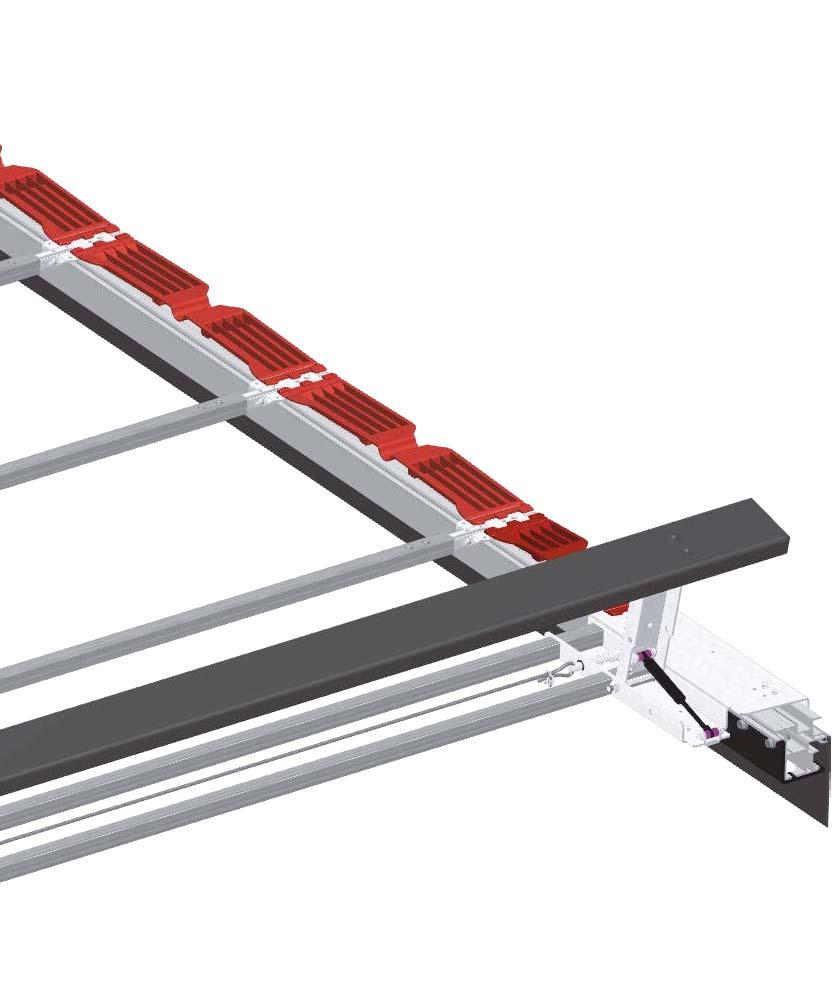

7 Wózek jezdny z belką zamykającą Wózek jezdny z belką zamykającą gwarantują pewne i komfortowe otwieranie i zamykanie dachu GETO Versus. Wózek pozwala się ustawić do optymalnej wysokości załadunku i obsługi pod kątem 80 stopni. Profil dachowy Do dyspozycji stoją różne formy wysokojakościowych profili: Quadro, Quatro Trike, Alto 175 Trike light, Alto 175 Trike oraz Plano stosowane do systemu zabudowy GETO Sider Cautrainsider, jak również do indywidualnego zastosowania, według zapotrzebowania. L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 7

8 Profile dachowe Profile dachowe- Program standard- dostarczane pojedynczo lub w kombinacji z systemem zabudowy GETO Sider (patrz dane na str ) 109 Quadro Trike Profil dachu do uniwersalnego zastosowania, łatwe nadbudowy, np. GETO Sider Alu Idealna kombinacja stabilności, wagi i wymiarów Możliwa długość do wyprodukowania do 7800 mm Waga: 5,15 kg/m ,5 lx: 191,7 cm 4 ly: 159,0 cm Alto 175 Trike light Profil dachu do optymalnego wykorzystania wysokości wewnętrznej Profil o szerokości 35 mm oraz max. szerokość załadunku do 2480 mm Maksymalna możliwa długość to 8500 mm Waga: 5,8 kg/m , lx: 680,7 cm 4 ly: 161,6 cm 4 Alto 175 Trike Profil dachu mm do naczepy, potwierdzony certyfikatem Stabilne wykonanie w przypadku dużych obciążeń Waga: 6,9 kg/m lx: 847,3 cm 4 ly: 211,6 cm L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

9 Profile dachowe Quadro Profil dachu do uniwersalnego zastosowania, szczególnie do transportu napojów Przeznaczony do nadbudowy, bez konieczności montażu dachu przesuwnego Możliwa długość do wyprodukowania to mm dla przyczep bez wyposażenia dachu przesuwnego Waga: 6,4 kg/m lx: 251,2 cm 4 ly: 229,0 cm Plano Profil dachu do wykorzystania optymalnej wysokości załadunku/szerokości wewnętrznej Profil o wysokości 54 mm Waga: 7,5 kg/m 54 20,5 179 lx: 107,0 cm 4 ly: 738,0 cm 4 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 9

10 Profile dachowe Kolejne profile dachowe- dostarczane pojedynczo na zapytanie (nie jest możliwa dostawa wraz z systemem zabudowy GETO Sider) Specjalne wykonanie euro lx: 1727,7 cm 4 ly: 167,3 cm 4 Waga: 7,5 kg/m 58 mycro lx: 121,1 cm 4 ly: 81,4 cm 4 Waga: 3,7 kg/m pico lx: 20,9 cm 4 ly: 66,6 cm 4 Waga: 2,5 kg/m 45 Pozostałe wykonanie w systemie Trike kubus Trike lx: 232,8 cm 4 ly: 173,8 cm 4 Waga: 5,7 kg/m kubus Trike light lx: 188,5 cm 4 ly: 145,0 cm 4 Waga: 4,8 kg/m System pokrycia przesuwnego- w całości pokryty plandeką 60 duo Trike lx: 316,6 cm 4 ly: 183,4 cm 4 Waga: 5,7 kg/m 60 duo Trike light lx: 262,4 cm 4 ly: 139,2 cm 4 Waga: 4,9 kg/m , feralo lx: 134,5 cm 4 ly: 116,0 cm 4 Waga: 3,7 kg/m 10 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

11 Profile dachowe oraz dodatki Quadro Trike Profil dachu do uniwersalnego zastosowania, lekkie nadbudowy, np. GETO Sider Alu Idealna kombinacja stabilności, wagi i wymiarów 109 Długość produkcyjna Naprężenie 0 0 Waga [kg/m] 5,15 5, ,5 1 Wraz z frezowaniem dla rolek plandeki oraz słupów boczych 45, lx: 188,40 cm 4 ly: 162,25 cm 4 Uszczelka plandekowa Trike z tworzywa sztucznego Długość produkcyjna Kolor Waga [kg/m] Rolka plandekowa Trike Waga: 0,28 kg Zestaw dodatków Multi Zestaw montażowy Waga: 10,0 kg L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 11

12 Profile dachowe oraz dodatki Alto 175 Trike light Profil dachu do optymalnego wykorzystanie wysokości wewnętrznej Profil o szerokości 35 mm, maksymalna szerokość załadunku wewnątrz to 2480 mm Długość produkcyjna Naprężenie Waga [kg/m] Bez frezowania pod rolki plandeki i słupy boczne 5,8 5,8 5,8 5, lx: 680,7 cm 4 ly: 161,6 cm 4 35 Uszczelka plandekowa Trike z tworzywa sztucznego Długość produkcyjna Kolor Waga [kg/m] Rolka plandekowa Trike Waga: 0,28 kg Zestaw dodatków Multi Zestaw montażowy Alto 175 Waga: 10,0 kg L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

13 Profile dachowe oraz dodatki Alto 175 Trike Profil dachu mm do naczepy, potwierdzony certyfikatem Stabilne wykonanie w przypadku dużych obciążeń Długość produkcyjna Naprężenie Bez frezowania pod rolki plandeki i słupy boczne Waga [kg/m] 6, lx: 847,3 cm 4 ly: 211,6 cm 4 39 Uszczelka plandekowa Trike z tworzywa sztucznego Długość produkcyjna 14 Kolor Waga [kg/m] Rolka plandekowa Trike Waga: 0,28 kg Zestaw dodatków Trike Zestaw montażowy Alto 175 Waga: 10,0 kg L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 13

14 Profile dachowe oraz dodatki Quadro Profil dachu do uniwersalnego zastosowania, szczególnie do transportu napojów Przeznaczony do nadbudowy, bez konieczności montażu dachu przesuwnego 97 Długość produkcyjna Naprężenie Waga [kg/m] Wraz z frezowaniem dla rolek plandeki i słupów bocznych 6,4 6,4 6,4 6,4 6,4 6, lx: 251,2 cm 4 ly: 229,0 cm 4 2 Bez frezowania pod rolki plandeki i słupy boczne Uszczelka plandekowa Quadro z tworzywa sztucznego Długość produkcyjna Kolor Waga [kg/m] szary szary Rolka dachu plandekowa Waga: 0,14 kg prosta wygięta Zestaw dodatków Multi Zestaw montażowy Quadro / Plano Waga: 10,0 kg L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

15 Profile dachowe oraz dodatki Plano Profil dachu do wykorzystania optymalnej szerokości wewnętrznej załadunku Profil o wysokości 54 mm 160 Długość produkcyjna Naprężenie Waga [kg/m] 54 20, Bez frezowania pod rolki plandeki i słupy boczne 7,5 7,5 7,5 7, lx: 107,0 cm 4 ly: 738,0 cm 4 Uszczelka plandekowa Quadro z tworzywa sztucznego Długość produkcyjna Kolor Waga [kg/m] szary szary Rolka dachu plandekowa Waga: 0,14 kg prosta wygięta Zestaw dodatków Plano Zestaw montażowy Quadro / Plano Waga: 10,0 kg L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 15

16 Profile dachowe oraz dodatki Wymiarowanie dachu przesuwnego GETO Versus Definicja szerokości zewnętrznej do profilu dachowego Lewa strona przedstawia dach przesuwny Prawa strona przedstawia dach stały Przekrój dachu przesuwnego Przekrój dachu stałego Quadro Trike Quadro Trike Alto 175 Trike light Alto 175 Trike light Alto 175 Trike Alto 175 Trike 16 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

17 Profile dachowe oraz dodatki Przekrój dachu przesuwnego Szkic dachu stałego Quadro Quadro Plano Plano L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 17

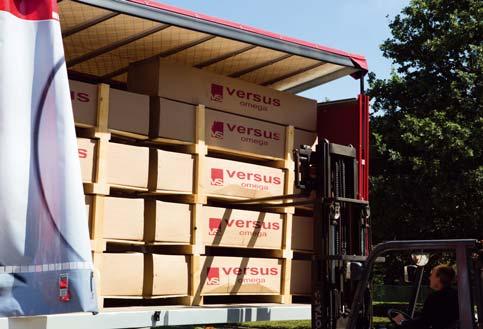

18 Axces- System dachu przesuwnego Obok renomowanych systemów dachów przesuwnych z czerwonym panelem składanym stoi do dyspozycji GETO Versus Axces- system dachu przesuwnego do zabudowy kurtynowej wraz z nadbudową. W przypadku tego systemu dachu przesuwnego dachy i nadbudowy pojazdów mogą być podniesione do 500 mm, co znacznie ułatwia zarówno załadunek, jak i rozładunek. System dachu przesuwnego Axces charakteryzuje się łatwością, szybkością montażu oraz prostą obsługą. Zaawansowana konstrukcja mechanizmu ponoszenia zapewnia bezawaryjne poruszanie dachu podczas procesu przesuwania, zwłaszcza w przypadku jednostronnego korzystania z funkcji podnoszenia. Specjalnie wykształcona cześć elementu przesuwnego w mechanizmie przesuwnym gwarantuje zminimalizowanie siły tarcia w przypadku przesuwania. Kształt zawiasów zapewnia sprawne ruchy obrotowe i zapewnia bezpieczeństwo podczas jednostronnego podnoszenia. Ok. 16 podniesień za pomocą pompy ręcznej umożliwia podniesienie dachu o 500 mm. 10 X 18 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

19 Axces- System dachu przesuwnego Axces- mechanizm przesuwny Wymiarowanie zabudowy/ Przekrój 60x30mm Montaż za pomocą nitów lub śrub na obecnie używanym profilu dachowym. Axces-Hydraman Do jednostronnego użytku. Cylinder hydrauliczny z integrowaną pomką ręczną i sterownikiem. 16 x = 500 mm wzniosu Wzmocniony przegub 2. Dźwignia do obniżania 3. Trzpień Hydraman (Pompka ręczna włącznie z wciągnikiem hydraulicznym) Waga: 5,1 kg Do podnoszenia obrócić całkowicie dźwignię (Trzpień obniżony i wysunięty do przodu) Do obniżenia dźwignię całkowicie opuścić (Trzpień obniżony w lewą stronę, za dźwignią) szybko obrócić = szybko opuścić Zestaw montażowy (Elementy łączące włącznie z płytką montażową oraz profilem prowadzącym) Waga: 11,5 kg Zestaw montażowy do zmiany wysokości (Elementy łączące włącznie z płytką montażową, profilem prowadzącym oraz regulacją wysokości) Waga: 12,5 kg (na chwilę obecną niedostępny) L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 19

20 Axces- System dachu przesuwnego Schemat montażowy Hydraman Bez zmiany wysokości dachu Wraz z zmianą wysokości dachu Hydraman Zestaw montażowy Hydraman Zestaw montażowy Urządzenie do regulacji wysokości Hydraman Pompa ręczna wraz z wciągnikiem hydraulicznym Hydraman Pompa ręczna wraz z wciągnikiem hydraulicznym 20 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

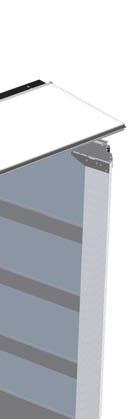

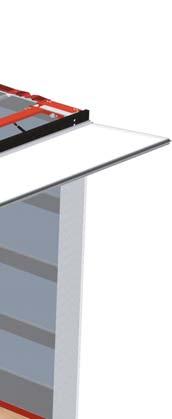

21 GETO Versus Dach przesuwny GETO Rear Header Przesuwane klapki na windzie samozaładowczej Kompaktowy wózek jezdny- siłownik gazowy do mechaniki klapy, umiejscowiony jest w wózku jezdnym (bez wpływu na wysokość wewnętrzną). Moduł może zostać łatwo zamontowany w wózku jezdnym profilu dachowego Quadro, Quadro Trike, Alto 175 Trike oraz Alto 175. Dla profilu Plano niedostępny. Dostawa z klapą z GETO CS-Sandwich Niska waga klapy Specjalny profil łączący wraz z dźwignią do zabezpieczenia pozycji klapy Zmontowana z belką tylną za pomocą szczelnych zawiasów aluminiowych Uchylna niezależnie od belki zamykającej Ruch klapy z wózkiem do przodu jest możliwy bez jej otwierania. Klapa powstaje samoistnie poziomo poprzez złożenie belki zamykającej Możliwość montażu klapy nad windą do portalu zarówno z systemem podnoszonego dachu jak i z dachem niepodnoszonym Centrowanie portalu tylnego przejmuje profil dachowy Klapa przesuwna może zostać zamontowana na profilu dachu przesuwnego, jak również poza nim. Maksymalna długość klapy 800 mm. Szerokość klapy 2542 mm, światło przejścia portalu wynosi 2480 mm Załadunek i rozładunek jest możliwy poprzez otwarty portal pojazdu Po odryglowaniu belki zamykającej można bez wcześniejszego otwierania klapy, złożyć belkę zamykającą u góry. Klapa automatycznie ustawia się w poziomie. Wówczas klapka nad windą samozaładowczą może posuwać się z dachem do przodu. L Zamknięta klapa przy zamkniętym dachu. Otwarta klapa przy zamkniętym dachu. Klapa zamknięta z podniesioną belką zamykającą. Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 21

22 GETO Rear Header Rysunek poglądowy/ Wymiarowanie H3 światło przejścia- wysokość załadunku OK Podłoga - OK LBW x = ~ L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

23 Wyposażenie dodatkowe Ujednolicona konstrukcja kanałów na profilu dachowym umożliwia zastosowanie uniwersalnego systemu dachów przesuwnych. Wyjątek stanowi dach przesuwny- Plano ze względu na płaską budowę. Wszystkie systemy dachowe są wyposażone w takie same części jak poprzeczki dachu, przeguby i belkę zamykającą. Tylko wózek jezdny jest dopasowany do typu profila dachowego. GETO Versus Dach przesuwny- Dodatkowe wyposażenie systemu o szerokości 2550 Wózek dachu Wózek jezdny Dach stały Plandeka Dach stały Blacha Zestaw dodatków Waga kg Waga kg Waga kg Waga kg Waga kg Quadro 4, Multi 19, Multi 3, , , Multi Quadro Trike 4, Multi 19, Multi Trike 3, , , Multi Alto 175 Trike light 4, Multi 19, Multi Trike 3, , , Multi Alto 175 Trike 4, Multi z zabezpieczeniem 19, Multi Trike 4, Niedostępny 1, Trike Plano 4, , , Niedostępny 1, Nietypowe szerokości i stelaż stelaż dachowy ze stężeniem są dostępne na zapytanie L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 23

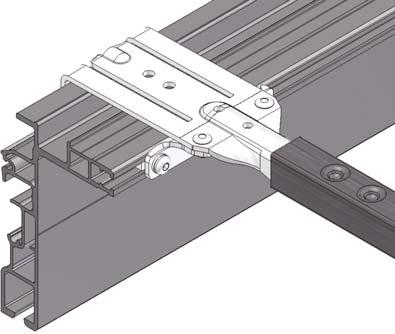

24 Wyposażenie dodatkowe System dachu przesuwnego- poprzeczki dachu dla systemu o szerokości 2550 mm Poprzeczka dachu Multi dla wszystkich systemów pokryć (poza Plano) Poprzeczka dachu z hakiem zabezpieczającym dla Alto 175 Trike Zastosowanie: dla naczep mm= 5 sztuk podzielonych po długości Poprzeczka dachu Plano Dach przesuwny- wózek jezdny dla systemu o szerokości 2550 mm Wózek jezdny Multi dla Quadro Bolce ryglujące 162 mm Wózek jezdny Multi-Trike (bez rysunku) dla Quadro Trike, Alto 175 Trike light, Alto 175 Trike Bolce ryglujące 152 mm L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

25 Wyposażenie dodatkowe Wózek jezdny Plano Wózek jezdny Rear Header (bez rysunku) Bolce ryglujące 162 mm Wózek jezdny Rear Header Trike (bez rysunku) Bolce ryglujące 152 mm Omega- Panele składane z tworzywa sztucznego Długość Części dachu stałego Podane profile pozwalają na realizację dwóch wersji dachu stałego: z dachem stalowym/blaszanym lub plandekowym (za wyjątkiem Plano i Alto 175 Trike) Poprzeczki są wstępnie zmontowane dla szerokości zewnętrznej 2550 i będą montowane z rozstawem ok. 600 mm (propozycja). Montaż poprzeczek dachu stałego przy profilach Quadro/Alto następuje za pomocą gwintowanej płyty ( ) i powszechnych w handlu śrub M8. Profil Plano i Alto 175 Trike może być stosowany tylko do dachów stałych z pokryciem plandekowym i mocowany za pomocą nitów. Dach stały plandekowy dla profilu Quatro L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 25

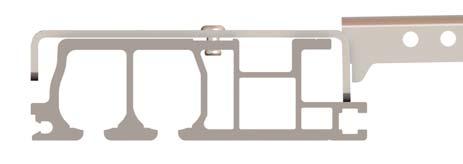

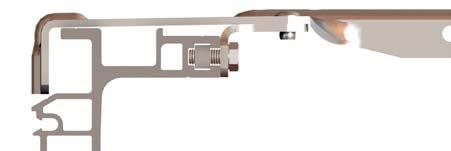

26 Wyposażenie dodatkowe Dach stały plandekowy dla profilu Quadro Trike i Alto 175 Trike light Przykład montażowy Alto 175 Trike light Mocowanie następuje za pomocą gwintowej blachy, oraz śruby sześciokątnej M8. Płyta gwintowa Dach stały plandekowy dla Alto 175 Trike Mocowanie może nastąpić za pomocą nitów M-Lock 6,4 x 14,2 mm, L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

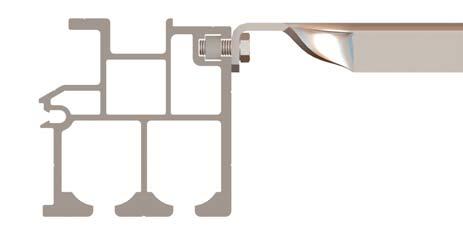

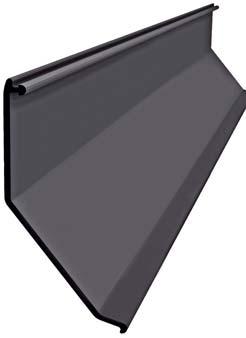

27 Wyposażenie dodatkowe Dach stały plandekowy dla Plano Mocowanie następuje za pomocą nitów M-Lock 6,4 x 14,2 mm, Dach stały stalowy (blaszany) Dach stały stalowy (blaszany) dla Quadro Trike i Alto 175 Trike light Mocowanie następuje za pomocą płyty gwintowej, oraz sześciokątnej śruby M8. Blacha aluminiowa dla dachu stałego Wymiary: 2550 mm szerokości 0,85 mm grubości Waga: ok. 5,9 kg/m surowy lakierowany MB 9147 (spód surowy) Docięcie na życzenie klienta ( możliwe różne długości dachu). Dopasowanie i montaż pokrycie dachowego leży po stronie klienta. L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 27

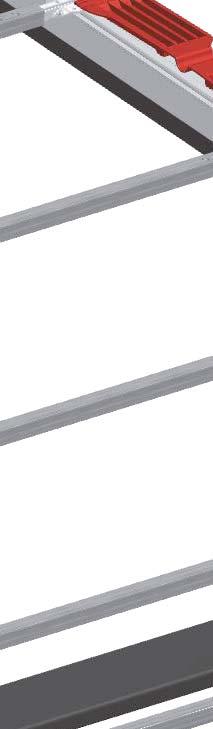

28 Wyposażenie dodatkowe Belka zamykająca dla GETO Versus- wózek jezdny Belka zamykająca Długość Szerokość Wysokość Zestaw montażowy Multi Plano Belka zamykająca Multi Belka zamykająca Plano 28 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

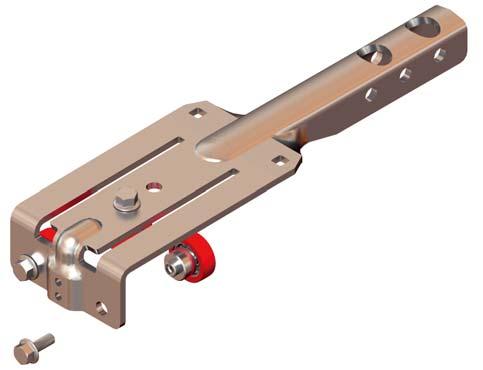

29 Wyposażenie dodatkowe Drobne części/ Dodatki Sprężyna naciskowa gazu dla zawiasów składanych w wózku jezdnym Sprężyna naciskowa gazu [N] dla Plano- wózek jezdny hamujący Rolki jezdne i prowadzące - Niezwykle lekkie przesuwanie się rolek - Duże rolki z możliwością wkręcania śruby - Obudowa z wzmocnionego włókna szklanego - Uszczelnione łożyska - Łatwa wymiana rolek w razie potrzeby - Średnica rolki 26 mm Rolki na łożyskach, z czerwoną obudową z tworzywa sztucznego (Rolki prowadzące i jezdne są identyczne) Śruba z łbem sześciokątnym Tensil M 6 x16 mm Wózek dachu z rolką- łożysko kulowe Rolki na łożyskach, z obudową stalową (dla wózków jezdnych) Śruba z łbem sześciokątnym Tensil M 6 x 16 mm L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 29

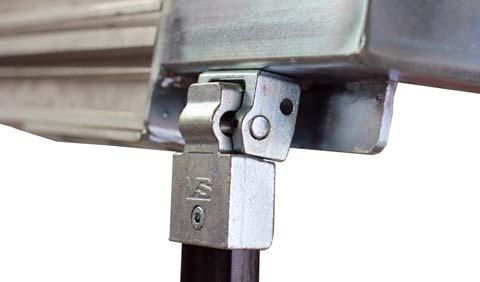

30 GETO Versus Dach przesuwny Wyposażenie dodatkowe Blokady do wózków jezdnych Blokada wózka dachu dla Quadro, Quadro Trike, Alto 175 Trike light Blokada wózka dachu (wyposażona w nity) dla Alto 175 Trike (VS ) Mocowanie za pomocą nitów TIBULB 6,4 x 14,5 mm L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

31 GETO Versus Dach przesuwny Wyposażenie dodatkowe Blokada wózka dachu dla Plano Wyprowadzenie: z przodu Wyprowadzenie: z tyłu Blokada wózka dachu Plano, z przodu Blokada wózka dachu Plano, z tyłu Blokady do klapy zawiasowej Blokady do klapy zawiasowej Wyprowadzenie z prawej Montaż tylko na życzenie klienta L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 31

32 Wyposażenie dodatkowe Rolki plandeki Wykonanie Odpowiednie dla Waga [kg/ sztuka] Prosty Łamany Prosty Prosty Prosty (z regulacją) Łamany (z regulacją) Quadro / Plano Quadro / Plano Alto 150 Kubus / Kubus light Kubus / Kubus light Alto 175 Trike 0,15 0,15 0,28 0,15 0,17 0, Zalecany odstęp między rolkami przynajmniej 520 mm. Dla zabudów certyfikowanych odsyłamy do dokumentu "Zabudowa jako element systemu zabezpieczenia ładunku zabudów Geto Sider oraz Geto Sider Alu- Tf1658D" oraz wg norm DIN EN 12642, jak również DIN EN L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

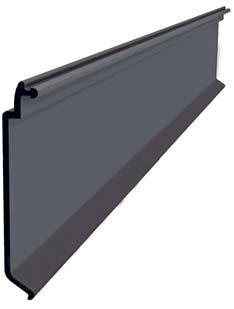

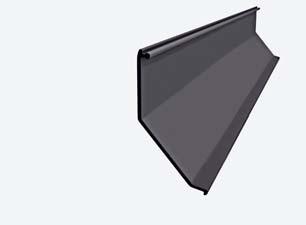

33 ø 6 GETO Versus Dach przesuwny Wyposażenie dodatkowe Uszczelki plandeki Uszczelki plandeki dla Quadro, Kubus, Kubus light, Plano, Alto 150 i wszystkie profili Trike Nadmiar uszczelki Quadro ok. 90/115 mm (po rozciągnięciu) Plano ok. 125/150 mm (po rozciągnięciu) Uszczelki plandeki pasująca do profili dachowych Długość produkcyjna Kolor Materiał Waga [kg/m] Quadro / Kubus Kubus light Plano Alto 150 Alto 175 Trike* Alto 175 Trike light szary szary szary szary szary PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC * Pasują do wszystkich profili dachowych Trike Quadro, Kubus, Kubus light, Plano Alto 150 Alto 175 Trike ø 6 20 ø L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 33

34 Wyposażenie dodatkowe Wózki jezdne kłonicy pasujące do profili dachowych Quadro / Plano / Quadro Trike Alto 175 Trike light / Alto 175 Trike Waga [kg/ sztuka] 4,0 3, Wózek jezdny kłonicy pasujące do profili dachu Quadro / Plano / Quadro Trike Alto 175 Trike light / Alto 175 Trike Kubus / Kubus light Waga [kg/ sztuka] 0,89 + 1,38 + 0,09 = 2,36 0,85 + 1,38 + 0,09 = 2,32 0,85 + 1,38 + 0,09 = 2, Przykład montażowy Quadro / Plano Przykład montażowy Alto L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com
