1 TITGEMEYER Tb1671PL(0917)1 n TIOS Nitownice ręczne

2 Prawa autorskie zastrzeżone. Podane w tym katalogu dane techniczne, parametry wytrzymałościowe oraz rady dotyczące przykładowych zastosowań należy traktować jako wskazówki powstałe w oparciu o nasze doświadczenie. Wszelkie roszczenia prawne są bezpodstawne ze względu na fakt, że wszechstronność naszych produktów nie pozwala przewidzieć wszystkich możliwych zastosowań. Użytkownik zobowiązany jest do przeprowadzenia odpowiednich testów w celu stwierdzenia, że nasze produkty są odpowiednie dla zaplanowanego przeznaczenia. Niniejszy katalog jest naszą własnością! Przekazywanie osobom trzecim jest zabronione. Drukowanie, kopiowanie (także fragmentów), wykorzystywanie ilustracji lub systemu numeracji Titgemeyer jest dozwolone tylko na podstawie pisemnej zgody. Zastrzegamy sobie prawo do wprowadzenia zmian. Dostarczenie towaru odbywa się na podstawie naszych warunków dostaw i płatności. Gebr. TITGEMEYER GmbH & Co. KG Osnabrück 2 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com Tb1671PL(0917)1

3 Spis treści TITGEMEYER Specjaliści w dziedzinie techniki mocowania...4 Nowa generacja nitownic ręcznych...6 Przegląd nitownic ręcznych TIOS...7 Nitownice ręczne do osadzania nitów zrywalnych TIOS HR5...8 TIOS HR64 PT...8 Nitownice ręczne do osadzania nitonakrętek i nitośrub TIOS HN6...9 TIOS HN10 S...9 TIOS HN12 PT...10 TIOS HN12 R...10 Tb1671PL(0917)1 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

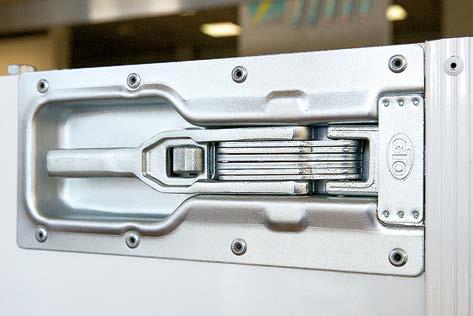

4 Specjaliści w dziedzinie tech Ugruntowana wiedza na temat zastosowania, krótkie terminy dostaw i szeroki asortyment Od ponad 115 lat stoi za tym nazwa TITGEMEYER. Ponad 500 wykwalifikowanych pracowników rozwija, produkuje i dostarcza dokładnie przetestowane produkty i rozwiązania systemowe według indywidualnych wymagań klienta. Grupa TITGEMEYER od dawna należy do wiodących, międzynarodowych firm w zakresie części do budowy pojazdów oraz techniki mocowań. Do klientów firmy TITGEMEMEYER należą przedsiębiorstwa produkujące pojazdy, karoserie oraz samoloty, stocznie, jak również liczne przedsiębiorstwa przemysłowe i rzemieślnicze ze wszystkich branż. Program mocowań firmy TITGEMEYER Nity zrywalne Elementy gwintowane System nitów dwuelementowych Podkładki zabezpieczające Systemy szybkiego montażu Narzędzia do nitowania Materiały uszczelniające i klejące 4 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com Tb1671PL(0917)1

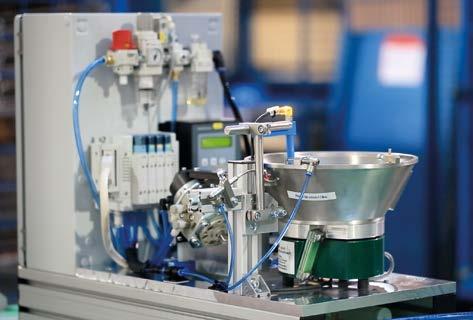

5 niki mocowania Kontakt osobisty jako klucz do sukcesu Właściwą opiekę nad klientem gwarantują spółki córki, przedsiębiorstwa partnerskie, biura sprzedaży, a także rozległa sieć handlowców i doradców. Kluczem do sukcesu jest osobisty kontakt i wspólny rozwój indywidualnych rozwiązań. W celu rozwoju produktów w obu zakresach działania, eksperci firmy TITGEMEYER pozostają w ścisłym kontakcie z międzynarodowymi uniwersytetami i instytutami badawczymi. Właściwe wykorzystanie możliwości technologii mocowań Wprowadzenie w latach 1950 skutecznych nitów POP, stało się podstawą do stworzenia obszaru techniki mocowań. Jej możliwości zastosowania zrewolucjonizowały tradycyjną technikę łączenia. Różnorodność technologii montażu jest coraz większa, a przez to wymagania przemysłu i rzemiosła coraz bardziej złożone. Dokładnie tutaj specjaliści firmy TITGEMEYER pracują nad techniką mocowań, by wspólnie z klientami opracować specyficzne, branżowe rozwiązania od projektu łącznika do stworzenia kompletnych linii montażowych z zautomatyzowanymi stanowiskami pracy. Poprzez rozległe projekty badawcze i rozwojowe, powstają nowe, współczesne produkty, które dostosowują się do zmieniających się wymagań rynku. Wymaga to jasnego i doświadczonego spojrzenia na technicznie i ekonomicznie dojrzałe, jak również konkurencyjne produkty. Tb1671PL(0917)1 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com 5

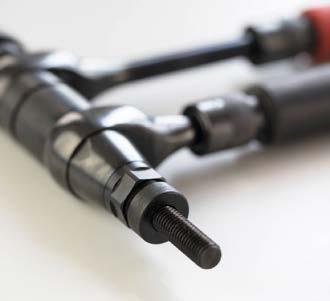

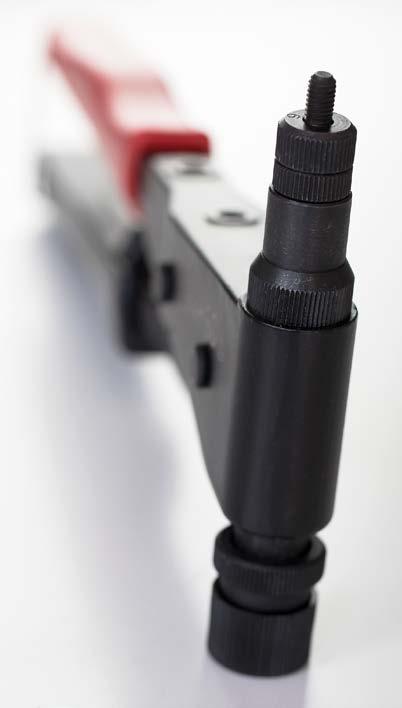

6 Nowa generacja Szybciej, mocniej, lepiej Najnowszej generacji nitownice ręczne TIOS przekonują technologiczną innowacją, trwałością, solidną jakością i elastycznością. Szczególnie w przypadku napraw lub podczas osadzania niedużych ilości, nitownice ręczne nadal są niezbędne i są ekonomiczną alternatywą dla innych typów narzędzi. Dla każdej operacji właściwe urządzenie Dzięki perfekcyjnie dopasowanemu asortymentowi narzędzi i elementów złącznych firmy TITGEMEYER, osadzane mogą być zarówno nity zrywalne o średnicy od 2,4 mm - 6,4 mm, jak również nitonakrętki i nitośruby od M4 do M12. Wiele dodatków w wyposażeniu standardowym TIOS HR5 z wbudowaną sprężyną powrotną, TIOS HN12 PT z przekładnią dźwigni, czy TIOS HN12 R z opatentowanymi uchwytami teleskopowymi to tylko niektóre cechy nowej generacji, które do siebie przekonują. 6 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com Tb1671PL(0917)1

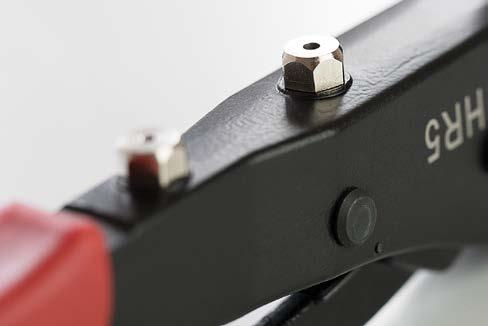

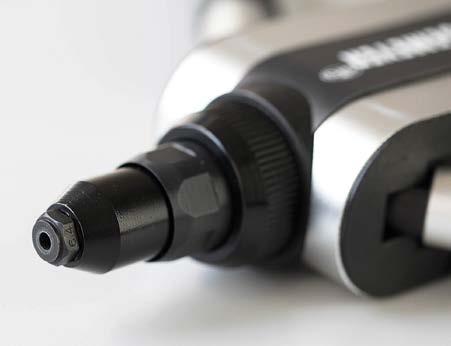

7 Telegraficzny skrót zalet Wszystko zawarte w dostawie Do każdej nitownicy ręcznej w dostawie zawarte są wszystkie ustniki do nitów zrywalnych i strukturalnych, a także trzpienie do nitonakrętek i nitośrub. Wysokiej jakości obudowa i rękojeści nitownicy Ergonomiczne uchwyty Łatwa obsługa i ustawienie skoku Ustniki i klucz montażowy w rękojeści nitownicy 1) Ustniki do nitów zrywalnych i strukturalnych w opatentowanej koncepcji dźwigni 2) Możliwość osadzania nitów strukturalnych o średnicy 6,4 mm 2) Pojemnik na zerwane gwoździe nitów z zamkiem bagnetowym 2) Trzpienie do nitonakrętek i nitośrub zawarte w dostawie ) 5) 6) Beznarzędziowy system szybkiej wymiany trzpienia 4) 5) 6) Opatentowane rękojeści teleskopowe dla zminimalizowania wysiłku 6) Doskonały stosunek ceny do jakości 1) TIOS HR5 2) TIOS HR64 PT ) TIOS HN6 4) TIOS HN10 S 5) TIOS HN12 PT 6) TIOS HN12 R Przegląd nitownic ręcznych TIOS Funkcja TIOS HR 5 TIOS HR64 PT TIOS HN6 TIOS HN10 S TIOS HN12 PT TIOS HN12 R Opis Nitownica do nitów Nitownica do nitów Nitownica do nitonakrętek Nitownica do nitonakrętek Nitownica do nitonakrętek Nitownica do nitonakrętek Nr artykułu Skok roboczy [mm] 5,5 7,0 7,0 7,0 10,0 10,0 Długość [mm] Szerokość [mm] Waga [kg] 0,6 1,75 0,7 2,02 1,8 1,5 Zakres pracy 2,4 5,0 mm,0 6,4 mm M M6 M M10 M M12 M M12 Materiał Aluminium, stal, stal nierdzewna L 7 Tb1671PL(0917)1 Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

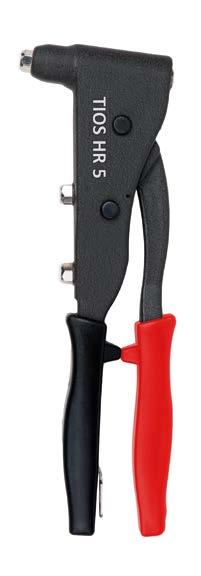

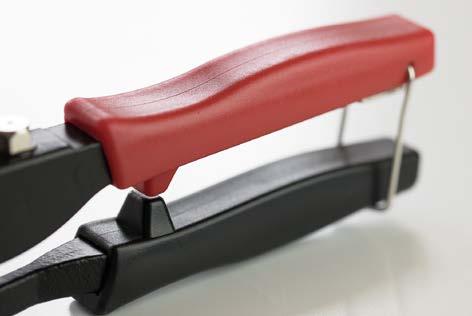

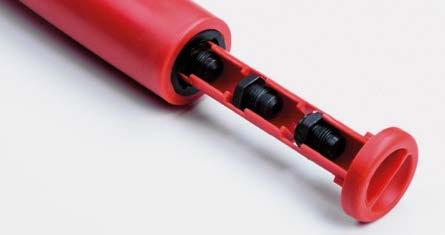

8 n TIOS HR5 Nitownica ręczna ze sprężyną do samoistnego otwierania, do osadzania nitów zrywalnych o średnicy od 2,4 mm do 5,0 mm Dane techniczne Skok roboczy: 5,5 mm Długość: 242,0 mm Szerokość: 75,0 mm Waga: 0,6 kg Zakres dostawy Nitownica ręczna TIOS HR5 Ustniki 1 Klucz montażowy Instrukcja obsługi Nr artykułu n TIOS HR64 PT Nitownica ręczna z przekładnią dźwigni, do osadzania nitów zrywalnych o średnicy od,0 mm do 6,4 mm Dane techniczne Skok roboczy: 7,0 mm Długość: 440,0 mm Szerokość: 180,0 mm Waga: 1,75 kg Zakres dostawy Nitownica ręczna TIOS HR64 PT Ustniki od,0 mm 6,4 mm, 4,8 6,4 mm nity strukturalne 1 Klucz montażowy Instrukcja obsługi Nr artykułu Skrót telegraficzny Skrót telegraficzny Sprężyna otwierająca do wysuwania trzpienia nita Wysokiej jakości obudowa i rękojeści Ergonomiczne uchwyty Ustniki i klucz montażowy w rękojeści nitownicyl Doskonały stosunek ceny do jakości Unikalna koncepcja przekładni dźwigni Możliwość osadzania nitów strukturalnych o średnicy 6,4 mm Ustniki do nitów zrywalnych i strukturalnych w opatentowanej koncepcji dźwigni Pojemnik na zerwane gwoździe nitów z zamkiem bagnetowym Doskonały stosunek ceny do jakości Zakres pracy Nit-ø [mm] Aluminium, miedź Stal Stal nierdzewna 2,4,0/,2 4,0 4,8/5,0 Zakres pracy Nit-ø [mm] Aluminium, miedź Stal Stal nierdzewna,0/,2 4,0 4,8/5,0 6,0 6,4 8 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com Tb1671PL(0917)1

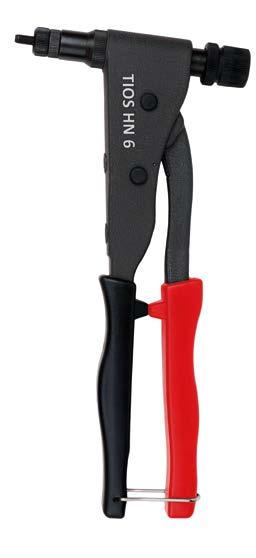

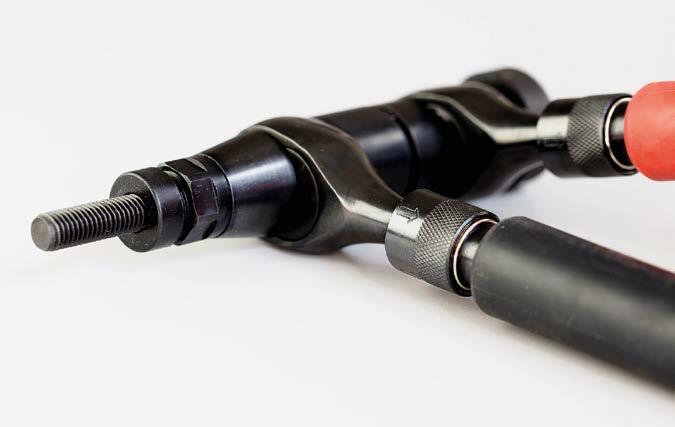

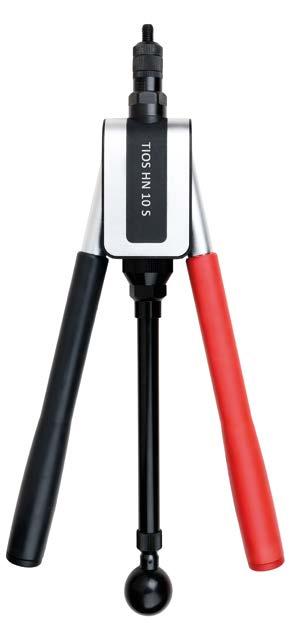

9 n TIOS HN6 Nitownica ręczna do osadzania nitonakrętek od M M6 i nitośrub od M4 M6 Dane techniczne Skok roboczy: 7,0 mm Długość: 265,0 mm Szerokość: 14,0 mm Waga: 0,7 kg Zakres dostawy Nitownica ręczna TIOS HN6 Trzpienie M / M4* / M5*/ M6* Ustniki M / M4 / M5 / M6 Instrukcja obsługi Nr artykułu n TIOS HN10 S Nitownica ręczna z wrzecionem do osadzania nitonakrętek od M4 M10 i nitośrub od M4 M8 Dane techniczne Skok roboczy: 7,0 mm Długość: 480,0 mm Szerokość: 180,0 mm Waga: 2,0 kg Zakres dostawy Nitownica ręczna TIOS HN10 S Trzpienie M4 / M5* / M6* / M8* / M10 Ustniki M4 / M5 / M6 / M8 / M10 Instrukcja obsługi Nr artykułu Skrót telegraficzny Skrót telegraficzny Sprężyna otwierająca, umożliwiająca obsługę jedną ręką Trzpienie do nitonakrętek i nitośrub zawarte w dostawie Wysokiej jakości obudowa i rękojeści Ergonomiczne uchwyty Łatwa obsługa i ustawienie skoku Wrzeciono, ułatwiające wkręcenie i wykręcenie trzpienia Prosta regulacja skoku za pomocą skali skoku na głowicy Beznarzędziowy system szybkiej wymiany trzpienia Trzpienie do nitonakrętek i nitośrub zawarte w dostawie Zakres pracy Zakres pracy Nitonakrętki Aluminium, miedź Stal Stal nierdzewna M M 4 * * * M 5 * * * M 6 * * * Nitonakrętki Aluminium, miedź Stal Stal nierdzewna M 4 * * * M 5 * * * M 6 * * * M 8 * * * M 10 * również nitośruby * również nitośruby L 9 Tb1671PL(0917)1 Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com

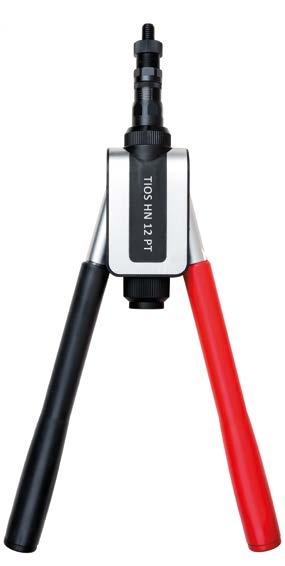

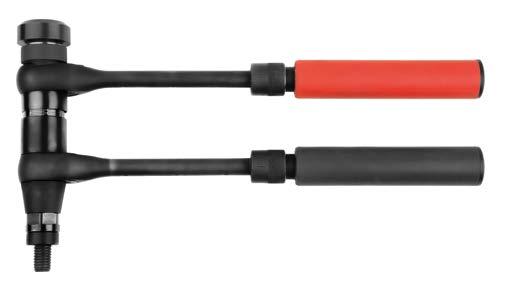

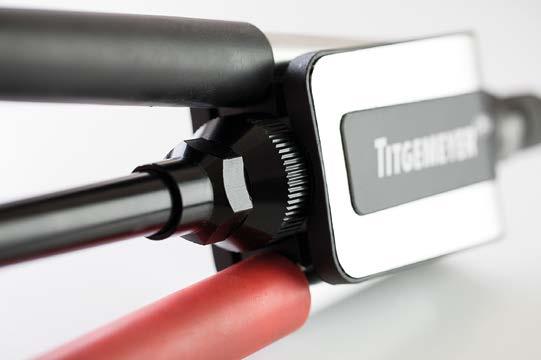

10 n TIOS HN12 PT Nitownica ręczna z przekładnią dźwigni do osadzania nitonakrętek od M4 M12 i nitośrub od M4 M8 Dane techniczne Skok roboczy: 12,0 mm Długość: 465,0 mm Szerokość: 180,0 mm Waga: 1,8 kg Zakres dostawy Nitownica ręczna TIOS HN12 PT Trzpienie M4 / M5* / M6* / M8* / M10 / M12 Ustniki M4 / M5 / M6 / M8 / M10 / M12 Instrukcja obsługi Nr artykułu n TIOS HN12 R Nitownica ręczna do osadzania nitonakrętek od M4 M12 i nitośrub od M5 M8 Dane techniczne Skok roboczy: 10,0 mm Długość: 219,0 17,0 mm Szerokość: 177,0 mm Waga: 1,5 kg Zakres dostawy Nitownica ręczna TIOS HN12 R Trzpienie M4 / M5 / M6* / M8* / M10 / M12 Ustniki M4 / M5 / M6 / M8 / M10 / M12 Instrukcja obsługi Nr artykułu Skrót telegraficzny Unikalna koncepcja przekładni dźwigni dla nitonakrętki do M 12 ze stali nierdzewnej Prosta regulacja skoku za pomocą skali skoku na głowicy Beznarzędziowy system szybkiej wymiany trzpienia Trzpienie do nitonakrętek i nitośrub zawarte w dostawie Doskonały stosunek ceny do jakości Skrót telegraficzny Funkcja grzechotki umożliwiająca użycie możliwie największej mocy w małej przestrzeni Opatentowane rękojeści teleskopowe dla zminimalizowania wysiłku Prosta regulacja skoku za pomocą skali skoku Beznarzędziowy system szybkiej wymiany trzpienia Trzpienie do nitonakrętek i nitośrub zawarte w dostawie Doskonały stosunek ceny do jakości Zakres pracy Nitonakrętki Aluminium, miedź Stal Stal nierdzewna M4 M5 * * * M6 * * * M8 * * * M10 M12 Zakres pracy Nitonakrętki Aluminium, miedź Stal Stal nierdzewna M4 M5 * * * M6 * * * M8 * * * M10 M12 * również nitośruby * również nitośruby 10 L Telefon: +49 (0)5 41/ Telefax: +49 (0)5 41/ export@titgemeyer.com Tb1671PL(0917)1
