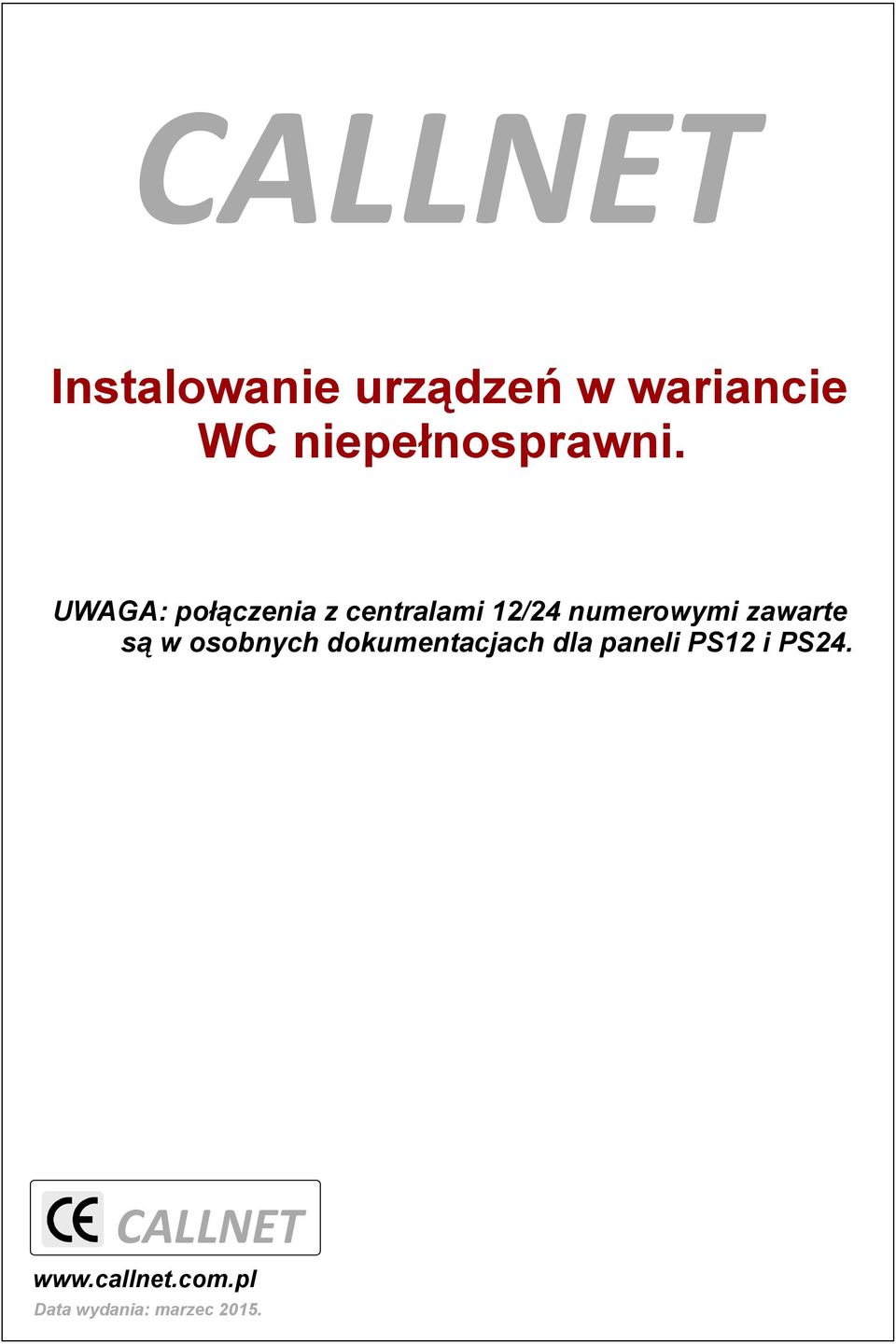

CALLNET. Instalowanie urządzeń w wariancie WC niepełnosprawni.
|
|
- Patrycja Góra
- 9 lat temu
- Przeglądów:
Transkrypt
1 CALLNET Instalowanie urządzeń w wariancie WC niepełnosprawni. UWAGA: połączenia z centralami 12/24 numerowymi zawarte są w osobnych dokumentacjach dla paneli PS12 i PS24. CALLNET Data wydania: marzec 2015.

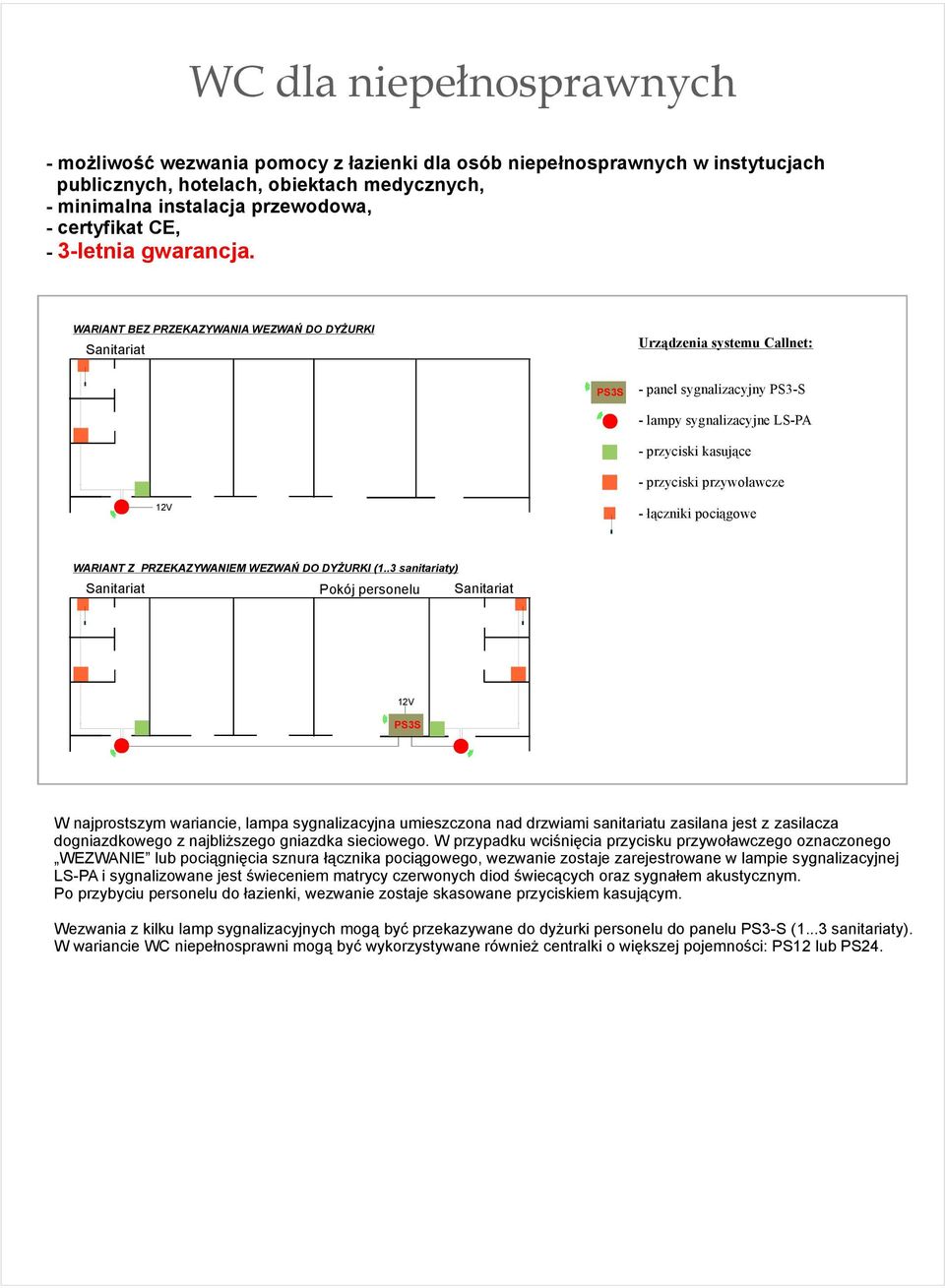

2 WC dla niepełnosprawnych - możliwość wezwania pomocy z łazienki dla osób niepełnosprawnych w instytucjach publicznych, hotelach, obiektach medycznych, - minimalna instalacja przewodowa, - certyfikat CE, - 3-letnia gwarancja. WARIANT BEZ PRZEKAZYWANIA WEZWAŃ DO DYŻURKI Sanitariat Urządzenia systemu Callnet: PS3S - panel sygnalizacyjny PS3-S - lampy sygnalizacyjne LS-PA - przyciski kasujące - przyciski przywoławcze 12V - łączniki pociągowe WARIANT Z PRZEKAZYWANIEM WEZWAŃ DO DYŻURKI (1..3 sanitariaty) Sanitariat Pokój personelu Sanitariat 12V PS3S W najprostszym wariancie, lampa sygnalizacyjna umieszczona nad drzwiami sanitariatu zasilana jest z zasilacza dogniazdkowego z najbliższego gniazdka sieciowego. W przypadku wciśnięcia przycisku przywoławczego oznaczonego lub pociągnięcia sznura łącznika pociągowego, wezwanie zostaje zarejestrowane w lampie sygnalizacyjnej LS-PA i sygnalizowane jest świeceniem matrycy czerwonych diod świecących oraz sygnałem akustycznym. Po przybyciu personelu do łazienki, wezwanie zostaje skasowane przyciskiem kasującym. Wezwania z kilku lamp sygnalizacyjnych mogą być przekazywane do dyżurki personelu do panelu PS3-S (1...3 sanitariaty). W wariancie WC niepełnosprawni mogą być wykorzystywane również centralki o większej pojemności: PS12 lub PS24.

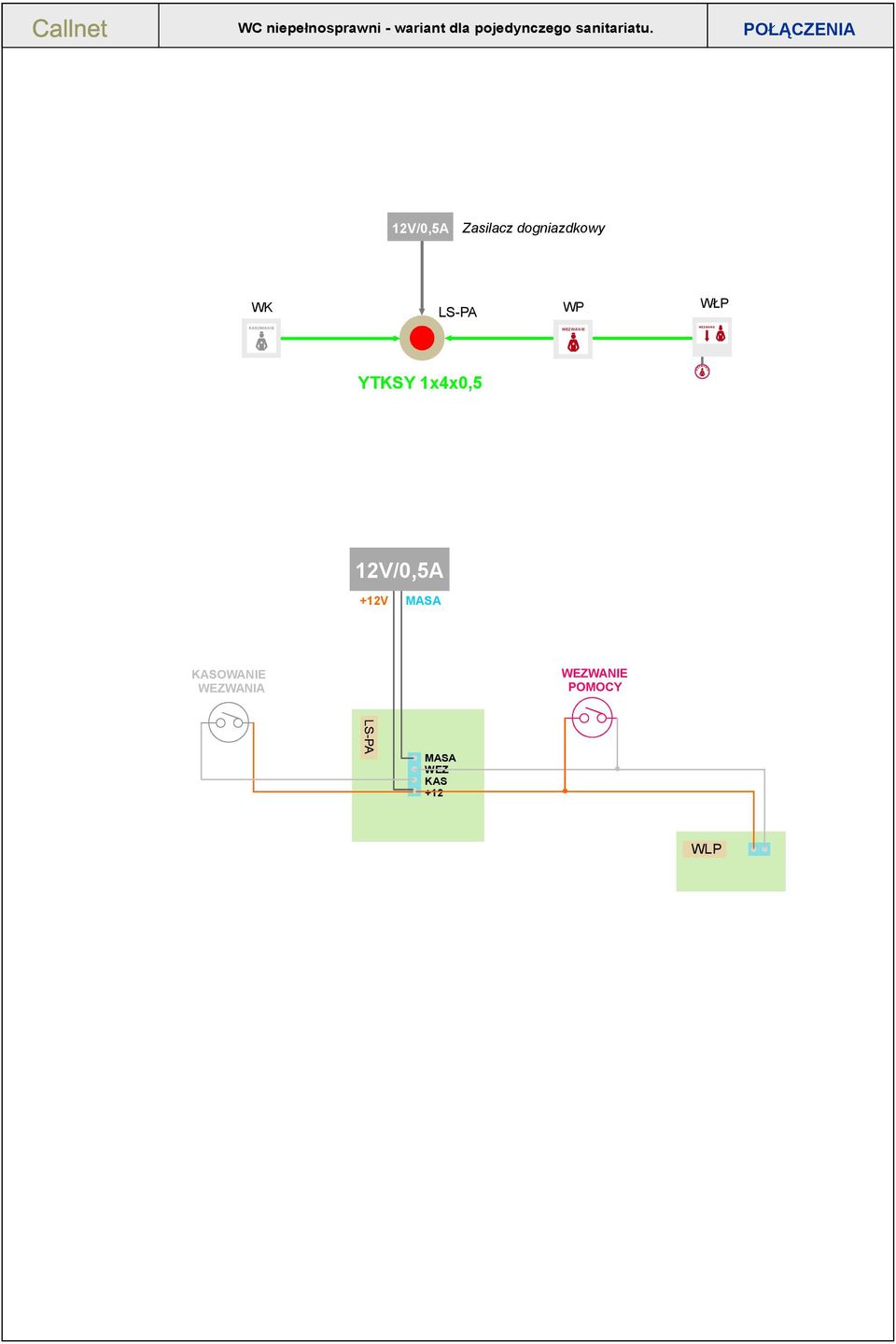

3 WC niepełnosprawni - wariant dla pojedynczego sanitariatu. POŁĄCZENIA 12V/0,5A Zasilacz dogniazdkowy WK LS-PA WP WŁP YTKSY 1x4x0,5 12V/0,5A +12V MASA WEZWANIA POMOCY MASA WEZ KAS +12 WLP

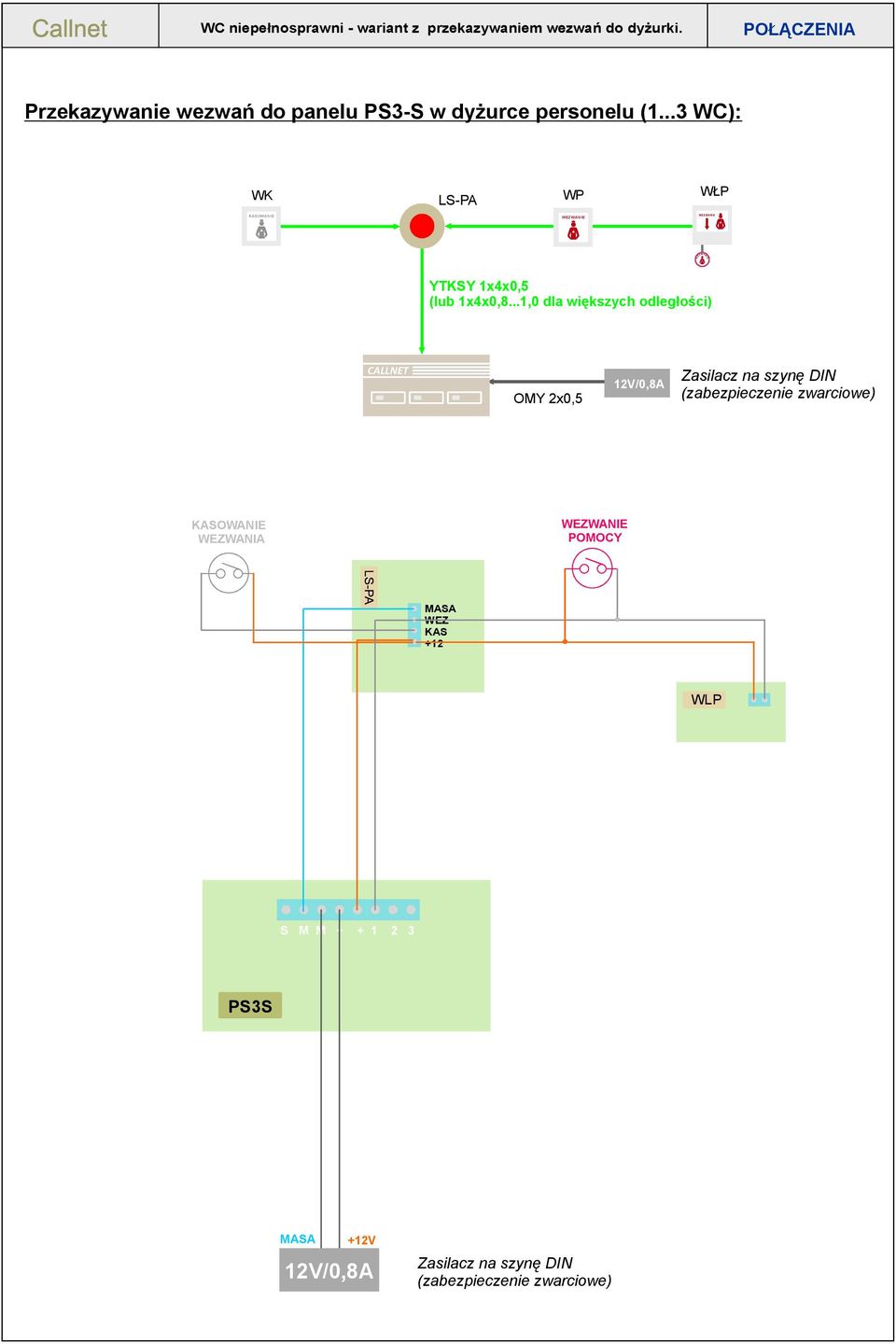

4 WC niepełnosprawni - wariant z przekazywaniem wezwań do dyżurki. POŁĄCZENIA Przekazywanie wezwań do panelu PS3-S w dyżurce personelu (1...3 WC): WK LS-PA WP WŁP YTKSY 1x4x0,5 (lub 1x4x0,8...1,0 dla większych odległości) CALLNET OMY 2x0,5 12V/0,8A Zasilacz na szynę DIN (zabezpieczenie zwarciowe) WEZWANIA POMOCY MASA WEZ KAS +12 WLP S M M PS3S MASA +12V 12V/0,8A Zasilacz na szynę DIN (zabezpieczenie zwarciowe)

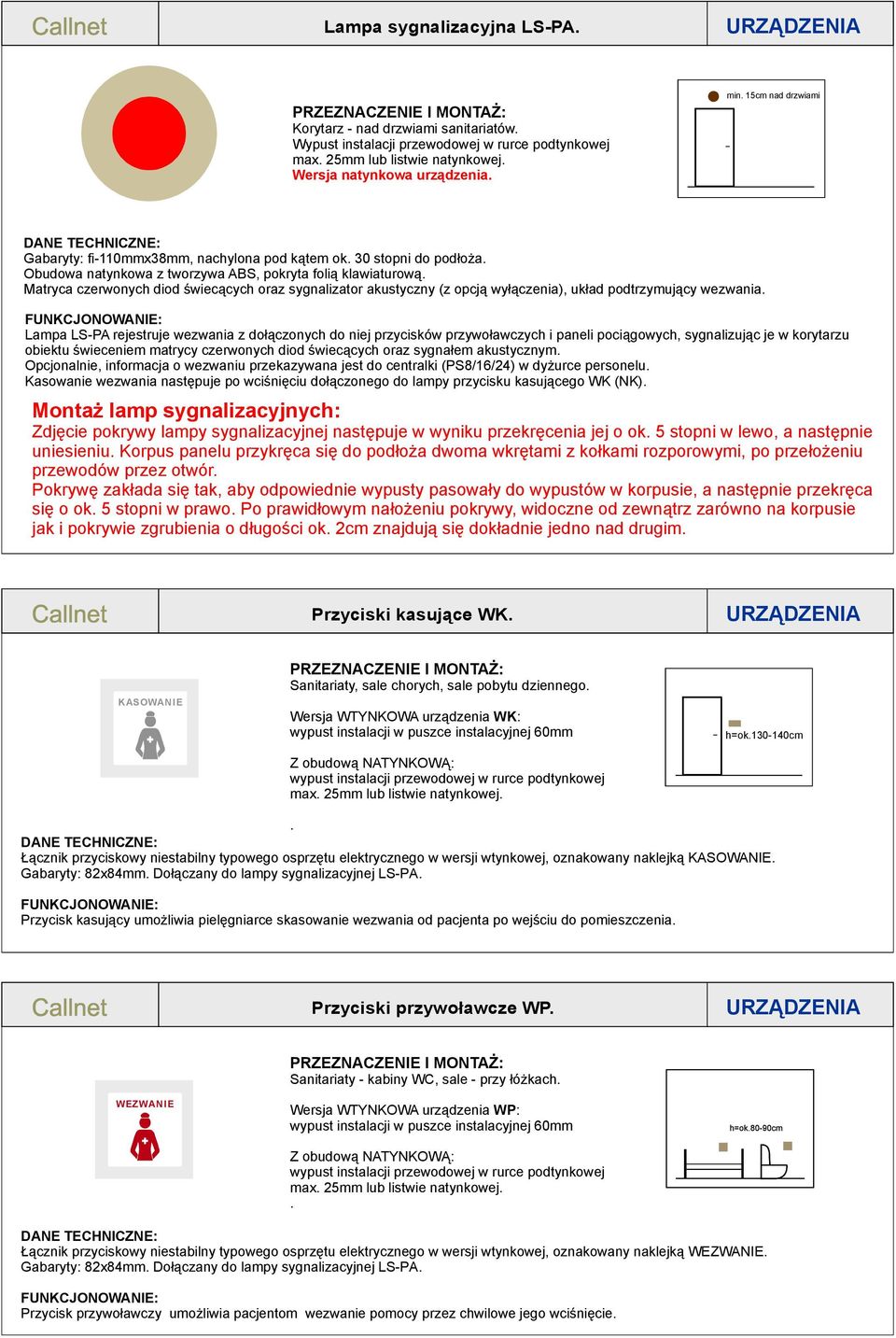

5 Lampa sygnalizacyjna LS -PA. Korytarz - nad drzwiami sanitariatów. Wypust instalacji przewodowej w rurce podtynkowej Wersja natynkowa urządzenia. min. 15cm nad drzwiami Gabaryty: fi-110mmx38mm, nachylona pod kątem ok. 30 stopni do podłoża. Obudowa natynkowa z tworzywa ABS, pokryta folią klawiaturową. Matryca czerwonych diod świecących oraz sygnalizator akustyczny (z opcją wyłączenia), układ podtrzymujący wezwania. Lampa LS-PA rejestruje wezwania z dołączonych do niej przycisków przywoławczych i paneli pociągowych, sygnalizując je w korytarzu obiektu świeceniem matrycy czerwonych diod świecących oraz sygnałem akustycznym. Opcjonalnie, informacja o wezwaniu przekazywana jest do centralki (PS8/16/24) w dyżurce personelu. Kasowanie wezwania następuje po wciśnięciu dołączonego do lampy przycisku kasującego WK (NK). Montaż lamp sygnalizacyjnych: Zdjęcie pokrywy lampy sygnalizacyjnej następuje w wyniku przekręcenia jej o ok. 5 stopni w lewo, a następnie uniesieniu. Korpus panelu przykręca się do podłoża dwoma wkrętami z kołkami rozporowymi, po przełożeniu przewodów przez otwór. Pokrywę zakłada się tak, aby odpowiednie wypusty pasowały do wypustów w korpusie, a następnie przekręca się o ok. 5 stopni w prawo. Po prawidłowym nałożeniu pokrywy, widoczne od zewnątrz zarówno na korpusie jak i pokrywie zgrubienia o długości ok. 2cm znajdują się dokładnie jedno nad drugim. Przyciski kasujące przywoławczy WK. WP. Sanitariaty, sale chorych, sale pobytu dziennego. Wersja WTYNKOWA urządzenia WK: wypust instalacji w puszce instalacyjnej 60mm Z obudową NATYNKOWĄ: wypust instalacji przewodowej w rurce podtynkowej h=ok cm. Łącznik przyciskowy niestabilny typowego osprzętu elektrycznego w wersji wtynkowej, oznakowany naklejką. Gabaryty: 82x84mm. Dołączany do lampy sygnalizacyjnej LS-PA. Przycisk kasujący umożliwia pielęgniarce skasowanie wezwania od pacjenta po wejściu do pomieszczenia. Przyciski przywoławcze przywoławczy WP. Sanitariaty - kabiny WC, sale - przy łóżkach. Wersja WTYNKOWA urządzenia WP: wypust instalacji w puszce instalacyjnej 60mm Z obudową NATYNKOWĄ: wypust instalacji przewodowej w rurce podtynkowej. h=ok.80-90cm Łącznik przyciskowy niestabilny typowego osprzętu elektrycznego w wersji wtynkowej, oznakowany naklejką. Gabaryty: 82x84mm. Dołączany do lampy sygnalizacyjnej LS-P A. Przycisk przywoławczy umożliwia pacjentom wezwanie pomocy przez chwilowe jego wciśnięcie.

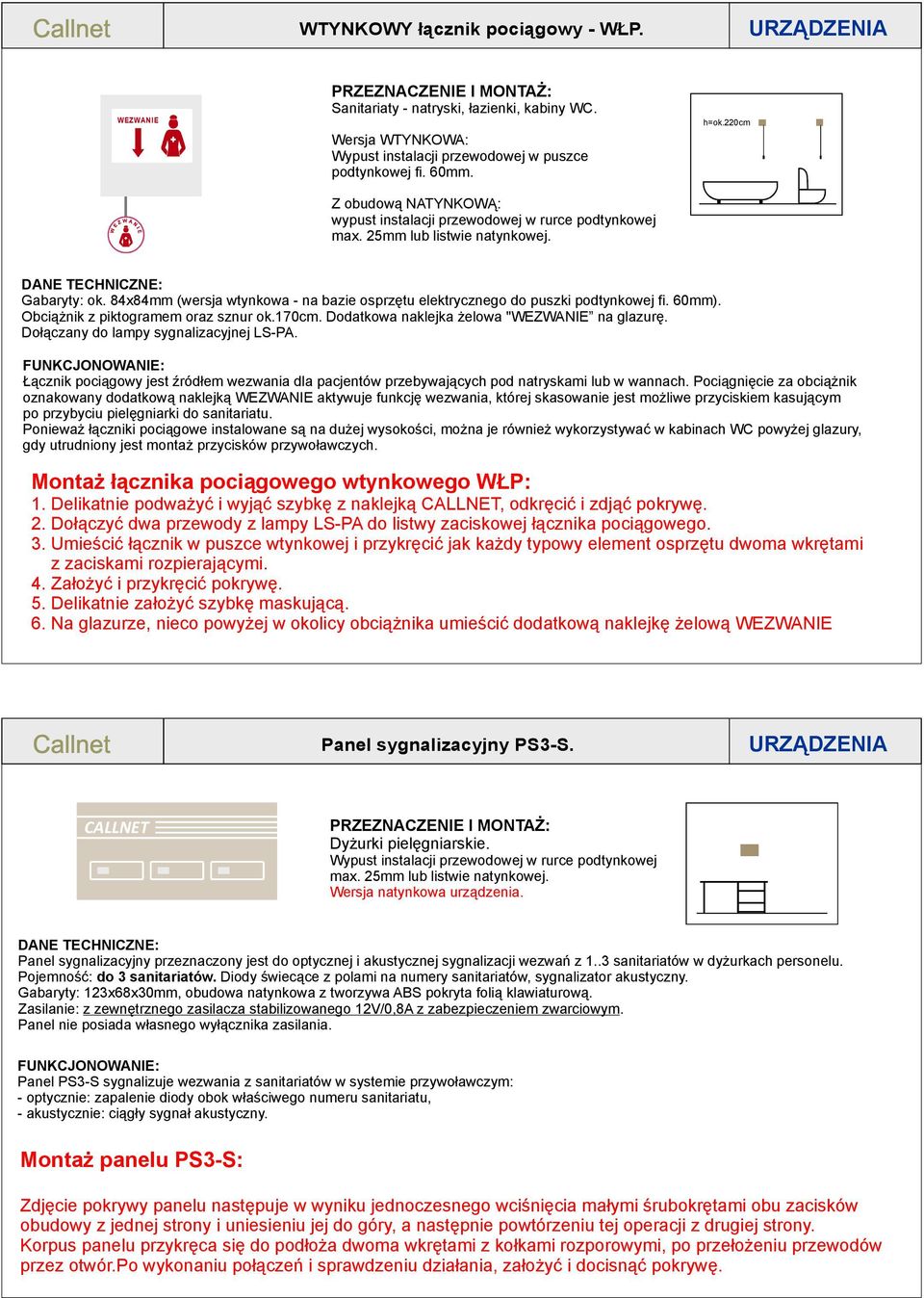

6 WTYNKOWY łącznik pociągowy - WŁP. Sanitariaty - natryski, łazienki, kabiny WC. Wersja WTYNKOWA: Wypust instalacji przewodowej w puszce podtynkowej fi. 60mm. Z obudową NATYNKOWĄ: wypust instalacji przewodowej w rurce podtynkowej h=ok.220cm Gabaryty: ok. 84x84mm (wersja wtynkowa - na bazie osprzętu elektrycznego do puszki podtynkowej fi. 60mm). Obciążnik z piktogramem oraz sznur ok.170cm. Dodatkowa naklejka żelowa " na glazurę. Dołączany do lampy sygnalizacyjnej LS-PA. Łącznik pociągowy jest źródłem wezwania dla pacjentów przebywających pod natryskami lub w wannach. Pociągnięcie za obciążnik oznakowany dodatkową naklejką aktywuje funkcję wezwania, której skasowanie jest możliwe przyciskiem kasującym po przybyciu pielęgniarki do sanitariatu. Ponieważ łączniki pociągowe instalowane są na dużej wysokości, można je również wykorzystywać w kabinach WC powyżej glazury, gdy utrudniony jest montaż przycisków przywoławczych. Montaż łącznika pociągowego wtynkowego WŁP: 1. Delikatnie podważyć i wyjąć szybkę z naklejką CALLNET, odkręcić i zdjąć pokrywę. 2. Dołączyć dwa przewody z lampy LS-PA do listwy zaciskowej łącznika pociągowego. 3. Umieścić łącznik w puszce wtynkowej i przykręcić jak każdy typowy element osprzętu dwoma wkrętami z zaciskami rozpierającymi. 4. Założyć i przykręcić pokrywę. 5. Delikatnie założyć szybkę maskującą. 6. Na glazurze, nieco powyżej w okolicy obciążnika umieścić dodatkową naklejkę żelową Panel sygnalizacyjny PS3-S. CALLNET Dyżurki pielęgniarskie. Wypust instalacji przewodowej w rurce podtynkowej Wersja natynkowa urządzenia. Panel sygnalizacyjny przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań z 1..3 sanitariatów w dyżurkach personelu. Pojemność: do 3 sanitariatów. Diody świecące z polami na numery sanitariatów, sygnalizator akustyczny. Gabaryty: 123x68x30mm, obudowa natynkowa z tworzywa ABS pokryta folią klawiaturową. Zasilanie: z zewnętrznego zasilacza stabilizowanego 12V/0,8A z zabezpieczeniem zwarciowym. Panel nie posiada własnego wyłącznika zasilania. Panel PS3-S sygnalizuje wezwania z sanitariatów w systemie przywoławczym: - optycznie: zapalenie diody obok właściwego numeru sanitariatu, - akustycznie: ciągły sygnał akustyczny. Montaż panelu PS3-S: Zdjęcie pokrywy panelu następuje w wyniku jednoczesnego wciśnięcia małymi śrubokrętami obu zacisków obudowy z jednej strony i uniesieniu jej do góry, a następnie powtórzeniu tej operacji z drugiej strony. Korpus panelu przykręca się do podłoża dwoma wkrętami z kołkami rozporowymi, po przełożeniu przewodów przez otwór.po wykonaniu połączeń i sprawdzeniu działania, założyć i docisnąć pokrywę.
7 INFORMACJA DLA KLIENTÓW. KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA. Symbol ten umieszczony na urządzeniach poświadcza, że wyrób został wykonany zgodnie z obowiązującymi w zakresie tej grupy urządzeń dyrektywami kompatybilności elektromagnetycznej. ZAKAZ WYRZUCANIA ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO RAZEM Z INNYMI ODPADAMI POCHODZĄCYMI Z GOSPODARSTWA DOMOWEGO. Zgodnie z Dyrektywą Unii Europejskiej 2002/98/EC oraz stosownymi przepisami wprowadzającymi w życie Dyrektywę w krajach UE, sprzęt elektroniczny, po zużyciu, nie może być wyrzucany wraz z innymi, zwykłymi odpadami pochodzącymi z gospodarstwa domowego. W celu właściwej utylizacji szkodliwych substancji oraz recyklingu, użytkownik jest zobowiązany do oddania zużytego produktu w punkcie zbierania zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania informacji należy zwrócić się do władz lokalnych, jednostek oczyszczania miasta lub sprzedawcy detalicznego. WŁAŚCIWE POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM ELEKTRONICZNYM PRZYCZYNIA SIĘ DO OCHRONY ŚRODOWISKA NATURALNEGO I ZDROWIA LUDZI.
