1 SYSTEMY KRUSZENIA I PRZESIEWANIA SUROWCÓW MINERALNYCH I RECYKLINGU nowoczesne technologie oparte o wypróbowane podstawy rozwiązania zwiększające konkurencyjność klienta niskie koszty eksploatacji i utrzymania wysoka niezawodność kompleksowa pomoc techniczna po sprzedaży

2 SPIS TREŚCI O PSP Engineering Innowacyjne rozwiązanie z jednego źródła... 3 Produkcja w czasie i jakości... 5 Pomoc techniczna... 7 Typoszeregi maszyn do przerobu surowców mineralnych... 8 Kruszarki Kruszarki szczękowe DCJ i DCD Kruszarki stożkowe KDC Kruszarki udarowe ODH i ODN, ODX, ODR Pionowe kruszarki udarowe ODV Kruszarki udarowe młotkowe OKD Kruszarki młotkowe do drobnego i średniego kruszenia Kruszarki młotkowe z walcami KDV Kruszarki walcowe DVZ i DVR Przesiewacze Przesiewacze rezonansowe RT Przesiewacze wibracyjne EDT-N i EDT-2N Przesiewacze wibracyjne KDT Przesiewacze wstępne HT Przesiewacze wstępne odgliniające OHT Zasilacze Zasilacze wibracyjne przesiewające VTP i zasilacze VP...34 Zasilacze wibracyjne rusztowe PVR Zasilacze rynnowe ZP Przenośniki płytowe CPLP, CPLD, CPLDT Rozwiązania projektowe... 38

3 Innowacyjne rozwiązanie z jednego źródła Sukces w środowisku konkurencji charakteryzuje rosnące zapotrzebowanie na jakość i wartość. W związku z jakością konieczne jest nie tylko stosowanie nowoczesnych urządzeń, ale również stworzenie odpowiednich warunków eksploatacji. Badania, testowanie i rozwój, oparty o doświadczenie, jest motorem projektów PSP przynoszących wyższą wartość użytkową naszym klientom. Nasze badania i rozwój są orientowane na następujące dziedziny: obniżanie kosztów inwestycyjnych i eksploatacji wzrost niezawodności wysoka jakość produktu finalnego latwe utrzymanie i długie interwały serwisowe wzrost wydajności Systemy kruszenia i przesiewania dostarczane przez PSP Engineering opierają się o własne zoptymalizowane produktowo typoszeregi kruszarek, przesiewaczy i systemów transportowych. Nasze rozwiązanie jest optymalne z punktu widzenia kosztów, zapewnia wysoką wydajność i niezawodność z uzyskiwaniem żądanej wydajności i parametrów technologicznych zgodnie z wymaganiami naszych klientów. Od jednej maszyny po kompletne wyposażenie PSP Engineering jest przodującym dostawcą maszyn i systemów procesowych oraz urządzeń do produkcji materiałów budowlanych i przerobu surowców mineralnych. PSP Engineering jest tradycyjnie kojarzony z projektowaniem i produkcją urządzeń do: cementowni wapiennic zakładów wzbogacania kruszarni i przesiewalni cegielni i zakładów ceramicznych żwirowni i piaskowni recyklingu odpadu budowlanego metalurgii energetyki przemysłu chemicznego 3

4 Zwiększanie konkurencyjności naszych klientów Zastosowanie poszczególnych typoszeregów kruszarek w zależności od wielkości ziarna na wejściu Typoszeregi kruszarek PSP Engineering projektowane do systemów kruszenia Kruszarki szczękowe Kruszarki udarowe Kruszarki młotkowe Kruszarki stożkowe Pionowe kruszarki udarowe PSP Engineering, spadkobierca know-how tradycyjnych czeskich dostawców, posiada oryginalną dokumentację, specyfikacje techniczne i kalkulacje technologii kruszenia i przesiewania, które są zarejestrowane pod nazwami handlowymi: PSP Zakłady Budowy Maszyn Ciężkich Przerowskie zakłady budowy maszyn Prerov Machinery Pragoinvest PSP Engineering dostarcza oryginalne części według oryginalnej dokumentacji w danych tolerancjach z zastosowaniem najnowszych procedur i innowacji technicznych. Kruszarki walcowe MAKSYMALNA WIELKOŚĆ ZIARNA NA WEJŚCIU 1500 mm 1000 mm 100 mm 10 mm 1 mm Zastosowanie poszczególnych typoszeregów kruszarek w zależności od wielkości ziarna na wyjściu Profesjonalny projekt na miarę PSP Engineering maksymalizuje wartość z minimalizacją kosztów inwestycyjnych i eksploatacyjnych. Warunkiem jest opracowanie odpowiedniego projektu całego systemu, który uwzględnia potrzeby produkcji, wymagania w zakresie wydajności, specyficzne materiały lub ich charakterystyki i zadaną jakość produktu finalnego. Kruszarki szczękowe Kruszarki stożkowe Kruszarki udarowe Pionowe kruszarki udarowe Kruszarki młotkowe Kruszarki walcowe MAKSYMALNA WIELKOŚĆ ZIARNA NA WYJŚCIU Sofistykowane procesy projektowania i konstruowania PSP Engineering korzysta z sofistykowanego Oprogramowania konstrukcyjnego (CAD), metod obliczeniowych (FEM) i testowania (CAT) w celu poprawy parametrów takich, jak wydajność, niezawodność i bezpieczeństwo oraz obniżanie kosztów eksploatacji. Produkty PSP spełniają wymagania norm WE 89/392/EEC, ew. EN mm 100 mm 50 mm 10 mm 1 mm Zastosowanie poszczególnych typoszeregów przesiewaczy w zależności od zakresu przesiewania Zespoły przesiewaczy PSP Engineering projektowanych dla systemów przesiewania KDT Nadawa KDT Granice przesiewania EDT Nadawa EDT Granice przesiewania RT Nadawa RT Granice przesiewania HT Nadawa HT Granice przesiewania OHT Nadawa OHT Granice przesiewania 15 4

5 Produkcja w czasie i jakości Proces produkcji Urządzenia produkcyjne PSP Engineering należą do najlepiej wyposażonych technicznie i technologicznie w Republice Czeskiej. Wszystkie operacje w produkcji są wykonywane przez wykwalifikowanych i doświadczonych profesjonalistów. Produkcję maszyn i urządzeń prowadzimy we własnych halach produkcyjnych a produkowane maszyny są testowane na odpowiednich stanowiskach i urządzeniach symulujących w PSP Engineering Testowane są standardy robocze, parametry i zachowanie maszyn. Wyniki tych prób są zapisywane do protokołów. W przypadku części rotujących przeprowadza się wyważanie statyczne i dynamiczne obniżające nadmierne obciążenie części maszyn i znacznie ograniczające dynamiczne siły działające na fundamenty. Produkcja, montaż, kontrola i testy są przeprowadzane zgodnie z normą ISO

6 Kompleksowe badania Próby materiału W zależności od przeznaczenia i wymagań w zakresie produkcji na własnym stanowisku badawczym i urządzeniu symulującym PSP Engineering są testowane i analizowane warunki składu petrologicznego materiału, uziarnienie, właściwości mechaniczne i chemiczne, wilgotność i lepkość materiału, zawartość gliniastych domieszek i wypłukiwalnych cząstek oraz analizy sitowe surowców. Próby materiału, zgodnie z przepisanymi normami zapewniają indeks kształtu ba, indeks roboczy Wi, podatność na obijanie Ko, indeks ścierności Ai według Bonda i podatność przemiałowa VTI lub Hardgrove. Transport i montaż PSP Engineering zapewnia nadzór w trakcie montażu wszystkich maszyn, jednostek ruchomych i całych kompleksów inwestycyjnych kruszarni i przesiewalni. Poszczególne części i mniejsze węzły są montowane w naszym zakładzie produkcyjnym. Większe urządzenia, łącznie z konstrukcjami stalowymi są przewożone w częściach a ostateczny montaż jest przeprowadzany na budowie. 6

7 Pomoc techniczna Pomoc techniczna Dla utrzymania wysokiej wydajności eksploatowanych maszyn PSP Engineering oferuje kompleksową pomoc techniczną. Nasi technicy serwisowi z pomocą najnowszych narzędzi diagnostycznych i technicznych pomogą w utrzymaniu stanu technicznego eksploatowanych urządzeń. Oczywistością jest stosowanie oryginalnych części zamiennych, ewentualnie części akceptowanych przez PSP Engineering. Każde wezwanie serwisowe jest dla nas wyzwaniem do zdobywania dalszego doświadczenia i wiedzy o maszynach, ich parametrach roboczych, które pomagają nam w dążeniu do ulepszania naszych maszyn i urządzeń. Pomoc techniczna PSP Engineering obejmuje: serwis gwarancyjny i pogwarancyjny przeglądy na miejscu monitorowanie stanu urządzeń w trakcie cyklu ich żywotności szkolenie obsługi naprawy główne wyważanie maszyn obrotowych Produkcja części zamiennych PSP Engineering posiada wszelką dokumentację techniczną. Te oryginalne dane wykorzystuje do rozwoju, modernizacji, napraw i innowacji maszyn. PSP Engineering dostarcza oryginalne części zamienne również do starszych eksploatowanych urządzeń, których już nie ma w programie produkcyjnym. Bezkompromisowe wymagania co do jakości użytych materiałów z przepisanymi tolerancjami i technologia produkcji naszych części zamiennych są głównym warunkiem uzyskania wysokiej niezawodności i żywotności tych części. Stosowanie oryginalnych części zamiennych opłaca się. 7

8 Produktowe typoszeregi maszyn do przerobu A U T O M A T Y Z A C J A AUTOMATYCZNE UKŁADY STEROWANIA Automatyczne sterowanie umożliwia zmianę parametrów on line, upraszcza eksploatację, podnosi jakość produktu i chroni maszyny/systemy przed przeciążeniem. Koszty utrzymania znacznie się obniżają. KRUSZARKI SZCZĘKOWE Kruszarki szczękowe DCJ i DCD mają masywną konstrukcję i pracują w najcięższych warunkach. Kruszarki szczękowe wyróżniają się niskimi kosztami eksploatacji, wysokim stopniem rozdrobnienia i wysoką wydajnością. PIONOWE KRUSZARKI UDAROWE Pionowe kruszarki udarowe ODV produkują kruszywo o bardzo dobrej wartości kształtu. Kruszarki udarowe ODV wyróżniają się wysoką niezawodnością, niskimi kosztami eksploatacji i utrzymania oraz wysokim stopniem wykorzystania głównych elementów kruszących. PRZESIEWACZE PRZESIEWACZE WSTĘPNE Przesiewacze wstępne HT, przesiewacze wstępne odgliniające OHT są stosowane do wstępnego przesiewania ziarna na wejściu na 2-3 frakcje. PRZESIEWACZE DO PRZESIEWANIA FINALNEGO I MIĘDZYOPERACYJNEGO 8 Przesiewacze EDT-(2)N, KDT i RT są stosowane do finalnego i międzyoperacyjnego przesiewania materiałów w suchych i mokrych procesach technologicznych.

9 surowców mineralnych Z A S I L A N I E Linie zasilające z zasilaczami wibracyjnymi, rynnowymi i płytowymi są konstruowane do ekstremalnych obciążeń podczas podawania materiału do kruszarek i wydajności od kilkudziesięciu do kilkuset ton na godzinę. POMOC TECHNICZNA PO SPRZEDAŻY Zdajemy sobie sprawę z ważności czynności serwisowych. Staramy się eliminować ewentualne przestoje technologii na minimum. Technicy serwisowi są w razie potrzeby gotowi przybyć do zakładu klienta i zapewnić niezbędny serwis. Dysponujemy bogatym składem części zamiennych i szybko zużywających się części do wszystkich typów maszyn. K R U S Z E N I E KRUSZARKI STOŻKOWE Rozwój kruszarek stożkowych przyniósł znaczną poprawę wartości kształtu kruszonego kamienia. Kruszarki stożkowe są produkowane w pełnym szeregu wydajności od kilku ton aż po ponad 800 ton na godzinę. KRUSZARKI UDAROWE Kruszarki udarowe ODN, ODX-J i ODR są stosowane na wstępnych lub sekundarnych stopniach kruszenia i do recyklingu materiałów budowlanych. Kruszarki te wyróżniają się wysoką niezawodnością, niskimi kosztami eksploatacji i utrzymania, łatwą obsługą i wysokim stopniem rozdrobnienia. KRUSZARKI MŁOTKOWE Kruszarki młotkowe KMR, KDL i udarowe kruszarki młotkowe OKD są przeznaczone do kruszenia miękkich i średnio twardych nie lepkich materiałów. Kruszarki młotkowe wyróżniają się wysoką niezawodnością, niskimi kosztami eksploatacji i utrzymania oraz łatwą obsługą. KRUSZARKI WALCOWE DVZ I DVR Kruszarki walcowe DVZ i DVR są przeznaczone do kruszenia żużla z kotłów w elektrowniach i ciepłowniach. SAMOJEZDNE I RUCHOME JEDNOSTKI I T R A N S P O R T TRANSPORT MATERIAŁU Transport materiału jest nieodłączną częścią systemów kruszenia. PSP dostarcza przenośniki taśmowe, podajniki strome lub czerpakowe własnej produkcji lub od innych producentów. Jednostki na podwoziu gąsienicowym mogą być wyposażone w kruszarki szczękowe lub udarowe. Można je w prosty sposób przemieszczać na platformie. Jednostki samojezdne na podwoziu kołowym umożliwiają łatwy transport i instalację. Jednostki ruchome posiadają płozy do ułatwienia załadunku i wyładunku z pojazdu ciężarowego. 9

10 Kruszarki szczękowe DCJ i DCD niskie KRUSZENIE PSP Engineering dostarcza kruszarki szczękowe, które są przeznaczone zwłaszcza do kruszenia wstępnego wszystkich rodzajów kamienia i rudy, materiałów budowlanych takich, jak żelbeton, gruz, cegły i płyty asfaltu. Kruszarki szczękowe są produkowane w typoszeregach o wydajności od kilku ton po ponad 1000 t/h. Do szczególnych zalet eksploatacyjnych kruszarek szczękowych należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania korzystne jednostkowe zużycie energii optymalna geometria komory kruszenia łatwa wymiana zużytych części optymalny stopień rozdrobnienia wysoka wydajność masywna konstrukcja Kruszarka szczękowa DCD 4706 na linii przerobudo kruszenia granitu. PSP Engineering produkuje kruszarki szczękowe w następującym vykonaniu: Kruszarki szczękowe z jedną szczęką ruchomą DCJ Wyższy stopień rozdrobnienia, lepsza wartość kształtu, niższy ciężar, mniejsze rozmiary. Kruszarki szczękowe z dwoma szczękami ruchomymi DCD Możliwość kruszenia materiałów o ekstremalnej wytrzymałości i ścierności. Nastawianie szczeliny Szczelinę nastawia się wkładkami nastawczymi, które eliminują zużycie kruszarki szczękowej. Nastawianie jest ułatwione cylindrami hydraulicznymi z ręczną pompką. W wybranych typach stosuje się konfortowe rozwiązanie z zastosowaniem hydraulicznie nastawianych klinów nastawczych. Hydrauliczna kruszarka szczękowa z jedną szczęką ruchomą DCJ-H jest zdalnie sterowania z automatycznym nastawianiem szczeliny wyjściowej, hydropneumatycznym bezpiecznikiem przeciwko przeciążeniu i automatycznym smarowaniem. System ten jest całkowicie zautomatyzowany, bezobsługowy. Loże jest masywnym spawanym elementem, lub w większych kruszarkach skręcane z kilku części. Płyty podporowe Płyty podporowe o konstrukcji tocznej z długą żywotnością nie wymagają smarowania i nie zanieczyszczają środowiska. Urządzenie zabezpieczające Urządzenie zabezpieczające chroni wał, łożyska, wahadło lub łoże przed uszkodzeniem w razie dostania się do komory kruszenia niemożliwego do skruszenia przedmiotu. Analiza obliczeniowa kruszarki szczękowej. Posuwy w modelu przestrzennym. Składa się z: łamiącej się płyty sprzęgła bezpieczeństwa w kołach zamachowych W razie dostania się do komory kruszenia niemożliwego do skruszenia przedmiotu dojdzie do zwolnienia ramion bezpiecznika, w wyniku czego zatrzyma się wahadło a koła zamachowe na wale obracają się swobodnie. Nie trzeba wymieniać żadnych części a ponowne zestawienie trwa kilka minut. Integrowany napęd Istnieje kilka typów integrowanego napędu w ramie kruszarki. Rozwiązanie to oszczędza miejsce i wydłuża żywotność pasów klinowych. Pancerze lub szczęki w większych kruszarkach są wieloczęściowe. Zużyte części można wymienić bez ciężkiego dźwigu. 10

11 koszty, wysoka wydajność Wały dużej średnicy są produkowane z utwardzanych odkuwek chrom-wanadowych. Istnieje możliwość automatycznego smarowania. Szczęki o dużej zawartości manganu można obracać, co wydłuża ich żywotność. Elastyczne ułożenie kruszarek na silentblokach znacznie obniża siły działające na fundamenty. KRUSZENIE koło zamachowe wał mimośrodowy pancerze boczne szczęka nieruchoma przednie czoło urządzenie zabezpieczające wahadło ściana boczna czoło tylne urządzenie nastawiające płyta podporowa panew szczęka ruchoma Wahadło jest sztywnym odlewem Analiza obliczeniowa wahadła kruszarki szczękowej. Posuwy w modelu przestrzennym. Kruszarka szczękowa DCJ 1031 w gąsienicowej jednostce kruszącej Sklad granulometryczny produktu szczelina (mm) przesiew (%) otwór sita kwadratowego (mm) 11

12 Kruszarki szczękowe DCJ i DCD niskie KRUSZENIE Kruszarka szczękowa DCJ 1038 kruszenie bazaltu. Główne wymiary kruszarek szczękowych DCJ typ otwór wejściowy A B C mm mm mm mm DCJ x DCJ x x DCJ x DCJ x DCJ x DCJ x DCJ x DCJ x Główne parametry techniczne kruszarek szczękowych DCJ typ otwór wejściowy szczelina wydajność silnik el. Kruszarka szczękowa DCJ 1021 kruszenie bazaltu. mm mm t/h kw DCJ x DCJ x x DCJ x DCJ x DCJ x DCJ x DCJ x DCJ x Wielkość dopuszczalnej minimalnej szczeliny zależy od wytrzymałości i twardości kruszonego materiału i należy ją konsultować z producentem. Podane wydajności dotyczą bardzo dobrze kruszącego się materiału. Kruszarka szczękowa DCJ 1038 kruszenie wapienia PSP Engineering dostarcza kruszarki szczękowe DCJ i DCD wbudowane w stacjonarnych liniach lub wbudowane do amojezdnych i ruchomych jednostek, umieszczone na konstrukcji stalowej lub jako samodzielne maszyny. Kontenerowa jednostka krusząca z kruszarką DCJ 1032 Kontenerowa jednostka krusząca z kruszarką DCJ

13 koszty, wysoka wydajność KRUSZENIE Główne wymiary kruszarek szczękowych DCD typ otwór wejściowy A B C mm mm mm mm DCD x400 (540x400R) DCD x500 (700x500R) DCD x DCD x700R DCD x DCD x800R DCD x DCD x DCD x Kruszarka szczękowa DCJ 4706 kruszenie granodiorytu Główne parametry techniczne kruszarek szczękowych DCD typ otwór wejściowy szczelina wydajność silnik el. mm mm t/h kw DCD x x400R DCD x x500R DCD x DCD x700R DCD x DCD x800R DCD x DCD x DCD x Kruszarka szczękowa DCJ 1039 kruszenie rudy srebra Wielkość dopuszczalnej minimalnej szczeliny zależy od wytrzymałości i twardości kruszonego materiału i można ją konsultować z producentem. Podane wydajności są orientacyjne i zależą od właściwości i składu kruszonego materiału. Kruszarka szczękowa DCJ 1039 kruszenie dolomitu Gąsienicowa jednostka krusząca z kruszarką DCJ 1031 Ruchoma jednostka krusząca z kruszarką DCJ

14 Kruszarki stożkowe KDC obniżanie KRUSZENIE PSP Engineering nowo opracował szereg konstrukcyjnie zwartych kruszarek stożkowych KDC, który jest innowacją starszych kruszarek KDH. Na naszym stanowisku badawczym i w produkcji kruszarki KDC osiągają wysokie parametry z niskimi kosztami eksploatacji, wysoką niezawodnością i łatwym utrzymaniem i obsługą. Wydajność kruszarek KDC waha się od kilkudziesięciu do 800 ton kruszonego materiału na godzinę. Każda wielkość kruszarki jest dostarczana w kilku wariantach z danymi wymiarami otworu wejściowego. Kruszarki posiadają urządzenie hydrauliczne, które umożliwia łatwe nastawienie szczeliny wyjściowej i łatwe opróżnienie komory kruszenia po zatkaniu. Wyposażenie wewnętrzne kruszarki chroni maszynę przed przeciążeniem lub w przypadku dostania się do niej niemożliwego do skruszenia przedmiotu. Hydrauliczne kruszarki stożkowe KDC są przeznaczone do sekundarnego i tercjalnego kruszenia twardych, ściernych, nie lepkich materiałów o wytrzymałości na ściskanie 400 MPa typu krzemienia, granitu lub bazaltu. Kruszarki KDC są normalnie dostarczane ze wspólną ramą i napędem ułożonym na gumowych sprężynach, które redukują obciążenie dynamiczne konstrukcji nośnej pod kruszarką. Kruszarka stożkowa KDC 32 FP kruszenie żwiru. Analiza obliczeniowa kruszarki stożkowej KDC. Model metody elementów skończonych (element skorupy) Podstawowa charakterystyka typoszeregu kruszarek KDC: wysoka niezawodność niskie koszty eksploatacji i utrzymania masywna konstrukcja wysoki stopień rozdrobnienia łatwe utrzymanie łatwa obsługa duża liczba wariantów łatwe nastawienie szczeliny łatwe opróżnianie komory kruszenia po zatkaniu optymalna geometria komory kruszenia łatwe włączenie kruszarki do automatycznych linii zdalne sterowanie pracy przez Internet wysoka jakość produktu finalnego (granulometria i wartość kształtu) elementy kruszące z wysoką zawartością manganu masywny główny wał ze stali chromwanadowej automatyczna praca przekładnia stożkowa ze spiralnymi zębami Analiza obliczeniowa stożka z wałem do kruszarki stożkowej KDC. Naprężenia w modelu przestrzennym. Analiza obliczeniowa kruszarki stożkowej KDC Przemieszczenia w modelu przestrzennym. Ekran komputera sterującego Kruszarki KDC posiadają układ sterowania COMPACT. COMPACT ułatwia pracę i umożliwia maksymalne wykorzystanie wydajności kruszarki. Jest w stanie zmieniać parametry on-line, poprawiać jakość produktu i śledzić parametry robocze takie, jak ciśnienie w układzie hydraulicznym, pobór mocy napędu, wielkość szczeliny wyjściowej i temperaturę oleju smarowniczego. Układ sterowania na bieżąco analizuje te wielkości i w zależności od ich wielkości optymalizuje pracę kruszarki. Stany awaryjne są śledzone i rejestrowane. Montaż kruszarek stożkowych Model 3D stojanu i skrzyni kruszarki KDC 14

15 kosztów kosztów trwa KRUSZENIE lej wsypowy łożysko górne stożek kruszący płaszcz kruszący skrzynia płaszcza łożysko oporowe cylinder hydrauliczny wał główny tuleja mimośrodowa przekładnia zębata wał napędowy KDC 35FP kruszenie muskowitu Skład granulometryczny produktu średnio trudnego do kruszenia materiału szczelina [mm] przesiew (%) otwór sita kwadratowego [mm] 15

16 Kruszarki stożkowe KDC obniżanie KRUSZENIE Komora kruszenia kruszarki sekundarnej Stała komora kruszenia kruszarki stożkowej KDC Kruszarki stożkowe KDC mają nowoczesne komory kruszenia, które utrzymują parametry produktu finalnego. Komora kruszenia ma zakrzywiony kształt i pionową strefę otworu wyjściowego, który jest stały przez cały czas trwania żywotności elementów kruszących. Takie wykonanie zapewnia stałą wysoką wydajność bez zmieniających się parametrów produktu. Elementy kruszące, oprócz KDC 26xx i 36xx nie są podlewane kitem i można je łatwo i szybko wymienić. Nie stosowanie masy do zalewania skraca czas przestoju maszyny i zmniejsza zależności od warunków klimatycznych. Jest możliwa wymiana zużytych elementów kruszących na mrozie poza ogrzewanym pomieszczeniem. Kołnierze na płaszczach kruszących można wykorzystywać wielokrotnie. Oddzielne kołnierze poza tym poprawiają osadzenie płaszcza kruszącego na całej wysokości płaszcza. Wielkości otworów wejściowych kruszarek tercjalnych odpowiadają przesiewaniu kruszywa według szeregu sit 32, 63, 90, 120 i 150 mm. Kształt komory kruszenia w sekundarnych lub tercjalnych kruszarkach KDC przynoszą wyższą jakość produktu końcowego i niższe koszty eksploatacji dzięki mniejszemu zużyciu elementów kruszących. Komora kruszenia kruszarki tercjalnej Kruszarka stożkowa KDC 33GP kruszenie rogowca. Kruszarka stożkowa KDC 36GP kruszenie bazaltu 16 Główne parametry techniczne kruszarek sekundarnych KDC maks. kawałkowatość typ szczelina na wejściu* wydajność silnik el. mm mm t/h kw KDC 22 HP KDC 23 VP KDC 23 HP KDC 25 EP KDC 25 VP KDC 25 HP KDC 26 VP KDC 26 HP KDC 26 SH Główne parametry techniczne kruszarek tercjalnych KDC maks. kawałkowatość typ szczelina na wejściu* wydajność silnik el. mm mm t/h kw KDC 32 SP KDC 32 JP KDC 32 FP KDC 33 SP KDC 33 JP KDC 33 GP KDC 33 FP KDC 35 SP KDC 35 JP KDC 35 GP KDC 35 FP KDC 36 SP KDC 36 JP KDC 36 GP KDC 36 FP * Maks. wielkość bryły na wejściu wynosi % otworu wejściowego definiowanego kwadratowym sitem. Podane wydajności i wielkości minimalnej szczeliny są informacyjne i zależą od właściwości i składu kruszonego materiału i sposobu podawania.

17 kosztów eksploatacja trwa KRUSZENIE kontener kruszarka schody szafka rozdzielcza silnik elektryczny pomost komputer sterujący stacja olejowa zsuwnia na taśmociąg rama nośna Kruszarka stożkowa KDC 35 GP kruszenie andezytu Przenośna konstrukcja stalowa na płozach Główne wymiary kruszarek sekundarnych KDC typ A B C mm mm mm KDC 22xx 3300 x KDC 23xx 4520 x KDC 25 EP 4555 x KDC 25xx 4555 x KDC 26xx 5280 x Kruszarka stożkowa KDC 33 JP kruszenie spillitu Główne wymiary kruszarek tercjalnych KDC typ A B C mm mm mm KDC 32xx 3300 x KDC 33xx 4520 x KDC 35xx 4555 x KDC 36xx 5280 x Kruszarki stożkowe KDC 35 FP i KDC 23 HP kruszenie muskowitu Kruszenie tercjalne z KDC 32 JP Kruszarka stożkowa KDC 33 FP kruszenie granitu Kruszarka stożkowa KDC 32 SP kruszenie wydobywanego żwiru 17

18 Kruszarki udarowe KRUSZENIE PSP Engineering produkuje i dostarcza kruszarki udarowe z poziomym i pionowym wałem wirnika, stosowane na wstępnym, sekundarnym i tercjalnym stopniu kruszenia i do recyklingu materiałów budowlanych. Nadają się też do jednostopniowego przygotowania materiału w cementowniach. Materiał rozbija się za pomocą rotujących listew i przez uderzanie w nieruchome płyty. Kruszarki udarowe są produkowane w typoszeregach wielkości o wydajności od kilku ton do t/h. Do największych zalet kruszarek udarowych należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania hydrauliczne otwieranie skrzyni kruszarki w celu ułatwienia wymiany narzędzi roboczych i regulacji wykorzystanie listew kruszących w 40% całkowitego ciężaru, co obniża koszty eksploatacji szybka wymiana listew dzięki prostemu systemowi mocowania łatwa obsługa i utrzymanie wydajność kruszarki nie zmianie się w miarę zużycia listew zastosowanie materiałów o wysokiej odporności na ścieranie w głównych elementach kruszących wysoka wydajność wysoki stopień rozdrobnienia, wyższy od innych typów kruszarek doskonały indeks kształtu (b i3 < 20%) Kruszarka udarowa 1000 t/h kruszenie surowca do produkcji cementu. Kruszarka udarowa 150t/h kruszenie dolomitu Wstępne i sekundarne kruszarki udarowe ODH i ODN Kruszarki udarowe ODN są stosowane do wstępnego kruszenia średnio twardych materiałów takich, jak wapień o podatności na obijanie większej, niż 30%. Zazwyczaj do jednostopniowego kruszenia w cementowniach, gdzie do mielenia surowca są stosowane młyny pionowe. Ze względu na wielkość brył na wejściu (do 1,5 m 3 ) kruszarki posiadają płytę trącą dodatkowo kruszącą umieszczoną Główne parametry techniczne wstępnych kruszarek udarowych ODN pod wirnikiem. Płyta dodatkowego kruszenia kalibruje wielkość produktu na wyjściu. Można również zastosować do kruszenia recyklowanych materiałów. Kruszarki sekundarne ODN i ODH są stosowane w drugich lub trzecich grupach kruszenia do średnio twardych i twardych materiałów. Ze względu na kruszenie twardszych materiałów kruszarki ODH posiadają wirniki z nieruchomym mocowaniem listew. typ wymiary otworu wejściowego wejściu wydajność silnik el. mm m 3 mm t/h kw ODH x 600x670 0, ODH x 600x1000 0, ODH x 600x1324 0, ODH x 760x1000 0, ODH x 7 60x1324 0, ODH x 970x1324 0, ODH x 970x1655 0, ODH x 1250x1655 0, ODH x 1250x2310 0, ODH x 1570x2310 1, ODH x 1570x2966 1, ODH x 2000x2966 1, Główne parametry techniczne sekundarnych kruszarek udarowych ODN typ wymiary otworu wejściowego wejściu wydajność silnik el. 18 mm mm t/h kw ODH x 400x ODH x 400x ODH x 400x ODH x 550x ODH x 550x ODH x 550x ODH x 640x ODH x 850x ODH x 850x ODN x ODN x ODN x ODN x Kruszarki ODH mogą być produkowane w wykonaniu dwupłytowym lub trzypłytowym, numer na pozycji X oznacza liczę płyt kruszących. Podane wydajności są informacyjne i zależą od właściwości i składu kruszonego materiału oraz sposobu podawania.

19 KRUSZENIE Główne wymiary kruszarek ODN typ A B C D mm mm mm mm ODH 0907-xx ODH 0910-xx ODH 0913-xx ODH 1110-xx ODH 1113-xx ODH 1116-xx ODH 1313-xx ODH 1316-xx ODH 1616-xx ODH 1623-xx ODH x ODH x ODH x ODN ODN ODN ODN Kruszarka udarowa 700 t/h kruszenie surowca Kruszarka udarowa ODH 1623 przekrój Skład granulometryczny produktu wstępne kruszarki udarowe pozostałość na sicie [%] sekundarne kruszarki udarowe otwór sita kwadratowego [mm] Kruszarka udarowa ODH 1623 model 3D Obszar między krzywymi charakteryzuje zdolność kruszenia maszyn w zależności od wielkości i rodzaju kruszonego materiału oraz nastawienia. 19

20 Kruszarki udarowe KRUSZENIE Sekundarne kruszarki udarowe ODX Kruszarki udarowe ODX są stosowane do kruszenia twardych materiałów takich, jak żwir, piasek, fonolit, morawski muskowit, bazalt i granit. Główne parametry techniczne kruszarek udarowych ODX typ wymiary otworu wejściowego wejście wydajność wysokość szerokość długość kruszarki kruszarki kruszarki silnik el. mm mm t/h mm mm mm kw ODX x ODX x ODX x ODX x Uziarnienie produktu: 0-25mm: 85% 0-40mm: 99% Kruszarka udarowa ODJ 1122 kruszenie wapienia Tercjalne kruszarki udarowe ODJ Tercjalne kruszarki udarowe ODJ są stosowane do finalnych stopni kruszenia średnio twardych lub twardych materiałów, gdzie jest wymagane większe rozdrobnienie produktu końcowego. Materiał jest kruszony za pomocą rotujących listew i rozbija się uderzając w nieruchome płyty. Rewersyjne kruszarki ODJ posiadają pionowe wejście materiału bezpośrednio do wirnika i obustronną płytę udarową sięgającą pod wirnik. Zaletą tego rozwiązania jest, że indeks kształtu jest bardzo dobry (b i3 < 20%) a stopień rozdrobnienia na poszczególnych stopniach kruszenia jest wysoki. Produkt końcowy, który powstał w wyniku destrukcji wzdłuż powierzchni rozszczepienia, zawiera minimum pęknięć bez naprężeń szczątkowych. Przekrój kruszarki udarowej ODX. Główne parametry techniczne kruszarek udarowych ODJ typ wymiary otworu wysokość szerokość długość wejściowego * wejście wydajność kruszarki kruszarki kruszarki silnik el. mm mm t/h mm mm mm kw ODJ x640 50**/125*** ODJ x990 50**/125*** ODJ x **/125*** * Przesiew sitem kwadratowym Uziarnienie produktu: do: 5 mm: ** 85 % *** 55 % Przekrój kruszarki udarowej ODJ. 20

21 Kruszarki udarowe do recyklingu ODR Kruszarki udarowe do recyklingu ODR są przeznaczone do przerobu materiałów wtórnych, np. gruzu, betonu, betonu zbrojonego i nawierzchni asfaltowych jezdni. Kruszarki ODR są dostosowane do jednostopniowego kruszenia z dużym ziarnem na wejściu. Kruszarki ODR można stosować również w urządzeniach do przerobu średnio twardych i twardych materiałów. Płyta do dodatkowego kruszenia w dolnej części. kruszarki kalibruje wielkość wyjściowego produktu. W takich przypadkach wielkość materiału na wejściu dostosowuje. Wiele wariantów rozwiązania konstrukcyjnego kruszarek ODR umożliwia eksploatację na stopniach kruszenia z miękkim materiałem. Konstrukcja kruszarki jest dostosowana do umieszczenia na podwoziu kołowym do ruchomych linii. Ostatnio rozszerza się stosowanie recyklowanych materiałów. Kruszarki udarowe są często stosowane do przerobu wysokiej jakości produktów o gwarantowanych właściwościach. Zaletą konstrukcji kruszarek ODR jest wysoki stopień uzysku drobniejszych frakcji (< 45 mm) z doskonałą wartością kształtu (b i3 < 20 %). Produkt końcowy, który powstał w wyniku destrukcji wzdłuż naturalnych powierzchni rozszczepienia, zawiera minimum pęknięć bez naprężeń szczątkowych. KRUSZENIE Gąsienicowa samojezdna linia z kruszarką ODR Główne parametry techniczne kruszarek udarowych ODR typ wymiary otworu wejściowego wejście wydajność wysokość kruszarki szerokość kruszarki długość kruszarki silnik el. mm m 3 mm t/h mm mm mm kw ODR x680 0, ODR x1030 0, ODR x1330 0, (160) Otwarta skrzynia kruszarki ODR 1051 Uziarnienie produktu na wejściu asfalt gruz beton piasek żwirowy* 0-45 mm 0-40 mm 0-30 mm 0-45 mm 95% 99% 99% 95% * wejście do 200 mm Podane wydajności są informacyjne i zależą od właściwości i składu kruszonego materiału oraz sposobu podawania. Wirnik posiada umocowane listwy umożliwiające obrócenie. Na wejściu do kruszarki jest hydraulicznie obsługiwana klapka do uwalniania zaklinowanego materiału. Na ilustracjach są podane przykłady aplikacji kruszarek ODR w jednostkach samojezdnych i ruchomych wyposażonych w wibracyjny zasilacz przesiewający VTP 1000x3000 do odsiewania drobnych frakcji przed podaniem do kruszarki. Do nawożenia leja wsypowego stosuje się ładowarkę kołową lub przenośnik taśmowy. Ruchoma jednostka krusząca z kruszarką udarową ODR Przekrój kruszarki ODR 21

22 Pionowe kruszarki udarowe ODV KRUSZENIE Pionowe kruszarki udarowe ODV są stosowane do produkcji kamiennych kruszyw zawierających dużo kubicznych ziaren i gdzie jest wymagany wysoki uzysk małej frakcji (0-4 mm). Kruszarki ODV są stosowane na ostatnich stopniach kruszenia jako tzw. kubizery i wstępnie kruszą przygotowane frakcje i poprawiają indeks kształtu. Można uzyskać obniżenie zawartości nieprawidłowych ziaren z 45 % na 15 % lub z 70 % na 20 % i ewentualnie większe w zależności od właściwości kruszonego materiału w kombinacji z prędkością obwodową wirnika. Zazwyczaj im wyższa jest prędkość wirnika, tym mniejsza ilość nieprawidłowych ziaren. Kruszarki ODV można stosować do przerobu szerokiego spektrum materiałów twardych i miękkich, ściernych i nie ściernych. Kruszarka jest wykonana z materiałów o wysokiej odporności na ścieranie. Znaczny nacisk jest kładziony na wykonanie, aby było możliwa wzajemna zamiana części bez użycia urządzeń podnośnikowych. Konstrukcja kruszarki wydłuża żywotność dzięki ograniczeniu kontaktu kruszonego materiału z pancerzem komory kruszenia. Do największych zalet pionowych kruszarek udarowych ODV należy: Kruszarka udarowa pionowa ODV 1186SM kruszenie spillitu Kruszarka udarowa pionowa ODV 1186S kruszenie andezytu Kruszarka udarowa pionowa ODV 1186M kruszenie żwiru 22 wysoka niezawodność niskie koszty eksploatacji i utrzymania łatwe utrzymanie Opis wirnika Materiał jest doprowadzany do wirnika a siła odśrodkowa wyrzuca go do komory kruszenia. Komora kruszenia jest skonstruowana z następującymi typami ścian: ODV-S - system kamień-kamień ODV-M i ODV-SM - system kamień-metal Kruszarki ODV-S są stosowane na końcowych stopniach linii przerobu, gdzie jest wymagana bardzo dobra wartość kształtu a stopień rozdrobnienia nie przekracza 2. Skład granulometryczny produktów - przykłady Refus pozostałość au tamis na sicie (%) [%] Główne parametry techniczne wysoka odporność na ścieranie głównych elementów kruszących. łatwa wymiana elementów kruszących Kruszarki ODV-M i ODV-SM są stosowane tam, gdzie jest wymagana bardzo dobra wartość kształtu i stopień rozdrobnienia do 5. Regulację skuteczności kruszenia przeprowadza się przez zmianę prędkości obwodowej wirnika przez wymianę napędowego koła pasowego, ew. falownikiem Andezyt Andésite 70 m/s (S) (S) Granite 54 m/s (M) Granite 70 m/s (M) żwir Alluvionnaire 60 m/s (M) 60 m/s (M) żwir Alluvionnaire 60 m/s (M) 60 m/s (M) Maille otwór kwadratowego du tamis carré sita [mm] (mm) typ wejście* prędkość obwodowa maks. długość wirnika wydajność całkowita szerokość całkowita wysokość silnik el. mm m/s t/h mm mm mm kw ODV 1183S/SM ODV 1186S/SM ODV 1186M ODV 1187S/SM ODV 1187M ODV 1188S/SM ODV 1188M * Przesiew sitem kwadratowym Podane wydajności są informacyjne i zależą od właściwości i składu kruszonego materiału i sposobu podawania oraz prędkości obwodowej wirnika.

23 Kruszarki udarowe młotkowe OKD Kruszarki udarowe młotkowe OKD są maszynami o nowoczesnej konstrukcji, które łączą w sobie zalety kruszarek udarowych i młotkowych. Kruszarki OKD są przeważnie przeznaczone do jednostopniowego kruszenia wydobywanego wapienia, dolomitu, kamienia gipsowego, margla wapiennego i innych materiałów o średniej twardości oraz materiałów zawierających lepkie iły i gliny. zazwyczaj w technologii produkcji cementu kruszarki OKD są stosowane tam, gdzie we młynie jest użyty młyn kulowy. KRUSZENIE Do największych zalet młotkowych kruszarek udarowych należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania długa żywotność głównych elementów kruszących wysoka wydajność jednostkowa wysoki stopień rozdrobnienia korzystne jednostkowe zużycie energii korzystne uziarnienie produktu zdolność kruszenia materiałów zawierających lepkie składniki niewrażliwość na przedmioty obce Wirnik kruszarek OKD posiada pokrywające się młotki, które pokrywają całą szerokość roboczą kruszarki. Takie wykonanie, wraz z konstrukcją komory kruszenia, zapewnia wysokie rozdrobnienie i możliwość przerobu materiałów, których w przeszłości nie można było przerabiać. Ruszt jest drugą częścią roboczą komory kruszenia i ogranicza zastosowanie kruszarki ze względu na lepkość materiału. Wirnik jest skonstruowany tak, aby pręty rusztu pełniły rolę bezpiecznika w razie dostania niemożliwego do skruszenia przedmiotu do komory kruszenia. Katastrofalne szkody są minimalizowane w przypadku złamania pręta rusztu. Nie dojdzie do kontaktu kawałków pręta rusztu z rotującymi młotkami, ale wypadają swobodnie do zsuwni umieszczonej pod kruszarką. Kruszarka udarowa młotkowa OKD 1155 kruszenie surowca do produkcji cementu. Rysunek kruszarki udarowej młotkowej OKD 1155 z napędem. Główne parametry techniczne typ wejście prędkość obwodowa wirnika** maks. wydajność długość całkowita szerokość całkowita wysokość silnik el. m 3 mm mm t/h mm mm mm kw OKD , * OKD , * OKD , * OKD , OKD , OKD , pozostałość na sicie [%] Kruszarka udarowa młotkowa OKD 1155 odchylona część skrzyni z rusztem. Skład granulometryczny produktu OKD , OKD OKD , * bezpośredni napęd (na życzenie można dostarczyć z napędem pasowym). ** 90% do 25 mm przy szczelinie rusztu 40 mm. Podane wydajności są informacyjne i zależą od właściwości i składu kruszonego materiału oraz sposobu podawania. otwór kwadratowego sita [mm] Obszar między krzywymi charakteryzuje zdolność kruszenia maszyn w zależności od wielkości i rodzaju kruszonego materiału. 23

24 Kruszarki młotkowe do drobnego i średniego kruszenia KRUSZENIE PSP Engineering dostarcza kruszarki młotkowe do dokładnego i średniego kruszenia miękkich i średnio twardych nie lepkich materiałów, np. wapienia, kamienia gipsowego, łupku, wapna palonego, węgla kamiennego i innych materiałów o podobnych właściwościach. Kruszarki młotkowe różnej wydajności można stosować w cementowniach, gdzie we młynie są zainstalowane młyny kulowe, na liniach odsiarczania i liniach do produkcji mieszanek tynkowych Do największych zalet młotkowych kruszarek należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność Kruszarki do drobnego i średniego kruszenia są skonstruowane do rewersyjnej pracy wirnika i młotków. Rozwiązanie konstrukcyjne komory wejściowej, wirnika z pokrywającymi się młotkami i gładka powierzchnia wirnika korzystnie wpływa na wydajność kruszarki. Konstrukcja skrzyni kruszarki (jej odchylanej części) umożliwia łatwy i szybki dostęp do ważnych części kruszarki podczas utrzymania. długa żywotność głównych elementów kruszących Płyty udarowe można ustawić do zamkniętej lub otwartej trasy kruszenia. Maszyna może być dostarczona z ramą nośną wspólną dla kruszarki i napędu, dzięki czemu skraca się czas instalacji kruszarki. W razie potrzeby minimalizacja wpływów dynamicznych kruszarki na fundamenty ramę można dostarczyć z ułożeniem elastycznym. Kruszarka młotkowa KMR 2145 kruszenie wapienia do odsiarczania Model 3D kruszarki KMR 2142 Model 3D kruszarki KMR 2142 z napędem na wspólnej ramie kotwiącej pozostałość na sicie [%] Kruszarka młotkowa KMR 2145 Skład granulometryczny produktu 24 otwór kwadratowego sita [mm] Obszar między krzywymi charakteryzuje zdolność kruszenia maszyn w zależności od wielkości i rodzaju kruszonego materiału. Główne parametry techniczne typ wejście* Rysunek kruszarki młotkowej KMR 2145 z napędem szczelina ruszta**** wydajność długość całkowita szerokość całkowita wysokość silnik el. mm mm t/h mm mm mm kw KMR 1112** KMR /65*** KMR /110*** KMR /175*** KMR /200*** KMR /250*** KMR /400*** KMR /600*** * przesiew sitem kwadratowym ** nie ma w wykonaniu rewersyjnym *** Wydajność maks. wapień/węgiel **** uziarnienie wyjściowe produktu ponad 95% mniejsze, niż szczelina rusztu Podane wydajności są informacyjne i zależą od właściwości i składu kruszonego materiału oraz sposobu podawania.

25 Kruszarki młotkowe z walcami KDV Kruszarki młotkowe KDV służą do kruszenia lepkich materiałów z wysoką zawartością iłu. Kruszarki KDV są przeznaczone do kruszenia węgla kamiennego i brunatnego o wilgotności do 50 % i składników ilastych o wilgotności do 25 %, surowego kaolinu o wilgotności 25 %, ilastego kamienia gipsowego o wilgotności do 18 % oraz boksytu, surowców do produkcji cegieł i ceramiki białej. Kruszarki KDV istnieją w kompletnym typoszeregu. Mogą być układane na konstrukcji stalowej i ruchomej. Mogą też być ułożone wspólnie z napędem na wspólnej ramie na silentblokach. Kruszarki typu 1130, 1131, 1135, 1137 są skonstruowane jako rewersyjne z napędem bezpośrednim lub przez sprzęgło. Typy 1132, 1133, 1134 są rewersyjne z napędem pasami. Najczęściej kruszarki są stosowane do przygotowania surowca w cementowniach. KRUSZENIE Do największych zalet młotkowych kruszarek KDV należy: wysoka niezawodność wysoka odporność na zalepianie komory niskie koszty eksploatacji i utrzymania kruszenia łatwa obsługa i utrzymanie niewrażliwość na niemożliwe do wysoka wydajność jednostkowa skruszenia przedmioty długa żywotność głównych elementów kruszących Kruszarka młotkowa z walcami KDV 1137 Przekrój kruszarki KDV Główne wymiary typ A B C D E F mm mm mm mm mm mm KDV KDV KDV KDV KDV KDV KDV Główne parametry techniczne Wydajność przy wyjściu 90 % do: typ wejście* energetyczny węgiel brunatny surowce ceramiczne silnik el. 20 mm 30 mm 40 mm 30 mm m 3 mm t/h t/h t/h t/h kw KDV ,01-0, KDV ,03-0, KDV , * KDV , * KDV , * Kruszarka młotkowa z walcami KDV 1134 KDV , KDV , *zależy od właściwości kruszonego surowca Podane wydajności są informacyjne i zależą od właściwości i składu kruszonego materiału oraz sposobu podawania. 25

26 Kruszarki walcowe DVZ i DVR KRUSZENIE Kruszarki walcowe DVZ i DVR są przeważnie przeznaczone do mielenia żużla z kotłów w elektrowniach lub ciepłowniach. Kruszarki DVZ i DVR są instalowane bezpośrednio na przenośnik żużla pod kotłem. Konstrukcja kruszarek może być dostosowana do procesu mokrego i suchego składowania żużla. Kruszarki DVZ i DVR mogą pracować w wilgotnym i zapylonym środowisku. Kruszarki DVZ są to walcowe kruszarki zębate do wstępnego kruszenia żużla z wielkością materiału na wejściu do 30 mm. Kruszarki DVR posiadają gładkie lub rowkowane walce do produkcji produktu końcowego do 5 mm. Do największych zalet kruszarek walcowych DVZ i DVR należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania łatwa obsługa i utrzymanie długa żywotność głównych elementów kruszących wysoka wydajność jednostkowa Opis działania W zależności od wielkości ziarna na wyjściu końcowego produktu materiał przechodzi przez kruszarkę, gdzie jest rozdrabniany między obracającymi się walcami lub walcami z grzebieniami kruszącymi. Kruszarki DVZ i DVR łącznie z napędem są umieszczone na ruchomym podwoziu. Główne części są dostępne, co umożliwia łatwą instalację i demontaż. Kruszarka jest elektronicznie chroniona przed przeciążeniem po dostaniu się niemożliwego do skruszenia przedmiotu. Kruszarkę można wyposażyć w sprzęgło bezpieczeństwa i automatyczny układ smarowania. Kruszarka walcowa DVZ 50 kruszenie żużla w elektrowni pozostałość na sicie [%] Granice granulometrii DVZ, DVR 0, ,1 0, otwór kwadratowego sita [mm] Obszar między krzywymi charakteryzuje zdolność kruszenia maszyn w zależności od wielkości i rodzaju kruszonego materiału. 26 Główne wymiary typ A B C D E mm mm mm mm mm DVZ DVZ DVZ DVR DVR Główne parametry techniczne typ wejście maks. wydajność silnik el. mm t/h kw DVZ x250x DVZ x400x DVZ x400x DVR x100x x7,5 DVR x100x x7,5 Podane wydajności są informacyjne i zależą od właściwości i składu kruszonego materiału oraz sposobu podawania.

27 Przesiewacze rezonansowe RT Przesiewacze rezonansowe RT są stosowane do końcowego przesiewania na 3-4 frakcje. Na wejściu górnej skrzyni jest umieszczony lej wsypowy z pełnym dnem, który chroni górną powierzchnię przesiewania przed zużyciem od spadającego materiału. Górna i dolna powierzchnia przesiewania jest łatwo dostępna do kontroli lub wymiany. Przesiewacze rezonansowe RT nadają się do przesiewania na sucho i przesiewania ze skrapianiem. PRZESIEWANIE Do największych zalet przesiewaczy rezonansowych RT należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie niska wysokość konstrukcyjna Podstawowa charakterystyka przesiewaczy rezonansowych RT: Skrzynie przesiewacza wibrują samodzielnie, wzajemnie przeciwko sobie. Są wzajemnie połączone za pomocą gumowych sprężyn i ramion wahadłowych, które są obrotowo ułożone na wspornikach. Konstrukcja nośna spoczywa na sprężynach gumowych połączonych z ramą nośną. na powierzchniach sitowych są stosowane tradycyjne sita stalowe lub perforowane blachy. Możliwe jest też stosowanie specjalnych sit, np. z powierzchniami gumowymi. Wymiana jest prosta, ponieważ powierzchnie przesiewania są umocowane na samodzielnych wyjmowanych ramach. Przesiewacze rezonansowe działają na zasadzie rezonansu drgań dwóch oscylujących ram połączonych sprężynami. Dwie oscylujące ramy, odpowiednio umocowane w neutralnym punkcie, stanowią wyważony system z minimalnym dynamicznym wpływem na fundamenty. Częstotliwość robocza przesiewaczy RT podczas rozruchu lub zatrzymywania jest podkrytyczna. Przesiewacz rezonansowy RT 2087/2 przesiewanie morawskiego muskowitu. Główne parametry techniczne typ szerokość x długość powierzchni przesiewania liczba powierzchni przesiewania wejście granice przesiewania maks. wydajność silnik el. mm pcs mm mm t/h kw RT x * 120 5,5-11 RT x * 160 5,5-11 RT x * RT x * RT 2459 i x * Długości w interwałach co 1000 mm Nachylenie przesiewaczy 0 Amplituda drgań 6 12 mm Częstotliwość drgań Hz Podane parametry są informacyjne i zależą od właściwości i składu materiału oraz ok. sit. Przesiewacz rezonansowy RT 2087/2 w zakładzie produkcyjnym Przesiewacz rezonansowy RT 1357/2 do przesiewania andezytu 27

28 Przesiewacze wibracyjne EDT-N i EDT-2N PRZESIEWANIE Przesiewacze wibracyjne EDT-N i EDT-2N służą do końcowego sortowania nie lepkich, ziarnistych materiałów na dwie do czterech frakcji. Przesiewacze mogą posiadać blok równomiernego hamowania silnika elektrycznego dla ograniczenia drgań podczas zatrzymywania żp wyłączeniu przesiewacza. Równomierne hamowanie umożliwia znaczne przyspieszenie przejścia przez strefę krytyczną i dzięki temu eliminuje niekorzystny wpływ rezonansu podczas rozruchu i zatrzymywania. Przesiewacze są dostarczane samodzielnie lub jako jednostki przenośne. Do największych zalet przesiewaczy wibracyjnych rezonansowych EDT-N i EDT-2N należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie niska wysokość konstrukcyjna poziome ułożenie EDT-2N Przesiewacz wibracyjny EDT-2N 1030/2 przesiewanie wapienia Przesiewacz wibracyjny EDT-N 2050/3 przesiewanie spilitu Podstawowa charakterystyka przesiewaczy EDT-N z nie ukierunkowanymi i EDT-2N z ukierunkowanymi eliptycznymi drganiami: Przesiewacze EDT-N i EDT-2N zastępują dotychczasowe przesiewacze SVT i VVT. Przesiewacze EDT-N i EDT-2N łączą w sobie zalety ruchu obrotowego i linearnego wibracyjnego. Są stosowane do końcowego przesiewania nie lepkich, ziarnistych materiałów na sucho i ze skrapianiem. Przesiewacze EDT-N i EDT-2N minimalizują koszty eksploatacji dzięki temu, że części i części zamienne są unifikowane. Poziomy układ zmniejsza wymagania w zakresie miejsca. Nastawny kąt ruchu oscylacyjnego i kształt eliptycznego drgania. Skrzynia przesiewacza jest przykręcana wejście i chroni wejściową część górnej powierzchni przesiewania przed zużyciem w wyniku spadania materiału z leja wsypowego. Możliwość zmiany liczby powierzchni przesiewania 1, 2 lub 3. Powierzchnie przesiewania są umocowane w skrzyni za pomocą listew napinających i składają się z kilku części (moduł długości wynosi 1 m). Oprócz zwykłych sit stalowych i perforowanych blach można stosować specjalne metalowe i niemetalowe sita. Otwory kontrolne i montażowe w bocznych ścianach skrzyni służą do umieszczenia kratek do spryskiwania i kontroli sit oraz ułatwiają dostęp podczas wymiany zużytych sit. Otwory te można zakryć zaślepkami. Przesiewacze są ułożone na sprężystych podporach umożliwiających nastawienie pochylenia przesiewacza według wymagań technologicznych przesiewanego materiału. Kruszarki posiadają ogranicznik drgań podczas rozruchu i zatrzymywania maszyny. Na życzenie dostarczamy również elektryczne hamowanie. Przesiewacze o szerokości 500 do 1000 mm: Wibracyjny ruch jest wzbudzany przez elektryczne wibratory Przesiewacze o szerokości 1200 do 2400 mm są wzbudzane przez mimośrodowe blokowe wzbudnice przez sprzęgła elastycznepołączone z silnikami elektrycznymi. Wypadkowy ruch wibracyjny jest w przybliżeniu eliptyczny. Przesiewacz wibracyjny EDT-2N 2050/2 przesiewanie skalenia Przesiewacz wibracyjny EDT-2N 2050/3 przesiewanie żwiru Przesiewacz wibracyjny EDT-N 2050/2 przesiewanie andezytu 28

29 Jednostka przesiewająca z przesiewaczem wibracyjnym EDT-2N PRZESIEWANIE vibrator silnik elektryczny pomost przesiewacz EDT-2N elektryczna szafka rozdzielcza z urządzeniem sterowniczym rama nośna zsuwnie pozostałości na sicie zsuwnie pozostałości na sicie zsuwnia podsitowa płozy Przesiewacz wibracyjny EDT-2N 2050/2 przesiewanie skalenia Główne parametry techniczne typ szerokość x długość powierzchni przesiewania liczba pow. przesiewania wejście granice przesiewania maks. wydajność silnik el. mm pcs mm mm t/h kw EDT-N x ,1 100 EDT-N x ,5 2,5 EDT-N x EDT-N x ,5 EDT-N x ,5 EDT-N x ,5 7,5 EDT-N x ,5 EDT-N x , EDT-N x ,5 EDT-N x ,5 11 EDT-N x Nachylenie przesiewaczy Amplituda drgań 3 5 mm Częstotliwość drgań Hz Podane parametry są informacyjne i zależą od właściwości i składu materiału oraz ok. sit. Przesiewacz wibracyjny EDT-N 1640/3 przesiewanie granitu Główne parametry techniczne typ szerokość x długość powierzchni przesiewania liczba pow. przesiewania wejście granice przesiewania maks. wydajność silnik el. mm pcs mm mm t/h kw EDT-2N x x4,5 EDT-2N x x7,5 EDT-2N x x7, EDT-2N x x11 EDT-2N x x15 Nachylenie przesiewaczy 0-10 Amplituda drgań 3 5 mm Częstotliwość drgań Hz Podane parametry są informacyjne i zależą od właściwości i składu materiału oraz ok. sit. Przesiewacz wibracyjny EDT-2N 2160/2 29

30 Przesiewacze wibracyjne KDT PRZESIEWANIE Przesiewacze wibracyjne KDT są przeznaczone do przesiewania nie lepkich, ziarnistych materiałów. Nadają się szczególnie do finalnego przesiewania materiałów z gorszą wartością kształtu ze skłonnością do klinowania się. W niektórych przypadkach przesiewacze KDT są lepszym rozwiązaniem dzięki ich mniejszemu ciężarowi i mniejszym wymiarom, niż duże i ciężkie przesiewacze rezonansowe RT Mają większą wydajność i umożliwiają przesiewanie wielu frakcji. Przesiewacze wibracyjne KDT są przeznaczone do przesiewania ziarna na wejściu na 3 do 5 frakcji. Jednostkę przesiewającą można umieścić na betonowym fundamencie, panelach lub utwardzonym podłożu o odpowiedniej nośności. Jednostka nie musi być kotwiona. Przesiewacze mogą posiadać jednostkę sterującą a na życzenie blok hamowania prądem stałym silnika elektrycznego w celu ograniczenia drgań podczas zatrzymywania po wyłączeniu przesiewacza. Przesiewacze są dostarczane samodzielnie lub jako przenośne jednostki. Do największych zalet przesiewaczy wibracyjnych KDT należy: wysoka niezawodność wysoka wydajność niskie koszty eksploatacji łatwa obsługa łatwa wymiana zużytych części łatwe utrzymanie Przesiewacz wibracyjny KDT 1650/3 przesiewanie żwiru Przesiewacz wibracyjny KDT 2050/3 przesiewanie żwiru Podstawowa charakterystyka przesiewaczy KDT Układ powierzchni przesiewania jest 2, 2,5, 3, 3,5 i 4. Przesiewacze 2,5- powierzchniowe lub 3,5-powierzchniowe są szczególnie przydatne do przesiewania na 4-5 frakcji. Ciężar całkowity i wysokość jest mniejsza, niż przesiewacza 3- powierzchniowego lub 4-powierzchniowego. Układ ten wymaga mniej miejsca i wysokości a cena jest niższa. Powierzchnie przesiewania są umocowane w skrzyni za pomocą listew napinających i składają się z kilku części dla ułatwienia montażu. (moduł długości wynosi 1 m). Napinanie powierzchni przesiewania jest poprzeczne. Oprócz zwykłych sit stalowych i perforowanych blach można stosować specjalne metalowe i niemetalowe sita. Skrzynia przesiewacza jest przykręcana, na wejście jest przykręcony lej wsypowy i chroni wejściową część górnej powierzchni przesiewania przed zużyciem i rozkłada materiał na całej szerokości przesiewacza. Otwory kontrolne i montażowe w ścianach bocznych skrzyni służą do umieszczenia kratek do spryskiwania podczas przesiewania na mokro i kontroli sit oraz ułatwiają dostęp podczas wymiany zużytych sit. Otwory te można zakryć zaślepkami. Przesiewacze są ułożone na sprężystych podporach umożliwiających nastawienie pochylenia przesiewacza według wymagań technologicznych przesiewanego materiału. Kruszarki posiadają ogranicznik drgań podczas rozruchu i zatrzymywania. Na życzenie można dostarczyć hamowanie elektryczne. Przesiewacze o szerokości 1300 do 2400 mm są wzbudzane przez mimośrodowe wzbudnice na sprzęgłach elastycznych umieszczone w środku ciężkości przesiewacza. Wypadkowy ruch wibracyjny jest w przybliżeniu okrężny. Główne parametry techniczne typ szerokość x długość powierzchni przesiewania liczba pow. przesiewania wejście granice przesiewania maks. wydajność silnik el. Przesiewacz wibracyjny KDT 1650/3 powierzchnia przesiewania z sitami PU mm pcs mm mm t/h kw KDT x ,5 11 KDT x KDT x KDT x ,5 KDT x ,5 KDT x KDT x Nachylenie przesiewaczy Amplituda drgań 3 5 mm Częstotliwość drgań Hz Podane parametry są informacyjne i zależą od właściwości i składu materiału oraz ok. sit. 30

31 Przenośna jednostka przesiewająca z przesiewaczem wibracyjnym KDT PRZESIEWANIE przesiewacz KDT silnik elektryczny zsuwnia podsitowa rama nośna płozy ruchoma zsuwnia pomost zsuwnie pozostałości na sicie elektryczna szafka rozdzielcza z urządzeniem sterowniczym Przesiewacz wibracyjny KDT 2050/2 przesiewanie granitu Przesiewacz wibracyjny KDT 1650/3 przesiewanie żwiru Przesiewacz wibracyjny KDT 1650/3 przesiewanie żwiru Przesiewacz wibracyjny KDT 1650/4 w produkcji Przesiewacz wibracyjny KDT 2050/2 przesiewanie andezytu Przesiewacz wibracyjny KDT 2050/2 przesiewanie granitu 31

32 Przesiewacze wstępne HT PRZESIEWANIE Przesiewacze wstępne HT są przeznaczone do sekundarnego przesiewania gruboziarnistego, rozdrobnionego wstępnie materiału, na 2 do 3 frakcji. Przesiewacze wstępne mogą być dostarczane samodzielnie lub jako jednostki przenośne. Jednostkę przesiewającą można umieścić na fundamencie betonowym, panelach lub utwardzonym podłożu o odpowiedniej nośności. Jednostka nie musi być kotwiona. Do największych zalet przesiewaczy wstępnych HT należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie Podstawowa charakterystyka przesiewaczy wstępnych HT Przesiewacz wstępny HT 2045/2 w produkcji z sitami gumowymi i PU Powierzchnie przesiewania przesiewaczy HT są umocowane na samodzielnych wyjmowanych ramach przesiewających. Górna powierzchnia przesiewania może być wykonana z blachy perforowanej dla wydłużenia żywotności. Dolna powierzchnia jest z blachy perforowanej lub siatki, sit gumowych lub PU, w zależności od wielkości oka i parametrów wydajności. Przesiewacze wstępne HT są konstruowane jako dwupowierzchniowe, mogą jednak pracować jako jednopowierzchniowe. Skrzynia przesiewacza HT ma masywną konstrukcję ze ścianami bocznymi wzmocnionymi pancerzami dla wydłużenia żywotności skrzyni oraz osłonę przeciwpyłową. Przesiewacze wstępne HT wykonują w przybliżeniu okrężny ruch wibracyjny, który zadaje wał mimośrodowy umieszczony w środku ciężkości skrzyni przesiewacza. Przesiewacze wstępne HT są ułożone na sprężystych podporach lub zawieszone na elastycznie ułożonych wieszakach. Podpory i wieszaki umożliwiają zmianę nachylenia według wymagań technologicznych. Przesiewacze wstępne HT są konstruowane jako wyważone Charakteryzuje je minimalne dynamiczne obciążenie fundamentów, dlatego mogą być umieszczone na wyższych piętrach budynku. Przenośna jednostka z przesiewaczem wstępnym HT Przesiewacz wstępny HT 1540/2 przesiewanie andezytu ruchoma zsuwnia rama nośna pomost zsuwnia pozostałości na sicie osłona przeciwpyłowa silnik elektryczny przesiewacz wstępny HT zsuwnia podsitowa płozy Główne parametry techniczne typ szerokość x długość powierzchni przesiewania liczba pow. przesiewania wejście granice przesiewania maks. wydajność silnik el. Przesiewacz wstępny HT 2045/2 przesiewanie spilitu mm pcs mm mm t/h kw HT x HT x HT x Nachylenie przesiewaczy Amplituda drgań 6 mm Częstotliwość drgań 10 14,5 Hz Podane parametry są informacyjne i zależą od właściwości i składu materiału oraz ok. sit. 32

33 Odgliniające przesiewacze wstępne OHT Przesiewacze OHT są przeznaczone do wstępnego przesiewania wydobytego materiału i jego odgliniania przed kruszeniem wstępnym. Dzięki odseparowaniu jednej frakcji materiału przed kruszeniem wstępnym uzyskuje się odciążenie kruszarki wstępnej. Powierzchnie przesiewania pomagają w poprawie pracy kruszarki i zwiększeniu wydajności całej linii. PRZESIEWANIE Do największych zalet odgliniających przesiewaczy wstępnych OHT należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie Podstawowa charakterystyka odgliniających przesiewaczy wstępnych OHT Skrzynia przesiewacza jest skonstruowana na duże obciążenia dużymi bryłami wydobytego materiału Górna powierzchnia przesiewania ma masywną konstrukcję ze wzmocnionej blachy perforowanej lub prętów z kaskadami. Dolna powierzchnia przesiewania służy do odgliniania lub separowania zaglinionej lub zwietrzałej frakcji. Przesiewacz jest napędzany wzbudnicą mimośrodową. Wypadkowy ruch wibracyjny jest okrężny. Przesiewacze są ułożone na sprężystych podporach umożliwiających zmianę nachylenia przesiewacza według wymagań technologicznych. Do rozruchu i zatrzymywania przesiewacze posiadają gumowe ograniczniki wibracji. Przesiewacz wstępny odgliniający OHT 1430 przesiewanie sjenitu Przesiewacz wstępny odgliniający OHT 1430 Główne parametry techniczne typ szerokość x długość powierzchni przesiewania liczba pow. przesiewania maks. objętość ziarna na wejściu wejście granice przesiewania maks. wydajność silnik el. mm pcs m 3 mm mm t/h kw OHT x2500 0, ,5 OHT x3000 0, , OHT x3000 0, OHT x4000 1, ,5 Nachylenie przesiewaczy 20 Amplituda drgań 5 mm Częstotliwość drgań 13 Hz Podane parametry są informacyjne i zależą od właściwości i składu materiału oraz ok. sit. 33

34 Podajniki wibracyjne przesiewające VTP i podajniki VP PODAWANIE Podajniki wibracyjne przesiewające VTP i podajniki VP są przeznaczone do podawania urobku do kruszarek z możliwością częściowego odseparowania drobnej frakcji z materiału podczas podawania. Podajniki VTP i VP mogą być wyposażone w falownik umożliwiający płynną regulację wydajności. Nadają się do zespołów samojezdnych i ruchomych. Podajnik w wykonaniu ruchomym można przemieszczać urządzenie po kopalni na płozachi. Do największych zalet podajników wibracyjnych VTP i VP należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie VTP 2973 wykonanie samojezdne, recykling Podstawowa charakterystyka wibracyjnych podajników przesiewających VTP Skrzynia podajnka jest wykonana z materiałów odpornych na zużycie - Ruszty mają masywną konstrukcję do ciężkich warunków pracy. Elastyczne podpory umożliwiają różne nachylenie podajnika. Podajniki są napędzane dwoma wibratorami działającymi synchronicznie umieszczonymi pod dnem podajnika lub na bokach skrzyni podajnika. Podajnik wibracyjny VP bez funkcji przesiewania powstanie z podajnika VTP po zastąpieniu rusztu pełnym dnem. Do transportu jednostki przenośnej z podajnikiem wibracyjnym VTP po drogach rama jest demontowana. Jej górna część z lejem wsypowym i podajnikiem jest przewożona samodzielnie a dolna część ramy ze zsuwniami i pomostami z poręczami jest też przewożona samodzielnie. VTP 2972 wykonanie ruchome Ruchoma jednostka z podajnikiem wibracyjnym VTP lej wsypowy podajnik VTP elektryczna szafka rozdzielcza z urządzeniem sterowniczym rama nośna zsuwnia pomost zsuwnia przesianego materiału płozy Główne parametry techniczne VTP 2973 wykonanie ruchome 34 typ szerokość x długość przesiewania długość powierzchni rusztu wejście maks. objętość bryły na wejściu ziarna wydajność na wejściu silnik el. mm mm mm m 3 t/h kw VTP x x250 0, ,4 (2x2,7) VTP x x300 0, (2x3,5) VTP x x400 0, (2x4,5) VTP x x450 0, (2x4,5) VTP x x500 0, (2x6,5) Wydajność podajnika VTP można zwiększyć zwiększając warstwę materiału lub zwiększając nachylenie podajnika. Wzrostowi wydajności towarzyszy jednak pogorszenie funkcji przesiewania podajnika wibracyjnego.

35 Podajniki wibracyjne rusztowe PVR Podajniki wibracyjne rusztowe są przeznaczone do kontynualnego podawania brył, materiałów ziarnistych i sypkich z leja wsypowego do maszyny lub na następne urządzenie transportowe lub kruszące. Podajnik nadaje się do przerobu kamienia. PODAWANIE Do największych zalet podajników wibracyjnych rusztowych należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie Podstawowa charakterystyka podajników wibracyjnych rusztowych. Powierzchnia rusztowa podajnika umożliwia częściowe odseparowanie ziarna podszczelinowego Regulacja wydajności falownikiem poprzez zmianę obrotów silników elektrycznych. Łatwa wymiana prętów rusztu umożliwiająca zmianę szerokości szczeliny. Podajnik PVR 1200x6000 Główne parametry techniczne typ szerokość podajnika długość podajnika długość powierzchni rusztu wejście wydajność silnik el. mm mm mm mm t/h kw PVR 1200x x x800x x18,5 PVR 1400x x x900x x18,5 PVR 1550x x x1000x x22 Podajnik PVR 1550x6000 Wydajność jest dla ciężaru nasypowego materiału 1,6 t/m 3 i nachylenia dna podajnika 5. Podajnik PVR 1550x6000 Podajnik PVR 1550x6000 na stanowisku badawczym w zakładzie produkcyjnym. 35

36 Zasilacze rynnowe ZP PODAWANIE Zasilacze rynnowe są przeznaczone do podawania bryłowatych i ziarnistych materiałów. Są stosowane w zakładach przerobu materiałów do podawania z zasobników do przesiewaczy wstępnych lub kruszarek. Tworzą dno wejściowych lejów wsypowych. Do największych zalet podajników rynnowych należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie Zasilacz rynnowy ZP 1000x5000 Podstawowa charakterystyka podajników rynnowych Podawaną ilość można regulować stopniowo przez zmianę amplitudy lub płynnie falownikiem. Dno rynny tworzy zamknięcie słupa materiału w zasobniku. Konstrukcja dolnej części zasobnika jest dostosowana do przenoszenia części wagi słupa materiału Zasilacze rynnowe są konstruowane do ciężkich warunków pracy i mogą cały rok pracować w wilgotnym i zapylonym środowisku. Dno rynny jest wykładane wymiennym pancerzem z materiału o znacznej odporności na ścieranie. Podajniki mogą być dostarczane w skróconej wersji z napędem z klasyczną skrzynią przekładniową i mechanizmem korbowym (wariant A) lub napędem hydraulicznym umieszczonym pod rynną (wariant B). Zasilacz rynnowy wariant A Zasilacz rynnowy wariant B Podawanie łamanego kamienia zasilaczem rynnowym ZP 1000x5000 Główne parametry techniczne typ szerokość zasilacza długość zasilacza wejście wydajność silnik el. mm mm mm t/h kw ZP ZP ZP ZP ZP ZP Zasilacz rynnowy ZP 1000x5000 Wydajność jest podana dla ciężaru nasypowego materiału 1,6 t/m 3 i nachylenia dna zasilacza 5. 36

37 Przenośniki płytowe CPLP, CPLD, CPLDT Przenośniki płytowe służą do równomiernego podawania lub dozowania objętościowego bryłowatych i ziarnistych materiałów o temperaturze do 200 C. Przenośniki CPLP są przeznaczone do materiałów o mniejszej ziarnistości już rozdrobnionego. Przenośniki CPLD i CPLDT są stosowane przede wszystkim do podawania gruboziarnistych i bryłowatych frakcji na liniach technologicznych zakładów przerobu i kruszarni wstępnych. PODAWANIE Do największych zalet przenośników płytowych należy: wysoka niezawodność niskie koszty eksploatacji i utrzymania wysoka wydajność łatwa wymiana części zamiennych łatwa obsługa i utrzymanie Podstawowa charakterystyka przenośników płytowych Przenośniki CPLP mogą być instalowane poziomo do wynoszenia materiału z zamkniętego zasobnika lub pochylone z nachyleniem do 18 w przypadku podawania z otwartego leja wsypowego. Przenośniki CPLD i CPLDT są instalowane z nachyleniem 20 pod otwarty lej wsypowy. Spadanie drobnych frakcji może być eliminowane podwieszanym przenośnikiem zbiorczym. Wydajność jest regulowana falownikiem, wariatorem lub silnikiem asynchronicznym z przełączaniem liczby biegunów. Montaż przenośnika płytowego CPLDT 1600x12000 Główne parametry techniczne typ szerokość przenośnika długość przenośnika maks. warstwa podawanego materiału wydajność silnik el. mm mm mm t/h kw CPLP CPLP CPLP CPLP CPLP ,5-15 Przenośnik płytowy CPLDT 1600x10000 typ szerokość przenośnika długość przenośnika maks. warstwa podawanego materiału wydajność silnik el. mm mm mm t/h kw CPLD CPLD CPLD CPLD ,5-42 CPLDT CPLDT Wydajność przenośnika dotyczy ciężaru nasypowego materiału 1,6 t/m 3. Przenośnik płytowy CPLD 1000x

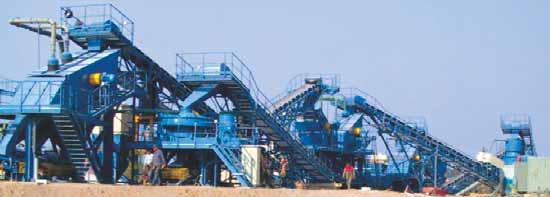

38 Rozwiązania projektowe SYSTEMY KRUSZENIA I PRZESIEWANIA W WYKONANIU STACJONARNYM PSP Engineering projektuje systemy kruszenia i przesiewania z naciskiem na efektywność nakładów, wysoką wydajność i niezawodność, z uzyskaniem wymaganych parametrów roboczych i technologicznych. Ponad pięćdziesiąt lat doświadczenia wraz z własnym know-how pomaga w nieustannym rozwoju mocnych maszyn dostarczanych na cały świat, które zapewniają naszym klientom przewagę nad konkurencją. Nasze usługi obejmują: Projekt i dostawę części mechanicznej Projekt i dostawę części elektrycznej i układu sterowania Dostawę maszyn i urządzeń Transport Montaż części maszynowej i elektrycznej Wprowadzenie do eksploatacji Próby gwarancyjne Serwis po sprzedaży RUCHOME SYSTEMY KRUSZENIA I PRZESIEWANIA Ruchome jednostki przesiewające umożliwiają elastyczne dostosowanie zestawu do warunków dyspozycyjnych w kopalni i łatwy montaż oraz demontaż i transport na inne miejsce. Konstrukcja ruchomych i samojezdnych jednostek opiera się o zasadę łatwego dostępu do kluczowych węzłów maszyny. Ich instalacja nie wymaga prac budowlanych. JEDNOSTKI DO RECYKLINGU Jednostki do recyklingu są wyposażane w kruszarki udarowe lub szczękowe. Hydrauliczne urządzenie podnoszące ułatwia ich załadunek i rozładunek. RUCHOME JEDNOSTKI PRZESIEWAJĄCE Ruchome jednostki przesiewające są wyposażane w przesiewacze wibracyjne umieszczone na konstrukcji ramowej, umożliwiające szybki montaż i demontaż na miejscu. Ruchome jednostki przesiewające są przewożone w zdemontowanym stanie. JEDNOSTKI KONTENEROWE PSP Engineering konstruuje jednostki kontenerowe wyposażone w kruszarki szczękowe, udarowe lub stożkowe, które można umieścić na samochodzie ciężarowym do transportu. Każdy kontener posiada własne hydrauliczne urządzenie do podnoszenia ułatwiające załadunek i rozładunek. SAMOJEZDNE SYSTEMY KRUSZENIA I PRZESIEWANIA JEDNOSTKI SAMOJEZDNE NA PODWOZIU KOŁOWYM Jednostki kruszące na podwoziu kołowym są wyposażone w kruszarki udarowe, szczękowe lub stożkowe napędzane agregatami prądotwórczymi. JEDNOSTKI SAMOJEZDNE NA PODWOZIU GĄSIENICOWYM Jednostki kruszące na podwoziu gąsienicowym są wyposażone w kruszarki udarowe lub szczękowe napędzane agregatami prądotwórczymi. 38

39 Poniższy formularz służy do specyfikacji danych klienta koniecznych do opracowania oferty PSP Engineering. Prosimy o skopiowanie formularza, wypełnienie wymaganych danych i zasłanie na podany adres. Dziękujemy. Kwestionariusz o kruszeniu i przesiewaniu DANE KLIENTA 1 Klient Ulica: Miejscowość: Kod pocztowy: 2 Imię i nazwisko pracownika: Stanowisko: 3 Telefon: fax: 4 Adres zakładu: PODSTAWOWE DANE (KONIECZNE) 5 Rodzaj materiału 6 Ciężar nasypowy t/m 3 7 Kawałkowatość na wejściu A x B x C 8 Czysta objętość maks. bryły m 3 Skład granulometryczny doprowadzanego materiału (ewentualnie krzywa granulometryczna) [mm] 9 Frakcje Suma % % 10 Wytrzymałość na ściskanie MPa 11 Indeks roboczy Wi kwh/t 12 Próba obijania L.A. % 13 Ścierność według Bonda % Skład granulometryczny wyjściowego (ewentualnie krzywa granulometryczna) [mm] 14 Frakcje Suma % % 15 Wymagana wydajność [t/h] lub [m 3 /h] DANE UZUPEŁNIAJĄCE 16 Przybliżony skład chemiczny materiału 17 Ciężar właściwy t/m 3 18 Wilgotność materiału % 19 Temperatura materiału C 20 Ma materiał skłonności do nalepiania się? tak nie 21 Zawartość lepkich domieszek % Doświadczenie z kruszonym / przesiewanym materiałem, 22 typ użytej kruszarki / przesiewacza 23 Kruszarka będzie dostarczona z napędem bez napędu 24 Napięcie i częstotliwość sieci elektrycznej V, Hz 25 Warunki klimatyczne 26 Dzienny czas pracy [godzin] Roczny czas pracy [dni] INNE DANE Data: Podpis: Kontakt: PSP Engineering SA, Kojetínská 71, n 358, Přerov tél , , fax: , info@pspeng.cz

40 PSP Engineering, spółka o ponad pięćdziesięcioletniej tradycji, jest przodującym dostawcą kompletnych systemów procesowych, produktowych i produktów do produkcji materiałów budowlanych i przerobu surowców mineralnych, dostarczanych zwłaszcza do cementowni, wapiennic, kruszarni w kamieniołomach, żwirowni i piaskowni. PSP Engineering a.s. Kojetinská 71, č.p Přerov, Republika Czeska Tel , Fax info@pspeng.cz Technika do kruszenia i przesiewania/systemy do kruszenia i przesiewania surowców mineralnych i do recyklingu PL 03/08 Dane w niniejszym prospekcie służą wyłącznie do projektowania wstępnego. Producent zastrzega sobie prawo do zmian produktów i/lub ich parametrów bez uprzedniego informowania PSP Engineering a.s.
