I N F O R M A C J E T E C H N I C Z N E. Wartownik. 3 w 1

Transkrypt

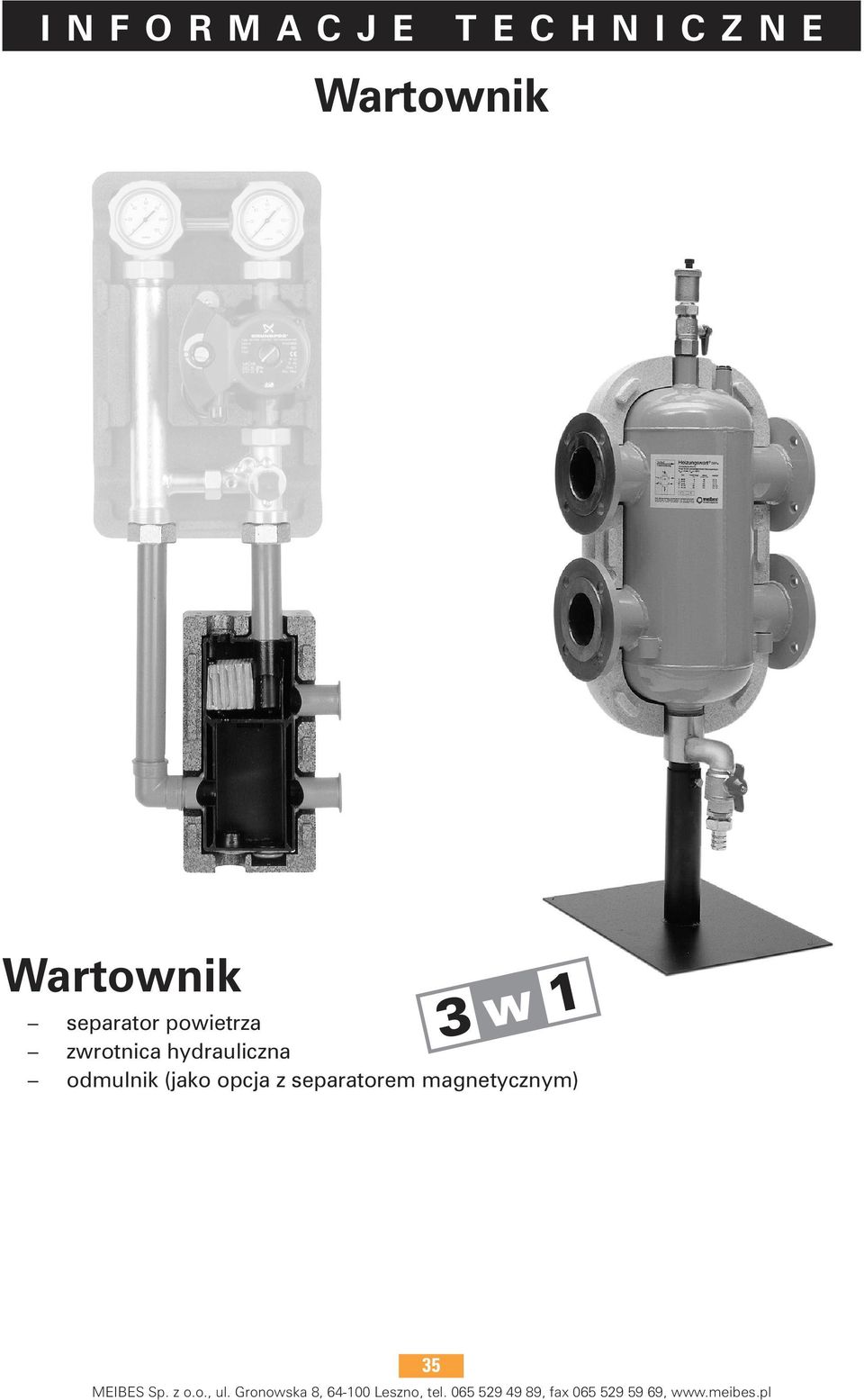

1 I N F O R M A C J E T E C H N I C Z N E Wartownik Wartownik 3 w 1 separator powietrza zwrotnica hydrauliczna odmulnik (jako opcja z separatorem magnetycznym) 35

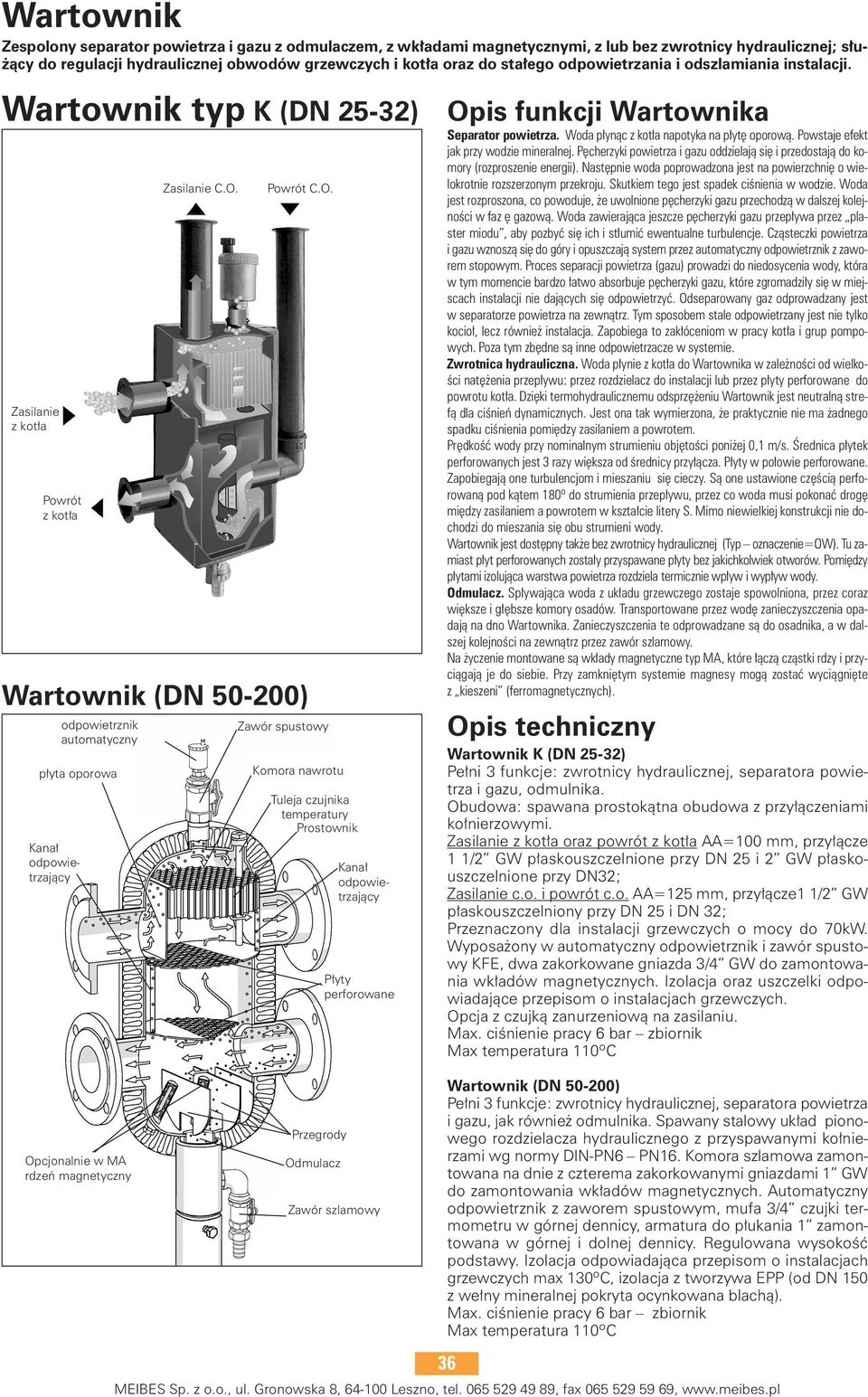

2 Wartownik Zespolony separator powietrza i gazu z odmulaczem, z wk adami magnetycznymi, z lub bez zwrotnicy hydraulicznej; s u- àcy do regulacji hydraulicznej obwodów grzewczych i kot a oraz do sta ego odpowietrzania i odszlamiania instalacji. Wartownik typ K (DN 25-32) Zasilanie z kot a Powrót z kot a Wartownik (DN ) p yta oporowa Kana odpowietrzajàcy odpowietrznik automatyczny Zasilanie C.O. Powrót C.O. Zawór spustowy Komora nawrotu Tuleja czujnika temperatury Prostownik Kana odpowietrzajàcy P yty perforowane Opis funkcji Wartownika Separator powietrza. Woda p ynàc z kot a napotyka na p yt oporowà. Powstaje efekt jak przy wodzie mineralnej. P cherzyki powietrza i gazu oddzielajà si i przedostajà do komory (rozproszenie energii). Nast pnie woda poprowadzona jest na powierzchni o wielokrotnie rozszerzonym przekroju. Skutkiem tego jest spadek ciênienia w wodzie. Woda jest rozproszona, co powoduje, e uwolnione p cherzyki gazu przechodzà w dalszej kolejnoêci w faz gazowà. Woda zawierajàca jeszcze p cherzyki gazu przep ywa przez plaster miodu, aby pozbyç si ich i st umiç ewentualne turbulencje. Czàsteczki powietrza i gazu wznoszà si do góry i opuszczajà system przez automatyczny odpowietrznik z zaworem stopowym. Proces separacji powietrza (gazu) prowadzi do niedosycenia wody, która w tym momencie bardzo atwo absorbuje p cherzyki gazu, które zgromadzi y si w miejscach instalacji nie dajàcych si odpowietrzyç. Odseparowany gaz odprowadzany jest w separatorze powietrza na zewnàtrz. Tym sposobem stale odpowietrzany jest nie tylko kocio, lecz równie instalacja. Zapobiega to zak óceniom w pracy kot a i grup pompowych. Poza tym zb dne sà inne odpowietrzacze w systemie. Zwrotnica hydrauliczna. Woda p ynie z kot a do Wartownika w zale noêci od wielko- Êci nat enia przep ywu: przez rozdzielacz do instalacji lub przez p yty perforowane do powrotu kot a. Dzi ki termohydraulicznemu odsprz eniu Wartownik jest neutralnà strefà dla ciênieƒ dynamicznych. Jest ona tak wymierzona, e praktycznie nie ma adnego spadku ciênienia pomi dzy zasilaniem a powrotem. Pr dkoêç wody przy nominalnym strumieniu obj toêci poni ej 0,1 m/s. Ârednica p ytek perforowanych jest 3 razy wi ksza od Êrednicy przy àcza. P yty w po owie perforowane. Zapobiegajà one turbulencjom i mieszaniu si cieczy. Sà one ustawione cz Êcià perforowanà pod kàtem 180º do strumienia przep ywu, przez co woda musi pokonaç drog mi dzy zasilaniem a powrotem w kszta cie litery S. Mimo niewielkiej konstrukcji nie dochodzi do mieszania si obu strumieni wody. Wartownik jest dost pny tak e bez zwrotnicy hydraulicznej (Typ oznaczenie=ow). Tu zamiast p yt perforowanych zosta y przyspawane p yty bez jakichkolwiek otworów. Pomi dzy p ytami izolujàca warstwa powietrza rozdziela termicznie wp yw i wyp yw wody. Odmulacz. Sp ywajàca woda z uk adu grzewczego zostaje spowolniona, przez coraz wi ksze i g bsze komory osadów. Transportowane przez wod zanieczyszczenia opadajà na dno Wartownika. Zanieczyszczenia te odprowadzane sà do osadnika, a w dalszej kolejnoêci na zewnàtrz przez zawór szlamowy. Na yczenie montowane sà wk ady magnetyczne typ MA, które àczà czàstki rdzy i przyciàgajà je do siebie. Przy zamkni tym systemie magnesy mogà zostaç wyciàgni te z kieszeni (ferromagnetycznych). Opis techniczny Wartownik K (DN 25-32) Pe ni 3 funkcje: zwrotnicy hydraulicznej, separatora powietrza i gazu, odmulnika. Obudowa: spawana prostokàtna obudowa z przy àczeniami ko nierzowymi. Zasilanie z kot a oraz powrót z kot a AA=100 mm, przy àcze 1 1/2 GW p askouszczelnione przy DN 25 i 2 GW p askouszczelnione przy DN32; Zasilanie c.o. i powrót c.o. AA=125 mm, przy àcze1 1/2 GW p askouszczelniony przy DN 25 i DN 32; Przeznaczony dla instalacji grzewczych o mocy do 70kW. Wyposa ony w automatyczny odpowietrznik i zawór spustowy KFE, dwa zakorkowane gniazda 3/4 GW do zamontowania wk adów magnetycznych. Izolacja oraz uszczelki odpowiadajàce przepisom o instalacjach grzewczych. Opcja z czujkà zanurzeniowà na zasilaniu. Max. ciênienie pracy 6 bar zbiornik Max temperatura 110ºC Opcjonalnie w MA rdzeƒ magnetyczny Przegrody Odmulacz Zawór szlamowy Wartownik (DN ) Pe ni 3 funkcje: zwrotnicy hydraulicznej, separatora powietrza i gazu, jak równie odmulnika. Spawany stalowy uk ad pionowego rozdzielacza hydraulicznego z przyspawanymi ko nierzami wg normy DIN-PN6 PN16. Komora szlamowa zamontowana na dnie z czterema zakorkowanymi gniazdami 1 GW do zamontowania wk adów magnetycznych. Automatyczny odpowietrznik z zaworem spustowym, mufa 3/4 czujki termometru w górnej dennicy, armatura do p ukania 1 zamontowana w górnej i dolnej dennicy. Regulowana wysokoêç podstawy. Izolacja odpowiadajàca przepisom o instalacjach grzewczych max 130ºC, izolacja z tworzywa EPP (od DN 150 z we ny mineralnej pokryta ocynkowana blachà). Max. ciênienie pracy 6 bar zbiornik Max temperatura 110ºC 36

3 Dane techniczne o wartowniku Wartownik typ K Typy standardowe Przep yw Moc* Êrednica Nr kat. bocznego przy àcza Wartownik z funkcjà zwrotnicy hydraulicznej MHK 25 m 3 /h=2 kw = 50 DN MHK 32 m 3 /h=3 kw = 70 DN Wartownik bez funkcji zwrotnicy hydraulicznej OW MHK 25 m 3 /h=2 kw = 50 DN MHK 32 m 3 /h=3 kw = 70 DN Wartownik Typy standardowe Przep yw Moc* Êrednica Nr kat. bocznego przy àcza Wartownik z funkcjà zwrotnicy hydraulicznej MH 50 m 3 /h=6 kw = 135 DN MH 65 m 3 /h=8 kw = 180 DN MH 80 m 3 /h=12 kw = 280 DN MH 100 m 3 /h=20 kw = 450 DN MH 125 m 3 /h=30 kw = 700 DN MH 150 m 3 /h=50 kw = 1150 DN MH 200 m 3 /h=100 kw = 2300 DN Wartownik bez funkcji zwrotnicy hydraulicznej OW MH 50 OW m 3 /h=6 kw = 135 DN MH 65 OW m 3 /h=8 kw = 180 DN MH 80 OW m 3 /h=12 kw = 280 DN MH 100 OW m 3 /h=20 kw = 450 DN MH 125 OW m 3 /h=30 kw = 700 DN MH 150 OW m 3 /h=50 kw = 1150 DN MH 200 OW m 3 /h=100 kw = 2300 DN *do T = 20K 37

4 Wymiary DN (patrz rys. 1) Typ m 3 /h KW* Przy àcze a b c d MHK DN MHK DN wszystkie wymiary w mm * do T=20K DN (patrz rys. 2) Typ m 3 /h KW* Przy àcze a b c d h od - do od - do MH DN MH DN MH DN MH DN MH DN MH DN MH DN wszystkie wymiary w mm * do T=20K wszystkie typy z ko nierzem i izolacjà Rysunek 1 Rysunek 2 Zasilanie z kot a Powrót z instalacji 38

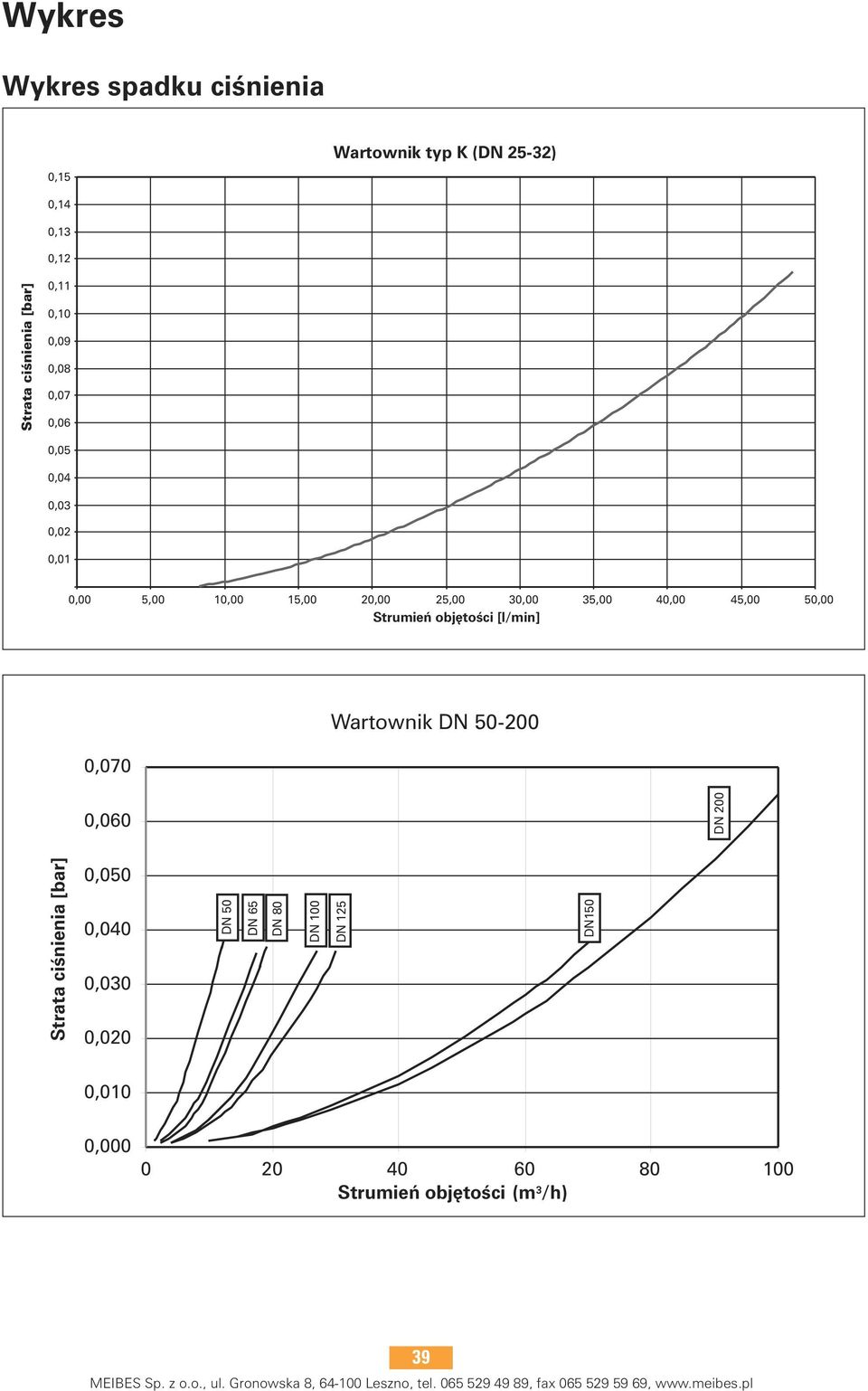

5 Wykres Wykres spadku ciênienia 0,15 Wartownik typ K (DN 25-32) 0,14 0,13 0,12 Strata ciênienia [bar] 0,11 0,10 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 0,01 0,00 5,00 10,00 15,00 20,00 25,00 30,00 35,00 40,00 45,00 50,00 Strumieƒ obj toêci [l/min] 0,070 Wartownik DN ,060 DN 200 Strata ciênienia [bar] 0,050 0,040 0,030 0,020 DN 50 DN 65 DN 80 DN 100 DN 125 DN150 0,010 0, Strumieƒ obj toêci (m 3 /h) 39

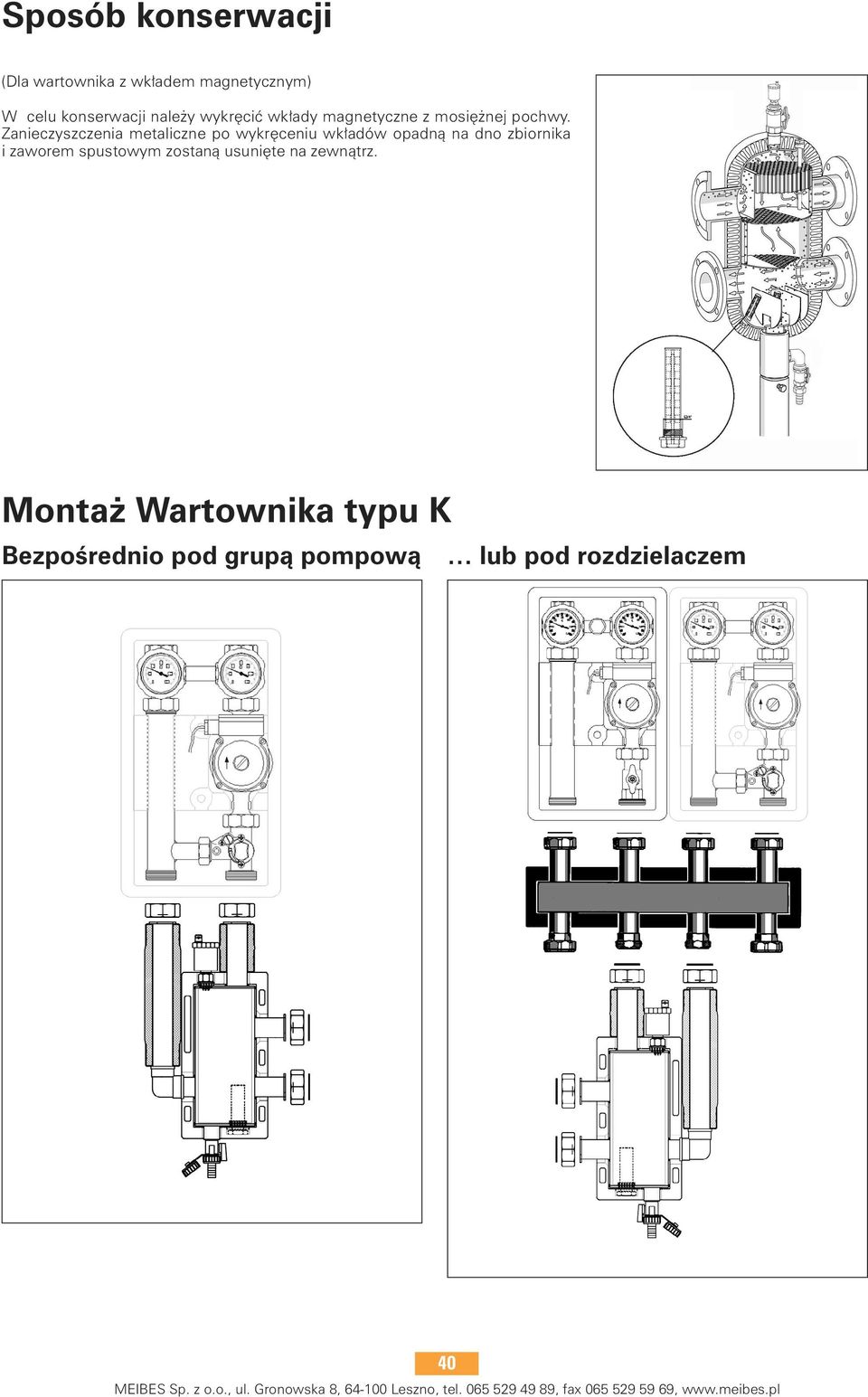

6 Sposób konserwacji (Dla wartownika z wk adem magnetycznym) W celu konserwacji nale y wykr ciç wk ady magnetyczne z mosi nej pochwy. Zanieczyszczenia metaliczne po wykr ceniu wk adów opadnà na dno zbiornika i zaworem spustowym zostanà usuni te na zewnàtrz. Monta Wartownika typu K BezpoÊrednio pod grupà pompowà lub pod rozdzielaczem 40
