1 Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp. z o.o Kraków, ul. Gromady Grudziąż 20 tel. (+48 12) , fax (+48 12) Tytuł: PROJEKT WYKONAWCZY Nazwa i adres obiektu budowlanego oraz numery ewid. działek na których obiekt jest usytuowany: Nazwa i adres Inwestora: Nazwa i adres Jednostki Projektowania: Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona - Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona GMINA LANCKORONA ul. Krakowska Lanckorona pow. wadowicki, woj. małopolskie Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp. z o.o. ul. Gromady Grudziąż 20, Kraków Spis zawartości projektu Lp. Nazwa Imię i Nazwisko Pojektanta Nr upr. bud. Podpis Opracował: mgr inż. BartoszWyczesany - I Projekt wykonawczy Projektował: inż. Mariusz Tomczak 99/2001 Projektował: mgr inż. Jerzy Szot 140/ /2000 Kraków, czerwiec 2009 r. Organ rejestrowy: Sąd Rejonowy dla Krakowa Śródmieścia w Krakowie, XI Wydział Gospodarczy Krajowego Rejestru Sądowego KRS: , NIP: , REGON: Bank Zachodni WBK S.A. II/O Kraków

2 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona ZAWARTOŚĆ OPRACOWANIA CZEŚĆ OPISOWA PROJEKT WYKONAWCZY ZAMKNIĘCIA I REKULTYWACJI SKŁADOWISKA ODPADÓW Dane ogólne Przedmiot i zakres opracowania Podstawa opracowania Inwestor Charakterystyka terenu składowiska - stan istniejący Lokalizacja obiektu Morfologia terenu Budowa geologiczna Warunki hydrogeologiczne Aktualny stan techniczny i technologia składowania Bilans odpadów Ilość odpadów Struktura odpadów ROZWIĄZANIA PROJEKTOWE Projektowana infrastruktura Projektowane ukształtowanie czaszy składowiska Odprowadzenie odcieków ze składowiska Zabezpieczenie składowiska przed napływem wód spływowych Odgazowanie składowiska odpadów Rekultywacja terenu składowiska odpadów Bilans prac ziemnych ZAŁĄCZNIKI CZĘŚĆ RYSUNKOWA Rys. 1. Orientacja Rys. 2. Projekt zagospodarowania terenu skala 1:500 Rys. 3. Przekroje A-A, B-B przez wysypisko skala 1:100/100 Rys. 4. Profil podłużny odwodnienia liniowego A skala 1:100/500 Rys. 5. Profil podłużny drenażu odcieków B skala 1:100/500 Rys. 6. Profil podłużny drenażu wód opadowych skala 1:100/500 Rys. 7. Studnie odgazowujące SG1, SG2, SG3 skala 1:25 ZAŁĄCZNIKI 1. Karta katalogowa geowłókniny TS TenCate 2. Oświadczenie projektantów 3. Uprawnienia projektantów i wpisy do Izby 2

3 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona PROJEKT WYKONAWCZY ZAMKNIĘCIA I REKULTYWACJI SKŁADOWISKA ODPADÓW 1 DANE OGÓLNE 1.1 Przedmiot i zakres opracowania Przedmiotem inwestycji jest zamknięcie składowiska odpadów komunalnych w Lanckoronie Ławkach i rekultywacja terenu, odzyskanie zdegradowanego terenu o powierzchni ok. 0,8269 ha. Zamknięcie składowiska warstwą uszczelniającą i jego rekultywacja, wydatnie zmniejszy dopływ wód opadowych pochodzących z infiltracji, obniży wilgotność odpadów i wpłynie na zmniejszenie emisji gazów oraz zapobiegnie roznoszeniu pyłów i odpadów przez wiatr, ptaki i zwierzęta. Bezpośrednie cele realizacji projektu stanowić będą: 1. Zmniejszenie skażenia wód podziemnych i cieku wodnego bezpośrednio przylegającego do składowiska, a w konsekwencji potoku Jastrząbka w zlewni rzeki Harbutówka odciekami ze składowiska, 2. Zmniejszenie zanieczyszczenia atmosfery gazem wysypiskowym, zawierającym w swoim składzie gazy grożące wybuchem oraz gazy powodujące efekt cieplarniany, 3. Podniesienie walorów krajobrazowych terenu, 4. Wypełnienie zaleceń pokontrolnych Wojewódzkiego Inspektora Ochrony Środowiska i uregulowanie stanu formalno prawnego do obowiązujących przepisów. 1.2 Podstawa opracowania Podstawą niniejszego opracowania jest: Umowa o wykonanie usług nr /2009 zawarta z Inwestorem w dn r., Pismo Starostwa Powiatowego w Wadowicach znak WOŚ-7643/2/03/2007 z dn r. w sprawie zamknięcia i rekultywacji składowiska odpadów w Lanckoronie Ławki, Protokół kontroli nr 182/05 Wojewódzkiego Inspektoratu Ochrony Środowiska w Krakowie z dn r., Zawiadomienie Starosty Wadowickiego znak SOŚ-7531/4/03 z dn r. o przyjęciu bez zastrzeżeń dokumentacji geologicznej z dokumentacją określającą warunki hydrogeologiczne wraz z utworzeniem monitoringu lokalnego w rejonie składowiska odpadów komunalnych w m. Lanckorona, Sprawozdanie z badań wód w sieci monitoringu w rejonie składowiska odpadów komunalnych w m. Lanckorona za 2004 r., opracowane przez Zakład Usługowo Projektowy HYDROGEOLOGIA z Tych w grudniu 2004 r., Poradnik gospodarowania odpadami wydawnictwo WERLAG DASHOFER Obowiązujące przepisy i normy Warunki techniczne wykonania i odbioru sieci kanalizacyjnej wymagania techniczne COBRIT Instal. Mapa do celów projektowych w skali 1:500 opracowana z klauzulą Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Wadowicach z dn r., Mapa ewidencyjna wraz z wypisami z rejestru gruntów z dn r., Ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U r. Nr 115, poz wraz z późniejszymi zmianami) Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U r. Nr 62, poz. 627 z późn. zm.) 3

4 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona Ustawa z dnia 27 lipca 2001 r. o wprowadzeniu ustawy Prawo ochrony środowiska, ustawy o odpadach oraz z zmianie niektórych ustaw (Dz. U r. Nr 100, poz z późn. zm.) Ustawa z dnia 18 maja 2005 r. o zmianie ustawy - Prawo ochrony środowiska oraz niektórych innych ustaw (Dz. U r. Nr 113, poz. 954 z późn. zm.) Ustawa z dnia 03 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. 2008, Nr 199, poz. 1227) Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 21 listopada 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy - Prawo budowlane (Dz. U r. Nr 207 poz z późn. zm.) Ustawa z dnia 20 kwietnia 2004 r. o zmianie ustawy o odpadach (Dz. U nr 116 poz. 1208) Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 2 kwietnia 2004 r. w sprawie ogłoszenia jednolitego tekstu ustawy o ochronie gruntów rolnych i leśnych (Dz. U r. nr 121 poz tj. z późniejszymi zmianami) Ustawa z dnia 16 kwietnia 2004 r. o ochronie przyrody (Dz. U r. nr 92 poz. 880 t.j. z późniejszymi zmianami) Ustawa z dnia 14 czerwca 1960 r. Kodeks postępowania administracyjnego (Dz. U r. Nr 98 poz wraz z późniejszymi zmianami) Rozporządzenia Ministra Środowiska z dnia 9 grudnia 2002 r. w sprawie zakresu, czasu, sposobu oraz warunków prowadzenia monitoringu składowisk odpadów (Dz. U nr 220 poz. 1858) Rozporządzenie Ministra Środowiska z dnia 24 marca 2003 w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów (Dz.U. 2003, Nr 61, poz. 549 z późn. zm.) Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. z dnia 31 lipca 2006 r.) Rozporządzenie Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U r. nr 257 poz. 2573) Rozporządzenie Ministra Środowiska z dnia 26 lipca 2002 r. w sprawie rodzajów instalacji mogących powodować znaczne zanieczyszczenie poszczególnych elementów przyrodniczych albo środowiska jako całości (Dz. U r. nr 122 poz.1055) Rozporządzenie Ministra Środowiska z dnia 27 listopada 2002 r. w sprawie wymagań, jakim powinny odpowiadać wody powierzchniowe wykorzystywane do zaopatrzenia ludności w wodę przeznaczoną do spożycia. (Dz. U nr 204 poz. 1728) Rozporządzenie Ministra Środowiska z dnia 11 lutego 2004 r. w sprawie klasyfikacji dla prezentowania stanu wód powierzchniowych i podziemnych, sposobu prowadzenia monitoringu oraz sposobu interpretacji wyników i prezentacji stanu tych wód (Dz. U r. nr 32 poz. 284) Rozporządzenie Ministra Środowiska z dnia 22 grudnia 2004 r. w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia (Dz. U r. Nr 283, poz. 2839) Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów. (Dz.U nr 112 poz. 1206) 4

5 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona Rozporządzenie Ministra Środowiska z dnia 1 sierpnia 2002 r. w sprawie komunalnych osadów ściekowych. (Dz.U nr 134 poz. 1140) Wizje lokalne w terenie. 1.3 Inwestor Inwestorem projektowanego przedsięwzięcia jest: Gmina Lanckorona ul. Krakowska Lanckorona pow. wadowicki, woj. małopolskie. 2 CHARAKTERYSTYKA TERENU SKŁADOWISKA - STAN ISTNIEJĄCY 2.1 Lokalizacja obiektu Składowisko odpadów komunalnych Lanckorona-Ławki zlokalizowane jest w we wschodniej części Lanckorony, przy drodze lokalnej Lanckorona Ławki, na działkach nr ewid.: 470, 471, 472/6, 478/13, obręb Lanckorona. Składowisko od południa graniczy z oczyszczalnią ścieków, a od zachodu z polami uprawnymi i korytem małego cieku wodnego (zasypanego praktycznie przez odpady). Po stronie północnej i wschodniej znajdują się nieużytki i las liściasty. Składowisko znajduje się poza zabudowaniami mieszkalnymi. Najbliższe domy mieszkalne znajdują się w odległości ok. 250 m. 2.2 Morfologia terenu Morfologicznie teren badań zlokalizowany jest w obrębie Pogórza Lanckorońskiego. Wysypisko położone jest na południowym stoku lokalnego wyniesienia o wysokości 428,1m n.p.m. i obejmuje ono teren zróżnicowany wysokościowo. Położony jest w granicach rzędnych wysokościowych: 367,0 371,4 m n.p.m. Spadek terenu wynosi ok. 15 o. Teren składowiska opada na południowy zachód, w kierunku obniżenia morfologicznego związanego z połączenia rowu melioracyjnego i potoku bez nazwy stanowiącego główny ciek tego regionu, który poprzez potok Jastrząbka należy do zlewni rzeki Harbutówka. 2.3 Budowa geologiczna Geologicznie obszar wysypiska zlokalizowany jest w Karpatach Zachodnich Fliszowych, tektonicznie w obrębie Płaszczowiny Śląskiej. Budowę geologiczną stanowią głównie utwory kredy i czwartorzędu. Utwory kredy reprezentowane są przez tzw. łupki cieszyńskie górne stanowiące najwyższy poziom warstw cieszyńskich. Seria ta składa się z naprzemianległych warstw piaskowców mikowych, hieroglifowych, skorupowych, ciemnych lub czarnych i łupków marglistych rozpadających się liściasto. Piaskowce poprzecinane są często żyłkami kalcytu. Grubość ławic piaskowców dochodzić może do 0,5m. Stosunek piaskowców do łupków jest w dolnej części nieco korzystniejszy dla łupków, w środkowej dla piaskowców, w dolnej przeważają łupki, które stają się margliste i rozpadające na grubsze płyty. Miąższość łupków cieszyńskich wynosi ok. 300m. W 2003 roku w rejonie wysypiska odpadów wykonane zostały trzy otwory badawcze P-1, P-2, P-3, gdzie stwierdzono, że utwory kredy reprezentowane są przez gliny pylaste na pograniczu iłu z okruchami wapienia, iły na pograniczu gliny. Utwory te są o barwie ciemnobrunatnej, brunatnej a miejscami brunatno-szarej. W jednym z otworów stwierdzono nie zwietrzałe utwory kredy: łupki margliste o barwie brunatnej przewarstwione piaskowcami o barwie szarej. Nad utworami kredy zalegają warstwy czwartorzędowe reprezentowane przez gliny pylaste i gliny z okruchami piaskowca lub wapienia. 5

6 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona 2.4 Warunki hydrogeologiczne Hydrogeologicznie teren przedmiotowego składowiska położony jest w Regionie Karpackim, Podregionie Zewnętrznokarpackim. Wody podziemne tego regionu związane są utworami kredy i lokalnie z utworami czwartorzędu. Kredowy poziom wodonośny ma wydajność w granicach 0 2 m 3 /h, strop warstwy wodonośnej występuje na głębokości 12,1 do 47,0 m. W wykonanych otworach kredowy poziom wodonośny nawiercono w otworach P-1 i P-3, natomiast otwór P-2 okazał się suchy. W otworze P-1 nawiercony poziom wody był na głębokości 13,0m, który ustabilizował się 3,4 m p.p.t. Warstwę wodonośną stanowiły piaskowce. W otworze P-3 poziom wody nawiercony został na głębokości 11,4 m p.p.t., który ustabilizował się na głębokości 4,2 m p.p.t. Woda wystąpiła w wietrzelinie łupka z okruchami piaskowca i wapienia oraz w wietrzelinie łupka i piaskowca. Poziom czwartorzędowy w sąsiedztwie składowiska stwierdzony został na głębokości 1,5m p.p.t. w studni na głębokości 3,5m. 3 AKTUALNY STAN TECHNICZNY I TECHNOLOGIA SKŁADOWANIA Składowisko odpadów zostało utworzone w 1980 r. na potrzeby mieszkańców gminy Lanckorona i jest obiektem o nieregulowanym stanie formalno prawnym. Zostało wykonane bez dokumentacji projektowej i funkcjonowało jakie dzikie wysypisko śmieci. Składowisko nie ma żadnych zabezpieczeń chroniących środowisko gruntowo wodne (wód powierzchniowych i podziemnych) przed zanieczyszczeniem. Brak jest uszczelnienia dna i ścian wysypiska, ujęcia wód ociekowych. Obiekt nie posiada żadnej infrastruktury typu: budynek administracyjny, waga, brodzik dezynfekcyjny. Składowisko nie posiada również wydzielonych kwater do składowania odpadów niebezpiecznych oraz nie była prowadzona segregacja odpadów podczas eksploatacji. Składowanie odbywało się metodą odstokową, a przywożone przez PGKiM Lanckorona odpady komunalne zagęszczane były przy pomocy pracującego z częstotliwością 2 razy w tygodniu spychacza i przykrywane średnio raz na miesiąc materiałem intertnym (ziemią, popiołem, żużlem i gruzem budowlanym). 4 BILANS ODPADÓW Składowisko odpadów zostało zorganizowane jako gminne na potrzeby mieszkańców gminy Lanckorony. Zajmuje powierzchnię ok. 0,8269 ha i znajduje się w jarze o głębokości ok. 12m, który w różnym stopniu został wypełniony odpadami, ma kształt nieregularnego wielościanu. 4.1 Ilość odpadów Według informacji uzyskanych od zarządzającego składowiskiem, na składowisku było deponowane ok. 450 m3 odpadów komunalnych rocznie. Składowisko funkcjonowało 23 lata ( r.). W okresie działania składowiska zdeponowana ilość odpadów wynosi: Q = 23 x 450 = m Struktura odpadów Odpady przyjmowane na składowisko były typowymi odpadami komunalnymi charakterystycznymi dla obszarów wiejskich, tj. odpady z niewielką ilością frakcji organicznych. Odpady te można zaklasyfikować jako odpady komunalne niesegregowane (zmieszane), nie zawierające substancji niebezpiecznych o kodzie Odpady komunalne pochodzące z terenów wiejskich różnią się w istotny sposób od odpadów 6

7 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona z aglomeracji miejskich. Zawierają niewielkie ilości składników organicznych, co powoduje ich niskie właściwości paliwowe. Przeciętny skład odpadów z terenów wiejskich przedstawia się następująco: Tworzywa sztuczne 8,0% Papier i tektura 4,0% Odpady organiczne - 9,8% Szkło 11,0% Mat. tekstylne - 3,0% Złom metali 8,5% Nieorganiczne pozostałe (w tym: popiół, gruz) 55,7%. 5 ROZWIĄZANIA PROJEKTOWE 5.1 Projektowana infrastruktura Projektowana rekultywacja ma umożliwić odzyskanie zdegradowanego terenu, czyli przywrócenie obszaru składowiska odpadów jako terenu ponownie użytecznego Projektowane ukształtowanie czaszy składowiska Odpady z miejscowości gminy Lanckorona były gromadzone na dziko i nieodpowiednio składowane. Od zachodniej strony składowisko przylega do małego cieku wodnego. Zgodnie z informacją Inwestora teren zajmowany przez wysypisko wynosi ok. 0,8269 ha. Składowane odpady zostały zepchnięte do przylegającego cieku i całkowicie go zasypały. Po rekultywacji terenu wysypiska polegającego na odsunięciu odpadów zalegających wzdłuż cieku, wybraniu i rozplantowaniu odpadów na pozostałej części składowiska, formując skarpę o nachyleniu 1:1. teren wysypiska zajmie powierzchnię 0,521 ha. Ilość odpadów do przemieszczenia (wybrania i rozplantowania) wynosi: - przyjęta długość skarpy do utworzenia 135, 0 m, - przyjęta średnia wysokość skarpy 7,9 m, - przyjęte nachylenie skarpy 1:1 V= (1/2 x 7,9x7,9)x 135,0 = 4 306,0 m Odprowadzenie odcieków ze składowiska Powstające na wysypisku w wyniku opadów atmosferycznych odcieki, w procesie infiltracji wnikają w złoże odpadów i przesiąkają przez nie. Po przesiąku przez warstwę odpadów są zanieczyszczone i stanowią zagrożenie dla środowiska naturalnego (szczególnie wód podziemnych i powierzchniowych) sąsiadującego z wysypiskiem odpadów. W rejonie składowiska odpadów prowadzony jest lokalny monitoring jakości wód ociekowych. Otwory P-1 i P-3 przekształcone zostały w piezometry, skąd pobierane są próbki wody do analizy. Szczegółowy opis jakości wód pobranych do analizy przedstawiono w sprawozdaniu z badań wód w sieci monitoringu w rejonie składowiska odpadów komunalnych w m. Lanckorona za 2004 r., opracowanym przez Zakład Usługowo Projektowy HYDROGEOLOGIA z Tych w grudniu 2004 r. i będącym w posiadaniu Inwestora. Obliczenie ilości odcieków powstających na wysypisku Ilość odcieków z 1 hektara składowiska: Q = N Qp P [mm/m2/rok] 7

8 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona gdzie: Q ilość odcieków; N wielkość opadu średniorocznego w przeliczeniu na jednostkę powierzchni wysypiska, N = 900mm/m2/rok; Qp odpływ powierzchniowy z jednostki powierzchniowej wysypiska, przyjęto: Qp = 20%; P wielkość parowania, przyjmowana jako wartość procentowa opadu atmosferycznego w przeliczeniu na jednostkę powierzchni wysypiska, przyjęto: P = 40%. Q = 0,9 (0,9-0,2) (0,9 0,4) = 0,36 m3/m2/rok Projektowana powierzchnia wysypiska wynosi: F = 0,521 ha. co daje: 3600 x 0,521 = 1875,6 m3/rok =5,14 m3/d Odprowadzenie odcieków zaprojektowano za pomocą drenażu z rur drenażowych dwuściennych D 200 PP SN8 systemu WAVIN. Drenaż ułożony zostanie wzdłuż wysypiska na średniej głębokości 1,39 3,4 m. Odcieki odprowadzone zostaną poprzez projektowaną studzienkę Dn 1200 mm betonową S2 do istniejącej kanalizacji sanitarnej prowadzącej ścieki na zlokalizowaną w sąsiedztwie wysypiska oczyszczalnię ścieków. Drenaż odcieków należy ułożyć ze spadkiem w kierunku projektowanej studzienki S2 w obsypce żwirowej g=30 cm. Szczegółowe rozwiązania projektowanego drenażu odcieków pokazano w części graficznej projektu rys. nr Zabezpieczenie składowiska przed napływem wód spływowych Wody spływowe to wody pochodzące z opadów atmosferycznych spływające za składowiska odpadów. Odprowadzenie wód opadowych z wysypiska zaprojektowano: dla zabezpieczenia korony wysypiska drenażem z rur drenażowych dwuściennych D 200 PP SN8 systemu WAVIN. dla zabezpieczenia wysypiska przed wodami spływowymi od strony południowej i zachodniej, za pomocą rowu opaskowego wykonanego z betonowych korytek melioracyjnych o wymiarach: 50x40x20. Producent: Zakład Betoniarski Jan Stańko, Rusocice 151, Kamień. Obliczenie ilości wód opadowych z terenu wysypiska odprowadzanych drenażem odwadniającym: Określenie ilości wód opadowych odprowadzanych do kanalizacji wykonano wg wzoru (Błaszczyk Kanalizacja tom I. -Arkady 1983): gdzie: Q = F q /l/s/ F powierzchnia korony wysypiska, przyjęto: F = 0,313 ha q natężenie deszczu miarodajnego, przyjęto deszcz miarodajny 10-minutowy o prawdopodobieństwie 50% (raz na 2 lata) i natężeniu q 50% =127 l/s/ha - współczynnik retencji kanałowej; przyjęto: =1,0 - współczynnik spływu, przyjęto: = 0,20 dla powierzchni trawiastych Q = 0, ,0 0,2 = 7,9 l/s (4,77 m 3 /10 min). 8

9 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona Obliczenie ilości wód opadowych terenu wysypiska odprowadzanych rowem opaskowym: Q = F q /l/s/ gdzie: F powierzchnia spływu, przyjęto: F = 0,4 ha (powierzchnia drogi gminnej, powierzchnia skarpy wzdłuż rowu opaskowego oraz powierzchnia części działki nr 478/13) q natężenie deszczu miarodajnego, przyjęto deszcz miarodajny 10-minutowy o prawdopodobieństwie 50% (raz na 2 lata) i natężeniu q 50% =127 l/s/ha - współczynnik retencji kanałowej; przyjęto: =1,0 - współczynnik spływu, przyjęto: = 0,30 Q = 0, ,0 0,3 = 15,24 l/s (9,14 m 3 /10 min). Obliczenie wysokości napełnienia wody w rowie opaskowym dla Q=15,24 l/s: Obliczenie koryt i rowów o przekroju trapezowym Współczynnik szorstkości: beton nowy 0,0130 H a 1 a 2 h B 1 B B 2 B H i n x y B 1 B 2 B m - m 1/3 / s - - m m m deg deg 0,200 0,1000 0,0300 0, , ,0100 0,0100 0, ,14 87,14 % napełn. H a 1 a 2 F U Rh v Q % m m m m 2 m m m / s l / s kg / m 2 18,33% 0,037 0,0367 0,0367 0,0147 0,4733 0,0310 1, ,24 3,1129 Obliczona ilość wód opadowych wprowadzona do istniejącej kanalizacji nie wpłynie ujemnie na pracę sąsiadującej z wysypiskiem oczyszczalni ścieków. Odprowadzenie wód opadowych z korony wysypiska należy wykonać z rur drenażowych dwuściennych D 200 PP SN8 systemu WAVIN. Drenaż ułożony zostanie wzdłuż na średniej głębokości 0,8 m pod terenem projektowanym, w warstwie rekultywacyjnej gr. 0,9 m wykonanej z mieszanki glebowo osadowej, tuż nad geowłókniną TenCate Polyfelt. Wody osadowe odprowadzone zostaną poprzez projektowaną studzienkę Dn 1200 mm betonową S1 do istniejącej kanalizacji sanitarnej prowadzącej ścieki na zlokalizowaną w sąsiedztwie wysypiska oczyszczalnię ścieków. Drenaż odcieków należy ułożyć ze spadkiem w kierunku projektowanej studzienki S1 w obsypce żwirowej g=30 cm. Szczegółowe rozwiązania projektowanego drenażu odcieków pokazano w części graficznej projektu rys. nr 6. 9

10 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona Odwodnienie liniowe wysypiska wykonane z korytek melioracyjnych betonowych układać na ławie betonowej ze spadkiem w kierunku projektowanej studzienki betonowej Dn 1200 mm S1. Szczegółowe rozwiązania projektowe odwodnienia liniowego przedstawiono w części graficznej opracowania rysunek nr 3 i Odgazowanie składowiska odpadów Odpady składowane na wysypisku zawierają substancje organiczne, które podczas składowania podlegają w różnym stopniu rozkładowi biochemicznemu. Końcowym produktem rozkładu jest gaz o następującym składzie: - metan (CH 4 ) 45-65% objętości - dwutlenek węgla (CO 2 ) 25-35%objętości - azot (N 2 ) 10-20% objętości - tlen (O 2 ) ok. 3% objętości - pozostałe domieszki - ok. 1% objętości. Proces tworzenia się gazu zależny jest od szeregu czynników, takich jak np.: skład i gęstość odpadów, wysokość składowania, zawartość wody w odpadach, temperatura powietrza, ciśnienie astmosferyczne, ilość opadów. Intensywność uwalniania się biogazu zmienia się w czasie, intensywne wydzielanie gazu rozpoczyna się po ok. 2 latach od zamknięcia wysypiska i trwa ok. 20 lat. Migrujący z wysypisk gaz stwarza zagrożenie dla środowiska naturalnego (efekt cieplarniany) oraz wpływa niekorzystnie na organizmy żywe i roślinność w sąsiedztwie wysypiska. Obliczenie ilości gazu powstającego na wysypisku Okres użytkowania wysypiska: T = 23 lata Objętość odpadów składowanych rocznie na wysypisku: q = 450 m 3 Objętość całkowita odpadów po 23 latach Q = m 3 Gęstość nasypowa odpadów na wysypisku: kg/m 3 przyjęto: 300kg/m 3 Masa odpadów na wysypisku: M = 3100 t Z jednej tony odpadów można uzyskać: m 3 biogazu Z uwagi, że wysypisko odpadów w Lanckoronie nie zostało do chwili obecnej przykryte warstwą uszczelniającą, przyjęto dolną granicę ilości powstawania biogazu. Wytwarzanie gazu wysypiskowego rozkłada się nierównomiernie w czasie po zamknięciu wysypiska odpadów, przybliżone ilości biogazu przedstawia tabela: lata po zamknięciu wysypiska produktywność gazowa [m 3 /d] Powstający na wysypisku gaz odprowadzany zostanie poprzez projektowane studnie odgazowujące SG1, SG2, SG3 do atmosfery. Studnie odgazowujące wykonać należy z rur PEHD D110x6,6 mm.mieszczonych w obsypce żwirowej (kruszywo drobne 8 12 mm). Szczegółowe rozwiązania studni odgazowujących pokazano w części graficznej projektu rys. nr 7. 10

11 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona Zestawienie materiałów studni odgazowujących Poz. 1. Nazwa elementu Kominek wentylacyjny D 110 PVC Ilość /sztuk/ /mb/ 2. Rura D110x6,6 mm 3 7,5 3. Filtr gazowy D110x6,6 mm 3 - Materiał Producent Uwagi 3 - PVC WAVIN - PEHD SDR 17 PEHD SDR 17 WAVIN - WAVIN Wykonanie warsztatowe. Długość filtra w zależności od miąższości wysypiska 4. Korek uszczelniający 3 - Glina plastyczna - H=0,1 m, Vc=0,03 m3 5. Obsypka żwirowa 3 Żwir - Vc=1,7 m3 6. Siatka studniarska 3 2,0 PE 7. Złączka elektrooporowa D PEHD SDR 17 AQUA GREEN WAVIN Max. grubość oczek 5x5 mm Żwir gruby 8-12 mm Szczegółowe rozwiązania studni odgazowujących pokazano w części graficznej projektu rysunek nr Rekultywacja terenu składowiska odpadów Obszarem wymagającym rekultywacji jest powierzchnia 0,8269 ha. Aby zamknąć składowisko odpadów należy właściwie ukształtować czaszę składowiska, przykryć całą powierzchnię od góry warstwą nieprzepuszczalną, a następnie warstwami rekultywacji biologicznej. Planuje się dokonanie rekultywacji z użyciem maty bentonitowej. Wykonana zostanie następująca konstrukcja zabezpieczenia powierzchni górnej składowiska odpadów, po wcześniejszym właściwym ukształtowaniu czaszy, dopasowującym teren do krajobrazu wokół składowiska: warstwa wyrównawcza, okrywająca gr. 20 cm, wykonana z piasku, pełni ona również funkcję warstwy odgazowującej (umożliwiającej migrację gazu do otworów odgazowujących), mata bentonitowa o gramaturze g/m 2, warstwa odwadniająca 20 cm z grubego piasku, geowłóknina TenCate Polyfelt TS40 4 x 100m, warstwa rekultywacyjna gr. 90 cm wykonana z mieszanki glebowo osadowej, warstwa wierzchnia gr. 10 cm wykonana z ziemi urodzajnej z dodatkiem torfu. W zabezpieczeniu wierzchowiny składowiska wykonanej według opisanego sposobu rolę materiału zabezpieczającego przed przenikaniem wód opadowych do korpusu składowiska odpadów stanowić będzie mata bentonitowa o gramaturze g bentonitu sodowego na 1m 2. Maty bentonitowe mają budowę warstwową. Zewnętrzne warstwy wykonane są z geotekstylnych wyrobów polipropylenowych, górna z geotkaniny, dolna z geowłókniny. Warstwę wewnętrzną stanowi bentonit sodowy. Warstwy geotekstylne połączone są ze sobą mechanicznie metodą igłowania, umożliwiającą ścisłe osadzenie bentonitu między geotekstyliami. Bentonit sodowy zawarty w macie jest naturalnym minerałem w formie 11

12 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona granulatu, posiadającym własność pęcznienia przy reakcji z wodą. Mata bentonitowa po uwodnieniu staje się materiałem o doskonałych walorach izolacyjnych. Maty bentonitowe mają zastosowanie w geotechnice do wykonywania przesłon uszczelniających, ograniczających lub całkowicie zatrzymujących przepływ wody. Mata bentonitowa może stanowić samodzielną izolację lub element składowy systemu uszczelniającego budowli geotechnicznych. Z uwagi na charakter swobodnego pęcznienia bentonitu, pełna skuteczność działania mat bentonitowych wymaga ich obciążenia. W przypadku zastosowania przy rekultywacji składowiska w Lanckoronie obciążenie maty bentonitowe będzie zapewnione dzięki wykonaniu kolejnych warstw o łącznej grubości wynoszącej 1,2 m. Po przeprowadzeniu wszystkich prac planuje się obsianie mieszanką traw całej powierzchni zrekultywowanego składowiska. Po wykonaniu rekultywacji powierzchnia wysypiska zamknie się w granicach działek nr ewid.: 471, 478/13 i zajmie powierzchnię F = 0,521 ha. 5.3 Bilans prac ziemnych Dla wykonania modernizacji składowiska odpadów konieczne będzie wykonanie prac ziemnych związanych z: Przemieszczeniem odpadów zalegających w korycie istniejącego cieku wodnego i ukształtowanie skarpy wysypiska o nachyleniu 1:1. Odtworzeniu brzegów (skarp) cieku wodnego. Rozplantowanie odpadów powstałych na skutek tworzenia sarpy i wyrównanie terenu wysypiska. Dowóz projektowanych warstw przykrywających odpady i ukształtowanie korony wysypiska do rzędnych projektowanych. Projektowaną ilość odpadów do przemieszczenia oraz warstw ziemnych do dowiezienia przedstawia poniższa tabela: L.p WARSTWA Odpady do przemieszczenia powstałych podczas formowania skarp Warstwa wyrównawcza, okrywająca gr. 20 cm, wykonana z piasku, pełni ona również funkcję warstwy odgazowującej (umożliwiającej migrację gazu do otworów odgazowujących), POWIERZCHNIA OBJĘTOŚĆ /m2/ /m3/ ,0 5210,0 1042,0 3. Mata bentonitowa o gramaturze g/m , Warstwa odwadniająca 20 cm z grubego piasku, Geowłóknina TenCate Polyfelt TS40 4 x 100 m Warstwa rekultywacyjna gr. 90 cm wykonana z mieszanki glebowo osadowej, Warstwa wierzchnia gr. 10 cm wykonana z ziemi urodzajnej z dodatkiem torfu. 5210,0 1042,0 5210,0 5210,0 4689,0 5210,0 521,0 8. Obsianie mieszanką traw 5210,0-12

13 Projekt zamknięcia i rekultywacji składowiska odpadów komunalnych w m. Lanckorona Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obr. Lanckorona ZAŁĄCZNIKI 13

14 WYKAZ ZAŁĄCZNIKÓW Lp. Nazwa dokumentu Organ wydający Data wydania 1 Karta katalogowa geowłókniny TS TenCate Oświadczenie projektantów zgodnie z art. 20 ust. 4 prawa budowlanego wraz z uprawnieniami i aktualnym zaświadczeniem o wpisie do Izby Projektanci 29-cze Uprawnienia projektantów i wpisy do Izby Małopolska Okręgowa Izba Inżynierów Budownictwa -

15 TS - Geowłókniny separacyjne i filtracyjne TenCate Polyfelt TS są to mechanicznie wzmacniane geowłókniny z włókien ciągłych, ze 100% polipropylenu stabilizowanego przeciw promieniowaniu UV. Od dziesięcioleci geowłókniny te stosowane są jako warstwy separacyjne i filtracyjne w licznych obszarach budownictwa. Geowłókniny TS stabilizują warstwy nośne na słabym podłożu Geowłókniny TS zapewniają równomierną grubość warstwy nośnej poprzez zapobieganie przenikaniu materiału nasypowego do drobnoziarnistego podłoża. Znakomita wytrzymałość geowłóknin TS na przebicie zapobiega uszkodzeniom w trakcie wbudowywania. Wysoka wytrzymałość w kierunku wzdłużnym, poprzecznym i po przekątnej zapewnia dodatkową stateczność budowli. Geowłókniny TS zapewniają stałą funkcjonalność systemu drenażowego Geowłókniny TS posiadają wyśmienite właściwości filtracyjne, charakteryzują się wysoką wodoprzepuszczalnością i optymalną zdolnością zatrzymywania cząstek gruntu, nawet pod wysokim mechanicznym i hydraulicznym obciążeniem. Dzięki temu materiał drenażowy zachowuje swoją wodoprzepuszczalność zapewniając szybki i skuteczny drenaż gruntu. Geowłókniny TS są długotrwałe i wytrzymałe Metoda produkcji (nieprzerwany proces z użyciem włókien ciągłych) gwarantuje zastosowanie wysokiej jakości surowca. Geowłókniny TS są odporne na działanie czynników chemicznych i biologicznych występujących zwykle w podłożu i materiałach budowlanych. TS nie są rozpuszczalne w wodzie, a tym samym nie są szkodliwe dla wody gruntowej. Geowłókniny TS zawierają stabilizatory UV zapewniające przedłużoną odporność na bezpośrednie działanie promieniowania słonecznego. Jakość to również gwarancja serwisu Ogólnoświatowa sieć przedstawicieli handlowych oraz liczne biura sprzedaży gwarantują stałą dostępność produktów. Standardowe typy produktów są szybko dostarczane do klientów. W przypadku pytań technicznych doświadczony zespół doradców technicznych jest stale do Państwa dyspozycji. Dobór odpowiedniego typu produktu Poniższy diagram obrazuje tylko wstępny dobór produktów. W celu uzyskania szczegółowych informacji prosimy o kontakt z naszym działem technicznym lub o skorzystanie z naszego specjalnego oprogramowania do wymiarowania dostępnego na naszej stronie internetowej Budownictwo drogowe, Stabilizacja gruntu Budownictwo kolejowe Budownictwo wodne, Ochrona przeciwerozyjna Drenaż, Boiska sportowe Zastosowanie Drogi nieutwardzone TS 10 TS 20 TS 30 TS 40 TS 50 TS 60 TS 65 TS 70 TS 80 małe obciążenie Budownictwo drogowe duże obciążenie Budownictwo kolejowe TenCate Polyfelt TS Zalety: - Stabilizacja warstwy nośnej na słabym podłożu - Zachowanie funkcjonalności drenażu - Wysoka wytrzymałość długookresowa - Pomoc techniczna ze strony działu technicznego TenCate Drenaż Warstwy drenażowe np.: boiska sportowe Protective Fabrics Outdoor Fabrics Aerospace Composites Armour Composites Geosynthetics Industrial Fabrics Grass

16 TS - Geowłókniny separacyjne i filtracyjne - Dane techniczne Właściwości [Norma] Jednostka TS 10 TS 20 TS 30 TS 40 TS 50 TS 60 TS 65 TS 70 TS 80 (4.01) (4.01) (4.01) Właściwości mechaniczne Wytrzymałość na rozciąganie wzdłuż kn/m 7,5 9,5 11,5 13,5 15,0 20,0 21,5 24,0 28,0 [EN ISO 10319] wszerz kn/m 7,5 9,5 11,5 13,5 15,0 20,0 21,5 24,0 28,0 Wydłużenie przy zerwaniu wzd łuż % [EN ISO 10319] wszerz % Odporność na przebicie statyczne (CBR) N [EN ISO 12236] [EN ISO 13433] Właściwości hydrauliczne Test spadającego stożka (otwór-ø) mm Wodoprzepuszczalność prostopadła do płaszczyzny geowłókniny [EN ISO Δh = 50 mm] l/m²s (mm/s) Umowny wymiar porów O90 μm [EN ISO 12956] Parametry identyfikacyjne Grubość [EN ISO ] 2 kpa mm 0,8 0,9 1,2 1,7 1,9 2,2 2,5 2,9 3,2 Masa powierzchniowa [EN ISO 9864] g/m² Formy dostawy Szerokość m 2 / 4 2 / 4 2 / 4 2 / 4 2 / 4 2 / 4 2 / 4 2 / 4 2 / 4 Długość m Podane wartości są wartościami średnimi uzyskanymi w naszym laboratorium i instytutach badawczych. Zastrzegamy sobie prawo do wprowadzania zmian bez powiadamiania. TENCATE GEOSYNTHETICS AUSTRIA GMBH Schachermayerstr. 18, A-4021 Linz, Austria Tel , Fax service.at@tencate.com, TENCATE GEOSYNTHETICS POLAND SP. Z O.O. ul. Wadowicka 6, PL Kraków, Poland Tel , Fax service.pl@tencate.com PL Protective Fabrics Outdoor Fabrics Aerospace Composites Armour Composites Geosynthetics Industrial Fabrics Grass

17 Kraków, r. OŚWIADCZENIE /podstawa prawna: art. 20 ust. 4 prawa budowlanego/ Oświadczam, że projekt wykonawczy: Zamknięcie i rekultywacja składowiska odpadów komunalnych w m. Lanckorona - Ławki został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektanci biorący udział w opracowaniu projektu budowlanego Funkcja Imię i nazwisko Projektanta Nr upr. bud. / specj. Podpis Projektanta Projektował PROJEKTANT: inż. Mariusz Tomczak 99/2001 specj. w zakresie sieci, inst. i urządzeń cieplnych, went., gazowych i wod. kan. Projektował PROJEKTANT: mgr inż. Jerzy Szot 140/2000; 141/2000

18 CZĘŚĆ RYSUNKOWA

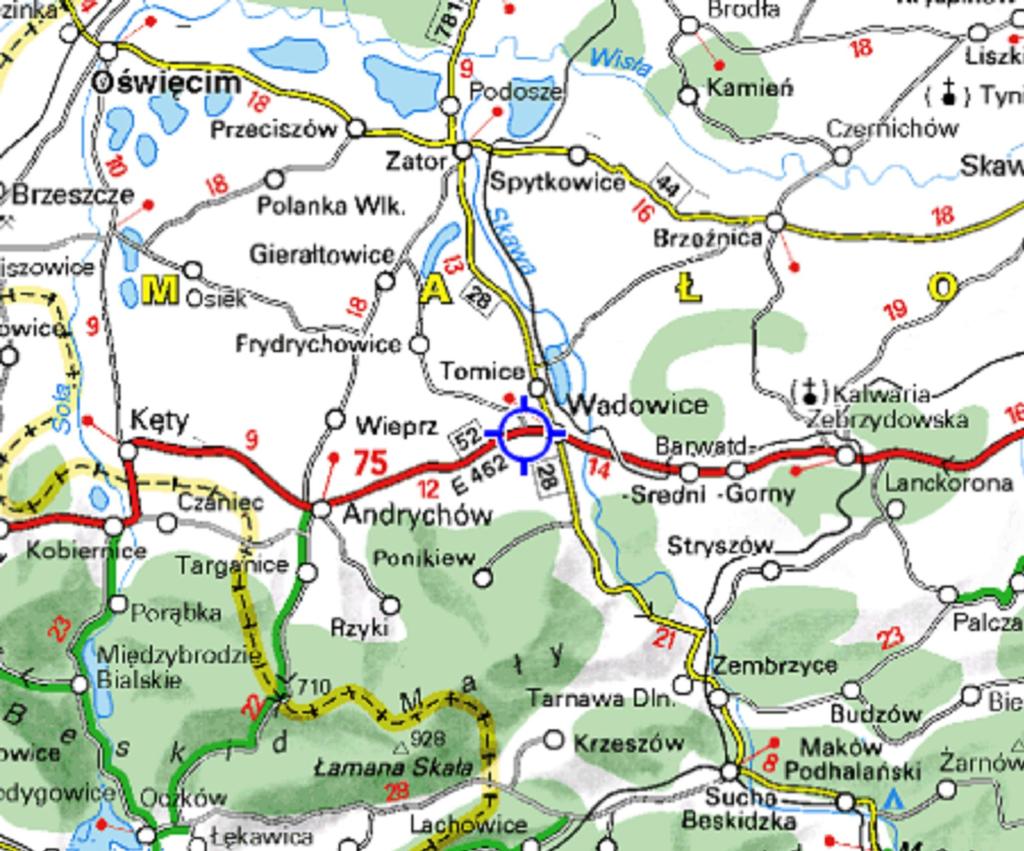

19 LOKALIZACJA SKŁADOWISKA ORIENTACJA Obiekt: "Projekt wykonawczy rekultywacji składowiska odpadów komunalnychw m. Lanckorona - Ławki na działkach nr ewid.: 470, 471, 472/6, 478/13 obręb Lanckorona" Tytuł rysunku: ORIENTACJA Data: Nr rysunku: 1 Inwestor: Skala: Stadium: GMINA LANCKORONA ul. Krakowska Lanckorona Branża: - TECHNOLOGICZNA PW Imię i Nazwisko Nr uprawnień Podpis Opracował: mgr inż. Bartosz Wyczesany - Projektował: inż. Mariusz Tomczak 99/2001 Projektował: mgr inż. Jerzy Szot 140/ /2000 Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp.z o.o KRAKÓW ul. Gromady Grudziąż 20 tel. ( ) , fax ( )

20 471 SG SG1 SG2 478/13 SG1 472/6 OZNACZENIA: PW 1:500 TECHNOLOGICZNA Branża: PROJEKT ZAGOSPODAROWANIA TERENU SKALA 1:500 Inwestor: Podpis KRAKÓW ul. Gromady Grudziąż 20 tel. ( ) , fax ( ) Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp.z o.o. GMINA LANCKORONA ul. Krakowska Lanckorona Skala: Obiekt: "Projekt zamknięcia i rekultywacji składowiska Data: odpadów komunalnychw m. Lanckorona - Ławki Stadium: na działkach nr ewid.: 470, 471, 472/6, 478/13 Nr rysunku: 2 obręb Lanckorona" Tytuł rysunku: Nr uprawnień PROJEKT ZAGOSPODAROWANIA TERENU Imię i Nazwisko 99/ Projektował: inż. Mariusz Tomczak 140/ /2000 Opracował: mgr inż. Bartosz Wyczesany Projektował: mgr inż. Jerzy Szot

21 szczegół "a" skala 1:20 PRZEKRÓJ PODŁUŻNY A - A PRZEZ SKŁADOWISKO SKALA 1:100/ ,70 Warstwa wierzchnia gr. 10 cm wykonana z ziemi urodzajnej z dodatkiem torfu szczegół "b" skala 1:20 Warstwa rekultywacyjna gr. 90 cm wykonana z mieszanki glebowo - osadowe j 184,70 Geowłóknina TenCate Polyfelt TS40 4 x 100m (400m2) Warstwa odwadniająca 20 cm z grubego piasku, Mata bentonitowa o gramaturze g/m2 Warstwa wyrównawcza, okrywająca gr. 20 cm z piasku PRZEKRÓJ POPRZECZNY B - B PRZEZ SKŁADOWISKO SKALA 1:100/100 PRZEKROJE A-A, B-B PRZEZ SKŁADOWISKO SKALA 1:100/100 Obiekt: "Projekt wykonawczy rekultywacji składowiska Data: Skala: Branża: odpadów komunalnychw m. Lanckorona - Ławki :100/100 na działkach nr ewid.: 470, 471, 472/6, 478/13 Nr rysunku: Stadium: TECHNOLOGICZNA obręb Lanckorona" 3 PW Tytuł rysunku: PRZEKROJE A-A, B-B PRZEZ SKŁADOWISKO Inwestor: GMINA LANCKORONA ul. Krakowska Lanckorona Imię i Nazwisko Nr uprawnień Podpis Opracował: mgr inż. Bartosz Wyczesany - Projektował: inż. Mariusz Tomczak 99/2001 Projektował: mgr inż. Jerzy Szot 140/ /2000 Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp.z o.o KRAKÓW ul. Gromady Grudziąż 20 tel. ( ) , fax ( )

22 PROFIL PODŁUŻNY ODWODNIENIA LINIOWEGO "A" SKALA 1:100/500 Obiekt: "Projekt wykonawczy rekultywacji składowiska Data: Skala: Branża: odpadów komunalnychw m. Lanckorona - Ławki :100/500 na działkach nr ewid.: 470, 471, 472/6, 478/13 Nr rysunku: Stadium: TECHNOLOGICZNA obręb Lanckorona" 4 PW Tytuł rysunku: PROFIL PODŁUŻNY ODWODNIENIA LINIOWEGO "A" Inwestor: GMINA LANCKORONA ul. Krakowska Lanckorona Imię i Nazwisko Nr uprawnień Podpis Opracował: mgr inż. Bartosz Wyczesany - Projektował: inż. Mariusz Tomczak 99/2001 Projektował: mgr inż. Jerzy Szot 140/ /2000 Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp.z o.o KRAKÓW ul. Gromady Grudziąż 20 tel. ( ) , fax ( )

23 PROFIL PODŁUŻNY DRENAŻU ODCIEKÓW "B" SKALA 1:100/500 Obiekt: "Projekt wykonawczy rekultywacji składowiska Data: Skala: Branża: odpadów komunalnychw m. Lanckorona - Ławki :100/500 na działkach nr ewid.: 470, 471, 472/6, 478/13 Nr rysunku: Stadium: TECHNOLOGICZNA obręb Lanckorona" 5 PW Tytuł rysunku: PROFIL PODŁUŻNY DRENAŻU ODCIEKÓW "B" Inwestor: GMINA LANCKORONA ul. Krakowska Lanckorona Imię i Nazwisko Nr uprawnień Podpis Opracował: mgr inż. Bartosz Wyczesany - Projektował: inż. Mariusz Tomczak 99/2001 Projektował: mgr inż. Jerzy Szot 140/ /2000 Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp.z o.o KRAKÓW ul. Gromady Grudziąż 20 tel. ( ) , fax ( )

24 PROFIL PODŁUŻNY DRENAŻU WÓD OPADOWYCH "C" SKALA 1:100/500 Obiekt: "Projekt wykonawczy rekultywacji składowiska Data: Skala: Branża: odpadów komunalnychw m. Lanckorona - Ławki :100/500 na działkach nr ewid.: 470, 471, 472/6, 478/13 Nr rysunku: Stadium: TECHNOLOGICZNA obręb Lanckorona" 6 PW Tytuł rysunku: PROFIL PODŁUŻNY DRENAŻU WÓD OPADOWYCH "C" Inwestor: GMINA LANCKORONA ul. Krakowska Lanckorona Imię i Nazwisko Nr uprawnień Podpis Opracował: mgr inż. Bartosz Wyczesany - Projektował: inż. Mariusz Tomczak 99/2001 Projektował: mgr inż. Jerzy Szot 140/ /2000 Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp.z o.o KRAKÓW ul. Gromady Grudziąż 20 tel. ( ) , fax ( )

25 ,35 345,58 RZUT Z GÓRY PERFORACJA FILTRA SKALA 1:5 ROZWINIĘCIE WIDOK OD CZOŁA Ø60 10 B A H w zale noœci od mi¹ szoœci wysypiska OZNACZENIA Warstwa wierzchnia gr. 10 cm wykonana z ziemi urodzajnej z dodatkiem torfu Warstwa rekultywacyjna gr. 90 cm wykonana z mieszanki glebowo - osadowej Geowłóknina TenCate Polyfelt TS40 4 x 100m (400m2) Warstwa odwadniająca 20 cm z grubego piasku, Mata bentonitowa o gramaturze g/m2 Warstwa wyrównawcza, okrywająca gr. 20 cm z piasku Odpady ZESTAWIENIE MATERIAŁÓW Poz. Nazwa elementu Ilość Materiał Producent Uwagi /sztuk/ /mb/ 1. Kominek wentylacyjny D 110 PVC 3 - PVC WAVIN - 2. Rura D110x6,6 mm 3 7,5 PEHD SDR 17 WAVIN - 3. Filtr gazowy D110x6,6 mm 3 - PEHD SDR 17 WAVIN Wykonanie warsztatowe. Długość filtra w zależności od miąższości wysypiska 4. Korek uszczelniający 3 - Glina plastyczna - H=0,1 m, Vc=0,03 m3 5. Obsypka żwirowa 3 Żwir - Vc=1,7 m3 6. Siatka studniarska 3 2,0 PE AQUA GREEN Max. grubość oczek 5x5 mm 7. Złączka elektrooporowa D PEHD SDR 17 WAVIN ` ZESTAWIENIE RZĘDNYCH STUDNI SG1 SG2 SG3 Rzędna terenu projektowanego m n.p.m. A 183,5 180,0 176,0 Rzędna dna w zależności od miąższości wysypiska m n.p.m. B 181,5 176,9 171,8 Głębokość H m 2,0 3,1 4,2 STUDNIE ODGAZOWUJĄCE SG1, SG2, SG3 SKALA 1:25 Obiekt: "Projekt wykonawczy rekultywacji składowiska Data: Skala: Branża: odpadów komunalnychw m. Lanckorona - Ławki :25 na działkach nr ewid.: 470, 471, 472/6, 478/13 Nr rysunku: Stadium: TECHNOLOGICZNA obręb Lanckorona" 7 PW Tytuł rysunku: STUDNIE ODGAZOWUJĄCE SG1, SG2, SG3 Inwestor: GMINA LANCKORONA ul. Krakowska Lanckorona Imię i Nazwisko Nr uprawnień Podpis Opracował: mgr inż. Bartosz Wyczesany - Projektował: inż. Mariusz Tomczak 99/2001 Projektował: mgr inż. Jerzy Szot 140/ /2000 Małopolskie biuro przygotowania i realizacji inwestycji KRAK INVEST Sp.z o.o KRAKÓW ul. Gromady Grudziąż 20 tel. ( ) , fax ( )
