1 1. Podstawa prawna ANALIZA OŚWIETLENIA I NASŁONECZNIENIA ORAZ WPŁYWU PROJEKTOWANYCH OBJEKTÓW NA ZACIENIANIE ISTNIEJĄCYCH BUDYNKÓW NA DZIAŁKACH SĄSIEDNICH Analizę nasłonecznienia przeprowadzono w oparciu o oprogramowanie komputerowe i odniesiono do wymagań art 60pkt 1 oraz art 40pkt 2 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Dla przedmiotowej zabudowy stawiane są następujące wymagania: pomieszczenia przeznaczone do zbiorowego przebywania dzieci w żłobku, przedszkolu i szkole, z wyjątkiem pracowni chemicznej, fizycznej i plastycznej, powinny mieć zapewniony czas nasłonecznienia co najmniej 3 godziny w dniach równonocy (21 marca i 21 września) w godzinach , natomiast pokoje mieszkalne w godzinach nasłonecznienie placyku zabaw dla dzieci powinno wynosić co najmniej 4 godziny, liczone w dniach równonocy (21 marca i 21 września) w godzinach Opis do analizy oświetlenia i nasłonecznienia pomieszczeń mieszkalnych projektowanych budynków. a) W dniu 21 marca oraz 21 września pomieszczenia projektowanych budynków mają zapewniony następujący czas nasłonecznienia: W budynku numer 1: od strony wschodniej 3 godziny ( ),od strony południowej 5 godzin (2 godziny , 3 godziny ),od strony zachodniej 5 godzin ( ), W budynku numer 2: od strony wschodniej 2 godziny ( ),od strony południowej 9 godzin ( ),od strony zachodniej 3 godziny ( ), Wszystkie lokale mieszkalne w projektowanych budynkach zostały zaprojektowane jako wielopokojowe. Część mieszkań posiada otwory okienne w pokojach mieszkalnych usytuowane wyłącznie od strony zachodniej, natomiast pozostałe posiadają pokoje mieszkalne usytuowane po 2 stronach budynku. Zgodnie z przeprowadzoną analizą we wszystkich zaprojektowanych lokalach spełniony jest warunek oświetlenia i nasłonecznienia przynajmniej dla 1 pokoju. 3. Opis do analizy nasłonecznienia projektowanego placu zabaw. W dniu 21 marca oraz 21 września projektowany plac zabaw ma zapewniony czas nasłonecznienia przez 6 godzin ( ) - spełniony jest warunek nasłonecznienia. 4. Opis do analizy wpływu projektowanych budynków na zacienianie istniejących budynków na działkach sąsiednich. od strony południowej znajduje się budynek oświaty, który nie ulega zacienianiu przez projektowane budynki, od strony zachodniej nie występują budynki z pomieszczeniami przeznaczonymi na pobyt ludzi, od strony północnej znajdują się 3 budynki mieszkalne wielorodzinne; projektowane budynki mieszkalne wielorodzinne powodują częściowe zacienianie południowych elewacji istniejących obiektów w godzinach (w południowych elewacjach istniejących budynków nie znajdują się otwory okienne pokoi mieszkalnych), od strony wschodniej znajduje się istniejący budynek mieszkalny wielorodzinny, który jest częściowo zacieniany przez projektowany budynek numer 2. Zacienianie zachodniej elewacji istniejącego budynku zachodzi w godzinach (w pokojach mieszkalnych istniejącego budynku jest zapewniony czas oświetlenia i nasłonecznienia co najmniej przez 3 godziny).

budynkach znajdujących się na działkach sąsiednich. 5.

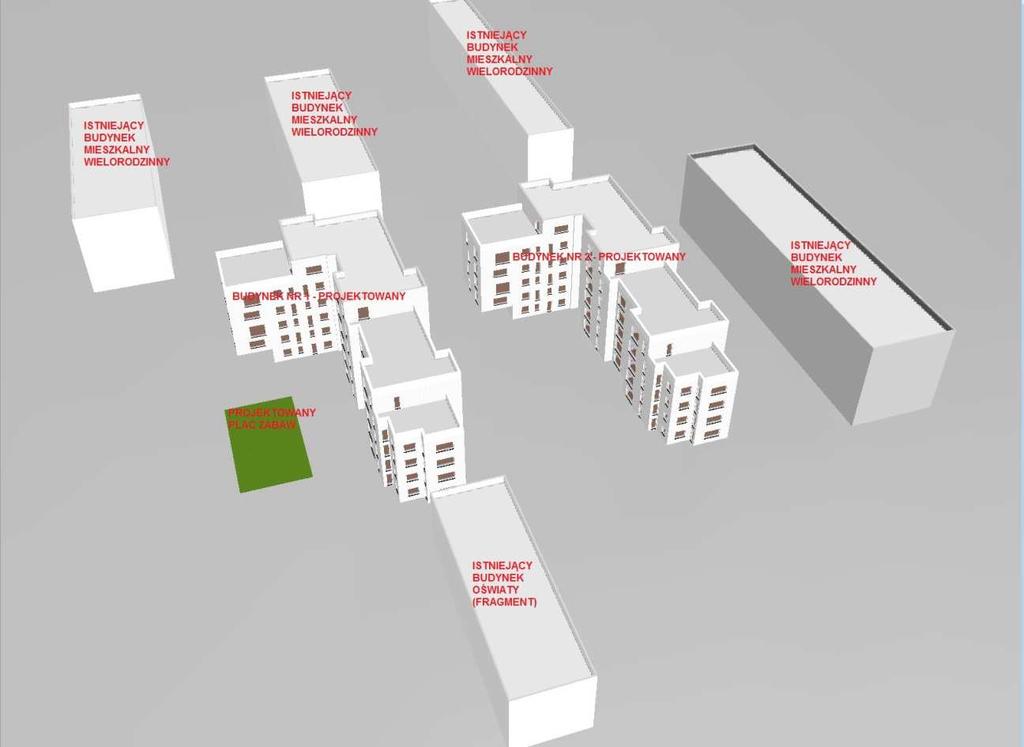

2 Na podstawie przeprowadzonej analizy można stwierdzić, że projektowane budynki mieszkalne wielorodzinne nie powodują pozbawienia dostępu do światła dziennego pomieszczeń w istniejących budynkach znajdujących się na działkach sąsiednich. 5. Część rysunkowa do przeprowadzonej analizy Rys. 1. Usytuowanie istniejących i projektowanych obiektów. Rys. 2. Analiza zacieniania w dniu 21 marca godz. 7 00

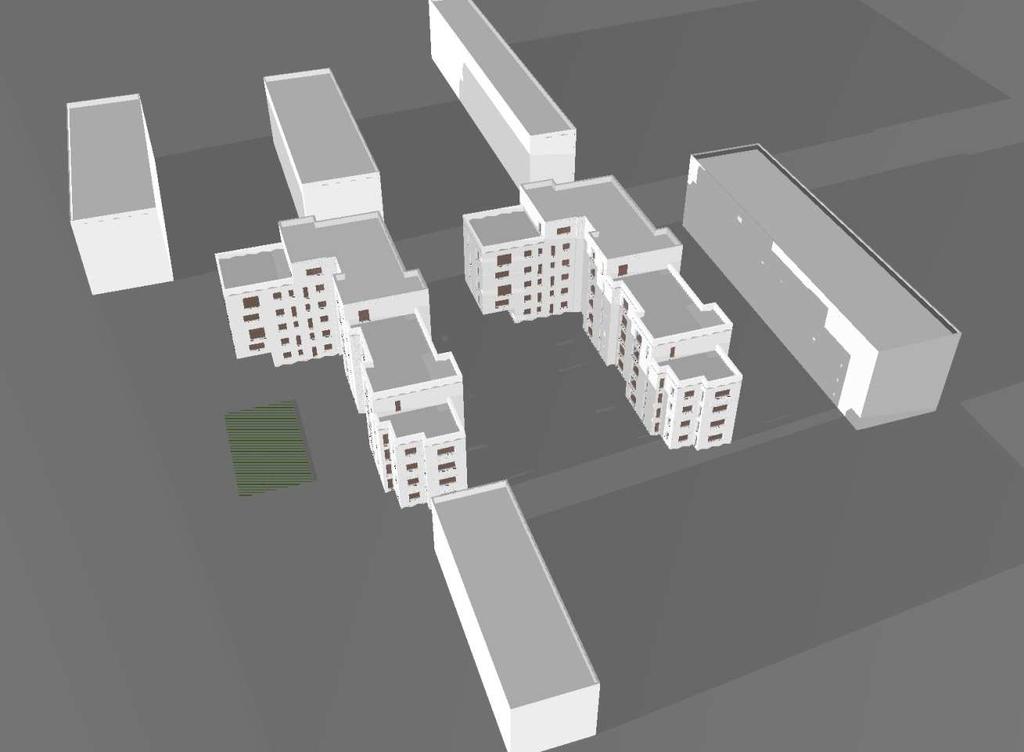

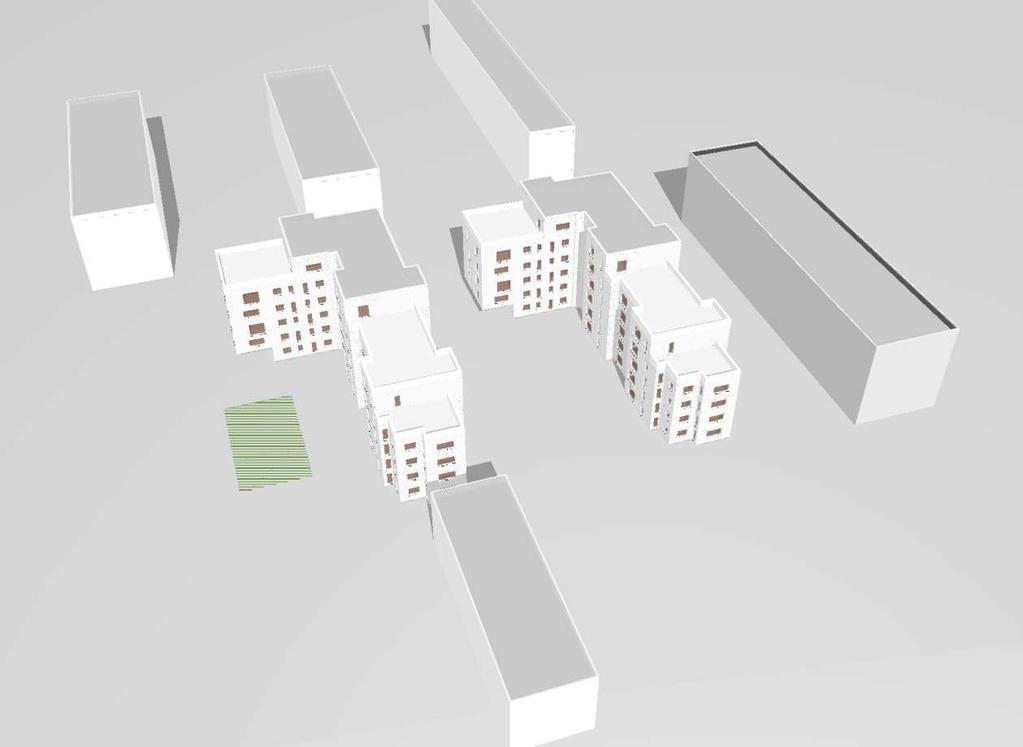

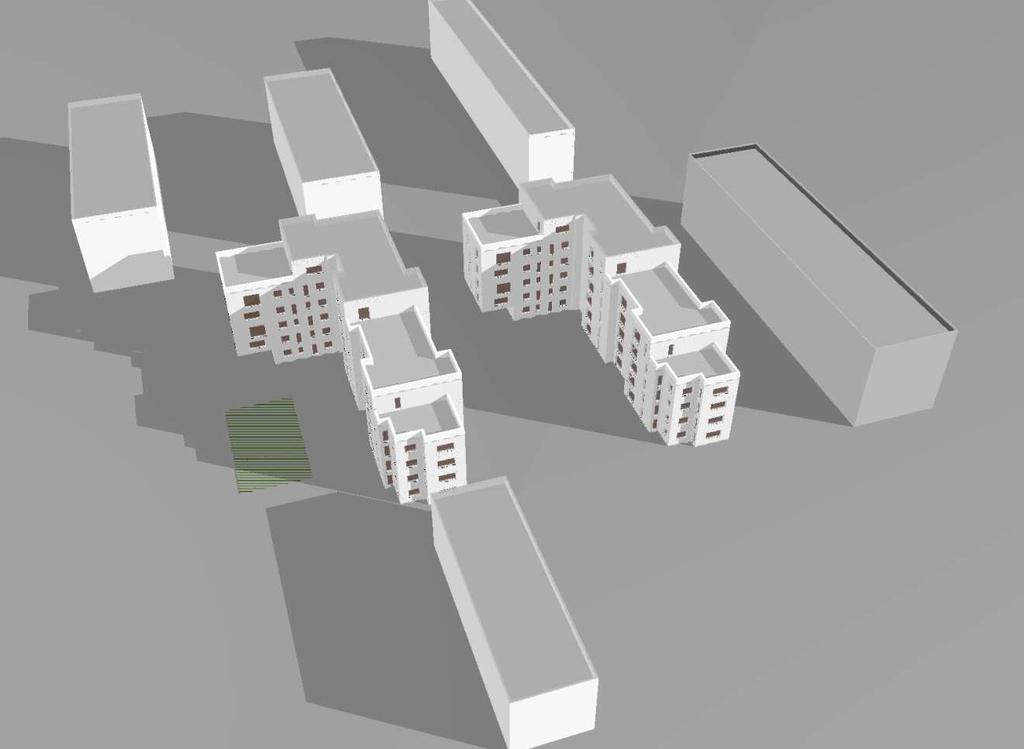

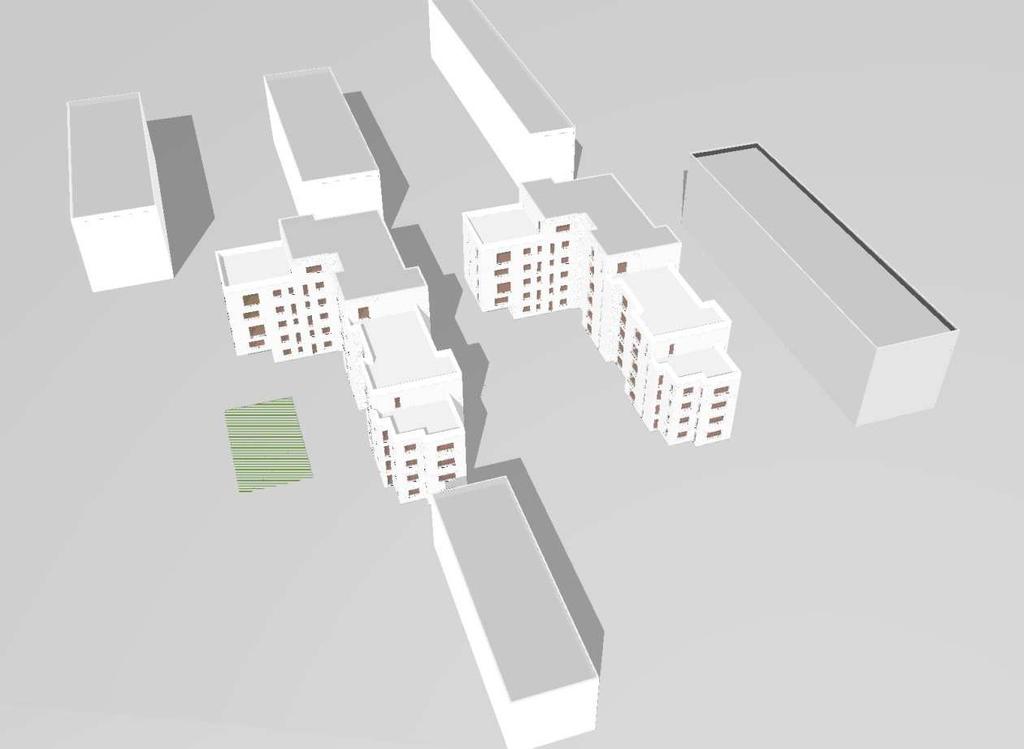

3 Rys. 3. Analiza zacieniania w dniu 21 marca godz Rys. 4. Analiza zacieniania w dniu 21 marca godz. 9 00

4 Rys. 5. Analiza zacieniania w dniu 21 marca godz Rys. 6. Analiza zacieniania w dniu 21 marca godz

5 Rys. 7. Analiza zacieniania w dniu 21 marca godz Rys. 8. Analiza zacieniania w dniu 21 marca godz

6 Rys. 9. Analiza zacieniania w dniu 21 marca godz Rys. 10. Analiza zacieniania w dniu 21 marca godz

7 Rys. 11. Analiza zacieniania w dniu 21 marca godz Rys. 12. Analiza zacieniania w dniu 21 marca godz

8 Rys. 13. Analiza zacieniania w dniu 21 września godz Rys. 14. Analiza zacieniania w dniu 21 września godz. 8 00

9 Rys. 15. Analiza zacieniania w dniu 21 września godz Rys. 16. Analiza zacieniania w dniu 21 września godz

10 Rys. 17. Analiza zacieniania w dniu 21 września godz Rys. 18. Analiza zacieniania w dniu 21 września godz

11 Rys. 19. Analiza zacieniania w dniu 21 września godz Rys. 20. Analiza zacieniania w dniu 21 września godz

12 Rys. 21. Analiza zacieniania w dniu 21 września godz Rys. 22. Analiza zacieniania w dniu 21 września godz

13 Rys. 23. Analiza zacieniania w dniu 21 września godz Projektował: mgr inż. arch. Jarosław Kawiński nr upr. SW 1/2003 Sprawdził: mgr inż. arch. Zbigniew Doktór nr upr. 227/KL/72
