1 INSTRUKCJE MONTAŻU Stalowy system komunikacji i stalowy system przeciwśnieżny do dachówki ceramicznej Part of Braas Monier Building Group 1

2 STALOWY SYSTEM KOMUNIKACJI 2 Part of Braas Monier Building Group 3

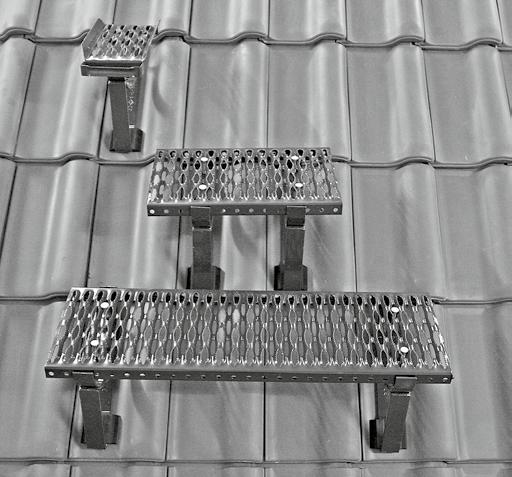

3 System elementów s u Ñcych do chodzenia po dachu Braas, zapewnia bezpiecznñ komunikacj dla osób pracujñcych na dachu. W sk ad systemu komunikacji wchodzà: Stalowy wspornik do dachówek, stalowy stopieƒ kominiarski, stalowe awy kominiarskie ró nej d ugoêci, stalowy uk wspierajàcy i stalowy àcznik aw kominiarskich. Elementy systemu komunikacji dachowej wykonane sà ze stali ocynkowanej ogniowo i lakierowanej proszkowo, a powierzchnie u ytkowe stopni i aw kominiarskich majà antypoêlizgowà powierzchni. Zapotrzebowanie i wymiary Stalowy stopieƒ kominiarski (133x250mm) - jeden wspornik. Stalowa awa kominiarska 400 (400x250mm) - dwa uki wspierajàce + dwa wsporniki. Stalowa awa kominiarska 800 (800x250mm) - dwa uki wspierajàce + dwa wsporniki. Stalowa awa kominiarska 1000 (1000x250mm) - trzy uki wspierajàce + trzy wsporniki. Stalowa awa kominiarska 2000 (2000x250mm) - cztery uki wspierajàce + cztery wsporniki. Na zamówienie dost pne sà elementy d u sze ni 2 m nazywane pomostami. Rozmieszczenie elementów komunikacji na dachu: System komunikacji mo na instalowaç na dachu w trakcie jego uk adania jak i na istniejàcym pokryciu. Przy nachyleniu dachu 45 o elementy komunikacji dachowej mo na rozmieêciç w co drugim rz dzie dachówek. Przy nachyleniu dachu >45 o elementy komunikacji dachowej nale y rozmieêciç w ka dym rz dzie dachówek. Monta : Do montowania stopnia kominiarskiego wykorzystuje si pojedynczy wspornik. Przy montowaniu stalowej awy kominiarskiej 400 dachówki, na których zamocowane sà wsporniki znajdujà si obok siebie. Przy montowaniu stalowej awy kominiarskiej 800 mi dzy dachówkami, na których zamocowane sà wsporniki nale y umieêciç jednà dachówk podstawowà. Przy mocowaniu d u szych aw i pomostów w ciàgi komunikacyjne wykorzystuje si stalowe àczniki aw kominiarskich. Pami taç nale y o zachowaniu maksymalnej odleg oêci mi dzy wspornikami nie przekraczajàcej 70 cm. Dotyczy to zarówno ca ych sk adanych ciàgów komunikacyjnych jak równie pojedynczych pomostów. Stalowa awa kominiarska d. 400mm, 800mm, 1000mm, 2000mm, (inne d ugoêci dost pne na specjalne zamówienie) Stalowy uk wspierajàcy Stalowy wspornik aw ze stopà gumowà EPDM Stalowy stopieƒ kominiarski Stalowy àcznik aw i pomostów 4 5

4 Wyjąć dachówki powyżej rzędu, gdzie będzie mocowana ława kominiarska, lub stopień kominiarski. W rozstawie 10 cm przykręcić łatę wspierającą. Wymiar ten warto sprawdzić przykładając wspornik i ewentualnie skorygować go dla innych modeli dachówek. Dla niektórych dachówek (np. Turmalin) może wystąpić konieczność podłożenia pod łatę wspierającą klocków dystansowych w celu jej uniesienia. Wsporniki zahaczyć za łatę wspierającą i ułożyć na dachówkach. Wsporniki przykręcić do łaty wspierającej. Każdy wspornik przykręcić dwoma ocynkowanymi wkrętami. W dachówkach, na których mają być zamocowane wsporniki wyciąć zamki poziome tak, aby wsporniki znalazły się na środku wypłaszczonych części profili dachówek. Na wsporniki nałożyć gumowe stopy. W dachówkach, które mają leżeć nad wspornikami wyciąć dolne zamki tak, aby po ułożeniu dachówki na miejscu pozostawić na szerokości wspornika kilkumilimetrowy luz. 6 7

5 Ułożyć nad wspornikami dachówki z wyciętymi zamkami i uzupełnić pozostałe dachówki. Łuk przykręcić do wspornika dwoma śrubami. Na wsporniku ułożyć łuk i wypoziomować go. W analogiczny sposób zamocować drugi łuk. 8 9

6 Na łuki nałożyć ławę kominiarską. Ławę przykręcić do łuków czterema śrubami. Śruby dołączone są do łuku wspierającego ławy kominiarskiej. W analogiczny sposób montować wsporniki, łuki, ławy krótkie, ławy długie i pomosty. Pamiętać należy o maksymalnej odległości wsporników nie przekraczającej 70 cm. STALOWY SYSTEM PRZECIWŚNIEŻNY Stopień kominiarski jest zintegrowany z łukiem i należy montować go bezpośrednio do wspornika poziomując go i przykręcając dwoma śrubami. 10 Part of Braas Monier Building Group 11

7 System zapór przeciwânie nych sk ada si z elementów s u Ñcych zapobieganiu osuwaniu si Âniegu z po aci dachu. W sk ad stalowego systemu przeciwênie nego Braas wchodzà: stalowy uchwyt p otka przeciwênie nego, stalowy p otek przeciwênie ny, stalowa klamry do àczenia p otków. Elementy wykonane sà ze stali ocynkowanej ogniowo i lakierowane proszkowo. Wymiary zapory i zapotrzebowanie elementów: Stalowy p otek przeciwênie ny 3000x200mm i 2000x200mm Stalowa klamra do àczenia p otków przeciwsnie nych 2 sztuki na ka de po àczenie p otków. Stalowy uchwyt do p otka przeciwênie nego montowany nie rzadziej jak co oko o 70 cm, a od koƒca p otka nie dalej jak 20 cm. Rozmieszczenie stalowego systemu przeciwênie nego na dachu: Stalowy system przeciwênie ny mo na instalowaç na dachu w trakcie jego uk adania jak i na istniejàcym pokryciu. Zapory (p otki) nale y montowaç w takich miejscach na dachu, aby zgromadzony za nimi Ênieg obcià a podpor krokwi, mur at, lub p atew. Pami taç nale y, e system przeciwênie ny potrafi gromadziç na dachu znaczne iloêci Êniegu, co wymaga indywidualnego projektowania i uwzgl dnienia tego faktu w obliczeniach konstrukcyjnych wi êby dachowej. Stalowy p otek przeciwênie ny (2000x200mm i 3000x200mm) Stalowy uchwyt do p otka przeciwênie nego Stalowa klamra do àczenia p otków przeciwsnie nych 12 13

8 Wyjąć dachówki powyżej rzędu, gdzie będzie mocowany płotek przeciwśnieżny. W rozstawie 10 cm przykręcić łatę wspierającą. Wymiar ten warto sprawdzić przykładając uchwyt i ewentualnie skorygować go dla innych modeli dachówek. Uchwyty zahaczyć za łatę wspierającą i ułożyć na dachówkach. Uchwyty przykręcić do łaty wspierającej. Każdy uchwyt przykręcić wkrętem ocynkowanym. W dachówkach, na których mają być zamocowane uchwyty systemu przeciwśnieżnego wyciąć zamki poziome tak, aby uchwyty znalazły się na środku wywłaszczonych części profili dachówek. Stalowe uchwyty płotków przeciwśnieżnych montować w odstępach nie większych jak 70 cm. W dachówkach, które mają leżeć nad uchwytami płotków przeciwśnieżnych wyciąć dolne zamki tak, aby po ułożeniu dachówki na miejscu pozostawić na szerokości wspornika kilkumilimetrowy luz

9 Ułożyć nad uchwytami dachówki z wyciętymi zamkami i uzupełnić pozostałe dachówki. Płotek wcisnąć w zatrzaski wsporników. W uchwyty wstawić wstawić płotek przeciwśnieżny

10 Monta UCHWYTÓW p otka przeciwâniegowego. Ogólne zasady 1. Odleg oêç mi dzy uchwytami powinna wynosiç od 40 do 80 cm. Zaleca si by przy wysokich i stromych dachach stosowaç 2 rz dy p otków bàdê rzàd p otków a powy ej Êniego apy w celuzabezpieczenia przed zsuwaniem si Êniegu. Kàt pochylenia po aci dachowej do 20º od 20º do 40º 40º i wi cej IloÊç wsporników na 1 p otek 2m IloÊç wsporników na 1 p otek 3m Uchwytów nie wolno montowaç poni ej mur aty. 2. Je eli zakoƒczenie uchwytu wypada na dachówce w miejscu gdzie dachówka nie ma podparcia, zaleca si u ycie dodatkowej aty podporowej. 3. Do przykr cania uchwytów nale y u ywaç Êrub min. Ø6 ocynkowanych. 4. Monta uchwytu w sposób inny ni zalecany grozi uszkodzeniem pokrycia dachowego. Nomogram do okreêlania iloêci i rodzaju zabezpieczeƒ przeciwêniegowych dla po aci dachowych. W celu atwego i szybkiego ustalenia odpowiedniej iloêci uchwytów p otka na jednà drabink p otka (2m i 3m) opracowano nomogram. Aby z niego skorzystaç potrzebna nam jest tylko linijka i oczywiêcie podstawowa wiedza o po aci danego dachu. Przyk adowe obliczenia: Dane poczàtkowe I (lewa strona nomogramu): - kàt nachylenia po aci dachowej d ugoêç po aci dachowej - krokwi - 10m - p otek d ugoêci 3m àczymy linià prostà punkty oznaczajàce kàt nachylenia dachu z punktem odpowiadajàcym d ugoêci po aci dachowej-krokwi w cz Êci nomogramu przewidzianej dla p otków 3m. Linia utworzona pomi dzy tymi punktami przechodzi przez proponowane rozwiàzania. W tym przypadku nomogram wskazuje nam rozwiàzanie: Zamontowaç 6 uchwytów na trzech metrach, czyli jednej drabince p otka montowanych nad mur atà; Dane poczàtkowe II (prawa strona nomogramu): - kàt nachylenia po aci dachowej 20 - d ugoêç po aci dachowej - krokwi 11m - p otek d ugoêci 2m Post pujàc podobnie jak wy ej z tym, e na cz Êci przeznaczonej dla p otków 2m otrzymujemy : Zamontowaç 4 uchwyty na dwóch metrach, czyli jednej drabince p otka montowanych nad mur atà; W przypadku przeci cia prowadzonej linii przez dwa rozwiàania mamy do wyboru dwa równowa ne warianty. Wybór w aêciwego wariantu nale y pozostawiç kierownikowi budowy, który powinien uwzgl dniç po o enie budynku (ukszta towanie terenu, strefy Êniegowe) i jego uk ad wzgl dem stron Êwiata oraz ciàgi komunikacyjne przebiegajàce pod okapem dachu. Opracowano na podstawie zaleceƒ producenta 18 19

11 Monier Braas Sp. z o. o Opole, ul. Wschodnia 26, Infolinia: , dla tel. kom.: , info-braas.pl@monier.com Zalecenia producenta. Zastrzegamy sobie prawo do zmian technicznych. Instrukcje chronione są prawem autorskim. Rozporządzanie instrukcjami w innych celach, niż ten dla którego zostały wydane, wymaga zgody Monier Braas Sp. z o.o
