Wykład VII. Ogniwa paliwowe
|
|
- Bogusław Kowalik
- 6 lat temu
- Przeglądów:
Transkrypt
1 Wykład VII Ogniwa paliwowe
2 Ogniwo paliwowe Ogniwo paliwowe jest urządzeniem pozwalającym na ciągłą przemianą energii chemicznej paliwa w energię oraz ciepło, tak długo jak, dostarczane jest paliwo i utleniacz 1838-odkrycie przez szwajcarskiego chemika S.F.Schonbeina zasady działania ogniw paliwowych 1839-stworzenie przez walijskiego naukowca, sir Williama Grove pierwszego działającego ogniwa Lata60-te XX wieku pierwsze praktyczne wykorzystanie ogniw paliwowych w czasie programów Sojuz, Apollo, Gemini, Skylab do produkcji energii elektrycznej i wody Specjaliści oceniają, że zastąpienie tradycyjnych metod wytwarzania energii elektrycznej z węgla przez ogniwa paliwowe powinno zmniejszyć emisję: CO 2 o 40-60%, tlenki azotu o 50-90%,
3 Elektroliza wody H 2 O 1/2O 2 + H 2 Energia elektryczna dostarczana G= kj O 2 + H Wymiana energii dla 1 mola wody H= kj bateria Energia z otoczenia T S=48.7 kj Praca na rozprężanie produkowanego gazu p V=3.7 kj

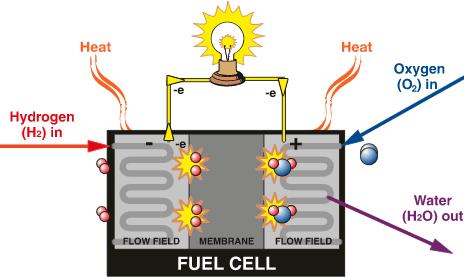

4 Ogniwo paliwowe PEMFC Proton Exchange Membrane Fuel CellSOFC Solid Oxide Fuel Cell
5 Ogniwa paliwowe termodynamika H 2 (g) + ½O 2 (g) H 2 O(l) Termodynamiczne własności w 1atm, 298K H 2 O 2 H 2 O (l) Entalpia (H) kj/ mol Entropia (S) J/mol K J/mol K J/mol K
6 Ogniwa paliwowe ΔH = ΔH reaction = ΣH products ΣH reactants = (1mol)( kj/ mol ) - (0) = kj ΔS = ΔS reaction = ΣS products ΣS reactants = [(1mol)(69.91 J/mol K)] [(1mol)( J/mol K) + (½mol)( J/mol K)] = J/ K G= H-T S G= J-(298K) (-163.2J/K)= J ΔQ = TΔS = (298K)( J/ K ) = kj
7 Rodzaje ogniw paliwowych TYP Elektrolit Efektywność Temp. pracy SOFC ZrO % 800 o C MCFC (Li,K)CO 3 50% 650 o C PAFC H 3 PO 4 40% 200 o C AFC KOH 50-60% 80 o C PEFC mebrana 60% 80 o C polimerowa
8 Rodzaje ogniw paliwowych- przetwarzanie paliwa Paliwa płynne Parowanie Typ ogniwa Paliwa gzowe Wzrost złożoności procesu technologicznego przetwarzania paliwa Spadek efektywności o C Usuwanie siarki o C Konwersja do H 2 i CO Przesunięcie reakcji H 2 i CO Selektywne utlenianie CO <40% H 2 CO 2, H 2 O SOFC Termicznie zintegrowane z reformerem MCFC Termicznie zintegrowane z reformerem PAFC (CO < 5%) PEMFC (CO < 10ppm) o C 650 o C 200 o C 80 o C
9 Alkaliczne ogniwa paliwowe AFC Sprężone paliwo - wodór i tlen Elektrolit wodorotlenek potasu (KOH) Efektywność ~70% Temperatura pracy: 150 C C Moc wyjściowa 300W to 5kW Wymagany czysty wodór + Pt jako katalizator ($$) Wodny roztwór elektrolitu nieszczelności-korozja

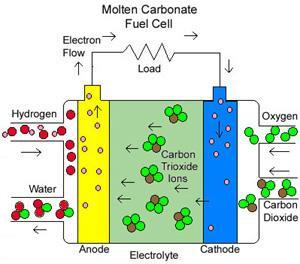

10 Ogniwo paliwowe ze stopionym węglanem MCFC Elektrolit stopiony węglan Efektywność 60 80% Temperatura pracy ~650 C Katalizator Nikiel (tani) Do 2 MW Za wysoka temperatura pracy dla wielu zastosowań W czasie reakcji jony węglanowe są konsumowane kompensacja poprzez wprowadzenie CO 2
11 Ogniwo paliwowe z kwasem fosforowym PAFC Phosphoric Acid Fuel Cell Elektrolit ma właściwości korozyjne Elektrolit kwas ortofosforowy Efektywność 40 80% Temperatura pracy 150 C C Testowane są jednostki o mocy 11 MW Jako paliwo można używać benzyny (bez siarki) Katalizatory platynowe są bardzo drogie
12 Ogniwo paliwowe z membraną do wymiany protonów PEMFC Proton Exchange Membrane Fuel Cell Elektrolit - cienki przepuszczalny polimer Efektywność 40 60% Moc kw Temperatura pracy 80 C Elektrolit nie wymaga uszczelnienia i nie pęka Temperatura pracy pozwala na zastosowanie w domach i samochodach Katalizatory platynowe stosowane po obu stronach elektrolitu $$
13 Ogniwa paliwowe ze stałotlenkowym elektrolitem (SOFC) Elektrolit- ceramiczne tlenki metali Efektywność ~60% Temperatura pracy C Moc do 100 kw Wysoka temperatura / katalizatory mogą pochłaniać na elektrodzie wodór z paliwa Wysoka temperatura umożliwia zastosowania ciepła do otrzymywania energii ale ograniczeniem są duże wymiary SOFC Stały elektrolit nie wymaga uszczelnienia ale jest nieodporny na pękanie
14 Zalety Sprawność bezpośredniej konwersji energii chemicznej paliwa w energię elektryczną nie podlega ograniczeniu wynikającemu z teorii silników cieplnych Wysoka sprawność produkcji energii elektrycznej Możliwość stosowania różnych rodzajów paliw Technologia bezpieczna dla środowiska Nie istnieje problem emisji tlenków siarki i azotu (śladowe ilości) Brak ruchomych części pracujących w trudnych warunkach Możliwość pracy przy szerokim zakresie obciążeń Możliwość ciągłej pracy (o ile jest dostęp do utleniacza i paliwa)
15 Wady Niskie napięcie uzyskiwane z pojedynczego ogniwa Drogie materiały na katalizatory Stosunkowo niewielkie moce uzyskiwane z modułu Produkcja jedynie prądu stałego (co czasami jest zaletą) Podatność na wpływ zanieczyszczeń zawartych w paliwie (zanieczyszczenia zmniejszają żywotność ogniw zatykając porowate elektrody przez co zmniejsza się ich wydajność prądowa) Trudność z produkcją, magazynowaniem i dystrybucją paliwa (wodoru)
16 IDEALNE OGNIWO PEM G= H-T S G= J-(298K) (-163.2J/K)= J Dla 1atm, 25 o C, U ogniwa wynosi 1.23V E=- G/nF =-( J/2x96.487J/V)=1.23V Dla temperatury 80 o C G= J/mol E=-( J/2x96.487J/V=1.18V
17 Budowa ogniwa PEM
18 Zadania membrany w ogniwie PEM Elektrolityczna membrana polimerowa powinna spełniać następujące funkcje: Bierze udział w procesie przenoszenia ładunku (w przypadku ogniw PEM ładunkiem transportowanym są protony) Zapobiega mieszaniu się tlenu i wodoru Stanowi izolację elektronową pomiędzy elektrodami
19 Struktura polimerowej membrany NAFION Ciało stałe, polimer organiczny, składający się z: 1. -CF 2 -CF-CF 2-2. O-CF 2 -CF- O-CF 2 -CF 2 - Łańcuch boczny, 3. Skupisko jonów składające się z jonów kwasu sulfonowego (SO 3-, H + ) Nafion-jonowymienna membrana selektywnie przepuszczająca protony
20 Trwały Dlaczego Nafion? Odporny na działanie kwasów i zasad Odporny na działanie temperatury do 230 o C Można łatwo unieruchamiać w nim zarówno jony metali jak i ich kompleksy Można łatwo mechanicznie usuwać warstwy nafionu z powierzchni fazy przewodzącej Wysokie przewodnictwo protonowe: 0.1 S/cm w RT 0.15 S/cm w temperaturze pracy ogniwa 80 o C
21 Membrana polimerowa
22 Praca PEM- (Membrany z Polimerowych Elektrolitów) ogniw paliwowych jest ograniczana przez zakres temperatury, w której woda jest cieczą. Membrana musi zawierać wodę, jony wodorowe mogą przenosić ładunek wewnątrz membrany. Temperatura pracy membrany polimerowej w ogniwie paliwowym powyżej 100 o C jest możliwa pod ciśnieniem, wymagającym utrzymywanie wody w stanie ciekłym, ale skracającym czas życia ogniwa. Obecnie koszt około 37$/stopa kwadratowa (9.25 cm 2 ).
23 Protonowy mechanizm przewodzenia
24 Własności plastyczny polimer, zazwyczaj w postaci membrany. grubość m, (papier 25 m). Polimerowa membrana jest zazwyczaj elektrolitem, w którym, jony ujemne są sztywno złapane wewnątrz struktury, natomiast jony dodatnie (jedyne) są mobilne i mogą przenosić dodatni ładunek przez membranę. W PEM jonami dodatnimi są protony, dlatego też membrany takie noszą nazwę membrany wymiany protonów. Ruch protonów od anody do katody w jednym kierunku (jedynie) jest podstawą działania PEM. Struktura jest oparta na Teflonie, membrany te są relatywnie trwałe i stabilne stanowią efektywny separator gazu-membrana oddziela paliwo wodorowe od powietrza polimer nie przewodzi elektronów.
25 Stosowane membrany 1960 firma DuPont Chemical s wprowadza membranę perflurowaną- Nafion Odmiany Nafionu : Typ membrany Grubość ( m) Masa g/m 2 ) N N N Inne firmy produkujące jonowymienne membrany polimerowe: Asahi Chemical (Actiplex-S ), Dow Chemical (Dow) Rodzaj membrany (Firma) Masa równoważnikowa SO - 3 (g/mol) Grubość w stanie suchym ( m) Przewodność (S/m) Dow Actiplex-S Nafion
26 Elektrody Wszystkie elektrochemiczne reakcje składają się z 2 oddzielnych reakcji: reakcji utleniania na anodzie reakcji redukcji na katodzie Katoda i anoda są oddzielone elektrolitem. W połówkowej reakcji utleniania: 2H 2 4H + + 4e W połówkowej reakcji redukcji: O 2 + 4H + + 4e 2H 2 O Te dwie połówkowe reakcje zachodzą bardzo wolno w niskich temperaturach (zazwyczaj w 80 o C) Tak więc stosuje się na obu elektrodach katalizatory w celu zwiększenia szybkości reakcji połówkowych. Katalizatorem jest platyna.
27 Dlaczego platyna? połączenia z atomami H - nie są za słabe i nie za mocne to jest wyjątkowa cecha dobrego katalizatora. największa możliwa powierzchnia właściwa. każda elektroda składa się z porowatego węgla z małymi cząsteczkami Pt. elektroda jest porowata co pozwala na dyfuzję gazu do katalizatora. C i Pt przewodzą elektrony, małe wymiary cząsteczek Pt, około 2 nm, powodują ogromną całkowitą powierzchnię właściwą Pt, która jest dostępna dla gazu. Całkowita powierzchnia prezentowana przez ogromną ilość małych cząstek jest bardzo duża natomiast całkowita masa Pt mała. Duża powierzchnia Pt pozwala na reakcje elektrodowe przebiegające na wielu miejscach Pt jednocześnie. Wysoka dyspersja katalizatora jest jednym ze sposobów generowania znaczącego prądu elektronowego.
28 Budowa elektrod w PEM
29 Zarządzanie wodą W ogniwie paliwowym zarówno paliwo jak i powietrze musi być ciągle wilgotne. Ta dodatkowa woda utrzymuje polimerową membranę w stanie uwodnionym. Wilgotność gazów musi być kontrolowana. Za mało wody zapobiega przewodzeniu przez membranę jonów H +. Jeżeli powietrze przechodzi przez katodę za wolno, powietrze nie może przenieść całej wody produkowanej przy katodzie poza ogniwo - katoda jest zalewana. Osiągi ogniwa są zmniejszone ponieważ tlen nie jest w stanie penetrować przez katodę.
30 Konstrukcja membrana/elektroda Materiał katalizatora preparowany w postaci farby formowanej przez dokładne mieszanie odpowiednich ilości katalizatora (proszek Pt rozproszony na węglu) i rozpuszczenie materiału w alkoholu. Pokrywanie powierzchni membrany roztworem katalizatora poprzez malowanie Wygrzewanie wilgotnej warstwy katalizatora na powierzchni membrany Powtarzanie procedury na drugiej stronie membrany Wysuszona membrana z elektrodami jest zanurzana w lekko wrzącym rozcieńczonym roztworze kwasu w celu zapewnienia jonów protonowych, koniecznych do działania PEM Ostatni etap to dokładne płukanie w destylowanej wodzie
31 Konstrukcja ogniwa PEM Pierwsza konstrukcja w latach 60-tych Gemini, 4mg Pt /cm 2 Obecnie 0.15mg Pt/cm 2 Na etapie laboratoryjnym 0.25mg Pt /cm 2 Odpowiada to udoskonaleniu osiągnięć ogniwa z programu Gemini, wyrażonych natężenie prądu na mg platyny z 0.5A do 15A. Grubość membrany w omawianej strukturze zmienia się w zależności od typu membrany. Grubość warstwy katalitycznej zależy od ilości zastosowanej platyny na każdej elektrodzie. Dla warstwy zawierającej około 0.15mg Pt/cm 2, grubość warstwy wynosi do 10 m, mniej niż grubość kartki papieru.
32 SOFC: stało-tlenkowe ogniwa paliwowe H 2 O (g) anoda elektrolit katoda TPB (Triple Phase Boundary): 1. Gaz (O 2 ) 2.Electron (e ) 3.Anion (O 2 ): elektrolit 2H 2(g) + 2O 2- H 2 O (g) + 4e Anoda: Reakcja utleniania Atmosfera gazowa o niskim p(o 2 ) O 2(g) +4e 2O 2- Katoda: Reakcja redukcji Atmosfera gazowa o wysokim p(o 2 )
33 Ogniwa paliwowe Skład Przewodnictwo Mikrostruktura Preparatyka
34 Materiały dla SOFC: wymagania właściwości elektryczne właściwości termochemiczne Katoda przewodnictwo ele + ion aktywność katalityczna porowatość wsp.rozszerzalności termicznej adhezja Elektrolit Anoda przewodnictwo jonowe aktywność katalityczna przewodnictwo ele + ion gazoszczelność stabilność mechaniczna adhezja wsp.rozszerzalności termicznej porowatość
35 Efektywna praca ogniwa paliwowego zdeterminowana jest: procesami zachodzącymi na granicy faz gaz -elektrodaelektrolit stały transportem jonów przez elektrolit stały: wartość przewodnictwa dyfuzja Reakcja sumaryczna, która zachodzi w ogniwie paliwowym z wodorem jako paliwem opisana jest równaniem: 2H 2 + O 2 H 2 O Wysoka gęstość prądu oraz związaną z nią gęstość mocy ogniwa (W/m 2 ) można osiągnąć gdy szybkość reakcji ogniwa jest wysoka. Reakcja składa się z następujących procesów następczych: na katodzie- redukcja tlenu w elektrolicie stałym-transport jonów tlenu na anodzie-utlenianie paliwa 39
36 Reakcje elektrodowe Oddziaływanie tlenu z YSZ pokrytym porowatą warstwą platyny obejmuje następujące etapy cząstkowe: Przepływ tlenu przez pory Pt Adsorpcja tlenu na ścianach Pt w formie molekularnej O 2(ads) Dysocjacja O 2(ads) na atomy, zachodząca na Pt lub na granicy faz Pt/YSZ Reakcja elektrochemiczna zachodząca na granicy faz Pt/YSZ: O (ads) + 2e (Pt) O 2- (YSZ) 40
37 Etap limitujący proces oddziaływania tlen-ciało stałe Tworzenie się międzymetalicznej fazy Pt(Y, Zr) która kontroluje przepływ ładunku Struktura i geometria elektrody-kontrola wbudowywania się tlenu Na powierzchni elektrolitu tworzą się O - 2(chem), które dysocjują na jony O 2- Wbudowywanie tlenu zachodzi w pobliżu styku trzech faz: gazowej, Pt oraz elektrolitu. Miejsce to nosi nazwę TPB (Triple Phase Boundary). Gęstość punktów TPB określa się parametrem zwanym obwodem sieci metalicznej PMN (Perimeter metal netwok). 41

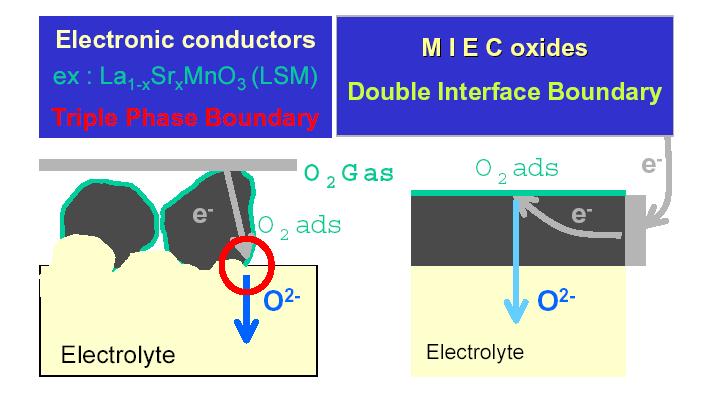

38 SOFC-katoda redukcja tlenu Przewodnik elektronowy TPB MIEC-tlenki DIB 42
39 TPB przy anodzie Analogiczna sytuacja występuje przy anodzie, gdzie w TPB zachodzi następująca reakcja w przypadku wodoru (jako paliwa): H 2(gaz) + O 2- (YSZ) H 2 O (gaz) + 2e - (Pt) Modyfikacja elektrod w celu zwiększenia ilości miejsc w których zachodzą reakcje H 2 (gaz) + O 2- (YSZ) H 2 O (gaz) + 2e - (Pt) O (ads) + 2e (Pt) O 2- (YSZ) Zwiększenie obszarów styku metal-elektrolit Elektrody kompozytowe złożone z rozproszonych cząstek metalu w osnowie elektrolitu stałego CERMET Zastosowanie półprzewodnika o mieszanym typie przewodnictwa MIEC -metoda stosowana w przypadku katody 43
40 Materiały dla SOFC-wymagania Elektrody Wysokie przewodnictwo elektronowo-jonowe Chemiczna i mechaniczna stabilność: o C w utleniających warunkach dla katody i redukujących dla anody Dopasowanie współczynników rozszerzalności z elektrolitem Wystarczająca porowatość ułatwiająca transport tlenu z fazy gazowej do elektrolitu Elektrolit gazoszczelny wysokie przewodnictwo jonowe (tlenu) zaniedbywane przewodnictwo elektronowe 45
41 Materiały dla SOFC-wymagania, cd Interkonektory (pomiędzy katodą a anodą) -nieporowaty -wysokie przewodnictwo elektronowe i zaniedbywane przewodnictwo jonowe -stabilne zarówno w atmosferze utleniającej jak i redukującej -chemiczna i termiczna kompatybilność z innymi komponentami 46
