PRZEPUSTNICE WYSOKOTEMPERATUROWE dla ciepłownictwa i zastosowań przemysłowych

Transkrypt

1 PRZEPUSTNICE WYSOKOTEMPERATUROWE dla ciepłownictwa i zastosowań przemysłowych Średnice nominalne DN200(8") - Szczelność Klasa A wg EN zero przecieków w obu kierunkach Ciśnienia Temperatura C (320 C) zgodne z dyrektywą ciśnieniową 97/23/WE oznaczone znakiem ISO Lloyd's Register Quality Assurance

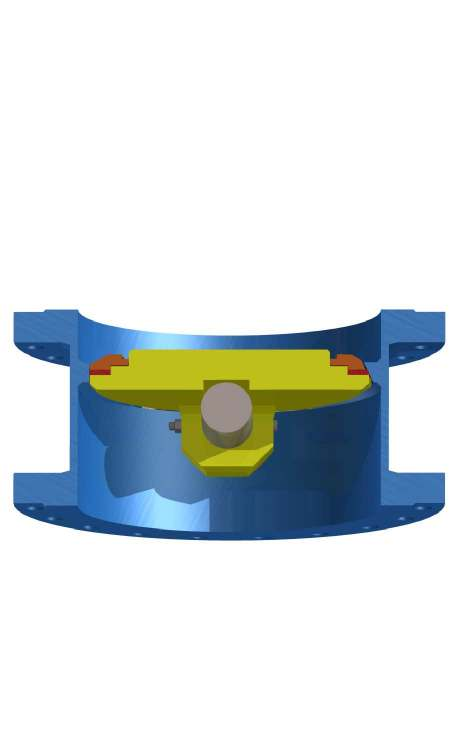

2 O P I S TBHydro typu z potrójnym mimośrodem wykorzystywane są jako armatura odcinająca lub regulacyjna pracująca w sieciach ciepłowniczych, do wody i pary wodnej o temperaturze medium C (na zamówienie do 320 C). Konstrukcja zapewnia dwukierunkową szczelność w klasie A według EN Geometria uszczelniania gwarantuje beztarciowy ruch dysku aż do całkowitego zamknięcia. A-A A B 01 A C A

3 Detal A opcja UG1-UL1 Detal A opcja UG2-UL1 Detal A opcja UG1-UL Detal B opcja PU1 Detal B opcja PU2 Detal C Detal A opcja UG1-UL1 Detal A opcja UG2-UL1 Detal A opcja UG1-UL2 PU1 PU2 Opis dostępnych opcji uszczelnienie główne - uszczelka lamellowa współpracująca z pierścieniem kompensacyjnym uszczelnienie główne - uszczelka lamellowa współpracująca z pierścieniem stałym uszczelnienie główne - pierścień stalowy wraz z uszczelką spiralną współpracujący z pierścieniem kompensacyjnym uszczelnienie wału grafitem (dławnica) uszczelnienie wału zestawem o-ring EPDM (maks. 150 C) Nr. części Nazwa Materiał Nr. części Nazwa Materiał 01 Korpus P265GH/A216WCB/X5CrNi Kołek stożkowy X3CrNiMo Gniazdo / opcja: pierścień uszczelniający X5CrNi18-10/stelitowane 32.1 Blaszka zabezpieczająca X5CrNi Dysk P265GH/A216WCB/X5CrNi Śruba z łbem sześciokąt. A Pierścień dociskowy P265GH/X5CrNi Podkładka dwułopatkowa A2 05 Wał X3CrNiMo Śruba z łbem sześciokąt. 5.6 zinc 05.1 Pierścień oporowy CuSn7Zn4Pb7/CuAl10Fe3Mn Śruba z łbem sześciokąt. 5.6 zinc 05.2 Pierscień dzielony X5CrNi Nakrętka 5 zinc 07 Pokrywa P265GH/X5CrNi Nakrętka 5 zinc 08 Adapter napędu (opcja uszczelnienia: grafit lub oring) 09.1 Pierścień dławnicy 09.2 Okular dławnicy 09.3 Szpilka 11 Uszczelka główna 12 Pierścień kompensacyjny 12.1 Ogranicznik S355J 2+N Nakrętka A2 standard PU1: S355J 2+N opcja PU2: brak standard PU1: S355J 2+N opcja PU2: brak standard PU1: 5.6 zinc opcja PU2: brak standard UG1-UL1: lamella X5CrNi18-10/X6CrNiMoTi grafit opcja UL2: stalowa X5CrNi18-10/X6CrNiMoTi standard UG1: X3CrNiMo13-4 opcja UG2: brak pierścienia standard UG1: X5CrNi18-10 opcja UG2: brak ogranicznika Lista części Pakiet uszczelniający standard PU1: grafit opcja PU2: o-ring EPDM (maks. 150 C) O-ring EPDM O-ring Uszczelka spiralna O-ring Łożysko standard PU1: brak opcja PU2: EPDM standard UL1: brak uszczelki opcja UL2: stal nierdzewna + grafit standard UG1: EPDM opcja UG2: brak (gdy brak p.12) standard B1: BBT opcja B2: RBT Łożysko oporowe CuSn7Zn4Pb7/CuAl10Fe3Mn2

4 Z E R O P R Z E C I E K Ó W TBHydro w przepustnicach typu jako standard wykorzystuje tzw. pierścień pływający. Jest to nierdzewny pierścień który od zewnątrz obrobiony jest ślizgowo (ma możliwość pływania w korpusie pod wpływem budującego się ciśnienia), natomiast wewnątrz obrobiony wg. standardu 3E współpracując z uszczelką główną. Ciśnienie wewnątrz przepustnicy dociska go do uszczelki głównej poprawiając szczelność. Zastosowanie pierścienia pływającego wraz z samo-dopasowującą się uszczelką lamellową zapewnia ZERO PRZECIEKÓW (Rate A zgodnie z EN ) oraz minimalizuje wymagany moment przekładni do osiągnięcia szczelności. Jako opcja (UG2) przepustnice dostępne są także ze stałym gniazdem korpusu (bez pierścienia pływającego). W przepustnicach jako uszczelnienie wału w standardzie stosowane jest szczeliwo grafitowe. Pozwala to na szczelną pracę nawet w bardzo wysokich temperaturach. Jako opcja (PU2) dla przepustnic pracujących w temperaturze medium do 150 C TBHydro proponuje uszczelnienie o-ringami EPDM. Takie rozwiązaniu gwarantuje niezawodną szczelność (ZERO PRZECIEKÓW), a dodatkowo minimalizuje przestrzeń wymaganą dla napędu oraz nie wymaga okresowych regulacji dławnicy. TBHydro firmą z tradycjami Od 2002 roku TBHydro wyprodukowało ponad 1400 szt. zaworów wielkogabarytowych do energetyki wodnej i ciepłownictwa. Nasze zawory pracują bezawaryjnie, każdego roku przepływa przez nie miliony litrów wody i innych mediów. Polski producent przepustnic 3E Nasza armatura wykonywana jest w zakładzie produkcyjnym w Wągrowcu (Wielkopolska). Każdy wyprodukowany zawór jest testowany przez dział Kontroli Jakości, a armatury ciepłownicze także w obecności inspektora jednostki notyfikowanej. Nasi klienci są również mile widziani na próbach bezpośrednio przed wysyłką armatur na miejsce instalacji. P R Z E P Ł Y W Y Wartości współczynnika Kv dla pełnego otwarcia przepustnicy zawarte są w tabeli. Zmiana współczynnika Kv w zależności od kąta otwarcia przepustnicy przedstawia wykres. Zalecany zakres regulacji % 90% 80% 70% 60% 50% 40% 30% 20% 10% Kv - kąt otwarcia 0% Kv Kąt otwarcia [stopnie] DN Kv (90st) >1000 na zapytanie ciśnienie [bar] Ciśnienie dopuszczalne - temperatura PN25 PN Temperatura [ C]

5 W E R S J E W Y K O N A N I A Wersja kołnierzowa -FL Wersja do wspawania -WE Wersja międzykołnierzowa -WA N A P Ę D Y z potrójnym mimośrodem mogą być dostarczone z różnymi rodzajami napędów. Dobór napędu zapewnia optymalną pracę przepustnicy. W wersji standardowej napęd dla przepustnic PN16 i PN25 jest dobrany do sterowania przepustnicą w warunkach Δp=16bar (opcja Δp=25bar). Napędy wyposażone są w wskaźnik położenia dysku przepustnicy. Wolny wałek Napęd elektryczny Przekładnia ręczna Inne napędy na zapytanie (hydrauliczne, pneumatyczne itp.) MP - moment obrotowy na wałku do doboru przekładni dla Δp=16bar DN MP [Nm] DN >1000 MP [Nm] na zapytanie TBHydro zapewnia serwis gwarancyjny i pogwarancyjny 24h/dobe!

6 -WA - WYMI ARY Połączenie międzykołnierzowe z rurociągiem według EN1092-1, długość zabudowy według EN558-1 seria 13 -WE - WYMI ARY Spawane połączenie z rurociągiem według EN 12627, długość według EN seria 14 -FL - WYMI ARY Kołnierzowe połączenie z rurociągiem według EN , długość według EN seria 14 PN16 PN25 standard: opcja: DN FTF1 FTF2 ØD1 ØD2 PU1 PU2 Dp=16bar ØD3 ØD4 ØK n x Ød ØD3 ØD4 ØK n x Ød H [mm] H [mm] F (ISO5211) x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F x Ø x Ø F40 >1000 na zapytanie

7 R E M O N T Y Serwis u klienta, produkcja i remonty w zakładzie produkcyjnym w Wągrowcu. P R Z E D P O TB Hydro Sp. z o.o., ul. Czernika 4, Poznań, POLAND

8 TBHydro Jesteśmy firmą projektującą i wykonującą armatury i urządzenia specjalne dla potrzeb energetyki wodnej i ciepłownictwa. Istniejemy na rynku od 1989 roku. ZAWORY ENERGETYKA WODNA CIEPŁOWNICTWO Zatrudniamy wyspecjalizowaną kadrę inżynierów oraz specjalistów, którzy ściśle współpracując ze sobą realizują projekty na zlecenie znanych światowych koncernów. Nasi konstruktorzy dysponują nowoczesnymi narzędziami do projektowania, a zakład produkcyjny w Wągrowcu posiada niezbędne maszyny i sprzęt konieczny do zapewnienia wysokiej jakości realizacji. TBHydro posiada System Zarządzania Jakością zatwierdzony przez Lloyd's Register Quality Assurance jako zgodny z normami zarządzania jakością ISO 9001:2008
