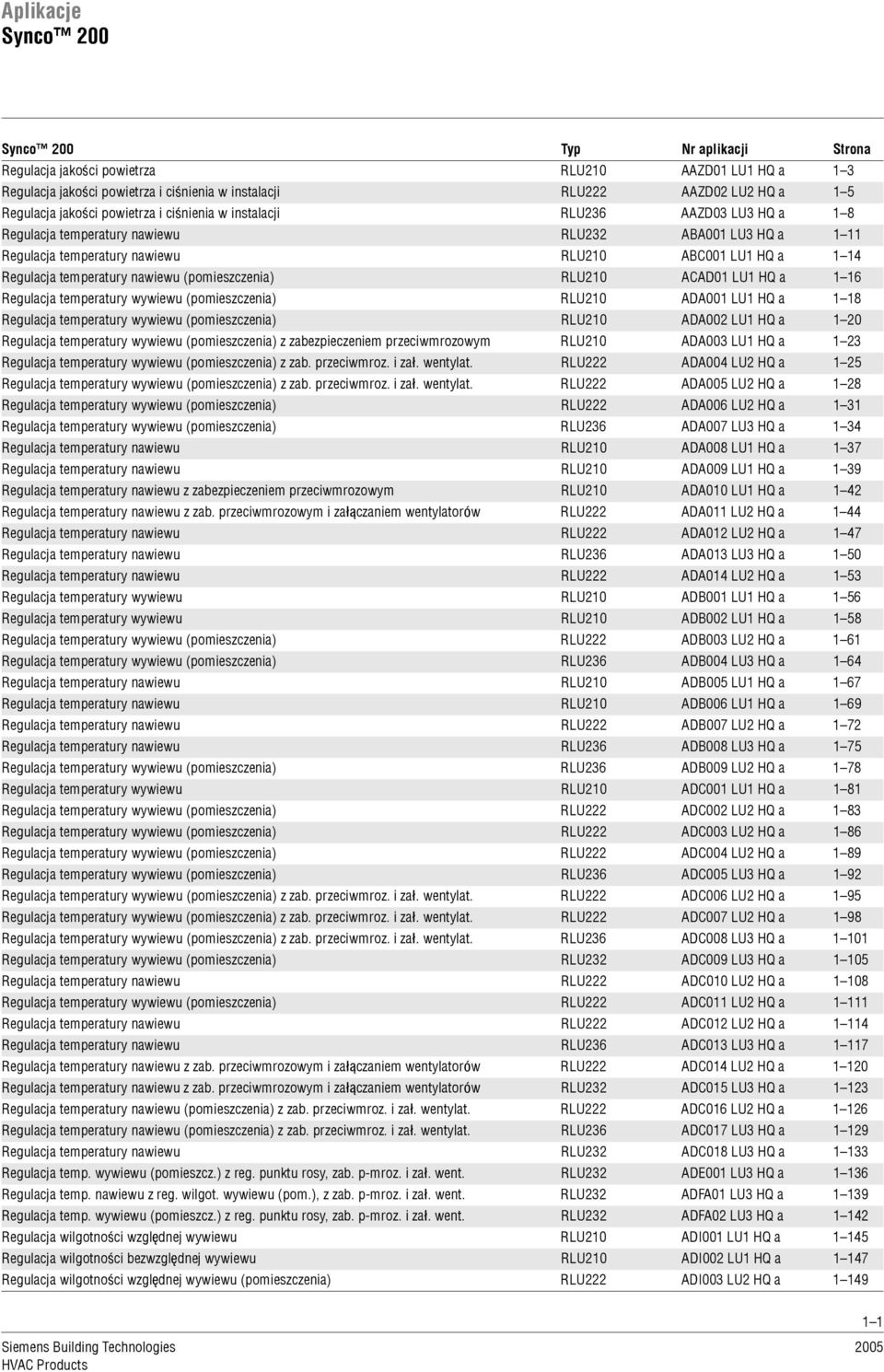

1 Aplikacje Synco Synco 200 Typ Nr aplikacji Strona Regulacja jakoœci powietrza RLU210 AAZD01 LU1 HQ a 1 3 Regulacja jakoœci powietrza i ciœnienia w instalacji RLU222 AAZD02 LU2 HQ a 1 5 Regulacja jakoœci powietrza i ciœnienia w instalacji RLU236 AAZD03 LU3 HQ a 1 8 Regulacja temperatury nawiewu RLU232 ABA001 LU3 HQ a 1 11 Regulacja temperatury nawiewu RLU210 ABC001 LU1 HQ a 1 14 Regulacja temperatury nawiewu (pomieszczenia) RLU210 ACAD01 LU1 HQ a 1 16 Regulacja temperatury wywiewu (pomieszczenia) RLU210 ADA001 LU1 HQ a 1 18 Regulacja temperatury wywiewu (pomieszczenia) RLU210 ADA002 LU1 HQ a 1 20 Regulacja temperatury wywiewu (pomieszczenia) z zabezpieczeniem przeciwmrozowym RLU210 ADA003 LU1 HQ a 1 23 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU222 ADA004 LU2 HQ a 1 25 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU222 ADA005 LU2 HQ a 1 28 Regulacja temperatury wywiewu (pomieszczenia) RLU222 ADA006 LU2 HQ a 1 31 Regulacja temperatury wywiewu (pomieszczenia) RLU236 ADA007 LU3 HQ a 1 34 Regulacja temperatury nawiewu RLU210 ADA008 LU1 HQ a 1 37 Regulacja temperatury nawiewu RLU210 ADA009 LU1 HQ a 1 39 Regulacja temperatury nawiewu z zabezpieczeniem przeciwmrozowym RLU210 ADA010 LU1 HQ a 1 42 Regulacja temperatury nawiewu z zab. przeciwmrozowym i za³¹czaniem wentylatorów RLU222 ADA011 LU2 HQ a 1 44 Regulacja temperatury nawiewu RLU222 ADA012 LU2 HQ a 1 47 Regulacja temperatury nawiewu RLU236 ADA013 LU3 HQ a 1 50 Regulacja temperatury nawiewu RLU222 ADA014 LU2 HQ a 1 53 Regulacja temperatury wywiewu RLU210 ADB001 LU1 HQ a 1 56 Regulacja temperatury wywiewu RLU210 ADB002 LU1 HQ a 1 58 Regulacja temperatury wywiewu (pomieszczenia) RLU222 ADB003 LU2 HQ a 1 61 Regulacja temperatury wywiewu (pomieszczenia) RLU236 ADB004 LU3 HQ a 1 64 Regulacja temperatury nawiewu RLU210 ADB005 LU1 HQ a 1 67 Regulacja temperatury nawiewu RLU210 ADB006 LU1 HQ a 1 69 Regulacja temperatury nawiewu RLU222 ADB007 LU2 HQ a 1 72 Regulacja temperatury nawiewu RLU236 ADB008 LU3 HQ a 1 75 Regulacja temperatury wywiewu (pomieszczenia) RLU236 ADB009 LU2 HQ a 1 78 Regulacja temperatury wywiewu RLU210 ADC001 LU1 HQ a 1 81 Regulacja temperatury wywiewu (pomieszczenia) RLU222 ADC002 LU2 HQ a 1 83 Regulacja temperatury wywiewu (pomieszczenia) RLU222 ADC003 LU2 HQ a 1 86 Regulacja temperatury wywiewu (pomieszczenia) RLU222 ADC004 LU2 HQ a 1 89 Regulacja temperatury wywiewu (pomieszczenia) RLU236 ADC005 LU3 HQ a 1 92 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU222 ADC006 LU2 HQ a 1 95 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU222 ADC007 LU2 HQ a 1 98 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU236 ADC008 LU3 HQ a Regulacja temperatury wywiewu (pomieszczenia) RLU232 ADC009 LU3 HQ a Regulacja temperatury nawiewu RLU222 ADC010 LU2 HQ a Regulacja temperatury wywiewu (pomieszczenia) RLU222 ADC011 LU2 HQ a Regulacja temperatury nawiewu RLU222 ADC012 LU2 HQ a Regulacja temperatury nawiewu RLU236 ADC013 LU3 HQ a Regulacja temperatury nawiewu z zab. przeciwmrozowym i za³¹czaniem wentylatorów RLU222 ADC014 LU2 HQ a Regulacja temperatury nawiewu z zab. przeciwmrozowym i za³¹czaniem wentylatorów RLU232 ADC015 LU3 HQ a Regulacja temperatury nawiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU222 ADC016 LU2 HQ a Regulacja temperatury nawiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU236 ADC017 LU3 HQ a Regulacja temperatury nawiewu RLU232 ADC018 LU3 HQ a Regulacja temp. wywiewu (pomieszcz.) z reg. punktu rosy, zab. p-mroz. i za³. went. RLU232 ADE001 LU3 HQ a Regulacja temp. nawiewu z reg. wilgot. wywiewu (pom.), z zab. p-mroz. i za³. went. RLU232 ADFA01 LU3 HQ a Regulacja temp. wywiewu (pomieszcz.) z reg. punktu rosy, zab. p-mroz. i za³. went. RLU232 ADFA02 LU3 HQ a Regulacja wilgotnoœci wzglêdnej wywiewu RLU210 ADI001 LU1 HQ a Regulacja wilgotnoœci bezwzglêdnej wywiewu RLU210 ADI002 LU1 HQ a Regulacja wilgotnoœci wzglêdnej wywiewu (pomieszczenia) RLU222 ADI003 LU2 HQ a

2 Aplikacje Synco 200 Synco 200 Typ Nr aplikacji Strona Regulacja wilgotnoœci wzglêdnej wywiewu (pomieszczenia) RLU236 ADI004 LU3 HQ a Regulacja wilgotnoœci bezwzglêdnej wywiewu (pomieszczenia) RLU222 ADI005 LU2 HQ a Regulacja wilgotnoœci bezwzglêdnej wywiewu (pomieszczenia) RLU236 ADI006 LU3 HQ a Regulacja wilgotnoœci wywiewu RLU210 ADKA01 LU1 HQ a Regulacja wilgotnoœci wzglêdnej wywiewu RLU222 ADKA02 LU2 HQ a Regulacja wilgotnoœci wzglêdnej wywiewu RLU236 ADKA03 LU3 HQ a Regulacja iloœci i wywiewanego RLU232 ADL001 LU3 HQ a Regulacja wilgotnoœci wywiewu RLU222 ADZA01 LU2 HQ a Regulacja wilgotnoœci wzglêdnej wywiewu RLU236 ADZA02 LU3 HQ a Regulacja temperatury wywiewu z zab. przeciwmrozowym i za³¹czaniem wentylatorów RLU222 AEAD01 LU2 HQ a Regulacja temperatury nawiewu z zab. przeciwmrozowym i za³¹czaniem wentylatorów RLU222 AEAD02 LU2 HQ a Regulacja temperatury wywiewu z zab. przeciwmrozowym i za³¹czaniem wentylatorów RLU232 AEAF01 LU3 HQ a Regulacja temperatury nawiewu z zab. przeciwmrozowym i za³¹czaniem wentylatorów RLU232 AEAF02 LU3 HQ a Regulacja temperatury wywiewu (pomieszczenia) z odzyskiem ciep³a RLU222 AEAG01 LU2 HQ a Regulacja temperatury nawiewu z odzyskiem ciep³a RLU222 AEAG02 LU2 HQ a Regulacja temperatury wywiewu (pomieszczenia) RLU222 AECD01 LU2 HQ a Regulacja temperatury wywiewu (pomieszczenia) RLU222 AECD02 LU2 HQ a Regulacja temperatury wywiewu (pomieszczenia) RLU222 AECD03 LU2 HQ a Regulacja temperatury nawiewu RLU222 AECD04 LU2 HQ a Regulacja temperatury nawiewu RLU222 AECD05 LU2 HQ a Regulacja temperatury nawiewu (pomieszczenia - opcja) RLU222 AECD06 LU2 HQ a Regulacja temperatury wywiewu (pomieszczenia) RLU232 AECF01 LU3 HQ a Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. RLU232 AECF02 LU3 HQ a Regulacja temperatury nawiewu (pomieszczenia - opcja) RLU232 AECF03 LU3 HQ a Regulacja temperatury nawiewu (pomieszczenia - opcja) z zab. p-moz. i za³. wentyl. RLU232 AECF04 LU3 HQ a Regulacja temperatury wywiewu (pomieszczenia - opcja) z odzyskiem ciep³a RLU232 AECG01 LU3 HQ a Regulacja temperatury nawiewu z odzyskiem ciep³a RLU232 AECG02 LU3 HQ a Regulacja temperatury nawiewu (pomieszczenia - opcja) z regulacj¹ wilgotnoœci RLU232 AEDK01 LU3 HQ a Regulacja temp. nawiewu (pom. - opcja) z reg. wilg. naw., zab. p-moz. i za³. went. RLU236 AEDL01 LU3 HQ a Regulacja temp. nawiewu (pom. - opcja) z reg. wilg. naw., zab. p-moz. i za³. went. RLU232 AEFH01 LU3 HQ a Regulacja temp. nawiewu (pom. - opcja) z reg. wilg. naw., zab. p-moz. i za³. went. RLU236 AEFL01 LU3 HQ a Regulacja ró nicy ciœnienia powietrza RLU210 AZL001 LU1 HQ a Regulacja ró nicy ciœnienia powietrza RLU222 AZL002 LU2 HQ a Regulacja ró nicy ciœnienia powietrza RLU236 AZL003 LU3 HQ a Regulacja temperatury zasilania (pomieszczenia) RLU222 CZC001 LU2 HQ a Regulacja temperatury zasilania RLU222 HZC001 LU2 HQ a Regulacja ciœnienia ró nicowego wody RLU210 PB0001 LU1 HQ a Regulacja ciœnienia ró nicowego wody RLU222 PB0002 LU2 HQ a Regulacja ciœnienia ró nicowego wody RLU236 PB0003 LU3 HQ a

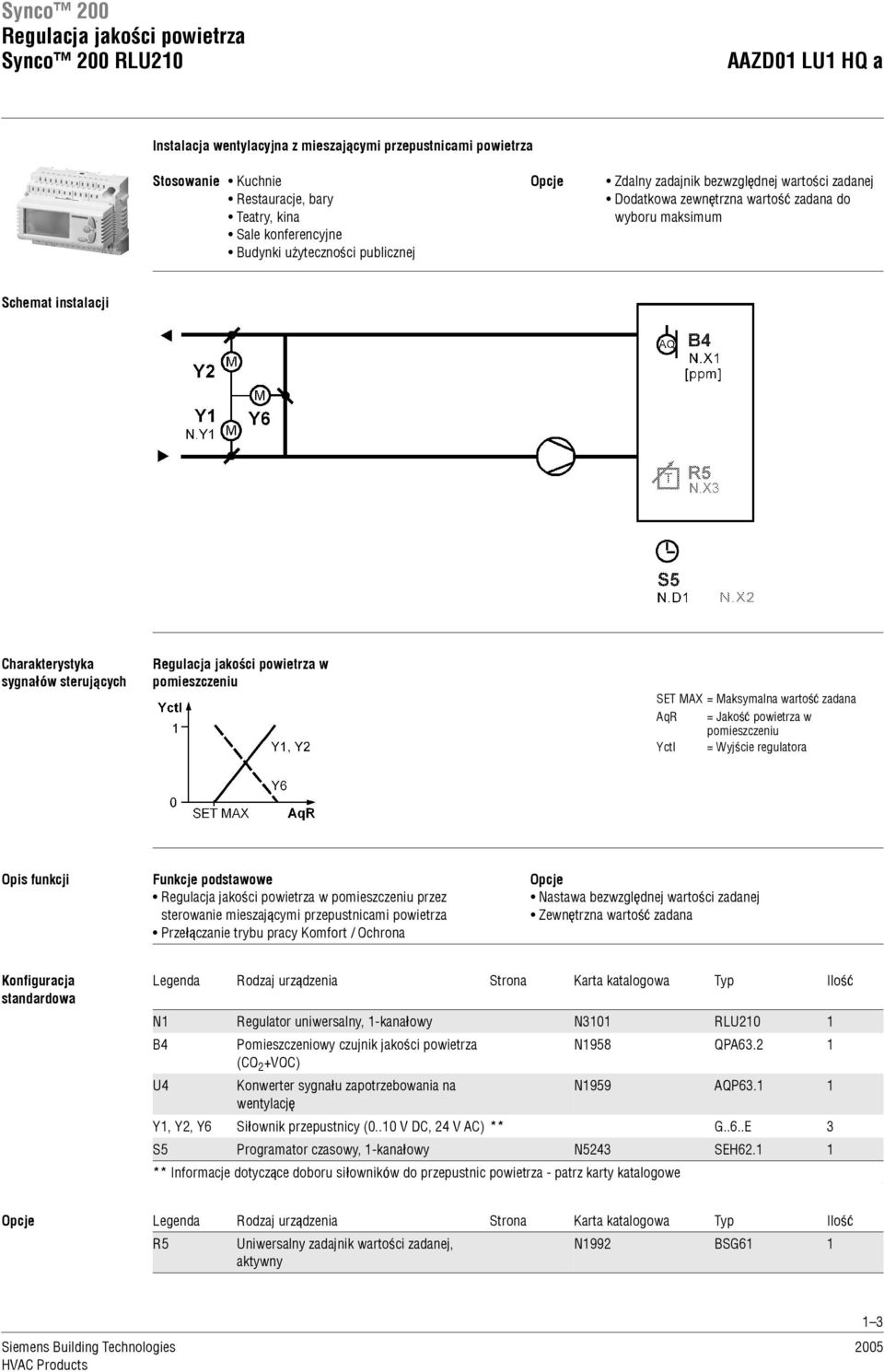

3 Regulacja jakoœci powietrza Synco 200 RLU210 AAZD01 LU1 HQ a Instalacja wentylacyjna z mieszaj¹cymi przepustnicami powietrza Stosowanie Kuchnie Restauracje, bary Teatry, kina Sale konferencyjne Budynki u ytecznoœci publicznej Zdalny zadajnik bezwzglêdnej wartoœci zadanej Dodatkowa zewnêtrzna wartoœæ zadana do wyboru maksimum Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja jakoœci powietrza w pomieszczeniu SET MAX = Maksymalna wartoœæ zadana AqR = Jakoœæ powietrza w pomieszczeniu Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Regulacja jakoœci powietrza w pomieszczeniu przez sterowanie mieszaj¹cymi przepustnicami powietrza Prze³¹czanie trybu pracy Komfort / Ochrona Nastawa bezwzglêdnej wartoœci zadanej Zewnêtrzna wartoœæ zadana Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B4 Pomieszczeniowy czujnik jakoœci powietrza N1958 QPA (CO 2 +VOC) U4 Konwerter sygna³u zapotrzebowania na N1959 AQP wentylacjê Y1, Y2, Y6 Si³ownik przepustnicy (0..10 V DC, 24 V AC) ** G..6..E 3 S5 Programator czasowy, 1-kana³owy N5243 SEH ** Informacje dotycz¹ce doboru si³owników do przepustnic powietrza - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ R5 Uniwersalny zadajnik wartoœci zadanej, N1992 BSG61 1 aktywny 1 3

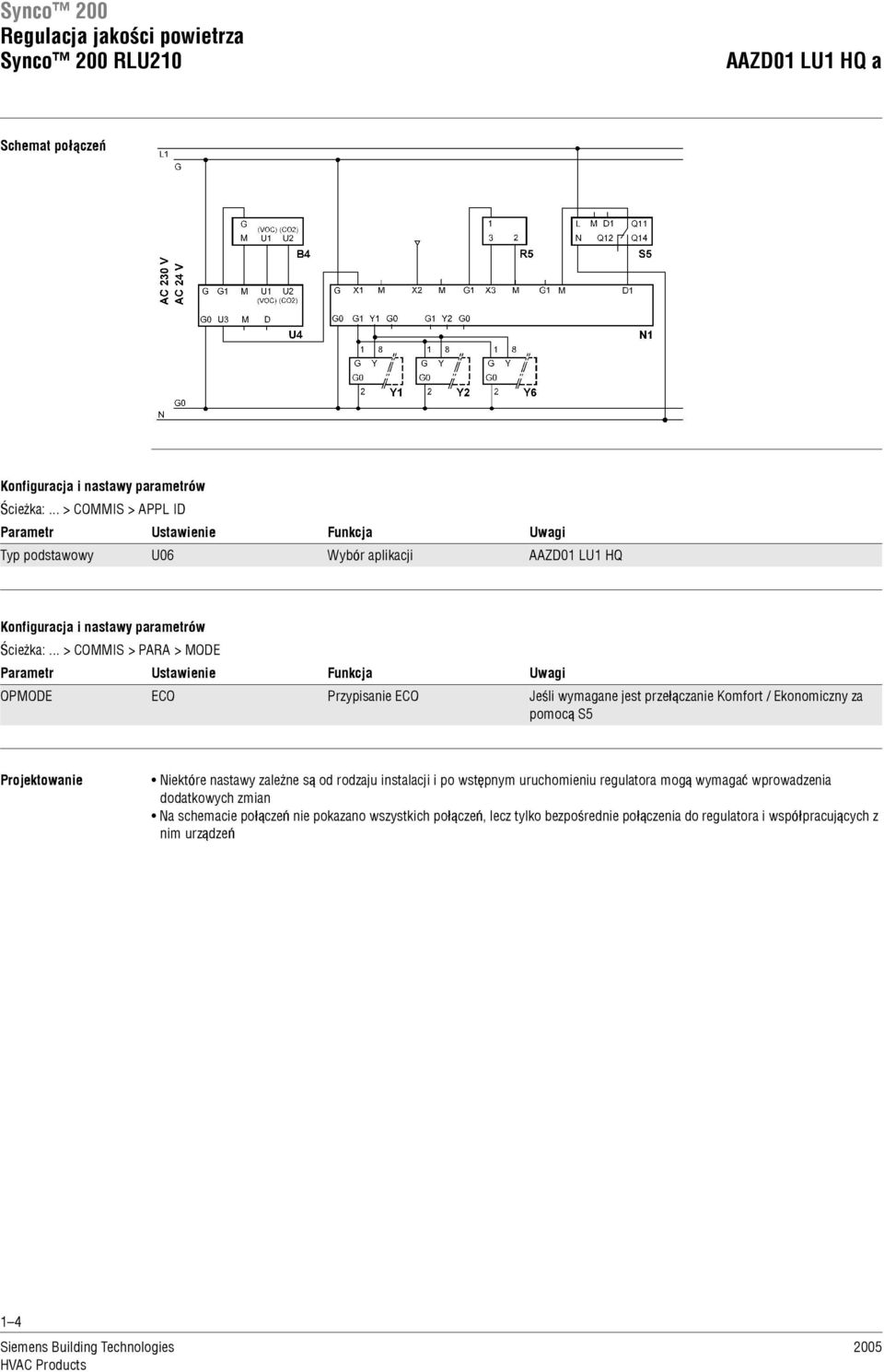

4 Regulacja jakoœci powietrza Synco 200 RLU210 AAZD01 LU1 HQ a Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy U06 Wybór aplikacji AAZD01 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 4

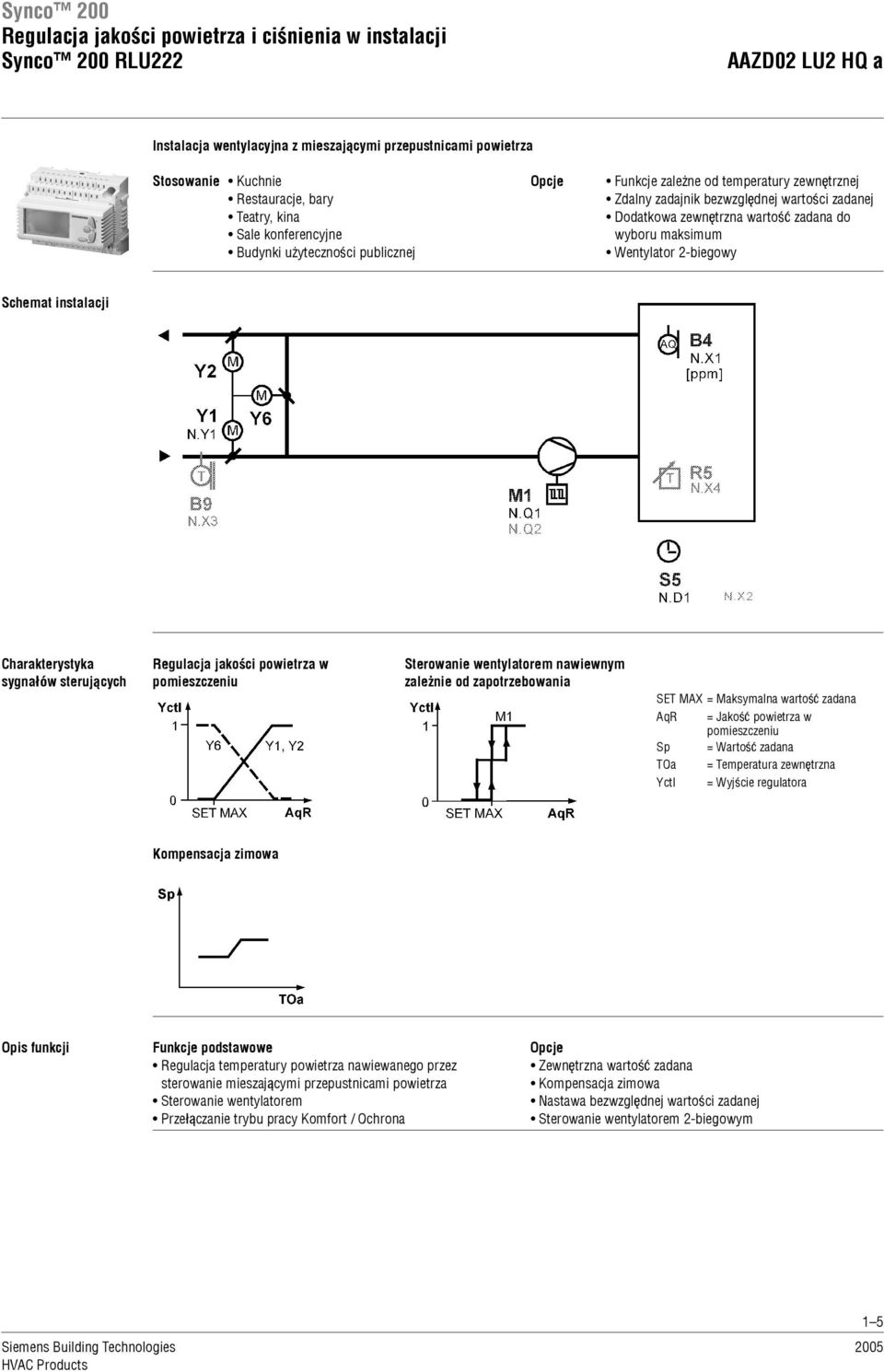

5 Regulacja jakoœci powietrza i ciœnienia w instalacji Synco 200 RLU222 AAZD02 LU2 HQ a Instalacja wentylacyjna z mieszaj¹cymi przepustnicami powietrza Stosowanie Kuchnie Restauracje, bary Teatry, kina Sale konferencyjne Budynki u ytecznoœci publicznej Funkcje zale ne od temperatury zewnêtrznej Zdalny zadajnik bezwzglêdnej wartoœci zadanej Dodatkowa zewnêtrzna wartoœæ zadana do wyboru maksimum Wentylator 2-biegowy Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja jakoœci powietrza w pomieszczeniu Sterowanie wentylatorem nawiewnym zale nie od zapotrzebowania SET MAX = Maksymalna wartoœæ zadana AqR = Jakoœæ powietrza w pomieszczeniu Sp = Wartoœæ zadana TOa = Temperatura zewnêtrzna Yctl = Wyjœcie regulatora Kompensacja zimowa Opis funkcji Funkcje podstawowe Regulacja temperatury przez sterowanie mieszaj¹cymi przepustnicami powietrza Sterowanie wentylatorem Prze³¹czanie trybu pracy Komfort / Ochrona Zewnêtrzna wartoœæ zadana Kompensacja zimowa Nastawa bezwzglêdnej wartoœci zadanej Sterowanie wentylatorem 2-biegowym 1 5

6 Regulacja jakoœci powietrza i ciœnienia w instalacji Synco 200 RLU222 AAZD02 LU2 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU222 1 B4 Pomieszczeniowy czujnik jakoœci powietrza N1958 QPA (CO 2 +VOC) U4 Konwerter sygna³u zapotrzebowania na N1959 AQP wentylacjê Y1, Y2, Y6 Si³ownik przepustnicy (0..10 V DC, 24 V AC) ** G..6..E 3 S5 Programator czasowy, 1-kana³owy N5243 SEH ** Informacje dotycz¹ce doboru si³owników do przepustnic powietrza - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 R5 Uniwersalny zadajnik wartoœci zadanej, N1992 BSG61 1 aktywny Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ M1 Wentylator 1- lub 2-biegowy K2 Stycznik silnika "Bieg 2 wentylatora" K1 Stycznik silnika "Bieg 1 wentylatora" Œcie ka:... > COMMIS > APPL ID Typ podstawowy U06 Wybór aplikacji AAZD02 LU2 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 1 6

7 Regulacja jakoœci powietrza i ciœnienia w instalacji Synco 200 RLU222 AAZD02 LU2 HQ a Œcie ka:... > COMMIS > PARA > CTLOOP 1 CMP 1D 100 ppm Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 7

8 Regulacja jakoœci powietrza i ciœnienia w instalacji Synco 200 RLU236 AAZD03 LU3 HQ a Instalacja wentylacyjna z mieszaj¹cymi przepustnicami powietrza Stosowanie Kuchnie Restauracje, bary Teatry, kina Sale konferencyjne Budynki u ytecznoœci publicznej Funkcje zale ne od temperatury zewnêtrznej Zdalny zadajnik bezwzglêdnej wartoœci zadanej Dodatkowa zewnêtrzna wartoœæ zadana do wyboru maksimum Wentylator 6-biegowy Prze³¹czanie trybu Komfort / Ochrona Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja jakoœci powietrza w pomieszczeniu Sterowanie wentylatorem nawiewnym zale nie od zapotrzebowania SET MAX = Maksymalna wartoœæ zadana AqR = Jakoœæ powietrza w pomieszczeniu Sp = Wartoœæ zadana TOa = Temperatura zewnêtrzna Yctl = Wyjœcie regulatora Kompensacja zimowa Opis funkcji Funkcje podstawowe Regulacja temperatury przez sterowanie mieszaj¹cymi przepustnicami powietrza Sterowanie wentylatorem Prze³¹czanie trybu pracy Komfort / Ochrona Prze³¹czanie trybu pracy Komfort / Ekonomiczny Zewnêtrzna wartoœæ zadana Kompensacja zimowa Nastawa bezwzglêdnej wartoœci zadanej Sterowanie wentylatorem 6-biegowym 1 8

9 Regulacja jakoœci powietrza i ciœnienia w instalacji Synco 200 RLU236 AAZD03 LU3 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 2-kana³owy N3101 RLU236 1 B4 Pomieszczeniowy czujnik jakoœci powietrza N1958 QPA (CO 2 +VOC) U4 Konwerter sygna³u zapotrzebowania na N1959 AQP wentylacjê Y1, Y2, Y6 Si³ownik przepustnicy (0..10 V DC, 24 V AC) ** G..6..E 3 S5 Programator czasowy, 1-kana³owy N5243 SEH ** Informacje dotycz¹ce doboru si³owników do przepustnic powietrza - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 R5 Uniwersalny zadajnik wartoœci zadanej, N1992 BSG61 1 aktywny Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ M1 Wentylator 1- lub 6-biegowy S6 Prze³¹cznik trybu pracy Komfort / Ekonomiczny K1..K6 Styczniki silnika wentylatora, bieg

10 Regulacja jakoœci powietrza i ciœnienia w instalacji Synco 200 RLU236 AAZD03 LU3 HQ a Œcie ka:... > COMMIS > APPL ID Typ podstawowy U06 Wybór aplikacji AAZD03 LU3 HQ Œcie ka:... > COMMIS > PARA > CTLOOP 1 CMP 1D 100 ppm Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa dla regulatora sekwencyjnego 1 Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 10

11 Regulacja temperatury nawiewu Synco 200 RLU232 ABA001 LU3 HQ a Dwie instalacje wentylacyjne, ka da z nagrzewnic¹ wodn¹ Stosowanie Ma³e budynki handlowe Kuchnie Dwa niezale ne zdalne zadajniki wartoœci zadanej Funkcje zale ne od temperatury zewnêtrznej Prze³¹czanie trybu Komfort / Ekonomiczny Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza nawiewanego 1 Regulacja temperatury powietrza nawiewanego 2 SET MIN = Minimalna wartoœæ zadana Sp = Wartoœæ zadana TOa = Temperatura zewnêtrzna TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Kompensacja zimowa Opis funkcji Funkcje podstawowe Regulacja temperatury przez sterowanie zaworami nagrzewnic Sterowanie pompami nagrzewnic Prze³¹czanie trybu pracy Komfort / Ochrona Blokowanie sekwencji ogrzewania zgodnie z temperatur¹ zewnêtrzn¹ Za³¹czanie pompy zale nie od temperatury zewnêtrznej Kompensacja zimowa Nastawa bezwzglêdnej wartoœci zadanej Prze³¹czanie trybu pracy Komfort / Ekonomiczny 1 11

12 Regulacja temperatury nawiewu Synco 200 RLU232 ABA001 LU3 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 2-kana³owy N3101 RLU232 1 B1.1 Kana³owy czujnik temperatury N1761 QAM B1.2 Kana³owy czujnik temperatury N1761 QAM Y3.1 Zawór regulacyjny przelotowy * VV.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S Y3.2 Zawór regulacyjny przelotowy * VV.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 R5.1 Zadajnik wartoœci zadanej, pasywny N1991 BSG R5.2 Zadajnik wartoœci zadanej, pasywny N1991 BSG Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ M3.1 Pompa 1 nagrzewnicy S6 Prze³¹cznik trybu pracy Komfort / Ekonomiczny M3.2 Pompa 2 nagrzewnicy Œcie ka:... > COMMIS > APPL ID Typ podstawowy U01 Wybór aplikacji ABA001 LU3 HQ Œcie ka:... > COMMIS > PARA > CTLOOP 1 CMP 1D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa dla regulatora sekwencyjnego 1 LOCK S1 18 C Ustawienie wartoœci Jeœli wymagane jest blokowanie sekwencji ogrzewania dla regulatora sekwencyjnego

13 Regulacja temperatury nawiewu Synco 200 RLU232 ABA001 LU3 HQ a Œcie ka:... > COMMIS > PARA > CTLOOP 2 CMP 1D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa dla regulatora sekwencyjnego 2 LOCK S1 18 C Ustawienie wartoœci Jeœli wymagane jest blokowanie sekwencji ogrzewania dla regulatora sekwencyjnego 2 Œcie ka:... > COMMIS > PARA > PUMP 1 ON-OUTS 5 C Ustawienie wartoœci Jeœli wymagane jest za³¹czanie pompy zale nie od temperatury zewnêtrznej Œcie ka:... > COMMIS > PARA > PUMP 2 ON-OUTS 5 C Ustawienie wartoœci Jeœli wymagane jest za³¹czanie pompy zale nie od temperatury zewnêtrznej Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 13

14 Regulacja temperatury nawiewu Synco 200 RLU210 ABC001 LU1 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ / ch³odnic¹ wodn¹ Stosowanie Budynki przemys³u lekkiego Pomieszczenia magazynowe Budynki biurowe i administracyjne (bez pomieszczeniowego czujnika temperatury tylko do wspó³pracy z instalacjami VAV lub CAV) Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza nawiewanego SETHEAT = Wartoœæ zadana ogrzewania SETCOOL = Wartoœæ zadana ch³odzenia TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury przez sterowanie zaworem nagrzewnicy / ch³odnicy Prze³¹czanie ogrzewanie / ch³odzenie za pomoc¹ termostatu prze³¹czaj¹cego Zabezpieczenie przed zamarzaniem za pomoc¹ termostatu przeciwzamro eniowego Prze³¹czanie trybu pracy Komfort / Ochrona Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie powietrza Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie wody Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B1 Kana³owy czujnik temperatury N1761 QAM F16 Termostat prze³¹czaj¹cy N1295 RYT182 1 Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S F3 Termostat przeciwzamro eniowy N1284 QAF S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe 1 14

15 Regulacja temperatury nawiewu Synco 200 RLU210 ABC001 LU1 HQ a Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ F3a Czujnik przeciwzamro eniowy N1821 QAF F3b Zanurzeniowy czujnik temperatury N1790 QAE Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy A11 Wybór aplikacji ABC001 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Œcie ka:... > COMMIS > PARA > FROST TYPE NI Przypisanie LG-Ni 1000 Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy LG-Ni 1000 po stronie wody TYPE Przypisanie V DC Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy V DC po stronie powietrza Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 15

16 Regulacja temperatury nawiewu (pomieszczenia) Synco 200 RLU210 ACAD01 LU1 HQ a Instalacja wentylacyjna z mieszaj¹cymi przepustnicami powietrza Stosowanie Budynki przemys³u lekkiego Domy Dodatkowa zewnêtrzna wartoœæ zadana do wyboru maksimum Schemat instalacji Charakterystyka sygna³ów steruj¹cych Sterowanie przepustnicami powietrza (zim¹) Ekonomiczne prze³¹czanie (funkcja MECH) Kompensacja zimowa Sp = Wartoœæ zadana SpTEx = Wartoœæ zadana temperatury powietrza wywiewanego SETHEAT = Wartoœæ zadana ogrzewania TOa = Temperatura zewnêtrzna TEx = Temperatura powietrza wywiewanego MECH = Ekonomiczne prze³¹czanie MECHSET= Wartoœæ graniczna MECH Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie mieszaj¹cymi przepustnicami powietrza Optymalizowane, ekonomiczne prze³¹czanie (funkcja MECH) Prze³¹czanie trybu pracy Komfort / Ochrona Kompensacja zimowa Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Zewnêtrzna wartoœæ zadana 1 16

17 Regulacja temperatury nawiewu (pomieszczenia) Synco 200 RLU210 ACAD01 LU1 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B2 Kana³owy czujnik temperatury N1761 QAM B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 Y1, Y2, Y6 Si³ownik przepustnicy (0..10 V DC, 24 V AC) ** G..6..E 3 S5 Programator czasowy, 1-kana³owy N5243 SEH ** Informacje dotycz¹ce doboru si³owników do przepustnic powietrza - patrz karty katalogowe Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy A05 Wybór aplikacji ACAD001 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Œcie ka:... > COMMIS > PARA > CTLOOP 1 WIN-D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 17

18 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU210 ADA001 LU1 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki handlowe Budynki administracyjne Ograniczenie minimalnej i maksymalnej temperatury Zdalny zadajnik wzglêdnej wartoœci zadanej Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza wywiewanego Ograniczenie minimalnej i maksymalnej temperatury LIM MAX = Ograniczenie maksimum LIM MIN = Ograniczenie minimum SETHEAT = Wartoœæ zadana ogrzewania SpTSu = Wartoœæ zadana temperatury TEx = Temperatura powietrza wywiewanego TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie zaworem nagrzewnicy Prze³¹czanie trybu pracy Komfort / Ochrona Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Ograniczenie minimalnej i maksymalnej temperatury Nastawa wzglêdnej / bezwzglêdnej wartoœci zadanej Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B2 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe 1 18

19 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU210 ADA001 LU1 HQ a Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ R5 Zadajniki wartoœci zadanej, pasywne N1991 BSG B1 Kana³owy czujnik temperatury N1761 QAM Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 R5 Zadajnik wartoœci zadanej, pasywny N1991 BSG Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy A01 Wybór aplikacji ADA001 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 19

20 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU210 ADA002 LU1 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki handlowe Budynki administracyjne Kompensacja temperatury zewnêtrznej Ograniczenie minimalnej i maksymalnej temperatury Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza wywiewanego Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa LIM MAX = Ograniczenie maksimum LIM MIN = Ograniczenie minimum SETHEAT = Wartoœæ zadana ogrzewania Sp = Wartoœæ zadana SpTSu = Wartoœæ zadana temperatury TOa = Temperatura zewnêtrzna TEx = Temperatura powietrza wywiewanego TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie zaworem nagrzewnicy Prze³¹czanie trybu pracy Komfort / Ochrona Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Kompensacja zimowa Ograniczenie minimalnej i maksymalnej temperatury 1 20

21 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU210 ADA002 LU1 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B2 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B1 Kana³owy czujnik temperatury N1761 QAM B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy A03 Wybór aplikacji ADA002 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Œcie ka:... > COMMIS > PARA > CTLOOP 1 WIN-D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa 1 21

22 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU210 ADA002 LU1 HQ a Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 22

23 Regulacja temperatury wywiewu (pomieszczenia) z zabezpieczeniem przeciwmrozowym Synco 200 RLU210 ADA003 LU1 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki handlowe Budynki administracyjne Ograniczenie minimalnej i maksymalnej temperatury Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza wywiewanego Ograniczenie minimalnej i maksymalnej temperatury LIM MAX = Ograniczenie maksimum LIM MIN = Ograniczenie minimum SETHEAT = Wartoœæ zadana ogrzewania SpTSu = Wartoœæ zadana temperatury TEx = Temperatura powietrza wywiewanego TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie zaworem nagrzewnicy Zabezpieczenie przed zamarzaniem za pomoc¹ termostatu przeciwzamro eniowego Prze³¹czanie trybu pracy Komfort / Ochrona Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie powietrza Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie wody Ograniczenie minimalnej i maksymalnej temperatury Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B2 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S F3 Termostat przeciwzamro eniowy N1284 QAF S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe 1 23

24 Regulacja temperatury wywiewu (pomieszczenia) z zabezpieczeniem przeciwmrozowym Synco 200 RLU210 ADA003 LU1 HQ a Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B1 Kana³owy czujnik temperatury N1761 QAM Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 F3a Czujnik przeciwzamro eniowy N1821 QAF F3b Zanurzeniowy czujnik temperatury N1790 QAE Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy A12 Wybór aplikacji ADA003 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Œcie ka:... > COMMIS > PARA > FROST TYPE NI Przypisanie LG-Ni 1000 Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy LG-Ni 1000 po stronie wody TYPE Przypisanie V DC Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy V DC po stronie powietrza Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 24

25 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. Synco 200 RLU222 ADA004 LU2 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki handlowe Budynki administracyjne Ograniczenie minimalnej i maksymalnej temperatury Funkcje zale ne od temperatury zewnêtrznej Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza wywiewanego Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa LIM MAX = Ograniczenie maksimum LIM MIN = Ograniczenie minimum SETHEAT = Wartoœæ zadana ogrzewania Sp = Wartoœæ zadana SpTSu = Wartoœæ zadana temperatury TOa = Temperatura zewnêtrzna TEx = Temperatura powietrza wywiewanego TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora 1 25

26 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. Synco 200 RLU222 ADA004 LU2 HQ a Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie zaworem nagrzewnicy Sterowanie pomp¹ nagrzewnicy Sterowanie wentylatorem Zabezpieczenie przed zamarzaniem za pomoc¹ termostatu przeciwzamro eniowego Prze³¹czanie trybu pracy Komfort / Ochrona Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie powietrza Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie wody Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa Za³¹czanie pompy zale nie od temperatury zewnêtrznej Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU222 1 B2 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S F3 Termostat przeciwzamro eniowy N1284 QAF S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B1 Kana³owy czujnik temperatury N1761 QAM B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 B9a Kana³owy czujnik temperatury N1761 QAM F3a Czujnik przeciwzamro eniowy N1821 QAF F3b Zanurzeniowy czujnik temperatury N1790 QAE Schemat po³¹czeñ F31 H1 Wy³¹cznik wentylatora nadmiarowo-pr¹dowy Urz¹dzenie sygnalizuj¹ce stan awarii wentylatora K1 M3 Stycznik silnika "Zwolnienie wentylatora" Pompa nagrzewnicy 1 26

27 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. Synco 200 RLU222 ADA004 LU2 HQ a Œcie ka:... > COMMIS > APPL ID Typ podstawowy A04 Wybór aplikacji ADA004 LU2 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Œcie ka:... > COMMIS > PARA > FROST TYPE NI Przypisanie LG-Ni 1000 Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy LG-Ni 1000 po stronie wody TYPE Przypisanie V DC Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy V DC po stronie powietrza Œcie ka:... > COMMIS > PARA > CTLOOP 1 WIN-D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa Œcie ka:... > COMMIS > PARA > PUMP 1 ON-OUTS 5.0 C Ustawienie wartoœci Jeœli wymagane jest za³¹czanie pompy zale nie od temperatury zewnêtrznej Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 27

28 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. Synco 200 RLU222 ADA005 LU2 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki handlowe Budynki administracyjne Ograniczenie minimalnej i maksymalnej temperatury Zdalny zadajnik wzglêdnej wartoœci zadanej Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza wywiewanego Ograniczenie minimalnej i maksymalnej temperatury LIM MAX = Ograniczenie maksimum LIM MIN = Ograniczenie minimum SETHEAT = Wartoœæ zadana ogrzewania SpTSu = Wartoœæ zadana temperatury TEx = Temperatura powietrza wywiewanego TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie zaworem nagrzewnicy Sterowanie pomp¹ nagrzewnicy Sterowanie wentylatorem Zabezpieczenie przed zamarzaniem za pomoc¹ termostatu przeciwzamro eniowego Prze³¹czanie trybu pracy Komfort / Ochrona Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie powietrza Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie wody Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa Za³¹czanie pompy zale nie od temperatury zewnêtrznej 1 28

29 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. Synco 200 RLU222 ADA005 LU2 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU222 1 B2 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S F3 Termostat przeciwzamro eniowy N1284 QAF S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B1 Kana³owy czujnik temperatury N1761 QAM R5 Zadajnik wartoœci zadanej, pasywny N1991 BSG Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 F3a Czujnik przeciwzamro eniowy N1821 QAF F3b Zanurzeniowy czujnik temperatury N1790 QAE Schemat po³¹czeñ F31 H1 Wy³¹cznik wentylatora nadmiarowo-pr¹dowy Urz¹dzenie sygnalizuj¹ce stan awarii wentylatora K1 M3 Stycznik silnika "Zwolnienie wentylatora" Pompa nagrzewnicy Œcie ka:... > COMMIS > APPL ID Typ podstawowy A05 Wybór aplikacji ADA005 LU2 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 1 29

30 Regulacja temperatury wywiewu (pomieszczenia) z zab. przeciwmroz. i za³. wentylat. Synco 200 RLU222 ADA005 LU2 HQ a Œcie ka:... > COMMIS > PARA > FROST TYPE NI Przypisanie LG-Ni 1000 Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy LG-Ni 1000 po stronie wody TYPE Przypisanie V DC Jeœli zamiast termostatu stosowany jest czujnik przeciwzamro eniowy V DC po stronie powietrza Œcie ka:... > COMMIS > PARA > PUMP 1 ON-OUTS 5.0 C Ustawienie wartoœci Jeœli wymagane jest za³¹czanie pompy zale nie od temperatury zewnêtrznej Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 30

31 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU222 ADA006 LU2 HQ a Instalacja wentylacyjna z nagrzewnic¹ elektryczn¹ Stosowanie Budynki przemys³u lekkiego Pomieszczenia magazynowe Ograniczenie minimalnej i maksymalnej temperatury Funkcje zale ne od temperatury zewnêtrznej Zdalny zadajnik wzglêdnej wartoœci zadanej 2-stopniowa nagrzewnica elektryczna Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza wywiewanego Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa LIM MAX = Ograniczenie maksimum LIM MIN = Ograniczenie minimum SETHEAT = Wartoœæ zadana ogrzewania Sp = Wartoœæ zadana SpTSu = Wartoœæ zadana temperatury TOa = Temperatura zewnêtrzna TEx = Temperatura powietrza wywiewanego TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie nagrzewnic¹ elektryczn¹ Prze³¹czanie trybu pracy Komfort / Ochrona Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Sterowanie 2-stopniow¹ nagrzewnic¹ elektryczn¹ Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa Nastawa wzglêdnej / bezwzglêdnej wartoœci zadanej 1 31

32 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU222 ADA006 LU2 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU222 1 B2 Kana³owy czujnik temperatury N1761 QAM S5 Programator czasowy, 1-kana³owy N5243 SEH Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B1 Kana³owy czujnik temperatury N1761 QAM B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 R5 Zadajnik wartoœci zadanej, pasywny N1991 BSG U1 Przekszta³tnik sygna³u N5102 SEM Y9 Zawór pr¹dowy N4937 SEA Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ K1 K2 E1 PrzekaŸnik nagrzewnicy elektrycznej, stopieñ 1 PrzekaŸnik nagrzewnicy elektrycznej, stopieñ 2 Nagrzewnica elektryczna 1- lub 2-stopniowa F9 F21 Wy³¹cznik nagrzewnicy nadmiarowo-pr¹dowy Bezpiecznik szybkiego dzia³ania Œcie ka:... > COMMIS > APPL ID Typ podstawowy A01 Wybór aplikacji ADA006 LU2 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 1 32

33 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU222 ADA006 LU2 HQ a Œcie ka:... > COMMIS > PARA > CTLOOP 1 WIN-D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 33

34 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU236 ADA007 LU3 HQ a Instalacja wentylacyjna z wielostopniow¹ nagrzewnic¹ elektryczn¹ Stosowanie Budynki przemys³u lekkiego Pomieszczenia magazynowe Budynki handlowe Ograniczenie minimalnej i maksymalnej temperatury Funkcje zale ne od temperatury zewnêtrznej Zdalny zadajnik wzglêdnej wartoœci zadanej 6-stopniowa nagrzewnica elektryczna Prze³¹czanie trybu Komfort / Ekonomiczny Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza wywiewanego Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa LIM MAX = Ograniczenie maksimum LIM MIN = Ograniczenie minimum SETHEAT = Wartoœæ zadana ogrzewania Sp = Wartoœæ zadana SpTSu = Wartoœæ zadana temperatury TOa = Temperatura zewnêtrzna TEx = Temperatura powietrza wywiewanego TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury powietrza wywiewanego przez sterowanie 3-stopniow¹ nagrzewnic¹ elektryczn¹ Prze³¹czanie trybu pracy Komfort / Ochrona Prze³¹czanie trybu pracy Komfort / Ekonomiczny Regulacja temperatury w pomieszczeniu z wykorzystaniem pomieszczeniowego czujnika temperatury (B2a) Sterowanie 6-stopniow¹ nagrzewnic¹ elektryczn¹ Ograniczenie minimalnej i maksymalnej temperatury Kompensacja zimowa Nastawa wzglêdnej / bezwzglêdnej wartoœci zadanej 1 34

35 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU236 ADA007 LU3 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 2-kana³owy N3101 RLU236 1 B2 Kana³owy czujnik temperatury N1761 QAM S5 Programator czasowy, 1-kana³owy N5243 SEH Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B1 Kana³owy czujnik temperatury N1761 QAM B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 R5 Zadajnik wartoœci zadanej, pasywny N1991 BSG U1 Przekszta³tnik sygna³u N5102 SEM Y9 Zawór pr¹dowy N4937 SEA Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B2a Pomieszczeniowy czujnik temperatury N1721 QAA24 1 B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ S6 Prze³¹cznik trybu pracy Komfort / Ekonomiczny E1 F9 Nagrzewnica elektryczna 3- lub 6-stopniowa Wy³¹cznik nagrzewnicy nadmiarowo-pr¹dowy F21 K1..K6 Bezpiecznik szybkiego dzia³ania PrzekaŸniki nagrzewnicy elektrycznej, stopieñ

36 Regulacja temperatury wywiewu (pomieszczenia) Synco 200 RLU236 ADA007 LU3 HQ a Œcie ka:... > COMMIS > APPL ID Typ podstawowy A01 Wybór aplikacji ADA007 LU3 HQ Œcie ka:... > COMMIS > PARA > CTLOOP 1 WIN-D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 36

37 Regulacja temperatury nawiewu Synco 200 RLU210 ADA008 LU1 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki przemys³u lekkiego Budynki handlowe Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego Zdalny zadajnik wzglêdnej wartoœci zadanej Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza nawiewanego Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego SU MAX = Maksymalna wartoœæ temperatury SU MIN = Minimalna wartoœæ temperatury SETHEAT = Wartoœæ zadana ogrzewania SpTSu = Wartoœæ zadana temperatury TR = Temperatura w pomieszczeniu TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Regulacja temperatury przez sterowanie zaworem nagrzewnicy Prze³¹czanie trybu pracy Komfort / Ochrona Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B1 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B5 Pomieszczeniowy czujnik temperatury N1721 QAA24 1 R5 Zadajnik wartoœci zadanej, pasywny N1991 BSG

38 Regulacja temperatury nawiewu Synco 200 RLU210 ADA008 LU1 HQ a Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B5a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy A02 Wybór aplikacji ADA008 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 38

39 Regulacja temperatury nawiewu Synco 200 RLU210 ADA009 LU1 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki przemys³u lekkiego Budynki handlowe Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego Funkcje zale ne od temperatury zewnêtrznej Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza nawiewanego Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego Kompensacja zimowa SU MAX = Maksymalna wartoœæ temperatury SU MIN = Minimalna wartoœæ temperatury SETHEAT = Wartoœæ zadana ogrzewania Sp = Wartoœæ zadana SpTSu = Wartoœæ zadana temperatury TOa = Temperatura zewnêtrzna TR = Temperatura w pomieszczeniu TSu = Temperatura powietrza nawiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury przez sterowanie zaworem nagrzewnicy Prze³¹czanie trybu pracy Komfort / Ochrona Kaskadowa regulacja temperatury powietrza wywiewanego-nawiewanego (temperatura powietrza wywiewanego mierzona kana³owym czujnikiem temperatury B9a) Kompensacja zimowa Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego 1 39

40 Regulacja temperatury nawiewu Synco 200 RLU210 ADA009 LU1 HQ a Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B1 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B5 Pomieszczeniowy czujnik temperatury N1721 QAA24 1 B9 Czujnik temperatury zewnêtrznej N1811 QAC22 1 Warianty Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ B9a Kana³owy czujnik temperatury N1761 QAM Schemat po³¹czeñ Œcie ka:... > COMMIS > APPL ID Typ podstawowy A04 Wybór aplikacji ADA009 LU1 HQ Œcie ka:... > COMMIS > PARA > MODE OPMODE ECO Przypisanie ECO Jeœli wymagane jest prze³¹czanie Komfort / Ekonomiczny za pomoc¹ S5 Œcie ka:... > COMMIS > PARA > CTLOOP 1 WIN-D 1.0 K Ustawienie wartoœci Jeœli wymagana jest kompensacja zimowa 1 40

41 Regulacja temperatury nawiewu Synco 200 RLU210 ADA009 LU1 HQ a Projektowanie Niektóre nastawy zale ne s¹ od rodzaju instalacji i po wstêpnym uruchomieniu regulatora mog¹ wymagaæ wprowadzenia dodatkowych zmian Na schemacie po³¹czeñ nie pokazano wszystkich po³¹czeñ, lecz tylko bezpoœrednie po³¹czenia do regulatora i wspó³pracuj¹cych z nim urz¹dzeñ 1 41

42 Regulacja temperatury nawiewu z zabezpieczeniem przeciwmrozowym Synco 200 RLU210 ADA010 LU1 HQ a Instalacja wentylacyjna z nagrzewnic¹ wodn¹ Stosowanie Budynki przemys³u lekkiego Budynki handlowe Pomieszczenia magazynowe Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego Schemat instalacji Charakterystyka sygna³ów steruj¹cych Regulacja temperatury powietrza nawiewanego Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego SU MAX = Maksymalna wartoœæ temperatury SU MIN = Minimalna wartoœæ temperatury SETHEAT = Wartoœæ zadana ogrzewania SpTSu = Wartoœæ zadana temperatury TR = Temperatura w pomieszczeniu TEx = Temperatura powietrza wywiewanego Yctl = Wyjœcie regulatora Opis funkcji Funkcje podstawowe Warianty Regulacja temperatury przez sterowanie zaworem nagrzewnicy Zabezpieczenie przed zamarzaniem za pomoc¹ termostatu przeciwzamro eniowego Prze³¹czanie trybu pracy Komfort / Ochrona Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie powietrza Zabezpieczenie przed zamarzaniem za pomoc¹ czujnika przeciwzamro eniowego po stronie wody Kaskadowa regulacja temperatury powietrza w pomieszczeniu-nawiewanego Konfiguracja standardowa Legenda Rodzaj urz¹dzenia Strona Karta katalogowa Typ Iloœæ N1 Regulator uniwersalny, 1-kana³owy N3101 RLU210 1 B2 Kana³owy czujnik temperatury N1761 QAM Y3 Zawór regulacyjny trójdrogowy * VX.. 1 Si³ownik zaworu (0..10 V DC, 24 V AC) * S S5 Programator czasowy, 1-kana³owy N5243 SEH * Informacje dotycz¹ce doboru zaworów i si³owników - patrz karty katalogowe 1 42
