1 Dokumentacja do obsługi wizualizacji internetowej urządzeń DUPLEX z automatyką RD4 Quatrovent Ul. Morska 242, Gdynia Tel: (+48 58) Fax: (+48 58) biuro@4vent.pl

2 SPIS TREŚCI 1. Menu podstawowe Ustawienia kalendarza - wydajność Ustawienia użytkownika 5 4. Ustawienia serwisowe 7 2

3 1. Menu podstawowe Ustawienie trybu pracy wentylacji automatyczny lub ręczny Ustawienie trybu pracy temperatury automatyczny lub ręczny 2. Ustawienie kalendarza dla sezonu grzewczego 2. Ustawienie kalendarza dla sezonu letniego 3. Ustawienia użytkownika Tryb wentylacja/okresowa wentylacja Nastawa wymaganej temperatury (uwaga jeżeli w układzie nie ma nagrzewnicy opcje nastaw temperatury nie są aktywne ) Ewentualne alarmy Strefa wentylacji (automatyka daje możliwość sterowania dwiema przepustnicami strefowymi ) Aktualna temperatura nawiewu 4. Ustawienia serwisowe Uwaga: zmiana w automatycznym ( kalendarzowym ) trybie nastawy wentylacja okresowa/wentylacja lub wydajności powoduje zmianę czasową/chwilową. Zmiana ta trwa do czasu następnej zmiany w kalendarzu. Np. ustawiamy w trybie automatycznym okresową wentylację na wydajność 180 m3/h zmiana ta będzie trwała do następnej zmiany trybu w kalendarzu po tym czasie urządzenie będzie pracowało wg. Nastaw w kalendarzu. 3

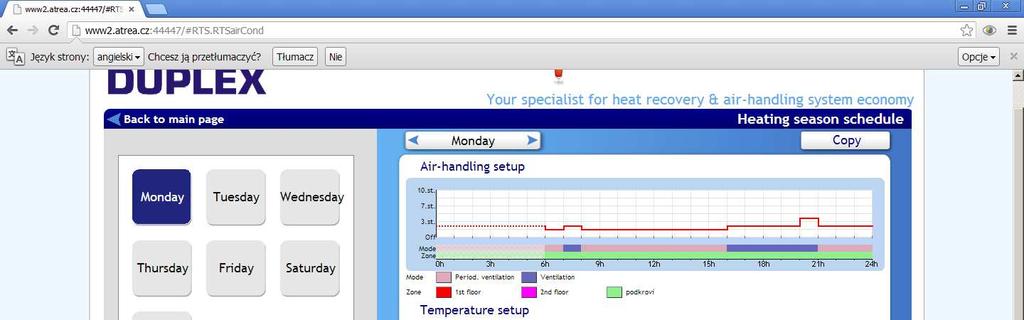

4 2. Ustawienia kalendarza - wydajność Możliwość kopiowania ustawień na inne dni Dni tygodnia Możliwość wprowadzenia 8 nastaw w ciągu dnia w tym nastawę wydajności, wentylacji okresowej, wentylowanej strefy (jeżeli mamy na instalacji podłączone przepustnice z siłownikami ) Możliwość kopiowania ustawień na inne dni Dni tygodnia Nastawy zmian temperatury Nastawy temperaturowe ( aktywne jeżeli urządzenie wyposażone jest w nagrzewnicę ) 4

5 3. Ustawienia użytkownika Stała wentylacja/wentyl went okresowa Sezon grzewczy/sezon letni Ustawienie wydajność: ręczne/wg. kalendarza Ustawienie temperatur: ręczne/wg. kalendarza Korekta odczytu czujnika Ilość osób w budyknu Informacja o następnej wymianie filtrów 5

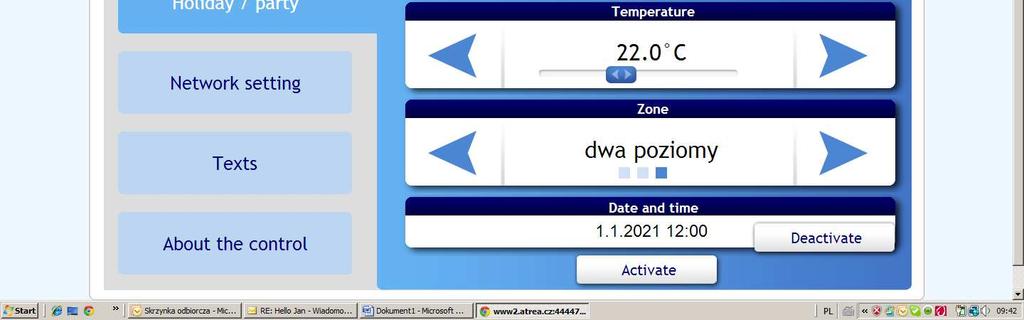

6 Opcja wykorzystywana do czasowej zmiany nastaw np. przy urlopie lub imprezie okolicznościowej nie wymaga zmiany nastaw w kalendarzu Wentylacja ciągła/okresowa Stopień wydajności Temperatura nawiewu (aktywna przy nagrzewnicy ) Wentylowana strefa (aktywne przy zastosowaniu przepustnic strefowych z siłownikami ) Aktywacja Zakładka Texts umożliwia wprowadzenie własnego nazewnictwa do podłączeń zewnętrznych. D1-D4 Sygnały zewnętrzne aktywujące urządzenie (np. WC, okap kuchenny, łazienki ) Zona 1,2 1+2 strefy wentylacyjne załączanie stref. Warunek: układ musi być wyposażony w siłowniki i przepustnice strefowe. IN1, IN2 podłączone zewnętrzne czujniki: 6

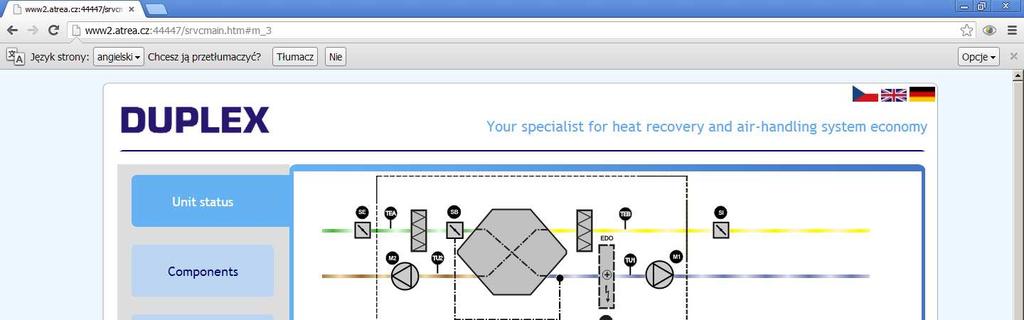

7 4. Ustawienia serwisowe Wizualizacja pracy urządzenia, po kliknięciu na komponenty wyświetlają się parametry pracy urządzenia. Uwaga wejście w tryb komponenty/alarmy/wejścia/wyjścia/ustawienia parametrów wymaga wiedzy i hasła dostępu serwisowego 7

8 Historia alarmów Zakładka wejścia cyfrowe pozwala na blokowanie lub aktywowanie wejść zewnętrznych. STP- styk zewnętrzny wyłączający np. przeciwpożarowy D1-D4 styki załączające urządzenie załączanie od: okapu, oświetlenia w WC, Łazienkach TR - Załączanie od termostatu zewnętrznego np. łazienkowego. 8

9 Zakładka wyjścia cyfrowe pozwala na blokowanie lub aktywowanie wyjść zewnętrznych. K-K- styk załączający kocioł, (grzanie) 230V, 0,5 A YV1,2 siłowniki zaworów mieszających 230V SZ1,2 zasilanie siłowników strefowych 24V [2 VA] EXT programowalne napięcie 24V SB siłownik by-passu SE, SC, OC1 sterowanie kartami. Zakładka wejścia analogowe pozwala na odczytywanie aktualnych wartości. TU1 temperatura nawiewu, TU2- temperatura wylotowa (za rekuperatorem na wyciągu ) TEa temperatura powietrza na wlocie do urządzenia TEb temperatura powietrza usuwanego z pomieszczenia IN1, IN2 odczyt wartości mierzonych na czujnikach jakości powietrza CO2 lub wilgotności (elementy opcjonalne ) 9

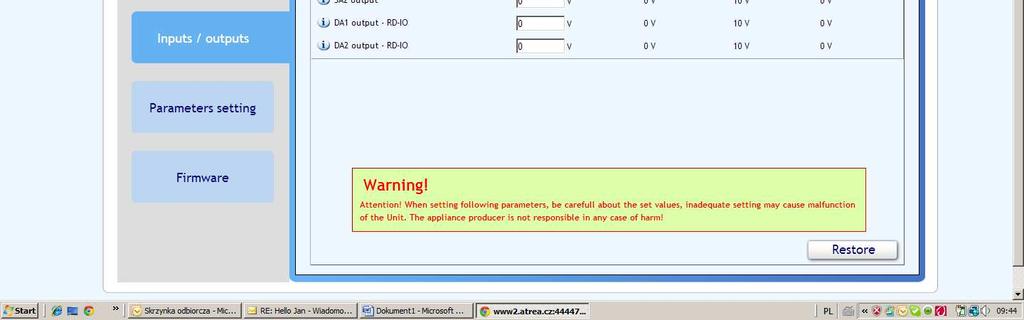

10 Zakładka wyjścia analogowe (0-10V ) pozwala na odczytywanie aktualnych wartości. M1, M2 wysterowanie wentylatorów (w zakresie 0-10V) SC sygnał wykorzystywany do komory mieszania DA1, DA2 sygnały z kart. Sterowanie nagrzewnicą elektryczną w zależności od typu nagrzewnicy i rodzaju możemy sterować nagrzewnicą wodną, elektryczną wbudowaną lub elektryczną zewnętrzną Określenie który z wentylatorów ma być wentylatorem nawiewnym (opis wentylatora znajduje się na naklejce zespołu wentylatorowego ) Uwaga: przy pierwszym uruchomieniu należy określić który z wentylatorów ma być nawiewny. Możliwość sterowania trójnikiem ( lub zaworem ) gruntowego wymiennika ciepła Konfiguracja Typ urządzenia (wartość zależna od urządzenia ) Maksymalna wydajność (wartość zależna od urządzenia ) Kubatura obiektu ( nie wpływa na stałe regulacyjne ) Temperatura zewnętrzna ( nie wpływa na stałe regulacyjne ) Szczelność obiektu ( nie wpływa na stałe regulacyjne ) Funkcja nagrzewnicy elektrycznej jako wstępna (przed urządzeniem w funkcji przeciwzamrożeniowej ) lub wtórna nagrzewająca powietrze nawiewane. 10

11 Parametry wydajności Różnica w wydajności pomiędzy nawiewem a wyciągiem. Wydajność przy załączeniu styków D1-D3 Wydajność przy załączeniu styków D4 Czas w którym wentylacja okresowa nie pracuje. Czas pracy wentylacji okresowej Nastawy do styków załączających Czas opóźnienie startu D1-D3 Czas pracy po wyłączeniu D1-D3 Rodzaj sterowania czujnikiem jakości CO2 lub wilgotności ( w zależności od rodzaju czujnika - aktywny styk Analog, przetwornik styk załączający ). Sterowanie dla wejścia IN1 Dolne i górne ograniczenia wydajności dla analogowych czujników ( dla styku IN1 ) Rodzaj sterowania czujnikiem jakości CO2 lub wilgotności ( w zależności od rodzaju czujnika - aktywny styk Analog, przetwornik styk załączający ). Sterowanie dla wejścia IN2 Dolne i górne ograniczenia wydajności dla analogowych czujników ( dla styku IN2 ) 11

12 Limity temperaturowe Zakres temperaturowy przy którym następuje redukcja wydajności w wentylacji okresowej. Wartość redukcji. Dolna temperatura do aktywowania GWC (gruntowy wymiennik ciepła ) Temperatura załączenia funkcji przeciwzamrożeniowej Górna temperatura do aktywowania GWC (gruntowy wymiennik ciepła ) Maksymalna temperatura pracy urządzenia Zakres temperatur otwarcia/zamknięcia by-passu Histereza nagrzewnicy Parametry regulacyjne Stałe regulacyjne do sterowania nagrzewnicą wodną lub elektryczną 12

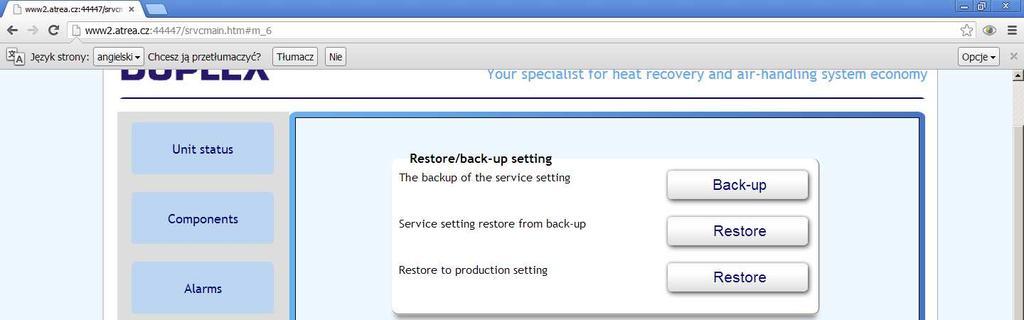

13 Możliwość wykonania kopii zapasowej Możliwość wgrania kopii zapasowej Możliwość przywrócenia ustawień fabrycznych Informacja o oprogramowaniu. 13
