Prze³¹czniki i lampki sygnalizacyjne 71

Transkrypt

1 Prze³¹czniki i lampki sygnalizacyjne 71

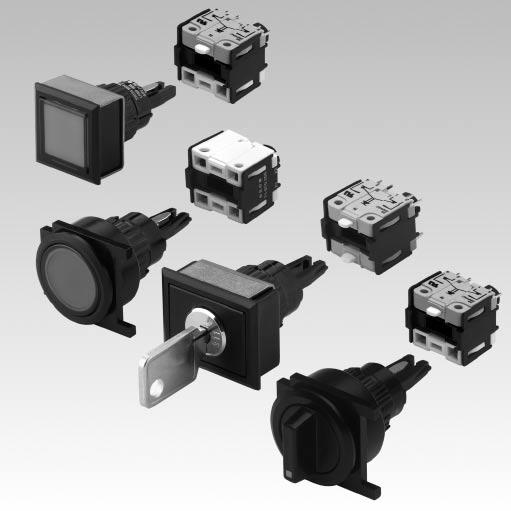

2 Opis ogólny 71 Wprowadzenie Seriê 71 mo na scharakteryzowaæ jako modu³owy system przycisków, które s¹ przeznaczone do budowy jednostek sygna³ów wejœciowych. Poni ej przedstawiono 5 g³ównych zalet opisywanego systemu Atrakcyjne panele czo³owe Zró nicowany wygl¹d napêdów urz¹dzeñ do zabudowy p³askiej gwarantuje ergonomiê i jednoczeœnie wysokie zadowolenie u ytkownika Ró norodnoœæ kombinacji Mo liwoœæ wyboru monta u, np. mo liwoœæ wykonania po³¹czeñ w technologii monta u PCB z u yciem nowych elementów daje bardzo elastyczny system przycisków. Kompaktowa jednostka operacyjna Bardzo ma³e wymiary elementów prze³¹czaj¹cych i u ycie technologii PCB daje szeroki zakres mo liwoœci, wœród których najwa niejsza jest iloœæ miejsca. Bardziej efektywny monta Nowe przyciski z mo liwoœci¹ monta u PCB, mog¹ byæ wlutowywane na p³ytki drukowane bez u ycia jakichkolwiek dodatkowych specjalistycznych mechanicznych czy te elektrycznych urz¹dzeñ. Dziêki temu mo liwa by³a redukcja kosztów oraz co wa niejsze redukcja uszkodzeñ wyprowadzeñ czy wystêpowanie z³ych kontaktów (tzw. zimne luty). Szybszy monta Modu³y czo³owe (przyciski) i elementy do monta u PCB mo na z ³atwoœci¹ montowaæ i demontowaæ bez u ycia jakichkolwiek narzêdzi; Sposób monta u Wszystkie napêdy modu³ów s¹ zamontowane w odpowiednich dopasowanych do nich otworach monta owych. Monta na sta³e odbywa siê z u yciem bolca zatrzaskowego i nakrêtki mocuj¹cej. Maks. si³a z jak¹ nale y dokrêcaæ nakrêtkê mocuj¹c¹ wynosi 50 Ncm. Blok elementu prze³¹czaj¹cego mo e byæ wstêpnie zamontowany, a nastêpnie zamontowany na sta³e przez w³o enie wyprowadzeñ elementu w odpowiednie otwory w p³ytce i blokadê pozycji poprzez zatrzaœniêcie mechanizmu bolca. W zwi¹zku z tym, dodatkowe ustawianie nie jest ju potrzebne. Filtry P³askie przeÿroczyste filtry s¹ dostêpne w ró nych kolorach. Dodatkowo filtr okr¹g³y dostêpny jest w wersji aluminiowej. Podœwietlenie Jednorodne podœwietlenie kolorowych filtrów czy te podœwietlanych ga³ek obrotowych jest uzyskiwane poprzez u ycie arówki typu T 1 3/4 lub multi chip u LED, który jest dostêpny w ró nych kolorach Element prze³¹czaj¹cy Samoczyszcz¹cy, o powierzchni styku 2 x 0,6 mm i mo liwoœci zestyku 1NO lub 1 NC, element prze³¹czaj¹cy mo e posiadaæ jedna lub dwie pary styków. 686

3 Budowa prze³¹cznika do zabudowy p³askiej 71 Przycisk podœwietlany do zabudowy p³askiej 1. filtr 2. napêd przycisku 3. ramka czo³owa 4. adapter czo³owy 5. podk³adka mocuj¹ca 6. nakrêtka mocuj¹ca 7. element prze³¹czaj¹cy 8. bolec zatrzaskowy, do blokowania pozycji 687

4 Przyciski przeznaczone do zabudowy p³askiej 71 Korpus lampki sygnalizacyjnej do zabudowy p³askiej filtr plastikowy do zabudowy p³askiej, strona 692 zestaw ramki czo³owej, lampki sygnalizacyjnej i przycisku do zabudowy p³askiej, strona 693 arówka, strona 696, LED, strona 697 blok lampki sygnalizacyjnej, strona 695 Typ-Nr Rysunek wymiarowy Otwory monta owe Rozmieszczenie wyprowadzeñ Korpus lampki sygnalizacyjnej do zabudowy p³askiej ,005 schemat uk³adu ze strony 700, rysunek wymiarowy, wymiary monta owe ze strony 701, rozmieszczenie elementów ze strony 702 Naped przycisku podœwietlanego do zabudowy p³askiej filtr plastikowy do zabudowy p³askiej, strona 692 filtr metalowy, strona 692 zestaw ramki czo³owej, lampki sygnalizacyjnej i przycisku do zabudowy p³askiej, strona 693 arówka, strona 696, LED, strona 697 element prze³¹czaj¹cy dla przycisku oraz dla wy³¹cznika d³oniowego, strona 695 Typ prze³¹czania Typ-Nr Rysunek wymiarowy Otwory monta owe Rozmieszczenie wyprowadzeñ Napêd przycisku podœwietlanego do zabudowy p³askiej M ,005 MA ,005 typ prze³¹czania: impulsowy = M, zatrzaskowy = MA schemat uk³adu ze strony 700, rysunek wymiarowy, wymiary monta owe ze strony 701, rozmieszczenie elementów ze strony

5 Przyciski przeznaczone do zabudowy p³askiej 71 Napêd wy³¹cznika d³oniowego do zabudowy p³askiej nasadka grzybkowa na wy³¹cznik awaryjny, strona 692 zestaw ramki czo³owej, lampki sygnalizacyjnej i przycisku do zabudowy p³askiej, strona 693 element prze³¹czaj¹cy dla przycisku oraz dla wy³¹cznika d³oniowego, strona 695 Typ prze³¹czania Typ-Nr Rysunek wymiarowy Otwory monta owe Rozmieszczenie wyprowadzeñ Napêd wy³¹cznika d³oniowego do zabudowy p³askiej M ,006 MA ,006 typ prze³¹czania: impulsowy = M, zatrzaskowy = MA schemat uk³adu ze strony 700, rysunek wymiarowy, wymiary monta owe ze strony 701, rozmieszczenie elementów ze strony 702 Naped prze³¹cznika kluczykowego 2-pozycyjnego do zabudowy p³askiej nasadka czo³owa na prze³¹cznik kluczykowy, strona 692 zestaw ramki czo³owej, prze³¹cznika kluczykowego do zabudowy p³askiej, strona 693 element prze³¹czaj¹cy dla prze³¹cznika kluczykowego 2-pozycyjnego i pokrêtnego 2-pozycyjnego, strona 695 Typ prze³¹czania Klucz wyci¹gany w pozycjy Typ-Nr Rysunek wymiarowy Otwory monta owe Rozmieszczenie wyprowadzeñ Napêd prze³¹cznika kluczykowego 2-pozycyjnego M A /D ,003 do zabudowy p³askiej MA A /D ,003 A+C /D ,003 C /D ,003 typ prze³¹czania: impulsowy = M, zatrzaskowy = MA schemat uk³adu ze strony 700, rysunek wymiarowy, wymiary monta owe ze strony 701, rozmieszczenie elementów ze strony

6 Przyciski przeznaczone do zabudowy p³askiej 71 Napêd prze³¹cznika kluczykowego 3-pozycyjnego do zabudowy p³askiej nasadka czo³owa na prze³¹cznik kluczykowy, strona 692 zestaw ramki czo³owej, prze³¹cznika kluczykowego do zabudowy p³askiej, strona 693 element prze³¹czaj¹cy dla prze³¹cznika kluczykowego 3-pozycyjnego i pokrêtnego 3-pozycyjnego, strona 696 Typ prze³¹czania Klucz wyci¹gany w pozycjy Typ-Nr Rysunek wymiarowy Otwory monta owe Rozmieszczenie wyprowadzeñ Napêd prze³¹cznika kluczykowego 3-pozycyjnego M M A /D ,003 do zabudowy p³askiej M MA A /D ,003 A+B /D ,003 MA M A /D ,003 A/C /D ,003 MA MA A /D ,003 A+B+C /D ,003 B+C /D ,003 C /D ,003 typ prze³¹czania: impulsowy = M, zatrzaskowy = MA schemat uk³adu ze strony 700, rysunek wymiarowy, wymiary monta owe ze strony 701, rozmieszczenie elementów ze strony 702 Napêd prze³¹cznika pokrêtnego 2-pozycyjnego do zabudowy p³askiej pokrêt³o do zabudowy p³askiej, strona 692 zestaw ramki czo³owej, dla prze³¹cznika pokrêtnego do zabudowy p³askiej, strona 693 arówka, strona 696 LED, strona 697 element prze³¹czaj¹cy dla prze³¹cznika 2-pozycyjnego i pokrêtnego 2-pozycyjnego, strona 695 Typ prze³¹czania Typ-Nr Rysunek wymiarowy Otwory monta owe Rozmieszczenie wyprowadzeñ Napêd prze³¹cznika pokrêtnego 2-pozycyjnego do zabudowy p³askiej M , MA ,006 typ prze³¹czania: impulsowy = M, zatrzaskowy = MA schemat uk³adu ze strony 700, rysunek wymiarowy, wymiary monta owe ze strony 701, rozmieszczenie elementów ze strony 702

7 Przyciski przeznaczone do zabudowy p³askiej 71 Napêd prze³¹cznika pokrêtnego 3-pozycyjnego do zabudowy p³askiej pokrêt³o do zabudowy p³askiej, strona 692 zestaw ramki czo³owej, dla prze³¹cznika pokrêtnego do zabudowy p³askiej, strona 693 arówka, strona 696 LED, strona 697 element prze³¹czaj¹cy dla prze³¹cznika 2-pozycyjnego i pokrêtnego 2-pozycyjnego, strona 695 Typ prze³¹czania Typ-Nr Rysunek wymiarowy Otwory monta owe Rozmieszczenie wyprowadzeñ Napêd prze³¹cznika pokrêtnego 3-pozycyjnego M M ,003 do zabudowy p³askiej M MA ,003 MA M ,003 MA MA ,003 typ prze³¹czania: impulsowy = M, zatrzaskowy = MA schemat uk³adu ze strony 700, rysunek wymiarowy, wymiary monta owe ze strony 701, rozmieszczenie elementów ze strony

8 Akcesoria / czêœci zamienne 71 Monta czo³owy Filtr plastikowy do zabudowy p³askiej 24 x 30 mm 24 x 24 mm 25 mm br Kszta³t Filtr/uchwyt Kolor Typ-Nr. Typ-Nr. Typ-Nr. Filtr plastikowy p³aski przeÿroczysty niebieski ,001 do zabudowy pó³przeÿroczysty bezbarwny ,001 p³askiej przeÿroczysty matowy ó³ty ,001 zielony ,001 pomarañczowy ,001 przydymiony ,001 czerwony ,001 matowy (nie p³aski nieprzeÿroczysty szary ,001 polecany do sto- pó³przeÿroczysty czarny ,001 sowania wraz z tabliczkami opisowymi przycisków, ani wraz z podœwietleniem matowy (nie p³aski pó³przeÿroczysty bia³y ,001 polecany do sto- pó³przeÿroczysty sowania wraz z tabliczkami opisowymi przycisków, ani wraz z podœwietleniem LED Tabliczka opisowa dla filtrów okr¹g³ych, Kszta³t czo³owy Tabliczka opisowa Kolor Typ-Nr. Tabliczka opisowa p³aski przeÿroczysta czysty ,001 plastikowa, przeÿroczysta mo e byæ zgrzewana na gor¹co Filtr metalowy z wyciêtym centralnie otworem Œrednica 25 mm Kszta³t Filtr Kolor Typ-Nr. Filtr metalowy z wyciêtym centralnie otworem p³aski z aluminium naturalny A 0,002 matowy anodowanego Filtr metalowy Œrednica 25 mm Kszta³t Filtr Kolor Typ-Nr. Filtr metalowy p³aski z aluminium anodowanego niebieski ,002 do zabudowy p³askiej ó³ty ,002 zielony ,002 naturalny ,002 czerwony ,002 czarny ,002 Nasadka grzybkowa na wy³¹cznik awaryjny Œrednica 25 mm Nasadka Kolor Typ-Nr. Nasadka grzybkowa na wy³acznik awaryjny nieprzeÿroczysta ó³ty ,004 plastikowy zielony ,004 czerwony ,004 czarny ,

9 Akcesoria / czêœci zamienne 71 Nasadka czo³owa na prze³¹cznik kluczykowy Œrednica 18 x 24 mm 18 x 18 mm 18 mm Materia³ Kolor Typ-Nr. Typ-Nr. Typ-Nr. Nasadka czo³owa na plastik czarny ,002 prze³¹cznik kluczykowy Pokrêt³o do zabudowy p³askiej Kolor Œrednica nasadki 25 mm Kolor pokrêt³a Typ-Nr. Pokrêt³o do zabudowy p³askiej szary niebieski ,001 z kropka pozycyjn¹ i przeÿroczyst¹ nasadk¹ pokrêt³a ó³ty ,001 szary ,001 zielony ,001 pomaranczowy ,001 czerwony ,001 bia³y ,001 czarny niebieski ,001 ó³ty ,001 zielony ,001 pomarañczowy ,001 czerwony ,001 czarny ,001 bia³y, pó³przeÿr ,001 Zestaw ramki czo³owej lampki sygnalizacyjnej i przycisku do zabudowy p³askiej Œrednica 24 x 30 mm 24 x 24 mm 25 mm Materia³ Kolor Typ-Nr. Typ-Nr. Typ-Nr. Zestaw ramki czo³owej aluminium anodyzowany natuarlny ,006 lampki sygnalizacyjnej anodyzowany czarny ,006 i przycisku do zabudowy plastik czarny ,008 p³askiej Zestaw ramki czo³owej prze³¹cznika kluczykowego do zabudowy p³askiej Œrednica 24 x 30 mm 24 x 24 mm 25 mm Materia³ Kolor Typ-Nr. Typ-Nr. Typ-Nr. Zestaw ramki czo³owej aluminium anodyzowany natuarlny ,006 prze³acznika kluczyko- anodyzowany czarny ,006 wego do zabudowy plastik czarny ,008 p³askiej 693

10 Akcesoria / czêœci zamienne 71 Zestaw ramki czo³owej prze³¹cznika pokrêtnego do zabudowy p³askiej Œrednica 24 x 24 mm 25 mm Materia³ Kolor Typ-Nr. Typ-Nr. Zestaw ramki czo³owej aluminium anodyzowany natuarlny ,006 prze³¹cznika pokrêtnego anodyzowany czarny ,006 do zabudowy p³askiej plastik czarny ,007 Ochronna nasadka czo³owa na ramkê czo³ow¹ do zabudowy p³askiej stopieñ ochrony IP 67, ochrona przed niszcz¹cym wp³ywem œrodowiska pracy Pokrywa ochronna do zabudowy p³askiej Materia³ Kolor Typ-Nr. Ochronna nasadka czo³owa na ramkê czo³ow¹ silikon naturalny przeÿroczysty ,001 do zabudowy p³askiej Œrednica 24 x 30 mm 24 x 24 mm 28 mm Typ-Nr. Typ-Nr. Typ-Nr. Pokrywa ochronna do zabudowy p³askiej ,006 uchylna, przeÿroczysta, uszczelniona ,006 Zaœlepka Œrednica 24 x 30 mm 24 x 24 mm 28 mm Kolor Typ-Nr. Typ-Nr. Typ-Nr. Zaœlepka czarny ,006 Nasadka ochronna EMC na klucz Typ-Nr. Nasadka ochronna EMC na klucz, plastikowa, czarna ,001 Klucz zapasowy Typ-Nr. Klucz zapasowy ,006 standard zamka 311, inne standardy zamków na specjalne zamówienie 694

11 Akcesoria / czêœci zamienne 71 Klucz u ytkownika Typ-Nr. Klucz u ytkownika ,006 standard zamka Monta tylny Blok lampki sygnalizacyjnej zawiera bolec zatrzaskowy, do blokowania pozycji Typ.-Nr. Blok lampki sygnalizacyjnej ,005 ze strony 701, rozmieszczenie elementów ze strony 702 Element prze³¹czaj¹cy dla przycisku oraz dla wy³¹cznika d³oniowego zawiera bolec zatrzaskowy, do blokowania pozycji Rozmieszczenie wyprowadzeñ Styki Typ.-Nr. Rozmieszczenie wyprowadzeñ Element prze³¹czaj¹cy dla przycisku oraz wy³¹cznika 1 NC + 1 NO ,005 d³oniowego 2 NC + 2 NO ,005 Styki: normalnie zamkniêty = NC, normalnie otwarty = NO ze strony 702, rozmieszczenie elementów ze strony 701 Element prze³¹czaj¹cy dla prze³¹cznika kluczykowego i pokrêtnego 2-pozycyjnego zawiera bolec zatrzaskowy, do blokowania pozycji Styki Typ-Nr Element prze³¹czaj¹cy dla prze³¹cznika kluczykowego 1 NC + 1 NO ,005 i pokrêtnego 2-pozycyjnego Styki: normalnie zamkniêty = NC, normalnie otwarty = NO ze strony 702, rozmieszczenie elementów ze strony 701 Element prze³¹czaj¹cy dla prze³¹cznika kluczykowego i pokrêtnego 3-pozycyjnego zawiera bolec zatrzaskowy, do blokowania pozycji Rozmieszczenie wyprowadzeñ Styki Typ-Nr Element prze³¹czaj¹cy dla prze³¹cznika kluczykowego 2 NC + 2 NO ,005 i pokrêtnego 3-pozycyjnego Styki: normalnie zamkniêty = NC, normalnie otwarty = NO ze strony

12 Akcesoria / czêœci zamienne 71 Bolec zatrzaskowy do blokowania pozycji Typ-Nr. Bolec zatrzaskowy ,001 Podœwietlenie arówka Napiêcie/pr¹d Typ-Nr. arówka 6,0 VAC/VDC/125 ma ( ) 0,001 standardowo MG T 1 3/4 6,3 VAC/VDC/200 ma ( ) 0, VAC/VDC/75 ma ( ) 0, VAC/VDC/80 ma ( ) 0, VAC/VDC/40 ma ( ) 0, VAC/VDC/35 ma ( ) 0, VAC/VDC/30 ma ( ) 0, VAC/VDC/40 ma ( ) 0, VAC/VDC/20 ma ( ) 0, VAC/VDC/30 ma ( ) 0, VAC/VDC/20 ma ( ) 0, VAC/VDC/25 ma ( ) 0,

13 Akcesoria / czêœci zamienne 71 LED Liczba chipów Napiêcie/pr¹d Kolor Typ-Nr. LED 1 24 VDC/14 ma bia³y ,001 standardowo MG T 1 3/4 28 VDC/14 ma bia³y , VDC/45 ma zielony ( ) 0,001 czerwony ( ) 0,001 ó³ty ( ) 0,001 Wskazówka: 12 VDC/30 ma zielony ( ) 0,001 Dla optymalnego czerwony ( ) 0,001 podœwietlenia polecamy ó³ty ( ) 0,001 u ywanie nowych 24 VDC/12,5 ma zielony ( ) 0,001 1-chipowych LED czerwony ( ) 0,001 ó³ty ( ) 0,001 Do nowych projektów 24 VDC/14 ma zielony ( ) 0,001 powinny byæ czerwony ( ) 0,001 wykorzystywane ó³ty ( ) 0,001 wy³¹cznie nowe 28 VDC/12,5 ma zielony ( ) 0,001 1-chipowe LED. czerwony ( ) 0,001 ó³ty ( ) 0, VDC/14 ma zielony ( ) 0,001 czerwony ( ) 0,001 ó³ty ( ) 0, VDC/12 ma zielony ( ) 0,001 czerwony ( ) 0,001 ó³ty ( ) 0, VDC/48 ma zielony ( ) 0,001 czerwony ( ) 0,001 ó³ty ( ) 0, VDC/24 ma zielony ( ) 0,001 czerwony ( ) 0,001 ó³ty ( ) 0, VDC/12 ma zielony ( ) 0,001 czerwony ( ) 0,001 ó³ty ( ) 0, VDC/12 ma zielony ( ) 0,001 czerwony ( ) 0,001 ó³ty ( ) 0,001 Monta Przyrz¹d do zdejmowania filtrów Typ-Nr. Przyrz¹d do zdejmowania filtrów ,

14 Akcesoria / czêœci zamienne 71 Przyrz¹d do wymiany arówek/led Typ-Nr. Przyrz¹d do wymiany arówek/led ,003 Narzêdzie monta owe Typ-Nr. Narzêdzie monta owe ,

15 Dane techniczne 71 Parametry mechaniczne Moment obrotowy zmierzony na ga³ce prze³¹cznika pokrêtnego/ prze³¹cznika kluczykowego i wynosz¹cy Ncm, zale y od liczby styków. Si³a zetkniêcia zmierzona na filtrze przycisku podœwietlanego i wynosz¹ca 2-3 N, zale y od liczby styków Droga zetkniêcia dla przycisku podœwietlanego 3 mm prze³¹cznik kluczykowy-/pokrêtny-2 pozycyjny obrót po prze³¹czeniu impulsowym 1 x aproks. 42 obrót po prze³¹czeniu impulsowym 1 x aproks. 90 prze³¹cznik kluczykowy-/pokrêtny-3 pozycyjny obrót po prze³¹czeniu impulsowym 2 x aproks. 42 obrót po prze³¹czeniu impulsowym 2 x aproks. 90 Parametry elektryczne Rezystancja przejœcia dla nowego elementu: < 50 mω Rezystancja izolacji >= Ω Napiêcie za³¹czenia / pr¹d za³¹czenia min. max. 5 VAC/ 10 ma 250 VAC/ 3A AC: cosø= VAC 3 A DC: 250 VAC 0.5 A 24 VDC 3 A Odpornoœæ na przebicia: 2500 VAC, 50 Hz, 1 min Odpornoœæ klimatyczna Zgodnie z IEC Temperatura przechowywania -40 C +85 C (wg. DIN IEC 68-) ywotnoœæ mechaniczna Przycisk podœwietlany 2 mln cykli ³¹czeniowych Prze³¹cznik kluczykowy cykli ³¹czeniowych Prze³¹cznik pokrêtny cykli ³¹czeniowych Czas powrotu < 1 ms Odpornoœæ na wstrz¹sy zgodnie z IEC i 27 Eb /3 Eb /3 Stopieñ ochrony lampki sygnalizacyjne, przyciski podœwietlane, prze³¹czniki kluczykowe i pokrêtne - panel czo³owy IP65 Element prze³¹czaj¹cy IP40 (stopieñ ochrony u ytego topnika zgodnie z DIN 41640) Odpornoœæ na wibracje zgodnie z IEC Ec 10/ /50-30/3 Temperatura pracy -25 C +55 C (wg. DIN IEC 68-) 699

16 Rysunki wymiarowe 71 Rysunki wymiarowe 1. korpus lampki sygnalizacyjnej do zabudowy p³askiej, napêd przycisku podœwietlanego do zabudowy p³askiej, napêd wy³¹cznika d³oniowego do zabudowy p³askiej strona 688, prze³¹cznik kluczykowy 2-pozycyjny do zabudowy p³askiej, prze³¹cznik kluczykowy 3-pozycyjny do zabudowy p³askiej strona 689, prze³¹cznik pokrêtny 2-pozycyjny do zabudowy p³askiej, prze³¹cznik pokrêtny 3-pozycyjny do zabudowy p³askiej strona 690,

17 Dane techniczne 71 Otwory monta owe 1. korpus lampki sygnalizacyjnej do zabudowy p³askiej, napêd przycisku podœwietlanego do zabudowy p³askiej, napêd wy³¹cznika d³oniowego do zabudowy p³askiej, prze³¹cznik kluczykowy 2-pozycyjny do zabudowy p³askiej, prze³¹cznik kluczykowy 3-pozycyjny do zabudowy p³askiej, prze³¹cznik pokrêtny 2-pozycyjny do zabudowy p³askiej, prze³¹cznik pokrêtny 3-pozycyjny do zabudowy p³askiej, strona 688, 689, 690, 691 Rozmieszczenie elementów 1. korpus lampki sygnalizacyjnej do zabudowy p³askiej, napêd przycisku podœwietlanego do zabudowy p³askiej, napêd wy³¹cznika d³oniowego do zabudowy p³askiej, prze³¹cznik kluczykowy 2-pozycyjny do zabudowy p³askiej, prze³¹cznik kluczykowy 3-pozycyjny do zabudowy p³askiej, prze³¹cznik pokrêtny 2-pozycyjny do zabudowy p³askiej, prze³¹cznik pokrêtny 3-pozycyjny do zabudowy p³askiej, blok lampki sygnalizacyjnej, element prze³¹czaj¹cy do przycisku podœwietlanego i wy³¹cznika d³oniowego, element prze³¹czaj¹cy do prze³¹cznika kluczykowego 2-pozycyjnego i pokrêtnego 2-pozycyjnego strona 688, 689, 690, 691 dla elementów o prostok¹tnym panelu czo³owym dla elementów o kwadratowym panelu czo³owym dla elementów o okr¹g³ym panelu czo³owym otwór dla bolca zatrzaskowego korpus lampki sygnalizacyjnej nr element prze³¹czaj¹cy nr element prze³¹czaj¹cy nr katoda lampki (-) 2. anoda lampki (+) 3. styk (normalnie otwarty) 4. styk (normalnie zamkniêty) 5. \otwór dla bolca zatrzaskowego Wskazówka: Wiêcej informacji mo na znaleÿæ na 701

18 Schematy uk³adów korpus lampki sygnalizacyjnej do zabudowy p³askiej strona 688, napêd przycisku podœwietlanego do zabudowy p³askiej strona napêd przycisku podœwietlanego do zabudowy p³askiej strona napêd wy³¹cznika d³oniowego do zabudowy p³askiej strona napêd wy³¹cznika d³oniowego do zabudowy p³askiej strona prze³¹cznik kluczykowy 2-pozycyjny do zabudowy p³askiej strona prze³¹cznik kluczykowy 2-pozycyjny do zabudowy p³askiej strona prze³¹cznik kluczykowy 3-pozycyjny do zabudowy p³askiej strona 9. prze³¹cznik kluczykowy 3-pozycyjny do zabudowy p³askiej strona 10. prze³¹cznik kluczykowy 3-pozycyjny do zabudowy p³askiej strona 702

19 Schematy uk³adów prze³¹cznik kluczykowy 3-pozycyjny do zabudowy p³askiej strona prze³¹cznik pokrêtny 2-pozycyjny do zabudowy p³askiej strona prze³¹cznik pokrêtny 2-pozycyjny do zabudowy p³askiej strona prze³¹cznik pokrêtny 3-pozycyjny do zabudowy p³askiej strona prze³¹cznik pokrêtny 3-pozycyjny do zabudowy p³askiej strona prze³¹cznik pokrêtny 3-pozycyjny do zabudowy p³askiej strona prze³¹cznik pokrêtny 3-pozycyjny do zabudowy p³askiej strona element prze³¹czaj¹cy do przycisku podœwietlanego i wy³¹cznika d³oniowego, element prze³¹czaj¹cy do prze³¹cznika kluczykowego 2-pozycyjnego i pokrêtnego 2-pozycyjnego strona element prze³¹czaj¹cy do przycisku podœwietlanego i wy³¹cznika d³oniowego, element prze³¹czaj¹cy do prze³¹cznika kluczykowego 3-pozycyjnego i pokrêtnego 3-pozycyjnego strona
