1 TEMAT: Dokumentacja Projektowa termomodernizacji elewacji budynku Starostwa Powiatowego w Piasecznie (Etap II modernizacji budynku) LOKALIZACJA: UL. CHYLICZKOWSKA 14, PIASECZNO INWESTOR: STAROSTWO POWIATOWE PIASECZNO BRAN A: ELEKTRYCZNA Projektant : Sprawdzaj cy: Opracowuj cy: mgr in. S awomir Radziszewski MAZ/0540/POOE/14 mgr in. Miros aw Konca CIE 13/86 mgr in. Gabriel Piasecki Warszawa, Wrzesie 2015 r.

2 2

3 SPIS TRE CI 1.1 Charakterystyka budynku Wyposa enie budynku w instalacje Podstawa opracowania Specyfikacja projektu Istniej ce instalacje prowadzone na elewacji Nowa instalacja o wietleniowa Ogrzewanie zadasze oraz rur spustowych BIOZ wiadczenia projektanta...13 Spis Rysunków E1 Rozmieszczenie opraw o wietleniowych, wypustów na elewacji budynku oraz pod wiatami wej ciowymi E2 Schemat obwodów o wietlenia zewn trznego, AW oraz zasilania kabli grzewczych które nale y doda do istniej cej rozdzielnicy E3 Schemat skrzynek zasilaj cych przewody grzejne na zadaszeniach 3

4 1.1 Charakterystyka budynku Temat: Lokalizacja: Dokumentacja Projektowa termomodernizacji elewacji budynku Starostwa Powiatowego w Piasecznie (Etap II modernizacji budynku) UL. CHYLICZKOWSKA 14, PIASECZNO Inwestor: STAROSTWO POWIATOWE PIASECZNO 1.2 Wyposa enie budynku w instalacje Budynek wyposa ony b dzie w nast puj ce instalacje: instalacje elektryczne o wietlenia instalacja elektryczna ogrzewania rur spustowych 1.3 Podstawa opracowania Projekt opracowano na podstawie: Umowy ze zleceniodawc Wytycznych bran owych Obowi zuj cych norm i przepisów Normy i przepisy zwi zane: PN-EN :2012 wiat o i o wietlenie - o wietlenie miejsc pracy cz I: Miejsca pracy we wn trzach. PN-EN :2008 wiat o i o wietlenie - o wietlenie miejsc pracy cz II: Miejsca pracy na zewn trz. PN-IEC :2010 Instalacje elektryczne niskiego napi cia -- Cz :1 Wymagania podstawowe, ustalanie ogólnych charakterystyk, definicje.. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk. PN-IEC :2009 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpiecze stwa. Ochrona przeciwpora eniowa, PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpiecze stwa. Ochrona przed skutkami oddzia ywania cieplnego. 4

5 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpiecze stwa. Ochrona przed pr dem przet eniowym. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpiecze stwa. Ochrona przed przepi ciami atmosferycznymi i czeniowymi. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpiecze stwa. Dobór rodków ochrony w zale no ci od wp ywów zewn trznych. Ochrona przeciwpo arowa. PN-IEC :2011 Instalacje elektryczne niskiego napi cia -- Cz 5-52: Dobór i monta wyposa enia elektrycznego -- Oprzewodowanie PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór monta wyposa enia elektrycznego. Obci alno pr dowa ugotrwa a przewodów. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposa enia elektrycznego. Aparatura rozdzielcza i sterownicza. PN-IEC :2010 Instalacje elektryczne niskiego napi cia Cz 5-54: Dobór i monta wyposa enia elektrycznego. Uziemienia, przewody ochronne i przewody po cze ochronnych. PN-ISO 7010:2006 Symbole graficzne -- Barwy bezpiecze stwa i znaki bezpiecze stwa -- Znaki bezpiecze stwa stosowane w miejscach pracy i w obszarach u yteczno ci publicznej PN-EN-45014:2000 Ogólne kryteria dotycz ce deklaracji zgodno ci wydawanej przez dostawców PN-EN :2008 Ochrona odgromowa Cz 1 Zasady ogólne. PN-EN :2009 Ochrona odgromowa Cz 4 Urz dzenia elektryczne i elektroniczne w obiektach. Norma SEP N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Rozporz dzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie tekst jednolity. Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie og oszenia jednolitego tekstu rozporz dzenia Ministra Infrastruktury w sprawie warunków technicznych, 5

6 jakim powinny odpowiada budynki i ich usytuowanie (Dz.U nr 75 poz. 690, Dz.U poz. 1422) Rozporz dzenie Ministra Spraw Wewn trznych i Administracji z dnia w sprawie ochrony p.po. budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz.719). Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane. tekst jednolity Obwieszczenie Marsza ka Sejmu Rzeczypospolitej Polskiej z dnia 2 pa dziernika 2013 r. w sprawie og oszenia jednolitego tekstu ustawy Prawo budowlane (Dz.U nr 89 poz. 414, Dz.U poz. 1409) Rozporz dzenie Ministra Spraw Wewn trznych z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpo arowej budynków, innych obiektów budowlanych i terenów (Dz.U. z 2003 r. Nr 121. poz z pó niejszymi zmianami); Rozporz dzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegó owego zakresu formy projektu budowlanego. (Dz. U. Nr. 120, poz 1133); 6

7 1.4 Specyfikacja projektu Ca prac wykona zgodnie z poni sz dokumentacj, wiedza techniczn, normami oraz uzgodnieniami z inwestorem. Rysunek E1 przedstawia widok elewacji budynku z zaznaczonymi oprawami wietleniowymi jak równie rzuty poszczególnych zadasze z naniesionymi oprawami wietleniowymi oraz ideowym zaznaczeniem kabli grzewczych. Rysunek E2 przedstawia schemat elektrycznych nowych obwodów, które nale y doda do istniej cej rozdzielnicy elektrycznej budynku. Rysunek E3 przedstawia schemat elektrycznych skrzynek przeznaczonych do zasilania kabli grzewczych. W w/w skrzynkach nale y instalowa regulatory dla kabli prowadzonych na powierzchni dachu Istniej ce instalacje prowadzone na elewacji Istniej instalacje o wietleniow umieszczon na elewacji nale y zdemontowa wraz z okablowaniem. Istniej ce okablowanie prowadzone elewacj budynku nale y prze do sztywnych rur ochronnych typu RS o rednicach dobranych do przekrojów kabli. Nale y zapewni prawid owe dzia anie wszystkich instalacji niskopr dowych oraz elektrycznych po wykonanej termomodernizacji (np. CCTV, ALARM). Kable elektryczne i niskopr dowe prowadzi w oddzielnych rurach os onowych. Pionowe przewody odprowadzaj ce instalacji odgromowej nale y prowadzi w rurach ochronnych sztywnych pod elewacj. Rura musi zapewnia ochron przed skutkami przep ywu pr dów udarowych podczas uderze pioruna Nowa instalacja o wietleniowa Now instalacj o wietlenia nale y wykona w oparciu o oprawy typu LED. Kable zasilaj ce lampy o wietlenia architektonicznego prowadzi pod now elewacj w sztywnych rurach ochronnych typu RS 28. Oprawy o wietleniowe wej do budynku wykonane, jako nastropowe, mocowane bezpo rednio do konstrukcji sufitu. Obwody o wietlenia i wypustów grzewczych zabezpieczono w tablicach od zwar i przeci wy cznikami nadmiarowo pr dowymi oraz WRP. 7

8 wietlenie awaryjne zapewnione zosta o poprzez jednofunkcyjne lampy awaryjne LED z autotestem uruchamiane w momencie zaniku napi cia. Lampy awaryjne musz posiada wiadectwo dopuszczenia CNBOP Ogrzewanie zadasze oraz rur spustowych Ka de z zadasze nad wej ciami do budynku b dzie wyposa one w system ogrzewania po aci dachowej oraz rur spustowych. Przy wej ciu g ównym kabel grzejny do po aci dachowej b dzie umieszczony w nowej wylewce betonowej, w pozosta ych przypadkach kabel b dzie uk adany na powierzchni dachu. Przewody prowadzone po powierzchni dachu nale y mocowa w uchwytach klejonych do pokrycia. Dodatkowo oddzielnymi kablami grzejnymi ogrzewane b rury spustowe. Poni ej przedstawiono wykaz d ugo ci kabli dla poszczególnych zadasze : Wej cie g ówne Po dachu kabel o mocy 18W/mb, suma d ugo ci 59m; Monta w nowej wylewce betonowej; Moc ca kowita 1062W; Kabel zasilany poprzez regulator Rura spustowa 18W/mb, d ugo 6m (2x3m); Moc ca kowita 108W (54Wx2) Kabel samoreguluj cy Wej cie do portierni Po dachu kabel o mocy 20W/mb, suma d ugo ci 42m; Monta na powierzchni nowej membrany dachowej; Kabel odporny na dzia anie warunków atmosferycznych zmiany temp., promieniowanie UV; Moc ca kowita 840W; Kabel zasilany poprzez regulator Rura spustowa 18W/mb, d ugo 3m; Moc ca kowita 54W; Kabel samoreguluj cy Wej cie w elewacji wschodniej Po dachu kabel o mocy 20W/mb, suma d ugo ci 17m; Monta na powierzchni nowej membrany dachowej; Kabel odporny na dzia anie warunków atmosferycznych zmiany temp., promieniowanie UV; Moc ca kowita 340W; Kabel zasilany poprzez regulator Rura spustowa 18W/mb, d ugo 1,5m; Moc ca kowita 27W; Kabel samoreguluj cy Kable umieszczone na poszczególnych zadaszeniach zasilane b z oddzielnych podrozdzielni ZG1, ZG2 lub ZG3 (patrz rys. E1). Podrozdzielnie nale y zasili zgodnie ze schematem E2 z istniej cej rozdzielnicy budynku. W podrozdizelnicach ZG umieszczone zostanie zabezpieczenie dla kabli grzewczych oraz termostat reguluj cy dzia anie kabla ogrzewaj cego dach. Do regulatora nale y pod czy czujnik temperatury umieszczony na 8

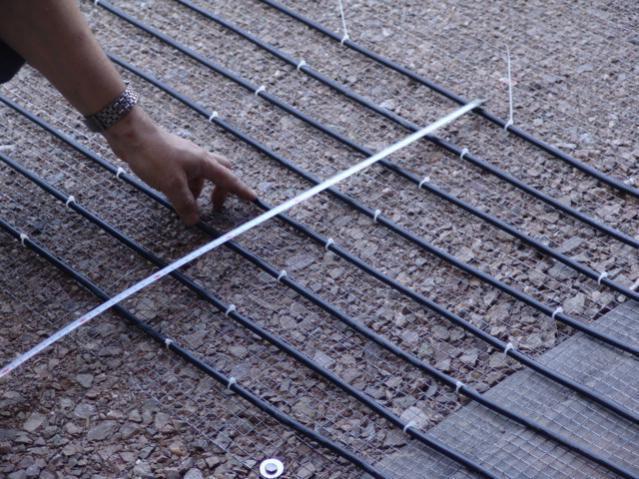

9 zewn trz w strefie ogrzewanej dachu. Dzi ki temu regulator b dzie w stanie odpowiednio dobiera czas dzia ania ogrzewania dachu. Kable w rurach spustowych s w wykonaniu samoreguluj cym, wymagaj jedynie bezpo redniego doprowadzenia zasilania. Sposób u enia kabli grzewczych na po aci dachu ideowo zosta przedstawiony na rzucie E1. Odcinek kabla nale y uk ada wzd kraw dzi dachu z jego trzech stron w odst pach oko o 6-7cm. Poni sze rysunki przedstawiaj ideowo sposób u enia kabla na powierzchni dachu. Projektowane daszki nie posiadaj rynien odp ywowych jedynie wpusty dachowe a nast pnie rury spustowe. Z uwagi na w/w fakt ogrzewane b jedynie rury spustowe oraz fragment wpustu dachowego. Poni sze rysunki przedstawiaj mo liwe sposoby u enia kabla grzejnego samoreguluj cego wewn trz rur spustowych z zastrze eniem, e w aktualnym przypadku nie ma rynien. 9

10 1.5 BIOZ INFORMACJA DOTYCZ CA BEZPIECZE STWA I OCHRONY ZDROWIA ZE WZGL DU NA SPECYFIK PROJEKTOWANEGO OBIEKTU BUDOWLANEGO Podstawa wykonania opracowania Art. 21a ust. 4 ustawy z dnia 7 lipca 1994r - Prawo budowlane (Dz. U. z 2000r Nr 106, poz. 1126, z pó n. zm. Zmiany tekstu jednolitego wymienionej ustawy zosta y og oszone w Dz. U. z 2000r Nr 109, poz i Nr 120, poz. 1268, z 2001r Nr 5, poz. 42, Nr 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz i Nr 154, poz. 1800, z 2002r Nr 74, poz. 676 oraz z 2003r Nr 80, poz. 718, z 2003r Nr 120, poz. 1126). Bran owe przepisy BHP. Warunki techniczne i odbioru robót budowlanych i instalacyjnych. Przedmiot opracowania Przedmiotem opracowania jest informacja dotycz ca bezpiecze stwa i ochrony zdrowia w zwi zku ze specyfik budowy obiektu budowlanego. Opracowanie to stanowi wytyczn do opracowania przez kierownika budowy, przed rozpocz ciem robót, planu bezpiecze stwa i ochrony zdrowia uwzgl dniaj specyfik obiektu budowlanego i warunki prowadzenia robót budowlanych. W zakres robot wchodzi: PB/PW Instalacje elektryczne wewn trzne/zewn tzrne Wykaz istniej cych obiektów Elewacja budynku Wskazanie elementów zagospodarowania dzia ki, które mog stwarza zagro enie bezpiecze stwa i zdrowia ludzi: Modyfikacja rozdzielnic elektrycznych Uk adanie kabli zasilaj cych Wskazanie dotycz ce przewidywanych zagro wyst puj cych podczas realizacji robót budowlanych: prace rozpocz po od czeniu napi cia zasilania elektrycznego roboty budowlane powy ej 3m. prowadzi z rusztowania maszyny budowlane o nap dzie elektrycznym musz by pod czone do uziemienia za oga powinna posiada przeszkolenie na stanowisku pracy pod wzgl dem bhp na budowie 10

11 zatrudnieni pracownicy powinni posiada przeszkolenie bhp. Wskazanie rodków technicznych i organizacyjnych zapobiegaj cych niebezpiecze stwom wynikaj cych z wykonywania robót budowlanych: prace prowadzi przy dziennym o wietleniu prace winny by nadzorowane przez osoby posiadaj ce uprawnienia budowlane bran owe prace wykonywane winny by koordynowane z przedstawicielem inwestora za oga powinna posiada przeszkolenie na stanowisku pracy pod wzgl dem bhp na budowie zatrudnieni pracownicy powinni posiada przeszkolenie bhp. podczas prac monta owych i instalacyjnych o wietlenia zewn trznego na wysoko ci, zapewni stosowanie podno nika lub rusztowania stoj cego; wszyscy pracownicy musz by wyposa eni w kaski ochronne; budow zabezpieczy w podr czny sprz t ga niczy i BHP; przy u ytkowaniu sprz tu mechanicznego nale y przeprowadzi prób techniczn i sprawdzi czy spe nia on wymagania BHP; wszystkie u ytkowane na budowie urz dzenia i narz dzia (elektronarz dzia, spawarki, itp.) oraz rodki ochrony pracy powinny posiada certyfikat bezpiecze stwa; ytkuj c sprz t mechaniczny, pomocniczy oraz urz dzenie nie obj te dozorem technicznym wykonawca powinien we w asnym zakresie zorganizowa dozór, opracowa instrukcje obs ugi, przeprowadzi kontrole bie ce i okresowe; na placu budowy powinno by wyznaczone miejsce do sk adowania materia ów; sk adowisko materia ów instalacyjnych i urz dze technicznych powinno by wykonane w sposób zabezpieczaj cy przed mo liwo ci wywrócenia, zsuni cia lub rozsuni cia si sk adowanych materia ów; prace zwi zane z pod czeniem, badaniem, konserwacj i napraw urz dze elektrycznych powinno by wykonane przez osoby posiadaj ce odpowiednie uprawnienia; urz dzenia elektryczne powinny by wykonane, utrzymywane i eksploatowane zgodnie z normami i obowi zuj cymi przepisami. Zakres przepisów bhp maj cych zastosowanie przy robotach budowlano-instalacyjnych na projektowanej budowie: Na projektowanej budowie nale y stosowa si do przepisów zwi zanych z obs ug urz dze budowlanych takich jak: elektronarz dzia, 11

12 Wykaz przepisów bhp dotycz cych prowadzenia prac budowlano-monta owoinstalacyjnych i przepisów zwi zanych. Rozporz dzenie Ministra Budownictwa i Przemys u Materia ów Budowlanych z dnia 28 marca 1972r w sprawie bezpiecze stwa i higieny pracy przy wykonywaniu robót budowlano-monta owych i rozbiórkowych. Rozporz dzenie Ministrów Pracy i Opieki Spo ecznej oraz Zdrowia z dnia 20 marca 1954r w sprawie bezpiecze stwa i higieny pracy przy obs udze urawi. Rozporz dzenie Ministrów Komunikacji oraz Administracji, Gospodarki Terenowej i Ochrony rodowiska z dnia 10 lutego 1977r w sprawie bezpiecze stwa i higieny pracy przy wykonywaniu robót drogowych i mostowych. Nale y zastosowa si do przepisów: Tekst podstawowego aktu bhp na budowie tj. Rozporz dzenie Ministra Budownictwa i Przemys u Materia ów Budowlanych z dnia r. w sprawie bezpiecze stwa i higieny pracy przy wykonywaniu robót budowlanomonta owych i rozbiórkowych. Rozporz dzenie Ministra Gospodarki z w sprawie minimalnych wymaga dotycz cych bezpiecze stwa i higieny pracy w zakresie u ytkowania maszyn przez pracowników podczas pracy. Dz. U. 191/2002 póz Warunki techniczne wykonania i odbioru robót budowlano monta owych tom V Instalacje Elektryczne. 12

13 1.6 O wiadczenia projektanta awomir Radziszewski B onie ul. Mi a 6A upr. MAZ/0540/POOE/14 MAZ/IE/0078/15 wiadczenie Stosownie do zapisów art. 20 ust.4 ustawy z dnia 7 lipca 1994 r Prawo Budowlane (jednolity tekst Dz.U. z 2013 r. Nr 1409) o wiadczam, i projekt budowlany instalacji elektrycznej: Temat: Lokalizacja: Dokumentacja Projektowa termomodernizacji elewacji budynku Starostwa Powiatowego w Piasecznie (Etap II modernizacji budynku) UL. CHYLICZKOWSKA 14, PIASECZNO Inwestor: STAROSTWO POWIATOWE PIASECZNO PROJEKTANT mgr in. S awomir Radziszewski upr. MAZ/0540/POOE/14 SPRAWDZAJ CY mgr in. Miros aw Konca nr upr. Cie 13/86 MAZ/IE/2566/02 opracowany we wrze niu 2015 r. zosta sporz dzony zgodnie z obowi zuj cymi przepisami i zasadami wiedzy technicznej 13
